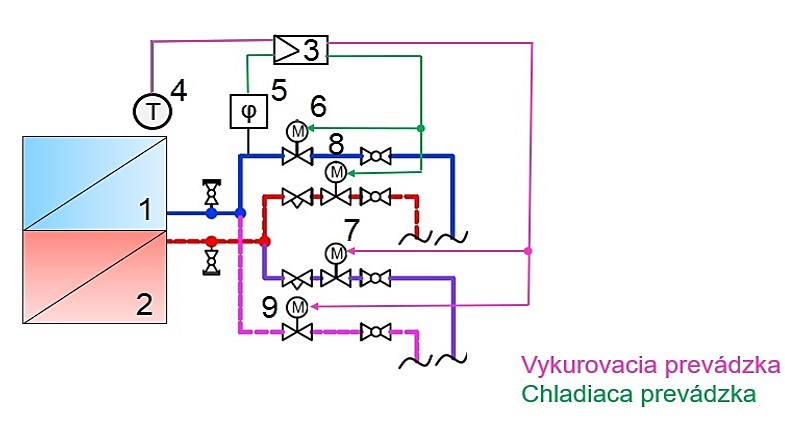

Obr. 4 Princíp individuálneho riadenia výkonu stropných plôch – 4-rúrový systém s prepínaním [7] 1, 2 – chladiaca/vykurovacia plocha, 3 – regulátor, 4 – snímač vnútornej teploty, 5 – snímač relatívnej vlhkosti, 6 – dvojcestný regulačný ventil s pohonom – chladenie, 7 – dvojcestný ventil s pohonom zap./vyp. chladenie, 8 – dvojcestný regulačný ventil s pohonom – vykurovanie, 9 – dvojcestný ventil s pohonom zap./vyp. chladenie
Obr. 4 Princíp individuálneho riadenia výkonu stropných plôch – 4-rúrový systém s prepínaním [7] 1, 2 – chladiaca/vykurovacia plocha, 3 – regulátor, 4 – snímač vnútornej teploty, 5 – snímač relatívnej vlhkosti, 6 – dvojcestný regulačný ventil s pohonom – chladenie, 7 – dvojcestný ventil s pohonom zap./vyp. chladenie, 8 – dvojcestný regulačný ventil s pohonom – vykurovanie, 9 – dvojcestný ventil s pohonom zap./vyp. chladenie Zdroj: doc. Ing. Daniela Koudelková, PhD., Katedra technických zariadení budov, Stavebná fakulta STU Bratislava
