Vitajte v Matrixe. O ฤom bola oktรณbrovรก online BIM konferencia
V dลoch 14. a 15. oktรณbra 2020 sa uskutoฤnila online Nรกrodnรก BIM konferencia s medzinรกrodnou รบฤasลฅou, ktorรบ pripravili BIM asociรกcia Slovensko a vydavateฤพstvo Jaga. 6. roฤnรญk sa uskutoฤnil pod zรกลกtitou Ministerstva dopravy vรฝstavby SR a hlavnรฉho mesta SR Bratislavy. A hoci prvรฝ deล prebiehal BIM workshop a druhรฝ deล BIM konferencia, nรกลก ฤlรกnok zaฤรญname BIM konferenciou.
โSvet sa po 15. 3. 2020 zmenil, zavreli sa ลกkoly, vลกetko je online a my sa tomu musรญme prispรดsobiลฅ, lebo sa to asi tak skoro nezmenรญ,“ povedal v รบvodnom prรญhovore okrem inรฉho Ing. arch. Michal Pasiar, prezident BIM asociรกcie Slovensko (BIMaS).
โAko na to zareaguje stavebnรญctvo, to je otรกzka, ktorรก nรกs trรกpi, a odpoveฤ na ลu zatiaฤพ nepoznรกme. Aj 6. roฤnรญk Nรกrodnej BIM konferencie je dรดkazom, ลพe BIM je na Slovensku zakorenenรฝ.ย Vitajte v matrixe. Mรกme nรกstroje, skรบsenosti a schopnosti, staฤรญ otvoriลฅ myseฤพ.โ Moderรกtorom konferencie bol Tomรกลก Funtรญk, viceprezident BIMaS. Jednotlivรฉ prednรกลกky trvali pribliลพne 15 minรบt, nasledovali otรกzky a odpovede.
1. blok prednรกลกok: BIM ako nรกstroj digitรกlnej transformรกcie
Prednรกลกajรบci: Jaan Saar, riaditeฤพ digitรกlneho stavebnรญctva na Ministerstve hospodรกrstva a komunikรกcie v Estรณnsku
Estรณnsko patrรญ medzi krajiny, ktorรฉ majรบ najviac digitalizovanรฉ sluลพby ลกtรกtu. V oblasti stavebnรญctva je cieฤพom vyuลพiลฅ potenciรกl informaฤnรฉho modelu stavby, naprรญklad aj na udeฤพovanie stavebnรฝch povolenรญ. Virtuรกlny model stavby, ktorรฝ je od zaฤiatku sprรกvne napฤบลanรฝ informรกciami, je zรกkladnรฝm predpokladom na ฤalลกie pouลพitie v nasledujรบcich fรกzach projektu.
Pristupovanie k takรฝmto dรกtam je jednoduchรฉ a ich opรคtovnรฉ vyuลพitie je efektรญvnejลกie, ฤรญm sa eliminuje mnoลพstvo neproduktรญvneho ฤasu. Jaan Saar vo svojej prednรกลกke hovoril o dรดsledkoch pandรฉmie a digitรกlnych technolรณgiรกch. ฤฝudia boli zavretรญ doma, ale vฤaka tรฝmto technolรณgiรกm sa proces nezastavil. Problรฉmom je podฤพa neho produktivita priemyslu, ฤo mรดลพe byลฅ aj dรดsledok nedostatoฤnej digitalizรกcie.
Preฤรญtajte si tieลพ
โV Estรณnsku sa stalo cieฤพom pozdvihnรบลฅ produktivitu projektovania,โ povedal Saar, โE-construction platform je o prepรกjanรญ รบdajov a sluลพieb v prostredรญ. Lepลกie dรกta znamenajรบ lepลกie rozhodnutia. Je dรดleลพitรฉ spraviลฅ z BIM podnikania beลพnรฝ, efektรญvnejลกรญ a transparentnejลกรญ verejnรฝ proces. Potom bude evidentnรก pridanรก hodnota z digitรกlnych produktov a sluลพieb. Dรดleลพitรก bude spoluprรกca medzi verejnรฝm a sรบkromnรฝm sektorom.“
Aktuรกlny stav implementรกcie BIM na Slovensku
Prednรกลกajรบci: Tomรกลก Funtรญk, viceprezident BIMaS
Prednรกลกka priniesla pohฤพad na aktuรกlny stav implementรกcie na Slovensku, v rรกmci ktorรฉho porovnรกvame medziroฤnรฉ zmeny pri vyuลพitรญ v jednotlivรฝch projektovรฝch fรกzach, bariรฉry a novรฉ vรฝzvy, ktorรฉ BIM prinรกลกa. Prednรกลกka zรกroveล poukรกzala na kฤพรบฤovรฉ zmeny a aktivity v oblasti informaฤnรฉho modelovania stavieb za ostatnรฝ rok.
26 % pouลพรญvateฤพov BIM vyuลพรญva tento systรฉm pri vลกetkรฝch projektoch.

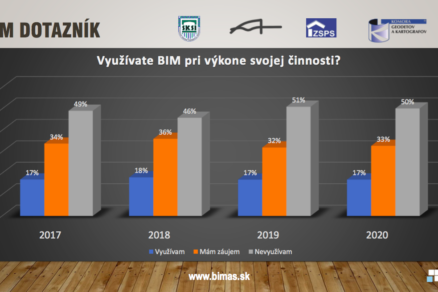

Anketa o BIM

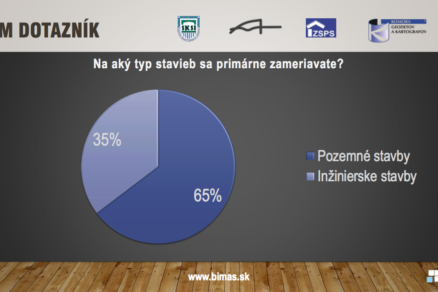

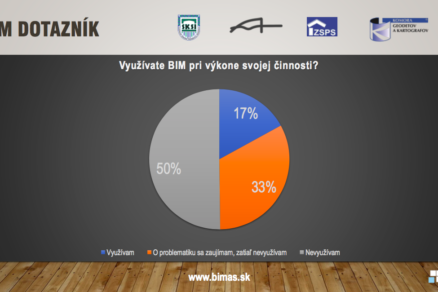

- 17 % opรฝtanรฝch deklaruje, ลพe BIM vyuลพรญvajรบ aktรญvne, 50 % ho nevyuลพรญva a nejavรญ oล zรกujem a 33 % oล javรญ zรกujem. Tieto ฤรญsla sa oproti roku 2019 nezmenili.
- Pozemnรฉ staviteฤพstvo hlรกsi vyลกลกiu mieru implementรกcie. 14 % vyuลพรญva BIM v developmente, 36 % oล javรญ zรกujem a 50 % ho nevyuลพรญva.
- Projektovanie: 25 % ฤพudรญ ho vyuลพรญva, 32 % mรก zรกujem a 43 % nemรก zรกujem.
- Vรฝstavba: 9 % ho vyuลพรญva, 35 % mรก zรกujem, 56 % nemรก zรกujem.

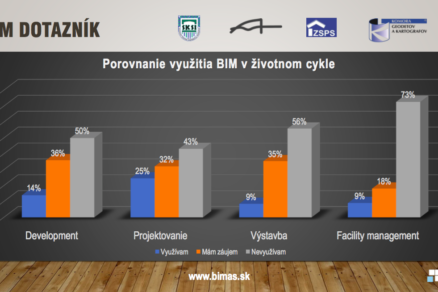

- Facility management: 9 % ho vyu- ลพรญva, 18 % mรก zรกujem a 73 % nemรก zรกujem.
- Vรฝstavba je slabลกia oproti projektovaniu. Treba, aby vznikla na trhu poลพiadavka, ktorรก podnieti jeho vyuลพรญvanie aj v tejto oblasti.
- Architekti: 39 % รกno, 31 % chce, 30 % nie.
- Projektanti, stavebnรญ inลพinieri: 22 % รกno, 30 % chce, 48 % nie.
- Profesie TZB: 16 % รกno, 35 % chce, 49 % nie.
- Statici: 35 % รกno, 35 % chce, 30 % nie.
- Stavbyvedรบci, stavebnรฝ dozor, projektovรญ manaลพรฉri: 6 % รกno, 34 % chce, 60 % nie.
- Geodeti: 2 % รกno, 34 % chce, 65 % nie.

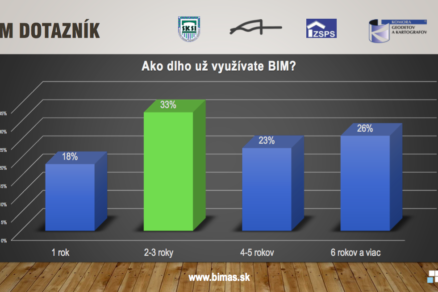

โAk uลพ niekto vyuลพรญva BIM, tak 26 % ho vyuลพรญva na vลกetkรฝch projektoch,โ dodรกva T. Funtรญk. โNajvรคฤลกiu bariรฉru vidia ฤพudia v chรฝbajรบcich ลกtandardoch a postupoch โ na to sa treba v budรบcnosti zameraลฅ.โ
Koncepcia BIM v ฤesku a dรกtovรฝ ลกtandard stavieb
Prednรกลกajรบci: Jaroslav Nechyba, riaditeฤพ odboru koncepcie BIM, ฤeskรก agentรบra pre ลกtandardizรกciu, ฤR
Prezentรกcia sa zaoberala zรกkladnรฝmi oblasลฅami a aktuรกlnym stavom realizรกcie vlรกdou schvรกlenej koncepcie zavedenia metรณdy BIM v ฤeskej republike vrรกtane ลกpecifikรกcie uloลพenia povinnosti pre verejnรฝch objednรกvateฤพov. Jaroslav Nechyba vidรญ koncepciu BIM v ลกtandardoch, metodike a vzdelรกvanรญ.
Vรญzie ลกtandardizรกcie a metodickej podpory v oblasti digitalizรญcie sรบ v dosiahnutรญ efektรญvnejลกieho stavebnรญctva. Kฤพรบฤovรฉ je podฤพa neho zameraลฅ sa na kvalitnรบ ลกtandardizรกciu, vzdelรกvanie a vzรกjomnรบ komunikรกciu. Potom mรดลพe nastaลฅ akcelerรกcia inovatรญvneho rozvoja metรณdy BIM, ktorรก vรฝznamnรฝm spรดsobom prispeje k vyลกลกej efektivite realizรกcie stavebnรฝch projektov pomocou spoluprรกce, zdieฤพania informรกciรญ a ku kultivรกcii vzลฅahov.
Druhรก ฤasลฅ prezentรกcie bola venovanรก pripravovanรฉmu dรกtovรฉmu ลกtandardu stavieb (DSS) a klasifikaฤnรฉmu systรฉmu CCI, ktorรฉ budรบ po overenรญ v pilotnych projektoch sรบฤasลฅou kaskรกdy jednotlivรฝch รบฤinnostรญ pre verejnรฝch objednรกvateฤพov.ย ฤalลกie oblasti vรฝstupov sรบ zmluvnรฝ ลกtandard, zadรกvanie verejnรฝch zรกkaziek, facility management, projektovรฉ riadenie, change management a oceลovanie.
โHlavnรฝ cieฤพ je vo vzdelรกvanรญ, inลกpirรกcii, umoลพnenรญ individuรกlnej adaptรกcie a preberanรญ znalostรญ z Eurรณpy,โ zdรดraznil J. Nechyba, priฤom oznaฤil tri piliere BIM splnenia povinnosti: BIM protokol, spoloฤnรฉ dรกtovรฉ prostredie (CDE) a informaฤnรฝ model s pouลพitรญm dรกtovรฉho ลกtandardu stavieb.
Vyuลพitie BIM v projekte Rail Baltica
Prednรกลกajรบci: Raitis Buลกmanis, BIM manaลพรฉr, RB Rail AS, Estรณnsko
Raitis Buลกmanis prednรกลกal o implementรกcii BIM v infraลกtruktรบrnom projekte Rail Baltica โ vysokorรฝchlostnej ลพeleznice medzi pobaltskรฝmi ลกtรกtmi, Poฤพskom a Fรญnskom. Tรก by mala byลฅ dokonฤenรก v roku 2026 a neskรดr integrovanรก do eurรณpskej ลพelezniฤnej siete.
โDizajn je dobrรฝ a konลกtrukcia รบลพasnรก, projektanti s realizรกtormi sa snaลพia napredovaลฅ a pozerajรบ sa do budรบcnosti,โ povedal Raitis Buลกmanis, โneexistuje jedno rieลกenie, k dispozรญcii sรบ rรดzne modely na rieลกenie situรกcie a cieฤพom je sprรกvna integrรกcia. Prvรฉ vรฝsledky sรบ evidentnรฉ na hlavnej stanici v Rige.โ Raitis Buลกmanis opรญsal aj dizajnovรฉ fรกzy: 1. Site investigations (analรฝza miesta), 2. Value Engineering (hodnotovรฉ inลพinierstvo), 3. Master Design (detaily), 4. Detailed Technical Design (technickรฉ detaily).
Dรดleลพitรฉ je opรคtovnรฉ vyuลพitie informรกciรญ, ich vyuลพitie pri rรดznych platformรกch a rieลกeniach. V prezentรกcii boli pred- stavenรฉ skรบsenosti s prijatรญm BIM do- kumentov a poลพiadaviek (BEP, TIDP, MIDP) trhom a dodรกvateฤพmi, ako aj prvรฉ lekcie a skรบsenosti po doruฤenรญ prvรฝch vรฝstupov od projektantov. S cieฤพom zvรฝลกiลฅ kvalitu projektu po zaฤatรญ implementรกcie systรฉmov GIS a CDE sa pokraฤuje s vรฝvojom a implementรกciou ฤalลกรญch digitรกlnych systรฉmov, nรกstrojov a softvรฉrov.
2. blok prednรกลกok:
Formulรกcia poลพiadaviek na BIM projekt
Prednรกลกajรบci: Viktor Mikuลก, BIM manaลพรฉr, YIT Slovakia a.s., SR
Prรญspevok sa venoval skรบsenostiam so zadรกvanรญm developerskรฉho projektu bytovรฉho domu v sรบlade so sรบborom noriem ST EN ISO 19 650. Uviedol najdรดleลพitejลกie dokumenty a procesy sรบvisiace s informaฤnรฝm manaลพmentom: od formulรกcie poลพiadaviek zadรกvateฤพa cez predzmluvnรฉ rokovania s projektovรฝm tรญmom aลพ po odovzdanie informaฤnรฉho modelu.
โAk chceme s informรกciami narรกbaลฅ kvalitne, potrebujeme jasnรฉ informรกcie,โ povedal V. Mikuลก a prezentoval schรฉmu. OIR (poลพiadavky na organizaฤnรฉ informรกcie) v nej sรบvisia s hodnotami firmy a majรบ strategickรฝ charakter. Sรบvisia s PIR (poลพiadavky na projektovรฉ informรกcie), ฤo sรบ poลพiadavky na konkrรฉtny projekt. Tieto dokumenty nemajรบ jasnรบ ลกtruktรบru, ฤasto bรฝvajรบ spracovanรฉ ako PLQ.
OIR zรกroveล poskytuje vstup pre AIR (poลพiadavky na informรกcie o aktรญvach), ฤo prispieva k EIR (poลพiadavky na vรฝmenu informรกciรญ). OIR rovnako prispieva k PIR a PIR prispieva k EIR. EIR nรกsledne ลกpecifikuje PIM (informaฤnรฝ model projektu), to prispieva k AIM (informaฤnรฝ model aktรญv) a zรกroveล aj ho ลกpecifikuje.
Treba eลกte upozorniลฅ, ลพe v tejto schรฉme sรบ OIR a PIR poลพiadavky zadรกvateฤพa na informรกciu, AIR a EIR poลพiadavky na informรกcie vyplรฝvajรบce z poverenia a nakoniec AIM a PIM sรบ informaฤnรฉ vรฝstupy.ย V. Mikuลก spomenul aj ฤalลกรญ dรดleลพitรฝ dokument BIM, ktorรฝm je BEP, ฤiลพe vykonรกvacรญ plรกn BIM. Najdรดleลพitejลกรญ je dokument EIR, ktorรฝ sa skladรก z troch ฤastรญ โ technickej, manaลพรฉrskej a obchodnej.
Kontrola plnenia BEP v praxi
Prednรกลกajรบci: Tomรกลก Kuฤo, BIM manaลพรฉr, OBERMEYER HELIKA Helika s.r.o., SR
Kontrola kvality multidisciplinรกrneho BIM projektu. Koordinรกcia medzinรกrodnรฝch tรญmov s rรดznymi stupลami skรบsenostรญ. Ako si vybraลฅ vhodnรฉ BIM nรกstroje? Na ฤo myslieลฅ pri zostavovanรญ BEP โ vykonรกvacieho plรกnu BIM (BIM execution plan) a ako dosiahnuลฅ jeho dodrลพiavanie v praxi.ย Nastavenie podrobnosti modelu pomocou LOD od BIM fรณra, jeho plusy a mรญnusy. To boli โhedlajnyโ tejto prednรกลกky.
โรlohou BEP je skontrolovaลฅ, ฤi vลกetci รบฤastnรญci vedia, ฤo majรบ robiลฅ,โ zdรดraznil T. Kuฤo, โdรดleลพitรฉ je priradenie jednotlivรฝch prvkov k ich autorom, priฤom sa neodporรบฤa duplikรกcia prvkov v rรดznych modeloch. Zodpovednosลฅ za prvky sa mรดลพe meniลฅ v ฤase a matica zodpovednosti mรดลพe byลฅ prepojenรก s definรญciou podrobnosti modelu,โ pokraฤoval.
ฤo sa odovzdรกva? Model v natรญvnom formรกte alebo IFC, preto treba maลฅ pracovnรบ verziu a verziu na odovzdanie. Checklist pre autorov modelov a BIM manaลพรฉra. Kaลพdรฝ profesista potom odovzdรกva iba svoje projekty. Odovzdรกva sa sprรกvny formรกt s optimรกlnou veฤพkosลฅou sรบboru, sprรกvnym osadenรญm modelu, v ktorom musia byลฅ vymazanรฉ skrytรฉ doฤasnรฉ elementy, ako aj pohฤพady, ktorรฉ nie sรบ sรบฤasลฅou dokumentรกcie.
Model a jeho prvky musia maลฅ poลพadovanรฉ atribรบty a nesmรบ byลฅ prรญtomnรฉ duplicitnรฉ prvky. Vลกetky vรฝkazy sรบ vytvorenรฉ na zรกklade reรกlne namodelovanรฝch prvkov, miestnosti sรบ oznaฤenรฉ sprรกvne, vลกetky prvky spฤบลajรบ poลพadovanรบ podrobnosลฅ, je pouลพitรฉ sprรกvne nรกzvoslovie, prรญpadne klasifikaฤnรฝ systรฉm. รspeลกnรฝ BIM projekt musรญ maลฅ pravidlรก, spoฤพahlivรบ komunikรกciu a kontrolu kvality.
Projektovรก komunikรกcia a manaลพment zmien
Prednรกลกajรบci: Pavol Mayer, riaditeฤพ VDC ลกtรบdia, PROMA, SR
Ako nรกjsลฅ, odkomunikovaลฅ a vyrieลกiลฅ viac ako 20 000 kolรญzii, pripomienok a zmien pomocou modernรฝch rieลกenรญ zaloลพenรฝch na BIM a CDE? Prezentรกcia sa venovala problematike digitรกlneho odovzdรกvania BIM dokumentรกcie, poลพiadavkรกm na rieลกenie nedostatkov a tieลพ procesom detekcie, distribรบcie, koordinรกcie a odstrรกnenia kolรญziรญ na realizovanรฝch projektoch z pohฤพadu generรกlneho projektanta a design & build projektovรฉho manaลพmentu.
โDรดleลพitรฝ je online manaลพment zmien, aby bolo jasnรฉ, kto ฤo robรญ v danรฝ deล a ฤi to spravil,โ zdรดraznil P. Mayer, โnahrรกdza to akoby kontrolnรฉ lรญstoฤky na monitore. Uลพitoฤnรฝ je online BIM manaลพment kolรญziรญ.โ
Digitalizรกcia vรฝroby oceฤพovรฝch konลกtrukciรญ โ hotel Imperial Pacific, ostrov Saipan v Tichomorรญ
Prednรกลกajรบci: Jaroslav Lubas, hlavnรฝ konzultant EXCON a.s., ฤR
Ak by ste sa chceli dnes pustiลฅ do krotenia drakov pomocou kopie alebo meฤa, asi by ste neuspeli. Sรบฤasnรญ, modernรญ draci totiลพ vyลพadujรบ na skrotenie aj modernรฉ zbrane. Prednรกลกka ponรบkla pohฤพad, ako EXCON s vyuลพitรญm najmodernejลกรญch nรกstrojov BIM a podpornรฉho prostredia webovรฉho informaฤnรฉho systรฉmu na riadenie dokumentov a procesov ALeX zvรญลฅazil nad bรกjnymi drakmi. Skrotil ich a zavesil ako nรกdhernรฝ obrovskรฝ ลกperk v hoteli Imperial Pacific na ostrove Saipan.
Len pripomeลme, ลพe Saipan je najvรคฤลกรญ ostrov americkรฉho pridruลพenรฉho ลกtรกtu Severnรฉ Mariรกny v sรบostrovรญ Mariรกny v zรกpadnej ฤasti Tichรฉho oceรกnu.
Parametre draka โ najvรคฤลกรญ ลกperk a svietidlo
- Dฤบลพka โ 32 m, natiahnutรฝ 50 m, veฤพkosลฅ รดk 220 ร 90 cm.
- 13-tisรญc ลกupรญn, 2,5 mil. kusov kriลกtรกฤพov Swarovski.
- Kamene sรบ podsvietenรฉ programovateฤพnรฝmi LED modulmi โ drak mรดลพe โprevliecลฅ koลพuโ.
- Konลกtrukcia je zavesenรก na 11 antikorovรฝch lanรกch Macalloy SC 460 โ compact strand.
- Nosnรฝm prvkom je dutรก priestorovรก rรบrkovitรก priehradovรก konลกtrukcia s kruhovรฝmi prieฤnymi vรฝstuhami.
- Konลกtrukฤnรฝm materiรกlom je nehrdzavejรบca oceฤพ 1 440/316L.
Zaujรญmavosลฅou je, ลพe celรก konลกtrukcia je z nehrdzavejรบcej ocele 316L. Vรฝrobnรก dokumentรกcia sa pripravovala vรฝhradne pomocou 3D modelovania v programoch Tekla Structures alebo Autodesk Advance Steel. โFinรกlna vรฝrobnรก dokumentรกcia sa ukladรก v naลกom softvรฉri na riadenie dokumentov a procesov ALeX, ktorรฝ slรบลพi na riadenie ich revรญziรญ,โ hovorรญ Jaroslav Lubas.
โUลพ vo fรกze tvorby vรฝrobnej dokumentรกcie prebieha spoluprรกca s prรญpravou vรฝroby, s naลกimi vedรบcimi projektu zodpovednรฝmi za montรกลพ a so skladom materiรกlu (VISION). Dochรกdza tak k optimalizรกcii detailov, dฤบลพky profilov, prรญpravy na zvรกranie poloลพiek, ako aj veฤพkosti dielcov z hฤพadiska geometrie a hmotnosti.โ
3. blok prednรกลกok:
4D, 5D BIM โ prรญpadovรก ลกtรบdia
Prednรกลกajรบci: Veljko Janiฤ, CEO & spoluzakladateฤพ BEXEL Consulting, Slovinsko
Prรญpadovรก ลกtรบdia prostrednรญctvom prรญkladov z veฤพkรฝch zahraniฤnรฝch stavieb oboznรกmila s modernรฝmi konceptmi plรกnovania a manaลพmentu projektov pomocou 4D a 5D BIM nรกstrojov. ฤalej so spoluprรกcou a komunikรกciou v CDE podฤพa ISO 19650, s integrรกciou online reportingu prostrednรญctvom otvorenรฉho API rozhrania a s pokroฤilรฝmi doplnkami.
Taktieลพ sa venovala moลพnostiam zabezpeฤenia kvality, automatickej kontroly metadรกt a vรฝmene informรกciรญ vฤaka integrรกcii s platformami OpenBIM. Veljko Janiฤ prezentoval simulรกciu 4D a 5D najvรคฤลกieho ลกtadiรณna na majstrovstvรก sveta v Katare. Na hornej liลกte bolo vidieลฅ plynรบci ฤas a v ฤพavom paneli ฤรญsla, percentรก, ceny a informรกcie.
Animรกcia je vygenerovanรก automaticky z projektov na zรกklade BEXEL 4D a 5D plรกnovania. Dajรบ sa automaticky vyexportovaลฅ napr. do Primavery, ฤo je softvรฉr na sprรกvu portfรณlia podnikovรฝch projektov.
Najvรคฤลกiu bariรฉru vidia ฤพudiaย v chรฝbajรบcich ลกtandardochย a postupoch โ na to sa treba v budรบcnosti zameraลฅ.
Digitรกlne 3D mesto v kontexte city Information Modeling
Prednรกลกajรบci: Michal Konรญฤek, riaditeฤพ AccuCities Ltd., SR/Spojenรฉ krรกฤพovstvo
3D modely miest sรบ uลพ desiatky rokov vyuลพรญvanรฉ v architektรบre a รบzemnom plรกnovanรญ. Tรกto prezentรกcia priblรญลพila tvorbu modelov vrรกtane ukรกลพok pouลพรญvania 3D modelu Londรฝna v praxi a รบvahy o vyuลพitรญ 3D modelov miest ako podkladovรฉho datasetu pre City Information Modelling.
โV 3D modelรกcii miest bolo prvรฝm mestom Londรฝn a teraz robia 3D modely Dublinu, Birminghamu, Cardi u a Bristolu. Robia pribliลพne dva 3D modely miest kaลพdรฝ rok, priฤom vyuลพรญvajรบ fotky z modelov, ktorรฉ pochรกdzajรบ z leteckej stereofotografie. Vรคฤลกinou to financujรบ mapovacie agentรบry, mesto, vlรกda, priemysel a niekedy aj sรบkromnรญ investori. Obฤas vลกak nikto,“ hovorรญ M. Konรญฤek.
โOpen Street Map naprรญklad robia nadลกenรญ dobrovoฤพnรญci. Niektorรฉ mestรก platia 3D modely (naprรญklad Berlรญn) a takรฝ Singapur investoval niekoฤพko miliรกrd do vytvorenia 3D modelu. Podobnรฉ modely zaฤnรบ vznikaลฅ aj na Slovensku, otรกzne vลกak je, kto ich bude financovaลฅ,“ dodรกva.
Proces tvorby vรฝkazu vรฝmerย a rozpoฤtu stavby z BIM modelu
Prednรกลกajรบci: Pavel Kovรกcs, rozpoฤtรกr, projektant KP-Projekt, SR
Neviete spracovaลฅ rozpoฤet stavby z informaฤnรฉho modelu? Tรกto prednรกลกka oboznรกmila s tรฝm, ako si pripraviลฅ โrozpoฤtรกrskyโ BIM model, akรฉ elementy modelovaลฅ a akรฉ informรกcie elementom priradiลฅ tak, aby sa z vรฝkazu vรฝmer dal efektรญvne zostaviลฅ finรกlny rozpoฤet stavby.
โRozpoฤtรกr dostane od projektanta projekt a zaฤne rรกtaลฅ vรฝmery. On robรญ BIM model, ktorรฝ obsahuje vลกetko, ฤo je potrebnรฉ na zostavenie rozpoฤtu. Musรญ maลฅ predpripravenรฉ objekty s vlastnosลฅami, ktorรฉ sa zapracujรบ do BIM modelu,“ pribliลพuje P. Kovรกcs.
โAko prรญklad pouลพime stenu, ktorรก obsahuje informรกcie o materiรกli, priฤom jednotlivรฉ prvky sรบ triedenรฉ. Takรฝchto prvkov je vลกak veฤพa, k dispozรญcii je databรกza objektov na zostavenie BIM modelu a potom netreba vytvoriลฅ novรฉ. Namodelovaลฅ sa dรก vลกetko, nie je pritom obmedzenie. Vรฝhoda BIM modelu pre rozpoฤet je v prehฤพadnosti a pruลพnej reakcii na zmeny,โ hovorรญ.
Mondi ScP โ prรญpadovรก ลกtรบdia
Prednรกลกajรบci: Peter Baลพรญk, vedรบci centrรกlneho BIM oddelenia CZ/SK, Strabag Pozemnรฉ a inลพinierske staviteฤพstvo s.r.o., SR
Prednรกลกka bola venovanรก praktickรฉmu vyuลพitiu BIM z pohฤพadu stavebnej firmy poฤas vรฝstavby objektu na umiestnenie papiarenskรฉho stroja v areรกli Mondi SCP v Ruลพomberku. Prednรกลกka sa zaoberala spรดsobom, akรฝm boli modely vytvorenรฉ, a รบฤelom, na ktorรฝ boli pouลพitรฉ.
Bol v nej opรญsanรฝ spรดsob vyuลพitia modelov na รบฤely vรฝstavby najmรค vo vzลฅahu ku komunikรกcii medzi รบฤastnรญkmi a k operatรญvnemu vรฝpoฤtu vรฝmer. Modely vyuลพรญvali kolegovia z rmy STAT-KON na vystuลพovanie nosnรฝch konลกtrukciรญ.
4. blok prednรกลกok:
Vรฝvoj ลกtandardov na ลกpecifikรกciu vรฝrobkov v Eร
Prednรกลกajรบci: Petr Vokoun, CEO & founder, BIM project s.r.o., ฤR
Ako v BIM procese vyลกpecifikovaลฅ poลพiadavky na dรกta vรฝrobkov? Akรฉ sรบ dnes moลพnosti a kde sa dรก uลพ oprieลฅ o oficiรกlny ฤi neoficiรกlny ลกtandard? Ako bude vyzeraลฅ prรกca s vรฝrobkami v budรบcnosti a preฤo je potrebnรก nรกrodnรก BIM kniลพnica? Na tieto tieto a ฤalลกie otรกzky dostali zรกujemcovia odpoveฤ v prezentรกcii venovanej databรกzam vรฝrobkov a ich propojeniu na existujรบce a vznikajรบce eurรณpske ลกtandardy.
โVรฝrobcovia sa musia nauฤiลฅ evidovaลฅ, aktualizovaลฅ a zdieฤพaลฅ dรกta. Cieฤพom nie je vรฝrobok vyrobiลฅ, ale jeho ลกpecifikรกcia. Staฤรญ poskladaลฅ hlavnรฉ hmoty z primitรญvnych telies a urฤiลฅ moลพnรฉ kolรญzne priestory. Import geometriรญ z vรฝrobnรฝch formรกtov, napr. STEP alebo OBJ, sรบ kontraproduktรญvne,“ povedal P. Vokoun.
โGeometria v ลกtandardoch IFC sรญce rieลกi geometriu hlavnรฝch elementov hrubej stavby, ale nie jednotlivรฉ typy objektov. ETIM rieลกi podrobnรฉ vlastnosti, ale nie geometriu. Naprรญklad bimproject.cloud rieลกi detailne geometriu jednotlivรฝch typov objektov do รบrovne ,vลกeobecnรฝch objektovโ tak, aby im rozumeli vyrobcovia poskytujรบci dรกta,“ dodal.
Koncept nรกrodnej BIM kniลพnice vychรกdza podฤพa P. Vokouna z historickรฉho spรดsobu prรกce s kniลพniฤnรฝmi prvkami napr. NBS UK. Taktieลพ sรบ vytvรกranรฉ BIM objekty, ktorรฉ sรบ zdieฤพanรฉ na webe, nรกsledne sลฅahovanรฉ a naฤรญtanรฉ do projektov. V nadvรคznosti na koncept ลกpecifikรกcie parametrov alebo vรฝrobkov uลพ nemรก zmysel tvoriลฅ BIM objekty vopred, pretoลพe sa nedajรบ udrลพaลฅ aktualizovanรฉ.
Taktieลพ nemรก zmysel jedinรฉ รบloลพisko objektov alebo dรกt, kedลพe pri prepojenรญ vลกetkรฝch databรกz budรบ vznikaลฅ sluลพby, ktorรฉ tieto databรกzy budรบ zoskupovaลฅ. Jednou z nich mรดลพe byลฅ v budรบcnosti ลกtรกtna sprรกva.
Problematika koordinรกcie profesiรญ BIM projektov
Prednรกลกajรบci: Tomรกลก Radoลกinskรฝ, BIM administrรกtor, IDO Hutnรฝ Projekt a.s., SR
V prezentรกcii boli situรกcie i rieลกenia spoluprรกce a koordinรกcie profesiรญ, kde sa problematickรฝm stรกva prelรญnanie 3D s 2D, keฤลพe niektorรฉ profesie je zloลพitรฉ spracovaลฅ kompletne v 3D. Dรดvodom mรดลพe byลฅ pomalลกรญ prechod niektorรฝch profesiรญ na 3D BIM, ฤi uลพ z hฤพadiska samotnรฝch projektantov (ฤasovej, finanฤnej nรกroฤnosti), alebo aj moลพnostรญ programov, a to najmรค v porovnanรญ s architektรบrou.
V nej sa dajรบ produkovaลฅ komplexnรฉ projekty efektรญvne, prihliadajรบc aj na ฤalลกie vyuลพitie BIM modelu, ako je FM, ale aj s moลพnosลฅou do zatiaฤพ poลพadovanรฉho expedovania do 2D formรกtu.ย โNevรฝhodou 3D modelu v spoloฤnosti oproti 3D modelu subdodรกvateฤพa je problematickosลฅ a zdฤบhavosลฅ z hฤพadiska synchronizรกcie,โ priblรญลพil T. Radoลกinskรฝ.
โJe to predovลกetkรฝm nemoลพnosลฅ zasahovaลฅ do modelu, pretoลพe subdodรกvateฤพ pracuje samostatne. Ideรกlne rieลกenie je priamy export z BIM modelu do vรฝkresovej dokumentรกcie, ฤiลพe z 3D do 2D. Model je plnรฝ informรกciรญ, prvky sรบ prehฤพadnรฉ aj vo vyexportovanรฝch vรฝkresoch priamo z modelu. Potrubia sรบ potom modelovanรฉ podฤพa reรกlneho stavu nad sebou,“ dodal.
BIM v oblasti TZB
Prednรกลกajรบci: Lukรกลก Ferko, partner PROREAL-Ka, SR
Prezentรกcia priblรญลพila proces vytvรกrania BIM projektovej dokumentรกcie v oblasti TZB. Jednotlivรฉ kapitoly sa zamerali na zรกkladnรฉ rozdiely medzi BIM a ลกtandardnou 2D dokumentรกciou, ale aj na jednotlivรฉ vรฝhody a nevรฝhody BIM projekฤnรฉho procesu v TZB. V prezentรกcii boli zaฤlenenรฉ aj ukรกลพky z praxe, na ktorรฝch boli poukรกzanรฉ BIM poลพiadavky v oblasti TZB zo strany zadรกvateฤพov.
โAkรฝ je rozdiel medzi CAD a BIM projektovanรญm?โ pรฝtal sa L. Ferko,
โBIM nevyuลพรญva len referenฤnรฉ ฤiary, ale aplikuje ich z reรกlnych vรฝrobkov, ktorรฉ majรบ reรกlne vlastnosti a referenฤnรฉ parametre. Vรฝhody projektovania v BIM v oblasti TZB sรบ v efektรญvnejลกej spรคtnej kontrole, kategorizรกcii, podrobnosti projektovej dokumentรกcie, elektronizรกcii systรฉmovรฝch รบkonov a koordinรกcii. Nevรฝhody projektovania TZB v BIM sรบ prรกcnosลฅ, ฤasovรก nรกroฤnosลฅ, poลพadovanie schรฉm v 2D, automatickรฉ rieลกenia systรฉmu a koordinรกcia.โ
Elektroinลกtalรกcie v BIM prostredรญ
Prednรกลกajรบci: Tomรกลก Gyurkovics, projektant PaRELI s.r.o., SR
Prednรกลกka priniesla praktickรฉ ukรกลพky a postrehy z BIM modelovania elektroinลกtalรกciรญ vrรกtane 100 % kabelรกลพe a koncovรฝch prvkov bytovรฉho domu. Ako pracovaลฅ s tisรญckami prvkov, vkladaลฅ do nich desiatky parametrov a riadiลฅ ich zmeny? Sรบ BIM softvรฉry prispรดsobenรฉ na efektรญvne projektovanie elektroinลกtalรกciรญ? Ako bude vyzeraลฅ ich modelovanie v budรบcnosti?
Na tieto otรกzky odpovedala prednรกลกka. โElektroinลกtalรกcie v BIM spoฤรญvajรบ vo vรฝbere softvรฉru, nรกvrhu osvetlenia, kรกblovรฝch trasรกch a rozvodov, bleskozvodoch a uzemnenรญ,โ pribliลพuje T. Gyurkovics, โv budรบcnosti vidรญm spoluprรกcu PaRELI a BIM v moลพnostiach optimalizรกcie, rozvoji BIM v 2D projektoch, v rozvoji BIM pre profesiu elektro a v automatizรกcii projektovรฝch ฤinnostรญ.โ
BIM Workshop – vรฝber z blokov prednรกลกok
1. blok prednรกลกok:ย Prรกca v spoloฤnom dรกtovom prostredรญ (CDE)
Allplan BIMplus
Prednรกลกajรบci: Pavol Nagy, Product Owner, Allplan, SR
Iลกlo o predstavenie unikรกtnych CDE rieลกenรญ, ktorรฉ kombinuje vlastnosti sprรกvy dokumentov a prรกce s informaฤnรฝm modelom stavby v รบrovni BIM Level 3. Je to ojedinelรฉ rieลกenie na trhu s mnoลพstvom rozลกรญrenรญ, od kontroly nรกvrhu aลพ po integrรกciu s CAFM systรฉmom.
Autodesk BIM 360
Prednรกลกajรบci: Dรกvid Sรกndor, VDC koordinรกtor, PROMA, SR
Sรบฤasnรฉ nรกroฤnรฉ obdobie prinรบtilo projektovรฉ tรญmy rรฝchlo sa prispรดsobiลฅ novรฝm podmienkam: pracovaลฅ z domu, komunikovaลฅ prostrednรญctvom videohovorov, vyuลพรญvaลฅ cloudovรฉ sluลพby a CDE systรฉmy. โNaลกa spoloฤnosลฅ v รบlohe generรกlneho projektanta zvlรกdla rรฝchlo a pruลพne zareagovaลฅ na tรบto situรกciu aj vyuลพitรญm CDE softvรฉru BIM 360 Design,โ hovorรญ D. Sรกndor.
V prednรกลกke na prรญklade realizovanรฝch projektov z poslednรฉho obdobia sa prezentovali zรกkladnรฉ nastavenia spoloฤnosti a jednotlivรฝch projektov, komunikรกcia medzi projektovรฝmi tรญmami, prรกca s rรดznymi BIM formรกtmi, vรฝkresmi a verziami. Na zรกver bolo prezentovanรฉ vyuลพรญvanie tohto systรฉmu.
Trimble connect
Prednรกลกajรบci: Martin Maลฅaลกovskรฝ, International Marketing Manager, Construsoft, ฤR
V rรกmci ukรกลพky modernรฉho CDE rieลกenia Trimble Connect sa uลพรญvatelia viac dozvedeli o tomto cloudovom nรกstroji urฤenom na spoluprรกcu a na zdieฤพanie informรกciรญ v BIM projektoch. Trimble Connect dokรกลพe pracovaลฅ s rรดznymi dรกtovรฝmi formรกtmi a obsahuje integrovanรฝ 3D BIM prehliadaฤ.
Aktuรกlne dรกta sรบ pre vลกetky zรบฤastnenรฉ strany prรญstupnรฉ kedykoฤพvek a odkiaฤพkoฤพvek. Vลกetky informรกcie o projekte sรบ zreteฤพnรฉ a vyhฤพadateฤพnรฉ. S Trimble Connect sa pracuje na projektoch maximรกlne efektรญvne a samotnรก komunikรกcia sa posรบva na eลกte vyลกลกiu รบroveล.
2. blok prednรกลกok: Dรกtovรฝ manaลพment v praxi
Oceลovanie BIM modelu
Prednรกลกajรบci: Adam Pribela, analytik stavebnรฝch programov, KROS, SR
Vedeli ste, ลพe aลพ 80 % ฤasu pri tvorbe rozpoฤtu strรกvi rozpoฤtรกr nad vรฝkazom stavby? Cieฤพom rozpoฤtovania je vytvorenie zoznamu nรกkladov za prรกce, materiรกly a technologickรฉ zariadenia, ktorรฉ sรบ potrebnรฉ na zhotovenie stavby.
Rozpoฤtovanie sa skladรก z dvoch zรกkladnรฝch ฤastรญ โ vytvorenie vรฝkazu vรฝmer a jeho nรกslednรฉ ocenenie. Webovรก platforma KROS a stavebnรฝ softvรฉr CENKROS 4 dokรกลพu vรฝraznรฝm spรดsobom uฤพahฤiลฅ vytvรกranie vรฝkazu vรฝmer a prepojiลฅ rozpoฤet s BIM modelom.
Integrรกcia construction managementu v BIM prostredรญ
Prednรกลกajรบci: Mileta Pejovic, Senior BIM Project Manager, Slovinsko
Je to modernรฝ prรญstup k integrovanรฉmu riadeniu BIM projektu pomocou platformy BEXEL Manager. Na workshope sa dalo zistiลฅ, ako ลฅaลพiลฅ z modernรฝch technolรณgiรญ pri vลกetkรฝch aspektoch projektu vo vลกetkรฝch fรกzach vรฝstavby. Vykonaลฅ presnรฉ a rรฝchle kontroly metadรกt, spolupracovaลฅ hladko s pomocou analรฝz kolรญziรญ, rieลกiลฅ vรฝkazy vรฝmer a generovanie ลกtruktรบrovanรฝch rozpoฤtov a odhady cien.
Taktieลพ zoznรกmenie sa s pokroฤilรฝm a jedineฤnรฝm inteligentnรฝm plรกnovacรญm nรกstrojom na 5D plรกnovanie a sledovanie priebehu vรฝstavby. Poฤas prezentรกcie boli struฤne predstavenรฉ rรดzne typy stavebnรฝch projektov (ลพelezniฤnรฉ a diaฤพniฤnรฉ projekty, rezidenฤnรฉ projekty veฤพkรฉho rozsahu, hotely a nemocnice).
Model alebo informรกcie? ฤo je v BIM dรดleลพitejลกie?
Prednรกลกajรบci: Agnieszka Szรณstko-Budziลska, Account Manager, BIM.Point, ฤR
Ak sa rozhodnete vyuลพรญvaลฅ BIM pri sprรกve objektu, mรดลพe sa pred vami objaviลฅ neprรญjemnรก dilema โ maลฅ dokonalรบ 3D geometriu alebo dostatok informรกciรญ o stavbe. ฤo treba robiลฅ, keฤ nemรดลพete maลฅ oboje naraz?
V priebehu sa workshopu prezentovalo, ako sa tieto situรกcie rieลกia v Bim.Pointe. Aj s jednoduchou 3D geometriou sa dajรบ vyuลพรญvaลฅ cennรฉ informรกcie o stavbe. S BIM treba pracovaลฅ zmysluplne.
3. blok prednรกลกok:ย Efektรญvna prรกca s nรกstrojmi na tvorbu BIM modelov
Workflow a novรฝ formรกt SAF (Structural Analysis Format) na vytvorenie analytickรฉho modelu zo stavebnรฉho a ich vzรกjomnรก interakcia
Prednรกลกajรบci: Martin Kovรกฤ, produktovรฝ ลกpecialista, Allplan, SR
Model z Allplan Engineering mรดลพete teraz automaticky konvertovaลฅ na analytickรฝ model pouลพitรญm Allplan Bimplus a Scia AutoConverter. Prebieha kontrolovanรฝ automatizovanรฝ proces, ktorรฝm statik a projektant uลกetria vรฝznamnรฝ objem ฤasu. Workflow a nรกstroje umoลพลujรบ manaลพovaลฅ aj zmeny a revรญzie.
Zmeny stavebnรฉho modelu automaticky updatujรบ analytickรฝ model bez straty ฤalลกรญch uลพ vytvorenรฝch analytickรฝch dรกt, ako je zaลฅaลพenie. Vรฝslednรฉ plochy, ktorรฉ je nutnรฉ vystuลพiลฅ, sa prenesรบ spรคลฅ do Allplanu na grafickรบ kontrolu a nรกvrh vรฝstuลพe. Moลพno preniesลฅ aj celรฝ vystuลพenรฝ model zo statickรฉho softvรฉru a pracovaลฅ s nรญm ฤalej v inom softvรฉri.
Inovatรญvny proces tรญmovej prรกce na BIM projektoch v reรกlnom ฤase
Prednรกลกajรบci: Peter Balco, CEO, CAD expert, SR
BIM Cloud od spoloฤnosti GRAPHISOFT poskytuje revoluฤnรบ BIM technolรณgiu na prรกcu v tรญmoch na akejkoฤพvek sieti, hardvรฉri a softvรฉrovej konfigurรกcii spolupracujรบcich tรญmov a na projektoch vลกetkรฝch veฤพkostรญ s moลพnosลฅou zdieฤพania dรกt v reรกlnom ฤase medzi rรดznymi profesiami, rรดznymi aplikรกciami s cloudovรฝm รบloลพiskom dรกt.
Na jednom projekte tak mรดลพe spolupracovaลฅ naprรญklad architekt so statikom, kaลพdรฝ vo svojej aplikรกcii. Vฤaka automatickรฝm upozorneniam mรดลพu navrhovanรฉ pracovnรฉ postupy zlepลกiลฅ spoluprรกcu architektov a stavebnรฝch inลพinierov a znรญลพiลฅ chybovosลฅ projektov. Akรฉkoฤพvek รบpravy projektu sรบ ฤพahko zistiteฤพnรฉ, moลพno ich analyzovaลฅ a hneฤ aj schvรกliลฅ, aby sa znรญลพilo riziko nevyrieลกenรฝch problรฉmov.
Automatizรกcia ฤinnostรญ v Revite
Prednรกลกajรบci: Martin Birรกs, Application Engineer Senior, CAD studio, SR
V prรญspevku bol predstavenรฝ nรกstroj CAD Studio Tools for Revit, ktorรฝ rozลกiruje tento softvรฉr o sรฉriu utilรญt a desiatky automatickรฝch funkciรญ. Iลกlo aj o prezentรกciu tzv. manaลพรฉra parametrov, ktorรฝ umoลพลuje BIM model hromadne doplniลฅ o sรฉriu zdieฤพanรฝch parametrov.
Pomocou funkcie povrchy sa dรก inteligentnejลกie spracovรกvaลฅ topografia v modeli a moลพno presnejลกie ฤerpaลฅ dรกta vรฝkopu/nรกsypu. Vฤaka funkcii prestupy moลพno automaticky vytvรกraลฅ otvory v miestach kolรญziรญ stavebnรฝch prvkov s elementmi TZB. Boli predstavenรฉ aj funkcie automatickรฉ kรณtovanie, hromadnรฉ spรกjanie geometrie, preฤรญslovanie prvkov TZB a pod.
4. blok prednรกลกok: Vyuลพitie dรกt BIM modelu v ลพivotnom cykle
Ako zadaลฅ BIM projekt? Online nรกstroj pre BEP
Prednรกลกajรบci: Miroslav ล ustek, BIM manaลพรฉr, ProRevit (SR)
Chcete maลฅ svoj projekt spracovanรฝ v BIM? Stretli ste sa s protiotรกzkami projektanta: โAko detailne si ho prajete spracovaลฅ? Akรฉ informรกcie mรกobsahovaลฅ? Ktorรฉ profesie mรกme vymodelovaลฅ? Akรฝ BIM softvรฉr pouลพรญvate? Mรกte spracovanรฝ BEP…?โ
BIM ลกpecialisti v BIM asociรกcii Slovensko pre odbornรบ verejnosลฅ pripravili bezplatnรฝ online BEP nรกstroj, vฤaka ktorรฉmu moลพno jednoducho ลกpecifikovaลฅ geometrickรบ a informaฤnรบ podrobnosลฅ jednotlivรฝch modelov a postupne vypracovaลฅ aj ฤalลกie kapitoly BEP. Online prostredie umoลพลuje efektรญvnu รบpravu dokumentu, รบฤasลฅ viacerรฝch uลพรญvateฤพov, preddefinovanรฉ, ale aj uลพรญvateฤพskรฉ nastavenia a export.
Praktickรฉ skรบsenosti pri prรกci s objektovรฝmi kniลพnicami
Prednรกลกajรบci: Petr Vokoun, CEO & zakladateฤพ, BIM Project, ฤR
Ako pracujรบ uลพรญvatelia, ktorรญ potrebujรบ odovzdรกvaลฅ dรกtovรฉ BIM modely, a ako si mรดลพu v tomto ohฤพade uลกetriลฅ prรกcu? Odkiaฤพ vziaลฅ do projektu produktovรฉ dรกta a ako sprรกvne zaobchรกdzaลฅ s parametrami? Akรฝ je rozdiel medzi vlastnosลฅou a poลพiadavkou a ako finรกlny model skontrolovaลฅ?
V prednรกลกke zarezonovali odpovede na tieto otรกzky a lokalizovanรฉ rieลกenie, ktorรฉ obsahuje rozลกirujรบce sa portfรณlio kniลพniฤnรฝch prvkov pre Allplan, Archicad a Revit a zรกroveล je pre uลพรญvateฤพov aj vรฝrobcov dostupnรฉ zadarmo.
Vyuลพitie BIM2Field na stavbe
Prednรกลกajรบci: Kristiรกn Gรกl, technickรฝ ลกpecialista, PERI, SR
Prezentรกcia bola zameranรก na aktuรกlne vyuลพitie novรฝch softvรฉrovรฝch aplikรกciรญ pri tvorbe vรฝkresov debnenia a leลกenia, ukรกลพky vรฝkresov s QR kรณdmi odkazujรบcimi na 3D modely z realizovanรฝch stavieb a ukรกลพky prรกce s nimi a ich informรกciami.
ฤalej bola predstavenรก aktuรกlne vyvรญjanรก aplikรกcia PERI Extended Reality, ktorej cieฤพom je sprehฤพadnenie stavby a zjednoduลกenie jej komunikรกcie s dodรกvateฤพom debnenia a leลกenia. V zรกvere bolo ukรกzanรฉ vyuลพitie virtuรกlnej a zmieลกanej reality prostrednรญctvom osadenia virtuรกlneho modelu do reรกlneho prostredia.
Poฤas dvoch dnรญ sa predstavilo viac ako 40 prednรกลกajรบcich a na zรกklade rozhodnutia odbornej poroty zรญskal cenu za najlepลกiu prednรกลกku Nรกrodnej BIM konferencie โ PURE BIM 2020 (Pรtavรฝ REฤnรญk) โ Ing. Pavol Mayer zo spoloฤnosti PROMA. V neposlednom rade dovoฤพte, aby sme sa touto cestou poฤakovali partnerom podujatia, vฤaka ktorรฝm bola zabezpeฤenรก vysokรก kvalita programu a tento rok aj prรญstup k prednรกลกkam zadarmo. Teลกรญme sa na stretnutie o rok!
PODKLADY: BIM asociรกcia Slovensko
