Montรกลพ okna do priestoru tepelnej izolรกcie

Pri plรกnovanรญ stavby v nรญzkoยญenergetickom alebo pasรญvnom ลกtandarde, kde je podmienkou tepelnรก izolรกcia obvodovej steny s veฤพkou hrรบbkou, je potrebnรฉ rieลกiลฅ umiestnenie okna tak, aby sa zachoval jeho prirodzenรฝ vzhฤพad vo vรฝslednom obvodovom plรกลกti.

01
02
03
04
05
06
07
08

V rรกmci sรบฤasnรฝch dostupnรฝch technolรณgiรญ sa beลพne vyuลพรญva metรณda vykonzolovania okna pred nosnรฉ murivo. Tรฝm sa zabezpeฤia potrebnรฉ tepelnotechnickรฉ a aj estetickรฉ poลพiadavky. S funkฤnosลฅou a ลพivotnosลฅou to vลกak mรดลพe byลฅ horลกie, a to z dรดvodu najrozliฤnejลกรญch narรฝchlo vymyslenรฝch rieลกenรญ, ktorรฉ sรบ sรญce lacnรฉ, ale len mรกlokedy funkฤnรฉ a mnohokrรกt neoverenรฉ.

Umiestnenie okna do tepelnej izolรกcie sa dnes mรดลพe javiลฅ ako rutina. Aj napriek tomu je vลกak dรดleลพitรฉ nepodceลˆovaลฅ technickรฉ rieลกenie samotnรฉho vykonzolovania, predovลกetkรฝm v prรญpade, ak sa predsadzujรบ veฤพkรฉ okennรฉ zostavy s vysokou hmotnosลฅou. Otestovanรฉ systรฉmy na predsadenรบ montรกลพ okien a dverรญ vรคฤลกinou garantujรบ รบnosnosลฅ, vzduchovรบ nepriezvuฤnosลฅ, minimรกlne tepelnรฉ mosty a dlhรบ ลพivotnosลฅ. Jednรฝm z takรฝchto rieลกenรญ je stavebnicovรฝ predsadenรฝ systรฉm nosnรฝch a zatepฤพovacรญch profilov, ktorรฝ umoลพลˆuje vyloลพenie okna od 35 do 200 mm.

Montรกลพ nosnรฉho profilu

Pred montรกลพou sa odmeria potrebnรก dฤบลพka nosnรฉho profilu a skrรกti sa pomocou pรญlky na drevo. Minimรกlna veฤพkosลฅ pripojovacej ลกkรกry sa riadi podฤพa STN 73 3134: 2014 (Stavebnรฉ prรกce. Styk okennรฝch konลกtrukciรญ a obvodovรฉho plรกลกลฅa budovy. Poลพiadavky, zhotovovanie a skรบลกanie), vo vลกeobecnosti je 10โ€ฏmm. Potom sa na nosnรฝ profil, ako aj oฤistenรบ a รบnosnรบ podkladovรบ konลกtrukciu bez prachu a nรกmrazy nanesie ลกtetcom impregnรกcia na zlepลกenie priฤพยญnavosti hybridnรฝch tmelov a lepidiel na nasiakavรฉ podklady. Impregnรกcia sa nechรก odvetraลฅ pribliลพne 30 min a nanesie sa jednozloลพkovรฉ elastickรฉ lepidlo s veฤพmi vysokou poฤiatoฤnou pevnosลฅou.

Lepidlo sa nanesie pomocou ruฤnej alebo vzduchovej piลกtole v dvoch rovnobeลพnรฝch hรบseniciach s trojuholnรญkovรฝm prierezom (dodรกvanรก aplikaฤnรก ลกpiฤka) vo vzdialenosti pribliลพne 2 cm od okraja nosnรฉho profilu. Lepidlo je potrebnรฉ aplikovaลฅ najneskรดr do 2 h od nanesenia impregnรกcie. Nanรกลกa sa na vลกetky nosnรฉ profily, ktorรฉ je potrebnรฉ nalepiลฅ po celom obvode budรบcej otvorovej vรฝplne. Lepidlo by malo byลฅ v rohoch dvakrรกt prekrรญลพenรฉ. Nalepenรฉ nosnรฉ profily sa zabezpeฤia proti zaลฅaลพeniu oknom alebo balkรณnovรฝmi dverami dodatoฤnรฝm ukotvenรญm vhodnรฝmi skrutkami podฤพa stavu a typu podkladovej konลกtrukcie. Je potrebnรฉ pouลพiลฅ minimรกlne tri skrutky/kotvy na 1 bm nosnรฉho profilu. Otvory na skrutky sa predvล•tajรบ vrtรกkom HSS.

Otvory v nosnom profile musia byลฅ vลพdy menลกie, ako je priemer hlavy skutky. Pouลพitie okennรฝch skrutiek (turboskrutiek) s valcovou hlavou nie je prรญpustnรฉ. Po priskrutkovanรญ nosnรฝch profilov sa spoje, napojenia a kรบty profilov dodatoฤne utesnia lepiacim tmelom alebo jednozloลพkovรฝm elastickรฝm lepidlom. Nakoniec sa lepiacim tmelom nelepia zatepฤพovacie profily. Tmel sa nanรกลกa v hรบseniciach alebo pรกsoch pomocou ลกpeciรกlneho zubovรฉho hladidla. Do hotovรฉho rรกmu z nosnรฝch a zatepฤพovacรญch profilov sa vloลพรญ rรกm okna s nalepenรฝmi tesniacimi (nadpraลพie a ostenie) a komprimaฤnรฝmi pรกskami (spodnรฝ profil okna). Okno sa vyvรกลพi a ukotvรญ.

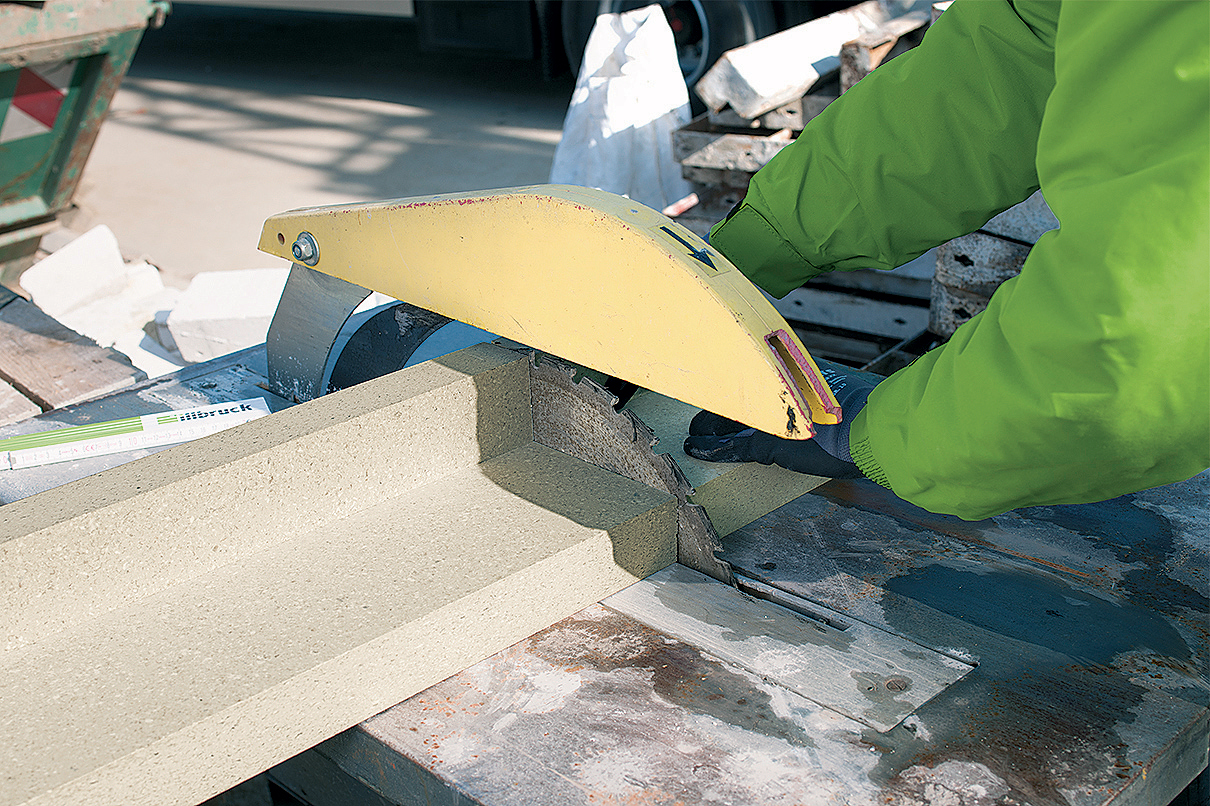

01 | Poลพadovanรฝ rozmer nosnรฉho profilu
Pred montรกลพou sa odmeria potrebnรก dฤบลพka nosnรฉho profilu a skrรกti sa pomocou pรญlky na drevo.

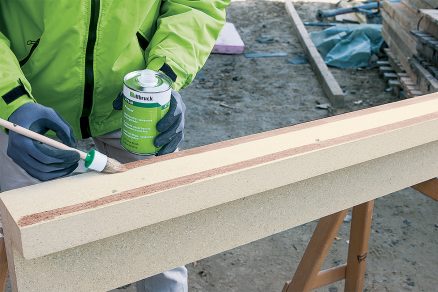

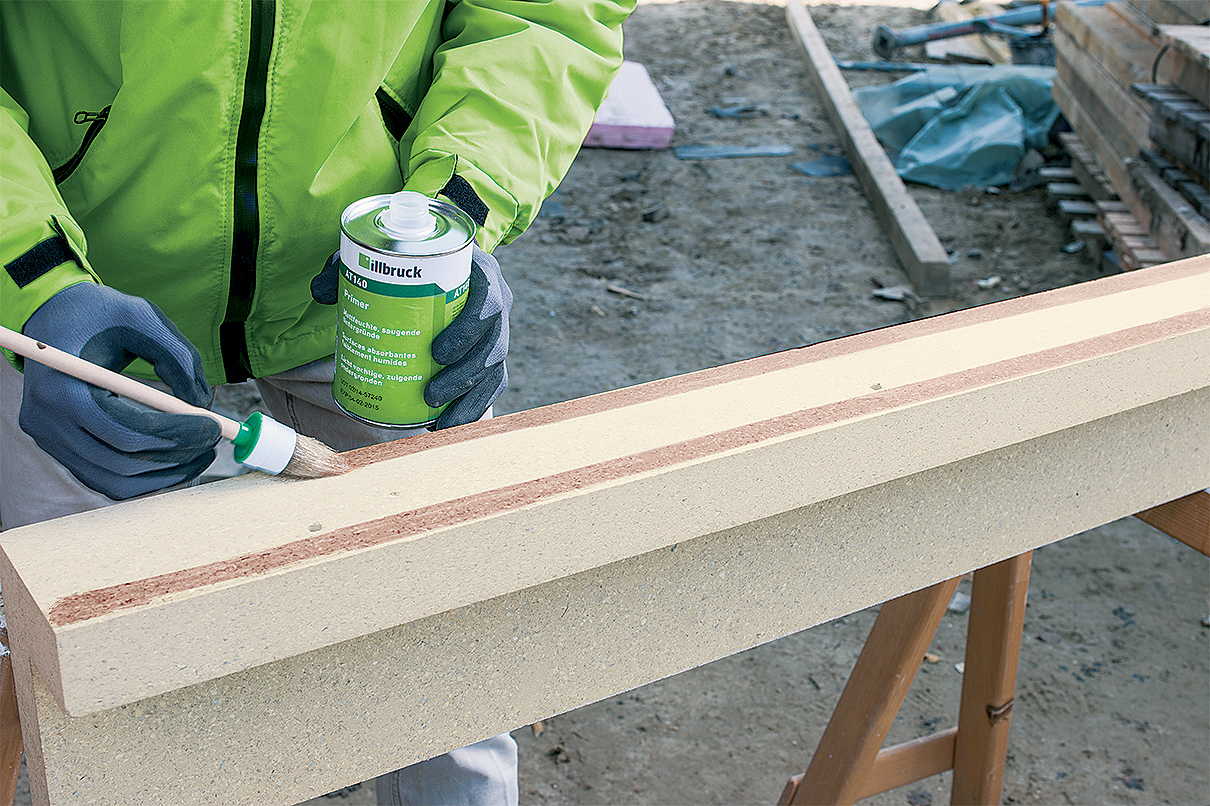

02 | Impregnรกcia nosnรฉho profilu
Na nosnรฝ profil sa ลกtetcom nanesie impregnรกcia na zlepลกenie priฤพnavosti hybridnรฝch tmelov a lepidiel na nasiakavรฉ podklady.

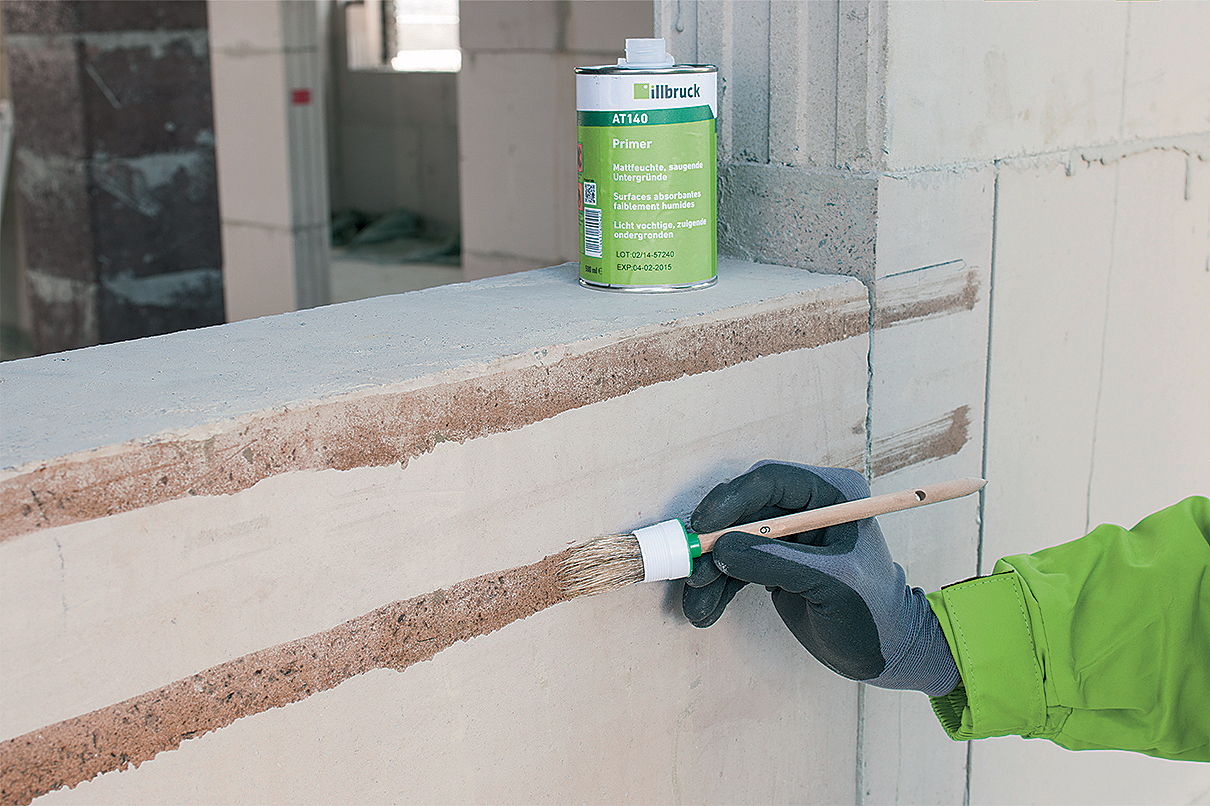

03 | Impregnรกcia podkladovej konลกtrukcie
Impregnรกcia na zlepลกenie priฤพnavosti hybridnรฝch tmelov a lepidiel na nasiakavรฉ podklady sa nanesie aj na oฤistenรบ a รบnosnรบ podkladovรบ konลกtrukciu bez prachu a nรกmrazy. Impregnรกcia sa nechรก odvetraลฅ pribliลพne 30 minรบt.

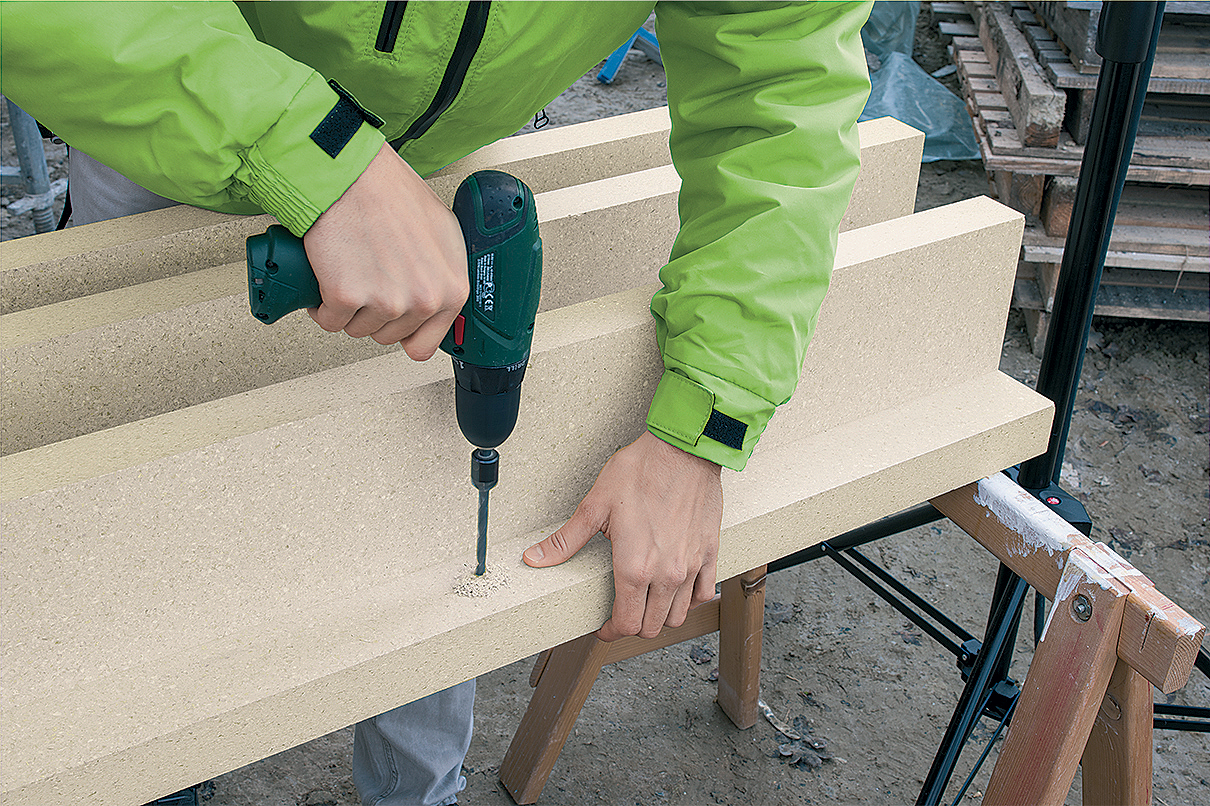

04 | Predvล•tanie otvorov
Do nosnรฝch profilov sa predvล•tajรบ vrtรกkom HSS otvory na skrutky. Otvory musia byลฅ vลพdy menลกie, ako je priemer hlavy skutky.

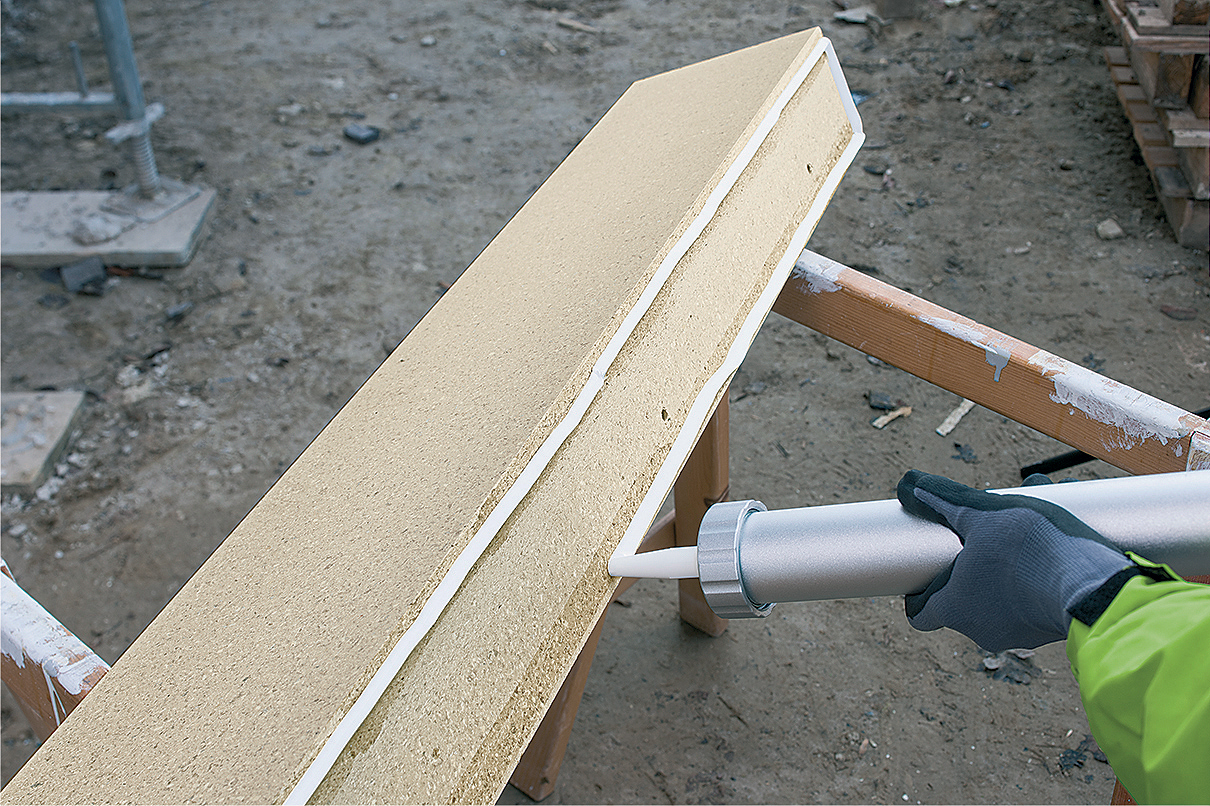

05 | Nanesenie lepidla
Na naimpregnovanรฉ nosnรฉ profily sa nanesie jednozloลพkovรฉ elastickรฉ lepidlo v dvoch rovnobeลพnรฝch hรบseniciach sโ€ฏtrojuholnรญkovรฝm prierezom pribliลพne 2 cm od okraja profilu. Lepidlo by malo byลฅ v rohoch dvakrรกt prekrรญลพenรฉ.

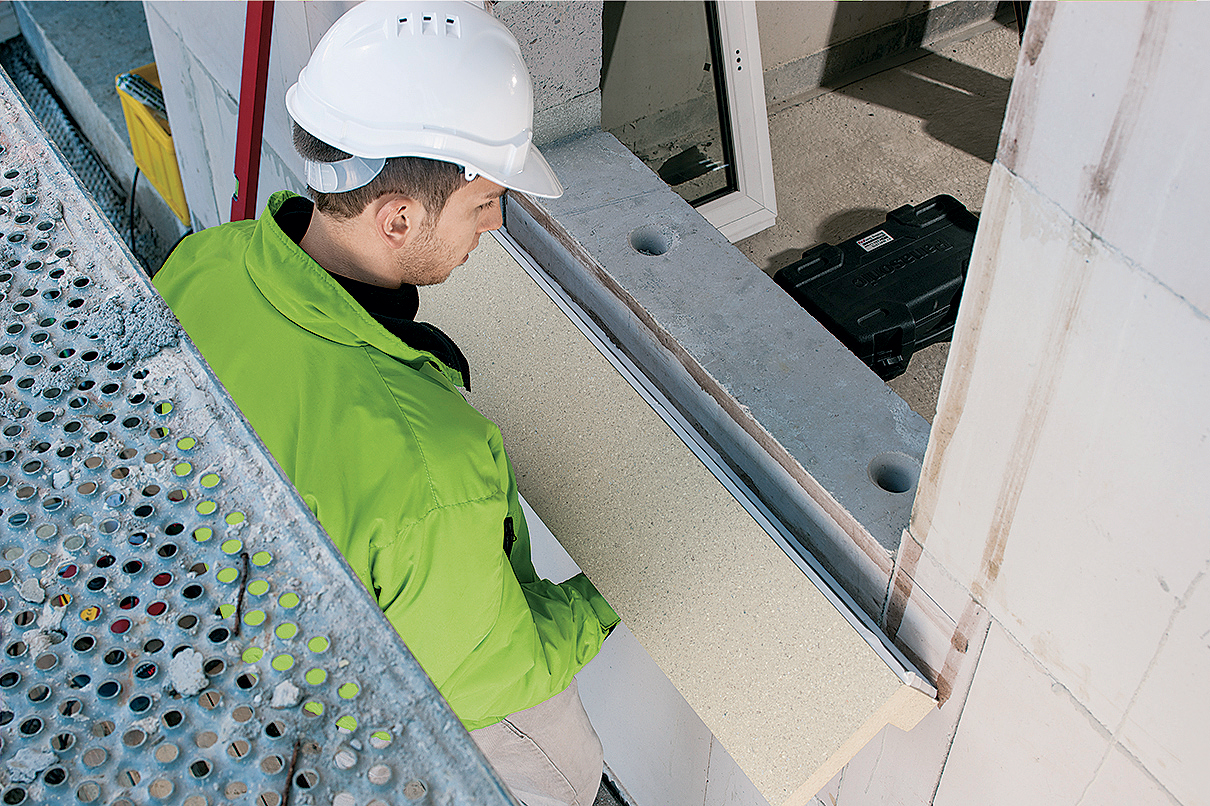

06 | Nalepenie nosnรฝch profilov
Nosnรฉ profily sa nalepia po celom obvode budรบcej otvorovej vรฝplne. Nosnรฝ profil sa najskรดr prilepรญ na spodnรบ stranu otvoru, potom na boฤnรฉ a na vrchnรบ stranu v mieste nadpraลพia. Profily sa dรดkladne pritlaฤia na stenu.

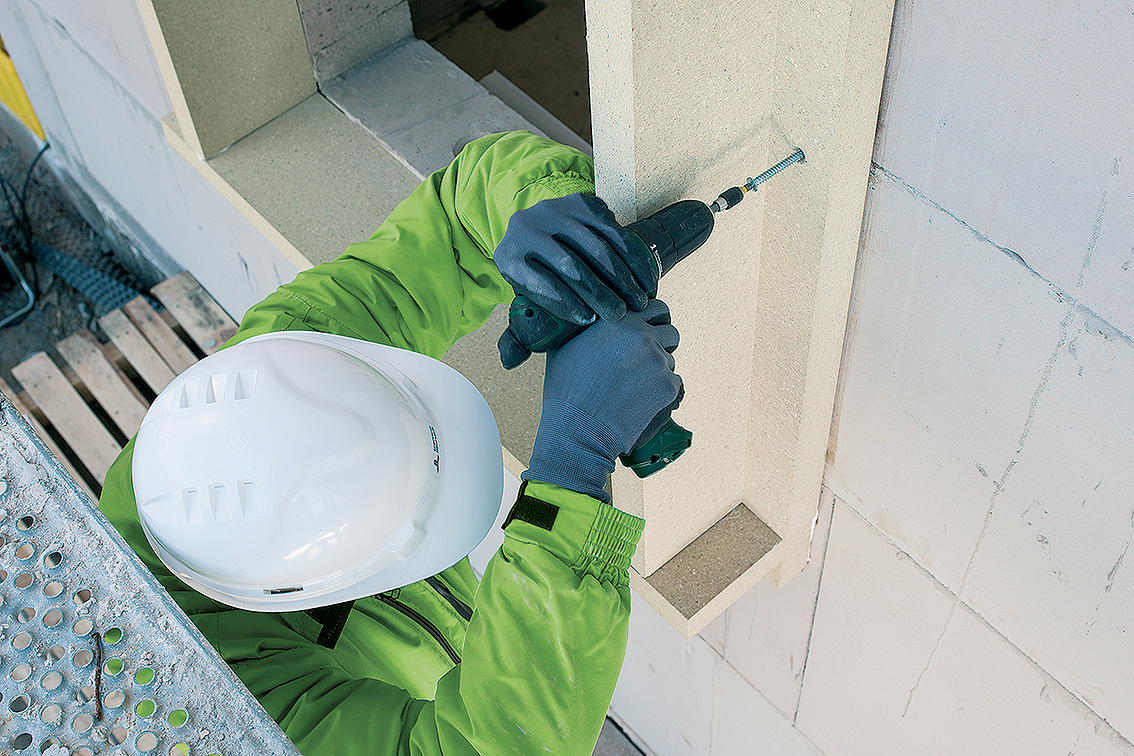

07 | Priskrutkovanie nosnรฝch profilov
Nalepenรฉ nosnรฉ profily sa priskrutkujรบ cez predvล•tanรฉ otvory do podkladovej konลกtrukcie vhodnรฝmi skrutkami podฤพa stavu a typu podkladovej konลกtrukcie. Je potrebnรฉ pouลพiลฅ min. tri skrutky na 1 bm nosnรฉho profilu. Spoje, napojenia a kรบty profilov sa dodatoฤne utesnia lepiacim tmelom.

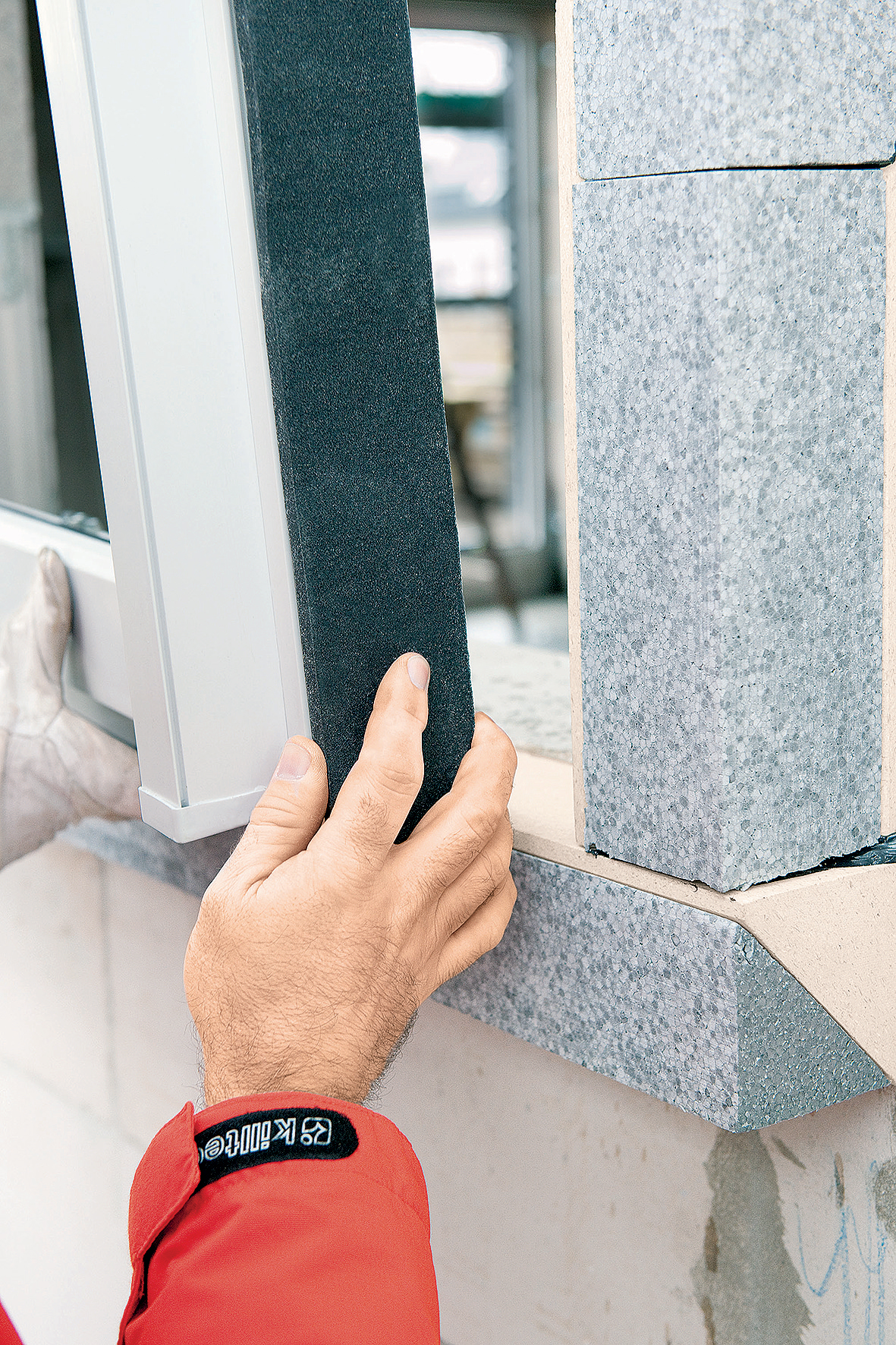

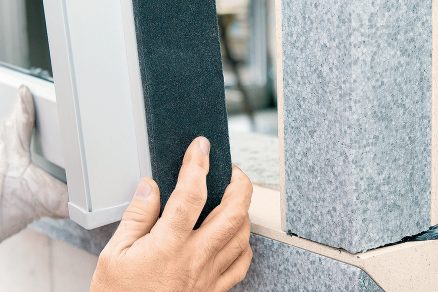

08 | Zatepฤพovacie profily
Lepiacim tmelom sa nelepia zatepฤพovacie profily. Tmel sa nanรกลกa v hรบseniciach alebo pรกsoch pomocou ลกpeciรกlneho zubovรฉho hladidla. Na rรกm okna sa na nadpraลพie a ostenie nalepรญ tesniaca pรกska. Na spodnรฝ profil okna sa nalepรญ komprimaฤnรก pรกska.

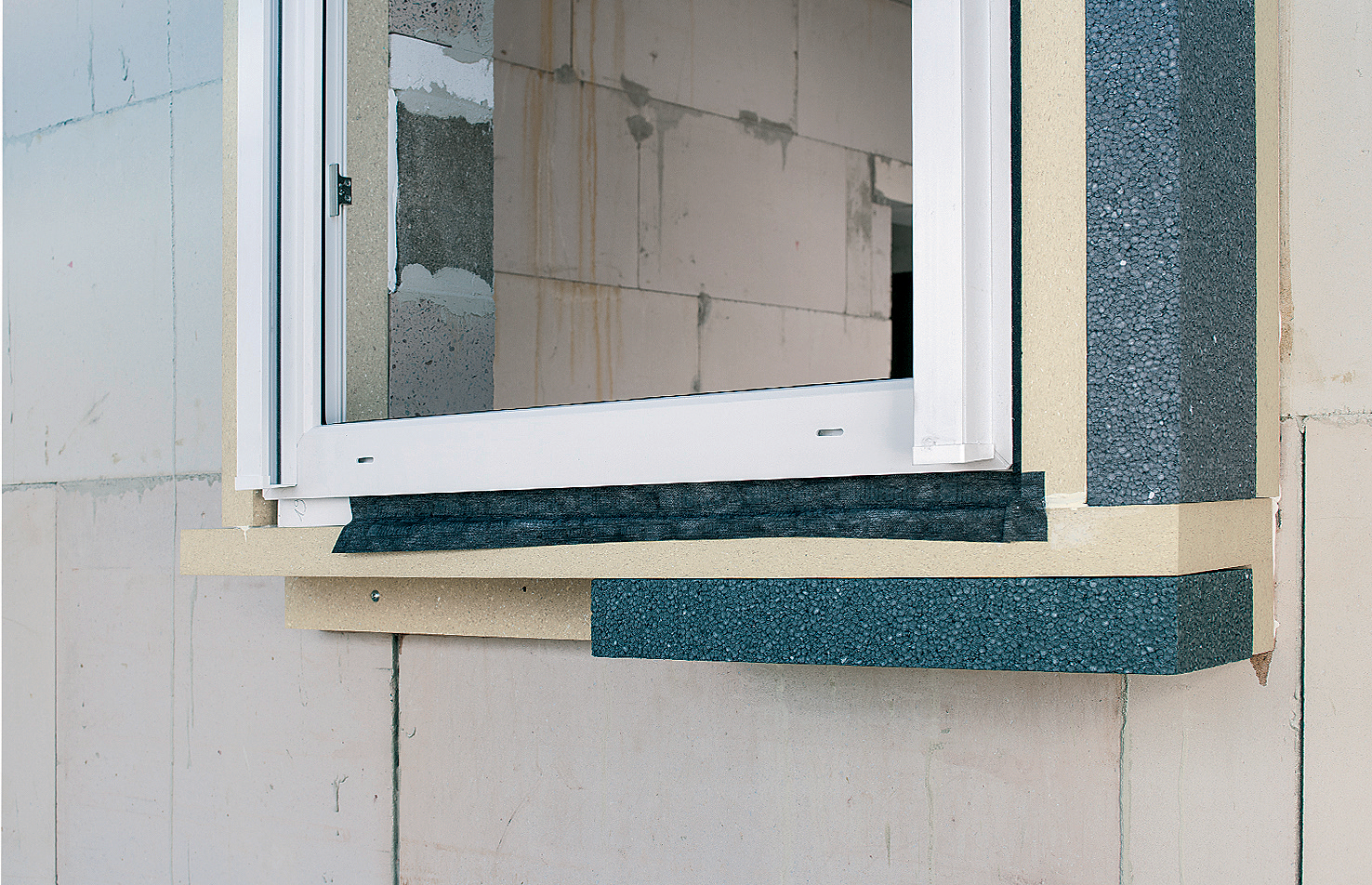

09 | Osadenie okna
Vonkajลกia ลกkรกra sa dodatoฤne utesnรญ exteriรฉrovou okennou fรณliou. Do rรกmu z nosnรฝch a zatepฤพovacรญch profilov sa vloลพรญ rรกm okna. Vonkajลกia strana rรกmu okna musรญ byลฅ min. 2 mm za vonkajลกou hranou nosnรฉho profilu.

Info o materiรกli:

ยป Nosnรฝ profil na montรกลพ predsadenรฝch okien v rovine tepelnej izolรกcie z tuhej polyuretรกnovej peny, bez obsahu halogenizovanรฝch uhฤพovodรญkov; sรบฤiniteฤพ tepelnej vodivosti l = 0,07 W/(m . K); vodotesnosลฅ systรฉmu do 1 050 Pa.

ฤŒo budete potrebovaลฅ:

Nosnรฝ profil
PR007 Nosnรฝ profil โ€“ predsadenรฉ oknรก
na predsadenie 90 mm, profil: 1 400 ร— 90 ร— 90โ€ฏmm
PR010 Nosnรฝ L profil
na predsadenie 120 aลพ 200 mm, tvar pรญsmena L, profil: 1 400 ร— 120 aลพ 200 ร— 120 mm; hrรบbka: 50 mm

Zatepฤพovacรญ profil
PR008 Zatepฤพovacรญ profil na predsadenรฉ oknรก
k profilu PR007, profil: 1 400 ร— 82 ร— 82 mm
PR012 Zatepฤพovacรญ profil
k profilu PR010, profil: 1 000 ร— 70 aลพ 150 ร— 70โ€ฏmm

Impregnรกcia na zvรฝลกenie priฤพnavosti tmelov a lepidiel
AT140 Primer na savรฉ podklady
plechovรก dรณza, 500 ml

Jednozloลพkovรฉ elastickรฉ lepidlo
SP340 Lepidlo na predsadenรฉ oknรก
kartuลกa 310 ml alebo plastovรก fรณlia 600 ml

Skrutky

Lepiaci tmel
SP050 Lepiaci tmel
kartuลกa 310 ml alebo plastovรก fรณlia 600 ml

Tesniaci tmel
SP525 Tesniaci tmel
kartuลกa 310 ml alebo plastovรก fรณlia 600 ml

Tesniaca pรกska
TP652 illmod Tri+
veฤพkosti: XS, S, M, L na ลกรญrky ลกkรกr od 6 do 66 mm

Impregnovanรก komprimaฤnรก ยญmultifunkฤnรก pรกska
TP651 illmod Trio FBA
pre hฤบbku podkladovรฉho profilu: 30, 35, 40 mm, ลกรญrka pรกsky: 5 aลพ 10 mm (dฤบลพka: 10 m), 7 aลพ 15 mm a 10 aลพ 20 mm (dฤบลพka: 6,5 m)

Nรกradie a pomรดcky
meter
pรญlka na drevo
ลกtetec
ruฤnรก alebo vzduchovรก aplikaฤnรก piลกtoฤพ
akumulรกtorovรก alebo elektrickรก vล•taฤka
vrtรกk HSS
akumulรกtorovรฝ skrutkovaฤ
zubovรฉ hladidlo
vodovรกha

Tip

Vyvรกลพenie a kotvenie okna
Okno sa po osadenรญ do otvoru vyvรกลพi do vodorovnej polohy a ukotvรญ sa vhodnรฝmi skrutkami. Styky pรกsok alebo pรกsok a okennรฝch fรณliรญ sa dodatoฤne utesnia pomocou tesniaceho tmelu. Pripojovacie ลกkรกry musia byลฅ vyhotovenรฉ ako vzduchotesnรฉ, tepelnoizolaฤnรฉ a tesnรฉ pri prรญvalovom daลพdi.

POZOR!

Sprรกvny rozmer nosnรฉho ยญprofilu
Sprรกvny rozmer nosnรฉho profilu sa zรญska podฤพa vzorca: ลกรญrka otvoru + 180 mm + 2 ร— ลกรญrka pripojovacej ลกkรกry, vรฝลกka otvoru + 2 ร— ลกรญrka pripojovacej ลกkรกry.



TEXT: spracovanรฉ z podkladov firmy tremco illbruck
FOTO: tremco illbruck

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 2/2018.
