Rekonลกtrukcia bytovรฉho jadra systรฉmom suchej vรฝstavby

Rekonลกtrukcia bytovรฉho jadra systรฉmom suchej vรฝstavby (pracovnรฝ postup)

Pri obklade sย beลพnou hmotnosลฅou aย sย rozmerom do 600 ร— 600 mm nie je potrebnรฉ realizovaลฅ ลพiadne ลกpeciรกlne opatrenia. Je potrebnรฉ dodrลพaลฅ len poลพiadavky pre steny sย obkladom, t. j. vyhotovenie dvojitรฉho oplรกลกtenia doskami do vlhkรฉho prostredia, prรญpadne jednoduchรฉho oplรกลกtenia so zhustenรฝm stojkovรฝm rastrom na 400 mm.

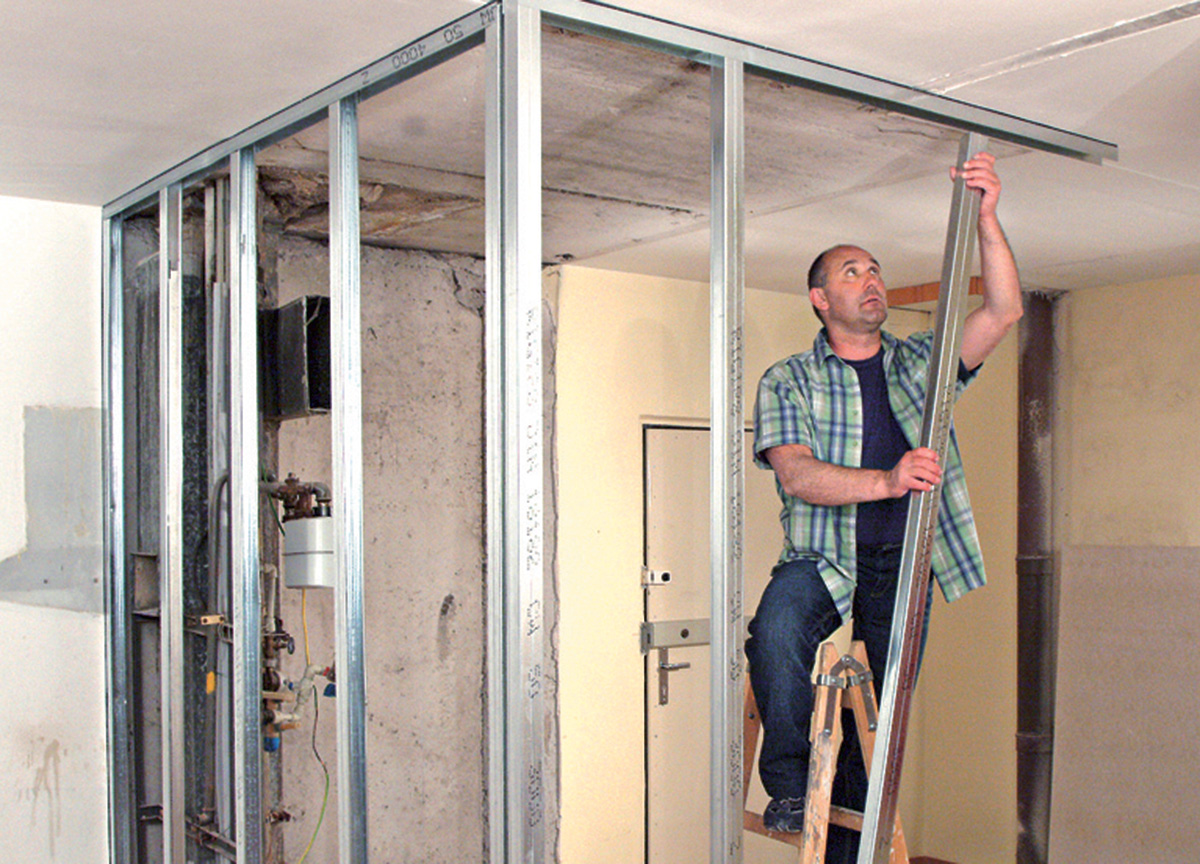

10 | Skrรกtenie profilov R-CW

Profily R-CW (stojky) sa upravia tak, aby boli oย 10 aลพ 15 mm kratลกie, ako je vzdialenosลฅ medzi podlahovรฝmi aย stropnรฝmi profilmi R-UW. Profily R-CW (okrem prรญpadov vย predchรกdzajรบcom kroku) zostรกvajรบ vย profiloch R-UW voฤพne nasunutรฉ (bez vzรกjomnรฉho zoskrutkovania). Profily R-CW sa montujรบ vo vzรกjomnej vzdialenosti 400 mm.

Skrรกtenie profilov R-CW
Skrรกtenie profilov R-CW | Zdroj: Rigips

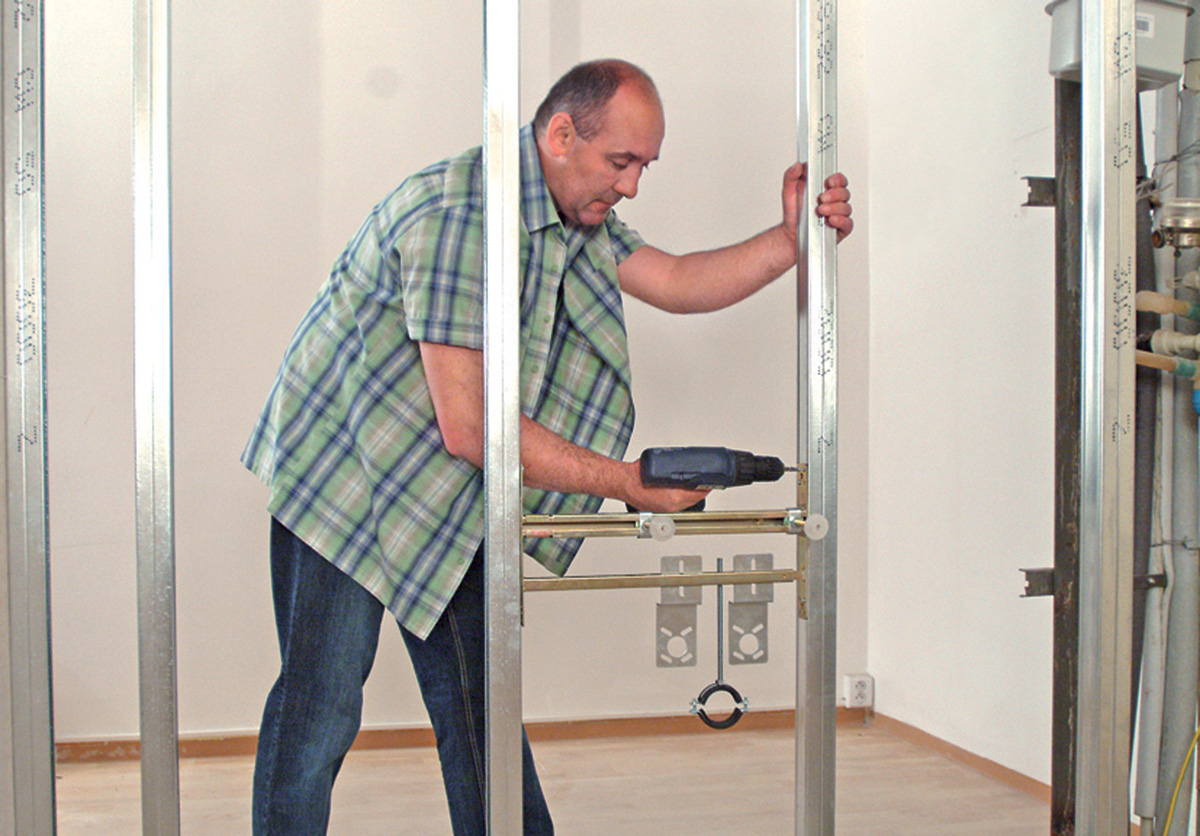

11 | Kotvenie sanity

Na kotvenie umรฝvadla sa pouลพije na to urฤenรฝ drลพiak. Rovnakรฝm spรดsobom sa kotvรญ aj vyรบstenie vaลˆovej batรฉrie alebo inรฝch armatรบr.

Kotvenie sanity
Kotvenie sanity | Zdroj: Rigips

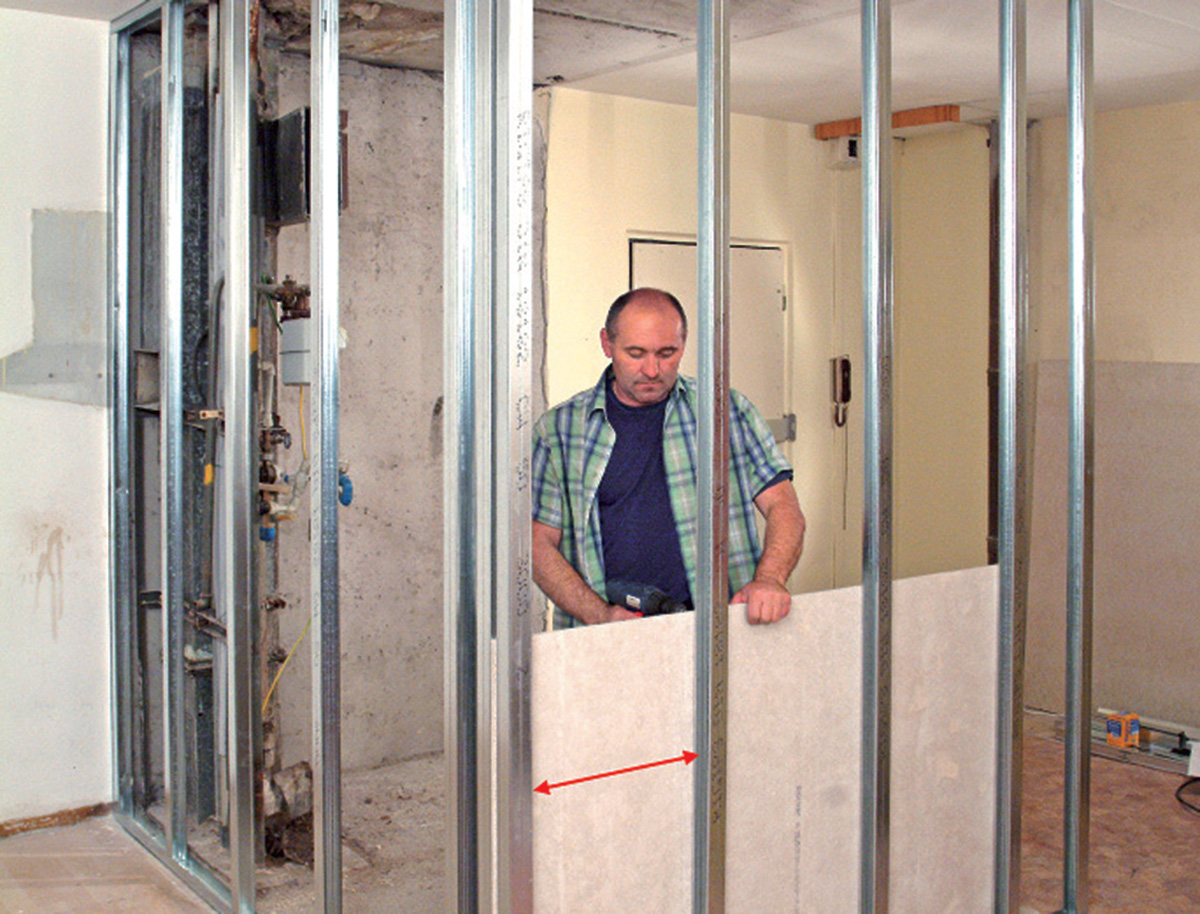

12 | Oplรกลกtenie doskou zย prvej strany

Po dokonฤenรญ montรกลพe profilov moลพno pristรบpiลฅ kย oplรกลกteniu prieฤok sadrokartรณnovรฝmi doskami zย prvej strany. Dosky sa skrutkujรบ len na zvislรฉ profily R-CW skrutkami sย rozmermi 3,9 ร— 25 mm vo vzรกjomnom rozstupe 250 mm.

Oplรกลกtenie doskou zย prvej strany
Oplรกลกtenie doskou zย prvej strany | Zdroj: Rigips

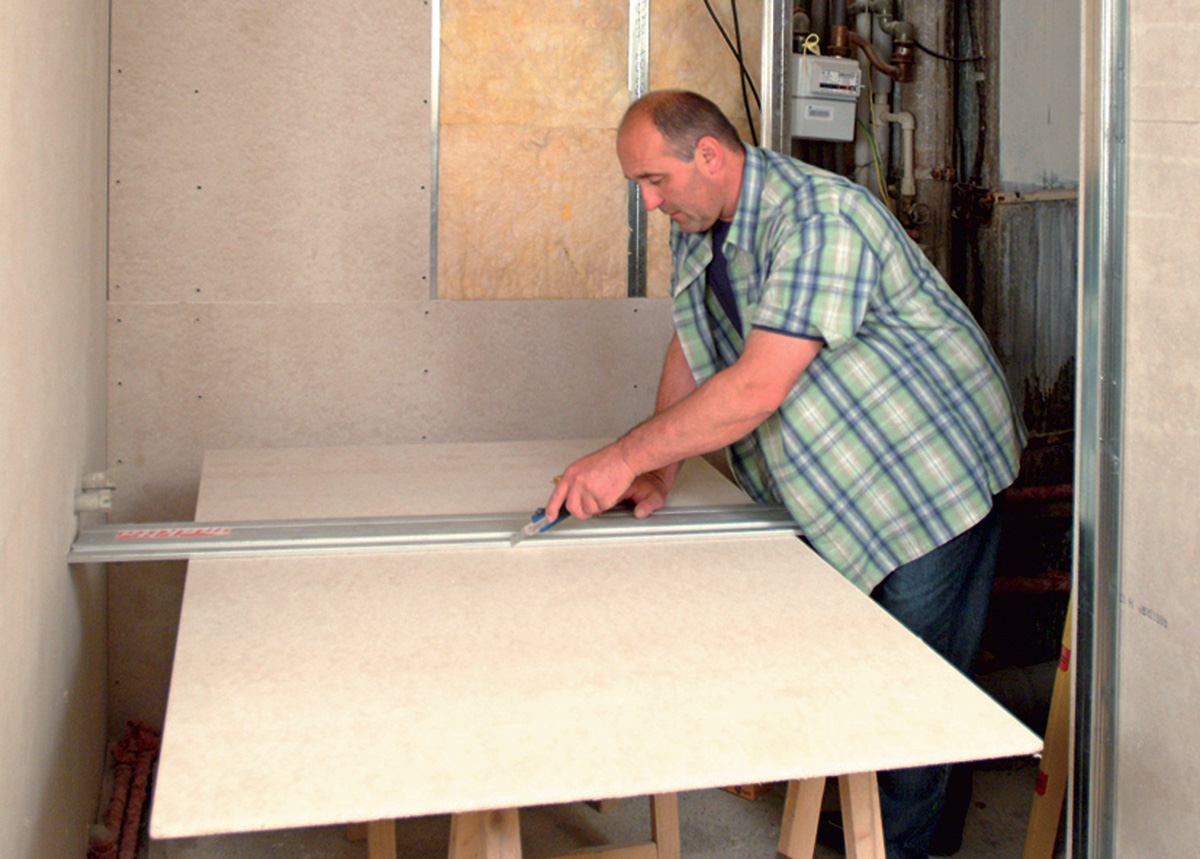

13 | Rezanie dosiek

Dosky sa skracujรบ na poลพadovanรฝ rozmer niekoฤพkonรกsobnรฝm narezanรญm podฤพa pravรญtka aย nรกslednรฝm zlomenรญm vย mieste rezu cez hranu. Na presnejลกie rezanie je vhodnejลกie pouลพiลฅ ruฤnรบ okruลพnรบ pรญlu.

Rezanie dosiek
Rezanie dosiek | Zdroj: Rigips

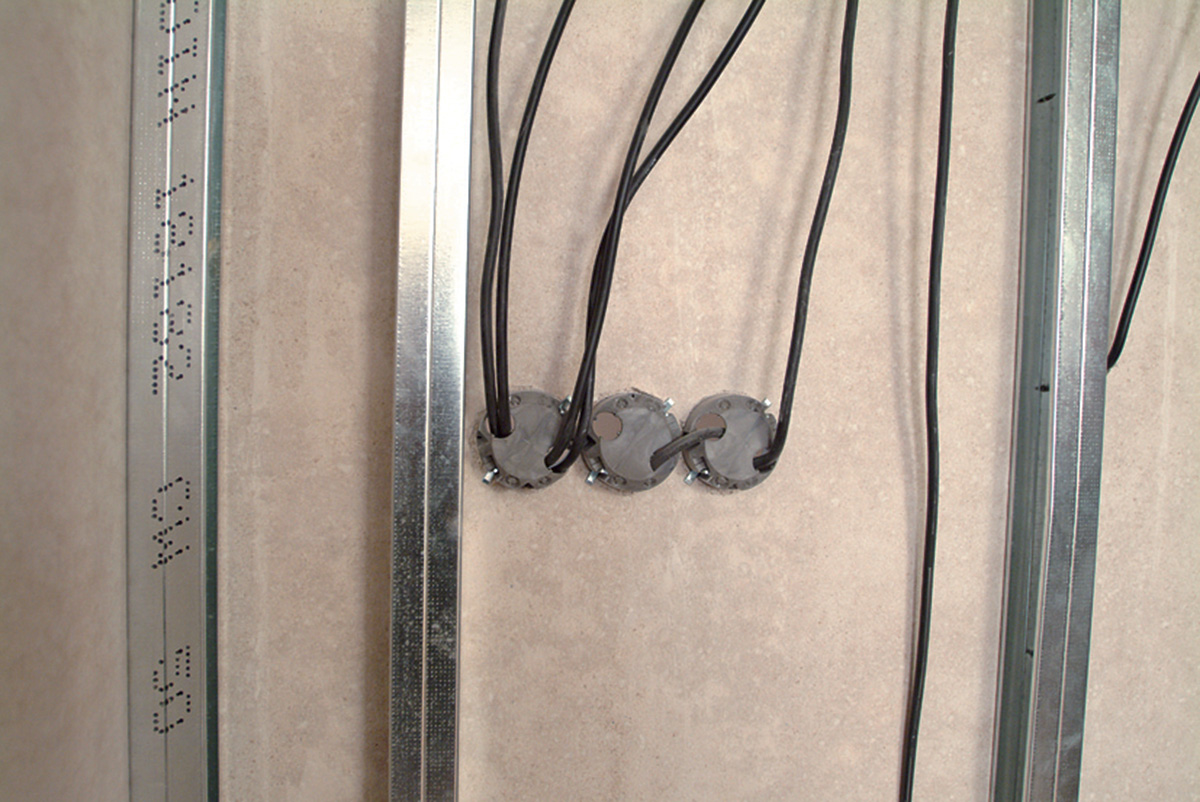

14 | Inลกtalaฤnรฉ vedenia

Po dokonฤenรญ oplรกลกtenia prieฤky zย prvej strany sa do jej dutiny zabudujรบ jednotlivรฉ inลกtalaฤnรฉ vedenia. Elektroinลกtalรกcia sa pretiahne zvislรฝmi profilmi R-CW cez tzv. H-prelisy. Do oplรกลกtenia sa namontujรบ elektroinลกtalaฤnรฉ krabice. Otvory na krabice sa vyhotovia pomocou ลกpeciรกlnej vykruลพovacej frรฉzy.

Inลกtalaฤnรฉ vedenia
Inลกtalaฤnรฉ vedenia | Zdroj: Rigips

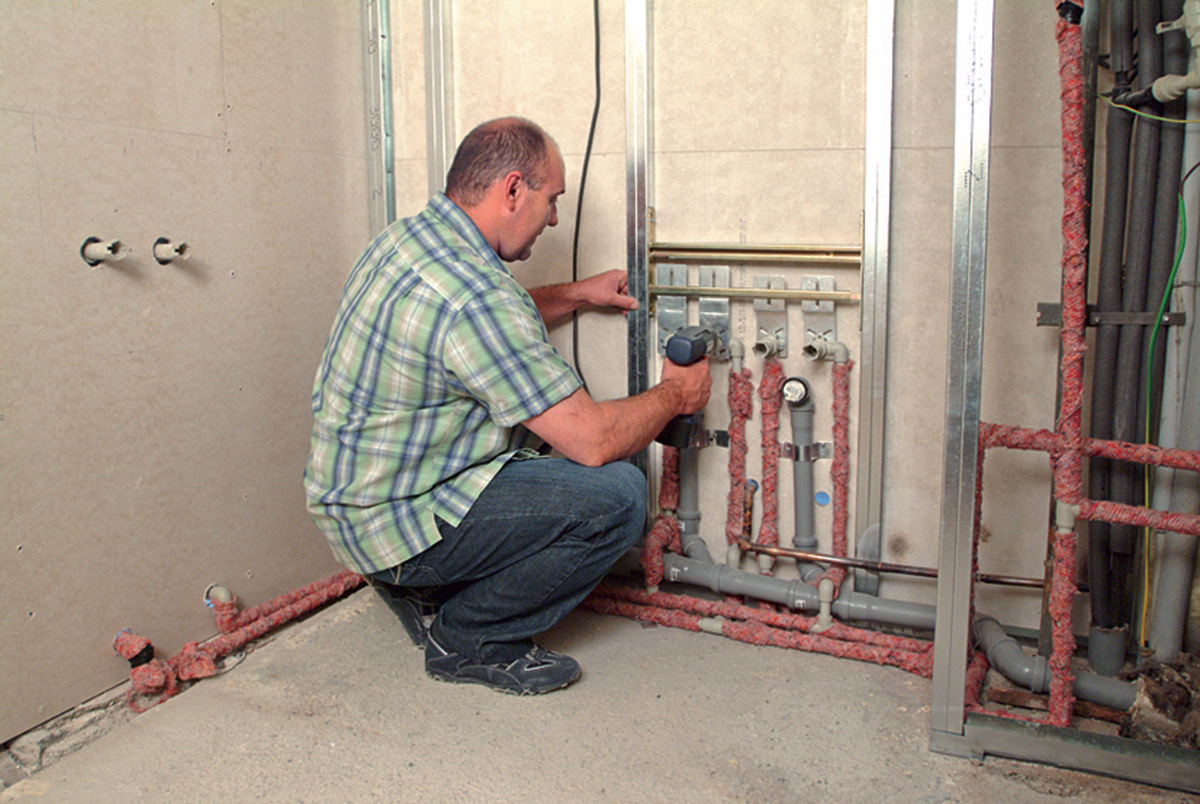

15 | Prichytenie potrubia

Vodovodnรฉ aย kanalizaฤnรฉ potrubie sa pevne prichytรญ pomocou kotviacich prรญchytiek, ktorรฉ sรบ sรบฤasลฅou prรญsluลกenstva drลพiaka umรฝvadla.

Prichytenie potrubia
Prichytenie potrubia | Zdroj: Rigips

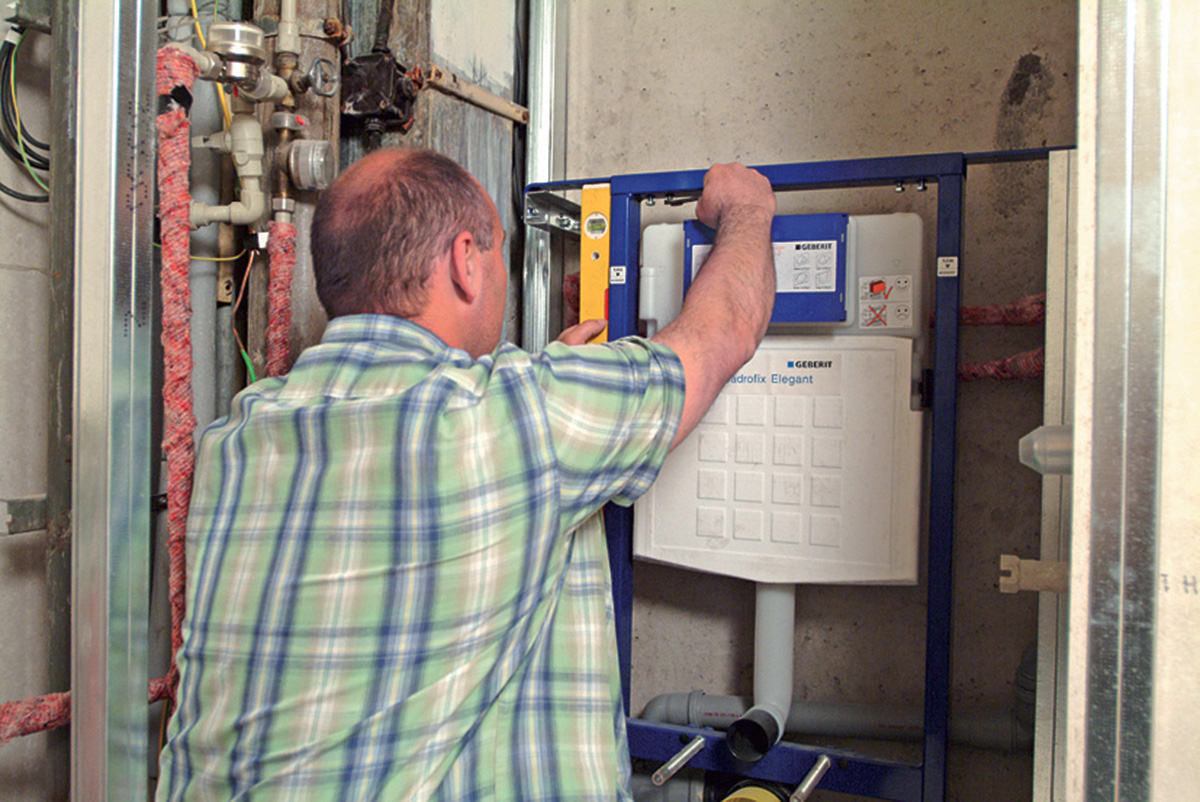

16 | Podomietkovรก nรกdrลพka

Nรกsledne sa nainลกtaluje podomietkovรก nรกdrลพka (napr. produkt od Geberitu), ktorรก sa kombinuje so zavesenรฝm WC. Je potrebnรฉ dbaลฅ na jej sprรกvne kotvenie na nadvรคzujรบce konลกtrukcie aย presnรบ rektifikรกciu (vรฝลกka, zvislosลฅ).

Podomietkovรก nรกdrลพka
Podomietkovรก nรกdrลพka | Zdroj: Rigips

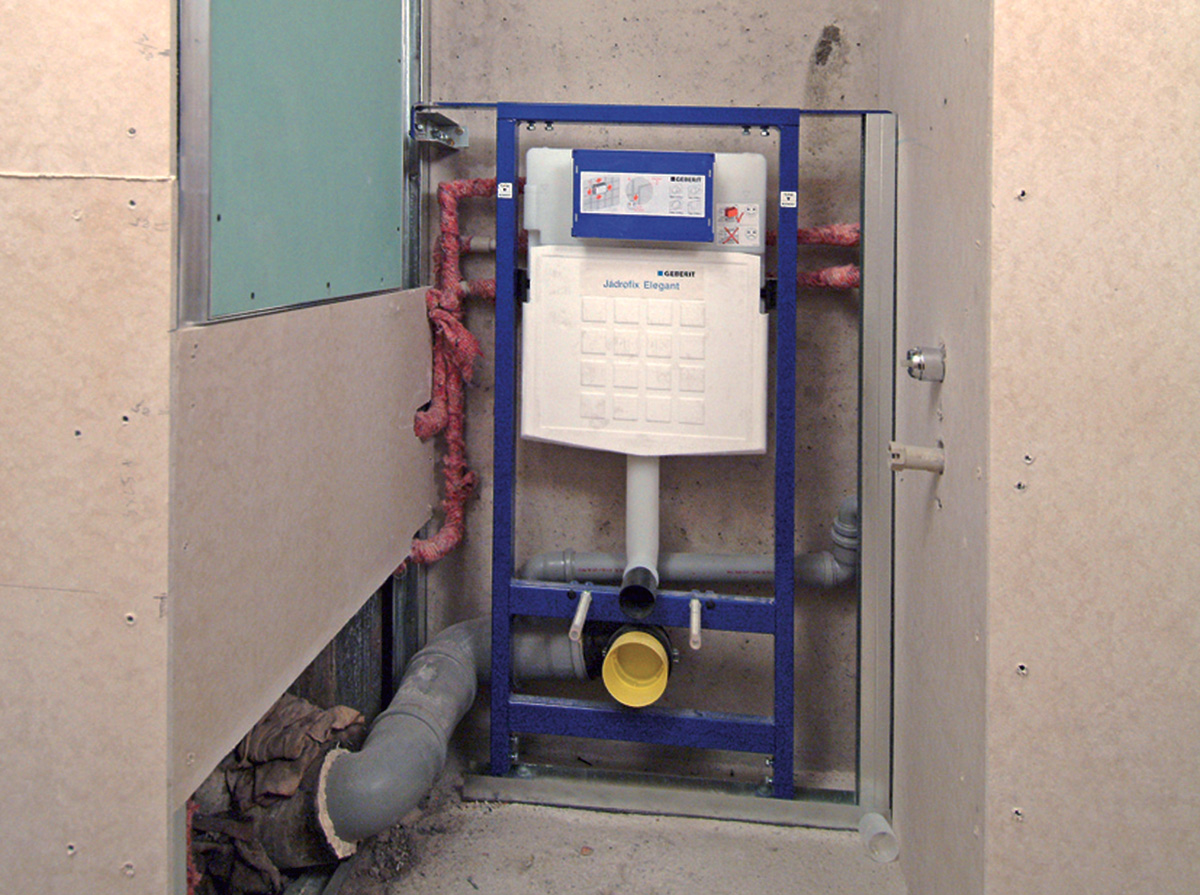

17 | Pripojenie na rozvody

Pripevnenรก nรกdrลพka sa pripojรญ na rozvody vody aย kanalizรกcie. Pri nรกslednom oplรกลกtenรญ sadrokartรณnovou doskou treba dbaลฅ na to, aby doska tesne lรญcovala sย nosnou konลกtrukciou montรกลพneho prvku nรกdrลพky. Musรญ na ลˆu kontaktne dosadnรบลฅ โ€“ bez medzery.

Pripojenie na rozvody
Pripojenie na rozvody | Zdroj: Rigips

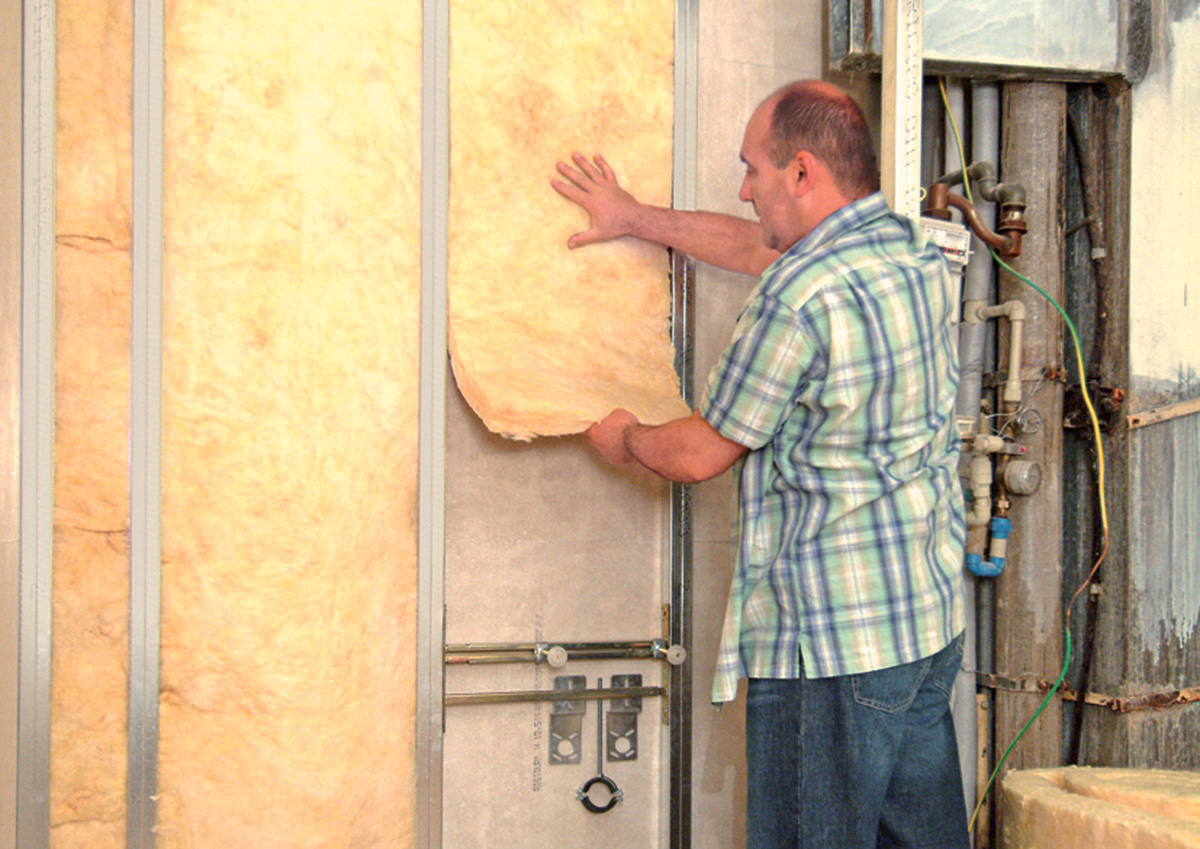

18 | Izolรกcia prieฤky aย oplรกลกtenia

Vย miestach ostrekovanรฝch vodou je potrebnรฉ oลกetriลฅ oplรกลกtenie prieฤok vhodnรฝm hydroizolaฤnรฝm nรกterom vย sรบlade sย technologickรฝm predpisom vรฝrobcu hydroizolaฤnรฉho nรกteru.

Izolรกcia prieฤky aย oplรกลกtenia
Izolรกcia prieฤky aย oplรกลกtenia | Zdroj: Rigips

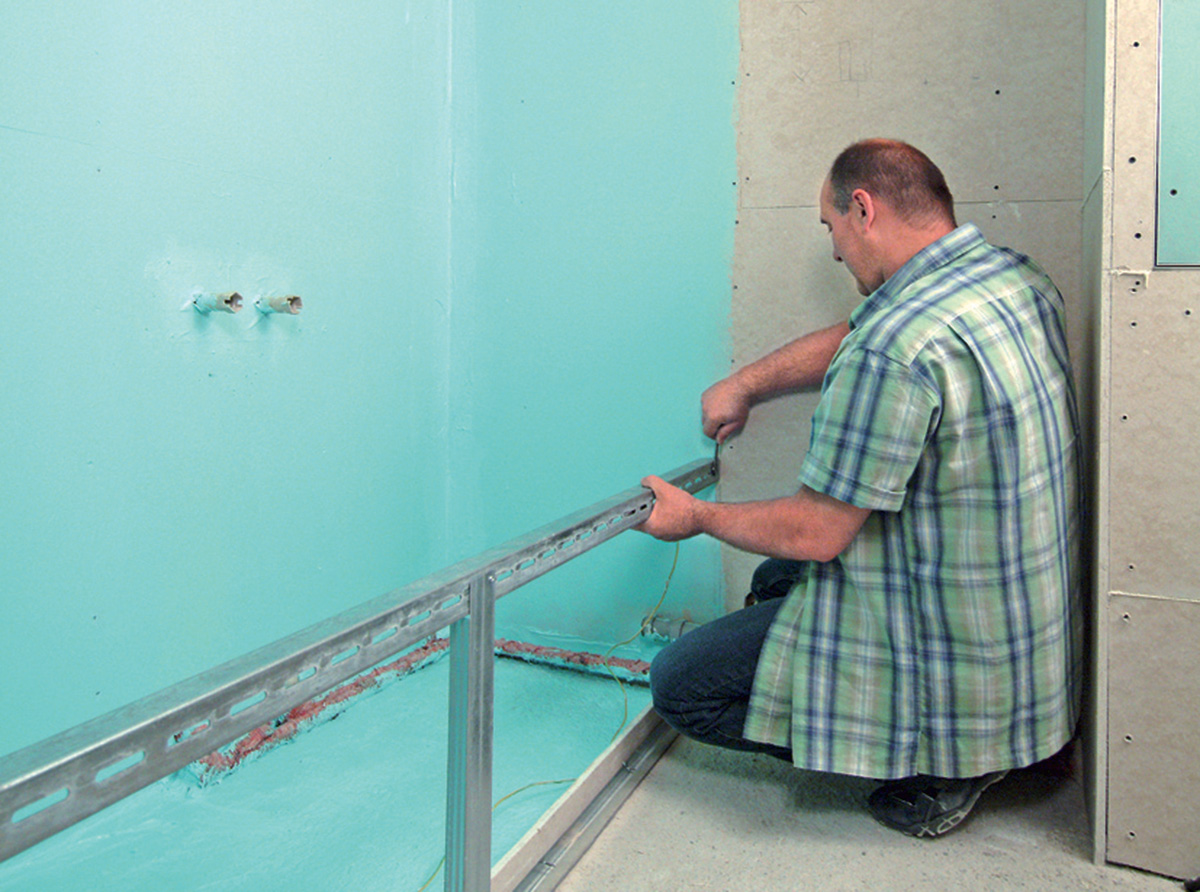

19 | Konลกtrukcia na kryt vane

Po dokonฤenรญ hydroizolaฤnรฉho nรกteru sa zmontuje konลกtrukcia krytu vate. Hornรฝ nosnรญk zย profilu UA 50 (hrรบbka 2 mm) sa rozoprie medzi steny pomocou pripojovacรญch uholnรญkov na profil UA.

Konลกtrukcia na kryt vane
Konลกtrukcia na kryt vane | Zdroj: Rigips
