Vลฅahovanie flexibilnรฝch plastovรฝch potrubรญ do existujรบceho kanรกla

Vรฝmena potrubnรฝch rozvodov S-CZT pri obnove bytovรฝch domov

Vย sรบฤasnosti je trend tepelnรฉ siete obnovovaลฅ, pretoลพe netesnรฉ spoje spรดsobujรบ problรฉmy sย dodรกvkou tepla vย starรฝch pรดvodnรฝch sieลฅach. Potrubia sa totiลพ navrhovali vรคฤลกinou zย ocele aย realizovali sa sย veฤพkou rezervou, ktorรก mala zabezpeฤiลฅ prรญpadnรฉ budรบce odbery tepla.

Vรฝmena tepelnรฝch rozvodov sietรญ centralizovanรฉho zรกsobovania teplom (S-CZT) sa za poslednรฉ roky progresรญvne zvรฝลกila. Pรดvodnรฉ potrubnรฉ systรฉmy majรบ zdevastovanรบ alebo nedostatoฤnรบ tepelnรบ izolรกciu, prรญpadne tepelnรก izolรกcia รบplne chรฝba. Tieto potrubia, ktorรฉ sรบ uลพ takmer bez izolรกcie, majรบ veฤพkรฉ รบniky tepla na trase.

Stรบpajรบci trend mรก aj obnova bytovรฝch budov s cieฤพom zamedziลฅ รบnikom tepla z vykurovanรฉho priestoru do exteriรฉru. Zatepฤพujรบ sa obvodovรฉ steny, strechy a vymieลˆajรบ okennรฉ konลกtrukcie. Pre takto obnovenรฉ bytovรฉ budovy je charakteristickรก znรญลพenรก potreba tepla na vykurovanie.

Vลกetky tieto spomรญnanรฉ opatrenia obnovy (zateplenie obvodovรฉho plรกลกลฅa, vรฝmena okennรฝch konลกtrukciรญ, novรฉ technickรฉ zariadenia budov a hydraulickรฉ vyregulovanie vnรบtornej sรบstavy a i.) zabezpeฤia menลกie potrebnรฉ mnoลพstvo tepla na vykurovanie, ฤรญm sa znรญลพi aj celkovรก potreba energie na vykurovanie.

Inลกtalรกciou termostatickรฝch ventilov a novรฉho automatickรฉho regulaฤnรฉho systรฉmu sa zรกroveลˆ zlepลกรญ kontrola vnรบtornej teploty v miestnostiach. Tieto opatrenia pre bytovรฉ budovy a potrubnรฉ rozvody, ktorรฉ sa vรคฤลกinou robia postupne a oddelene, by sa mali realizovaลฅ naraz.

Tu si vลกak treba uvedomiลฅ, ลพe znรญลพenie tepelnรฝch strรกt v budove sa dosiahne zmenou รบrovne tepelnej ochrany. Preto je nevyhnutnรฉ prispรดsobiลฅ nรกvrh tepelnรฝch rozvodov na konkrรฉtne projektovanรฉ tepelnรฉ prรญkony budovy po obnove.

Sprรกvnymi krokmi pri obnove budov spolu s obnovou tepelnรฝch sietรญ moลพno prispieลฅ k celkovรฉmu znรญลพeniu tepelnรฝch strรกt v budove, ale aj v tepelnรฝch rozvodoch.

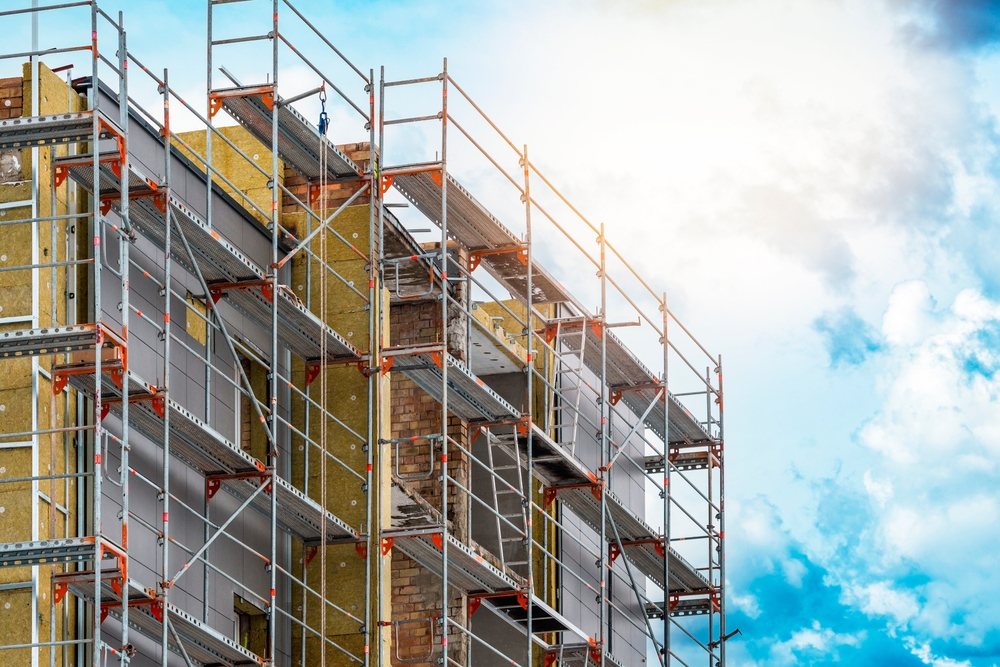

Sprรกvnymi krokmi pri obnove budov spolu s obnovou tepelnรฝch sietรญ moลพno prispieลฅ k celkovรฉmu znรญลพeniu tepelnรฝch strรกt v budove, ale aj v tepelnรฝch rozvodoch. | Zdroj: Shutterstock

Zniลพovanie energetickej nรกroฤnosti Slovenska

Hlavnรฝmi cieฤพmi Eurรณpskej รบnie je zniลพovanie energetickej nรกroฤnosti Slovenska a ฤalลกรญch krajรญn Eurรณpskej รบnie. Zรกroveลˆ sa plรกnuje zvรฝลกiลฅ vyuลพรญvanie obnoviteฤพnรฝch zdrojov energie na vykurovanie a prรญpravu teplej vody [1].

V sรบlade s nariadenรญm Eurรณpskeho parlamentu a Rady Eรš 2018/1999 o riadenรญ energetickej รบnie a opatrenรญ v oblasti klรญmy Ministerstvo hospodรกrstva Slovenskej republiky vypracovalo Integrovanรฝ nรกrodnรฝ energetickรฝ a klimatickรฝ plรกn na roky 2021 โ€“ 2030 [3, 4].

V rรกmci sektora vykurovania, najmรค diaฤพkovรฉho vykurovania, bude v nasledujรบcich rokoch dรดleลพitรก energetickรก transformรกcia, ktorรก vyลพaduje znรญลพenie podielu uhlia vo vykurovanรญ v prospech obnoviteฤพnรฝch zdrojov energie a zlepลกenie udrลพateฤพnosti a bezpeฤnosti dodรกvok tepla.

Vysokรฝ stupeลˆ centralizรกcie zรกsobovania teplom vytvรกra dobrรฉ technickรฉ predpoklady na vyuลพรญvanie biomasy, biometรกnu a geotermรกlnej energie. [3].
Spojenรญm obnovy bytovรฝch budov aย pรดvodnรฝch rozvodov tepla moลพno prispieลฅ kย znรญลพeniu tepelnรฝch strรกt (vย budove aj vย rozvodoch), aย tรฝm aj kย znรญลพeniu celkovรฝch nรกrokov na teplo pre bytovรฉ domy.

Projekt Svit โ€“ obnova bytovรฉho domu aย vnรบtornรฝch rozvodov

Projekt obnovy a plรกnovanej vรฝmeny tepelnรฝch sietรญ sa realizoval v meste Svit v okrese Poprad. V sรบlade so znรญลพenรญm celkovej potreby tepla na vykurovanie sa vhodne zvolila aj vรฝmena starรฝch rozvodov vykurovania a teplej vody.ย  Uprostred bytovรฉho domu sa umiestnila vรฝmennรญkovรก stanica tepla.

V prvom kroku obnovy sa uvaลพovalo, ลพe sa budรบ potrubia รบstrednรฉho vykurovania a rozvody teplej vody s cirkulรกciu viesลฅ v inลกtalaฤnom prieleznom kanรกli k dvadsiatim stรบpacรญm potrubiam pre รบstrednรฉ vykurovanie a k รดsmim stรบpacรญm potrubiam teplej vody a cirkulรกcie.

Keฤลพe investor namiesto klasickรฝch potrubnรฝch rozvodov zvolil predizolovanรฉ potrubie, aby zabezpeฤil nรญzke tepelnรฉ straty v rozvodoch, bola tรกto montรกลพ komplikovanejลกia. Montรกลพ ลกtvrtรฉho potrubnรฉho predizolovanรฉho systรฉmu sลฅaลพoval รบzky prieleznรฝ kanรกl.

Neskรดr sa uvaลพovalo o zmene trasy potrubnรฝch rozvodov pre รบstrednรฉ vykurovanie. Tรก sa mala premiestniลฅ do vonkajลกieho priestoru. Tento spรดsob vedenia potrubnรฝch rozvodov vลกak nebol v prรญpade tohto bytovรฉho domu vhodnรฝ. Pri dvadsiatich prechodoch cez zรกklady hrozilo naruลกenie statiky bytovรฉho domu.

Ako najvhodnejลกie rieลกenie trasovania potrubnรฝch rozvodov v sรบlade s aktuรกlnymi podmienkami projektu sme nakoniec zvolili pรดvodne uvaลพovanรฉ umiestnenie potrubnรฝch rozvodov รบstrednรฉho vykurovania a rozvodov teplej vody s cirkulรกciou do inลกtalaฤnรฉho kanรกla, a to aj napriek nรกroฤnejลกej montรกลพi.

Pouลพili sa nepredizolovanรฉ tvarovky, ktorรฉ sa izolovali na mieste. Na รบstrednรฉ vykurovanie sa pouลพilo predizolovanรฉ plastovรฉ potrubie NRG HeatFlex vo vyhotovenรญ double (dve rรบrky so spoloฤnou tepelnou izolรกciou) a pre rozvody teplej vody a cirkulรกcie sa pouลพilo potrubie NRG HeatFlex v single (jednorรบrkovom) vyhotovenรญ.

Po odbornej porade s vรฝrobcom potrubia sa investor rozhodol pre plastovรฉ predizolovanรฉ potrubia NRG HeatFlex, ktorรฉho maximรกlne zaลฅaลพenie je 95 ยฐC a 6, resp. 10 bar. Potrubie je izolovanรฉ vysokoรบฤinnou tepelnou izolรกciou z polyuretรกnovej peny na bรกze cyklopentรกnu s hodnotou sรบฤiniteฤพa tepelnej vodivosti 0,0210 W/(m . K).[5]

Prepoฤรญtanรญm dimenziรญ potrebnรฝch pre aktuรกlny stav potreby tepla sa znรญลพia dimenzie potrubรญ รบstrednรฉho vykurovania, a tak moลพno hydraulicky doregulovaลฅ stรบpacie potrubia vykurovacej sรบstavy.

Obnova tepelnรฝch sietรญ voย vnรบtrobloku vย bratislavskom Novom Meste

V tomto projekte sme maximรกlne vyuลพili flexibilitu plastovรฝch predizolovanรฝch potrubรญ. Cieฤพom bolo zachovaลฅ ฤo najvรคฤลกiu ฤasลฅ vnรบtrobloku, aby sme neobmedzovali obyvateฤพov. Dokรกzali sme vtiahnuลฅ 1 300 m plastovรฉho predizolovanรฉho potrubia do existujรบceho kanรกla, priฤom sa otvorilo iba 40 m z trasy.

Odstavenie prรญvodu teplej vody trvalo iba dva dni a odstavenie prรญsunu รบstrednรฉho vykurovania tri dni. Tento krรกtky ฤasovรฝ plรกn bolo potrebnรฉ dodrลพaลฅ kvรดli zaฤiatku vykurovacieho obdobia. Zabezpeฤiลฅ uลพรญvateฤพom prรญsun tepla do budov v takomto krรกtkom ฤase sa nรกm podarilo len vฤaka podrobnรฉmu naplรกnovaniu postupu realizรกcie.

Pri zhotovenรญ rozvodu vykurovania postaฤovalo plastovรฉ predizolovanรฉ potrubie s dimenziou DN160/DA225 pospรกjaลฅ na trase s dฤบลพkou aลพ 110 m iba piatimi spojmi, a to vฤaka sรบvislรฉmu kotรบฤu a flexibilnosti pouลพitรฝch predizolovanรฝch plastovรฝch potrubรญ.

Projekt Veฤพkรฉ Kapuลกany โ€“ novรฉ predizolovanรฉ oceฤพovรฉ potrubia

Projekt vo Veฤพkรฝch Kapuลกanoch pozostรกval z kompletnej vรฝmeny tepelnรฝch rozvodov. S realizรกciou obnovy tรฝchto tepelnรฝch sietรญ sa zaฤalo na zaฤiatku leta 2021. Pouลพili sa predizolovanรฉ oceฤพovรฉ potrubia v nadลกtandardnej dvakrรกt zosilnenej tepelnej izolรกcii s dimenziami od DN25 do DN150, ktorรฉ minimalizujรบ tepelnรฉ straty.

Celkovo sa na tento projekt doviezlo dvanรกsลฅ plnรฝch kamiรณnov potrubรญ. Vรคฤลกina hrubรฝch prรกc sa realizovala v ฤase letnej odstรกvky. Celรก obnova sa ukonฤila do zaฤiatku vykurovacej sezรณny 2021.ย  Pre sekundรกrne okruhy vykurovania a rozvodu teplej vody sa pouลพili flexibilnรฉ plastovรฉ potrubia NRG AustroPUR. Toto overenรฉ rieลกenie, ktorรฉ sa pouลพรญva v tepelnom hospodรกrstve uลพ takmer desaลฅ rokov, umoลพnilo zvoliลฅ optimรกlnu trasu.

Tepelnรฉ rozvody v sieลฅach CZT

Pri obnove tepelnรฝch rozvodov v sieลฅach CZT je potrebnรฉ tepelnรฉ rozvody vลพdy prepoฤรญtaลฅ a tepelnรบ sieลฅ nadimenzovaลฅ podฤพa aktuรกlnych potrieb tepla na vykurovanie. Kaลพdรฉ zateplenie a obnova budovy zniลพuje spotrebu energie, no ak sa pri tom neuvaลพuje o vรฝmene starรฝch potrubรญ, mรดลพe sa tรกto spotreba energie navyลกovaลฅ, a to pre tepelnรฉ straty v rozvodoch.

Ak klesne potreba tepla v bytovรฝch domoch, starรฉ predimenzovanรฉ siete, naprojektovanรฉ na vรคฤลกie projektovรฉ prรญkony, musia prenรกลกaลฅ vรคฤลกรญ prietok, a tak nahrievaลฅ vรคฤลกie mnoลพstvo teplonosnรฉho mรฉdia. Aj napriek moลพnรฉmu znรญลพeniu teplotnรฉho spรกdu (zรกkladnรก รบprava vo vรฝhrevni) sa vลกak mnoลพstvo prietoku, ktorรฉ je potrebnรฉ ohriaลฅ, nezmenรญ.

Predizolovanรฉ oceฤพovรฉ tepelnรฉrozvody s alarm systรฉmom
Predizolovanรฉ oceฤพovรฉ tepelnรฉ rozvody s alarm systรฉmom | Zdroj: Ing. Eva ล varcovรก, Katedra technickรฝch zariadenรญ budov, Stavebnรก fakulta STU vย Bratislave, NRG flex, s. r. o.

Na kaลพdรฝ projekt je potrebnรฉ pozeraลฅ komplexne. Treba sa zamyslieลฅ nad montรกลพou, tepelnรฝmi stratami v potrubiach, materiรกlom potrubรญ a poฤรญtaลฅ aj s vรฝkopmi. Kaลพdรฉ predizolovanรฉ potrubie mรก inรฉ vlastnosti, hrรบbku steny mรฉdionosnej rรบrky a celkovรบ hrรบbku tepelnej izolรกcie.

Vhodnรฝm rieลกenรญm pre tento typ projektov sรบ beลพnรฉ zosieลฅovanรฉ predizolovanรฉ potrubia PE-Xa do 95 ยฐC/6 bar s rรดznou tepelnou izolรกciou, ktorรฉ umoลพลˆujรบ nรกjsลฅ balans medzi hrรบbkou izolรกcie a flexibilitou potrubรญ. ฤŽalลกรญm vhodnรฝm variantom predizolovanรฝch plastovรฝch potrubรญ sรบ potrubia do 95 ยฐC/10 bar, ktorรฉ majรบ termoplasticky zosilnenรบ mรฉdionosnรบ rรบrku o aramidovรฉ vlรกkno.

Pouลพรญvajรบ sa predovลกetkรฝm na rozvody teplej vody s dimenziami aลพ do DN160, ktorรฉ sรบ vhodnรฉ aj pre vรคฤลกie sรญdliskรก.ย  Flexibilnรฉ predizolovanรฉ potrubia majรบ viacero vรฝhod, sรบ veฤพmi ohybnรฉ, navinutรฉ na kotรบฤoch do dฤบลพok aลพ 250 m, ฤo predstavuje veฤพkรบ vรฝhodu aj z hฤพadiska menลกieho poฤtu spojov, ktorรฉ je potrebnรฉ pouลพiลฅ v porovnanรญ napr. s predizolovanรฝm oceฤพovรฝm potrubรญm.

Aplikรกcia double rรบrok (dve rรบrky umiestnenรฉ v spoloฤnej tepelnej izolรกcii) zaruฤuje veฤพmi nรญzke tepelnรฉ straty v rozvodoch a umoลพลˆuje ohnutie bez pouลพitia kolien.
Prechod medzi plastom aย oceฤพou moลพno realizovaลฅ pri plastovom predizolovanom potrubรญ maximรกlne do 115 ยฐC/10 aลพ 16 bar.

Double predizolovanรฉ potrubia sย dimenziou aลพ do 2x DN90 predstavujรบ vรฝraznรบ รบsporu najmรค pri vรฝkopovรฝch prรกcach, pretoลพe vย porovnanรญ so single potrubiami potrebujรบ oveฤพa menลกiu ลกรญrku vรฝkopu. Kombinรกciou predizolovanรฝch oceฤพovรฝch aย plastovรฝch potrubรญ, teda hybridnรฉho systรฉmu, moลพno zรญskaลฅ vรฝhody oboch systรฉmov.

ฤŽalลกรญm veฤพmi vyuลพรญvanรฝm materiรกlom sรบ oceฤพovรฉ predizolovanรฉ potrubia. Ich maximรกlne zaลฅaลพenie je do 148 ยฐC a 25 bar. Predstavujรบ tak vhodnรฉ rieลกenie pre horรบcovody a vรคฤลกie dimenzie. [6]

Na zรกver

Sprรกvnymi krokmi pri obnove budov spolu s obnovou tepelnรฝch sietรญ moลพno prispieลฅ k celkovรฉmu znรญลพeniu tepelnรฝch strรกt v budove, ale aj v tepelnรฝch rozvodoch. Znรญลพenรญm prevรกdzkovรฝch nรกkladov sa usporia nemalรฉ investiฤnรฉ nรกklady.

Kombinรกciou plรกnovanรฉho nรกvrhu zdrojov tepla s vyuลพitรญm obnoviteฤพnรฝch zdrojov energie, vhodne zvolenรฝmi dimenziami a materiรกlmi tepelnรฝch rozvodov, sprรกvnou vรฝstavbou, ale aj obnovou bytovรฝch budov sa dรก prispieลฅ k celkovรฉmu znรญลพeniu emisiรญ CO2, skvalitneniu dodรกvky tepla k odberateฤพom a aj k tepelnej pohode uลพรญvateฤพov bytovรฝch domov.
