Budova Europa Shopping Center sa rozžiarila

Osvetľovacia zostava

Návrh osvetľovacej techniky je dielom nemeckého dizajnéra osvetlenia Jensa Probsta zo spoločnosti A&O a Ing. Jozefa Švantnera zo spoločnosti SLOS Slovensko v spolupráci s Ing. Júliusom Szárazom, výrobcom LED svietidiel – LeaderLight Slovensko.

O návrh a realizáciu riadiaceho systému osvetlenia a programovanie scén osvetlenia sa postaral Ing. Juraj Žirka zo spoločnosti pro JGS – Slovensko.

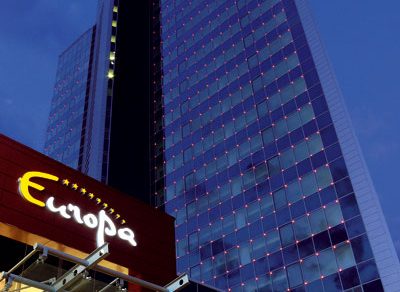

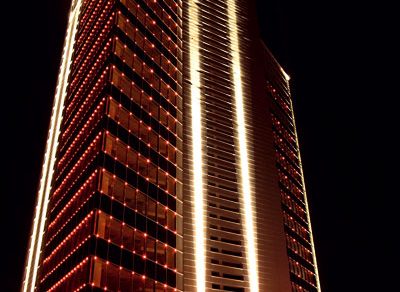

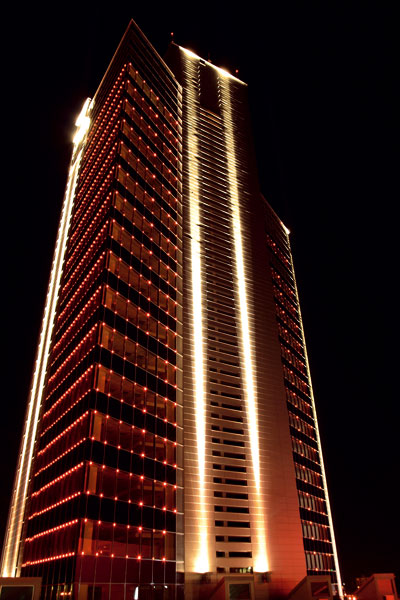

Na fasáde s výškou 87 metrov 22-poschodovej budovy sa z vnútornej strany okien nainštalovalo 2 040 svietidiel LL LED DOT. Každý svetelný bod pozostáva len zo štyroch výkonových RGB OneChip LED svetelných zdrojov, ktoré možno plynulo stmievať v rozpätí od 0 do 100 %. Zároveň je možná dynamická zmena farby v celom rozsahu spektra – ide o RGB aditívne miešanie farieb. Každé dve svietidlá sa pripájajú cez zákazkový LED EBC driver, ktorý sa ovláda prostredníctvom DMX linky a súčasne slúži ako zdroj pre svietidlá. Napájanie pre LED EBC driver sa spína na každom poschodí pomocou stýkačov s využitím relé jednotky LL.

Hlavnou výhodou týchto svietidiel je ich miniatúrny rozmer a nízka spotreba elektrickej energie. Bežný režim svietenia LED sa spúšťa asi na 30 % celkového možného výkonu LED svetelných zdrojov, čo predstavuje približne 8 kW príkonu na celú budovu. Svietidlá vôbec nezasahujú do vonkajšej fasády, takže nemenia ráz architektúry a počas dňa ich nie je vidieť.

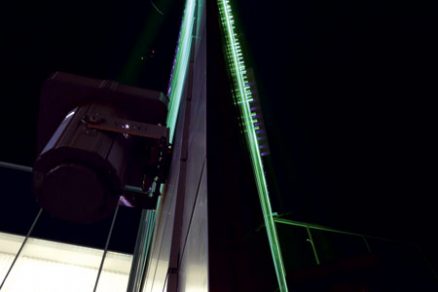

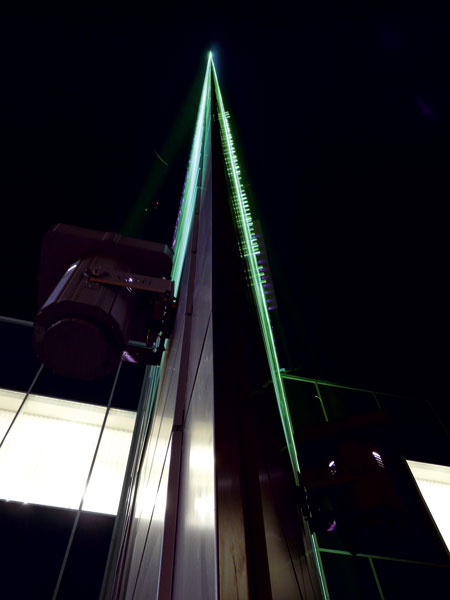

Celkový ráz a architektúru budovy dokresľuje 8 pevne namontovaných špe­ciálnych výbojkových svetlometov FALCON STATIC ARC (s 2 000 W halogenidovou výbojkou nového typu XBO – SKY FALCON^® ARC colour s CMY miešaním farieb) a 3 kusy špeciálnych pohyblivých výbojkových svetlometov FALCON BEAM ARC white (s 3 000 W výbojkou XBO), umiestnených na streche budovy. Extrémne úzko vyžarujúca dvojstupňová optika svetlometov a umiestnenie svietidiel opticky predlžujú budovu a kopírujú jej rovnú čistú líniu.

Riadenie osvetlenia

Centrálny styk s používateľom tvorí e:cue programátor – špecializovaný program, ktorý dokáže ovládať nielen maticové LED zariadenia, ale aj klasické DMX svietidlá. Okrem hlavnej možnosti profesionálneho riadenia osvetlenia ponúka špeciálne multimediálne funkcie, ako sú automatické a interaktívne sekvenčné logické riadenie. Rozšírená verzia e:cue programátora Enterprise poskytuje okrem štandardných základným funkcii programovania aj rozšírené funkcie, napr. možnosť spínania programov podľa východu a západu slnka, ovládanie spúšťania multimédií a rôznych externých zariadení a v neposlednom rade aj prispôsobenie funkcií pomocou skriptovacieho jazyka.

Dôležitou súčasťou sú aj pripravené importy pre bmp obrázky, video a generovanie efektov podľa matematických funkcií zapísaných v skripte. Príslušným naprogramovaním možno vytvárať ľubovoľné scény a plynulo meniteľné grafické obrazce. Multimediálne LED osvetlenie umožňuje zmenu farby, ako aj dynamiky vnímaného efektu a okrem osvetlenia ho možno využiť na reklamné a efektové účely.

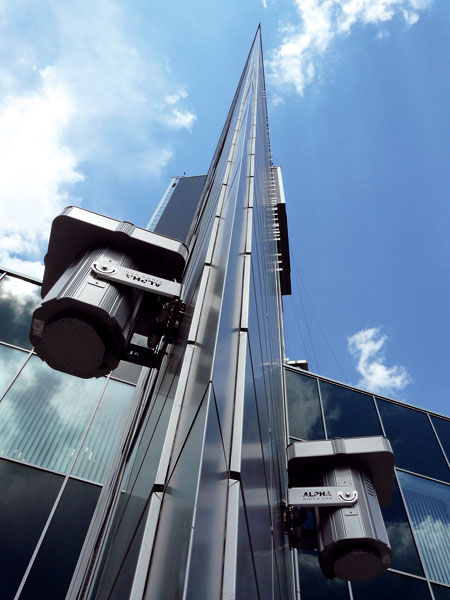

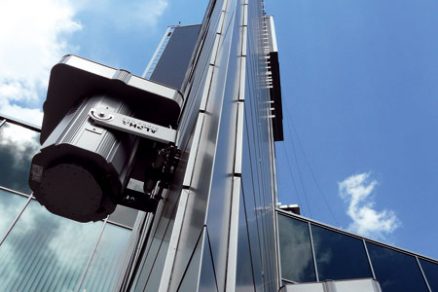

Špeciálny výbojkový svetlomet falcon static arc

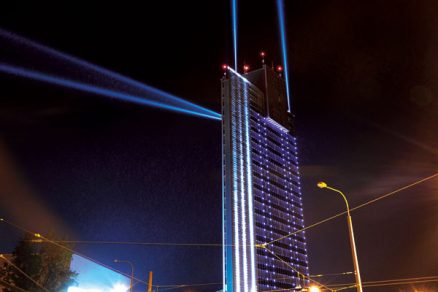

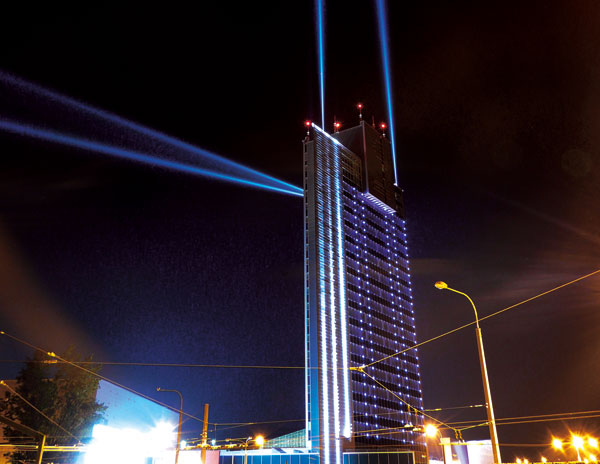

Pomocou všetkých LED svietidiel a výbojkových svetlometov možno nainscenovať noblesnú svetelnú show. Vyvrcholením celého predstavenia je spustenie troch pohyblivých svetlometov umiestnených na streche budovy. Svietidlá sú nainštalované v hornej časti budovy a pri ich spustení sa vytvára ilúzia nekonečnej fasády, z ktorej svetlo je viditeľné až vo Zvolene.

Celú atmosféru vhodne dopĺňa osvetlenie fontány vo vstupnej časti. Vo fontáne sa pod vodnou hladinou nachádza 14 bodových svietidiel LL SPOT SingleChip RGB, ktorých farba a intenzita svetla sa môže plynulo meniť v celom rozsahu farebného spektra. Riadenie osvetlenia fontány sa realizuje pomocou e:cue-butlera. Centrálne ovládanie pomocou jedného programu zabezpečuje synchronizáciu všetkých svetiel, spúšťanie žalúzií pri spustení show a zapínanie zdrojov pre LED svietidlá na zníženie energetickej náročnosti.

Ing. Zuzana Szárazová
Foto: pro JGS

Autorka pôsobí v spoločnosti pro JGS, s. r. o., ktorá projektuje a realizuje osvetlenie, ozvučenie, konferenčné systémy, kamerové systémy, videotechniku, programovateľné ovládanie pre divadlá, TV a zábavu a špeciálne architektonické riešenia.
