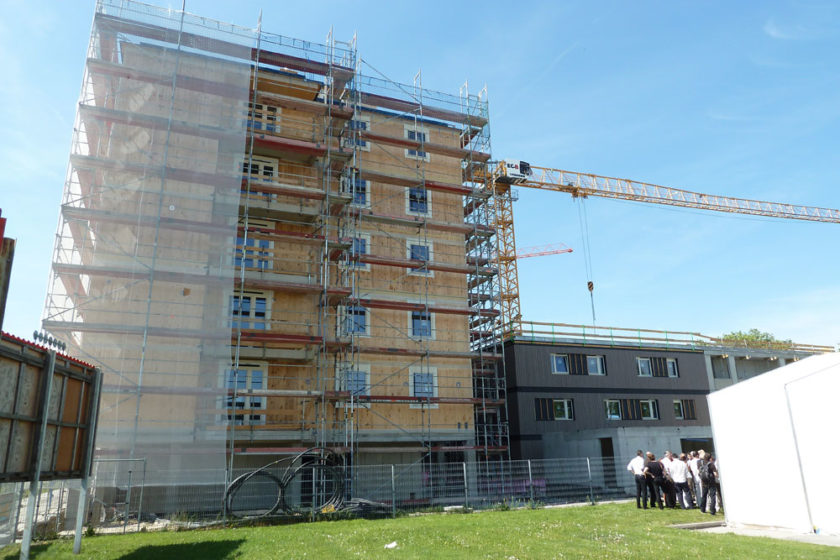

Drevenรก konลกtrukcia pre 7-podlaลพnรฝ bytovรฝ dom vo Viedni
Na vรฝchodnom okraji Viedne pribliลพne 50 km od slovenskรฝch hranรญc bol v roku 2012 dokonฤenรฝ bytovรฝ komplex s drevenou nosnou konลกtrukciou. Sedempodlaลพnรฝ bytovรฝ dom je moลพno postavenรฝ aj zย dreva zo slovenskรฝch lesov. Moลพno drevo po prejdenรญ hranรญc zmenรญ svoje vlastnosti tak, ลพe zatiaฤพ ฤo na Slovensku by mohli byลฅ zย neho postavenรฉ maximรกlne dve podlaลพia, za hranicami moลพno pridaลฅ nie jedno, nie dve, ale rovno ฤalลกie 4 podlaลพia!
Najvyลกลกรญ bytovรฝ dom zย dreva vo Viedni
Vo viedenskej ลกtvrti Donaustadt sa na zaฤiatku roka 2012 zaฤala vรฝstavba bytovรฉho domu, ktorรฝ je vย tomto ฤase domom sย najvyลกลกรญm poฤtom podlaลพรญ sย drevenou nosnou konลกtrukciou vo Viedni. Vย dome bude celkovo 101 bytov. Rakรบsko sa touto stavbou zaradilo medzi krajiny sย trendom vyuลพรญvania dreva vย rozsiahlych stavbรกch vย mestskom priestore (Nemecko, ล vajฤiarsko, Taliansko, Veฤพkรก Britรกnia, …).
Krรญลพom lepenรฉ drevo ako nosnรก konลกtrukcia
Inovatรญvne rieลกenie tohto projektu je vรฝsledkom sรบลฅaลพe, ktorรบ vypรญsalo mesto Viedeล sย heslom โDrevostavby vย mestskom priestoreโ. Vรญลฅaznรฝ projekt pochรกdza zย dielne architektonickรฝch kancelรกriรญ Hagmลฑller Architekten aย Schluder Architekten.
Vย lete 2008 bola schvรกlenรก novela predpisu (Richtlinie OIB1-Gleichwertigkeit der Materialien โ voฤพnรฝ slov. preklad: Smernica OIB1-rovnocennosลฅ materiรกlov), vย ktorej boli po prvรฝkrรกt definovanรฉ okrajovรฉ podmienky pre pouลพitie dreva vo viacpodlaลพnรฝch budovรกch triedy 5 (Gebรคudeklasse 5), t.j. vรฝstavba maximรกlne siedmych podlaลพรญ.
Bytovรฝ komplex pozostรกva zย jednรฉho 7-podlaลพnรฉho objektu „A“(Schluder Architekten) aย zย troch niลพลกรญch โ trojpodlaลพnรฝch objektov „B“ (Hagmลฑller Architekten). Sedempodlaลพnรฝ objekt mรก jedno podzemnรฉ aย jedno nadzemnรฉ podlaลพie zo ลพelezobetรณnu, zvyลกnรฝch 6 podlaลพรญ bolo postavenรฝch za 3 mesiace zย krรญลพom lepenรฉho dreva (CLT). Zย CLT sรบ postavenรฉ nosnรฉ aj nenosnรฉ steny, CLT je pouลพitรฉ aj ako drevenรก ฤasลฅ spriahnutรฝch drevobetรณnovรฝch stropov. Komunikaฤnรฉ ลกachty pre vรฝลฅah aย schodisko sรบ postavenรฉ zo ลพelezobetรณnu. Tieto konลกtrukcie zรกroveล slรบลพia ako vรฝstuลพnรฉ prvky objektu.

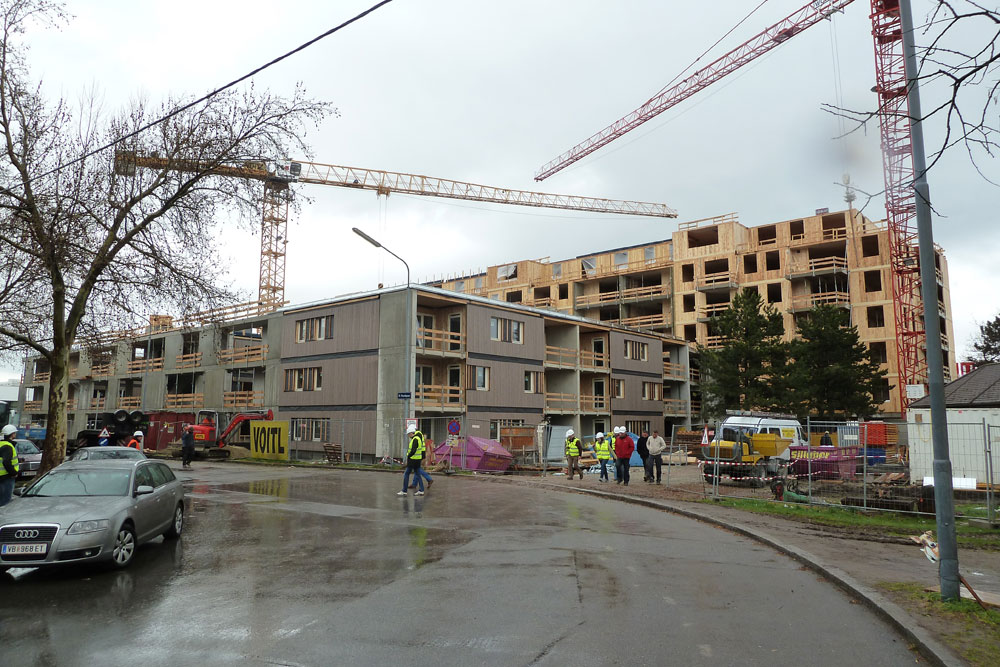

Trojpodlaลพnรก ฤasลฅ „B“, v pozadรญ 7-podlaลพnรฝ objekt „A“

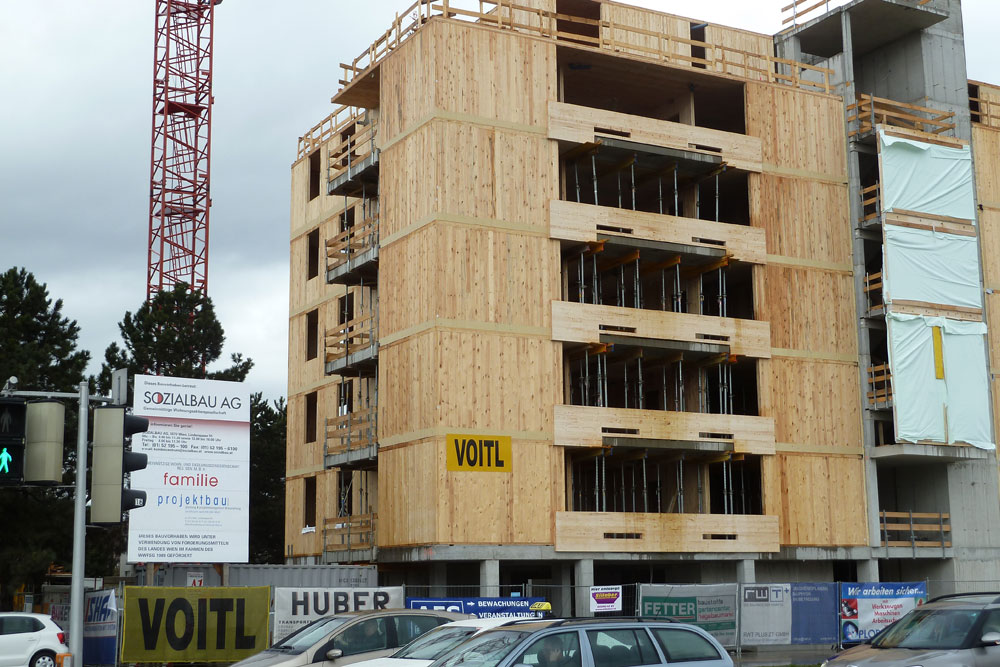

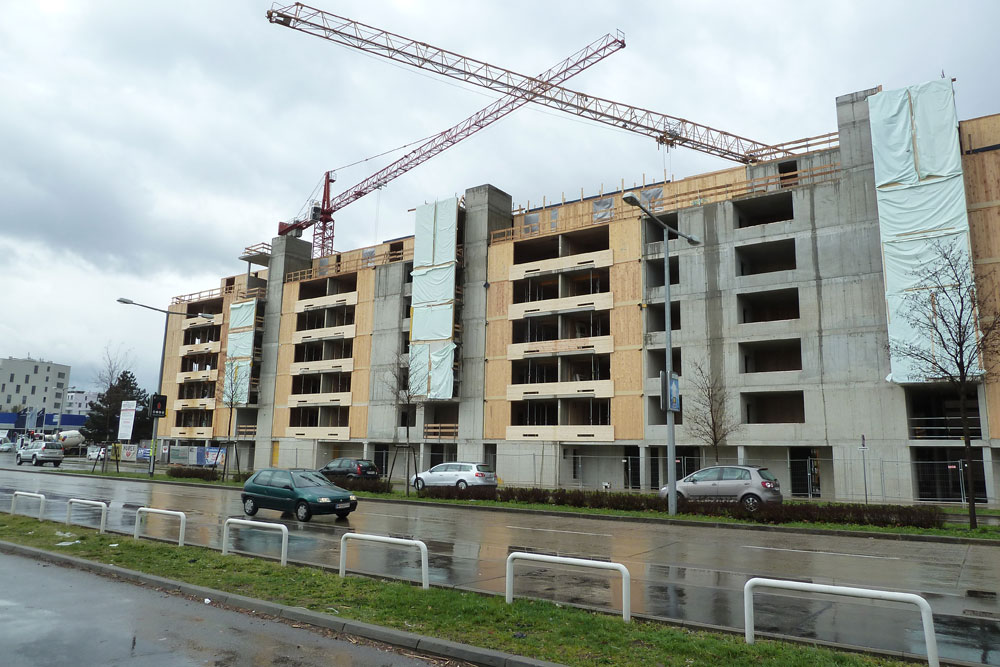

Pohฤพad na objekt „A“ z Wagramer Strasse na konci marca 2012

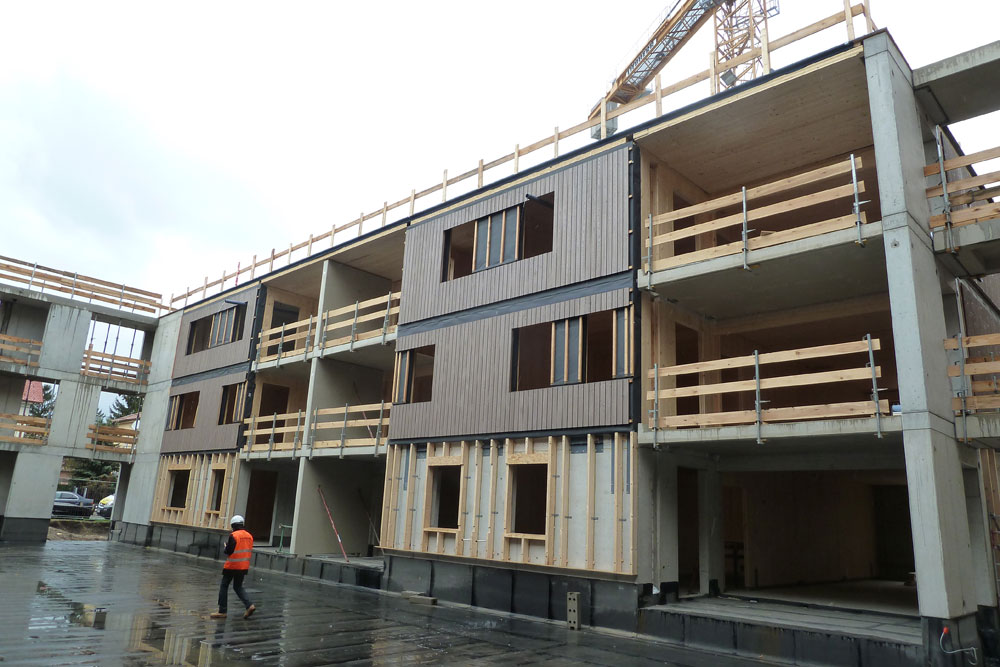

Jeden z troch objektov „B“
Spriahnutรฉ drevobetรณnovรฉ stropy sย krรญลพom lepenรฝm drevom majรบ hrรบbku 212mm (132 mm CLT +ย 80 mm betรณnovรก doska vystuลพenรก sieลฅovinou aย vย prรญpade dvojpoฤพovรฝch nosnรญkov aj nadpodperovou vรฝstuลพou). Drevobetรณnovรบ dosku sย materiรกlom CLT moลพno povaลพovaลฅ za pilotnรฝ projekt. Ako spriahovacie prostriedky boli pouลพitรฉ ลกpeciรกlne skrutky SFS pre drevobetรณn osadenรฉ vลพdy vo dvojiciach pod uhlom 45 stupลov.

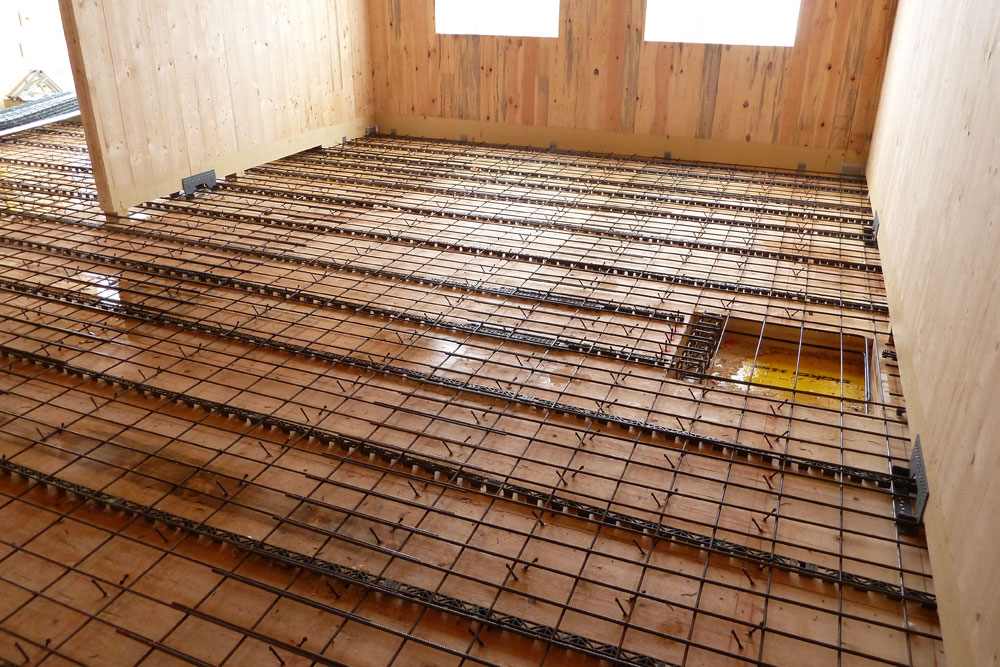

Prรญprava spriahnutรฉho drevobetรณnovรฉho stropu

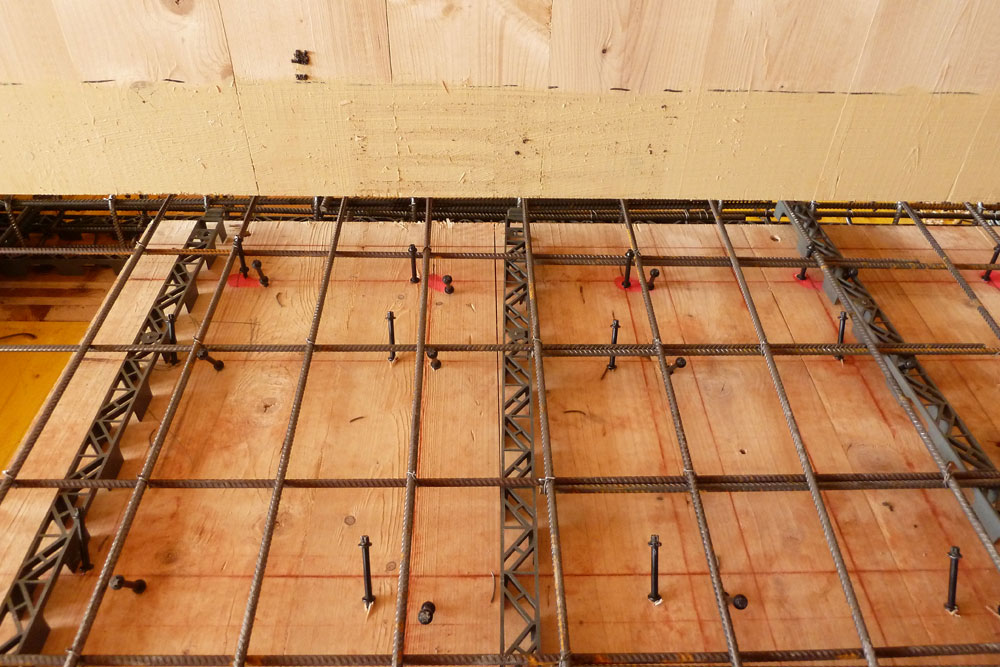

Strop – detail spriahovacรญch prostriedkov SFS
Najvรคฤลกie rozpรคtie stropov je 6,2 m. Vย pรดvodnom zรกmere sa uvaลพovalo so stropnรฝmi drevobetรณnovรฝmi prefabrikรกtmi, aby betรณnovรก doska robila prirodzenรบ ochranu dreva pred daลพฤom poฤas montรกลพe. Tรกto verzia bola zmenenรก na betonรกลพ na stavbe, pretoลพe vรฝstavba samotnรฝch CLT-elementov bola oveฤพa rรฝchlejลกia, ako by bolo ฤakanie na zretie betรณnu prefabrikรกtov. Po vybudovanรญ ลฝB ฤastรญ domu prebehla montรกลพ stien aย stropov po jednotlivรฝch podlaลพiach.

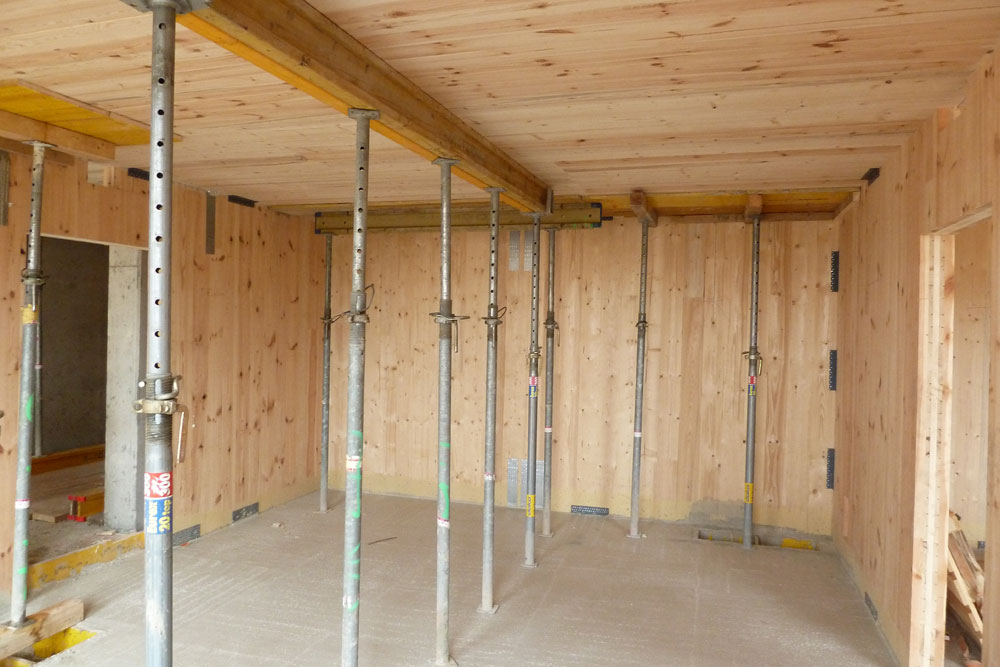

Podopretie stropu pred betonรกลพou
Dobrรก spoluprรกca architekta, statika, vรฝrobcu krรญลพom lepenรฉho dreva (firma Binder Holz) aย montรกลพnej firmy โspรดsobilaโ, ลพe drevenรก konลกtrukcia bola zmontovanรก veฤพmi rรฝchlo. Tvary jednotlivรฝch elementov (stenovรฝch aย stropnรฝch) dodรกval statik vย sรบฤinnosti sย architektom vรฝrobcovi vย takej forme, ลพe na stavbe nebolo potrebnรฉ robiลฅ ลพiadne dodatoฤnรฉ otvory (aj keฤ do dreva je to vย porovnanรญ sย ostatnรฝmi materiรกlmi podstatne jednoduchลกie). Zรกroveล presnosลฅ jednotlivรฝch dielcov bola na desatiny milimetra.

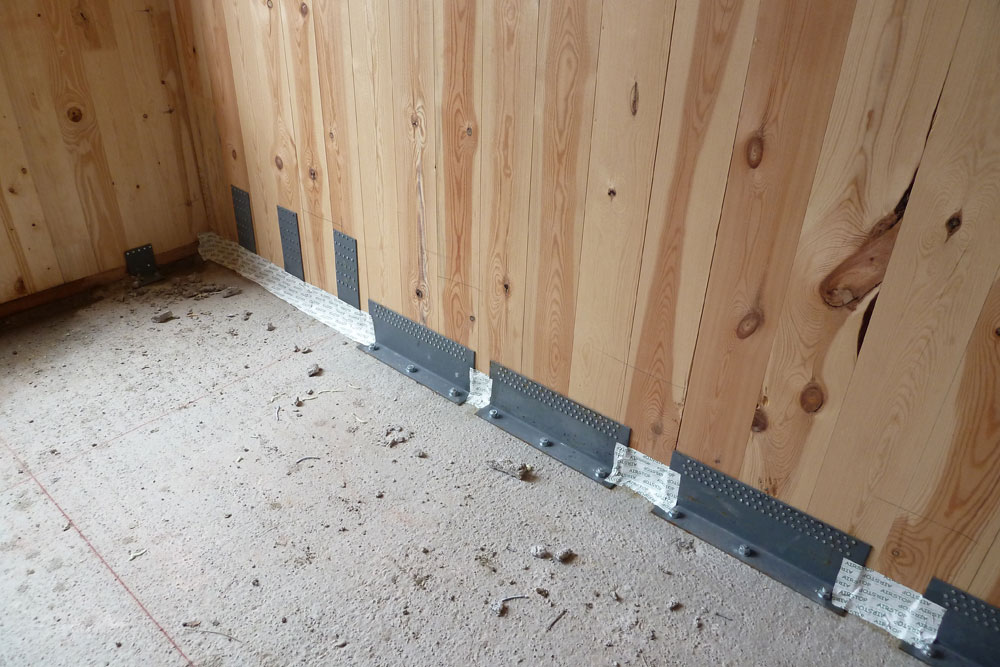

Kotvenie nosnรฝch stien na ลฅah a strih

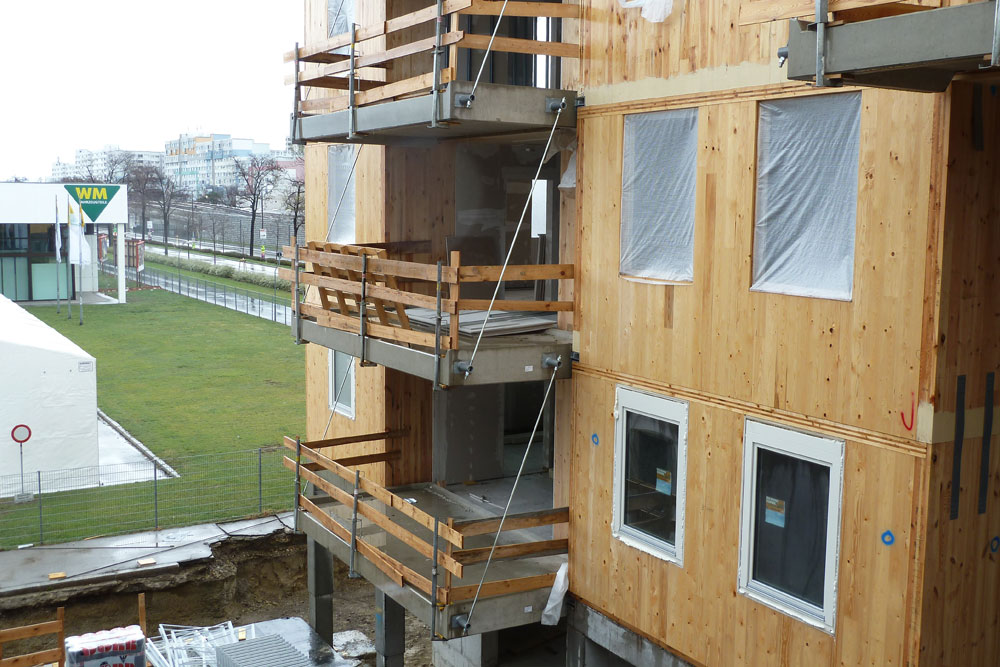

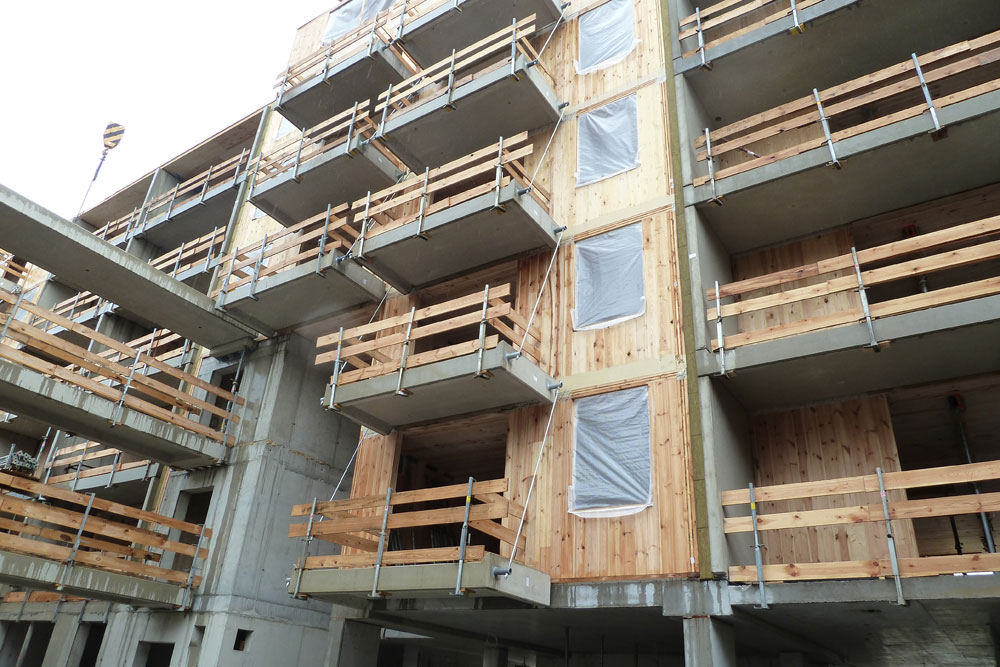

Zรกves prefabrikovanรฉho ลฝB balkรณna
Zรกves balkรณnov – detail

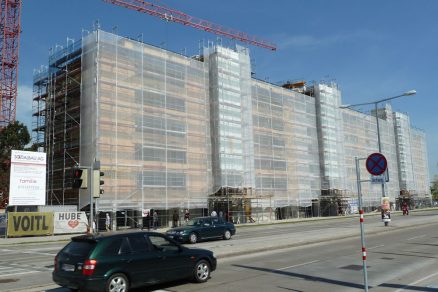

Prรญprava na montovanie fasรกdy, mรกj 2012

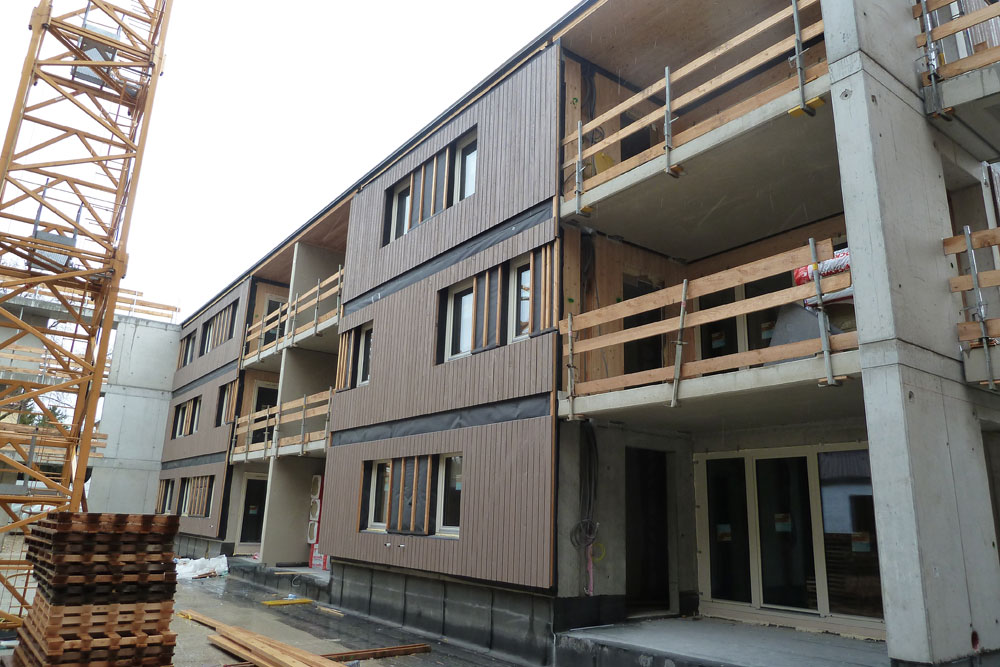

Montรกลพ drevenej fasรกdy na objekte „B“
Koncept poลพiarnej ochrany
Podฤพa vyลกลกie spomenutej smernice majรบ stavby do troch podlaลพรญ spฤบลaลฅ poลพiadavky REI 60. Vย stavbรกch do sedem podlaลพรญ musรญ prvรฝch 6 podlaลพรญ spฤบลaลฅ REI 90 aย poslednรฉ podlaลพie REI 60. Pouลพitรญm drevenรฝch masรญvnych stien aย sรกdrokartรณnovรฝch obkladov boli tieto poลพiadavky splnenรฉ. Nรกzory na poฤet vrstiev sรกdrokartรณnu sa vย odbornรฝch kruhoch odliลกujรบ, viacerรญ (nielen) rakรบski odbornรญci povaลพujรบ sรบฤasnรฉ predpisy za veฤพmi prรญsne (!!!…), pretoลพe poลพiarna odolnosลฅ samotnรฉho dreva je vย masรญvnych konลกtrukciรกch veฤพmi vysokรก.
Budรบcnosลฅ dreva (a stavebnรญctva?) vo viacpodlaลพnรฝch budovรกch
Vย jednom m3 dreva je uloลพenรฝ uhlรญk pribliลพne z jednej tony CO2. Pri posudzovanรญ stavieb je vย krajinรกch Zรกpadnej Eurรณpy beลพnรฉ, ลพe sa musรญ vykรกzaลฅ, koฤพko CO2 sa vyprodukovalo pri stavbe danรฉho objektu aย akรฝ podiel materiรกlov resp. energie pochรกdza zย obnoviteฤพnรฝch zdrojov. Pri tรฝchto bilanciรกch je drevo vย porovnanรญ sย ostatnรฝmi materiรกlmi jasnรฝm vรญลฅazom.
Zrejme aj preto sa uvaลพuje vo Viedni sย vรฝstavbou 20-podlaลพnej budovy aย vo Vancouveri dokonca 30-podlaลพnej budovy sย drevenou nosnou konลกtrukciou…
doc. Ing. Jaroslav Sandanus, PhD.
Katedra kovovรฝch a drevenรฝch konลกtrukciรญ
SvF STU v Bratislave
