Drevená konštrukcia zimného štadióna v Jičíne
Nadchádzajúca zimná sezóna bude premiérová pre nový zimný štadión v českom Jičíne. Investorom neobvyklej stavby s unikátnou konštrukciou z drevených lepených nosníkov je mesto Jičín a generálnym dodávateľom spoločnosť VCES, a. s. Drevenú konštrukciu realizovala trutnovská spoločnosť KASPER CZ.
Nosná konštrukcia je vyrobená z lepeného lamelového dreva. Jej rozpätie v priečnom smere je 42 metrov a v pozdĺžnom 72 metrov.
Hlavným nosným prvkom je dvojkĺbový rám profilu, ktorý sa nachádza v strednej časti konštrukcie, a ktorý je montážne rozdelený na tri časti.

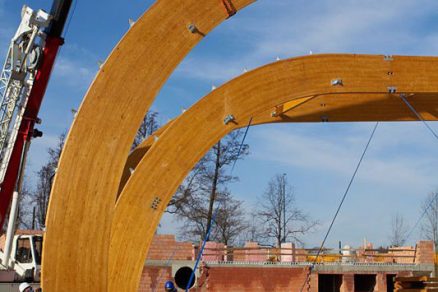

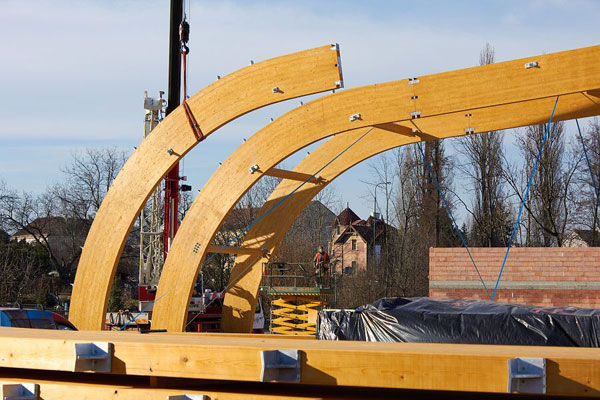

Krajné polia rámu sú oblúkové, stredná časť je sedlová, vzopätie oblúka je 9 400 mm.
Najväčším prvkom stavby je stredná časť hlavného rámu, ktorá meria 22 metrov a má hmotnosť takmer štyri tony. Priestorovú tuhosť istia tri prstence stužidiel, ktoré sú doplnené v hlavnej časti hrebeňovým stužidlom (nie je v nijakom slovníku SJ) a oceľovými ťahadlami v krajným poliach hlavného rámu.
–>–>

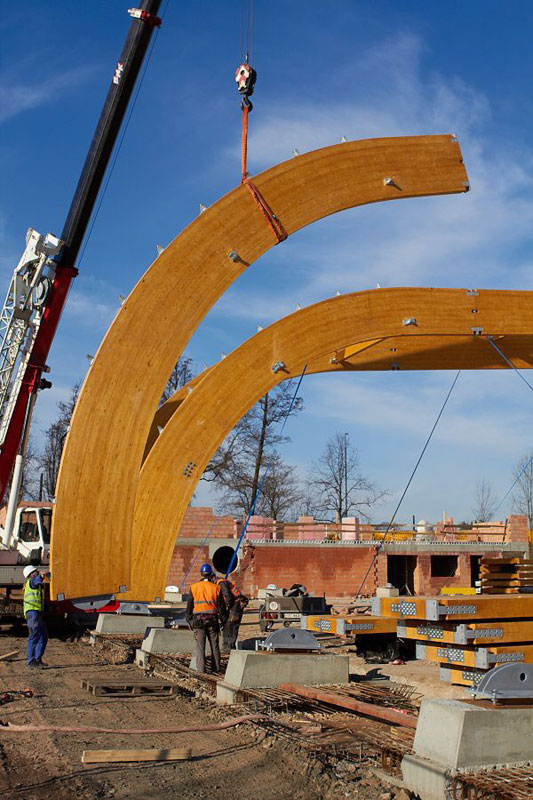

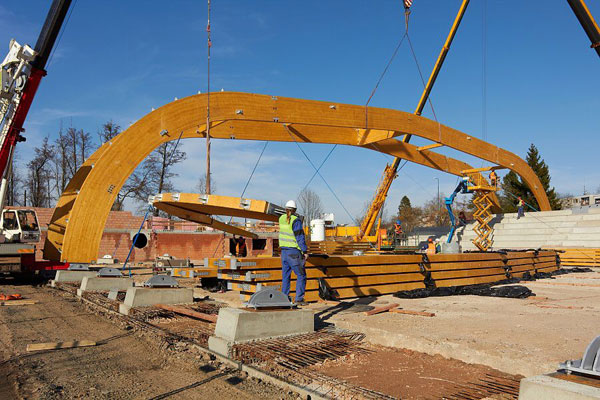

Krajné oblúkové časti sa pri montáži pripevnili k základovej konštrukcii jednou skrutkou M64.

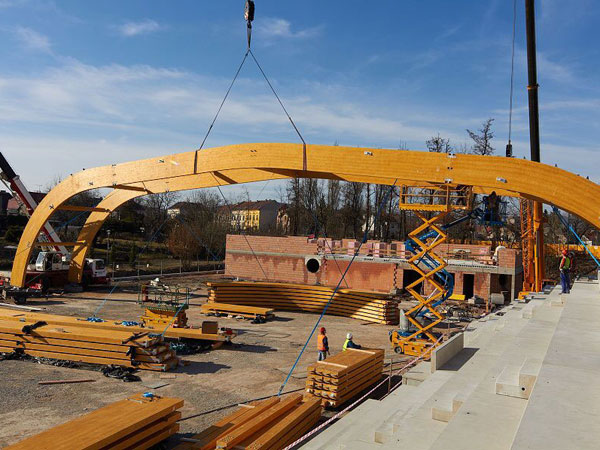

Na osadenie spojovacích prvkov montážnych spojov boli použité vysokozdvižné plošiny.

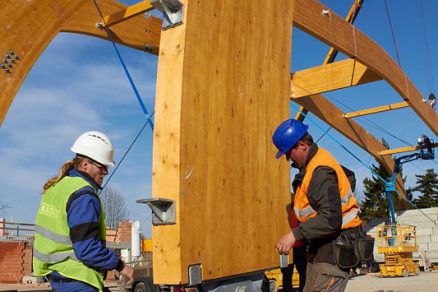

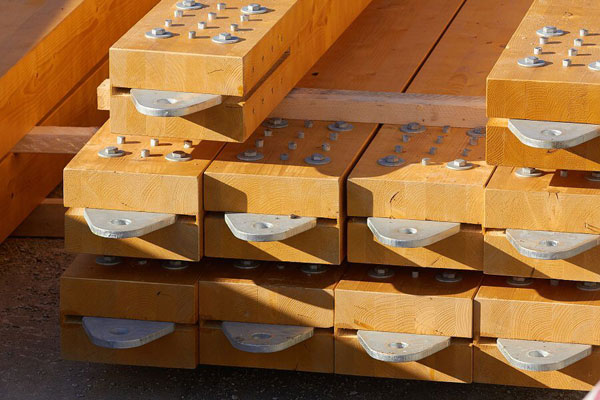

Aby montáž prebiehala rýchlejšie, väčšina prvkov bola na nosné časti osadená už počas výroby alebo priamo na stavbe ešte pred samotnou montážou.

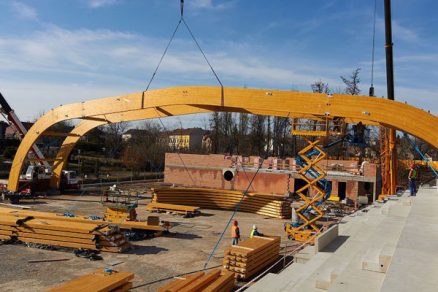

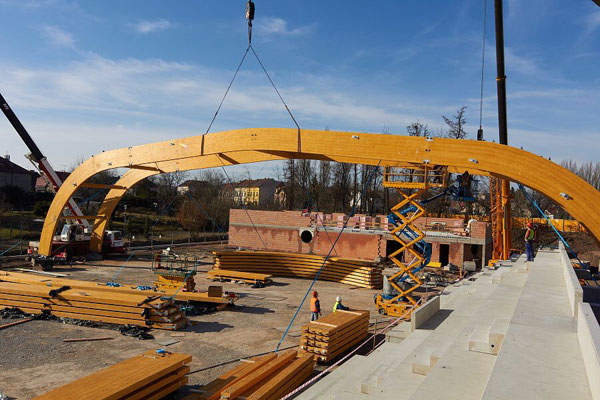

Montáž drevenej konštrukcie, ktorá trvala len tri týždne, si vyžiadala tri súčasne spolupracujúce žeriavy. Poloha jednotlivých žeriavov bola detailne rozkreslená vo výkresovej dokumentácii pre každú fázu zvlášť.
