Drevenรฝ krov kaลกtieฤพa v Oลกฤadnici

Stavebnotechnickรฝ prieskum krovu kaลกtieฤพa vย Oลกฤadnici sa realizoval vย marci 2013. Zameriaval sa na stanovenie rozsahu aย stupลˆa poลกkodenia jednotlivรฝch prvkov krovu aย nรกslednรฉ vyhodnotenie celkovรฉho stavu konลกtrukcie. Skutkovรฝ stav drevenej konลกtrukcie sa posรบdil najskรดr vizuรกlne aย potom aj prรญstrojovรฝmi metรณdami.

02bobekova big image
12bobekova big image
15bobekova big image
14bobekova big image
dreveny krov kastiela v oscadnici 7126 big image
11bobekova big image
07bobekova big image
06bobekova big image
Histรณria kaลกtieฤพa vย Oลกฤadnici

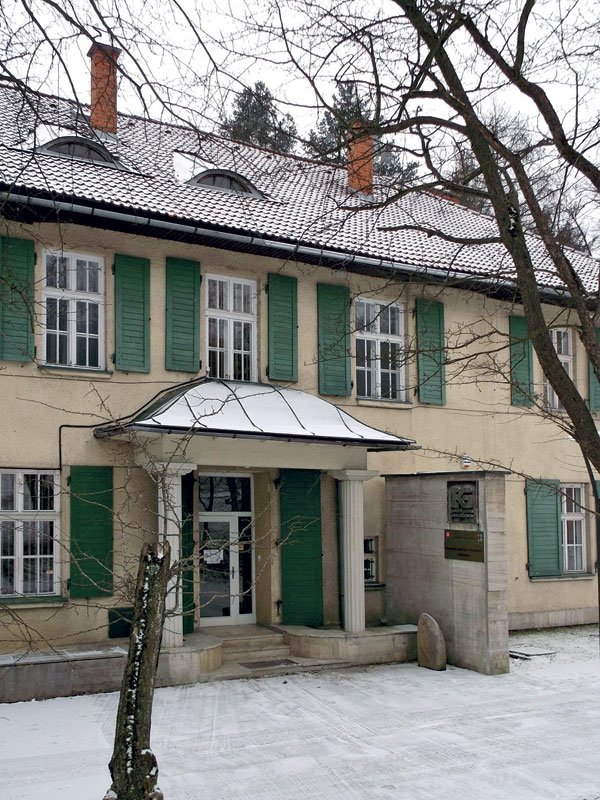

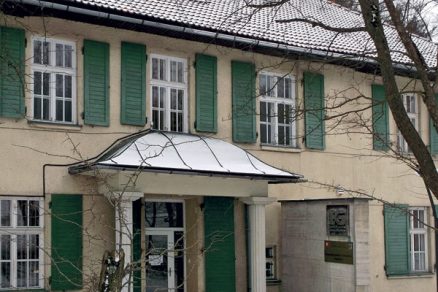

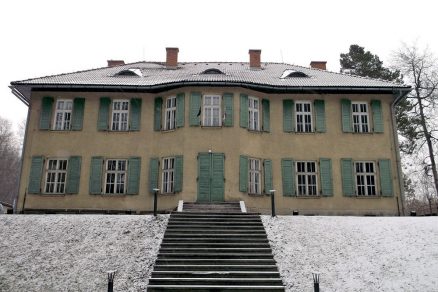

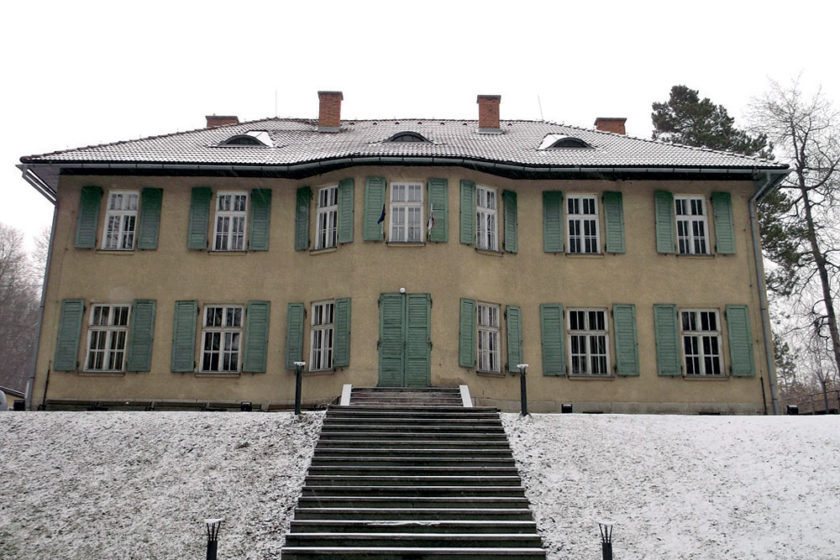

Obec Oลกฤadnica leลพรญ vย severozรกpadnej ฤasti Slovenskej republiky vย okrese ฤŒadca. Lokalitu, vย ktorej dnes stojรญ kaลกtieฤพ, kรบpil na zaฤiatku 20. storoฤia pruskรฝ grรณf Ballestrem od pรดvodnรฉho majiteฤพa Arnolda Poppera. Na tomto รบzemรญ dal novรฝ majiteฤพ postaviลฅ vย rokoch 1910 aลพ 1913 kaลกtieฤพ, ktorรฝ mal slรบลพiลฅ ako poฤพovnรญcke sรญdlo, aย vย jeho okolรญ zriadil lesopark sย rozlohou viac ako tri hektรกre. Budova je dvojtraktovรก aย dvojpodlaลพnรก, osovo symetrickรก aย je orientovanรก pozยญdฤบลพne vย smere vรฝchod โ€“ zรกpad. Strecha budovy je sedlovรก.

Vย roku 1918 sa stala novรฝm majiteฤพom kaลกtieฤพa akciovรก spoloฤnosลฅ pre zuลพitkovanie dreva so sรญdlom vo Viedni. Vย tomto obdobรญ kaลกtieฤพ obรฝvali iba lesmajstri. Za pรดsobenia novรฉho majiteฤพa riaditeฤพa Oesera, ktorรฝ bol vlastnรญkom kaลกtieฤพa vย rokoch 1938 aลพ 1939, sa vย areรกli vybudoval dom koฤiลกa sย koฤiarลˆou aย maลกtale, ktorรฉ slรบลพili na chov vรฝberovรฝch konรญ. Pred prvou svetovou vojnou bola pristavenรก budova lesnej sprรกvy. Vย tomto obdobรญ pribudla ku kaลกtieฤพu zvernica sย rozlohou 20 hektรกrov, majetok uลพ patril รบฤastinnej spoloฤnosti Zelehos. Do kaลกtieฤพa sa zaviedol vodovod aย priamo pred budovou kaลกtieฤพa sa vybudovala malรก fontรกna. Blรญzko parku na oลกฤadnickom potoku sa postavil mlyn, smerom kย mestu sa tiahli chmeฤพnice pre ฤadฤiansky pivovar. Park vย okolรญ kaลกtieฤพa oddeฤพovala od cesty mohutnรก topoฤพovรก aleja, ktorรก siahala aลพ do mesta ฤŒadca.

Vย roku 1947 sa novรฝm majiteฤพom kaลกtieฤพa stal Ing. Petrovskรฝ, ktorรฝ si tu zriadil sรบkromnรบ obrazรกreลˆ. Neskรดr sa ฤalลกรญm majiteฤพom stala Mlynovรก รบฤastinnรก spoloฤnosลฅ sย riaditeฤพom Zuckermannom. Po znรกrodnenรญ preลกla sprรกva lesnรฉho majetku zo Zelehosu pod ลกtรกtne lesy, kaลกtieฤพ zaฤala spravovaลฅ Drevina, n. p. Turany aย vลกetky budovy sa preยญstavali na byty. Zaฤiatkom 60. rokov sa vย dolยญnej ฤasti parku zriadil autokemping aย betรณnovรก taneฤnรก plocha. Od roku 1976 je vlastnรญkom kaลกtieฤพa Kysuckรก galรฉria vย ฤŒadci.

Opis streลกnej konลกtrukcie
Kaลกtieฤพ vย Oลกฤadnici mรก pรดdorys vย tvare obdฤบลพnika sย rozmermi 11 ร— 22 m. Budova je dvojpodlaลพnรก aย osovo symetrickรก vย prieฤnom smere sever โ€“ juh. Vย pozdฤบลพnom smere vรฝchod โ€“ zรกpad je severnรก stena rovnรก, zatiaฤพ ฤo juลพnรก stena je vย strede vyklenutรก do tvaru pravidelnรฉho lichobeลพnรญka.

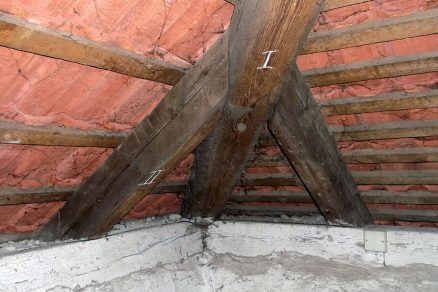

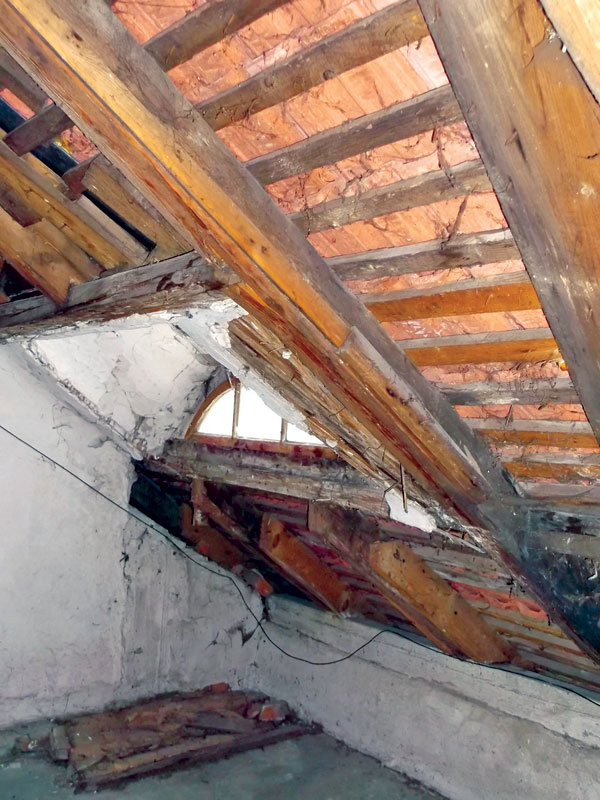

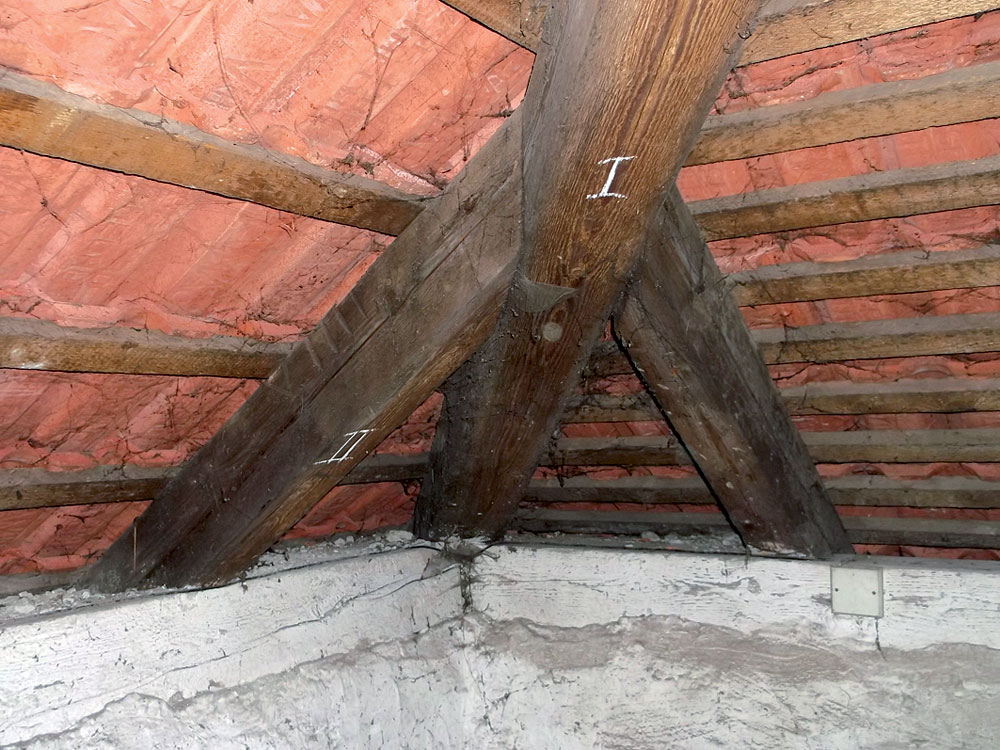

Strecha budovy je sedlovรก, pokrytรก ลกkridlou aย na oboch koncoch ukonฤenรก valbami. Zย hฤพadiska konลกtrukcie patrรญ krov medzi plnรฉ vรคznicovรฉ sรบstavy so stojatou stolicou. Hlavnรบ vรคzbu tvorรญ vรคznicovรก sรบstava, vย spodnej ฤasti ktorej sรบ krokvy osadenรฉ na pomรบrnice, vย stredovej ฤasti na vรคznice aย vย ลกtรญte sa oย seba opierajรบ. Krokvy sรบ navzรกjom spriahnutรฉ spodnรฝmi klieลกtinami umiestnenรฝmi pod vรคznicami aย vrchnรฝmi klieลกtinami medzi rozperami aย ลกtรญtom strechy. Vรคznice nesรบ stฤบpiky, ktorรฉ podopierajรบ ลกikmรฉ vzpery do vรคznรฝch trรกmov. Vรคznรฉ trรกmy nie sรบ priebeลพnรฉ, ale siahajรบ len po mรบry vstupu do podkrovia, do ktorรฝch sรบ uloลพenรฉ. Medzi vรคznicami sa nachรกdza rozpera. Vรคznรฉ trรกmy sรบ uloลพenรฉ nad podlahou. Pozdฤบลพne vystuลพenie zabezpeฤujรบ pรกsiky umiestnenรฉ vย pozdฤบลพnom smere medzi vรคznicami aย stฤบpikmi, ako aj vodorovnรฉ pรกsiky spรกjajรบce krokvy valby sย dvojicou stฤบpikov, ktorรฉ podopierajรบ vรคznice.

Konลกtrukcia valieb je na oboch koncoch strechy identickรก. Zรกkladom valby je trojica krokiev. Rohovรฉ krokvy sรบ osadenรฉ vย spodnej ฤasti do rohovรฉho spoja prieฤnej aย pozยญdฤบลพnej pomรบrnice, vย stredovej ฤasti sรบ osadenรฉ na rohovom spoji vรคznรญc sย rozperami aย vย ลกtรญte sรบ spojenรฉ sย dvoma krokvami poslednej prieฤnej vรคzby. Stredovรก krokva je vย spodnej ฤasti osadenรก na pomรบrnici, vย stredovej ฤasti na rozpere vรคznรญc aย vย ลกtรญte je opretรก oย dve rohovรฉ krokvy. Ostatnรฉ krokvy valby sรบ vย spodnej ฤasti osadenรฉ na pomรบrnice aย vo vrchnej ฤasti pripevnenรฉ kย trom hlavnรฝm priebeลพnรฝm krokvรกm.

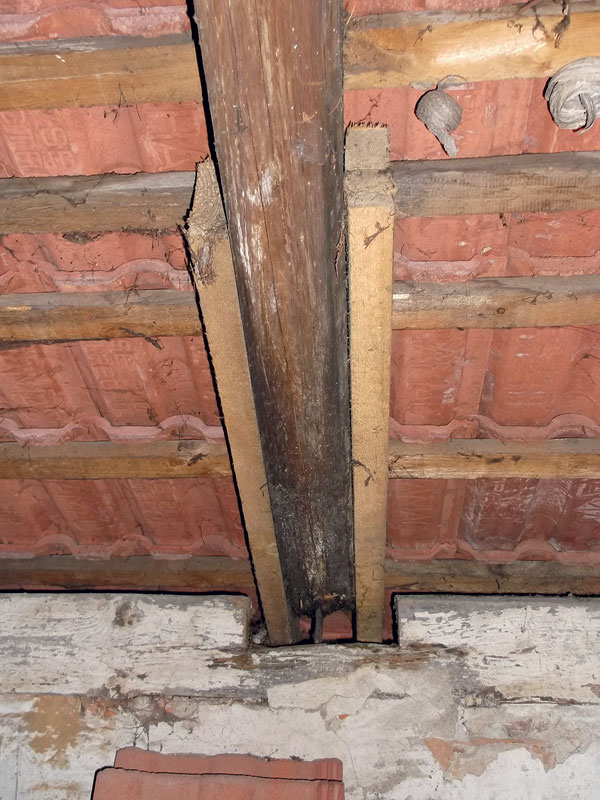

Vย roku 2002 sa realizovala rekonลกtrukcia streลกnej konลกtrukcie. Poฤas nej sa vymenila pรดvodnรก ลกkridlovรก krytina za novรบ krytinu Bramac. Zรกroveลˆ sa vykonala aj sanรกcia poลกkodenรฝch prvkov krovu. Poลกkodenรฉ krokvy sa spevnili prรญloลพkami aย pomรบrnice zase oceฤพovรฝmi hรกkmi vย tvare pรญsmena U.
–>–>

Stavebnotechnickรฝ prieskum
Stavebnotechnickรฝ prieskum krovu kaลกtieฤพa vย Oลกฤadnici sa vykonal sย cieฤพom zistiลฅ skutkovรฝ stav drevenej krovovej konลกtrukcie. Zameriaval sa predovลกetkรฝm na identifikรกciu miery poลกkodenia konลกtrukcie ako celku, ako aj poลกkodenia jednotlivรฝch prvkov. Prieskum sa robil vย troch etapรกch. Vย prvej etape sa zรญskali zรกkladnรฉ informรกcie oย objekte (histรณria, vek, zemepisnรก poloha). Na zรกklade tรฝchto informรกciรญ sa vypracovala podrobnรก vรฝkresovรก dokumentรกcia konลกtrukcie krovu, ktorรก poslรบลพila ako podklad pre ฤalลกรญ prieskum. Vย druhej etape sa vykonal prieskum na zรกklade vizuรกlneho zhodnotenia aktuรกlneho stavu aย poลกkodenia konลกtrukcie. Vizuรกlny prieskum sa zameriaval na odhalenie zjavnรฝch porรบch (poลพerky, vรฝletovรฉ otvory, hniloba, trhliny, nadmernรก vlhkosลฅ, nadmernรก tvarovรก deformรกcia prvkov, chรฝbajรบce prvky aย pod.).

Na podrobnejลกรญ prieskum sa pouลพili prรญstrojovรฉ metรณdy โ€“ nedeลกtruktรญvny ultrazvukovรฝ prรญstroj Fakopp Ultrasonic Timer aย vlhkomer GMH 3850 aย semideลกtruktรญvny odporovรฝ prรญstroj Resistograph IMLโ€“RESI F400. Vlhkosลฅ aย rรฝchlosลฅ ลกรญrenia ultrazvukovรฝch vฤบn sa merali na vลกetkรฝch dostupnรฝch prvkoch, odporovรก metรณda sa pouลพila len na prieskum vytypovanรฝch prvkov.

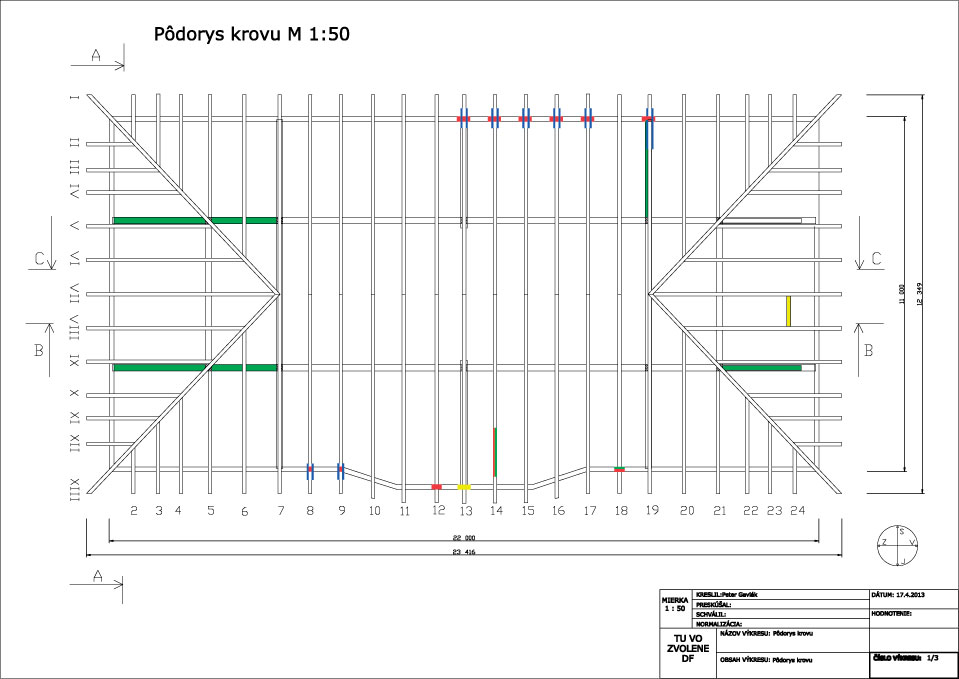

Vย tretej etape prieskumu sa na zรกklade informรกciรญ zรญskanรฝch vizuรกlnym, ako aj prรญstrojovรฝm prieskumom vyhodnotil celkovรฝ stav krovu, vlhkosลฅ, rรฝchlosลฅ ลกรญrenia ultraยญzvukovรฝch vฤบn, rozsah aย stupeลˆ poลกkodenia jednotlivรฝch prvkov krovu. Rozsah aย stupeลˆ poลกkodenia sรบ farebne vyznaฤenรฉ na na pรดdoryse krovu.

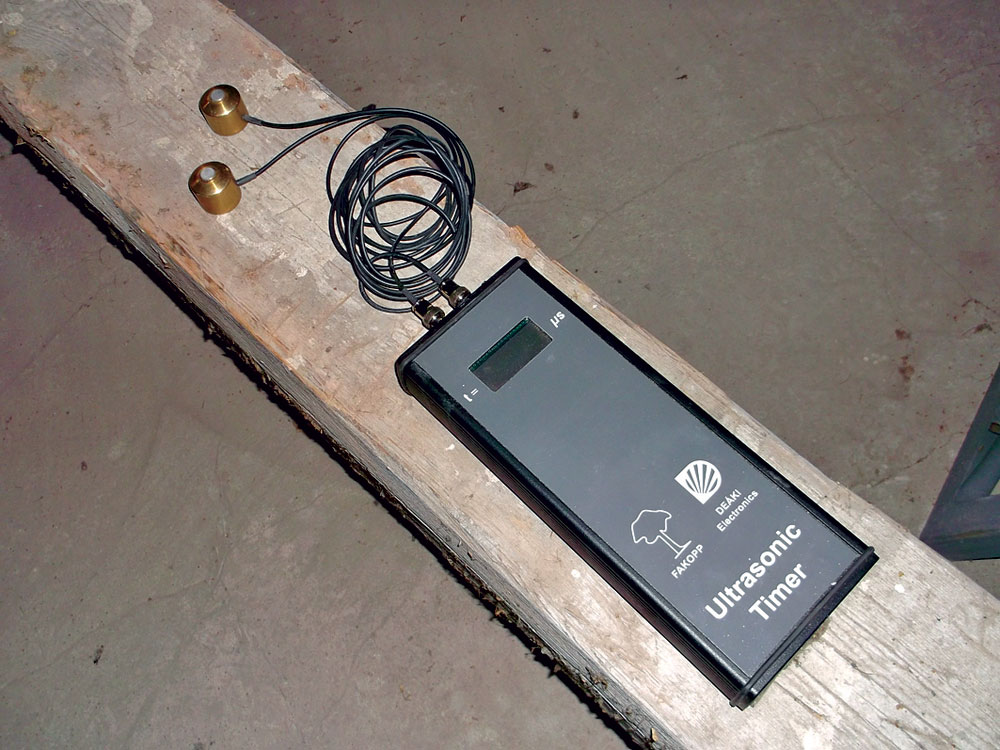

Fakopp Ultrasonic Timer
Fakopp Ultrasonic Timer je prรญstroj na nedeยญลกtruktรญvne hodnotenie vlastnostรญ aย defektov dreva aย drevenรฝch materiรกlov. Stanovenie defektov aย vlastnostรญ materiรกlov je moลพnรฉ na zรกklade merania rรฝchlosti ultrazvuku.

Princรญp ฤinnosti prรญstroja
Na materiรกl sa pripevnia dve rovnakรฉ piezoelektrickรฉ sondy. Krรกtky ultrazvukovรฝ impulz je vygenerovanรฝ elektrickรฝm vรฝbojom elektrรณdy vysielaฤa aย zรกroveลˆ sa zaฤรญna poฤรญtaลฅ ฤas. Vygenerovanรฝ impulz sa urฤitรฝ ฤas ลกรญri materiรกlom aย po chvรญli dorazรญ kย druhej elektrรณde โ€“ kย prijรญmaฤu. Signรกl druhej elektrรณdy zastavรญ poฤรญtanie ฤasu vo chvรญli, keฤ signรกl dosiahne prahovรบ hodnotu (0,12 V). ฤŒas prenosu ultrazvukovรฉho impulzu sa zobrazรญ na displeji prรญstroja vย mikrosekundรกch. Piezoelektrickรฉ elektrรณdy (45 kHz) sรบ navrhnutรฉ ลกpeciรกlne na hodnotenie dreva aย preglejky. So zvรคฤลกujรบcou sa vzdialenosลฅou medzi elektrรณdami klesรก hodnota prijรญmanรฉho signรกlu. Odporรบฤanรก vzdialenosลฅ medzi sondami je 25 aลพ 30 cm.

Vyhodnotenie stavebnotechnickรฉho prieskumu
Stavebnotechnickรฝ prieskum krovu kaลกtieฤพa vย Oลกฤadnici sa realizoval 14. 3. 2013. Vizuรกlny prieskum sa zameriaval na identifikรกciu vรฝraznรฝch poลกkodenรญ spรดsobenรฝch najmรค drevokaznรฝm hmyzom aย hubami. Vlhkosลฅ aย rรฝchlosลฅ ลกรญrenia ultrazvukovรฝch vฤบn sa merali na kaลพdom prรญstupnom prvku. Na vytypovanรฝch vรฝrazne poลกkodenรฝch prvkoch sa realizovali vrty prรญstrojom Resistograph na odhalenie vnรบtornรฉho poลกkodenia.

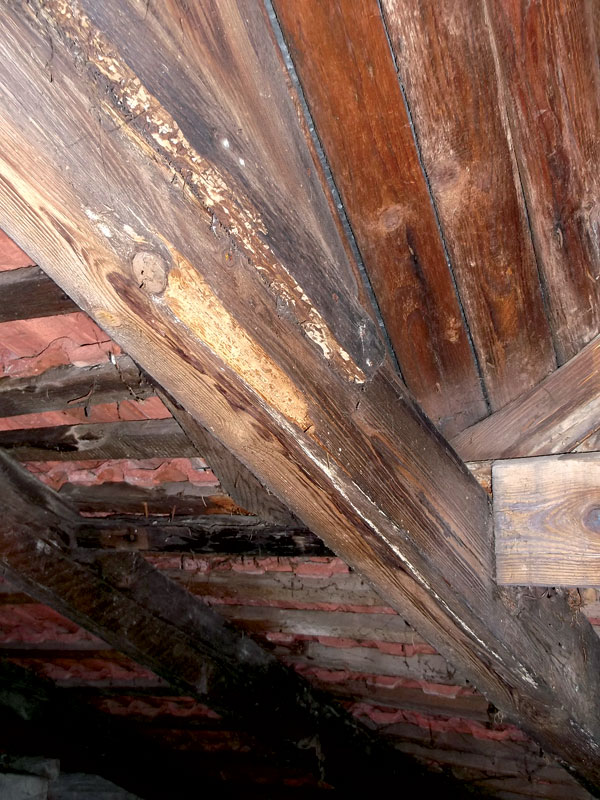

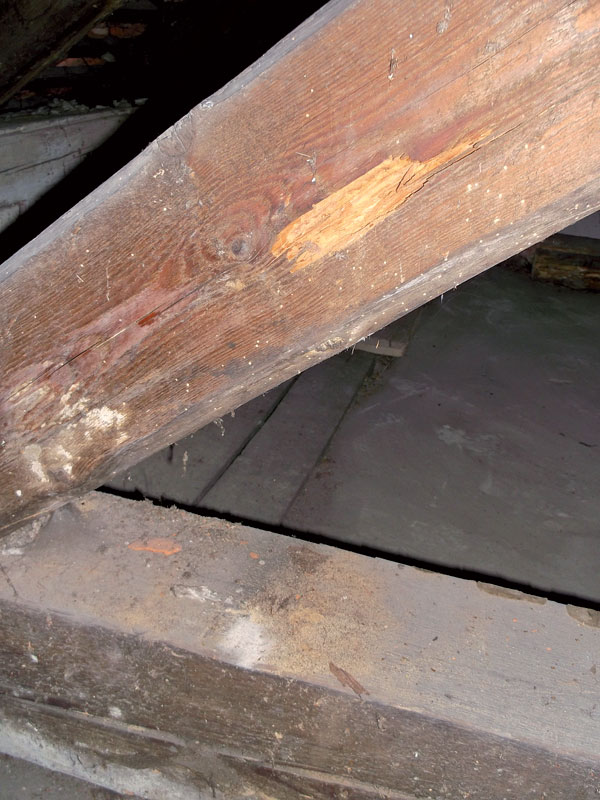

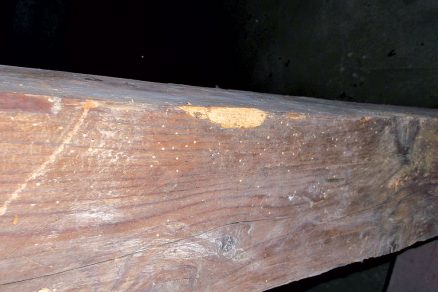

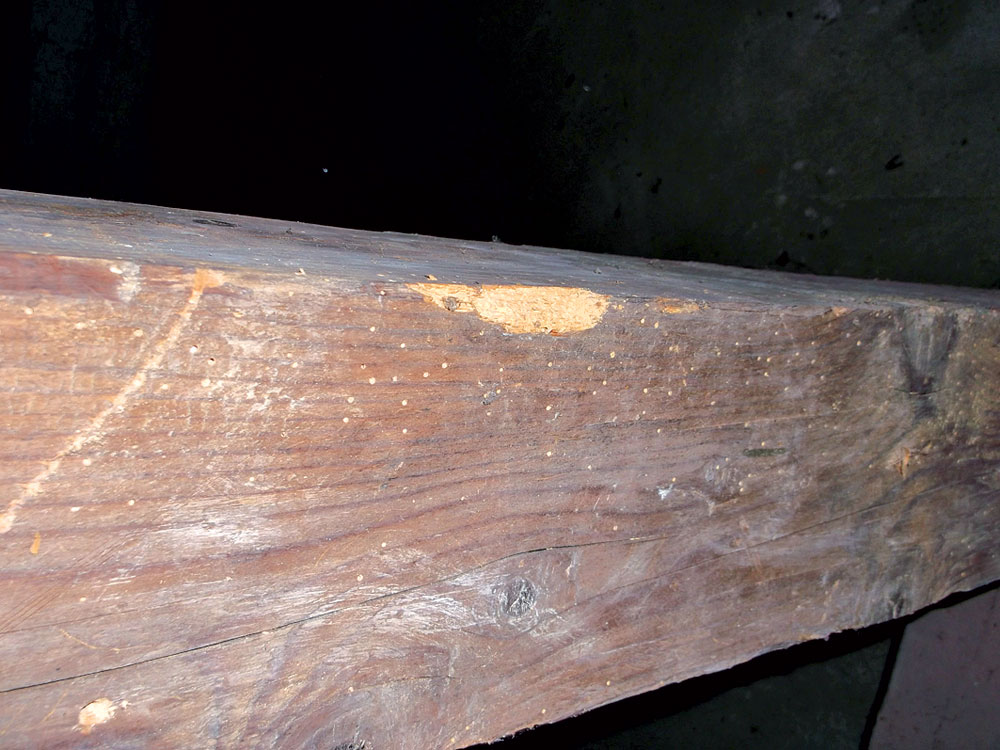

Vizuรกlny prieskum odhalil poลกkodenie spรดsobenรฉ drevokaznรฝm hmyzom ฤeฤพade ฤrvotoฤivรฉ (anobiidae) aย fรบzaฤovรฉ (cerambicidae). Poลกkodenia drevokaznรฝm hmyzom sa zistili najmรค na vรคznรฝch trรกmoch, stฤบpikoch aย vzperรกch. Vรฝraznรฉ poลกkodenie ฤrvotoฤom sa zaznamenalo na severnom aย juลพnom pozdฤบลพnom vรคznom trรกme vรคzby ฤโ€ฏ5, na severnom stฤบpiku aย vzpere vรคzby ฤ.ย 5, na juลพnej krokve ฤ.ย 14, na juลพnej pomรบrnici vรคzby ฤ.ย 18 aย na juhovรฝchodnej vzpere pozdฤบลพnej vรคzby. Na pozdฤบลพnych vรคznรฝch trรกmoch, stฤบpikoch aย vzperรกch bolo viditeฤพnรฉ aj vรฝraznรฉ mnoลพstvo ฤerstvej drviny, ktorรก sa nachรกdzala pod poลกkodenรฝmi prvkami. Zย toho moลพno usudzovaลฅ, ลพe na tรฝchto miestach je ฤrvotoฤ aktรญvny. Poลกkodenie fรบzaฤom sa zistilo iba na severnom vรคznom trรกme vรคzby ฤ. 19. Poลกkodenie hnedou hnilobou sa zaznamenalo na juลพnรฝch pomรบrniciach aย krokvรกch vรคzieb ฤ. 8, 9, 12, 13 aย 18, na juลพnej krokve vรคzby ฤ. 14, na severnรฝch pomรบrniciach aย krokvรกch vรคzieb ฤ. 13, 14, 15, 16, 17 aย 19 aย na vรฝmene pri komรญne vo vรฝchodnej valbe. Aktรญvna hnedรก hniloba sa zistila na vรฝmene pri komรญne, kde sa namerala aj najvyลกลกia hodnota vlhkosti aลพ 25ย %. Nadmernรบ vlhkosลฅ spรดsobilo zatekanie zrรกลพkovej vody pomedzi nevhodne rieลกenรฝ detail osadenia krytiny pri komรญne.

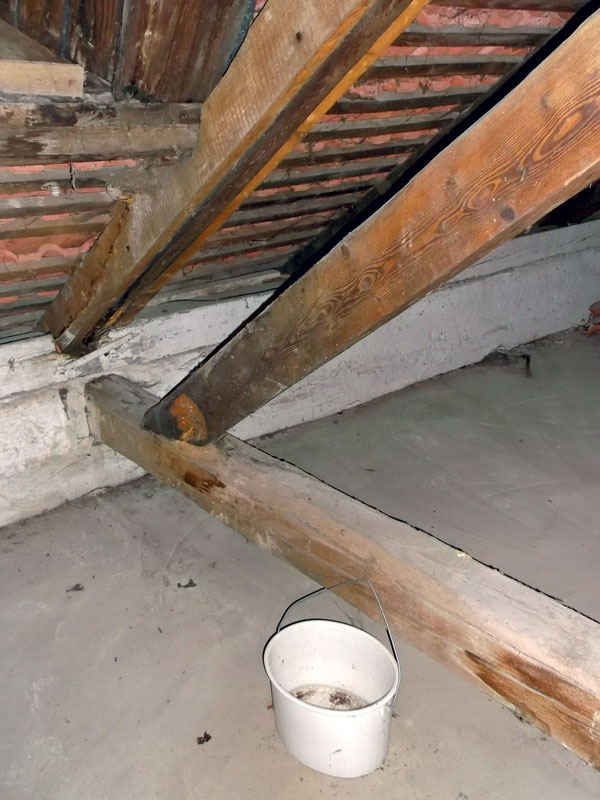

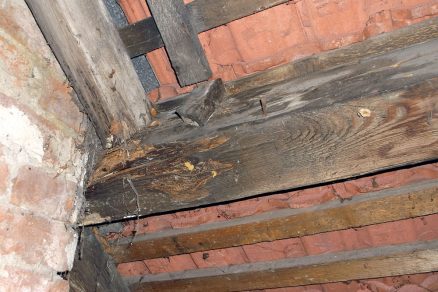

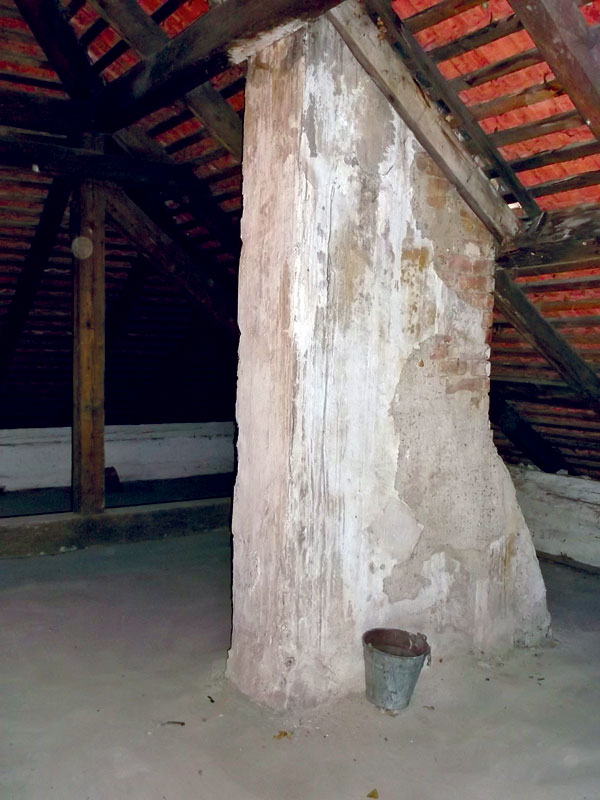

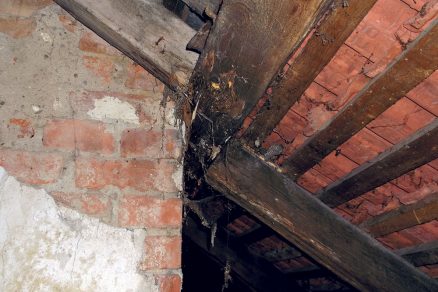

Na krove sa menila streลกnรก krytina. Pri tejto vรฝmene sa krokvy poลกkodenรฉ hnilobou spevnili prรญloลพkami aย niektorรฉ pomรบrniยญce sa vystuลพili oceฤพovรฝmi profilmi vย tvare U. Vรฝmena streลกnej krytiny aย opravy poลกkodenรฝch ฤastรญ krovu sa realizovali vย roku 2002. Pri prieskume sa odhalilo zatekanie na vรฝmene pri komรญne, na vรฝchodnej valbe pri prieฤnej vรคzbe ฤ. 21, na juลพnej strane vรคzby ฤ. 19 aย na zรกpadnej valbe pri krokve ฤ. 4.

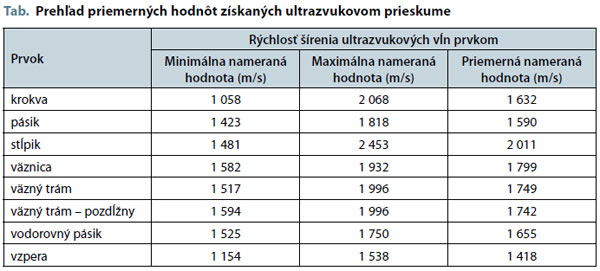

Ultrazvukovรฝ prieskum zameranรฝ na meranie rรฝchlosti ลกรญrenia ultrazvukovรฝch vฤบn sa vykonal pomocou prรญstroja Fakopp Ultrasoยญnic Timer. Tรฝmto prรญstrojom sa merali vลกetky dostupnรฉ prvky krovu. Merania na rozperรกch aย klieลกtinรกch sa pre nedostatoฤnรฝ prรญstup poฤas prieskumu nevykonali. Merania sa realizovali vลพdy na rovnakom mieste prvku, kolmo na jeho pozdฤบลพnu os. Vย tabuฤพke sรบ uvedenรฉ minimรกlne, maximรกlne aย priemernรฉ nameranรฉ hodnoty jednotlivรฝch prvkov krovu.

Priemernรก rรฝchlosลฅ ลกรญrenia ultrazvuku boยญla 1 698 m/sย vย rozpรคtรญ od 1โ€ฏ058 do 2โ€ฏ453ย m/s. Rozsah vlhkosti meranรฝch prvkov sa pohyboval vย rozpรคtรญ od 11,7 do 25 %. Priemernรก vlhkosลฅ bola 16,25 %.

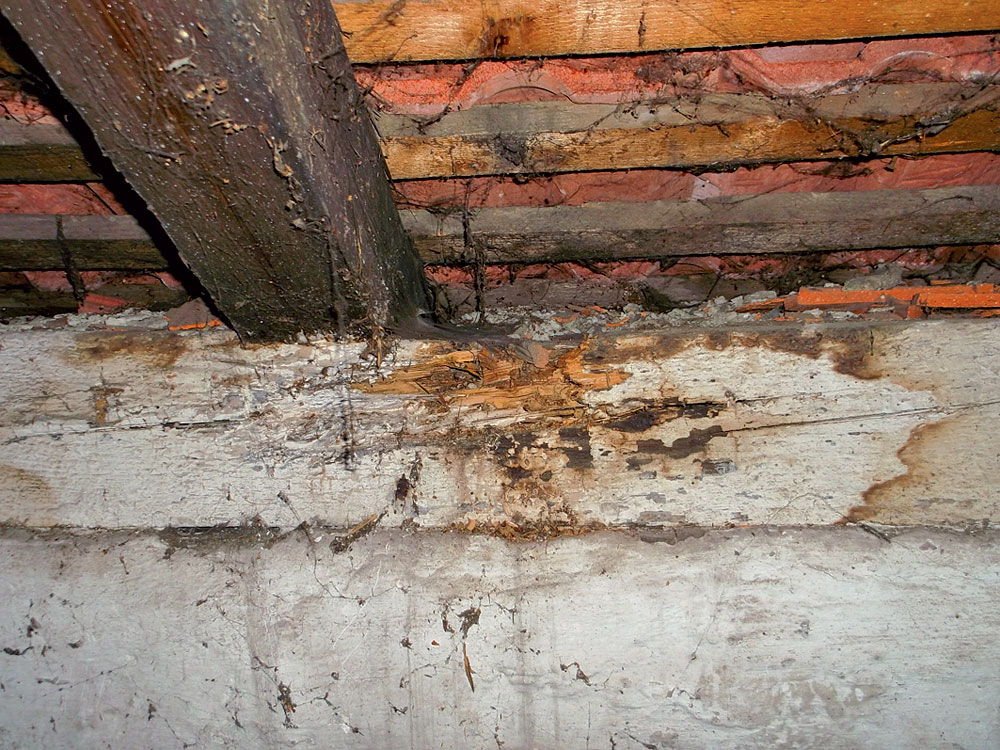

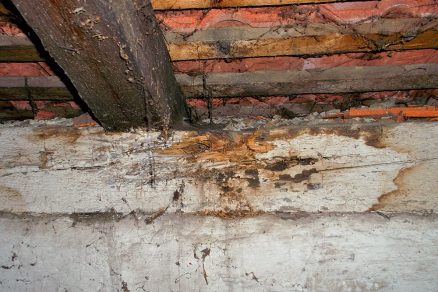

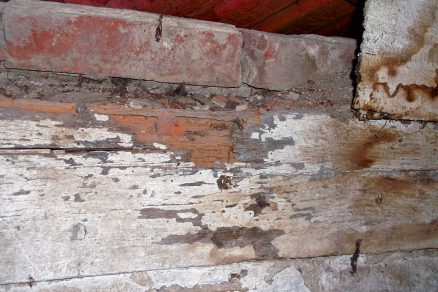

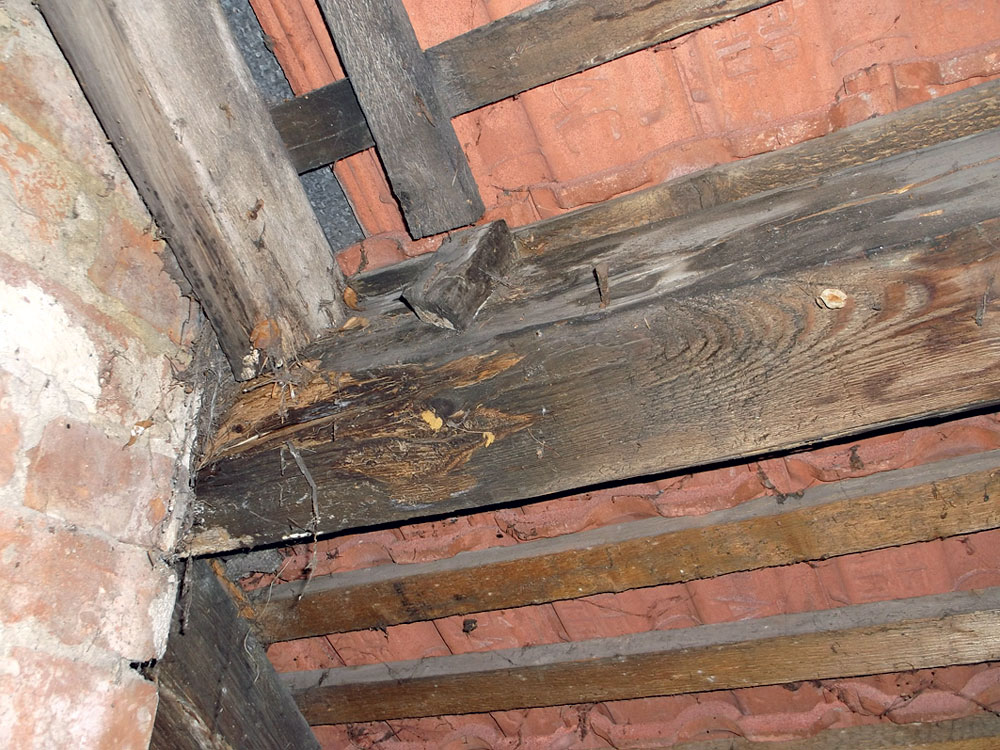

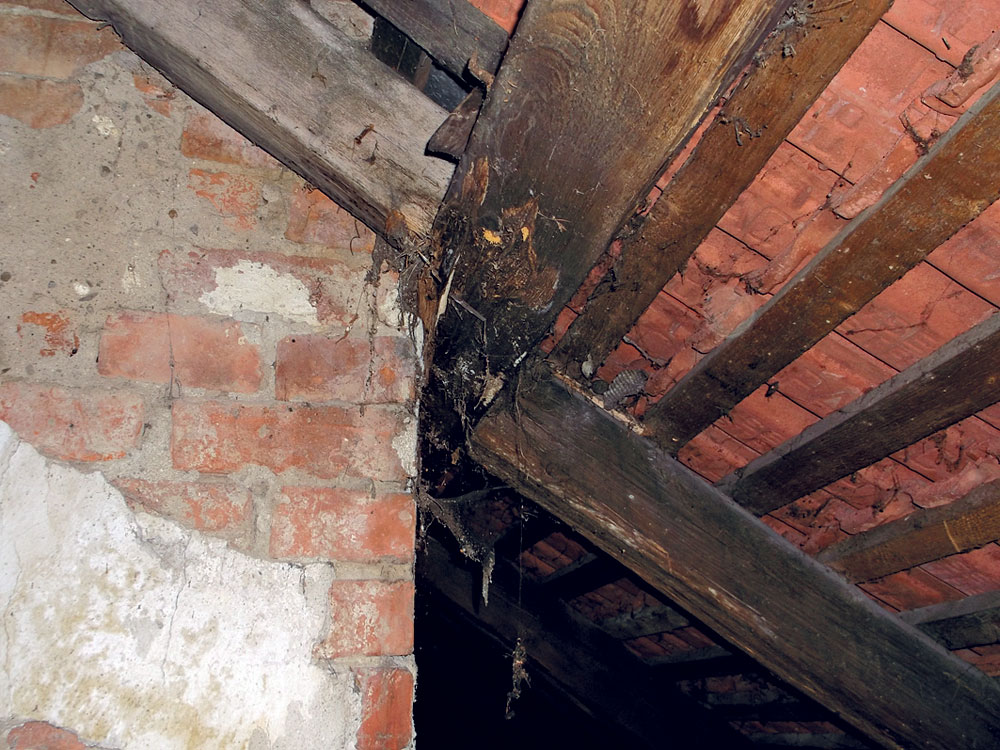

Zo stavebnotechnickรฉho prieskumu vyplynulo, ลพe zo vลกetkรฝch prvkov posudzovanรฝch vย prieskume bolo poลกkodenรฝch 17ย % prvkov. Vรฝraznejลกie poลกkodenรฝch bolo 10ย % prvkov, zย toho 5,7ย % prvkov sa pri vรฝmene streลกnej krytiny vย roku 2002 opravilo prรญloลพkami. Rozsiahlejลกie poลกkodenie hnilobou aย poลพerkami sa zistilo najmรค na pomรบrniciach, niektorรฝch krokvรกch aย vรฝmene pri komรญne. Toto poลกkodenie sย vรฝnimkou vรฝmeny malo starลกรญ charakter aย vzniklo pravdepodobne eลกte pred vรฝmenou streลกnej krytiny, keฤ do budovy mohla zatekaลฅ zrรกลพkovรก voda. Vย prรญpade dvoch vzpier, troch vรคznรฝch trรกmov aย jednรฉho stฤบpika sa zistila aj aktivita ฤrvotoฤa aย fรบzaฤa. Resistograph odhalil vย niektorรฝch meranรฝch prvkoch vnรบtornรฉ poลกkodenie.

Prieskum skutkovรฉho stavu drevenรฉho krovu kaลกtieฤพa vย Oลกฤadnici tak potvrdil vhodnosลฅ kombinรกcie zmyslovรฝch aย prรญstrojovรฝch metรณd. Vรฝsledky poukรกzali na viacerรฉ zรกvaลพnรฉ poลกkodenia, ktorรฉ treba vย krรกtkom ฤase odstrรกniลฅ. Ide najmรค oย tri miesta sย vรฝraznรฝm zatekanรญm vย krove aย prรญtomnosลฅ drevokaznรฝch hรบb aย hmyzu. Vย prรญpade, ลพe sa danรฉ nedostatky neodstrรกnia, hrozรญ rozลกรญrenie degradaฤnej aktivity drevoznehodnocujรบcich ฤiniteฤพov aj na ฤalลกie prvky krovu.

TEXT: Ing. Peter Gavlรกk, Ing. Elena Bobekovรก, PhD., Ing. Jaroslav Hrivnรกk
FOTO: autori

Ing. Peter Gavlรกk je absolventom Drevรกrskej fakulty TU vo Zvolene.

Ing. Elena Bobekovรก, PhD., pรดsobรญ ako odbornรก asistentka na Katedre mechanickej technolรณgie dreva Drevรกrskej fakulty TU vo Zvolene.

Ing. Jaroslav Hrivnรกk je doktorandom na Katedre mechanickej technolรณgie dreva Drevรกrskej fakulty TU vo Zvolene.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
