Drevodomy

Drevostavby predstavujรบ suchรฝ stavebnรฝ systรฉm, ktorรฝ je alternatรญvou vรฝstavby nielen rodinnรฝch domov. Vย porovnanรญ sย beลพnou vรฝstavbou majรบ domy na bรกze dreva svoje vรฝhody, ale aj nevรฝhody. Vรคฤลกinu nevรฝhod moลพno vย sรบฤasnosti odstrรกniลฅ pomocou modernรฝch materiรกlov aย technolรณgiรญ. Drevodomy mรดลพu pozostรกvaลฅ zย rรดznych stavebnรฝch systรฉmov. Pri ich nรกvrhu, ale aj vรฝstavbe vลกak treba myslieลฅ na vlastnosti dreva (napรบฤanie, vysychanie) aย eliminovaลฅ ich รบฤinok na konลกtrukciu.

Konลกtrukฤnรฉ systรฉmy drevostavieb

Na Slovensku pouลพรญvanรฉ konลกtrukฤnรฉ systรฉmy drevostavieb moลพno zatriediลฅ do niekoฤพkรฝch zรกkladnรฝch skupรญn:

  • zrubovรฉ stavby,
  • hrazdenรฉ stavby,
  • stฤบpikovรฉ stavby,
  • panelovรฉ stavby,
  • skeletovรฉ stavby,
  • stavby zย maloformรกtovรฝch tvaroviek.

Zrubovรฉ stavby

Tento konลกtrukฤnรฝ systรฉm bol vย minulosti na veฤพkej ฤasti รบzemia Slovenska najrozลกรญrenejลกรญ. Na vรฝstavbu zrubovรฝch stavieb sa pouลพรญvala ihliฤnatรก guฤพatina, ale aj trรกmy hranenรฉ zย dvoch,ย troch alebo ลกtyroch strรกn. Najpouลพรญvanejลกรญm spรดsobom spรกjania zrubovรฝch trรกmov bolo spรกjanie pomocou priestorovรฉho rybinovรฉho spoja, prรญpadne pomocou zรกmkovรฉho spoja, ktorรฝ sa pouลพรญval najmรค pri spรกjanรญ spodnรฝch trรกmov. Len vรฝnimoฤne, priย menej dรดleลพitรฝch stavbรกch, sa pouลพรญvali jednoduchลกie metรณdy spรกjania pomocou preplรกtovania sย ponechanรฝm presahujรบcim zhlavรญm.

Vย sรบฤasnosti sa vลกak ฤoraz ฤastejลกie stretรกvame sย tzv. kanadskรฝmi zrubmi. Vyrรกbajรบ sa zย ihliฤnatej guฤพatiny aย trรกmy sa spรกjajรบ pomocou preplรกtovania sย ponechanรฝm zhlavรญm.

Samotnรก realizรกcia zrubovรฝch stavieb je nรกroฤnรก na remeselnรบ zruฤnosลฅ pracovnรญkov. Pri ich vรฝrobe moลพno postupovaลฅ viacerรฝmi spรดsobmi. Zruby sa mรดลพu vyrรกbaลฅ priamo na mieste โ€“ trรกmy vรคฤลกinou treba vyhotoviลฅ priamo na stavbe, kde sa hneฤ aj skladajรบ. Druhou moลพnosลฅou je, ลพe sa celรฝ zrub vyrobรญ aย poskladรก vย krytej hale aย potom sa jednotlivรฉ ฤasti prevezรบ aย zmontujรบ na stavenisku. Tretia moลพnosลฅ zahล•ลˆa pouลพitie tesรกrskych CNC-automatov. Tรกto metรณda je vลกak investiฤne najnรกroฤnejลกia aย na rozdiel od predchรกdzajรบcich metรณd ju mรดลพu vykonรกvaลฅ iba zamestnanci sย potrebnou kvalifikรกciou. Aj pri pouลพitรญ tretej moลพnosti sa vลกak musรญ celรฝ zrub vyskladaลฅ najprv vo vรฝrobnej hale, aby sa prediลกlo zbytoฤnรฝm komplikรกciรกm na stavbe.

Pri vรฝstavbe zrubu je dรดleลพitรฉ sprรกvne osadenie zรกkladovรฝch trรกmov, aby nedochรกdzalo kย ich zvรฝลกenรฉmu vlhnutiu vplyvom zemnej alebo daลพฤovej vlhkosti. ฤŽalลกรญmi dรดleลพitรฝmi detailmi je sprรกvne osadenie otvorovรฝch konลกtrukciรญ sย dilataฤnou ลกkรกrou aย osadenie zvislรฝch nosnรฝch prvkov sย rektifikaฤnรฝmi kotviacimi prvkami. Tieto detaily si vyลพadujรบ zvรฝลกenรบ pozornosลฅ, pretoลพe zrubovรฉ trรกmy sรบ citlivรฉ na zmenu vlhkosti aย vย zรกvislosti od nej menia poฤas roka svoj rozmer.

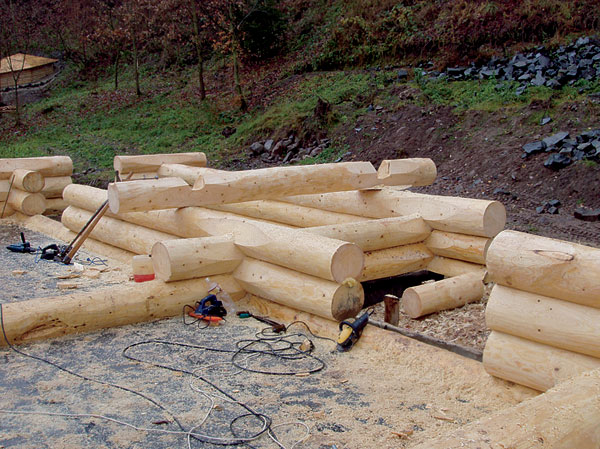

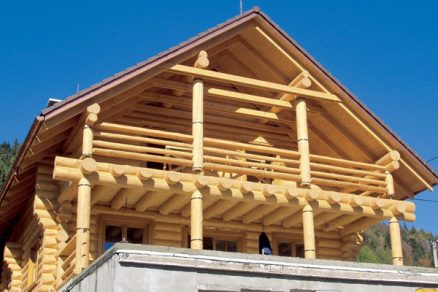

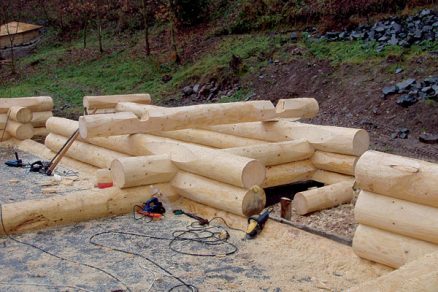

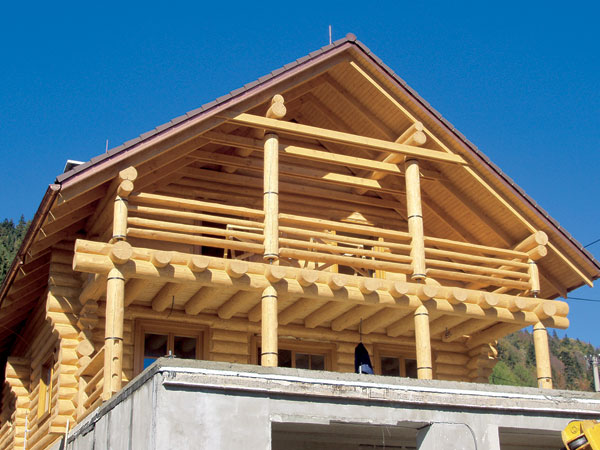

ย Spรกjanie zrubovรฝch trรกmov pri tzv. kanadskom zrube ย Kanadskรฝ zrub

Hrazdenรฉ stavby

Tento systรฉm bol kedysi obฤพรบbenรฝ vย mestรกch zรกpadnej Eurรณpy. Uย nรกs sรบ vลกak hrazdenรฉ stavby skรดr ojedinelรฉ.ย Na Slovensko tento systรฉm priniesli nemeckรญ investori koncom 19. aย zaฤiatkom 20. storoฤia. Hrazdenรฉ stavby sa vย tom obdobรญ pouลพรญvali najmรค na vรฝstavbu ลพelezniฤnรฝch stanรญc aย kรบpeฤพov.

Stฤบpikovรฉ stavby

Stฤบpikovรฉ stavby boli vyvinutรฉ vย USA aย vย Kanade. Ich vznik podnietila priemyselnรก revolรบcia, ktorรก umoลพnila vรฝrobu veฤพkรฉho mnoลพstva reziva sย rovnakรฝmi rozmermi aย lacnรฝch klincov ลกtandardnรฝch rozmerov aย vlastnostรญ.

Vย pรดvodnom americkom systรฉme โ€žtwo by fourโ€œ sa pouลพรญvajรบ viac-menej len dve dimenzie reziva โ€“ 2 ร— 4โ€œ, ฤiลพe asi 50 ร— 100โ€‰mm na stฤบpiky, aย 2 ร— 8โ€œ, teda asi 50ย ร— 200โ€‰mm na vodorovnรฉ preklady, stropnice aย krokvy pri osovej vzdialenosti nosnรฝch prvkov 400 alebo 600 mm.

Na Slovensku sa vย sรบฤasnosti (najmรค pre potrebnรบ vรคฤลกiu hrรบbku tepelnej izolรกcie) pouลพรญvajรบ stฤบpiky sย prierezom 50 aลพ 60โ€‰mm ร— 120 aลพ 160 mm. Ak musia drevodomy spฤบลˆaลฅ poลพiadavky na tepelnoizolaฤnรฉ vlastnosti aj pri nรกroฤnejลกej vรฝstavbe pasรญvnych domov, musia sa stฤบpiky zย rastlรฉho dreva nahradiลฅ tenkostennรฝmi nosnรญkmi.

Priestorovรบ stabilitu stฤบpikovรฝch stavieb vรคฤลกinou zabezpeฤuje oplรกลกลฅovanie zย aglomerovanรฝch veฤพkoploลกnรฝch materiรกlov.

Zย hฤพadiska stavebnรฉho systรฉmu moลพno stฤบpikovรฉ stavby rozdeliลฅ do dvoch podskupรญn:

  • tzv. balloon frame โ€“ stฤบpiky prebiehajรบ od zรกkladovรฉho prahu kย odkvapu aย stropnรฉ nosnรญky sรบ priloลพenรฉ kย stฤบpikom,
  • tzv. platform frame โ€“ stฤบpiky sรบ preruลกenรฉ stropom aย stropnรฉ nosnรญky sรบ poloลพenรฉ na vrchnรฝ hranol rรกmu.

Stฤบpikovรฉ stavby nevyลพadujรบ pri montรกลพi ลพiadnu ลฅaลพkรบ mechanizรกciu. Ich nevรฝhodou je, ลพe celรก vรฝroba prebieha priamo na stavenisku. To mรดลพe byลฅ pri zloลพitejลกรญch stavbรกch zdฤบhavรฉ aย konลกtrukcia je poฤas montรกลพe vystavenรก nepriaznivรฉmu poฤasiu, ฤo mรดลพe negatรญvne ovplyvniลฅ jej vlastnosti.

Na zrรฝchlenie montรกลพe na stavenisku moลพno niektorรฉ pracovnรฉ ฤinnosti preniesลฅ do dielne (napr. narezanie drevenรฝch prvkov na koneฤnรฝ rozmer aย pod).

Rovnako ako priย zrubovรฝch stavbรกch sa musรญ dohliadaลฅ na sprรกvne rieลกenie styku konลกtrukcie so zรกkladovou konลกtrukciou. Veฤพa ลกkody mรดลพe spรดsobiลฅ tieลพ nedรดkladnรก montรกลพ parozรกbrany, vonkajลกieho obkladu alebo krytiny. Na zvรฝลกenie poลพiarnej bezpeฤnosti stฤบpikovรฝch stavieb sa vรคฤลกinou pouลพรญvajรบ vnรบtornรฉ sadrokartรณnovรฉ obklady.

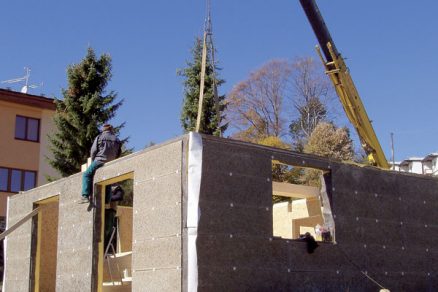

Panelovรฉ stavby

Tento stavebnรฝ systรฉm je vย sรบฤasnosti pri budovรกch na bรกze dreva uย nรกs najrozลกรญrenejลกรญ. Zรกkladom panelovรฝch stavieb je drevenรฝ nosnรฝ rรกm, ktorรฝ je nahrubo oplรกลกtenรฝ veฤพkoploลกnรฝm materiรกlom. Osovรฉ vzdialenosti aย dimenzie nosnรฝch prvkov drevenรฉho rรกmu sรบ podobnรฉ ako priย stฤบpikovรฝch stavbรกch.

Na oplรกลกtenie sa pouลพรญva drevotrieskovรก doska, OSB doska, sadrovlรกknitรก doska, cementotrieskovรก doska aย pod. Panely moลพno vyrรกbaลฅ sย rรดznym stupลˆom finรกlnej รบpravy od hrubรฝch rรกmov oplรกลกtenรฝch zย jednej strany veฤพkoploลกnรฝm materiรกlom aลพ po panely so zabudovanรฝmi oknami aย dverami aย panely sย finรกlnou รบpravou interiรฉrovej aj exteriรฉrovej strany aย so zabudovanรฝmi rozvodmi.

Panely mรดลพu byลฅ tieลพ rรดznej veฤพkosti โ€“ od panelov sย rozmermi 1ย 200 ร— 2ย 600โ€‰mm, na montรกลพ ktorรฝch netreba ลฅaลพkรบ mechanizรกciu, aลพ po celostenovรฉ panely, ktorรฉ vyลพadujรบ ลฅaลพkรบ mechanizรกciu na prepravu iย montรกลพ. Pri montรกลพi je dรดleลพitรฉ sprรกvne vzรกjomnรฉ spรกjanie panelov, ale aj kotvenie panelov kย zรกkladovej konลกtrukcii.

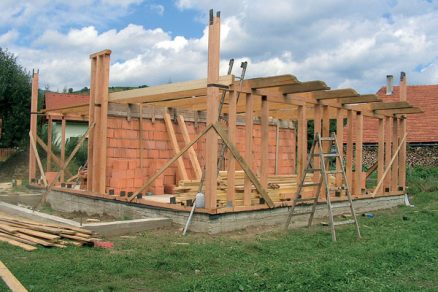

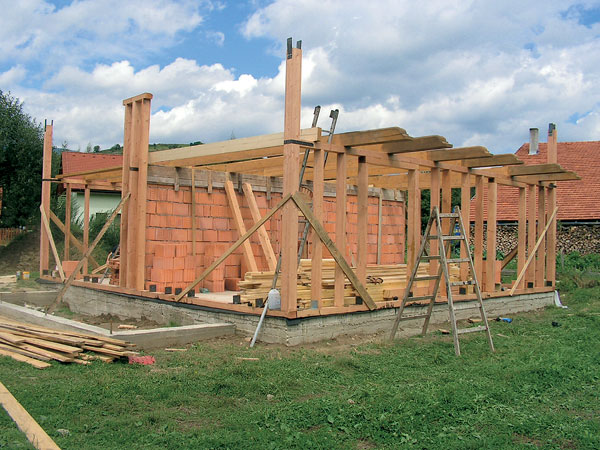

Skeletovรฉ stavby

Zรกkladom skeletovej stavby je priestorovรก konลกtrukcia tvorenรก zvislรฝmi stฤบpmi aย vodorovnรฝmi prievlakmi. Obvodovรฉ steny aย prieฤky sรบ nenosnรฉ, ale niekedy zabezpeฤujรบ priestorovรบ tuhosลฅ konลกtrukcie. Vรฝhodou tohto systรฉmu je moลพnosลฅ pouลพitia aj pri vรคฤลกรญch rozpรคtiach aย variabilita umiestnenia prieฤok aj poฤas ลพivotnosti stavby. Skeletovรฉ stavby moลพno pouลพiลฅ aj na vรฝstavbu nรญzkoenergetickรฝch budov, pretoลพe zย konลกtrukฤnรฝch systรฉmov drevostavieb umoลพลˆujรบ najjednoduchลกie vytvรกranie veฤพkรฝch zasklenรฝch plรดch.

Stavby zย maloformรกtovรฝch tvaroviek

Tieto systรฉmy na prvรฝ pohฤพad kopรญrujรบ spรดsob murovania zย tehliarskych tvaroviek. Ide vลกak oย suchรฝ spรดsob montรกลพe zaloลพenรฝ na jednoduchej modulovej vรฝstavbe zo ลกtandardizovanรฝch, priemyselne vyrรกbanรฝch tvaroviek.

Zรกver

Pri vลกetkรฝch typoch stavieb na bรกze dreva si treba uvedomiลฅ, ลพe drevo je biodegradovateฤพnรฝ materiรกl, aย aby nedoลกlo kย jeho poลกkodeniu, treba ho chrรกniลฅ pred zvรฝลกenou vlhkosลฅou, aย to starostlivosลฅou poฤas skladovania na stavenisku iย zrรฝchlenรฝm postupom montรกลพe stavby minimรกlne po jej zakrytie streลกnou fรณliou. Stavba by sa mala vลพdy robiลฅ na vyzretej zรกkladovej konลกtrukcii. Pred zaฤatรญm vรฝroby konลกtrukcie treba vลพdy najprv skontrolovaลฅ presnosลฅ vyhotovenia spodnej stavby, aby sa prediลกlo zbytoฤnรฝm neprรญjemnรฝm prekvapeniam poฤas montรกลพe.

Ing.ย Milan ล ulek
Foto: autor, Ing.ย Stanislav Jochim, Ing.ย Roman Nรดta

Autor je doktorandom na Katedre nรกbytku a drevรกrskych vรฝrobkov na oddelenรญ drevenรฝch stavebnรฝch konลกtrukciรญ. Zaoberรก sa moลพnosลฅami vyuลพitia netradiฤnรฝch materiรกlov v stavebnรฝch konลกtrukciรกch na bรกze dreva pri zachovanรญ nรกroฤnรฝch energetickรฝch poลพiadaviek.
