Hangรกr Letiska M. R. ล tefรกnika v Bratislave
Nosnรก konลกtrukcia prvรฉho Hangรกra VIP Handling na Slovensku na bratislavskom letisku M. R. ล tefรกnika je vytvorenรก kombinรกciou oceฤพovรฝch aย betรณnovรฝch prvkov. Oceฤพovรฉ prvky sa pouลพili na vytvorenie streลกnej konลกtrukcie aย oceฤพovรฝch stuลพenรญ vย obvodovรฝch stenรกch, ktorรฉ sรบ priamo spojenรฉ so zvislรฝmiย betรณnovรฝmi konลกtrukciami โ prefabrikovanรฝmi ลพelezobetรณnovรฝmi stฤบpmi. Naย miestach ukotvenia vstupnรฝch segmentovรฝch vrรกt zabezpeฤujรบ horizontรกlnu stabilitu stuลพujรบce veลพe vytvorenรฉ zย prefabrikovanรฝch stฤบpov spojenรฝch monolitickรฝmi ลพelezobetรณnovรฝmi stenami.

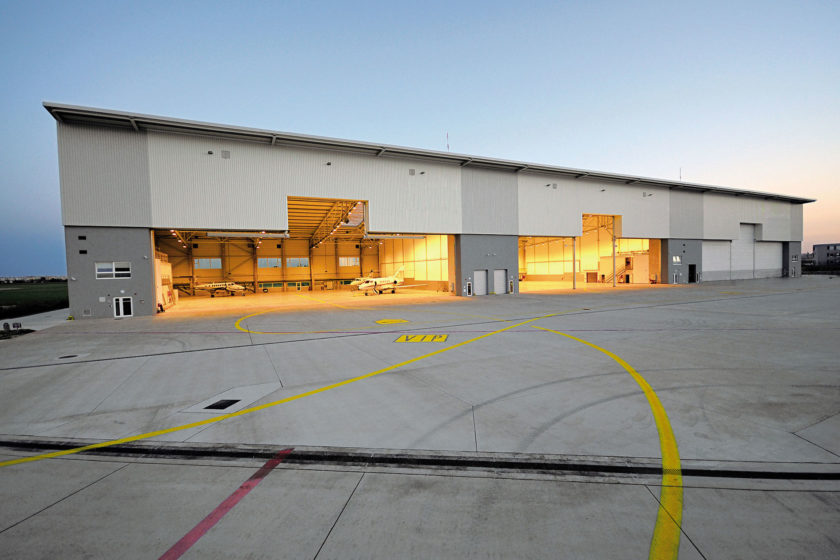

Opis objektuVย sรบvislosti sย rekonลกtrukciou aย modernizรกciou terminรกlu letiska M. R. ล tefรกnika vย Bratislave sa realizovalo aj viacero sรบvisiacich objektov. Jednรฝm zย nich je Hangรกr VIP Hangling. Je navrhnutรฝ ako veฤพkopriestorovรก hala s pรดdorysnรฝmi rozmermi 150 ร 50 m, ktorรก je vnรบtornรฝmi prieฤkami variabilne delenรก na tri prevรกdzkovo samostatnรฉ hangรกre vybavenรฉ vstupnรฝmi segmentovรฝmi vrรกtami so svetlou ลกรญrkou = 38,2 m aย svetlou vรฝลกkou = 13,3 m.
Zรกkladnรฉ รบdaje oย stavbe/Basic specifications of structure Projektant architektonicko-stavebnej ฤasti/Designer of architectural and constructional stages: PIO-Keramoprojekt Trenฤรญn, a.s. Investor/Investor: VIP Handling, a.s. Dodรกvateฤพ/Supplier: ZIPP BRATISLAVA, spol. sย r. o. Objem prefabrikรกtov/Volume of prefabs: 398 m3 Zabudovanรก vรฝstuลพ/In-built reinforcement: 82,5 t Zabudovanรฉ kotevnรฉ platne/In-built anchorage slabs: 18,481 t Objem stavebnรฝch prรกc/Price of constructional work: 7,1 mil. eur ฤas vรฝstavby/Duration of construction: 14 mesiacov/14 months |

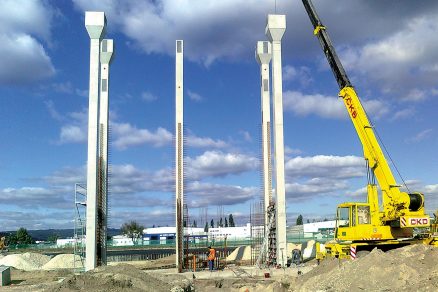

Zvislรบ nosnรบ konลกtrukciu tvoria prefabrikovanรฉ stฤบpy sย monolitickรฝmi stuลพujรบcimi stenami (jadrami), ktorรฉ zรกroveล zabezpeฤujรบ horizontรกlnu statickรบ stabilitu objektu vย stene so vstupnรฝmi segmentovรฝmi vrรกtami. Po ostatnom obvode je stabilita zaistenรก systรฉmom pomerne mohutnรฝch oceฤพovรฝch stuลพenรญ medzi stฤบpmi.Vodorovnรบ nosnรบ konลกtrukciu zastreลกenia tvoria veฤพkorozponovรฉ oceฤพovรฉ priehradovรฉ vรคznรญky (L = 50,0 m), na ktorรฝch je ฤพahkรฝ veฤพkorozponovรฝ streลกnรฝ plรกลกลฅ (L = 13,0 m). Fasรกda je zย ฤพahkรฉho skladanรฉho kovoplastickรฉho plรกลกลฅa. Prioritnรบ รบฤelnosลฅ a รบลพitkovosลฅ objektu zvonka esteticky dotvรกra zakrivenรก streลกnรก rovina aย zvnรบtra ลกikmo tvarovanรฉ hlavnรฉ modulovรฉ stฤบpy. Spolu sย ฤalลกรญmi doplnkami tak stavba nadobรบda dynamickรฝ charakter vhodne koreลกpondujรบci s lietanรญm. Objekt je sย ohฤพadom na geologickรฉ pomery aย pรดsobiace veฤพkรฉ silovรฉ รบฤinky zaloลพenรฝ na veฤพkopriemerovรฝch ลพelezobetรณnovรฝch pilรณtach. Do monolitickรฝch hlรกv pilรณt sรบ prefabrikovanรฉ stฤบpy ukotvenรฉ cez oceฤพovรฉ pรคtky Peikko. Takรฉto ukotvenie zabezpeฤuje statickรฝ efekt votknutia prefabrikovanรฝch ลพelezobetรณnovรฝch stฤบpov.
Prefabrikรกcia
Prefabrikovanรฉ prvky sรบ reprezentovanรฉ obvodovรฝmi nosnรญkmi a nosnรฝmi stฤบpmi. Obvodovรฉ nosnรญky sรบ zateplenรฉ a majรบ sendviฤovรบ skladbu: vnรบtornรก nosnรก vrstva + tepelnรก izolรกcia + vonkajลกia membrรกna (150 + 60 + 80 = 280 mm). Zรกroveล plnia funkciu parapetu hornej stavby. Majรบ teda zvyฤajnรบ konลกtrukciu sย beลพnรฝm rieลกenรญm spodnรฉho osadenia na tลล aย hornรฉho rohovรฉho pripojenia kย stฤบpu pomocou prikotvovacieho uholnรญka do zabudovanรฝch prvkov HTA. Vรคฤลกiu pozornosลฅ si zaslรบลพia nosnรฉ ลพelezobetรณnovรฉ prefabrikovanรฉ stฤบpy.
Podฤพa รบฤelu, umiestnenia vย objekte aย sรบvisiaceho odliลกnรฉho tvaru prierezu ich mรดลพeme rozdeliลฅ do piatich charakteristickรฝch skupรญn:

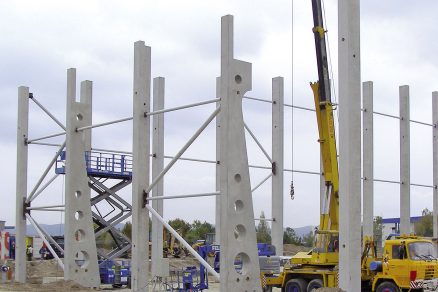

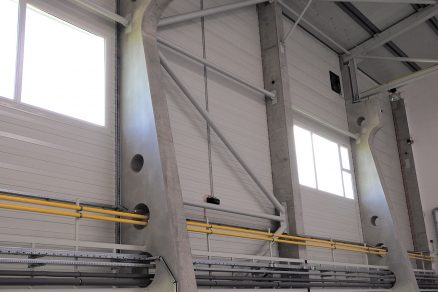

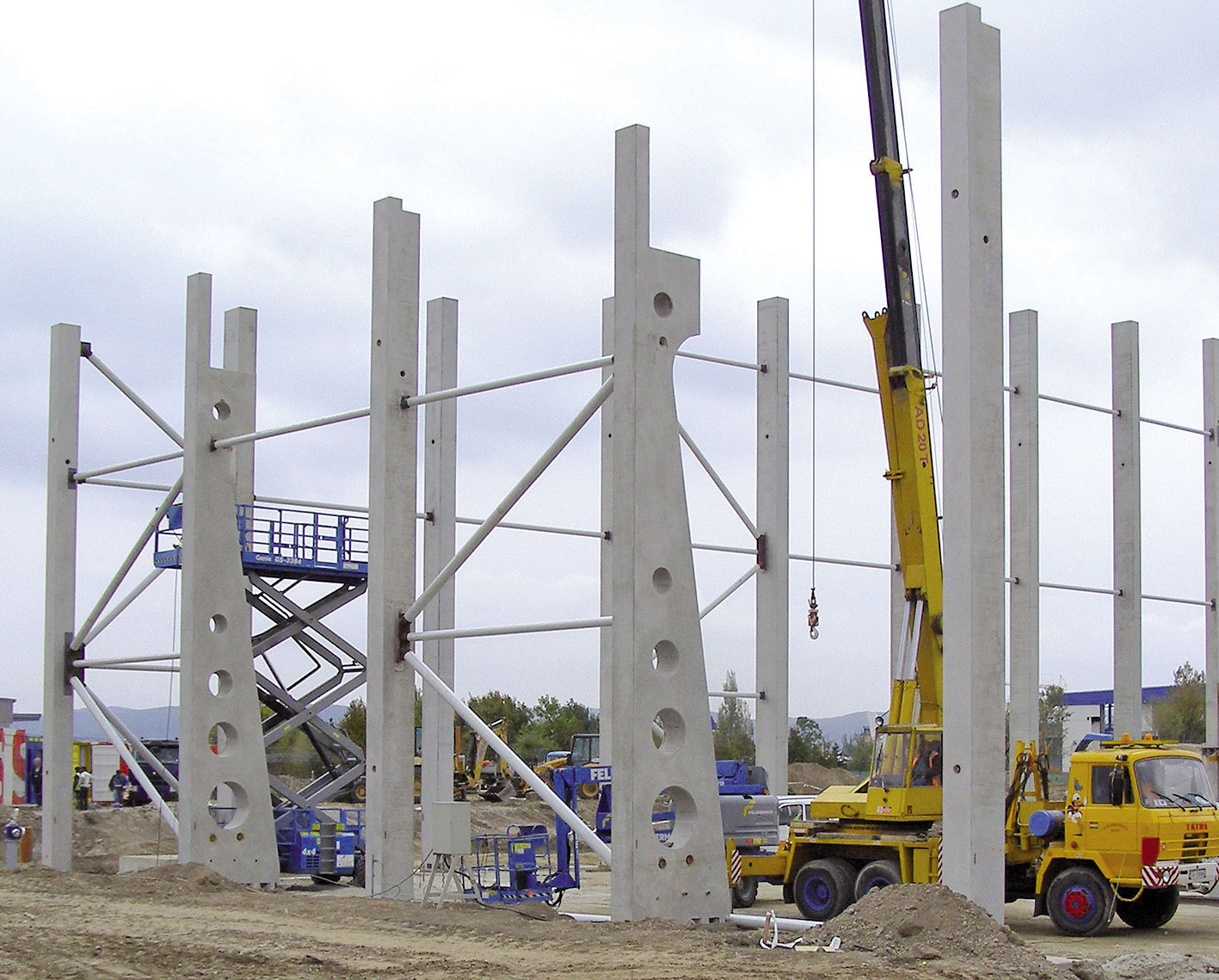

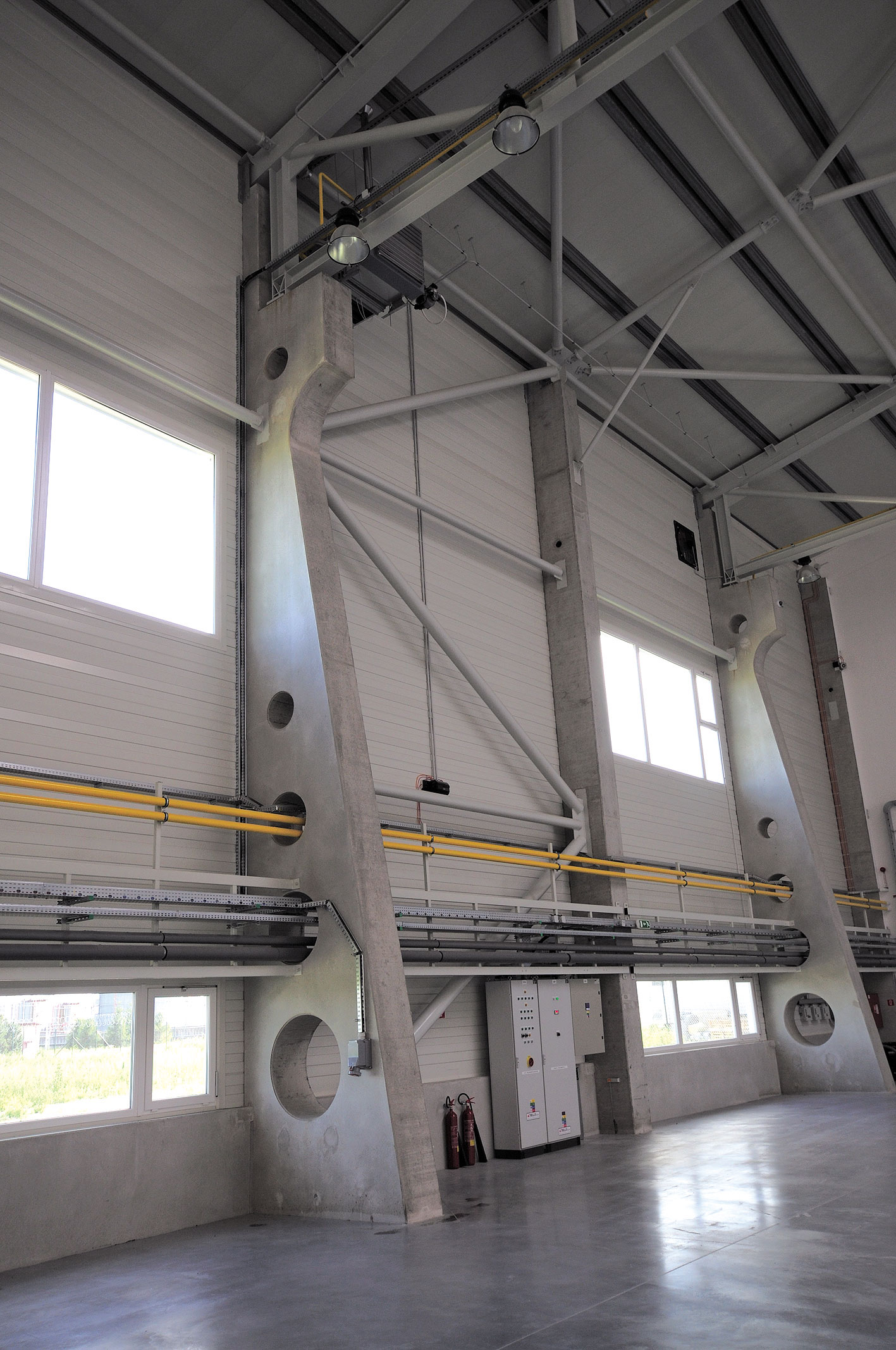

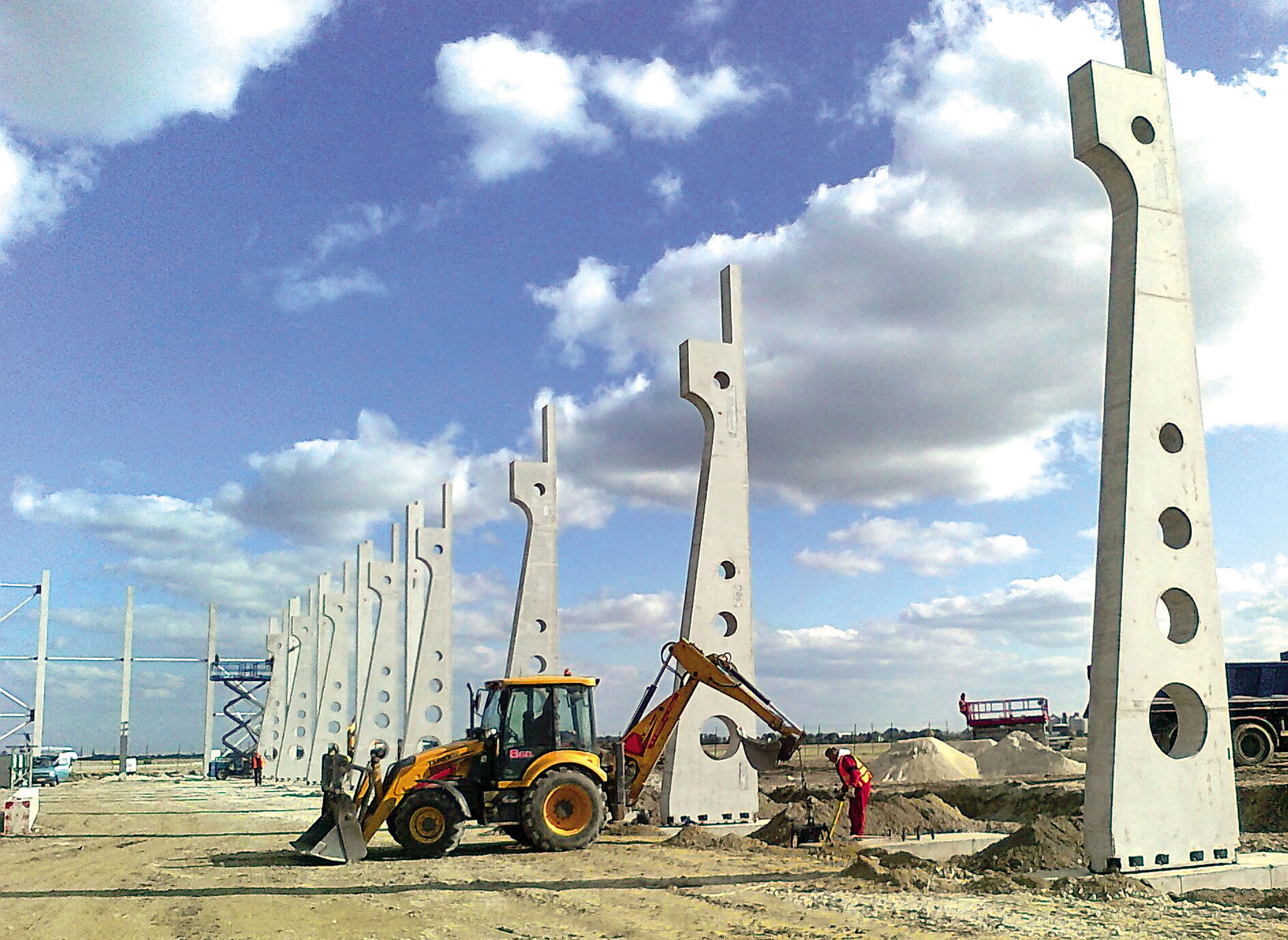

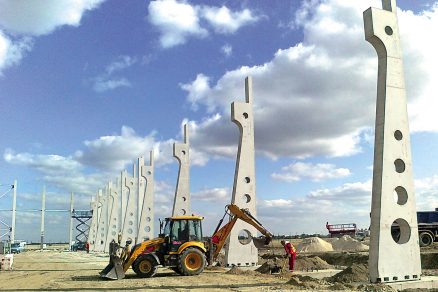

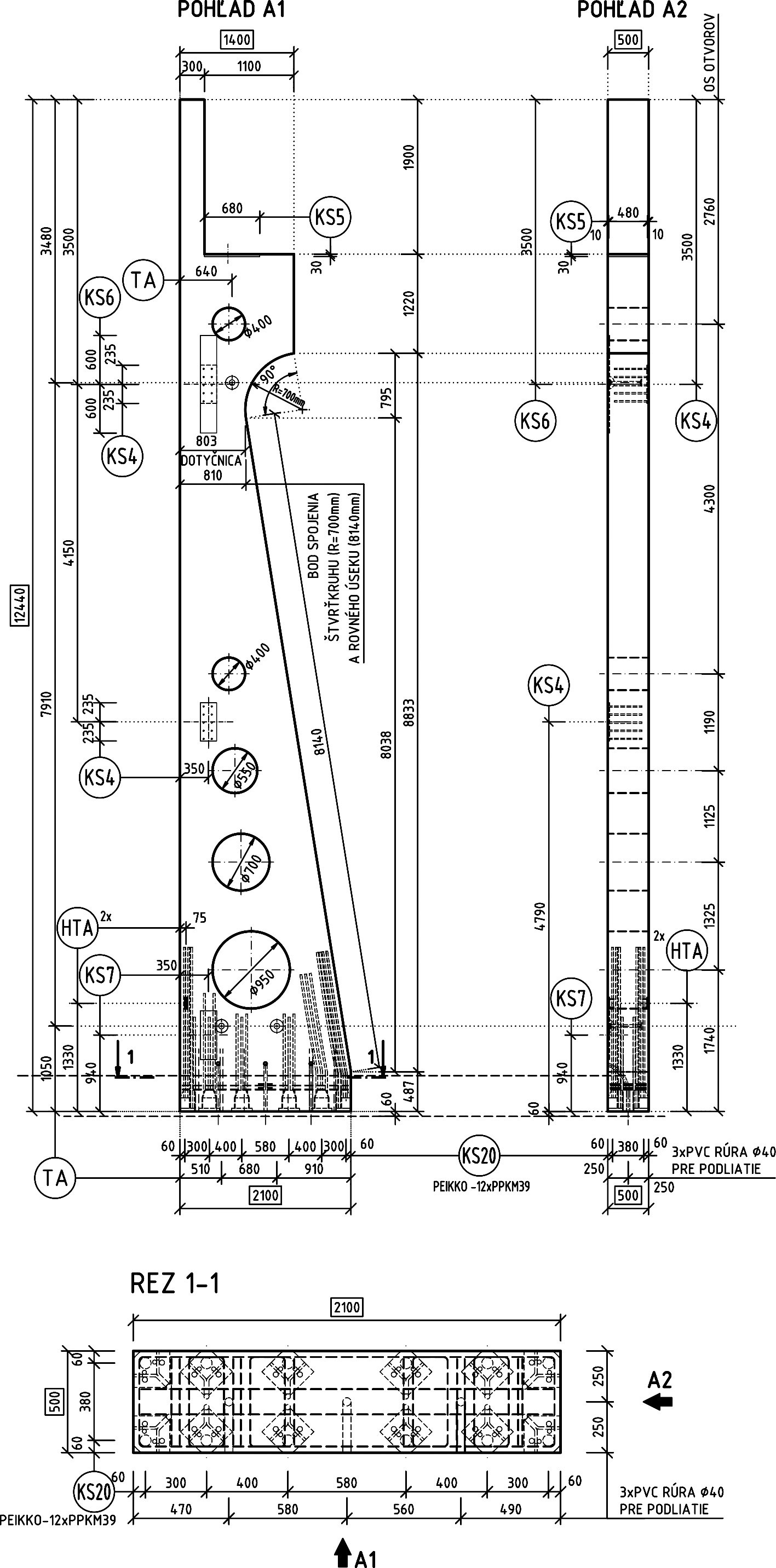

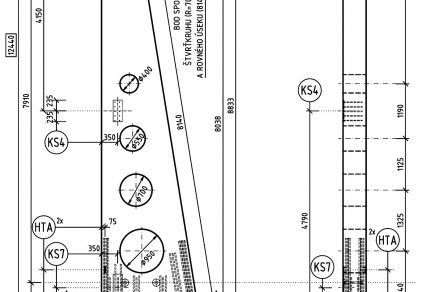

- hlavnรฉ modulovรฉ stฤบpy โ vย obvodovej osi J po 13 m, nesรบce streลกnรฉ oceฤพovรฉ vรคznรญky, sรบ dynamicky tvarovanรฉ od ลกirokej obdฤบลพnikovej pรคty 2ย 100 ร 500 mm, zuลพujรบc sa smerom hore na prierez 803 ร 500 mm aย oblรบkom prechรกdzajรบc do mohutnej konzoly ลกรญrokej 1ย 400 mm a vysokej 1ย 220 mm; hore sa konฤia atikovรฝm zรบลพenรญm 300 ร 500/1 900 mm. Ich celkovรก vรฝลกka je 12,44 m. V spodnej polovici je stฤบp odฤพahฤenรฝ ลกtyrmi otvormi s rรดznym prierezom (950, 700, 550 a 400 mm). Piaty otvor s priemerom 400 mm je vย tele konzoly. Tieto otvory zรกroveล slรบลพia na prechod vedenia mรฉdiรญ (naprรญklad elektriny, vody a podobne). Na stฤบpy bolo potrebnรฉ vyrobiลฅ ลกpeciรกlne formy, upraviลฅ do pรคty osadzovanรฉ pรคtky Peikko aย nรกsledne ลกpecificky rieลกiลฅ ich vystuลพenie;
- beลพnรฉ obvodovรฉ medzimodulovรฉ stฤบpy โ majรบ obdฤบลพnikovรฝ prierez 500 ร 700 mm aย vรฝลกku 12,66 m;
- ลกtรญtovรฉ stฤบpy s premennou vรฝลกkou โ niลพลกie majรบ vรฝลกku 13,39 aลพ 15,54 m aย obdฤบลพnikovรฝ prierez 500 ร 700 mm, vyลกลกie majรบ vรฝลกku 16,44 aลพ 18,59 m aย obdฤบลพnikovรฝ prierez 500 ร 850 mm;
- rohovรฉ stฤบpy โ ich obdฤบลพnikovรฝ prierez je 500 ร 500 mm a vรฝลกka 15,51 m;

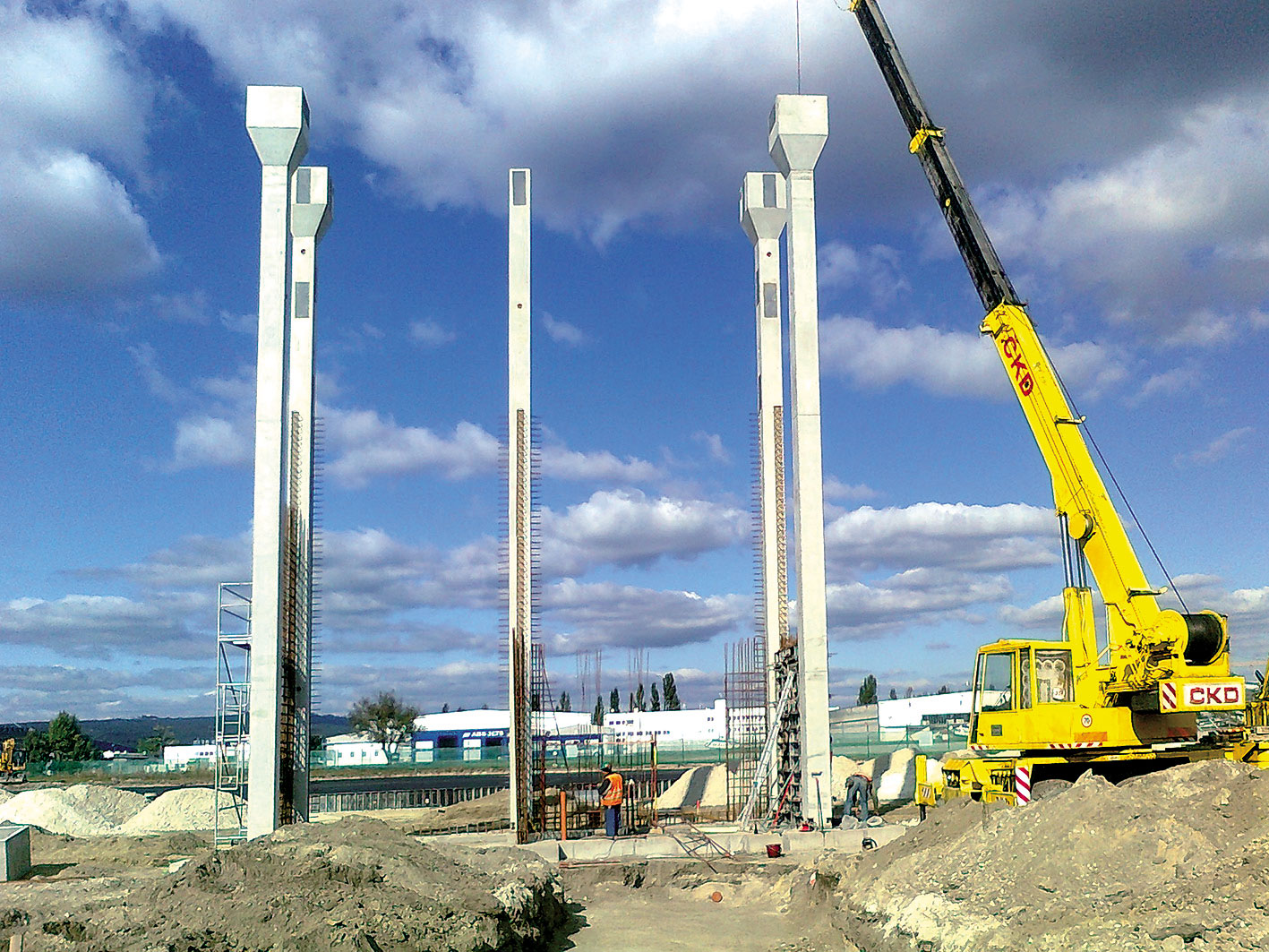

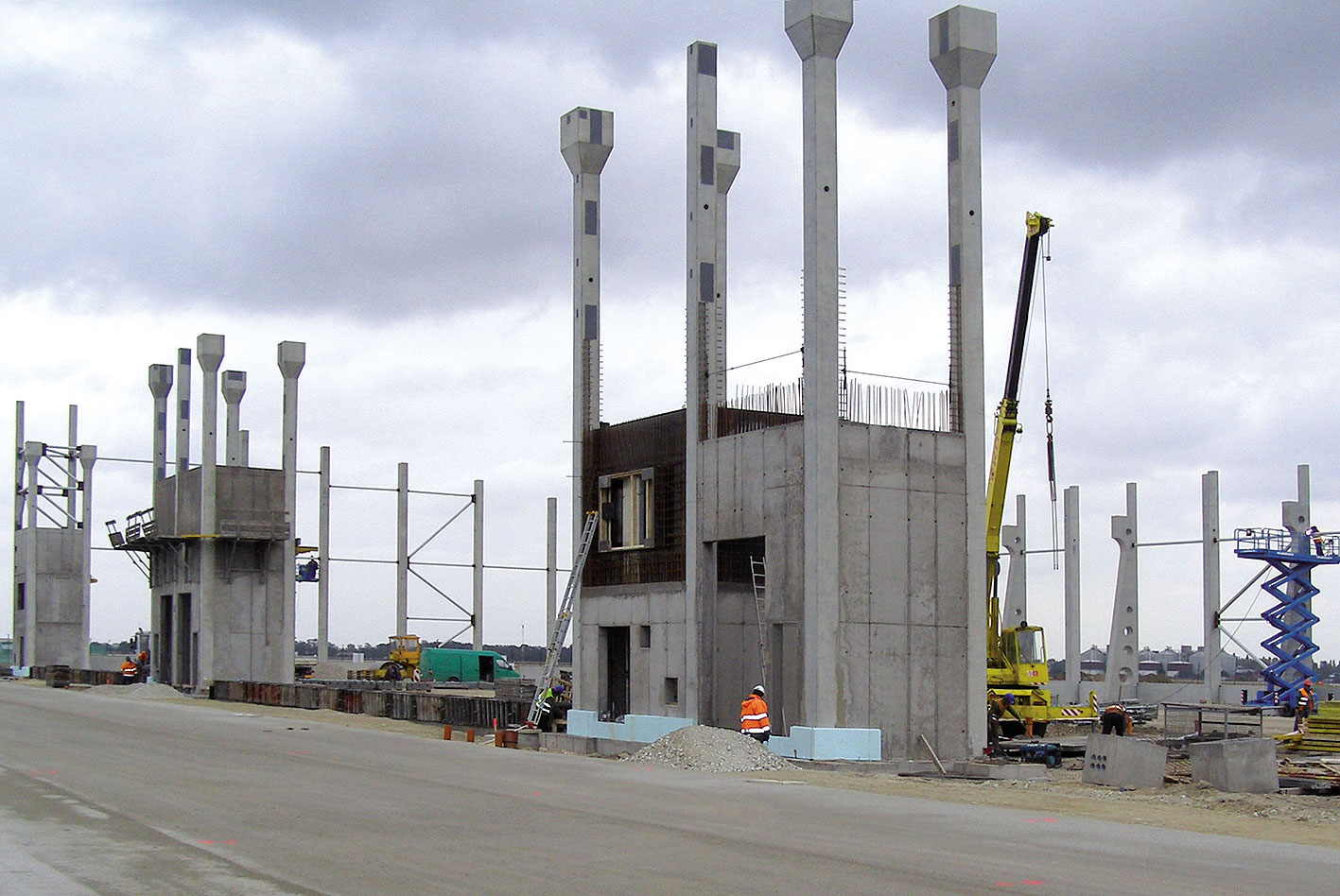

- stฤบpy na stuลพujรบce veลพe โ sรบ spojenรฉ pomocou monolitickรฝch stien s prierezom 500 ร 500 mm sย rozลกรญrenou hlavou v tvare kladiva 950 ร 1ย 100 mm aย s vรฝลกkou 15,51 m.

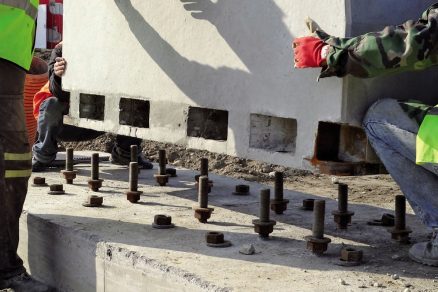

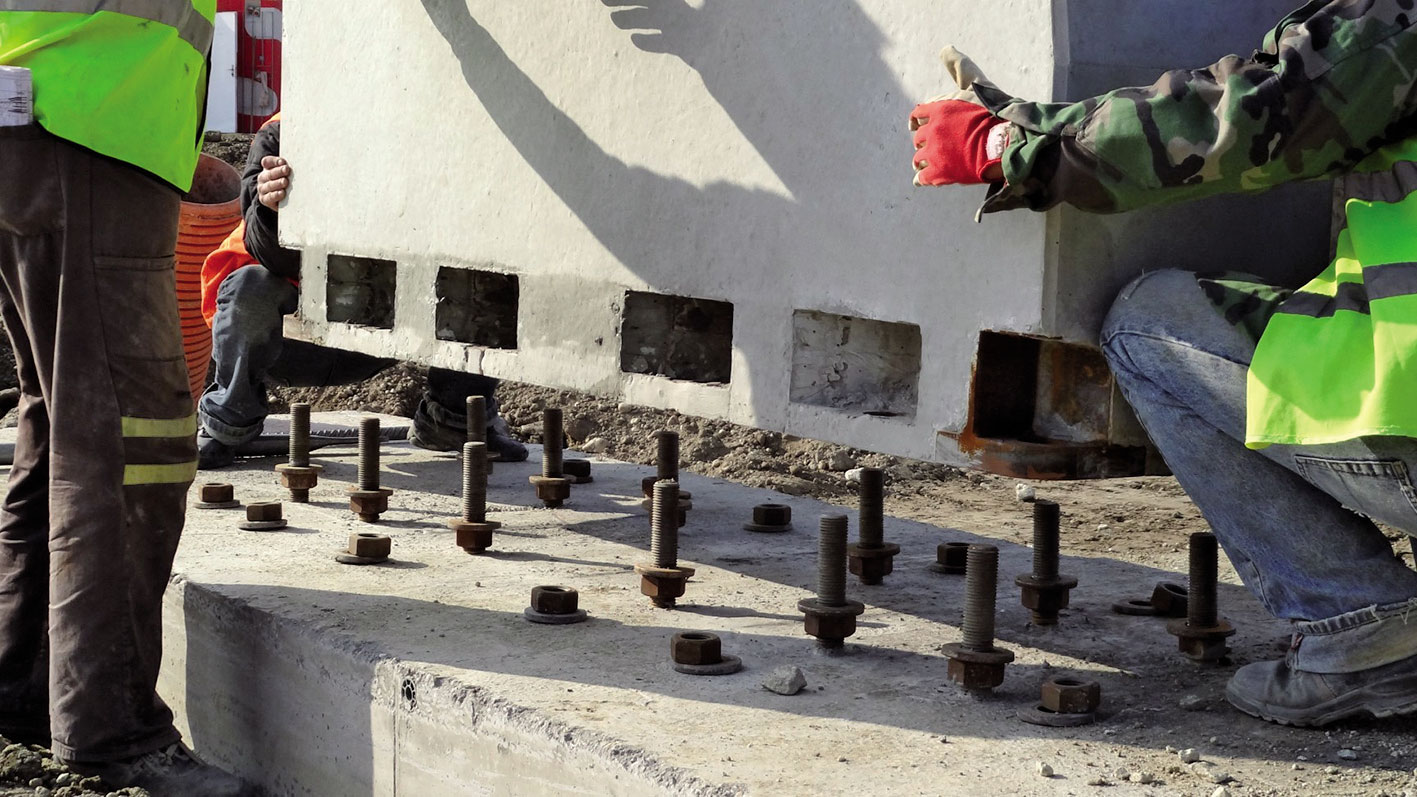

Vลกetky stฤบpy majรบ osadenรฉ pรคtky Peikko na ukotvenie do zรกkladov โ buฤ beลพnรฉ typovรฉ, alebo ลกpeciรกlne upravenรฉ do celรฝch blokov, ktorรฉ boli navrhnutรฉ vย spoluprรกci firmou Peikko โ SK. V stฤบpoch sรบ vย potrebnej miere vychรกdzajรบcej z poลพiadaviek ukotvenia oceฤพovรฝch stuลพovadiel zabudovanรฉ pomerne mohutnรฉ oceฤพovรฉ platne.
Zรกver
Nosnรก konลกtrukcia objektu Hangรกr VIP Handling vyuลพila spojenie oceฤพovej aย betรณnovej ฤasti sย cieฤพom vytvoriลฅ veฤพkรฉ priestory na parkovanie rรดzne veฤพkรฝch lietadiel. Vzhฤพadom na veฤพkรบ pรดdorysnรบ plochu haly (50,0 ร 150,0 m) sa navrhla ฤพahkรก oceฤพovรก konลกtrukcia strechy, uloลพenรก na prefabrikovanรฉ ลพelezobetรณnovรฉ stฤบpy, ktorรฉ svojรญm tvarom nenarรบลกajรบ ฤพahkosลฅ celรฉho nosnรฉho systรฉmu. Z hฤพadiska prenosu vodorovnรฝch sรญl zย oceฤพovรฝch prekladov na segmentovรฉ vrรกta dominujรบ stuลพujรบce veลพe vytvorenรฉ zย prefabrikovanรฝch ลพelezobetรณnovรฝch stฤบpov aย stien zย monolitickรฉho betรณnu. ฤฝahkosลฅ oceฤพovej konลกtrukcie osobitne dopฤบลajรบ hlavnรฉ modulovรฉ prefabrikovanรฉ ลพelezobetรณnovรฉ stฤบpy atypickรฉho tvaru aย vytvรกrajรบ tak opticky priaznivรฝ dojem z objektu.
ย ย |
ย |
ย Ing. Pavol Tekula, ZIPP BRATISLAVA, spol. s r. o. |
ย Ing. ฤฝubomรญr Laลกรกn, ZIPP BRATISLAVA, spol. sย r. o. |
TEXT: Pavol Tekula, ฤฝubomรญr Laลกรกn
