Inteligentnรฉ systรฉmy na Europa Business Center v Banskej Bystrici

Pojem inteligentnรก budova vnรญmajรบ nielen na Slovensku jednotlivรฉ profesie rozdielne. Inak vnรญma inteligentnรบ budovu architekt ฤi developer, inak uลพรญvateฤพ budovy, jednotlivรฉ profesijnรฉ skupiny a pod. Spoloฤnรฝm menovateฤพom pre vลกetky tieto rรดznorodรฉ pohฤพady je vลกak multidisciplinรกrny prรญstup k projektu stavby, pouลพitie veฤพkรฉho mnoลพstva technolรณgiรญ potrebnรฝch na prevรกdzku, v snahe optimรกlne splniลฅ poลพiadavky vlastnรญka a uลพรญvateฤพov. Prรญkladom je budova Europa Business Center v Banskej Bystrici, ktorรก je uลพ vo vรฝstavbe a do prevรกdzky by ju mali odovzdaลฅ koncom roku 2007.

Trendy inteligentnรฝch budov

Zรกkladnรฝmi poลพiadavkami investora sรบ vziaลฅ do รบvahy energetickรบ nรกroฤnosลฅ budovy, prevรกdzku a zabezpeฤiลฅ komfort v jednotlivรฝch priestoroch. Inteligentnรก budova mรก slรบลพiลฅ tรฝm, ลพe poskytne komfortnรฉ, zdravรฉ pracovnรฉ a oddychovรฉ prostredie. Medzi zรกsadnรฉ poลพiadavky patria efektรญvnosลฅ, ekonomika a ekolรณgia.

Svetovรฝ trend bรบrlivรฉho rozvoja techniky v modernej architektรบre inteligentnรฝch budov prenikol aj na Slovensko, kde ceny pozemkov urฤujรบ spรดsob urbanizรกcie a hmotovรบ kompozรญciu predovลกetkรฝm vertikรกlneho charakteru. Slovensko sa postupne dostรกva do pozรญcie, kde trh pozemkov a sila investorov postupne zaฤรญnajรบ naberaลฅ globรกlne svetovรฉ trendy.

Vรฝvojovรฉ trendy pri navrhovanรญ tzv. inteligentnรฝch budov v zahraniฤรญ spoฤรญvajรบ v รบzkej sรบvislosti s koncepciou programu trvalo udrลพateฤพnรฉho rozvoja eurรณpskej architektรบry a stavebnรญctva. Jeย  definovanรก ako spรดsob, ktorรฝm stavebnรฝ sektor a architektรบra dosahujรบ trvalo udrลพateฤพnรฝ rozvoj, vrรกtane ich enviromentรกlnych, sociรกlno-ekonomickรฝch a kultรบrnych princรญpov, a ktorรฝ v rรกmci vรคฤลกej sfรฉry mestskรฉho vรฝvoja povaลพuje za vรฝznamnรฉย  otรกzky dizajnu, sprรกvy budov, materiรกly a stavebnรฝ vรฝvoj, ako aj energie a spotreby zรกsob. Architektรบra a stavebnรญctvo sรบ tak konfrontovanรฉ s dopadmi klimatickรฝch zmien, s koncepciami rozvoja kvalitatรญvneho zlepลกenia ฤพudskรฝchย  ลพivotov spolu s pokrokom v ekonomickom, sociรกlnom a enviromentรกlnom rozvoji v rรกmci ekologickรฝch limitov Zeme.

Dรดleลพitรบ รบlohu pri navrhovanรญ inteligentnรฝch budov zohrรกva systรฉmovรก vรคzba: budova โ€“ klรญma โ€“ energia. Modernรก architektรบra musรญ byลฅ ekologickรก, nรญzkoenergetickรก, prรญpadne kybernetickรก s automatizovanรฝm systรฉmom riadenia techniky budovy.

EBC a technickรฉ zรกzemie

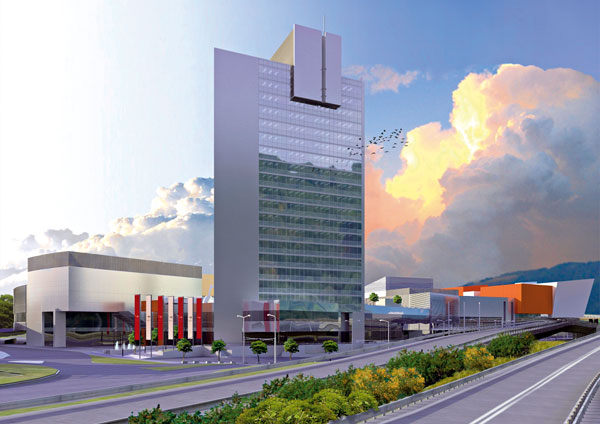

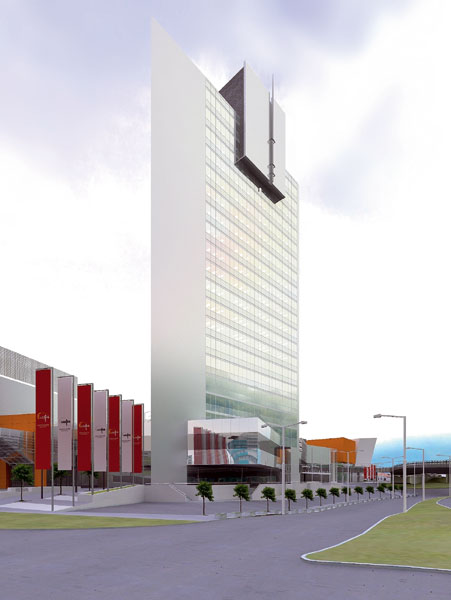

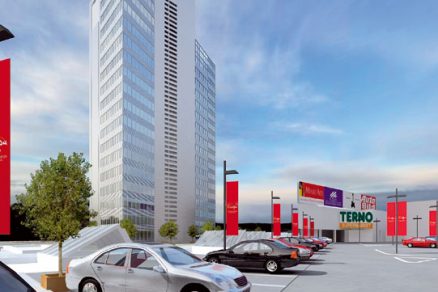

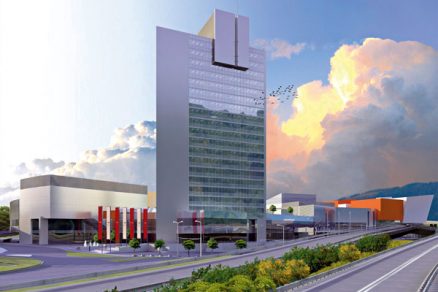

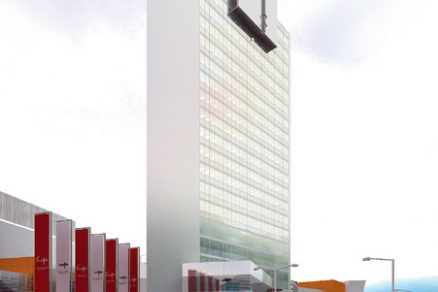

Atraktรญvny trend invenฤnej architektรบry zo skla a ocele, prรญpadne z inรฝch sรบฤasnรฝch materiรกlov, v ktorรฝch sa pouลพila modernรก technolรณgia, riadiaca ฤoraz viac procesov, sa z Bratislavy pomaly presรบva aj do inรฝch oblastรญ Slovenska. Ukรกลพkou je pripravovanรก vรฝstavba Business Centra na najlukratรญvnejลกom pozemku v centre Banskej Bystrici.

Europa Business Center Banskรก Bystrica (ฤalej EBC) s obstavanรฝm priestorom 59 259 m3 bude slรบลพiลฅ ako administratรญvno-kongresovรฉ centrum s potrebnรฝm technickรฝm zรกzemรญm, v organickom prepojenรญ s objektom Europa Shopping Center (ESC) v jeho jednotlivรฝch รบrovniach, a to prevรกdzkovo aj dispoziฤne.

Koncept budovy je navrhnutรฝ tak, aby bola stavba adaptabilnรก, aby dokรกzala zvlรกdnuลฅ zmeny poฤasia v priebehu uลพรญvania, a to nielen v rรกmci jednรฉho priestoru.

Pri projektovanรญ EBC sme brali do รบvahy environmentรกlne hฤพadisko vo vzลฅahu nielen k vonkajลกiemu ale aj k interiรฉrovรฉmu prostrediu a, samozrejme, vo vzลฅahu k zabudovaniu vhodnรฝch stavebnรฝch materiรกlov a technolรณgiรญ.

Tvarovรฝ princรญp je zaloลพenรฝ na pokraฤovanรญ ESC na pravouhlom modulovom rastri, priฤom vybiehajรบci horizontรกlny monoblok druhรฉho nadzemnรฉho podlaลพia vytvรกra juhovรฝchodnรฝ trojuholnรญkovรฝ cรญp so zoลกikmenรญm fasรกd pod uhlom 27ยฐ. Monoblok vรฝลกkovej ฤasti je navrhnutรฝ tak, ลพe hlavnรก ลฅaลพnica trojuholnรญkovej podstavy trojbokรฉho hranola veลพe smeruje na sever, priฤom zรกkladลˆa podstavy trojuholnรญka je opรคลฅ v osovom systรฉme oboch objektov.

Podzemnรฉ podlaลพie EBC je vyhradenรฉ pre technickรฉ zรกzemie โ€“ strojovลˆu VZT, priestory slaboprรบdu a transformaฤnej stanice a technologickรฝch zariadenรญ, s doplnkovรฝmi priestormi a stรกtiami. Podlaลพรญm prechรกdza komunikรกcia parkovacej garรกลพe s pokraฤovanรญm โ€“ napojenรญm na vonkajลกiu vรฝjazdovรบ rampu.

Na prvom nadzemnom podlaลพรญ sรบ situovanรฉ foyer a vstupnรฉ priestory, tvoriace prรญjemnรฉ a prirodzenรฉ prostredie s maximรกlnym optickรฝm prepojenรญm interiรฉru s exteriรฉrom, ฤalej komerฤnรฉ prenajรญmateฤพnรฉ plochy, navrhovanรฉ univerzรกlne, t. j. s konลกtantnรฝm statickรฝm a poลพiarnym zaลฅaลพenรญm s moลพnosลฅou ลกtandardnรฉho vetrania, osvetlenia, kรบrenia, chladenia a napojenia na vodu a kanalizรกciu.

Na druhom nadzemnom podlaลพรญ sรบ navrhnutรฉ kongresovรฉ sรกly a foyer, samozrejme, aj hygienickรฉ zariadenia.

Zรกkladnรบ komunikaฤnรบ ลกtruktรบru tvoria dve schodiskovรฉ jadrรก s predsieลˆami a vetracรญmi ลกachtami. Z prvรฉho podzemnรฉho aลพ do 22. nadzemnรฉho podlaลพia vychรกdza schodisko 1, ku ktorรฉmu je priฤlenenรก trojica vรฝลฅahov. Z prvรฉho podzemnรฉho aลพ do 20. nadzemnรฉho podlaลพia vychรกdza schodisko 2, ku ktorรฉmu sรบ priฤlenenรฉ hygienickรฉ centrรก pre nรกvลกtevnรญkov a zamestnancov.

Od tretieho aลพ po ลกestnรกste nadzemnรฉ podlaลพie sa hlavnรก plocha ponechala ako univerzรกlna โ€“ variabilnรก kancelรกrska plocha, s moลพnosลฅou ฤlenenia na รบseky, veฤพkopriestorovรฉ aj klasickรฉ kancelรกrie, podฤพa poลพiadaviek budรบcich nรกjomcov, navrhovanรก univerzรกlne, t. j. s konลกtantnรฝm statickรฝm a poลพiarnym zaลฅaลพenรญm s moลพnosลฅou ลกtandardnรฉho vetrania, osvetlenia, kรบrenia, chladenia.

Na sedemnรกstom a osemnรกstom nadzemnom podlaลพรญ sรบ navrhnutรฉ po 2 bytovรฉ jednotky, nadลกtandardnรฉ plochou aj technickรฝm vybavenรญm.

Na devรคtnรกstom a dvadsiatom nadzemnom podlaลพรญ sa nachรกdza kaviareลˆ so zรกzemรญm โ€“ kuchyลˆou, prรญpravou, ลกatลˆami a hygienickรฝm zariadenรญm pre zamestnancov atฤ., dve รบrovne kaviarne sรบ prepojenรฉ interiรฉrovรฝm schodiskom, priฤom na devรคtnรกstom nadzemnom podlaลพรญ je sรบฤasลฅou bytovej plochy aj streลกnรก terasa.

Na 21. a 22. nadzemnom podlaลพรญ sรบ sรบstredenรฉ technickรฉ a technologickรฉ zariadenia budovy โ€“ strojovลˆa VZT, dozorลˆa (โ€žvelรญnโ€œ), kotolลˆa, stanoviลกte chladiacich veลพรญ a pod.

Poฤรญtaฤovรก sieลฅ

Pre objekt sa navrhuje ลกtandardnรฉ aj nadลกtandardnรฉ technickรฉ vybavenie a technologickรฉ zariadenie, vyplรฝvajรบce z poลพiadaviek danรฝch vลกetkรฝmi funkciami objektu. Okrem bezpeฤnosti a hygieny sa to tรฝka elektrotechnickej vรฝbavy, istenรญ, meranรญ spotreby, ฤalej zdroja tepla, vรฝmeny vzduchu, poลพiarnej ochrany a pod.

Poฤรญtaฤovรก sieลฅ inลกtalovanรก v EBC je navrhnutรก ako sieลฅ typu Ethernet/FastEthernet, priฤom rozvody sรบ realizovanรฉ cez ลกtruktรบrovanรบ kabelรกลพ. V hlavnom a vo vedฤพajลกรญch centrรกch sa umiestnia aktรญvne zariadenia โ€“ prepรญnaฤe Switch, na ktorรฉ sa napojรญ univerzรกlny kabelรกลพny systรฉm LAN na prepojenie dรดleลพitรฝch poฤรญtaฤovรฝch a obsluลพnรฝch zariadenรญ, informaฤnรฉho systรฉmu, prvkov kamerovรฉho systรฉmu, zariadenรญ bezdrรดtovej siete WiFI, internetu a ฤalลกรญch. V rรกmci rieลกenia tejto LAN bude moลพnรฉ vytvoriลฅ virtuรกlne rozฤlenenรฉ priestory VLAN s pridelenรฝm prรญstupom pre jednotlivรฉ subjekty EBC.

Poฤรญtaฤovรก sieลฅ a kabelรกลพny systรฉm sรบ navrhnutรฉ tak, aby bolo moลพnรฉ vytvoriลฅ aj รบplne oddelenรฉ poฤรญtaฤovรฉ siete v rรกmci vedฤพajลกรญch rozvรกdzaฤov, ale stratรญ sa prรญstup k poskytovanรฝm univerzรกlnym systรฉmom. V rรกmci projektu je rieลกenรฉ poskytovanie sluลพby bezdrรดtovรฉho pripojenia PC siete cez mikrovlnnรบ WiFi sieลฅ a sluลพby s tรฝm spojenรฉ.

Systรฉm WiFi je zatiaฤพ orientovanรฝ najmรค na prvky poฤรญtaฤovรฝch sietรญ a napojenie na internet umoลพลˆuje bezdrรดtovo pripรกjaลฅ a poskytovaลฅ sluลพby pre poฤรญtaฤe, kamerovรฉ systรฉmy a cez ลกpeciรกlne adaptรฉry aj IP telefรณny. Preto sa bude v projekte rieลกiลฅ bezdrรดtovรฝ systรฉm WiFi WDS ako systรฉm s vรคฤลกรญm luxusom a komfortom pre uลพรญvateฤพov stabilnรฝch aj voฤพne prรญstupnรฝch โ€“ na zรกklade objednรกvky WiFi prรญstupovรฉho konta.

Tak sa vytvorรญ mobilnรฝ systรฉm prepojenia siete ako alternatรญva a podpora pevne vybudovanรฉho ลกtruktรบrovanรฉho kรกblovรฉho systรฉmu zรกsuviek a skrรญลˆ, ktorรฝ bol urฤenรฝ pre zariadenia s dokonalejลกou ochranou, nรกroฤnosลฅou na prรญstup a pod. v oblasti informatiky, kamerovรฝch systรฉmov a telefรณnnych a externรฝch internetovรฝch prรญstupov. Prepojovacรญ systรฉm WIFI je rieลกenรฝ zostavou zรกkladลˆovej stanice a terminรกlovรฝch stanรญc u pouลพรญvateฤพov. Zรกkladลˆovรก stanica je umiestnenรก v technologickej centrรกle na 21. nadzemnom podlaลพรญ a prepojenรก na antรฉny umiestnenรฉ na streche EBC.

V budove EBC sa nainลกtaluje systรฉm ozvuฤenia a poลพiarneho rozhlasu, ktorรฝ je urฤenรฝ na beลพnรฉ prevรกdzkovรฉ hlรกsenia a poลพadovanรฉ vysielanie do selektรญvne volenรฝch lokalรญt objektu, na reprodukciu hudby a nรกladovรฉho ozvuฤenia najmรค pre chodby, oddychovรฉ priestory, voฤพnรฉ plochy a parkoviskรก. Systรฉm ozvuฤenia je ฤalej urฤenรฝ na akustickรบ podporu sprievodnรฝch akciรญ v EBC a v konferenฤnรฝch halรกch. ฤŽalej slรบลพi ako poลพiarny rozhlas na vรฝstrahu a riadenie evakuรกcie v prรญpade poลพiaru.

TV a kamerovรฝ systรฉm

Priemyselnรก TV a kamerovรฝ systรฉm kontroly prevรกdzky EBC budรบ rieลกenรฉ modulรกrne a flexibilne systรฉmom nezรกvislรฝch PC kamier napojenรฝch cez WiFi sieลฅ alebo cez pevnรบ kabelรกลพ na zรกsuvky poฤรญtaฤovej siete Ethernet jednak na centrรกlne PC videoservery so zรกznamom obrazovej informรกcie na pevnom disku a jednak cez sprรญstupnenรฉ Live kamery cez webovรฉ strรกnky na internet, ktorรฉ budรบ prรญstupnรฉ na zรกklade prรญstupovรฝch prรกv pouลพรญvateฤพovi kdekoฤพvek na svete. Centrรกla kamerovรฉho systรฉmu sa bude nachรกdzaลฅ v technologickej miestnosti a bude napojenรก na PC sieลฅ a WiFi sieลฅ, napรกjanie kamier bude rieลกenรฉ cez kabelรกลพ PC siete PoE systรฉmom na jednotlivรฉ poลพadovanรฉ miesta. Monitorovanie jednotlivรฝch kamier bude moลพnรฉ najmรค na informaฤnรฝch pultoch, vyhradenรฝch pracoviskรกch obsluhy a miestach povolenรฉho prรญstupu k videoinformรกciรกm.

V budove EBC bude nainลกtalovanรฝ univerzรกlny televรญzny a satelitnรฝ systรฉm, v rรกmci ktorรฉho sa bude podฤพa potreby zรกujemcov poskytovaลฅ poลพadovanรฝ rozsah kanรกlov STA/SAT do jednotlivรฝch priestorov EBC, hlavne pre byty, reลกtauraฤnรฉ priestory, priestor konferenฤnรฝch hรกl a vstupnรฉho vestibulu. Televรญzny rozvod je navrhnutรฝ tak, aby sa dal pouลพiลฅ aj na pripojenie zรกsuviek STA/SAT v priestore ESC.

Nรกvrh automatickej regulรกcie technologickรฉho zariadenia vzduchotechniky, vykurovania, chladenia, zdravotechniky a nadvรคzujรบcich profesiรญ sa mรก daลฅ ฤพubovoฤพne rozลกirovaลฅ zo strรกnky technickรฉho aj programovรฉho vybavenia, s prihliadnutรญm aj na dodatoฤnรฉ poลพiadavky pouลพรญvateฤพa. Mรก umoลพniลฅ autonรณmne fungovanie podsystรฉmov reprezentovanรฝch podstanicami a ich perifรฉriami s moลพnosลฅou centrรกlneho zberu dรกt, poruchovรฝch hlรกsenรญ a centrรกlneho riadenia podฤพa konkrรฉtneho programovรฉho rieลกenia. Nadvรคznosลฅ medzi jednotlivรฝmi podstanicami bude rieลกenรก komunikaฤnรฝm prepojenรญm. Riadiaci systรฉm bude vyhodnocovaลฅ vลกetky prevรกdzkovรฉ a poruchovรฉ stavy riadenรฉho technologickรฉho zariadenia.

Dispeฤerskรฉ pracovisko, kde bude umiestnenรฉ centrรกlne zariadenie, pozostรกvajรบce z centrรกlneho poฤรญtaฤa, monitora, ovlรกdacieho zariadenia a tlaฤiarne, spolu so zรกkladnรฝm a pouลพรญvateฤพskรฝm softvรฉrom, sa bude nachรกdzaลฅ v recepcii vo vstupnej hale na prvom nadzemnom podlaลพรญ. Centrรกla bude prepojenรก s podstanicami riadiaceho systรฉmu komunikaฤnรฝm kรกblom.

Inteligencia oลพije aลพ prevรกdzkou

Na eliminovanie, resp. znรญลพenie moลพnosti vzniku bezpeฤnostnรฝch rizรญk a incidentov v objekte EBC sa vyuลพije elektronickรฝ zabezpeฤovacรญ systรฉm, ktorรฝ bude pozostรกvaลฅ z navzรกjom prepojenรฝch bezpeฤnostnรฝch podsystรฉmov โ€“ poplachovรฉho systรฉmu na nahlรกsenie naruลกenia, systรฉmu priemyselnej televรญzie a ฤalลกรญch systรฉmov: prรญstupovรฉho, dochรกdzkovรฉho a parkovacieho. EBC ako inteligentnรก budova bude obsahovaลฅ aj centrรกlny zber รบdajov, ktorรฉ do budovy prichรกdzajรบ, a tak doplnia รบdaje spotreby tepla, elektriny, teplej รบลพitkovej vody a pod. V EBC budรบ aj zariadenia na prenos vลกetkรฝch dรดleลพitรฝch รบdajov a informรกciรญ pre pouลพรญvateฤพov.

Samotnรก inteligencia EBC oลพije aลพ svojou vlastnou prevรกdzkou. Jej prevรกdzkovateฤพ musรญ bezproblรฉmovรฝ chod dolaฤovaลฅ neustรกlym monitorovanรญm funkciรญ jednotlivรฝch zariadenรญ budovy ako celku a ich optimalizรกciou.

Investor: Europa BC, a. s., Banskรก Bystrica
Developer: VaV invest, s.r.o. Banskรก Bystrica
Autori: Ing. arch. Marian ล ovฤรญk, CSc., Ing. arch. Juraj Kalus, Ing. arch. Pavel Zรกriลก, Ing. arch. B. Somora, PhD.
Spoluprรกca: Mgr. art. Zuzana Kalusovรก, Ing.arch. Ivica Gaลกparoviฤovรก, Ing. arch. Roman Kerner
Vizualizรกcie: Ing. arch. Martin Brida
Generรกlny projektant: AMล  Partners, spol. s r. o., Banskรก Bystrica

Ing. arch. Marian ล ovฤรญk, CSc.
Vizualizรกcie: AMล  Partners, spol. s r. o.
