Inteligentnรฝ svetelnotechnickรฝ systรฉm vย priemyselnom objekte

Rozhodnutie vybraลฅ aย inลกtalovaลฅ inteligentnรฝ svetelnotechnickรฝ systรฉm vย novostavbe hotovostnรฉho skladu vย Novรฝch Zรกmkoch vyplรฝvalo zย poลพiadaviek prevรกdzky na osvetฤพovaciu sรบstavu. Prvotnou potrebou bolo, aby svetelnรก technika pruลพne reagovala na podnety vย zรณne pohybovej aktivity aย sรบฤasne dokรกzala pracovaลฅ รบsporne.

Komunikรกcia ovlรกdacรญch aย vรฝkonovรฝch prvkov
Hotovostnรฝ sklad novostavby mali podฤพa prvotnej dokumentรกcie osvetฤพovaลฅ 250-wattovรฉ vรฝbojky sย rotaฤne symetrickou krivkou svietivosti. Osvetliลฅ lรญniovรฝ komunikaฤnรฝ priestor takรฝmto spรดsobom vลกak nie je jednoduchรฉ. Ustรกlenie svetelnรฝch pomerov โ€žklasikyโ€œ trvรก niekoฤพko minรบt aย regulรกcia osvetlenia sa prakticky obmedzuje na dve moลพnosti โ€“ svietiลฅ alebo nesvietiลฅ. Opรคtovnรฉ rozsvietenie podmieลˆuje aktuรกlna teplota horรกka zdrojov svietidiel, nehovoriac oย kvalite svetla aย prevรกdzkovรฝch nรกkladoch takejto sรบstavy.

Nakoniec sa rozhodlo oย pouลพitรญ inteligentnรฉho svetelnotechnickรฉho systรฉmu DALI. Nรกzov ukrรฝva akronym anglickรฉho nรกzvu Digital Addressable Lighting Interface, ฤo vย preklade znamenรก digitรกlne adresnรฉ rozhranie svietidiel. Svietidlรก vybavenรฉ regulovateฤพnรฝmi elektronickรฝmi predradnรญkmi DALI aย ลพiarivkami typu T5 predstavujรบ รบฤinnรฝ technickรฝ prostriedok pri osvetฤพovanรญ interiรฉrov objektov. Podstatnรฝ rozdiel medzi touto inteligentnou aย tradiฤnou svetelnou elektroinลกtalรกciou spoฤรญva vย odliลกnom spรดsobe vzรกjomnej komunikรกcie ovlรกdacรญch aย vรฝkonovรฝch prvkov. Vย systรฉme DALI mรก vydanรฝ povel na zmenu pracovnรฉho stavu svietidla digitรกlnu podobu aย kย svietidlu sa dostรกva adresne pomocou zbernice cez zรกลฅaลพovรฉ rozhranie.

Sรบฤasti systรฉmu aย jeho fungovanie

Investiฤnรฉ nรกklady nanovo projektovanej osvetฤพovacej sรบstavy so svietidlami najvyลกลกej energetickej triedy vย kombinรกcii sย komponentmi DALI boli sรญce vyลกลกie, na druhej strane vลกak rieลกenie prinieslo vรฝhody vyplรฝvajรบce zย automatizovania osvetฤพovacej sรบstavy pomocou modernej technolรณgie. Rozhodnutie vlastnรญkov skladu investovaลฅ do digitรกlnej technolรณgie ovplyvnila jej vysokรก flexibilita vzhฤพadom na okamลพitรฉ svetelnรฉ poลพiadavky, niลพลกia spotreba elektrickej energie, kvalita, ale aj hygiena nekmitavรฉho svetla.

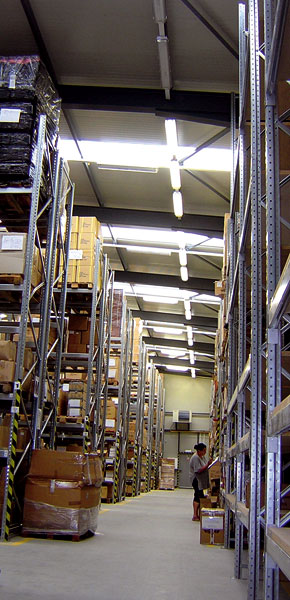

Svetelnรฉ zdroje โ€“ lineรกrne ลพiarivky T5 โ€“ prevรกdzkuje elektronickรฝ predradnรญk. Spolu tvoria nรกplลˆ svietidiel PEPS, ktorรฉ sa pouลพili na osvetlenie skladu, ale aj baliarne, nachรกdzajรบcej sa vedฤพa skladu. Elektrickรฉ prรญkony pouลพitรฝch svietidiel sรบ rozdielne. Vลกetky komponenty DALI osvetฤพovacieho systรฉmu oboch miestnostรญ integruje smerovaฤ, tzv. router, prostrednรญctvom dรกtovej zbernice (Dali 1 aย Dali 2). Smerovaฤ sa nainลกtaloval vo svetelnom rozvรกdzaฤi (schรฉma zapojenia je na strane 60) spolu sย ฤalลกรญmi doplลˆujรบcimi komponentmi. Senzory aย ovlรกdacie moduly sa nachรกdzajรบ vย interiรฉri haly aย skladu. Na zรกklade svetelnotechnickรฉho nรกvrhu sa svietidlรก vย sklade usporiadali do niekoฤพkรฝch (A, B, C, D, E, F, G, H, Iย aย J) skupรญn aย upevnili sa vo vรฝลกke 7 m.

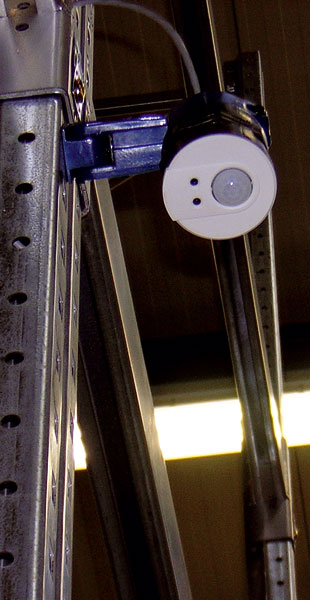

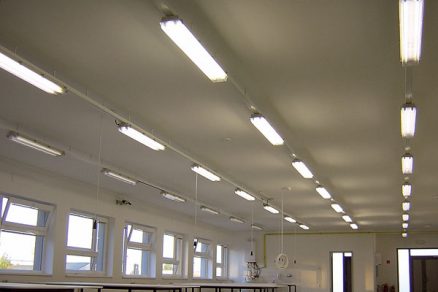

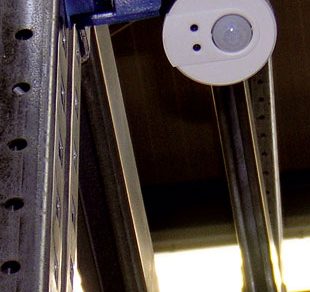

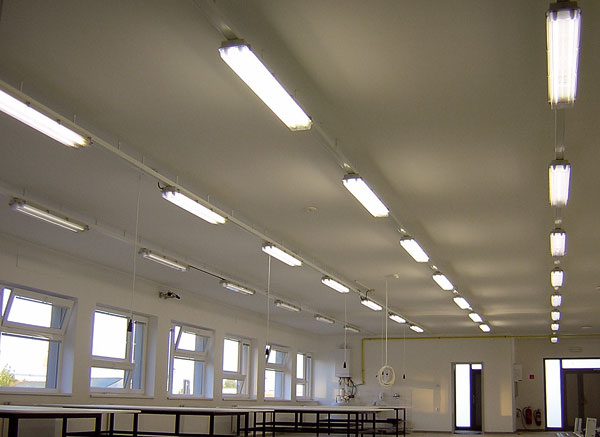

Vย baliarni sa zasa nainลกtalovali na strop sย vรฝลกkou 3โ€‰m, aย to vย ลกtyroch lรญniovรฝch zoskupeniach (M, N, Oย aย P). Prรญsun dennรฉho svetla pre halovรฝ sklad zabezpeฤujรบ streลกnรฉ svetlรญky. Vย prรญpade baliarne sรบ to oknรก polohou bliลพลกie kย svietidlรกm vย rade M. Pri voฤพbe automatickรฉho reลพimu prevรกdzky osvetlenia multisenzory vย sklade registrujรบ pohyb vย manipulaฤnom priestore. Pri poklese intenzity osvetlenia pod normou stanovenรบ hodnotu sa aktivujรบ prรญsluลกnรฉ skupiny svietidiel. ล tart je okamลพitรฝ aย prevรกdzka bezhluฤnรก. Po vyprลกanรญ ฤasovรฉho limitu aย vย prรญpade, ลพe senzor pohybu aย konลกtantnรฉho svetla medzitรฝm nezaregistruje opรคtovnรฝ pohyb vย prรญsluลกnej zรณne, sa zaฤรญna postupnรฝ รบtlm aktivovanej skupiny svietidiel.

Opรญsanรฝ spรดsob monitorovania aย regulรกcie osvetlenia skladu sa vzลฅahuje na vลกetky jej komunikaฤnรฉ zรณny. To znamenรก, ลพe inteligentnรฝ regulaฤnรฝ systรฉm monitoruje aย vyhodnocuje, ale sรบฤasne udrลพiava konลกtantnรบ รบroveลˆ osvetlenia sย ohฤพadom na prรญsun dennรฉho svetla. Rovnako funguje aj osvetlenie baliarne. Sรบstava sa vลกak aktivuje manuรกlne ovlรกdacรญm modulom.

Obsluha rozsvieti konkrรฉtny rad svietidiel vย zรกvislosti od druhu pracovnej ฤinnosti. ลฝiadanรฉ osvetlenie bezprostrednรฉho okolia zrakovej รบlohy sledujรบ senzory konลกtantnรฉho svetla. Systรฉm dokรกลพe primeranรฝm spรดsobom integrovaลฅ umelรฉ aย dennรฉ svetlo.

Pri absencii vรฝrobnej ฤinnosti osvetฤพujรบ komunikaฤnรบ zรณnu baliarne svietidlรก, ktorรฉ sa zapรญnajรบ ลกtandardnรฝm infraฤervenรฝm detektorom pohybu za predpokladu, ลพe poplachovรฝ systรฉm naruลกenia objektu sa vypol. Korektnรฝm odkรณdovanรญm objektu sa osvetฤพovacia sรบstava budovy uvedie cez vstupnรบ jednotku do stavu pohotovosti. Zakรณdovanรญm sa osvetlenie skladu aย baliarne zasa deaktivuje.

Zmenu prevรกdzkovรฝch vlastnostรญ osvetฤพovacej sรบstavy skladu aย baliarne moลพno realizovaลฅ preprogramovanรญm รบvodnรฉho softvรฉru bez zรกsahov do vybudovanรฝch elektrickรฝch rozvodov.

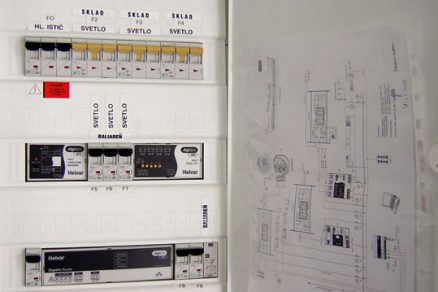

Schรฉma zapojenia svetelnรฉho rozvรกdzaฤa

Ing.ย Alexander Valaลกka, aut. Ing.

Autor pracuje soย spoloฤnosลฅou DNA Slovakia, s. r. o.
