Krรญลพom lepenรฉ drevo – rieลกenie aj pre viacpodlaลพnรฉ stavby (1. ฤasลฅ)

Krรญลพom lepenรฉ drevo (ฤes. kล™รญลพem lepenรฉ dล™evo, nem. BSP โ€“ Brettsperrholz, angl. CLT โ€“ Cross Laminated Timber, obchodnรฝ nรกzov vย niektorรฝch krajinรกch X-LAM) je materiรกl, ktorรฝ sa pravdepodobne vย blรญzkej budรบcnosti stane najvรฝznamnejลกรญm vรฝrobkom pouลพรญvanรฝm vย masรญvnych drevenรฝch konลกtrukciรกch, vย bytovej vรฝstavbe aย viacpodlaลพnej vรฝstavbe.

obr11 big image
obr10 big image
obr9 big image
obr8 big image
ob7 big image
20 sandanus 1 big image
19 sandanus 1 big image
12 sandanus 1 big image
Pri vรฝrobe takzvanรฝch technickรฝch vรฝrobkov sa surovina โ€“ drevo โ€“ najskรดr rozliฤnรฝmi spรดsobmi rozdelรญ na menลกie kรบsky urฤitรฝch rozmerov aย opรคtovne spojรญ pomocou lepidiel alebo, vย ลกpeciรกlnych prรญpadoch, mechanickรฝmi spojovacรญmi prostriedkami.

Touto procedรบrou moลพno odstrรกniลฅ alebo prinajmenลกom redukovaลฅ anizotropnรฝ efekt dreva (fyzikรกlne vlastnosti sa menia podฤพa smeru, vย ktorom sa merajรบ). Okrem prรบtovรฝch prvkov (laty, dosky) sa vyrรกbajรบ aj dvojrozmernรฉ elementy sย pomerne veฤพkรฝmi aย premenlivรฝmi rozmermi vo forme dosiek (zaลฅaลพovanรฉ kolmo na rovinu elementu) aย stien (zaลฅaลพovanรฉ vย rovine elementu). Vรฝhodou je, ลพe na ich vรฝrobu moลพno pouลพiลฅ drevo horลกej kvality alebo tieลพ recyklovanรฉ drevo. Zmenลกenรฝ vplyv jednotlivรฝch porรบch materiรกlu, akรฝmi sรบ hrฤe, ลกikmรฝ priebeh vlรกkien, zmeny hustoty aย podobne, na fyzikรกlne vlastnosti umoลพลˆuje vyrobiลฅ produkt sย homogรฉnnymi vlastnosลฅami.

Oznaฤenie vรฝrobkov pojmom technickรฉ sรบvisรญ so skutoฤnosลฅou, ลพe uvedenรฝm spรดsobom sa vyrรกbajรบ produkty sย takzvanรฝmi technickรฝmi aย vytvorenรฝmi vlastnosลฅami, ktorรฉ sa od prirodzenรฝch vlastnostรญ guฤพatiny alebo reziva lรญลกia.

Vย zรกvislosti od veฤพkosti pouลพitรฝch prvkov aย ich vzรกjomnej orientรกcie (smer vlรกkien pouลพitรฝch prvkov je paralelnรฝ alebo kolmรฝ na hlavnรฝ smer elementu) moลพno vyrobiลฅ ลกirokรบ ลกkรกlu vรฝrobkov sย urฤitรฝmi rozmermi (tab.).

Vรฝrobky zloลพenรฉ zย dosiek
Zรกkladnรฝmi komponentmi tรฝchto vรฝrobkov sรบ dosky sย hrรบbkou 6 aลพ 40 mm, so ลกรญrkou viac ako 60 mm aย sย dฤบลพkou spravidla od 1,5 do 5,0 m (dฤบลพka 4,0 m sa povaลพuje za ลกtandardnรบ). Dosky treba triediลฅ podฤพa prรญsluลกnรฝch predpisov aย noriem. Za normรกlnych okolnostรญ sa dosky vysuลกia na vlhkosลฅ 12 aลพ 18 % aย pred ฤalลกรญm pouลพitรญm sa ohobฤพujรบ. Podฤพa spรดsobu pouลพitia sa mรดลพu dosky spรกjaลฅ zubovitรฝmi spojmi. Vย takomto prรญpade ide oย takzvanรบ lamelu.

Vรฝrobky sย vรฝraznรฝm dฤบลพkovรฝm rozmerom (nosnรญky)

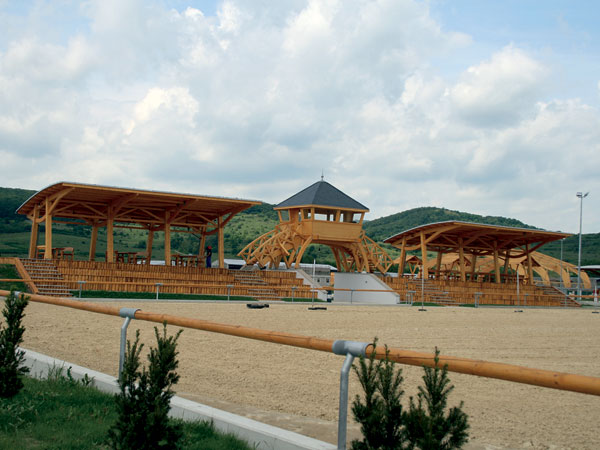

Zlepenรญm viac ako ลกtyroch vrstiev rovnobeลพne sย pozdฤบลพnou osou vznikรก pravdepodobne najdรดleลพitejลกรญ technickรฝ vรฝrobok zย dreva โ€“ lepenรฉ lamelovรฉ drevo (obr. 1 aลพ 3).

drevo,bazén,stropy

dosky,drevo,stropy

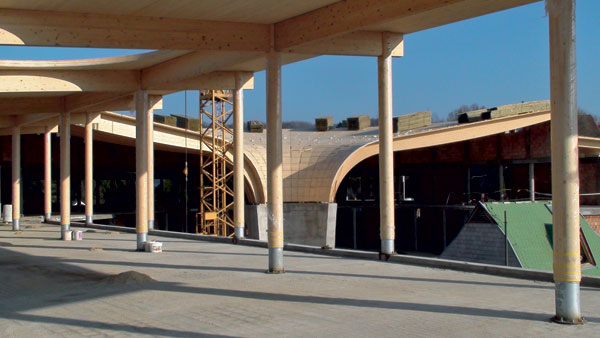

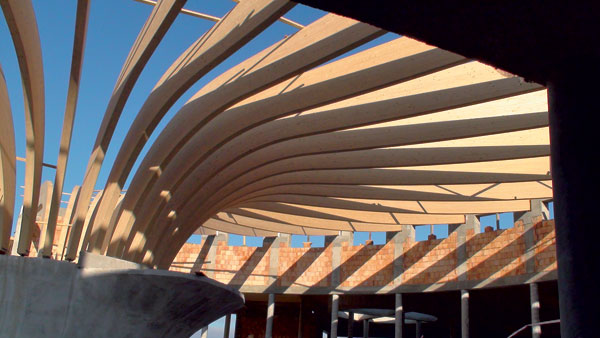

Obr. 2, 3 Nosnรก streลกnรก konลกtrukcia bazรฉnu, Aquapark Podhรกjska 2010, foto: Frantiลกek Luลพica, Tectum Novum

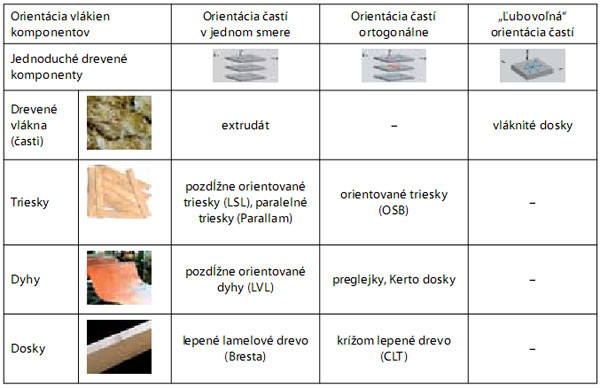

Tab. Prehฤพad technickรฝch vรฝrobkov sย vรฝraznรฝmi rozmermi vo dvoch smeroch

Vรฝrobky sย dvoma hlavnรฝmi rozmermi
Medzi vรฝrobky sa dvoma hlavnรฝmi rozmermi patria:

  • dosky sย jednou rovinou;
  • dosky osadenรฉ nastojato, mechanicky spรกjanรฉ (Bresta) aย prieฤne predpรคtรฉ drevenรฉ prvky;
  • krรญลพom lepenรฉ drevo (CLT).

Doska sย jednou rovinou vznikรก vzรกjomnรฝm lepenรญm jednotlivรฝch dosiek na รบzkych stranรกch. Na nosnรฉ stavebnรฉ รบฤely sa pouลพรญva veฤพmi zriedkavo. Uplatnenie nachรกdzajรบ skรดr vย nรกbytkรกrskom priemysle. Na ich vรฝrobu sa vyuลพรญvajรบ rรดzne dreviny.

Nastojato uloลพenรฉ dosky sa vzรกjomne spรกjajรบ klincami alebo skrutkami. Pouลพรญvajรบ sa vรคฤลกinou na zhotovenie stropnรฝch (obr. 4), ale aj stenovรฝch aย streลกnรฝch konลกtrukciรญ. Do tejto skupiny patria zรกroveลˆ aj lepenรฉ lamelovรฉ prvky, zaลฅaลพenรฉ prieฤne. Elementy, ktorรฉ vzniknรบ prieฤnym predpรคtรญm nastojato uloลพenรฝch dosรกk, sa vyuลพรญvajรบ ako mostovky drevenรฝch mostov (obr.ย 5).

dosky,drevo,stropy drevo,mostovka

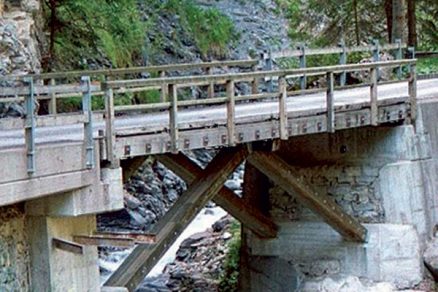

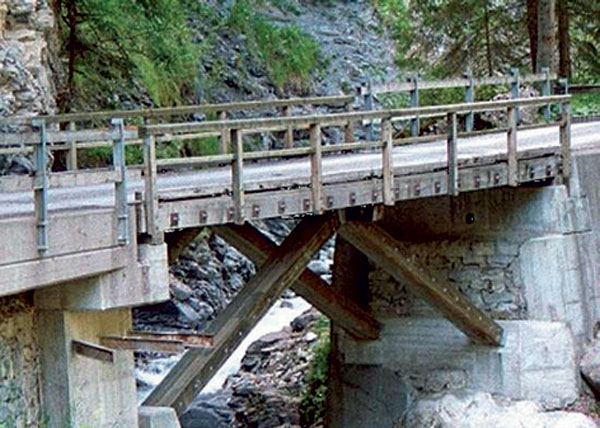

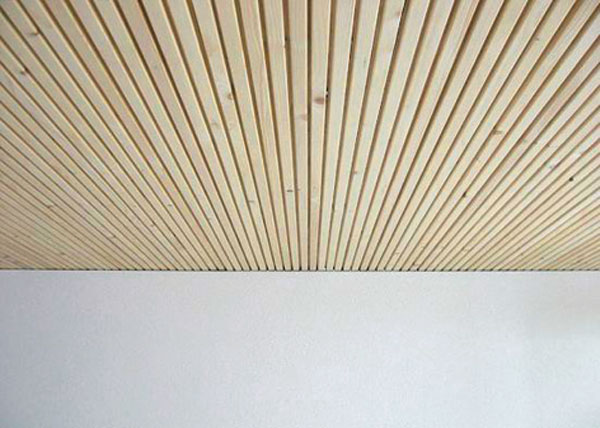

Obr. 4 Nastojato uloลพenรฉ dosky spojenรฉ mechanickรฝmi spojovacรญmi prostriedkami (Bresta) ako stropnรก doska Obr. 5 Prieฤne predpรคtรก drevenรก mostovka

Krรญลพom lepenรฉ drevo sa skladรก zย nepรกrneho poฤtu rovรญn tvorenรฝch doskami. Ich ortogonรกlne usporiadanie umoลพลˆuje vรฝrobu elementov sย veฤพkรฝmi rozmermi. Tento produkt zohrรกva dรดleลพitรบ รบlohu zย hฤพadiska pouลพitia dreva pre viacpodlaลพnรฉ budovy.

Vรฝroba krรญลพom lepenรฉho dreva (vรฝroba CLT-elementov)
Zรกkladnรฝm materiรกlom na vรฝrobu krรญลพom lepenรฉho dreva sรบ dosky zย okrajovรฝch ฤastรญ kmeลˆa (obr. 6). Tento materiรกl mรก dobrรฉ mechanickรฉ vlastnosti zย hฤพadiska pevnosti aย tuhosti (obr. 7) aย zรกroveลˆ za normรกlnych okolnostรญ nรญzku cenu.

dosky,drevo

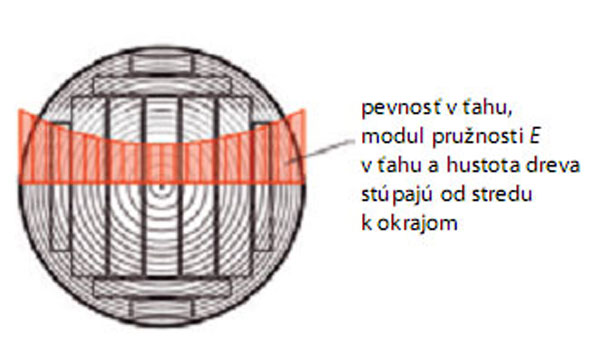

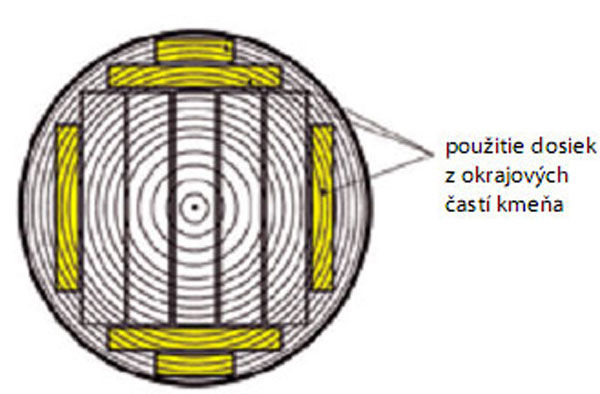

Obr. 6 Dosky zย okrajovรฝch ฤastรญ kmeลˆa Obr. 7 Rozdelenie mechanickรฝch vlastnostรญ vย priereze kmeลˆa

ล รญrka jednotlivรฝch dosiek vย CLT sa pohybuje vย rozpรคtรญ od 80 do 240 mm, hrรบbka beลพne od 10 do 45 mm (zรกvisรญ od vรฝrobcov โ€“ niekedy aลพ do 100 mm). Pomer ลกรญrky aย hrรบbky by mal byลฅ b : d = 4 : 1. Vย sรบฤasnosti sa pouลพรญva drevo zย ihliฤnatรฝch stromov (smrek, borovica, jedฤพa), vย budรบcnosti sa uvaลพujeย  pouลพรญvaลฅ aj listnatรฉ dreviny (agรกt, buk).

Charakteristickรฝmi vlastnosลฅami jednotlivรฝch dosiek je pevnosลฅ vย ลฅahu, modul pruลพnosti aย hustota. Na vonkajลกie vrstvy sa pouลพรญvajรบ dosky sย predpรญsanou triedou pevnosti. Dosky sa najskรดr strojovo triedia. Nasleduje vyznaฤenie aย vyrezanie nehomogรฉnnych รบsekov vย doske. Potom sa dosky spรกjajรบ zubovitรฝmi spojmi aย lepia. Na lepenie sa pouลพรญvajรบ polyuretรกnovรฉ, fenolickรฉ aย melamรญnovรฉ lepidlรก. Podฤพa triedy pouลพitia vyrรกbanรฉho prvku sa urฤuje potrebnรก vlhkosลฅ dosiek.

Vย ฤalลกom kroku sa lamely hobฤพujรบ zo vลกetkรฝch ลกtyroch strรกn. Boฤnรฉ strany sรบ paralelnรฉ alebo tvarovanรฉ kรณnicky, alebo sa frรฉzujรบ na pero aย drรกลพku (obr. 8).

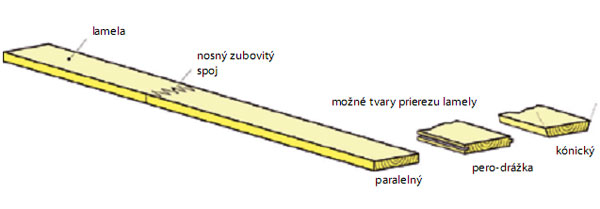

Obr. 8 Lamely sย paralelnรฝmi, profilovanรฝmi alebo kรณnickรฝmi boฤnรฝmi stranami

Zubovitรฉ spoje sa musia zhotovovaลฅ vย sรบlade sย STN EN 385: 2003 (Drevenรฉ konลกtrukcie nastavovanรฉ klinovรฝm spojom. Poลพiadavky na technickรฉ vlastnosti aย minimรกlne vรฝrobnรฉ poลพiadavky). Vย spoji sa musรญ dosiahnuลฅ tรก istรก kvalita, akรบ mรก spรกjanรฝ materiรกl. Vย sรบlade sย STN EN 1194: 2001 (Drevenรฉ konลกtrukcie. Lepenรฉ lamelovรฉ drevo. Triedy pevnosti aย stanovenie charakteristickรฝch hodnรดt) je nutnรฉ, aby charakteristickรก pevnosลฅ spoja vย ลฅahu ft,0,l,kย bola vyลกลกia oย 5 N/mmยฒ, ako je pevnosลฅ prรญsluลกnej dosky.

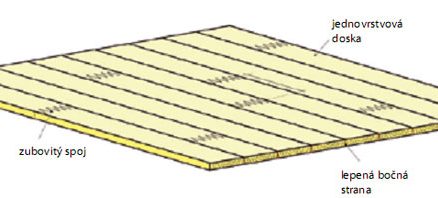

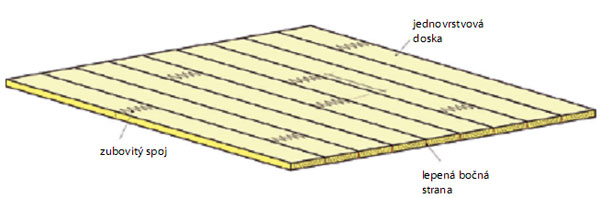

Obr. 9 Jednovrstvovรก doska โ€“ lamely sa na boฤnรฝch stranรกch lepia iba zriedkavo

Boฤnรฉ spรกjanie jednotlivรฝch lamiel sa vย sรบฤasnosti pouลพรญva skรดr vรฝnimoฤne (obr.ย 9). Zubovitรฉ spoje vย jednotlivรฝch lamelรกch by mali byลฅ vย rรกmci susednรฝch lamiel odsadenรฉ vย sรบlade sย STN EN 386: 2003 (Lepenรฉ lamelovรฉ drevo. Poลพiadavky na technickรฉ vlastnosti aย minimรกlne vรฝrobnรฉ poลพiadavky).
Typickรก stavba jednotlivรฝch vrstiev vย krรญลพom lepenom dreve je ortogonรกlna. Vrstvy sa vลกak mรดลพu ukladaลฅ aj pod inรฝm uhlom (naprรญklad 45ยฐ). Kvรกzi tuhรฉ spojenie jednotlivรฝch vrstiev sa dosiahne celoploลกnรฝm zlepenรญm vrstiev. Je dรดleลพitรฉ, aby sa lepidlo nanieslo na celรบ plochu rovnomerne.

Veฤพkosลฅ aย tvar CLT-elementov sรบ danรฉ obmedzenรญm vรฝroby, prepravy aย montรกลพnych moลพnostรญ. Vย sรบฤasnosti sa ako ลกtandardnรฉ oznaฤujรบ nasledovnรฉ rozmery pre rovinnรฉ aย mierne zakrivenรฉ elementy: dฤบลพka 16,5 m, ลกรญrka 3,0 m aย hrรบbka do 0,5 m. Vรคฤลกie dฤบลพky (do 30 m) moลพno dosiahnuลฅ spรกjanรญm zubovitรฝmi spojmi uลพ hotovรฝch elementov. Vย prรญpade zakrivenรฝch prvkov sa musia dodrลพaลฅ zรกsady hrรบbky vrstiev aย polomeru zakrivenia (pozri naprรญklad STN EN 386).

Na dosiahnutie poลพadovanรฝch pevnostnรฝch aย poลพiarnych vlastnostรญ CLT-elementov sa pouลพรญvajรบ rรดzne konfigurรกcie pozdฤบลพnych aย prieฤnych vrstiev. Troj- alebo pรคลฅvrstvovรฉ elementy (obr. 10) majรบ hrรบbku pribliลพne 100 mm (170 mm). Na stavbu mostov sa pouลพรญvajรบ hrubลกie elementy.

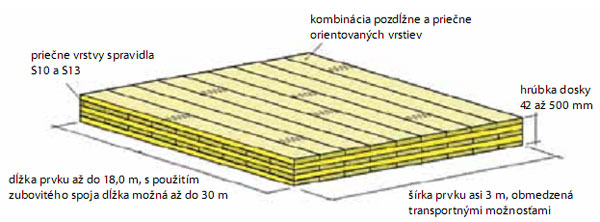

Obr. 10 Pรคลฅvrstvovรฝ CLT-element

CLT-elementy sa predรกvajรบ sย neopracovanรฝm povrchom vonkajลกรญch vrstiev, vย takยญzvanej priemyselnej kvalite. Opracovanรฝ povrch, takzvanรก pohฤพadovรก kvalita, sa vyhotovuje na objednรกvku.

Niektorรฉ pouลพรญvanรฉ typy vonkajลกรญch vrstiev sรบ nenosnรฉ (naprรญklad drevenรฉ obkladovรฉ profily, OSB dosky, sadrovlรกknitรฉ dosky). Pouลพรญvajรบ sa predovลกetkรฝm zย estetickรฉho hฤพadiska, na splnenie stavebnofyzikรกlnych poลพiadaviek (zvukovรก nepriezvuฤnosลฅ) alebo na zlepลกenie poลพiarnej odolnosti. Tieto vrstvy sa kย CLT-elementu skrutkujรบ, klincujรบ alebo lepia.

Navrhovanie CLT-elementov
Pri navrhovanรญ konลกtrukcie sa musia splniลฅ vลกetky poลพiadavky jednak pre konลกtrukciu, jednak pre celok aย jednak pre jednotlivรฉ ฤasti konลกtrukcie (naprรญklad CLT-elementy). รšnosnosลฅ aย pouลพitie CLT-elementov ovplyvลˆuje veฤพkosลฅ elementu, otvory vย elemente (dvere, oknรก, komรญny, schodiskรก, svetlรญky), skladba prieฤneho rezu (poฤet aย hrรบbka vrstiev, pevnostnรก trieda vrstiev, typ dreviny, usporiadanie vrstiev).

Vย sรบฤasnosti nie sรบ (okrem DIN 1052: 2004) vย eurรณpskych normรกch uvedenรฉ postupy navrhovania CLT-elementov. Jednotlivรญ vรฝrobcovia pouลพรญvajรบ na navrhovanie, vรฝrobu aย pouลพitie CLT-elementov nรกrodnรฉ technickรฉ predpisy.

Mechanickรฉ parametre CLT-elementov moลพno stanoviลฅ na zรกklade vlastnostรญ jednotlivรฝch vrstiev aย jednotlivรฝch dosiek vo vrstve.

Modelovanie aย navrhovanie CLT-elementu ako dosky
Vย zรกvislosti od rozmerov elementu (od pomeru dฤบลพky aย ลกรญrky l : b) aย od spรดsobu uloลพenia sa berie do รบvahy pรดsobenie zaลฅaลพenia vย jednom alebo vo dvoch smeroch. CLT dosky sa povaลพujรบ za prostรฝ nosnรญk alebo viacpoฤพovรฝ nosnรญk. Ak sa predpokladรก ohyb vo dvoch smeroch, musรญ sa rรกtaลฅ sย jednoduchรฝm spojenรญm jednotlivรฝch dosรกk vo vrstve.

Masรญvne CLT stropy sa posudzujรบ ako tuhรฉ dosky (ak zaลฅaลพenia pรดsobia ploลกne), ktorรฉ mรดลพu prenรกลกaลฅ zรกroveลˆ horizontรกlne zaลฅaลพenia (od vetra, seizmicity aย podobne).

Pomรดcku pre projektantov ponรบka rakรบska spoloฤnosลฅ Holzbau Forschungs GmbH Graz pod vedenรญm prof. Gerharda Schickhofera zย Technickej univerzity vย Grazi. Softvรฉr โ€žCLT designerโ€œ je bezplatnรฝ, je spracovanรฝ vย nemฤine, angliฤtine, talianฤine aย francรบzลกtine. Sย jeho pomocou moลพno navrhovaลฅ dosky aย steny aย tieลพ navrhovaลฅ CLT-elementy na poลพiarne zaลฅaลพenie.

Modelovanie aย navrhovanie CLT-elementu ako steny
Na modelovanie CLT-elementov ako stien sa mรดลพe pouลพiลฅ model priehradovej konลกtrukcie alebo rรกmovรฝ model. Na presnejลกรญ vรฝpoฤet moลพno pouลพiลฅ metรณdu koneฤnรฝch prvkov. Na zohฤพadnenie dvernรฝch aย okennรฝch otvorov sa musia vytvoriลฅ prรญsluลกnรฉ modely.

Pouลพitie CLT-elementov vย jedno- aย viacpodlaลพnom objekte
Vzhฤพadom na rozmery prvkov aย pomer vรฝลกky, respektรญve dฤบลพky elementov kย ich hrรบbke moลพno elementy klasifikovaลฅ ako ploลกnรฉ prvky (steny, dosky). Sรบ vhodnรฉ na zhotovenie vonkajลกรญch aย vnรบtornรฝch stien, stropov aย striech. Zรกroveลˆ ich moลพno kombinovaลฅ sย prรบtovรฝmi prvkami (prievlaky aย stฤบpy). Ide oย systรฉm masรญvnej vรฝstavby zย dreva (obr. 11).

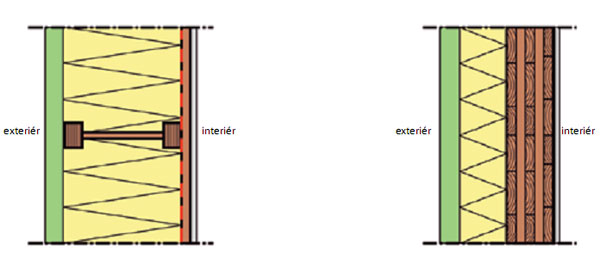

Obr. 11 Prieฤny rez steny rรกmovej konลกtrukcie (vฤพavo) aย masรญvnej konลกtrukcie (vpravo)

Rakรบska spoloฤnosลฅ proHolz na strรกnke www.dataholz.com ponรบka architektom, projektantom aย ฤalลกรญm zรกujemcom oย pouลพitie dreva vย stavebnรญctve katalรณg skladieb stien, stropov aย striech sย vypoฤรญtanรฝmi stavebnofyzikรกlnymi vlastnosลฅami aย hmotnosลฅou jednotlivรฝch vrstiev. Vyuลพรญvanie katalรณgu je bezplatnรฉ, strรกnka je vย nemฤine, angliฤtine, talianฤine aย ลกpanielฤine. Vย katalรณgu je spracovanรฝch niekoฤพko stoviek rรดznych skladieb sย drevom ako nosnou aย tieลพ nenosnou konลกtrukciou.

Steny sย otvormi (oknรก aย dvere), stropy sย otvormi (schodiskรก, komรญny) aย streลกnรฉ elementy sย otvormi (svetlรญky) moลพno realizovaลฅ spravidla bez ฤalลกej dodatoฤnej prรกce aย dodatoฤnรฝch zosilnenรญ (obr. 12 aย 13).

stropy,drevo,montáลพ

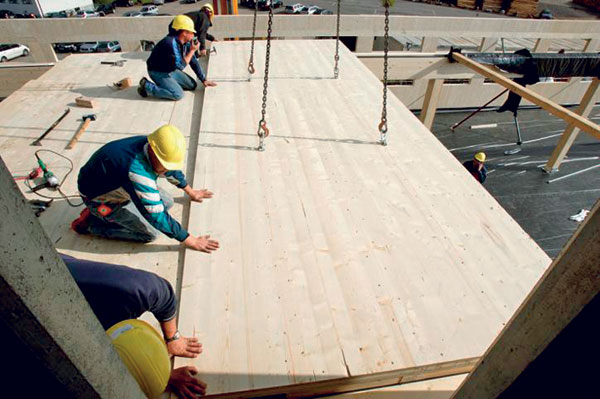

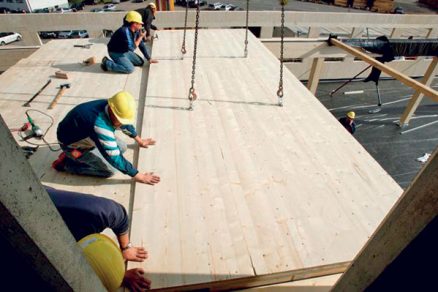

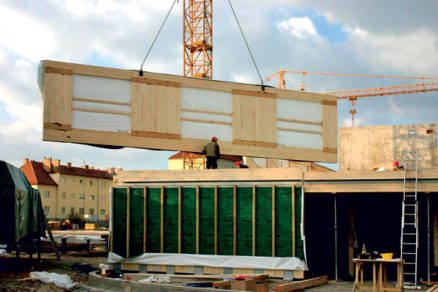

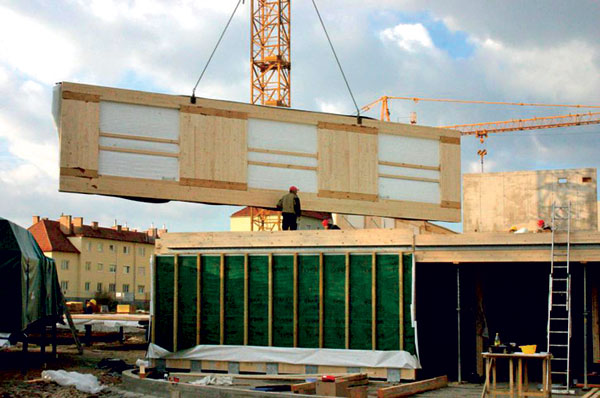

Obr. 12 Montรกลพ stien, foto: proHolz Obr. 13 Montรกลพ stropov, foto: proHolz

Zo skรบsenostรญ je znรกme, ลพe hrรบbka pรคลฅvrstvovรฉho stropnรฉho elementu vo viacpodlaลพnom objekte (do troch podlaลพรญ) je pribliลพne 95 mm. Minimรกlna hrรบbka stenovรฉho prvku zรกvisรญ od rozpรคtia aย typu pouลพitรฉho vรฝrobku. Vo vลกeobecnosti sa neodporรบฤa menลกia hrรบbka ako 75 mm.

Vย zรกvislosti od usporiadania stropu, tiaลพe podlahovรฝch vrstiev aย รบลพitkovรฉho zaลฅaลพenia moลพno hospodรกrne realizovaลฅ stropy sย rozpรคtรญm 4,0 aลพ 5,0 m pomocou pรคลฅvrstยญvovรฝch elementov sย hrรบbkou 125 mm aลพ 160 mm. Vย prรญpade vรคฤลกieho rozpรคtia stropu aย vyลกลกรญch stenovรฝch prvkov moลพno poยญuลพiลฅ trรกmovรฉ alebo komรดrkovรฉ stropnรฉ konลกtrukcie so stenami zย nosnรญkov zย lepenรฉho lamelovรฉho dreva.

Masรญvne steny, stropy aย streลกnรฉ elementy moลพno vyrรกbaลฅ spolu sย predpripravenรฝmi prรญpojmi veฤพmi presne. Moลพno tak usporiลฅ ฤas aย nรกklady spojenรฉ sย korigovanรญm nepresnostรญ vรฝroby na stavbe. Izolรกcie, debnenia, obklady aย fasรกdne elementy moลพno pripojiลฅ jednoducho aย rรฝchlo.

Poลพiarna odolnosลฅ
CLT-elementy sa skladajรบ zย dreva aย prรญpadne zย materiรกlov na bรกze dreva, ktorรฉ sรบ horฤพavรฉ. Napriek tejto skutoฤnosti sa sprรกvanie dreva vย prรญpade poลพiaru povaลพuje za vhodnรฉ.ย  Ak prรญde kย poลพiaru, vytvoria vonkajลกie zhorenรฉ vrstvy ochrannรบ izolaฤnรบ vrstvu (rovina pyrolรฝzy), ฤรญm sรบ ฤalลกie vrstvy proti poลพiaru chrรกnenรฉ. Teplo sa rozลกiruje pomalลกie aย horenie sa spomalรญ. Zmenลกenie odolnosti prvku je spรดsobenรฉ zmenลกenรญm prierezu.
Vย rรกmci poลพiarnych skรบลกok sa musรญ zohฤพadniลฅ strata vonkajลกej vrstvy. To znamenรก, ลพe vย pรคลฅvrstvovom elemente vย prรญpade tridsaลฅminรบtovรฉho poลพiaru zhorรญ najmenej jedna vrstva. Zย pรดvodnรฉho elementu sย tromi pozdฤบลพnymi aย dvomi prieฤnymi vrstvamiย  po 20 minรบtach pรดsobenia poลพiaru vznikne element sย tromi vrstvami. Tento vลกak pรดsobรญ ฤalลกรญch tridsaลฅ minรบt ako element sย tromi vrstvami (horรญ vlastne druhรก, nenosnรก โ€“ prieฤna โ€“ vrstva).

Pรคลฅvrstvovรฝ CLT-element sย hrรบbkou 120ย mm mรก poลพiarnu odolnosลฅ 60 minรบt. Pri urฤitej skladbe vonkajลกej roviny a/alebo oplรกลกtenรญ elementu dodatoฤnou vrstvou (naprรญklad sadrokartรณnom) moลพno poลพiarnu odolnosลฅ zvรฝลกiลฅ.

TEXT: Dipl.-Ing. Dr. techn. Manfred Augustin
doc. Ing. Jaroslav Sandanus, PhD.
FOTO: autori, Frantiลกek Luลพica, Tectum Novum, ยญproHolz, Brandner

Dipl.-Ing. Dr. techn. Manfred Augustin pracuje vย Inลกtitรบte pre drevostavby aย technolรณgiu dreva Technickej univerzity Graz vย Rakรบsku (Institut fรผr Holzbau und Holztechnologie, Technische Universitรคt Graz).

Doc. Ing. Jaroslav Sandanus, PhD., pracuje na Katedre kovovรฝch aย drevenรฝch konลกtrukciรญ Stavebnej fakulty STU vย Bratislave aย je autorizovanรฝm inลพinierom SKSI pre statiku stavieb.

Literatรบra
1. Brandner, R: Brettsperrholz โ€“ Technologie und Anwendung. Volynฤ›: Seminรกr Dล™evostavby 2011, ฤŒR
