Moลพnosti spรกjania dutรฝch drevenรฝch stฤบpov sย kovovรฝmi konลกtrukฤnรฝmi prvkami

Drevo je alternatรญvnym materiรกlom pri vรฝrobe nosnรฝch prvkov zย kovu aย betรณnu. Drevenรฉ nosnรฉ prvky sa ฤoraz ฤastejลกie uplatลˆujรบ vย stavebnรฝch konลกtrukciรกch aย drevostavbรกch. Tento materiรกl svojรญm prรญrodnรฝm charakterom aย vlastnosลฅami umocลˆuje architektonickรฝ vรฝraz stavby, vฤaka ฤomu je vhodnรฝ iย na beลพnรฉ pouลพรญvanie vย praxi.


Konลกtrukฤnรก charakteristika

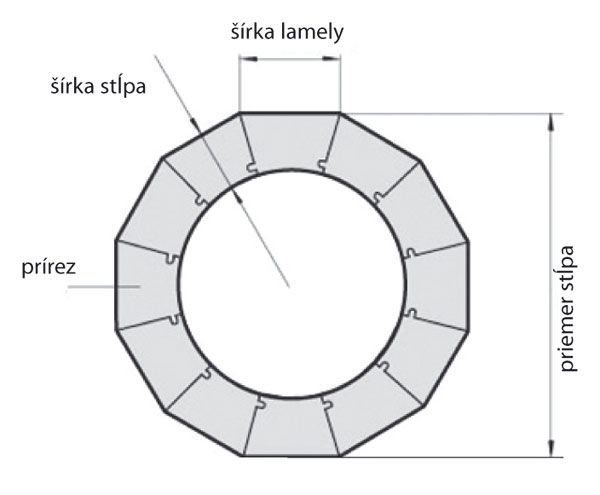

Zย konลกtrukฤnรฉho hฤพadiska je drevenรฝ dutรฝ stฤบp zlepenรฝ zย dvanรกstich opracovanรฝch kusov dreva lichobeลพnรญkovรฉho prierezu sย perom aย drรกลพkou, ktorรฝch strany sรบ zrezanรฉ pod 15o uhlom sย cieฤพom dosiahnuลฅ uzavretรฝ kruh vย jeho priereze.

Dutรฉ drevenรฉ stฤบpy sa vyrรกbajรบ vรคฤลกinou zย ihliฤnatรฉho reziva. Ak sa na ich vรฝrobu pouลพije inรฝ druh dreviny, je to najmรค preto, ลพe musia koreลกpondovaลฅ sย materiรกlovรฝm zloลพenรญm drevostavby. Vyrรกbajรบ sa ลกtandardne vย priemeroch od 150 do 820โ€‰mm aย dฤบลพkach 2,5; 3; 5 aย 10 m. Vรฝrobu neลกtandardnรฝch dฤบลพok aย priemerov obmedzuje len vรฝrobnรก technolรณgia.

Skladanie aย lepenie dutรฉho drevenรฉho stฤบpa

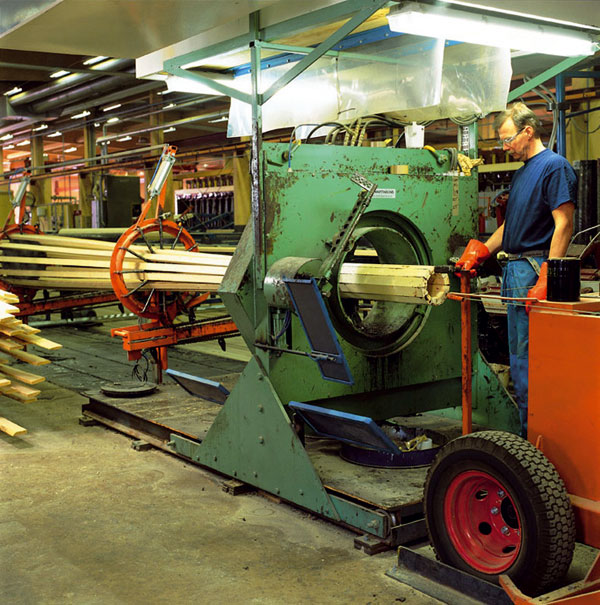

Pri skladanรญ sรบboru dvanรกstich opracovanรฝch prรญrezov sa aplikuje lepidlo. Lisovacรญ tlak sa za pomoci vรกkua vytvorรญ tak, aby vย dutine stฤบpa doลกlo kย podtlaku aย vonkajลกรญ tlak vzduchu stlaฤil jednotlivรฉ prรญrezy rovnomerne zo vลกetkรฝch strรกn. Na lepenie moลพno pouลพรญvaลฅ niekoฤพko druhov lepidiel. Napriek vyลกลกej obstarรกvacej cene sa vรคฤลกinou pouลพรญva rezorcinolformaldehydovรฉ lepidlo, resp. inรฉ na bรกze rezorcinolu, ktorรฉ mu zabezpeฤรญ stรกlosลฅ aย odolnosลฅ lepenรฉho spoja.

Pri aplikรกcii lepidla je dรดleลพitรฉ zvรกลพiลฅ jeho vlastnosti, expozรญciu, moลพnosลฅ opracovania povrchu, viditeฤพnosลฅ ลกkรกry, trvanlivosลฅ aย pevnosลฅ spoja, jeho odolnosลฅ proti nepriaznivรฝm podmienkam okolia, vย ktorom bude prvok exponovanรฝ.

Nezรกvisle na expozรญcii drevenรฉho stฤบpa (ฤi ide oย interiรฉrovรฉ alebo exteriรฉrovรฉ pouลพitie nosnรฉho prvku), pouลพรญvajรบ sa vรคฤลกinou lepidlรก na bรกze rezorcinolu, resp. PVAC montรกลพne lepidlรก, ktorรฉ mu umoลพลˆujรบ dosiahnรบลฅ vlastnosti oฤakรกvanรฉ od stฤบpa vo vonkajลกรญch expoziฤnรฝch podmienkach, napriek umiestneniu vย interiรฉri. Okrem tรฝchto moลพno pouลพiลฅ aj lepidlรก fenolrezorcinol-formaldehydovรฉ, fenolformaldehydovรฉ aย melamรญnmoฤovinoformaldehydovรฉ.

Charakteristiky dutรฉho drevenรฉho stฤบpa
Pouลพitie stฤบpa vย reรกlnej konลกtrukcii urฤujรบ jeho charakteristiky ako naprรญklad priemer, hrรบbka steny prรญrezu aย ลกรญrka strany (a). Pre jeho nosnosลฅ sรบ dรดleลพitรฉ takisto parametre uvedenรฉ vย tab.ย 1 (polomer zotrvaฤnosti โ€“ i, moment zotrvaฤnosti โ€“ I, modul elasticity โ€“W aย plocha prรญrezu vย priereze โ€“ A).

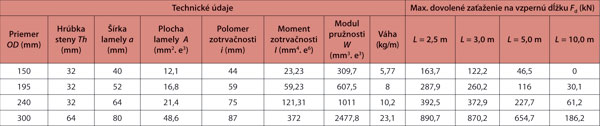

Tab. 1: Rozmery, prierezovรฉ charakteristiky aย nosnosลฅ ลกtandardne vyrรกbanรฝch dutรฝch drevenรฝch stฤบpov

Funkciou priemeru vย prierezovรฝch charakteristikรกch je ลกรญrka steny prรญrezu pouลพitรฉho vย prierezovej skladbe drevenรฉho prvku. Plocha prรญrezu je funkciou priemeru stฤบpa aย hrรบbky prรญrezu. So zvรคฤลกenรญm priemeru stฤบpa aย zachovanรญm rovnakej hrรบbky steny moลพno pozorovaลฅ nรกrast prierezovรฝch charakteristรญk aย taktieลพ aj celkovej รบnosnosti tohto prvku. Najvyลกลกiu รบnosnosลฅ poskytuje stฤบp dlhรฝ 2,5โ€‰m (ako udรกva tab.ย 1), pretoลพe pri zachovanรญ uลพ spomรญnanรฝch charakteristรญk aย zmenou dฤบลพky (so vzrastajรบcim ลกtรญhlostnรฝm pomerom) sa รบnosnosลฅ prvku zniลพuje.

Nรกvrhovรฉ pevnosti FD sรบ prerรกtanรฉ podฤพa ลกvรฉdskeho eurokรณdu. Maximรกlne povolenรฉ zaลฅaลพenie prvku FD predstavuje 75โ€‰% zย hodnoty zaลฅaลพenia, pri ktorom dรดjde kย deลกtrukcii drevenรฉho stฤบpa.

Vย naลกich podmienkach boli testovanรฉ dutรฉ drevenรฉ stฤบpy, priฤom hodnoty dosiahnutรฉ vย testoch sa nepatrne lรญลกili od hodnรดt uvรกdzanรฝch vย tab. 1. Vyrobenรฉ aย nรกsledne testovanรฉ boli stฤบpy priemeru 300โ€‰mm, ลกรญrky prรญrezu 77โ€‰mm, hrรบbky prรญrezu 38,6โ€‰mm aย dฤบลพky 2ย 450 mm. Sila, pri ktorej doลกlo kย poruลกeniu aย strate stability nosnรฉho prvku, sa pohybovala vย rozsahu 700 aลพ 800 kN. Dรดsledkom vzniknutรฉho rozdielu mohli byลฅ konkrรฉtne rozmery, pouลพitรฉ lepidlo aย technolรณgia vรฝroby, ktorรก sa vย konkrรฉtnom prรญpade odliลกovala od ลกvรฉdskej technolรณgie.

Vyuลพitie dutรฝch drevenรฝch stฤบpov

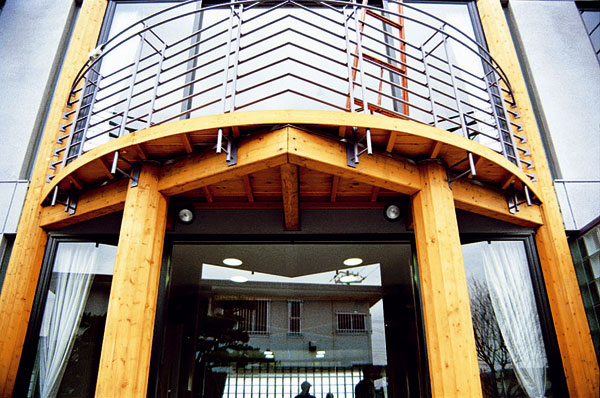

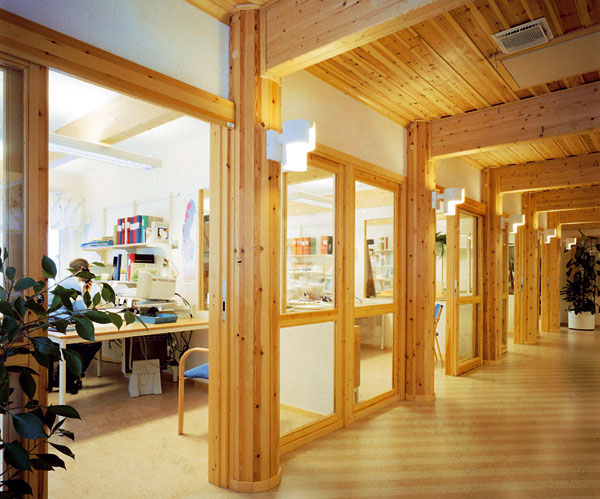

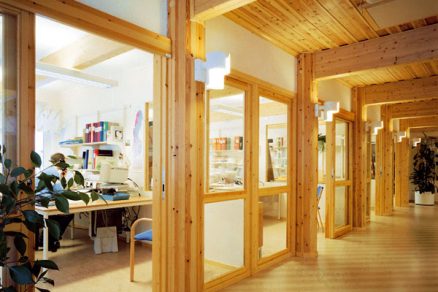

Dutรฉ drevenรฉ stฤบpy sa vzhฤพadom naย svoje fyzikรกlno-mechanickรฉ aย estetickรฉ vlastnosti vย reรกlnych konลกtrukciรกch pouลพรญvajรบ pomerne ฤasto. Mรดลพno ich vhodne umiestniลฅ buฤ vย interiรฉri, alebo vย exteriรฉri. Vyuลพรญvajรบ sa naprรญklad ako stฤบpy vedenรญ, pouliฤnรฉ lampy, podpora schodรญsk, terรกs, podlaลพรญ aย balkรณnov, to znamenรก vลกade tam, kde je potrebnรก funkcia nosnรฉho stฤบpovรฉho prvku. Vย interiรฉri dokรกลพu plniลฅ prostrednรญctvom dutiny aj svoju sekundรกrnu funkciu โ€“ zakrytie, resp. integrรกciu vedenรญ zdravotnotechnickej inลกtalรกcie, elektroinลกtalรกcie aย vzduchotechniky.

Spojovacie prostriedky
Vย drevenรฝch konลกtrukciรกch zรกvisรญ pouลพiteฤพnosลฅ aย trvanlivosลฅ konลกtrukฤnรฝch spojov drevo โ€“ kov predovลกetkรฝm od nรกvrhu spojov medzi jednotlivรฝmi konลกtrukฤnรฝmi prvkami. Hlavnou snahou konลกtruktรฉrov je vymyslieลฅ takรฉ spojenia stฤบpov sย kovovรฝmi prostriedkami, aby boli ฤo najjednoduchลกie sย pouลพitรญm malรฉho poฤtu druhov spojovacรญch prostriedkov, avลกak pri sรบฤasne splnenej poลพiadavke na zhotovenie aย funkฤnosลฅ spoja. Vรฝber spojovacรญch prostriedkov zรกvisรญ nielen od zaลฅaลพenia aย รบnosnosti, ale aj od estetickรฉho hฤพadiska, efektivity nรกkladov aย procesu vรฝroby. Treba zvรกลพiลฅ spรดsob montรกลพe aย zรกmery projektanta nosnej konลกtrukcie alebo architekta.

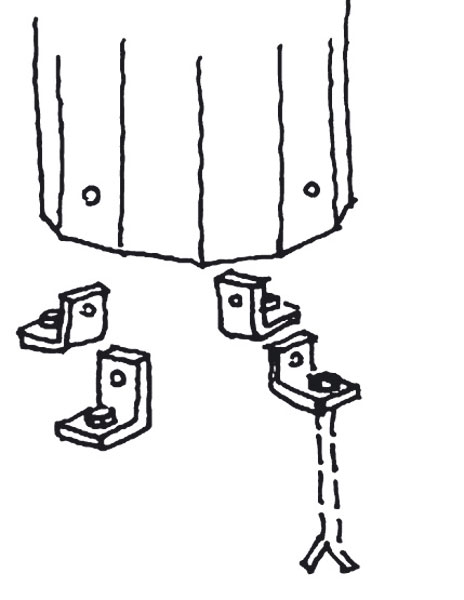

Ak je dutรฝ drevenรฝ stฤบp umiestnenรฝ vo vonkajลกรญch podmienkach, treba braลฅ do รบvahy, ลพe pri kontakte sย inรฝmi vlhkรฝmi aย hygroskopickรฝmi materiรกlmi ako napr. betรณn, tehla sa prejavรญ kapilรกrny prenos vlhkosti do dreva. Vย tomto prรญpade je vhodnรฉ uchytenie stฤบpu kย spodnej platni โ€“ doske pomocou kotevnej pรคtky aย oceฤพovรฝch svornรญkov.

Moลพnรฉ interakcie kovu sย drevenรฝm stฤบpom vย drevenรฝch konลกtrukciรกch

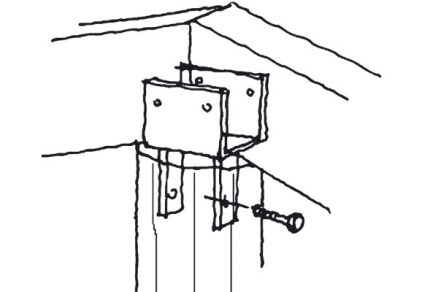

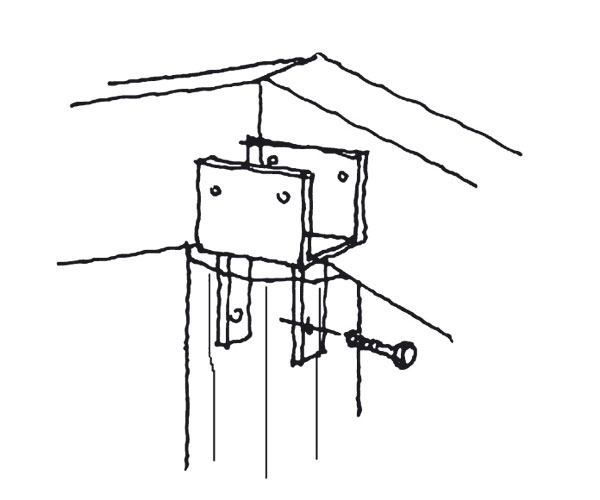

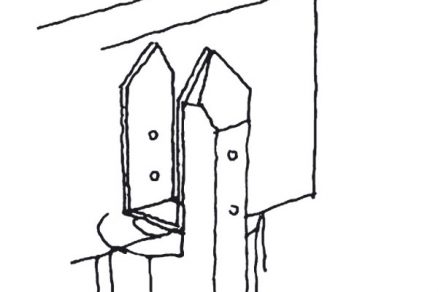

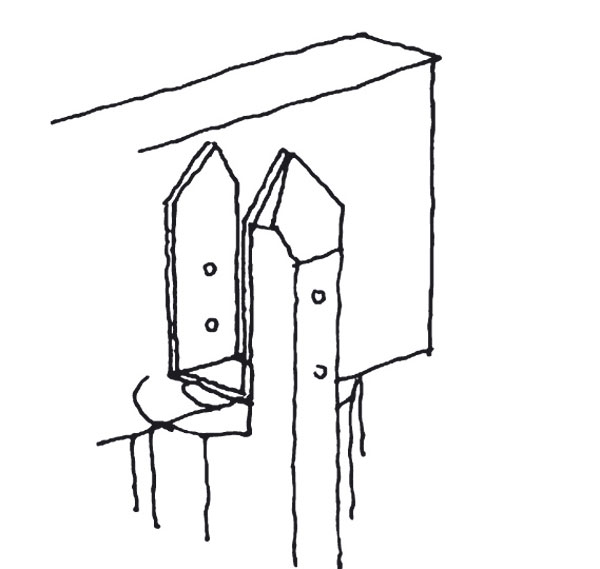

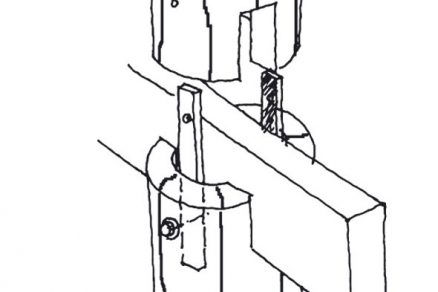

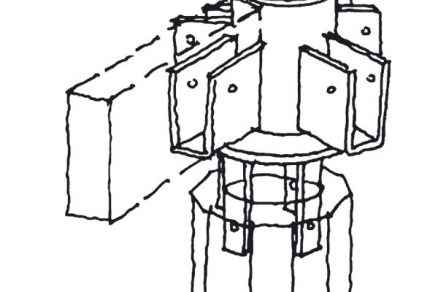

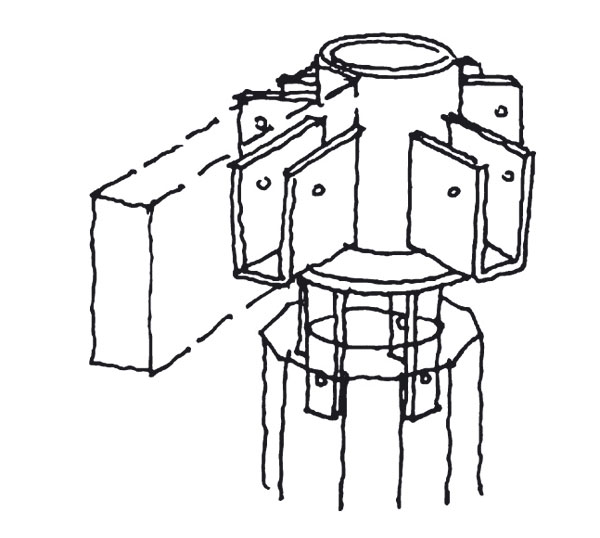

Poistenie krokiev vo vrchole Spojenie trรกmov naย jednom stฤบpe

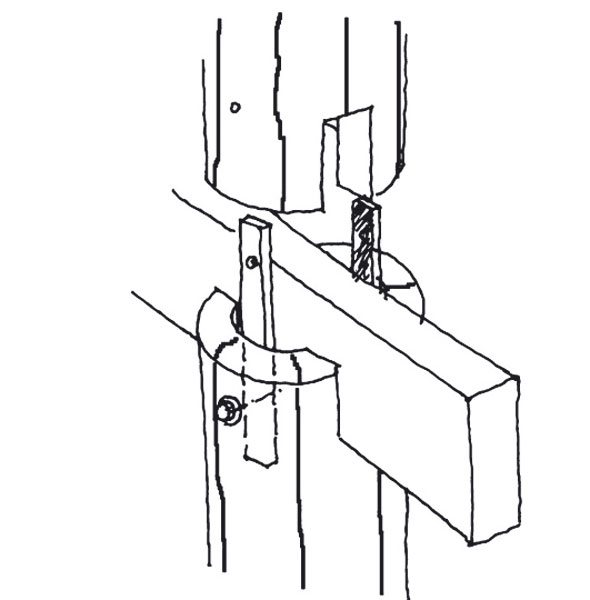

Poistenie trรกmu voฤi klopeniu Poloviฤnรฉ zapustenie trรกmu oย stฤบp aย dฤบลพkovรฉ nastavenie stฤบpu

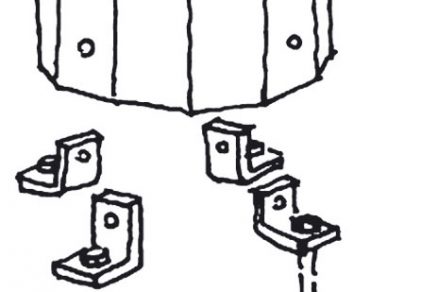

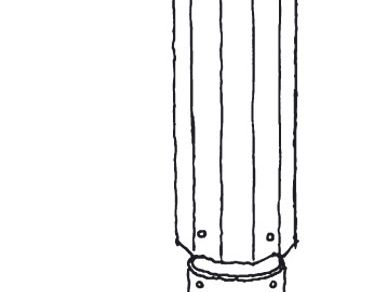

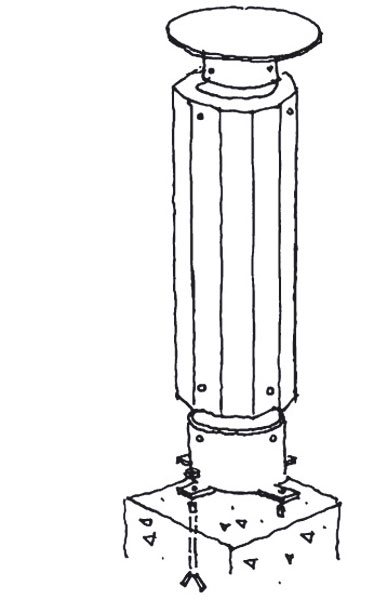

Kฤบbovรฉ uchytenie stฤบpa oย zรกklad Kฤบbovรฉ uchytenie stฤบpa oย zรกklad
