Nรกrodnรฝ futbalovรฝ ลกtadiรณn dostal cenu za vรฝnimoฤnรฉ a progresรญvne projektovรฉ rieลกenie

V kategรณrii Ceny vyhlasovateฤพov sรบลฅaลพe Stavba roka 2019 uspel aj Nรกrodnรฝ futbalovรฝ ลกtadiรณn. Odbornรบ porotu oslovilo zvlรกdnutie nรกroฤnรฉho statickรฉho rieลกenia oceฤพovej konลกtrukcie prestreลกenia tribรบn s vรฝnimoฤnรฝm vyloลพenรญm konzolovitรฝch ฤastรญ konลกtrukcie, ktorรก tvorรญ najvรคฤลกiu membrรกnovรบ konลกtrukciu na Slovensku, a nรกroฤnรก, atypickรก prefabrikovanรก konลกtrukcia tribรบn ลกtadiรณna.

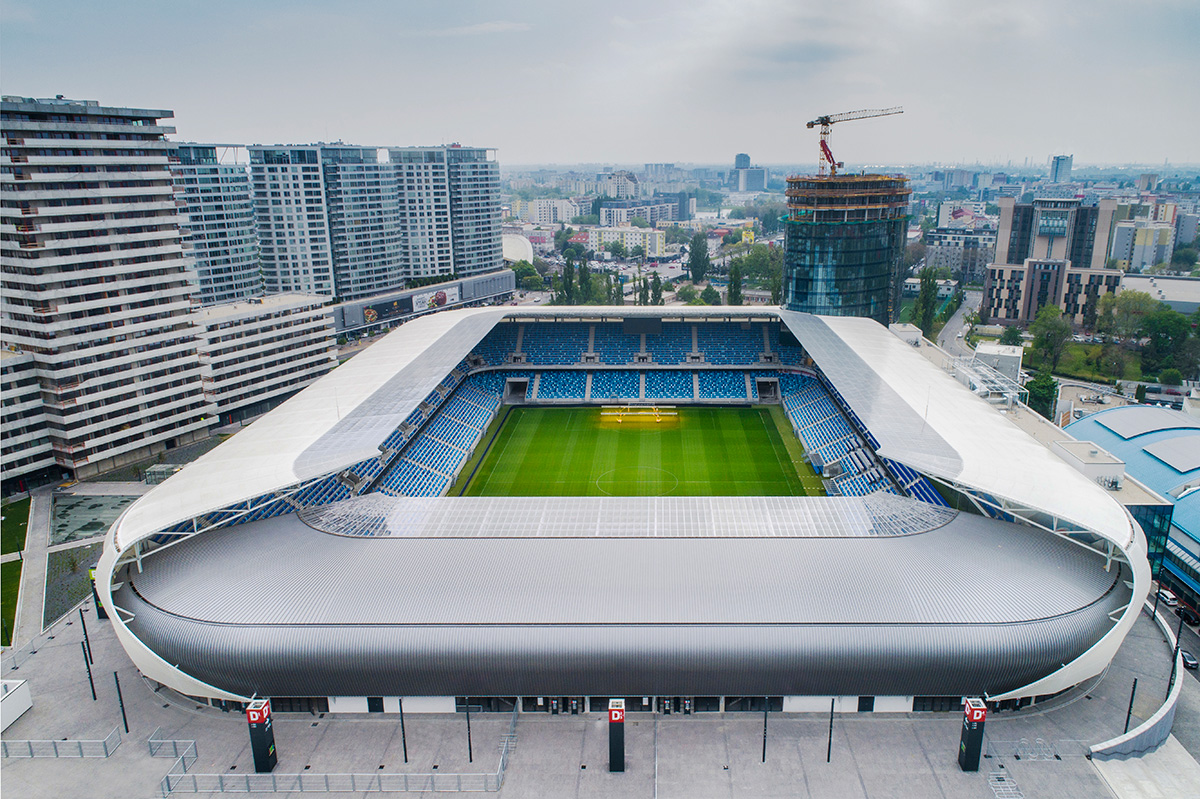

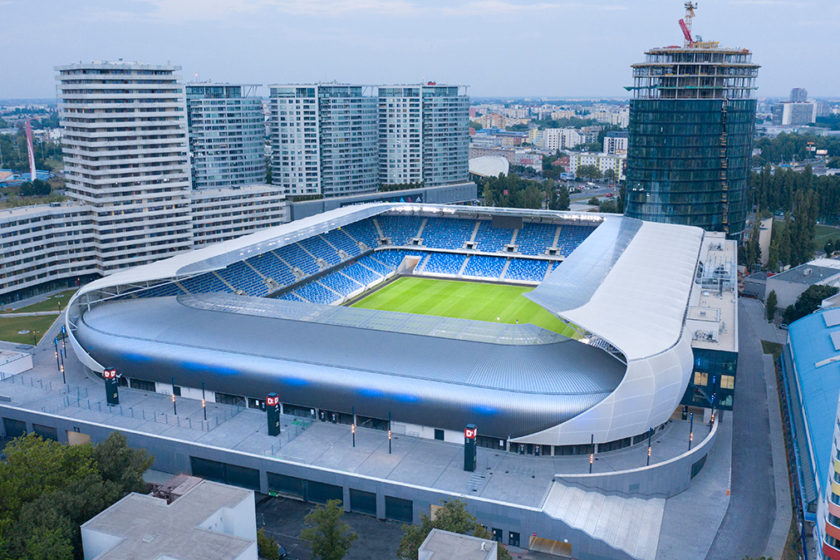

Nรกrodnรฝ futbalovรฝ ลกtadiรณn sa nachรกdza na mieste pรดvodnรฉho ลกtadiรณna Tehelnรฉ pole postavenรฉho v rokoch 1939 aลพ 1942.ย  Zรกkladnรฝm konceptom architektonicko – urbanistickรฉho rieลกenia รบzemia je, aby objekt futbalovรฉho ลกtadiรณna svojou vizuรกlnou strรกnkou bol skรดr chรกpanรฝ ako mestskรฝ blok a nie ako samostatne stojaci solitรฉr.

Zรกkladnรฝm princรญpom konceptu je platรณ (รบroveลˆ 1. poschodia), na ktorom je osadenรฝ samotnรฝ objekt ลกtadiรณna, a kde sรบ umiestnenรฉ aj hlavnรฉ vstupy, stรกnky s obฤerstvenรญm a sociรกlne zรกzemie pre divรกkov a vertikรกlna stavba ubytovacรญch objektov.

Pod รบrovลˆou platรณ na prรญzemรญ sa nachรกdzajรบ doplnkovรฉ funkcie, obchody pre fanรบลกikov, fitness, reลกtaurรกcie, orientovanรฉ do nรกmestia tvorenรฉho objektom, ulicami Bajkalskรก a Kalinฤiakovรก. Platรณ je prรญstupnรฉ ลกirokรฝmi schodiskami.

Nรกrodnรฝ futbalovรฝ ลกtadiรณn 14
Nรกrodnรฝ futbalovรฝ ลกtadiรณn 13
Nรกrodnรฝ futbalovรฝ ลกtadiรณn 12
Nรกrodnรฝ futbalovรฝ ลกtadiรณn 11
Nรกrodnรฝ futbalovรฝ ลกtadiรณn 10
Nรกrodnรฝ futbalovรฝ ลกtadiรณn 9
Nรกrodnรฝ futbalovรฝ ลกtadiรณn 8
Nรกrodnรฝ futbalovรฝ ลกtadiรณn 7

Dve najmohutnejลกie schodiskรก sรบ orientovanรฉ doย  nรกmestia. V rรกmci nรกmestia je umiestnenรฉ infocentrum s vรฝstavnou sieลˆou. Pridruลพenรฉ objekty majรบ oplรกลกtenie tvorenรฉ ฤพahkรฝm preslnenรฝm fasรกdnym systรฉmom, dominantu fasรกdy obytnรฝch poschodรญ tvoria priebeลพnรฉ loggie ukonฤenรฉ vzduลกnรฝmi oceฤพovรฝmi zรกbradliami.

cenmac

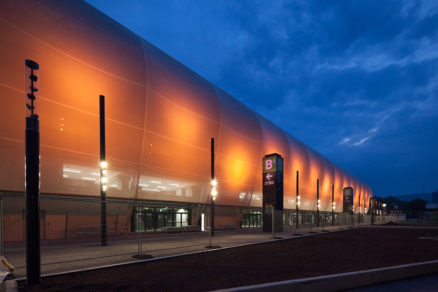

Dominantnรฝm prvkom areรกlu je prekrytie hฤพadiska ลกtadiรณna s ฤพahkou oceฤพovou konลกtrukciou s plastovou membrรกnou, v noci nasvecovanou farebnou iluminรกciou. Platรณ dopฤบลˆajรบ viac funkฤnรฉ informaฤnรฉ pylรณny a v ฤasti medzi obytnou ฤasลฅou a ลกtadiรณnom sa nachรกdza odpoฤinkovรก zรณna so zeleลˆou nadvรคzujรบca na plรกnovanรฝ parter s kaviarลˆami a reลกtaurรกciami.

Zรกkladnรฝm princรญpom pre definovanie rozmerov a tvaru objektov bola sprรกvna orientรกcia, zรกvรคznรฉ rozmery hracej plochy, definรญcia poลพadovanej kapacity 22 500 divรกkov, profil tribรบn a ich prestreลกenie. Prรญzemie je z vรคฤลกej ฤasti urฤenรฉ pre zรกzemie futbalovรฉho ลกtadiรณna a malรฉ obchodnรฉ prevรกdzky. Sรบฤasลฅou prรญzemia je aj hlavnรก recepcia.

Nรกrodnรฝ futbalovรฝ ลกtadiรณn 10
Nรกrodnรฝ futbalovรฝ ลกtadiรณnย | Zdroj: Ing. Milan Jursa

Dvojรบrovลˆovรฉ tribรบny

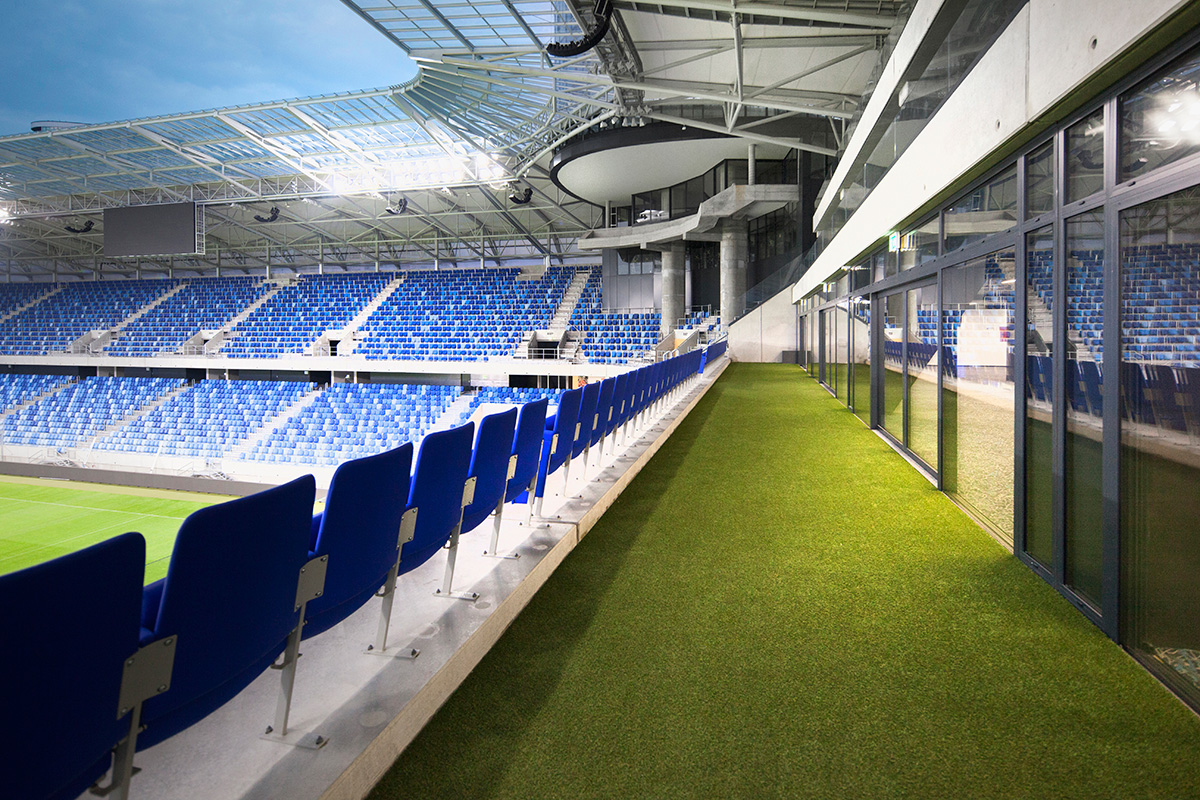

Objekt futbalovรฉho ลกtadiรณna mรก dvojรบrovลˆovรฉ tribรบny pre divรกkov. Obidve รบrovne hฤพadiska sรบ sprรญstupnenรฉ z platรณ na 1. poschodรญ. Profil tribรบn bol definovanรฝ tak, aby kaลพdรฝ divรกk mal priamy pohฤพad na hraciu plochu. ล tadiรณn je urฤenรฝ vรฝluฤne na sedenie. Zรกpadnรก ฤasลฅ ลกtadiรณna je rozdelenรก na dve zรณny. Niลพลกie poloลพenรก ฤasลฅ je ลกtandardnรก tribรบna. Nad touto รบrovลˆou sa nachรกdzajรบ ฤalลกie tri รบrovne tribรบn pre VIP hostรญ.

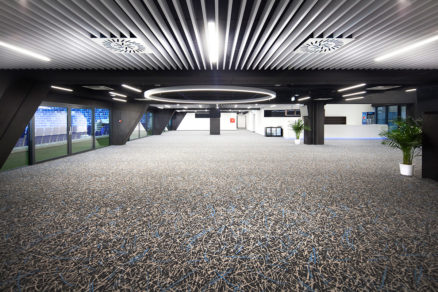

Prvรก รบroveลˆ je rezervovanรก pre ฤlenov klubu, s kapacitou cca 1450 divรกkov. Tรกto zรณna je multifunkฤnรก a mobilnรฝmi prieฤkami sa dรก rozdeliลฅ na trojicu konferenฤnรฝch sรกl so zรกzemรญm. Druhรก รบroveลˆ je rezervovanรก pre ฤestnรบ lรณลพu a po stranรกch sรบ umiestnenรฉ sรบkromnรฉ lรณลพe. Celkovรก kapacita cca. 430 divรกkov. Na poslednej รบrovni sa taktieลพ nachรกdzajรบ sรบkromnรฉ lรณลพe s kapacitou cca. 360 divรกkov.

Na severnom konci tribรบny sa nachรกdza televรญzne ลกtรบdio, riadiace a kontrolnรฉ centrum s bezpeฤnostnรฝmi zloลพkami. V rรกmci celej zรกpadnej ฤasti sa na 2., 3. a 4. poschodรญ nachรกdzajรบ kancelรกrie orientovanรฉ do ulice. Umiestnenรฝ je tu aj centrรกlny zdroj tepla a chladu, jedna z trafostanรญc a dieselagregรกt, odpadovรฉ hospodรกrstvo a zรกsobovacie doky, sklady a priestory รบdrลพby.

Turnikety s biometriou

Na prรญzemรญ sรบ navrhnutรฉ tri kompletnรฉ ลกatne pre futbalovรฉ kluby. Dve zรกzemia sรบ urฤenรฉ pre domรกce kluby a zvyลกok zรกzemia je rezervovanรฉ pre hosลฅujรบci klub. Sรบฤasลฅou mix zรณny sรบ priestory pre rozhodcov, delegรกtov zรกpasu a dopingovรบ kontrolu. Na prรญzemรญ sa nachรกdza aj vchod pre VIP hostรญ a do administratรญvnej ฤasti. Priestory pre novinรกrov sรบ umiestnenรฉ na osi ลกtadiรณna na รบrovni platรณ priamo nadvรคzujรบce na stanoviลกtia v hฤพadisku.

V hฤพadisku severnej tribรบny je umiestnenรฝ sektor hostรญ so samostatnรฝmi prรญstupovรฝmi koridormi. Na vรฝchodnej strane pod platom sa nachรกdzajรบ doplnkovรฉ funkcie ako fanshopy, kaviarne a reลกtaurรกcie a expresnรก predajลˆa potravรญn. V รบrovni hornej ฤasti tribรบny sa nachรกdza odpoฤinkovรฉ ubytovanie pre trรฉnujรบci domรกci tรฝm so zรกzemรญm. Pod juลพnou tribรบnou sa nachรกdzajรบ sklady, zรกsobovacie koridory, jedna z trafostanรญc, dieselagregรกt, prรกฤovลˆa a fanรบลกikovskรก reลกtaurรกcia. V hฤพadisku je vytvorenรฝ sektor pre ultra jadro domรกceho klubu.

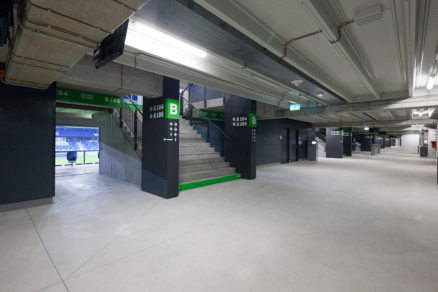

Na 1. poschodรญ (platรณ) sรบ umiestnenรฉ kontrolovanรฉ vstupy do hฤพadiska osadenรฉ modernรฝmi turniketmi s biometriou, sociรกlne zariadenia pre divรกkov a stรกnky s rรฝchlym obฤerstvenรญm. Na tejto รบrovni sรบ vyhradenรฉ miesta pre telesne postihnutรฝch divรกkov, ktorรญ majรบ samostatnรฉ vstupy a sociรกlne zรกzemia. Vลกetky tribรบny sรบ prekrytรฉ ฤพahkou oceฤพovou konลกtrukciou s plastovou membrรกnou.

Nรกrodnรฝ futbalovรฝ ลกtadiรณn 2
Nรกrodnรฝ futbalovรฝ ลกtadiรณn | Zdroj: Ing. Milan Jursa

Najvรคฤลกia membrรกnovรก konลกtrukcia na Slovensku

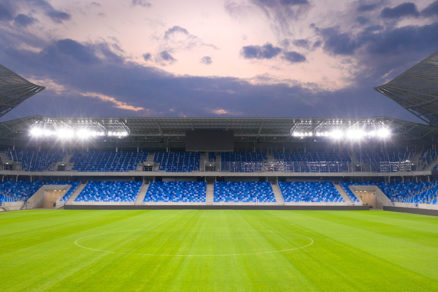

Hracia plocha je osvetlenรก z konลกtrukcie strechy. Osvetlenie spฤบลˆa kritรฉria pre poลพadovanรฉ osvetlenie hracej plochy pre televรญzne prenosy kategรณrie รบrovne A podฤพa poลพiadaviek UEFA. Tribรบny sรบ vybavenรฉ dvojicou veฤพkoploลกnรฝch obrazoviek a menลกรญmi obrazovkami vo vลกetkรฝch sektoroch. Na รบrovni hracej plochy a zรกbradlรญ hornej tribรบny sรบ umiestnenรฉ LCD reklamnรฉ bannery. O bezpeฤnosลฅ sa starajรบ modernรฉ kamerovรฉ systรฉmy rozmiestnenรฉ v celom areรกli.

V konลกtrukcii prestraลกenia je osadenรก servisnรก lรกvka a hlavnรฉ ako aj zรกloลพnรฉ kamerovรฉ stรกtia pre TV prenosy. Vรฝลกkovรก budova je sรบฤasลฅou zรกkladnรฉho prevรกdzkovรฉho vybavenia Nรกrodnรฉho futbalovรฉho ลกtadiรณna. Okrem kancelรกriรญ sรบ sรบฤasลฅou tรฝchto poschodรญ aj kuchyลˆa obsluhujรบca VIP zรณnu a konferenฤnรฉ priestory, ลกpeciรกlne priestory pre ฤlenov klubu a VIP hostรญ ako bary, reลกtaurรกcia, lounge sedenie, privรกtne salรณniky s prรญsluลกnรฝm zรกzemรญm. Vลกetky รบrovne sรบ prรญstupnรฉ vรฝลฅahmi ako aj schodiskami.

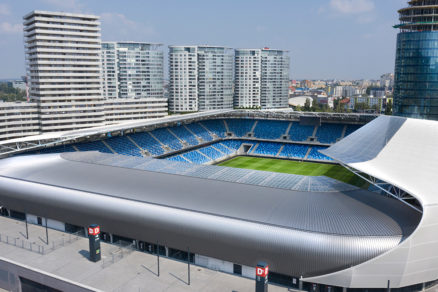

Nosnรก oceฤพovรก konลกtrukcia prestreลกenia tribรบn je najvรคฤลกiu membrรกnovou konลกtrukciou na Slovensku. Jej technickรฉ parametre a dizajn moลพno porovnaลฅ s najmodernejลกรญmi prestreลกeniami v kategรณrii ลกportovรฝch stavieb vo svete.

Pri nรกvrhu oceฤพovej konลกtrukcie boli pouลพitรฉ softvรฉrovรฉ prostriedky BIM. Globรกlna kontrola kolรญziรญ bola realizovanรก prostrednรญctvom 3D modelu monolitickรฝch a prefabrikovanรฝch konลกtrukciรญ spojenรฝch s modelom kompletnรฉho prestreลกenia ลกtadiรณna. Tento efektรญvny prรญstup umoลพลˆoval kontrolu postup prรกc poฤas realizรกcie stavby.

Pre lepลกiu predstavu boli na stavbe funkฤnรฉ 3D prehliadaฤe, pomocou ktorรฝch si stavbyvedรบci vedeli prezeraลฅ stavbu v priestore a identifikovaลฅ v nej aj prรญsluลกnรฉ ฤasti nosnรฝch konลกtrukciรญ.
Projekt oceฤพovej konลกtrukcie sa stal vรญลฅazom Tekla BIM Awards 2019 v kategรณrii โ€žSport a rekreaceโ€œ a postรบpil do globรกlneho kola sรบลฅaลพe Tekla Global BIM Award 2020.

Zdruลพenie Zdruลพenie pre rozvoj slovenskej architektรบry a stavebnรญctva organizuje kaลพdoroฤne sรบลฅaลพ Stavba roka s cieฤพom propagรกcie a podpory realizรกcie kvalitnรฝch stavebnรฝch diel na Slovensku. Zรกลกtitu nad 25. roฤnรญkom sรบลฅaลพe prevzal minister dopravy a vรฝstavby SR Andrej Doleลพal.

NรRODNร FUTBALOVร ล TADIร“N

Autori architektonickรฉho rieลกenia: Ing. arch. Karol Kรกllay st., Ing. arch. Karol Kรกllay ml., Ing. arch. Branislav Bolฤo, Ing. Radovan Valenta
Projektant architektonickej ฤasti: NEUSTรLE, s. r. o., Ing. arch. Martin ฤŽurรญk, Ing. arch. Branislav Paulรญk, Ing. arch. Milan Paulรญk, Ing. arch. Kristรญna ล ลฅastnรก
Projektant rozhodujรบcej odbornej ฤasti: NEUSTรLE, s. r. o.
Hlavnรฝ zhotoviteฤพ: STRABAG Pozemnรฉ a inลพinierske staviteฤพstvo s. r o.
Hlavnรฝ stavbyvedรบci: Ing. Andrej Spiลกiak
Stavebnรญk, developer: NFล , a. s.
Dozornรก ฤinnosลฅ: LIDZ, s. r. o.
Celkovรฉ inv. nรกkl. (bez DPH): 118, 5 mil. EUR
Doba vรฝstavby: 08/2016 โ€“ 12/2019

REDAKฤŒNร รšPRAVA: Veronika Rajniฤovรก
FOTO: Ing. Milan Jursa
