Pri vynovenรญ NรšSCH vyuลพili aj technolรณgiu BIM

Na bratislavskรฝch Kramรกroch nedรกvno uviedli do prevรกdzky novรฉ detskรฉ kardiocentrum, diagnostickรฉ centrum aย samostatne stojaci parkovacรญ dom pre nรกลกtevnรญkov.

Podkladom pri spracovanรญ realizaฤnej dokumentรกcie bola tendrovรก dokumentรกcia z roku 2011. Vzhฤพadom na vรฝvoj technickรฝch zariadenรญ budov bolo v niektorรฝch prรญpadoch potrebnรฉ dnes uลพ zastaranรฉ rieลกenia nahradiลฅ novรฝmi. Sรบฤasne sa pรดvodnรฝ nรกvrh upravoval aj z hฤพadiska novรฝch poลพiadaviek personรกlu nemocnice a poลพiadaviek zdravotnรญckej technolรณgie.

Generรกlnym projektantom realizaฤnej dokumentรกcie je Obermeyer Helika, s.ย r.ย o., priฤom spoloฤnosลฅ poฤas projektu รบzko spolupracovala sย autormi pรดvodnรฉho nรกvrhu Ing. arch. Viktorom ล iลกolรกkom aย Ing. arch. Evou Ondruลกkovou. Projektovรก dokumentรกcia bola spracovรกvanรก BIM technolรณgiou podฤพa firemnรฝch ลกtandardov, prevaลพne vย programe Revit 2018.

โ€žVzhฤพadom na to, ลพe ide oย prรญstavbu kย existujรบcej budove, vย rรกmci prieskumu staveniska sme รบzko spolupracovali sย geodetom, priฤom zamerania existujรบcich konลกtrukciรญ boli priamo vo forme 3D vkladanรฉ do modelov,โ€œ upresลˆuje Adriรกna Kokoลกka zo spoloฤnosti Obermeyer Helika. โ€žUplatnenie BIM technolรณgie nรกm vo veฤพkej miere uฤพahฤilo koordinรกciu jednotlivรฝch profesiรญ aย model sa priebeลพne aktualizoval aย vyuลพรญval aลพ do dokonฤenia aย odovzdania stavby.โ€œ

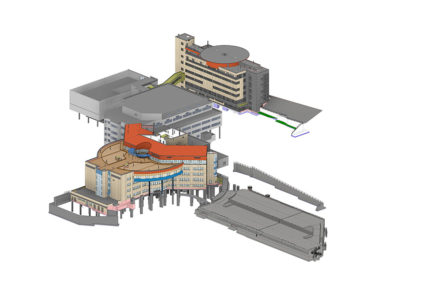

Projektovรก dokumetรกcia bola spracovanรก BIM technolรณgiou podฤพa firemnรฝch ลกtandardov.

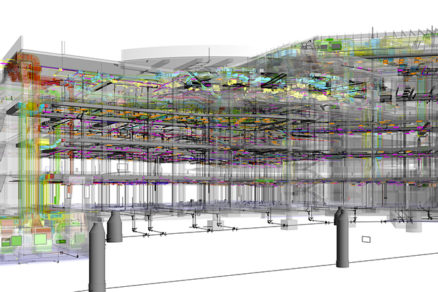

Projektovรก dokumetรกcia bola spracovanรก BIM technolรณgiou podฤพa firemnรฝch ลกtandardov.

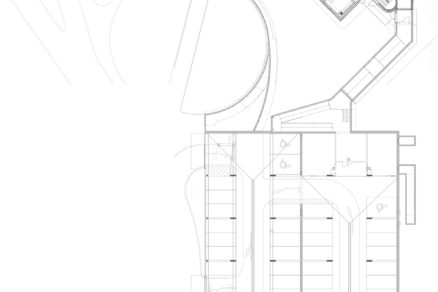

Na 3 stranu Detske kardiocentrum 1NP

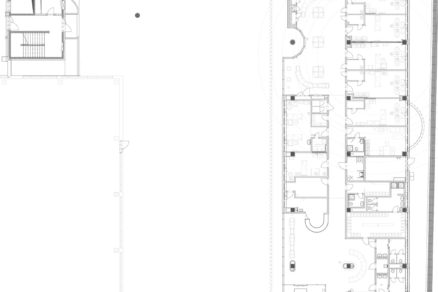

Na 3 stranu Diagnostickรฉ centrum 1NP
Diagnostickรฉ centrum je samostatne stojaca sedempodlaลพnรก novostavba.

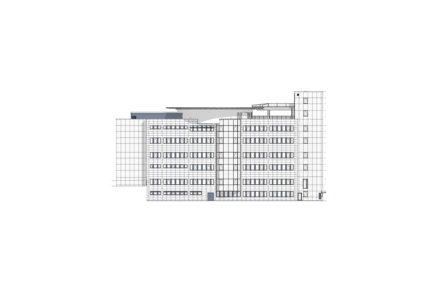

Diagnostickรฉ centrum โ€“ severnรฝ pohฤพad.

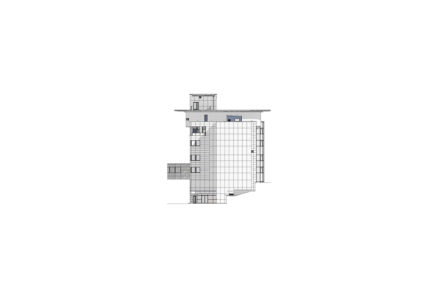

Diagnostickรฉ centrum โ€“ vรฝchodnรฝ pohฤพad
Vizualizรกcia vstupnรฉho priestoru.

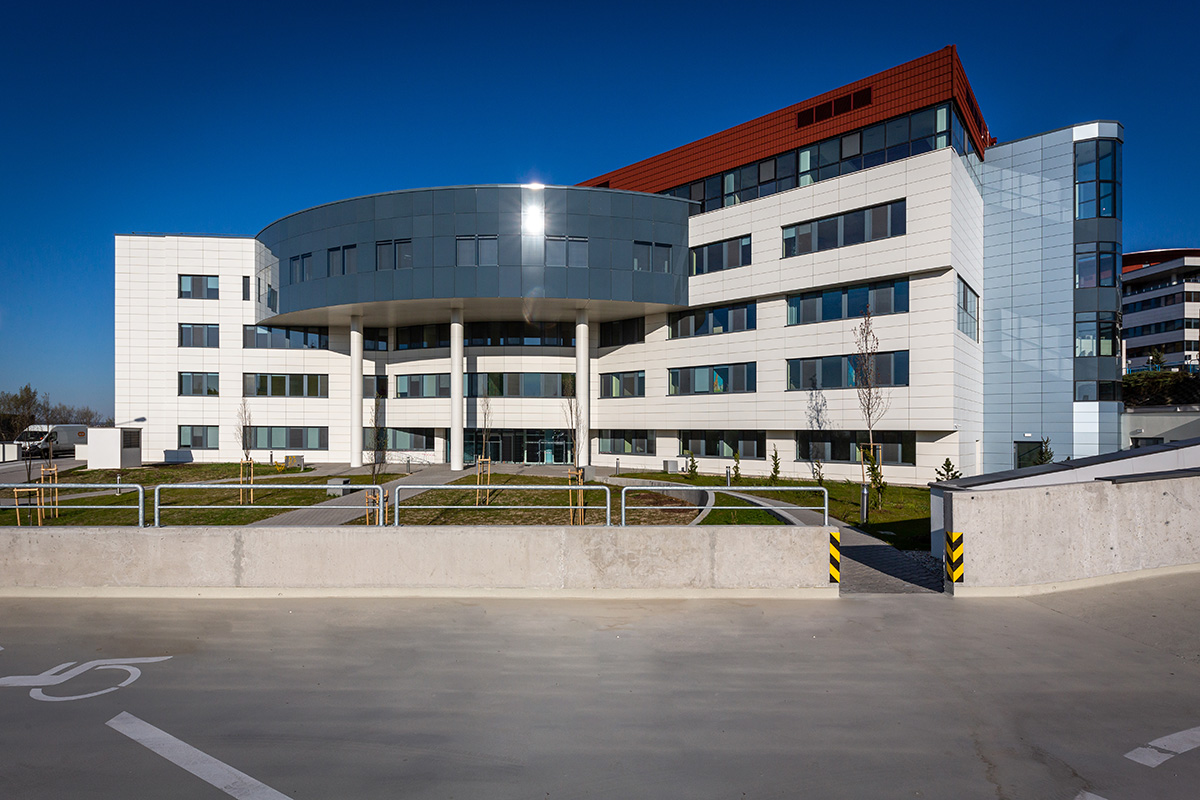

Detskรฉ kardiocentrum

Tento objekt sa nachรกdza vย tesnej blรญzkosti pรดvodnรฝch objektov, ฤรญm dochรกdza kย ich vzรกjomnรฉmu prepojeniu na kaลพdom zo ลกtyroch podlaลพรญ. Piate aย ลกieste podlaลพie sรบ ustรบpenรฉ aย hmotovo vyฤnievajรบ nad รบroveลˆ pรดvodnej plochej strechy.

โ€žKย zaujรญmavostiam patrรญ, ลพe prevaลพnรก ฤasลฅ objektu bola zaloลพenรก na pรดvodnรฝch zรกkladoch, ktorรฉ boli dlhรฉ roky zakrytรฉ aย vyuลพรญvanรฉ ako pristรกvacia plocha pre helikoptรฉry,โ€œ pribliลพuje projekt Adriรกna Kokoลกka. โ€žVzhฤพadom na vek, ako aj absenciu dokumentรกcie kย tรฝmto konลกtrukciรกm sa vykonali komplikovanรฉ merania aย skรบลกky na preukรกzanie ich dostatoฤnej รบnosnosti.โ€œ

Suterรฉn objektu sa vyuลพรญva na centrรกlnu sterilizรกciu postelรญ a ako technickรฉ zรกzemie. Na 1. NP sa nachรกdza ambulantnรก ฤasลฅ, mlieฤna kuchyลˆa, bufet a zรกzemie pre zamestnancov. V zadnej ฤasti je umiestnenรฝ urgentnรฝ prรญjem pacientov s priamym napojenรญm na operaฤnรฝ trakt.

Na 2. NP je lรดลพkovรฉ oddelenie so 45 lรดลพkami, prevaลพne v dvojlรดลพkovรฝch bunkรกch so samostatnรฝm hygienickรฝm zรกzemรญm pre kaลพdรบ izbu. Nachรกdzajรบ sa tu lรดลพka pre vลกetky vekovรฉ kategรณrie detรญ od narodenia aลพ po starลกie deti.

Vย rรกmci zvyลกovania ลกtandardu je ฤasลฅ izieb vybavenรก aj na ubytovanie rodiฤov. 3. NP poskytuje administratรญvne priestory pre pรดvodnรฝch aj novรฝch zamestnancov NรšSCH. Pokrรฝva momentรกlne nedostaฤujรบce kapacity aย zรกroveลˆ centralizuje riadenie รบstavu. ฤŒasลฅ podlaลพia je priฤlenenรก kย priestorom nemocniฤnej lekรกrne, ฤรญm sa rozลกรญrila aย zvรฝลกil sa jej ลกtandard.

Na 4. NP sรบ umiestnenรฉ vysokoลกpecializovanรฉ pracoviskรก ako operaฤnรฝ trakt, hybridnรก sรกla, oddelenia JIS aย OAIM. Ich vzรกjomnรฉ prepojenie je zrealizovanรฉ tak, aby nedochรกdzalo ku krรญลพeniu tzv. ฤistรฝch aย ลกpinavรฝch komunikaฤnรฝch trรกs. 5. NP je ฤiastoฤne ustรบpenรฉ aย bude sa vyuลพรญvaลฅ ako ลกkoliace stredisko sย prednรกลกkovou sรกlou pre 45 osรดb.

ฤŒasลฅ tohto podlaลพia je vybavenรก ubytovacรญmi kapacitami pre rodiฤov oลกetrovanรฝch detรญ (18 lรดลพok vย dvojlรดลพkovรฝch bunkรกch). Vย centrรกlnej ฤasti sa nachรกdza banketovรก sรกla sย veฤพkou pobytovou terasou. Vย podkrovnom priestore nad 5. NP sa nachรกdza technickรฉ zariadenie budovy.

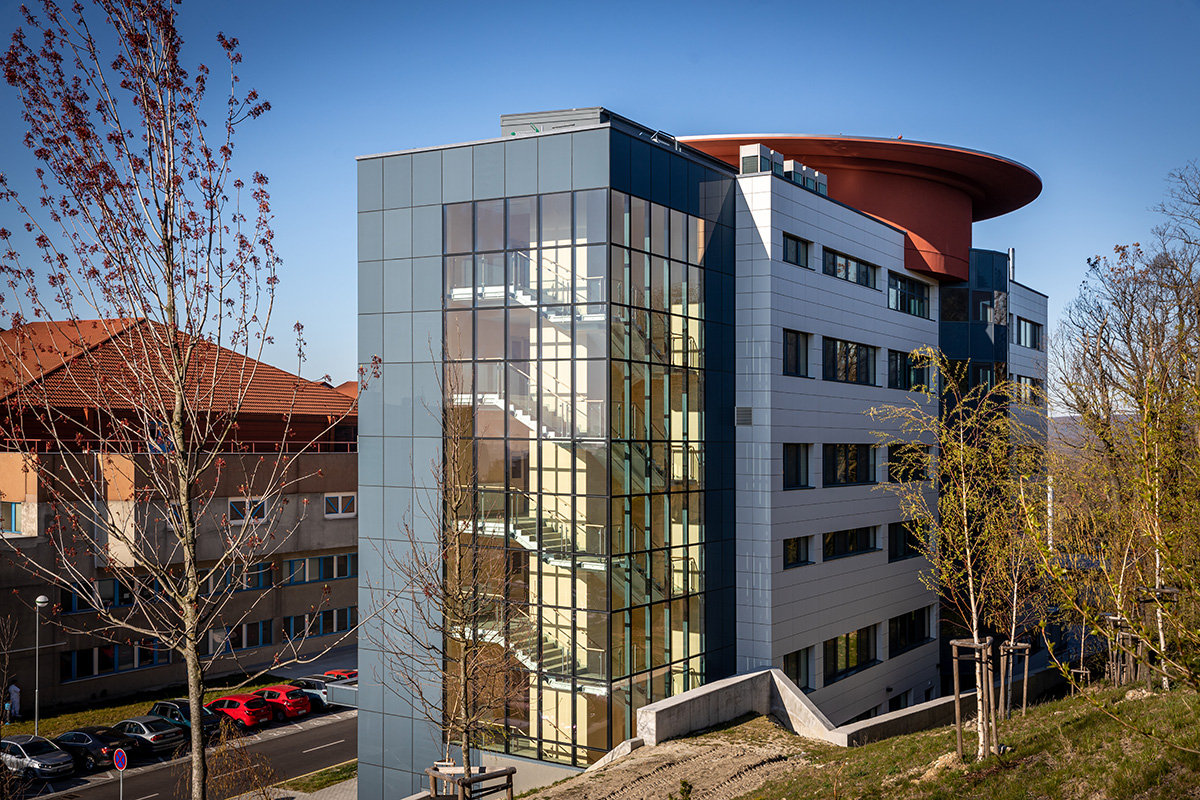

Diagnostickรฉ centrum je samostatne stojaca sedempodlaลพnรก novostavba.
Diagnostickรฉ centrum je samostatne stojaca sedempodlaลพnรก novostavba. | Zdroj: Miro Pochyba

Diagnostickรฉ centrum

Ide o samostatne stojacu sedempodlaลพnรบ novostavbu, ktorรก je spojenรก so zvyลกkom nemocnice prostredncรญctvom komunikaฤnรฉho premostenia na 3. NP.ย  V objekte sa nachรกdza ambulantnรก ฤasลฅ a zรกzemie pre zamestnancov na 1. NP. 2. NP obsahuje ลกpecializovanรฉ pracoviskรก magnetickej navigรกcie a angiografu.

V ฤasti 3. NP je umiestnenรฉ novรฉ informaฤnรฉ stredisko pre celรฝ รบstav. Toto stredisko je vybavenรฉ modernou serverovลˆou, ako aj priestormi pre pracovnรญkov strediska. Na zvyลกku podlaลพia sรบ lekรกrske izby, veฤพkรก seminรกrna miestnosลฅ, ako aj kancelรกrie pre nelekรกrskych pracovnรญkov รบstavu. Na 4. NP sa nachรกdza oddelenie arytmiรญ aย kardiostimulรกcie sย 18 lรดลพkami.

ฤŒasลฅ lรดลพok je vย troch sรกlach intenzรญvnej starostlivosti. Na 5.โ€ฏNP je umiestnenรฉ oddelenie zlyhรกvania aย transplantรกcie srdca sย kapacitou do 19 lรดลพok, priฤom ฤasลฅ je rovnako vyฤlenenรก do sรกl intenzรญvnej starostlivosti. ฤŒasลฅ 6. NP sa bude vyuลพรญvaลฅ ako rehabilitaฤnรฉ centrum. Zvyลกok podlaลพia, ako aj podlaลพie nad nรญm slรบลพi ako technologickรฉ zรกzemie objektu.

Najvyลกลกie รดsme podlaลพie je vybavenรฉ modernou pristรกvacou plochou pre helikoptรฉry zรกchrannej sluลพby. Vzhฤพadom na dobudovanie novรฉho komunikaฤnรฉho jadra na strane pรดvodnรฉho objektu NรšSCH vzniklo priame napojenie vรฝลฅahom aย spojovacou lรกvkou do celรฉho รบstavu.

Parkovacรญ dom

V blรญzkosti novรฉho detskรฉho kardiocentra bol vybudovanรฝ novรฝ dvojpodlaลพnรฝ parkovacรญ dom. V rรกmci realizaฤnรฉho projektu bol pรดvodnรฝ nรกvrh modifikovanรฝ a upravenรฝ tak, aby vzniklo modernรฉ parkovisko s kontrolou vstupu, prehฤพadnou organizรกciou dopravy a kapacitami, ktorรฉ pokryjรบ poลพiadavky pacientov a zamestnancov รบstavu. Veฤพkรฝm benefitom je bezbariรฉrovรฉ napojenie oboch podlaลพรญ na hlavnรฝ vstup do novรฉho kardiocentra.

NรRODNร รšSTAV SRDCOVรCH A CIEVNYCH CHORร”B BRATISLAVAย

Miesto: Bratislava-Kramรกre
Architekt: Ing. arch. Viktor ล iลกolรกk aย Ing. arch. Eva Ondruลกkovรก
Investor: NรšSCH, a. s.
Zhotoviteฤพ: Zdruลพenie Ingsteel aย VCES
Generรกlny projektant: Obermeyer Helika, s. r. o.
รšลพitkovรก plocha: detskรฉ kardiocentrum โ€“
10 800 m2,
diagnostickรฉ centrum โ€“
5 940 m2,
parkovacรญ dom โ€“ 5 450 m2
Zastavanรก plocha: detskรฉ kardiocentrum โ€“
2 800 m2
Realizรกcia: 06/2017 โ€“ 12/2019
Investรญcia: asi 40 mil. โ‚ฌ

TEXT: ฤฝudovรญt Petrรกnsky
FOTO: Miro Pochyba
PROJEKTOVร DOKUMENTรCIA: Obermeyer Helika
