Obytnรก budova trochu inak: Energeticky efektรญvna sanรกcia Domova dรดchodcov vo Weizi

Medzi obytnรฉ budovy patria aj budovy na prechodnรฉ ubytovanie a budovy urฤenรฉ na dlhodobรฝ pobyt obyvateฤพov, ako sรบ naprรญklad lieฤebne, domovy detรญ, domovy dรดchodcov. Stav sรบฤasnรฝch budov tohto charakteru na Slovensku je veฤพmi zlรฝ a je istรฉ, ลพe sa postupne budรบ musieลฅ obnovovaลฅ. Preto by bolo uลพitoฤnรฉ bliลพลกie sa pozrieลฅ na zaujรญmavรฝ prรญklad nedรกvno ukonฤenej obnovy Domova dรดchodcov v rakรบskom Weizi, kde sa uskutoฤnila energeticky efektรญvna sanรกcia s pouลพitรญm komponentov charakteristickรฝch pre energeticky pasรญvne domy. Napokon budรบcnosลฅ technolรณgiรญ energeticky pasรญvneho domu spoฤรญva hlavne v obnove budov...

Sanรกcia domu dรดchodcov

Na prelome roka 2005 sa v rakรบskom meste Weiz (v ล tajersku) zrealizoval obsiahly koncept energeticky efektรญvnej sanรกcie Domova dรดchodcov. Vรฝsledkom obnovy budovy postavenej v roku 1975 bolo vรฝraznรฉ prekroฤenie poลพadovanรฝch ukazovateฤพov energetickej spotreby nielen pri renovovanรฝch, ale dokonca aj pri novopostavenรฝch stavbรกch. Modernizรกcia objektu predstavuje jednu z prvรฝch vzorovรฝch realizรกciรญ tohto druhu. Okrem tepelnej ochrany sa prevรกdzka objektu, poลพiarna a akustickรก ochrana, ako aj technickรฝ systรฉm uviedli do stavu zodpovedajรบceho poลพiadavkรกm zajtrajลกka. Vyuลพitรญm nรกstrojov energetickej optimalizรกcie sa v rรกmci generรกlnej sanรกcie tohto objektu dosiahlo znรญลพenie mernej potreby tepla na vykurovanie z pรดvodnรฝch 156,9 kWh/(mยฒ.a) na 24,3 kWh/(mยฒ.a) (โ€“84,5 %!).
ฤŒiastoฤnou adaptรกciou nevyuลพรญvanรฉho streลกnรฉho priestoru (156 m2), prรญstavbou spoloฤenskej sรกly (85 m2), zvรคฤลกenรญm plochy kaลพdej izby o 5,7 m2 (celkovo 362 m2), vytvorenรญm novรฝch zimnรฝch zรกhrad (spolu 40 m2) a rozลกรญrenรญm ลพehliarne v suterรฉne (14 m2) sa celkovรก รบลพitkovรก plocha objektu zvรฝลกila z pรดvodnรฝch 4 321 m2 na 4 978 m2. Novรฉ priestory sa integrovali do tepelnรฉho obalu domu a realizovali sa takmer v ลกtandarde energeticky pasรญvneho domu.

Koncept energeticky efektรญvnej sanรกcie

ลคaลพiskovรฝmi opatreniami tepelnej a technickej modernizรกcie bolo dรดslednรฉ zateplenie prvkov obvodovรฉho plรกลกลฅa, zabudovanie okien s tepelnoizolaฤnรฝm trojsklom, montรกลพ veฤพkoploลกnรฝch predsadenรฝch fasรกd, eliminรกcia tepelnรฝch mostov, zabezpeฤenie vzduchotesnosti obvodovรฉho plรกลกลฅa, inลกtalรกcia systรฉmu riadenรฉho verania s รบฤinnosลฅou rekuperรกcie 70 % a nahradenie vykurovacรญch telies nรญzkoteplotnรฝm radiรกtormi. Novรฉ prvky sytรฉmu sa zosรบladili s jestvujรบcim solรกrnym systรฉmom a s diaฤพkovรฝm teplovododom.
ย
Z tab. 1 je zrejmรฉ, ลพe efektivita jednotlivรฝch opatrenรญ zรกvisรญ od ลกpecifรญk konkrรฉtnej stavby a od veฤพkosti stavebnรฝch prvkov. V tomto prรญpade naprรญklad nebolo moลพnรฉ zatepliลฅ celรบ plochu stropu suterรฉnu nad kotolลˆou pre jestvujรบce technickรฉ inลกtalรกcie, ฤo sa tรฝka aj podlahy suterรฉnu (prevรกdzka kuchyne sa poฤas sanรกcie nemohla preruลกiลฅ). Naopak, v plnej miere sa podarilo eliminovaลฅ vplyvy tepelnรฝch mostov (najmรค v miestach vyฤnievajรบcich ลพelezobetรณnovรฝch prvkov) a tepelnรฉ รบniky pri otvรกranรญ okien.

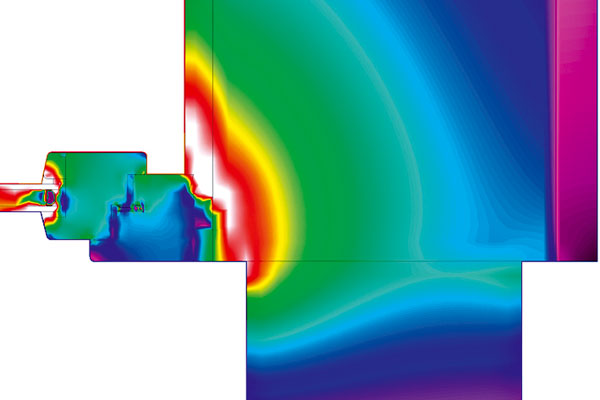

Konลกtrukฤnรฝ uzol okno โ€“ obvodovรก stena โ€“ ลพelezobetรณnovรก konzola, vodorovnรฝ rez stavu
pred sanรกciou (tepelnรฝ tok vo W/m2). Vnรบtornรก povrchovรก teplota v rohu okennรฝ rรกm โ€“ stena predstavuje 6,1 ยฐC, ฤo znamenรก riziko tvorby kondenzรกtu. Vnรบtornรก povrchovรก teplota okraja zasklenia je 3,1 ยฐC a stredu zasklenia 9,3 ยฐC.

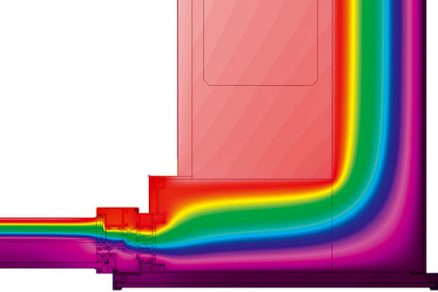

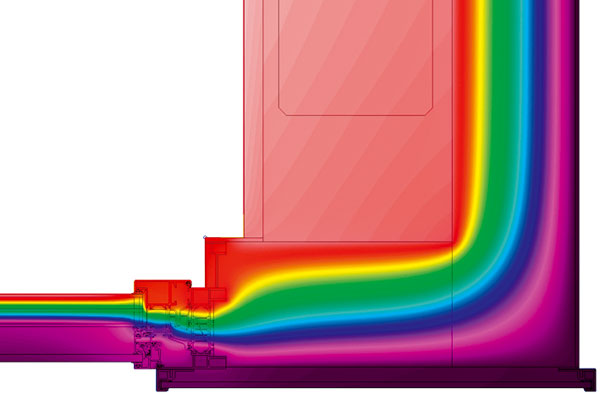

Konลกtrukฤnรฝ uzol ลพelezobetรณnovรก konzola โ€“ predsadenรก fasรกda, vodorovnรฝ rez stavu po sanรกcii (izotermy v ยฐC). Vnรบtornรก povrchovรก teplota v rohu predsadenej fasรกdy โ€“ oplรกลกtenia predstavuje 17,9 ยฐC. Montรกลพou predsadenej fasรกdy a zateplenรญm obvodovej steny a ลพelezobetรณnovej konzoly izolรกciou v hrรบbke 16 cm je riziko kondenzรกtu celkom vylรบฤenรฉ. Vnรบtornรก povrchovรก teplota okraja zasklenia je 14,4 ยฐC a stredu zasklenia 17,7 ยฐC.
Diagnostika fasรกdy termovรญznou snรญmkou pred sanรกciou dokladuje mnoลพstvo tepelnรฝch mostov najmรค vplyvom vyฤnievajรบcich ลพelezobetรณnovรฝch konลกtrukciรญ (ฤervenรก farba znamenรก veฤพkรฉ tepelnรฉ straty). Rovnako zrejmรก je aj nรญzka povrchovรก teplota pรดvodnรฝch okien.

Zรกver

Prvotnรก ลกtรบdia sanรกcie pozostรกvala zo siedmich variantnรฝch rieลกenรญ, ktorรฉ sa posรบdili z hฤพadiska komplexnรฝch kritรฉriรญ urฤujรบcich faktorov efektivity investรญciรญ. Pri dรดslednom zohฤพadnenรญ celkovรฉho ลพivotnรฉho cyklu budovy je kvalitatรญvna รบroveลˆ energeticky pasรญvneho domu ideรกlnym rieลกenรญm stavebnรฉho zรกmeru nielen pri novostavbรกch, ale aj pri renovรกciรกch budov. Vo vลกetkรฝch scenรกroch cien energiรญ vystupuje ekonomickรก rentabilita takรฝchto budov do popredia, pretoลพe znรญลพenie potreby tepla pomocou stavebnรฝch opatrenรญ a technickรฝch systรฉmov je zmysluplnรก. Prรญklad energeticky efektรญvnej sanรกcie Domova dรดchodcov vo Weizi je dรดkazom reรกlne uplatniteฤพnรฉho konceptu s konkrรฉtnymi vรฝsledkami.

Tab. 1 Opatrenia na znรญลพenie vykurovacรญch nรกkladov

Opatrenie energeticky efektรญvnej sanรกcie Redukcia v kWh/(m2.a) Efektivita v %
Zateplenie stropu najvyลกลกieho podlaลพia k povale (22 cm) 7,8 5,2
Zateplenie obvodovej steny k exteriรฉru (16 cm) 25,3 19,1
Zateplenie obvodovej steny k nevykurovanรฉmu priestoru (12 cm 1,4 1,1
Zateplenie obvodovej steny k zemine (12 cm) 0,1 0,1
Zateplenie stropu suterรฉnu k nevykurovanรฉmu priestoru (12 cm) 2,9 2,2
Zateplenie podlahy k exteriรฉru (16 cm) 1,2 0,9
Zateplenie podlahy suterรฉnu (8 cm)ย  1,1ย  0,8
Zateplenie tepelnรฝch mostov (8 aลพ 16 cm)ย  39,8ย  30
Novรฉ zdvojenรฉ oknรก a predsadenรก fasรกda s trojitรฝm zasklenรญmย  32,4ย  24,4
Riadenรฉ veranie s รบฤinnosลฅou rekuperรกcie 70 %ย  21,5ย  16,2
Spoluย  132,6ย  100

Tab. 2 Hodnoty sรบฤiniteฤพa prechodu tepla U obvodovรฝch prvkov pred sanรกciou a po sanรกcii

ย  Pred sanรกciou
Po sanรกcii
Strop najvyลกลกieho podlaลพia k povale
0,49 W/mยฒK 0,15 W/mยฒK
Obvodovรก stena k exteriรฉru (strednรก hodnota)
0,96 W/mยฒK 0,27 W/mยฒK
Obvodovรก stena k nevykurovanรฉmu priestoruย  2,85 W/mยฒK
0,44 W/mยฒK
Obvodovรก stena k zemineย  1,95 W/mยฒK
0,43 W/mยฒK
Strop suterรฉnu k nevykurovanรฉmu priestoru 0,56 W/mยฒK
0,29 W/mยฒK
Podlaha k exteriรฉru 1,07 W/mยฒK
0,29 W/mยฒK
Podlaha suterรฉnu 0,72 W/mยฒK 0,29 W/mยฒK
Zasklenia
3,30 W/mยฒK
0,60 W/mยฒK
Oknรก (hodnota pri zabudovanรญ โ€“ Uw)
2,80 W/mยฒK
0,98 W/mยฒK
Predsadenรก fasรกda โ€“ rรกm, zasklenie + panel (Ucw)
โ€“ 0,67 W/mยฒK

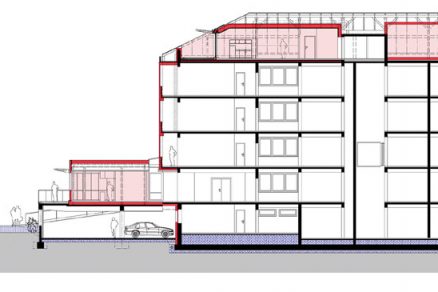

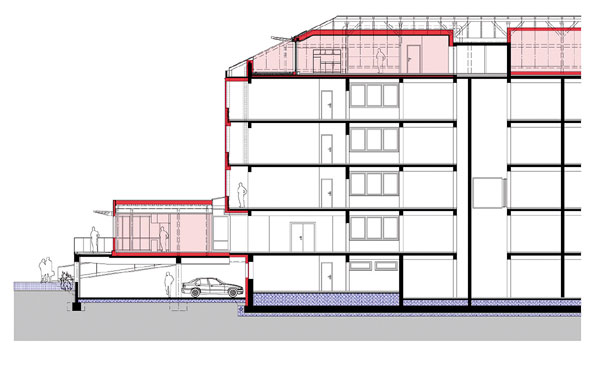

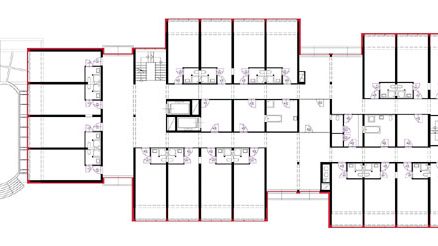

Pozdฤบลพny rezย  ย  Pรดdorys 2. NP

Stavba: Domov dรดchodcov, Weiz, Rakรบsko
Charakter stavby: sanรกcia
Investor: Sozialhilfeverband Weiz
Generรกlny projektant: FOCUS Engineering Planungs Ges.m.b.H., Weiz
Projektant: ArchยฐBuero DI Erwin Kaltenegger, Passail
Architekt: Arch. DI Erwin Kaltenegger, Ing. arch. Eugen Nagy
Spoluprรกca: Brigitte Pfeifer, Sebastian M. Seelig
TZB: TB Bierbauer, Passail
Fasรกdna technika: Herbert Neuherz, Gleisdorf
Zaฤiatok rekonลกtrukcie: september 2005ย
Ukonฤenie rekonลกtrukcie: februรกr 2006
Nรกklady na rekonลกtrukciu: 1 912 374 EUR

Ing. arch. Eugen Nagy
Foto a grafickรฉ prรญlohy: archรญv autora
