Oplรกลกtenie drevostavby cementovlรกknitรฝmi doskami

Partneri sekcie:

Jednรฝm z materiรกlov, ktorรฉ moลพno pouลพiลฅ na realizรกciu nosnรฉho alebo vรฝstuลพnรฉho oplรกลกtenia vonkajลกรญch nosnรฝch stien drevostavieb, sรบ cementovlรกknitรฉ sendviฤovรฉ dosky vystuลพenรฉ sklenรฝmi vlรกknami.

01Fermacell
02Fermacell
03Fermacell
04Fermacell
05Fermacell
06Fermacell
07Fermacell
08Fermacell

Pri jednostrannom oplรกลกtenรญ vonkajลกej strany stenovรฉho panelu doska preberรก statickรบ funkciu. Pokiaฤพ mรก stena prenรกลกaลฅ vรคฤลกie zaลฅaลพenie, odporรบฤa sa ju oplรกลกtiลฅ z oboch strรกn, priฤom na vnรบtornej strane moลพno pouลพiลฅ sadrovlรกknitรบ dosku (d โ‰ฅ 12,5 mm). V stavebnej fรกze funguje neomietnutรก doska ako doฤasnรก ochrana pred poveternostnรฝmi vplyvmi aลพ poฤas ลกiestich mesiacov. Vฤaka minerรกlnemu zloลพeniu neobsahuje ลพiadne horฤพavรฉ zloลพky. Stavebnรฉ cementovlรกknitรฉ dosky sรบ zaradenรฉ do triedy reakcie na oheลˆ A1 podฤพa STN 13501 โ€“ 1. Mรดลพu sa pouลพiลฅ priamo ako nosnรก doska pod omietku vo vonkajลกom prostredรญ.

Prรญrezy dosiek sa mรดลพu rezaลฅ beลพnรฝmi nรกstrojmi na opracovanie dreva. Vo vลกeobecnosti sa odporรบฤa pouลพiลฅ rezacie kotรบฤe so zubami z tvrdokovu.

Vonkajลกia omietka sa nanรกลกa priamo na povrch dosky. รšฤinnรก ochrana proti poveternostnรฝm vplyvom podฤพa DIN 68800-2 sa vลกak dosiahne, len ak sa pouลพije osvedฤenรก technika ลกkรกrovania a vhodnรฝ omietkovรฝ systรฉm na bรกze ฤพahkej minerรกlnej malty alebo minerรกlny omietkovรฝ systรฉm, ktorรฝ je preukรกzateฤพne vhodnรฝ na aplikรกciu v nehorฤพavรฝch kontaktnรฝch tepelnoizolaฤnรฝch systรฉmoch vrรกtane dostatoฤnej schopnosti premostenia dilataฤnรฝch ลกkรกr v obvodovรฝch stenรกch. Pred nanesenรญm omietky je potrebnรฉ styky dosiek sprรกvne vyลกkรกrovaลฅ:

  • zvislรฉ styky dosiek umiestnenรฉ nad rebrami sa majรบ realizovaลฅ zrazenรญm natupo (ลกรญrka ลกkรกry โ‰ค 1 mm);
  • vodorovnรฉ ลกkรกry medzi doskami, v oblasti styku dielcov, ktorรฉ leลพia nad alebo pod nosnรฝmi stenovรฝmi panelmi a nerealizujรบ sa ako dilataฤnรฉ ลกkรกry, ako aj ลกkรกry v oblasti nenosnรฝch stenovรฝch panelov majรบ byลฅ rovnako zrazenรฉ na tupo;
  • vลกetky styky dosiek na ploche a na vnรบtornรฝch aj vonkajลกรญch rohoch je potrebnรฉ prelepiลฅ samolepiacou armovacou pรกskou;
  • armovaciu pรกsku treba nรกsledne po celej ลกรญrke pretrieลฅ armovacรญm lepidlom;
  • armovacรญm lepidlom je potrebnรฉ pretrieลฅ aj vลกetky upevลˆovacie prostriedky, ktorรฉ sa neprekryli pri ลกkรกrovanรญ.

Omietkovรฝ systรฉm moลพno na armovacie lepidlo nanรกลกaลฅ po jeho vyschnutรญ (pribliลพne o 24 hodรญn). Odporรบฤa sa naniesลฅ omietku na bรกze ฤพahkej minerรกlnej malty v dvoch vrstvรกch, do ktorej sa celoploลกne vtlaฤรญ armovacia sieลฅka. Po zahladenรญ vrchnej vrstvy omietky plstenรฝm hladidlom sa mรดลพe realizovaลฅ finรกlna povrchovรก รบprava.

Info o materiรกli:
ยป Cementovlรกknitรก sendviฤovรก doska vystuลพenรก sklenรฝmi vlรกknami, s ฤพahkou minerรกlnou prรญmesou vo forme keramzitovรฉho granulรกtu (v strednej vrstve) a recyklovanej sklenej trosky v oboch krycรญch vrstvรกch
ยป Doska s hrรบbkou 15 mm, rozmery
1 000 ร— 1 250 mm, 2 600 ร— 1 250 mm
alebo 3 000 ร— 1 250 mm
ยป Objemovรก hmotnosลฅ 1 000 kg/m3, ploลกnรก hmotnosลฅ 15 kg/m2, trieda reakcie na oheลˆ A1 podฤพa STN 13501 โ€“ 1

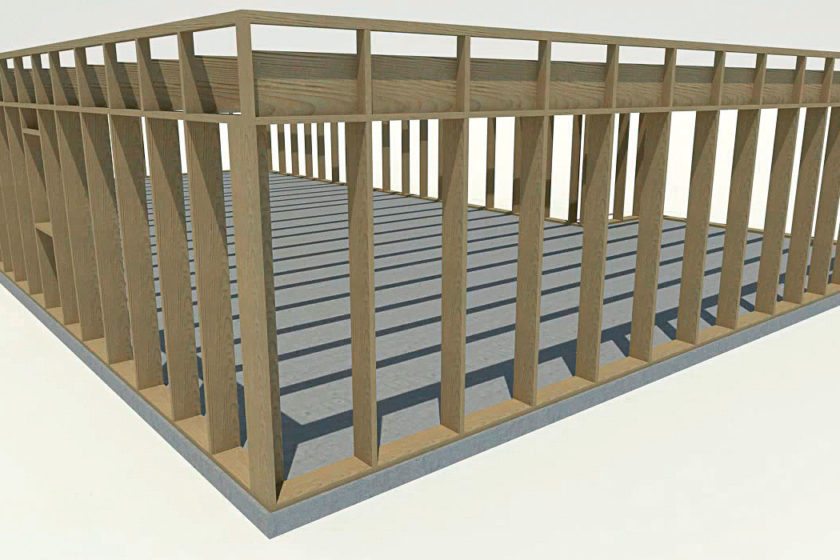

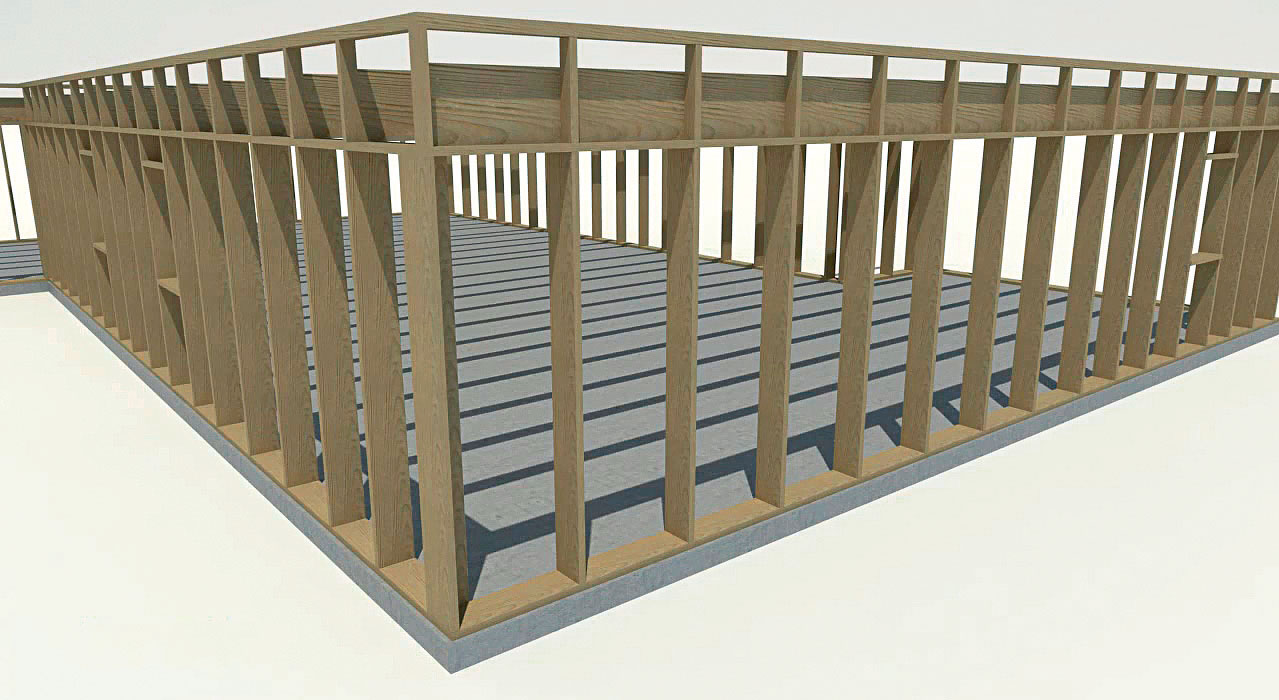

01 | Podkladovรก konลกtrukcia
Z vhodnรฉho dreva (najฤastejลกie ihliฤnatรฉho s vlhkosลฅou โ‰ค 20 %) sa vyhotovรญ podkladovรก konลกtrukcia. V rรกmovรฝch drevostavbรกch je najbeลพnejลกรญ rozmer modulu 1 250 mm, prรญpadne poloviฤnรฝ rozmer, priฤom vzdialenosลฅ stฤบpikov podkladovej konลกtrukcie je 625 mm.

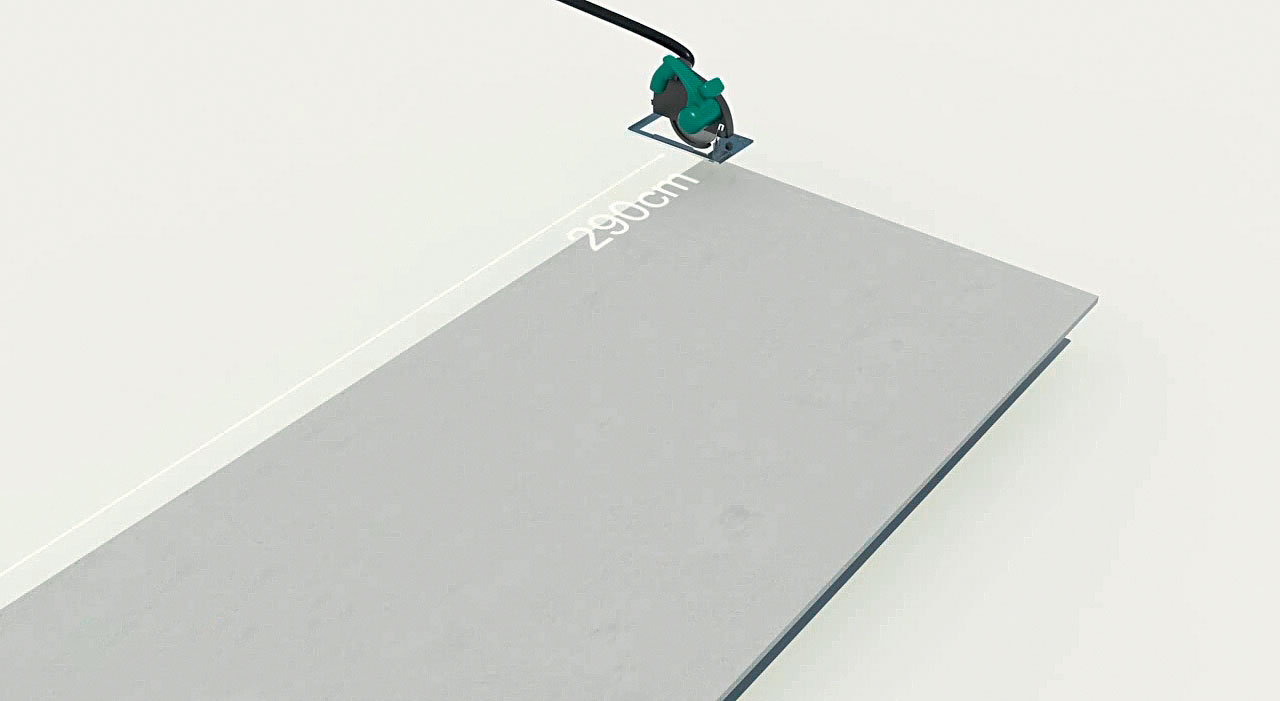

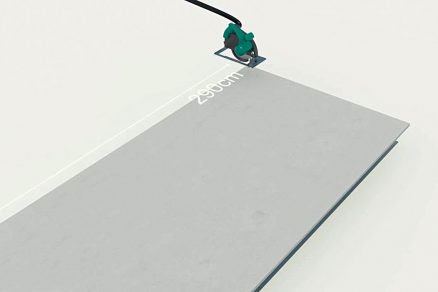

02 | Skrรกtenie dosky
Cementovlรกknitรก doska sa pred uloลพenรญm na podkonลกtrukciu skrรกti z dฤบลพky 3 000 mm na 2 900 mm. Odporรบฤa sa pouลพiลฅ kotรบฤovรบ elektrickรบ pรญlu s rezacรญm kotรบฤom so zubmi z tvrdokovu.

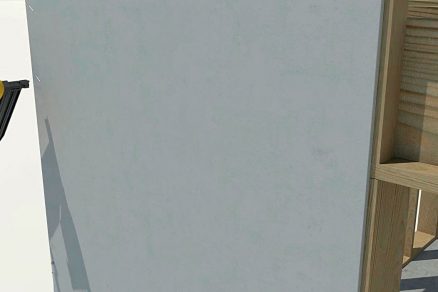

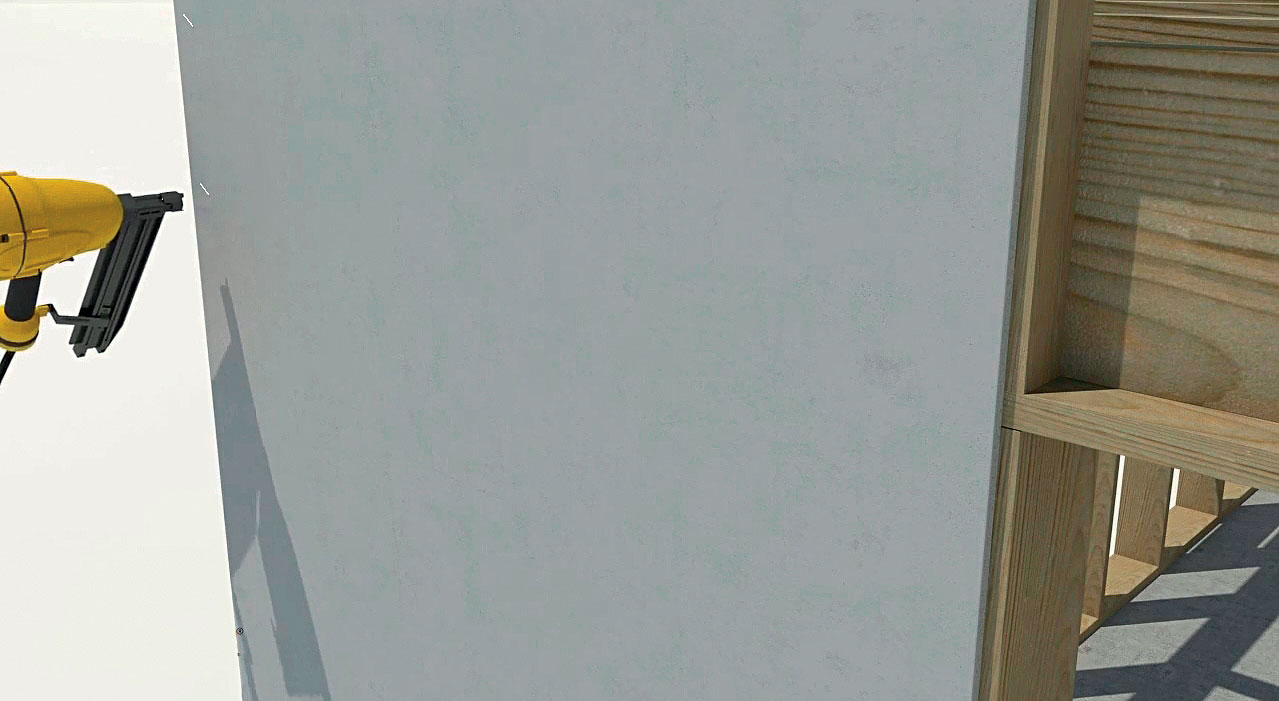

03 | Upevnenie dosiek
Cementovlรกknitรฉ dosky sa na stojiny upevลˆujรบ rรฝchloreznรฝmi skrutkami, sponkami alebo klincami tak, aby hornรก hlava upevลˆovacieho prvku bola zarovnanรก s povrchom dosky.

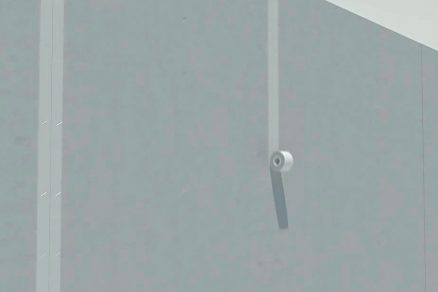

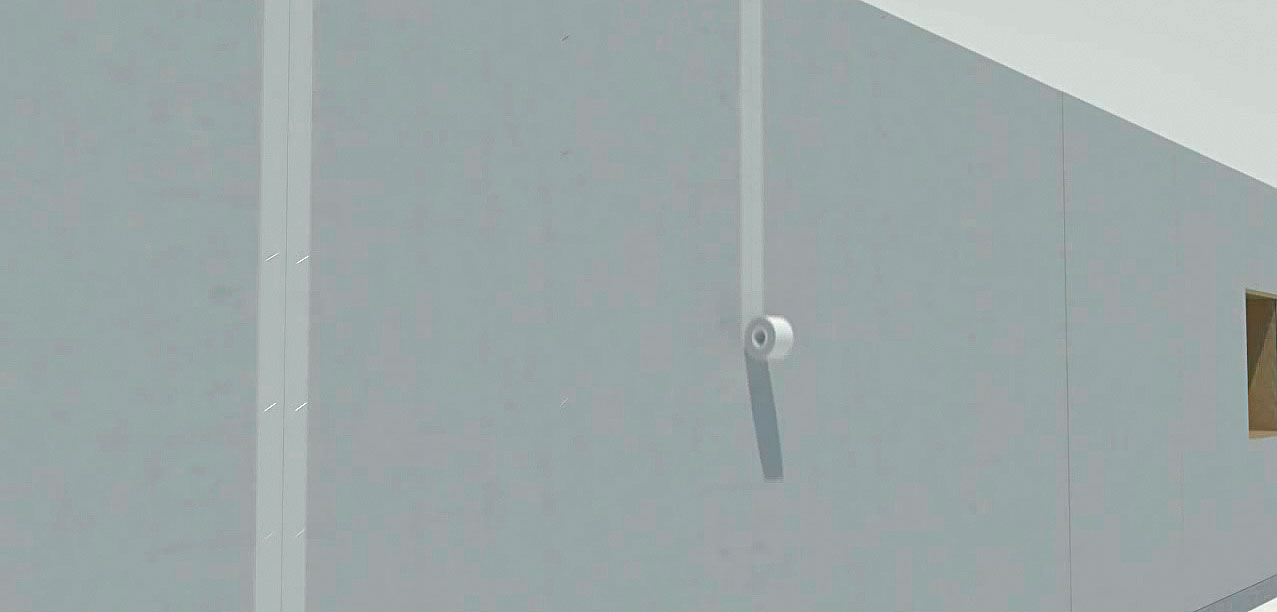

04 | Prelepenie ลกkรกr
Zvislรฉ styky dosiek a vodorovnรฉ ลกkรกry sa majรบ realizovaลฅ zrazenรญm na tupo (ลกรญrka ลกkรกry โ‰ค 1 mm). Vลกetky styky dosiek na ploche a na vnรบtornรฝch aj vonkajลกรญch rohoch je potrebnรฉ prelepiลฅ samolepiacou armovacou pรกskou.

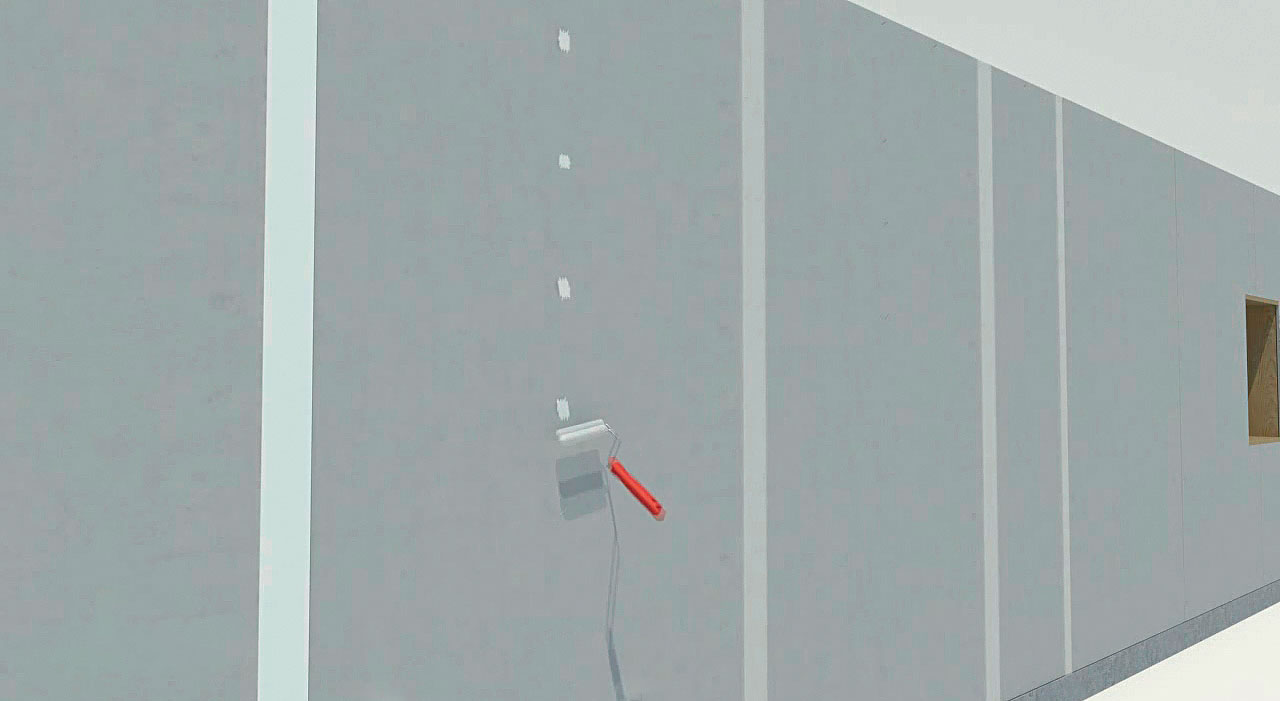

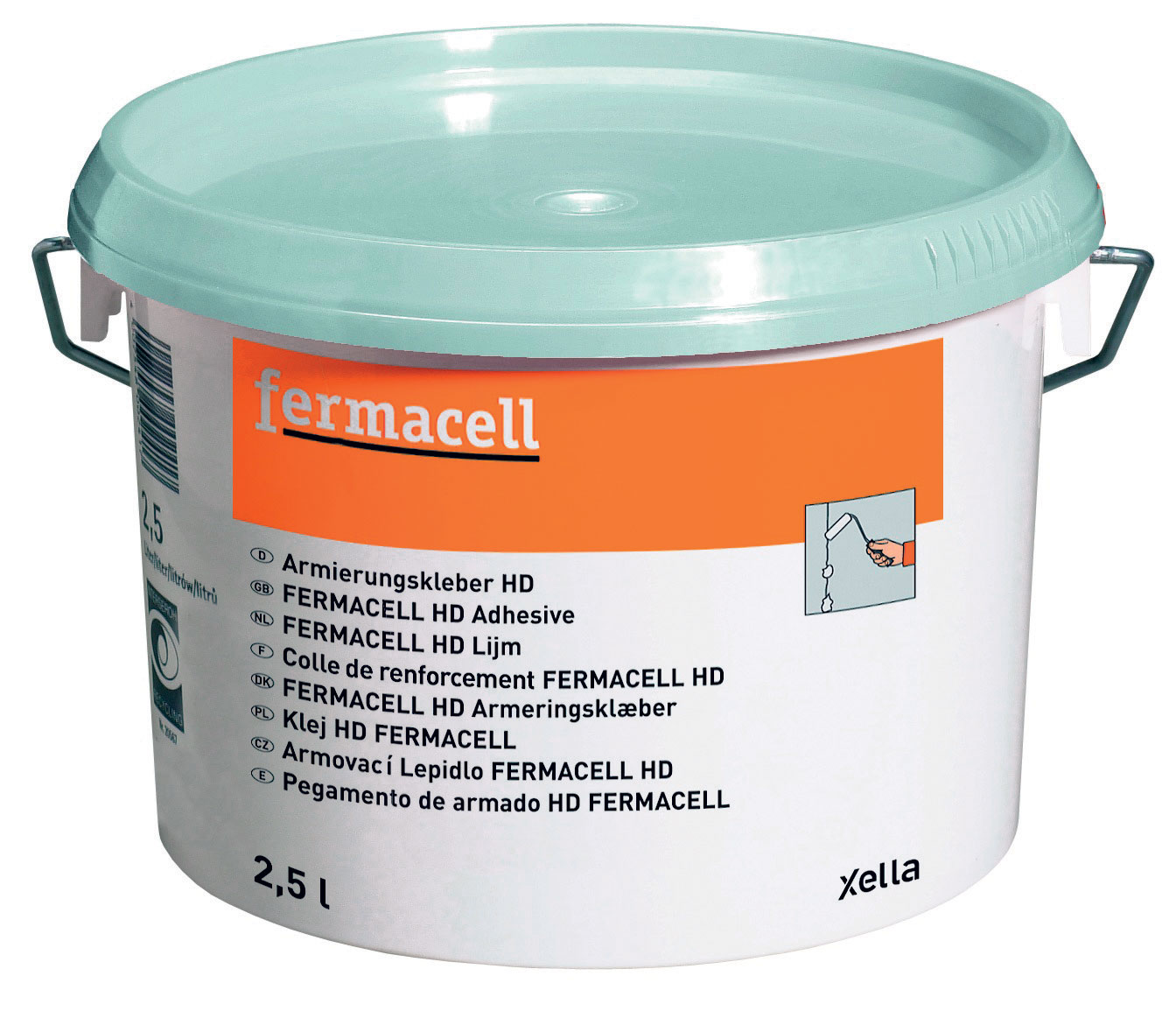

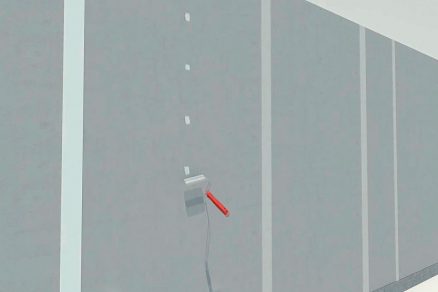

05 | Armovacie lepidlo
Armovacie pรกsky a vลกetky upevลˆovacie prostriedky sa musia pretrieลฅ minimรกlne jednou vrstvou armovacieho lepidla. Armovacie lepidlo moลพno naniesลฅ pomocou valฤeka.

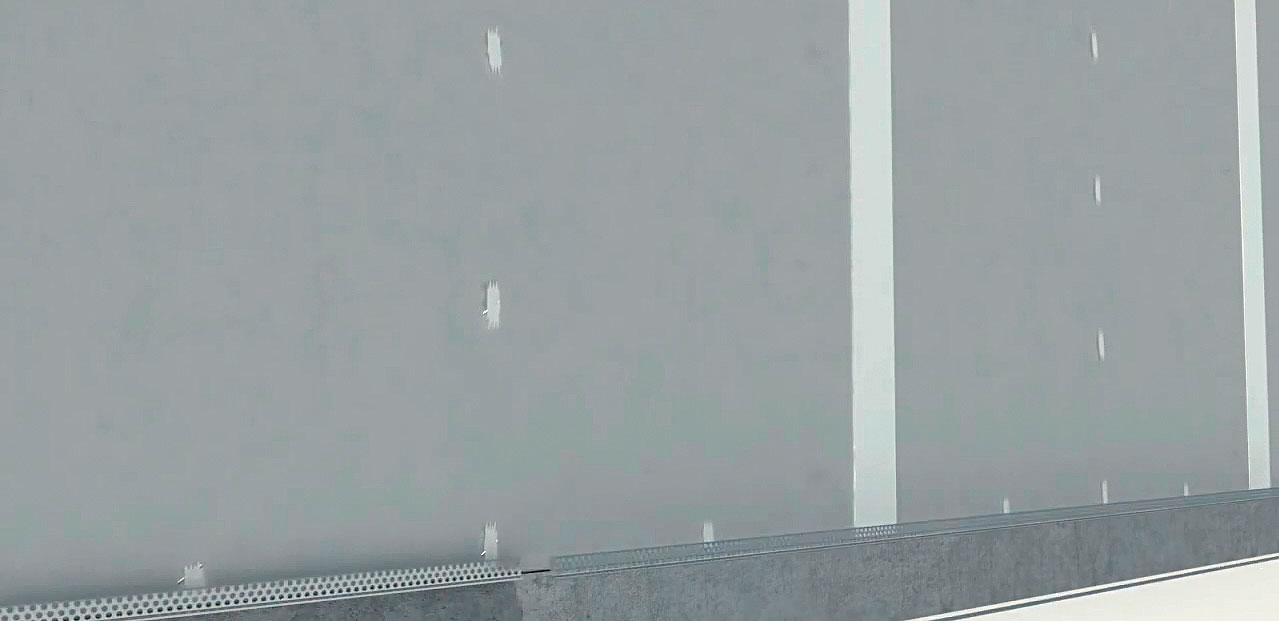

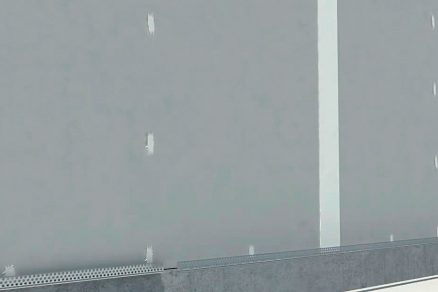

06 | Soklovรฝ profil
Osadรญ sa soklovรฝ profil s dฤบลพkou 2 500 mm na vytvorenie odkvapovรฝch dosiek, ktorรฝ sa pripevnรญ rรฝchloreznรฝmi skrutkami. V mieste napojenia stropnej konลกtrukcie je potrebnรฉ aplikovaลฅ stropnรฝ profil, ktorรฝm sa dosiahne poลพadovanรก dilatรกcia.

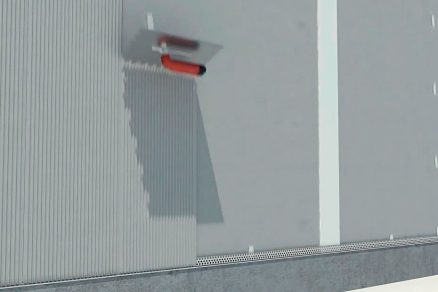

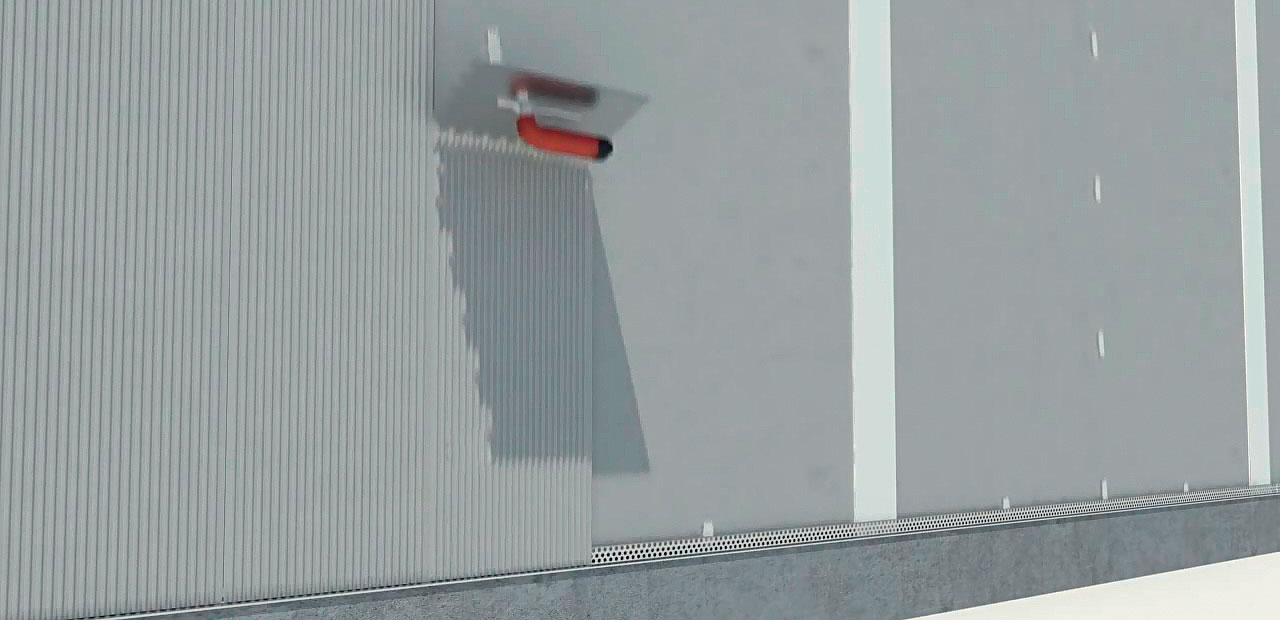

07 | ฤฝahkรก malta
Omietkovรฝ systรฉm moลพno na armovacie lepidlo nanรกลกaลฅ po jeho vyschnutรญ (pribliลพne o 24 hodรญn pri teplote +20 ยฐC a relatรญvnej vlhkosti 50 %). Omietka na bรกze ฤพahkej minerรกlnej malty sa nanesie v dvoch vrstvรกch celoploลกne v hrรบbke pribliลพne 5 aลพ 6 mm pomocou hladidla so zubom 10 mm.

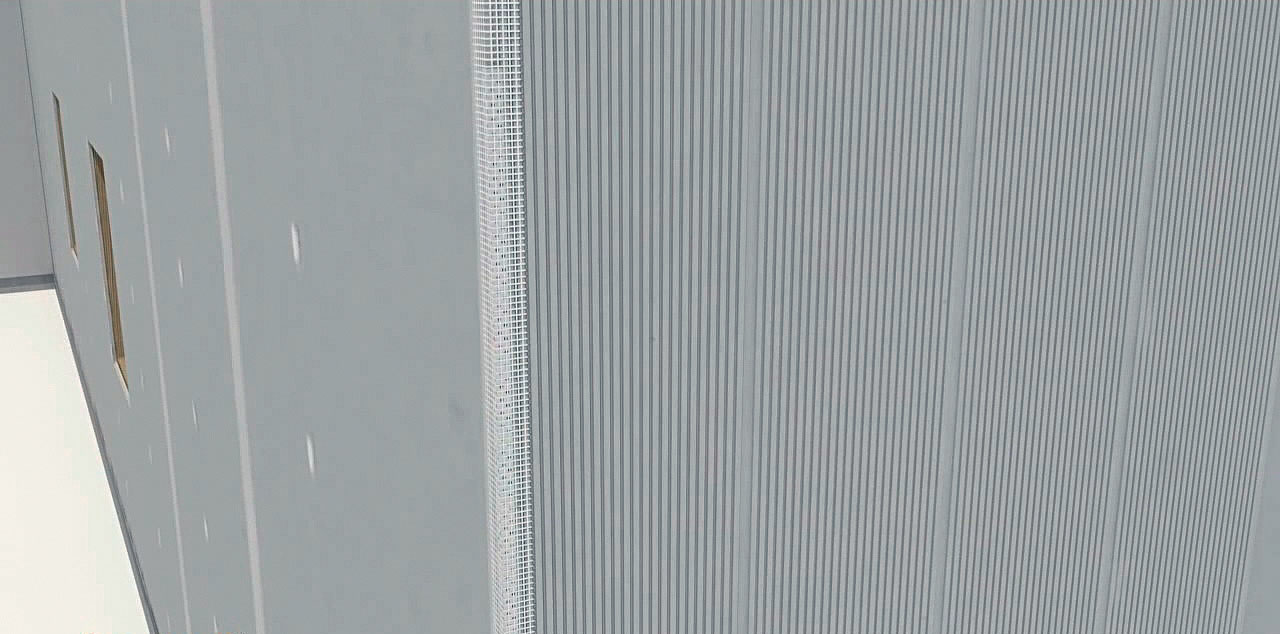

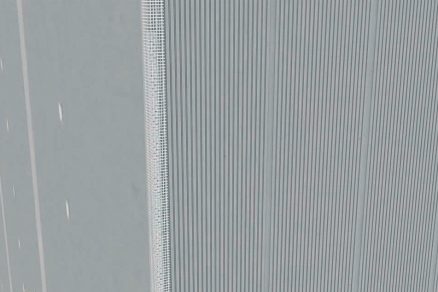

08 | Vystuลพenie rohov
Pred celoploลกnou aplikรกciou armovacej sieลฅky je potrebnรฉ vystuลพiลฅ rohy.

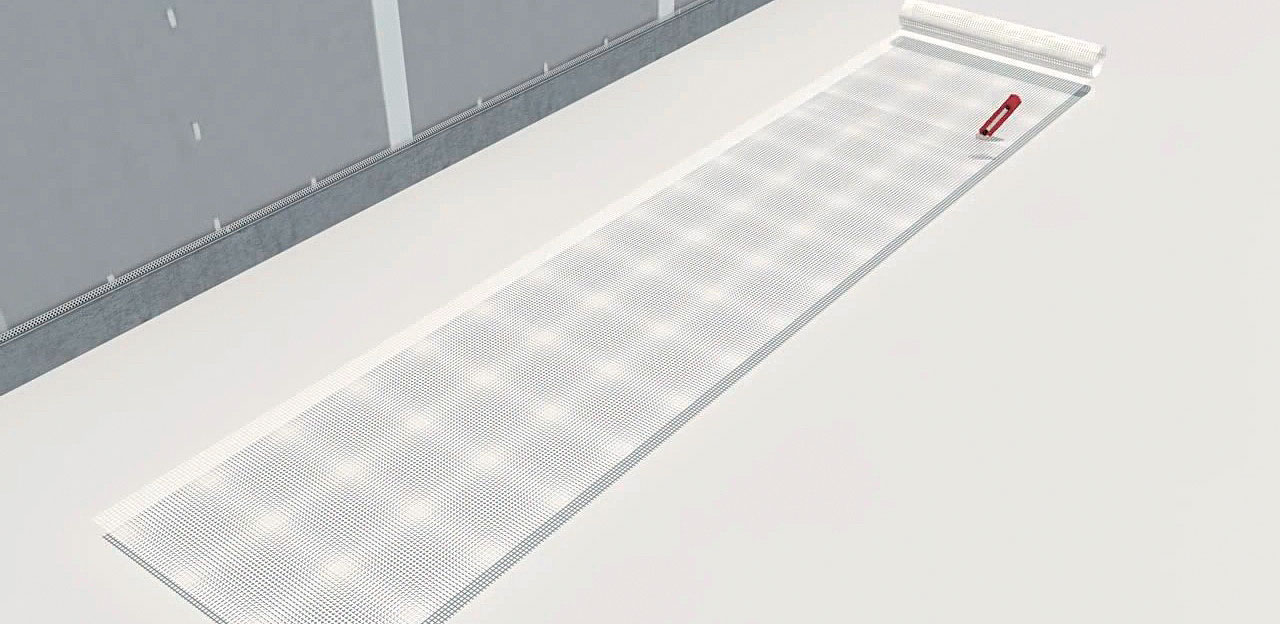

09 | รšprava rozmeru armovacej sieลฅky
Po vystuลพenรญ rohov moลพno pristรบpiลฅ k celoploลกnรฉmu vystuลพeniu armovacej omietky armovacou sieลฅkou s okami 4 ร— 4 mm a odolnรฝm alkalickรฝm povrchom. Armovacia sieลฅka sa najskรดr pomocou vรฝsuvnรฉho ostrรฉho rezadla skrรกti na poลพadovanรบ dฤบลพku.

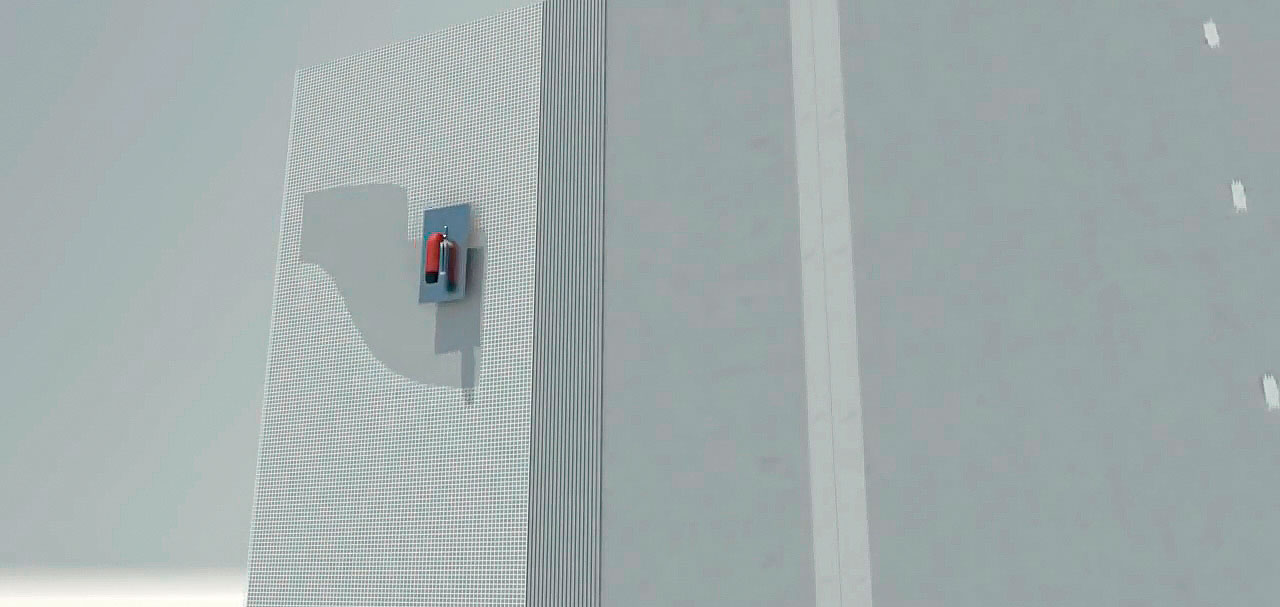

10 | Aplikรกcia armovacej sieลฅky
Sieลฅka sa vtlaฤรญ do hornej tretiny vrstvy ฤพahkej malty. Pรกsy sieลฅky sa ukladajรบ so vzรกjomnรฝm presahom min. 100 mm. Sieลฅka sa zatrie vrstvou ฤพahkej armovacej malty antikorovรฝm hladidlom, ktorรฉ sa ลฅahรก od stredu ku krajom, a povrch sa zahladรญ plstenรฝm hladidlom. Nasledujรบci deลˆ sa brรบsnym hladidlom prebrรบsia nerovnosti.

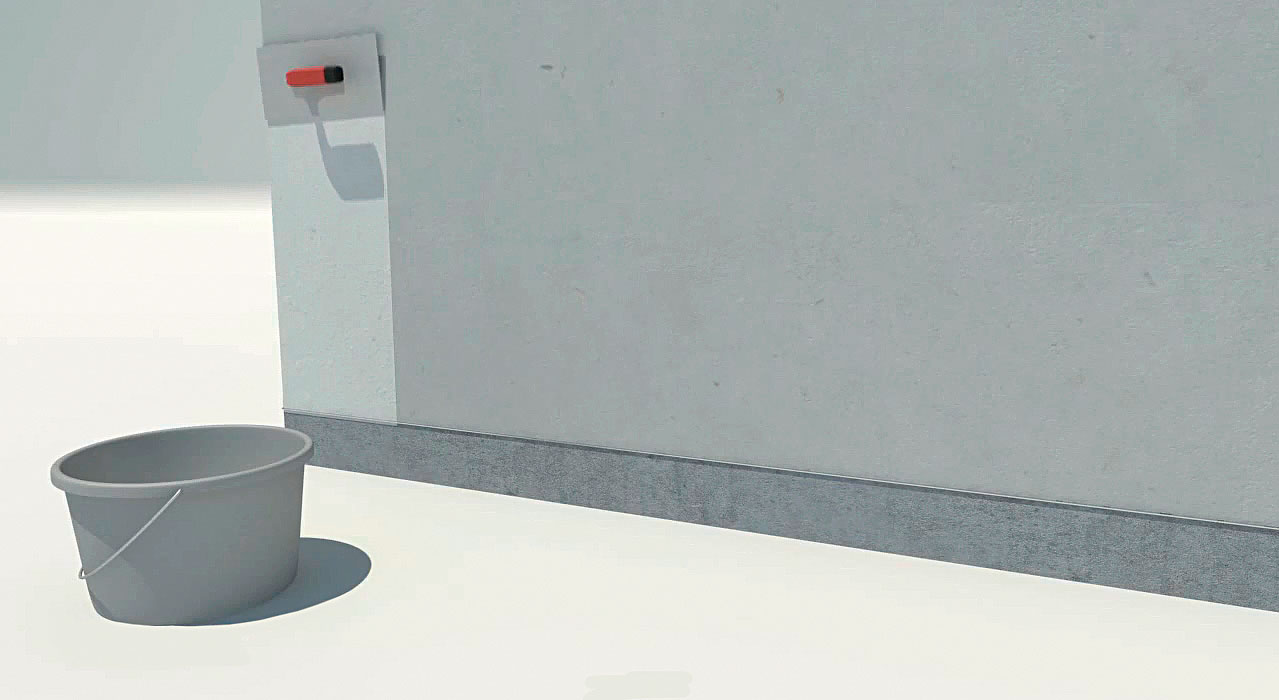

11 | Povrchovรก รบprava
Nรกsledne sa mรดลพe realizovaลฅ nรกter fasรกdnou farbou. Ak sa ako povrchovรก รบprava pouลพije fasรกdna omietka, je potrebnรฉ podklad napenetrovaลฅ. Tenkovrstvovรก omietka sa nanรกลกa na zaschnutรฝ podkladovรฝ nรกter antikorovรฝm hladidlom v predpรญsanej hrรบbke vrstvy alebo v hrรบbke 1,5-nรกsobku veฤพkosti zrna, prรญpadne presne vo veฤพkosti zrna.

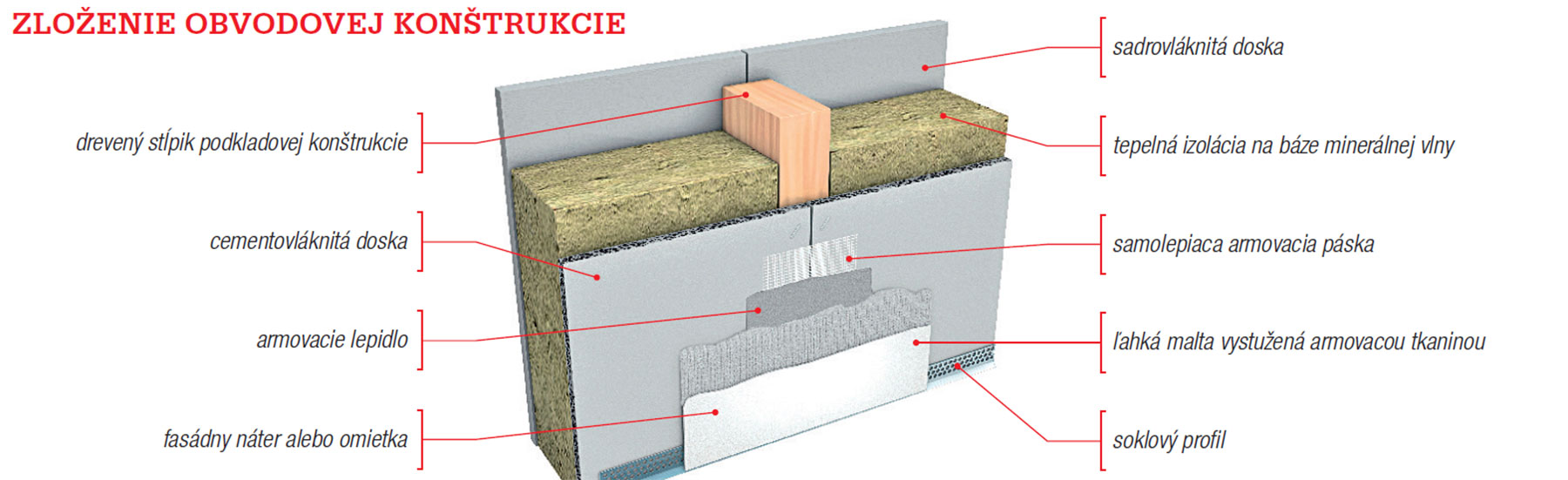

Opláštenie drevostavby cementovláknitými doskami foto - ob

TEXT + FOTO: Fermacell

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
