Pasรญvny dom realizovanรฝ technolรณgiou SIPs EUROPANEL

Jadro sendviฤovรฝch panelov zlepenรฝch z konลกtrukฤnรฝch dosiek na bรกzy dreva tvorรญ expandovanรฝ polystyrรฉn, v role tepelnej izolรกcie. V kombinรกcii s kontaktnรฝm tepelnoizolaฤnรฝm systรฉmom a interiรฉrovou sadrokartรณnovou doskou ide o systรฉm, ktorรฝ spฤบลˆa poลพiadavky na tepelnoizolaฤnรฉ vlastnosti obalovรฝch konลกtrukciรญ na realizรกciu nรญzkoenergetickรฝch a pasรญvnych domov.

pasivny dom realizovany technologiou sips europanel 5525 big image

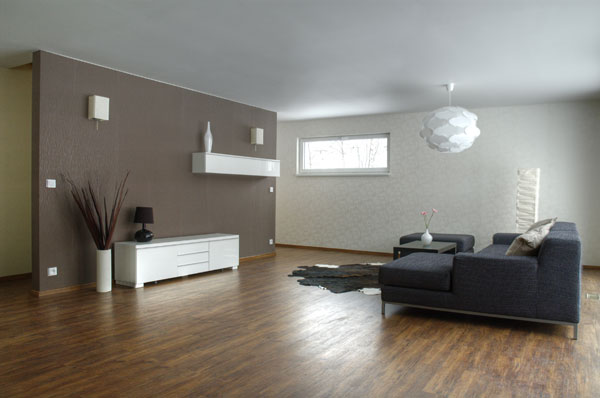

pasivni dum europanel (1) big image
pasivni dum europanel 33dsc big image

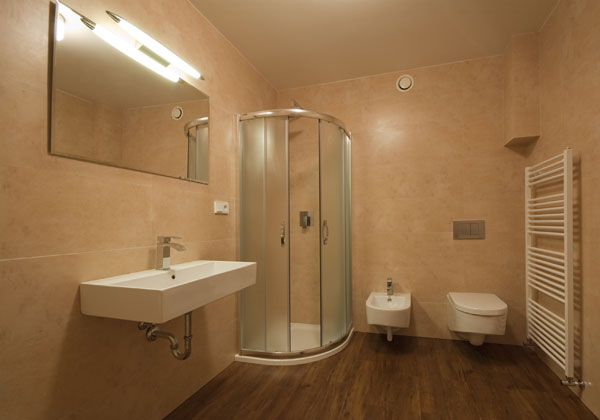

pasivni dum europanel (6) big image
pasivni dum europanel (5) big image
pasivni dum europanel (3) big image
pasivni dum europanel (2) big image
Zรกkladnรฝ panel
Zรกkladnรฝ panel sa vyrรกba celoploลกnรฝm zlepenรญm plรกลกลฅa z konลกtrukฤnรฝch dosiek s jadrom, ktorรฉ tvorรญ pevnรฝ izolant. Materiรกlovรก skladba je tak rozmanitรก. Plรกลกลฅ panelu mรดลพu tvoriลฅ preglejka, drevotrieskovรก doska, OSB doska, cementotrieskovรก doska alebo vlรกknocementovรก doska a podobne. Jadro mรดลพe tvoriลฅ expandovanรฝ polystyrรฉn, extrudovanรฝ polystyrรฉn alebo polyuretรกn. Panely sa okrem materiรกlovej skladby lรญลกia aj rozmermi. Z hฤพadiska tepelnoizolaฤnรฝch vlastnostรญ je dรดleลพitรก hrรบbka panelu. Ploลกnรฉ rozmery panelu sรบ dรดleลพitรฉ z hฤพadiska vรฝstavby. Pouลพรญvajรบ sa panely veฤพkoformรกtovรฉ alebo maloformรกtovรฉ. V Slovenskej a ฤŒeskej republike nachรกdzajรบ uplatnenie skรดr maloformรกtovรฉ panely so ลกรญrkou do 1 250 mm.

pasívny dom,drevostavby,nízkoenergetické,drevo

Zรกkladovรก konลกtrukcia
Vรฝstavba si vyลพaduje presnosลฅ a dodrลพanie vรฝrobcom predpรญsanรฝch postupov. Ako zรกkladovรก konลกtrukcia sa najฤastejลกie zhotovuje betรณnovรก zรกkladovรก doska, ale rovnako moลพno pouลพiลฅ dosky z panelov SIPs uloลพenรฝch na zรกkladovรฝch pรกsoch, pรคtkรกch alebo zemnรฝch vrutoch. Na zรกkladovรบ dosku s hydroizolaฤnou vrstvou prรญpadne protiradรณnovou ochranu sa vyznaฤรญ poloha jednotlivรฝch stien v sรบlade s projektovou dokumentรกciou.

Obalovรก konลกtrukcia
Panely sa ukladajรบ na zรกkladovรฝ praลพec, ktorรฝ lรญcuje s hranou zรกkladovej dosky. Montรกลพ panelov zaฤรญna v jednom rohu stavby a pokraฤuje pripojovanรญm panelov po obvode. Po dokonฤenรญ obvodovej konลกtrukcie prvรฉho nadzemnรฉho podlaลพia sa podobnรฝm spรดsobom zmontujรบ aj vnรบtornรฉ nosnรฉ steny. Panely sa previaลพu navzรกjom vloลพenรญm drevenรฝch vloลพenรฝch prvkov do montรกลพnej drรกลพky vo venci. Panely sa ukonฤia roznรกลกacรญm pรกsom z OSB dosky, ktorรฉho ลกรญrka zodpovedรก hrรบbke panelu. Na takto zrealizovanรบ stavbu sa uloลพรญ konลกtrukcia strechy z priehradovรฝch vรคznรญkov.

pasívny dom,drevostavby,nízkoenergetické,drevo

ฤŽalลกie nadzemnรฉ podlaลพie
V prรญpade viacpodlaลพnรฝch stavieb sa pokraฤuje s konลกtrukciou stropu. Stropnรฉ nosnรญky sa zavesujรบ do kovovรฝch strmeลˆov, ktorรฉ sa nachรกdzajรบ na vnรบtornรฝch stenรกch panelov. V prรญpade vรคฤลกรญch rozponov sa podopierajรบ prievlakmi z lepenรฉho lamelovรฉho dreva podoprenรฉho stฤบpmi na rektifikaฤnรฝch pรคtkรกch. Podlaha druhรฉho nadzemnรฉho podlaลพia sa realizuje z OSB dosiek s hrรบbkou 22 mm, ktorรฉ sa spรกjajรบ na pero a drรกลพku. Na realizovanรบ podlahu sa zakladรก drevenรฝ vkladanรฝ prvok vymedzujรบci polohu panelov druhรฉho nadzemnรฉho podlaลพia.

Energetickรก efektรญvnosลฅ

Sรบฤiniteฤพ prechodu tepla stenou moลพno zvoliลฅ presne podฤพa poลพiadaviek na energetickรบ efektรญvnosลฅ stavby. Obvodovรก stena sa skladรก z interiรฉrovej sadrokartรณnovej dosky, panelu s hrรบbkou 170 mm a tepelnoizolaฤnรฉho systรฉmu ETICS. Tepelnoizolaฤnรฉ vlastnosti stavby ovplyvลˆuje hrรบbka tepelnej izolรกcie vonkajลกieho tepelnoizolaฤnรฉho systรฉmu. Pri hrรบbke EPS 200 mm moลพno dosiahnuลฅ sรบฤiniteฤพ prechodu tepla 0,09 W/(m2 . K).

Panely neobsahujรบ drevenรฝ rรกm, ฤรญm sa minimalizujรบ tepelnรฉ mosty v konลกtrukcii. Silnou strรกnkou tohto typu drevostavby sรบ spoje, ktorรฉ majรบ rovnakรบ skladbu ako panely, teda ich jadro tvorรญ polystyrรฉn. V obvodovej stene je drevo zastรบpenรฉ len v podobe zรกkladovรฉho praลพca s hrรบbkou 60 mm, v mieste vodorovnej montรกลพnej drรกลพky v spodnej ฤasti panelu, vo venci a v miestach montรกลพnej drรกลพky okennรฝch a dverovรฝch otvorov. Tepelnรฝch mostov je tak v konลกtrukcii o 20 % menej ako v prรญpade inรฝch systรฉmov.

pasívny dom,drevostavby,nízkoenergetické,drevo

Pasรญvny dom

Technolรณgia SIPs sa uplatnila aj na realizรกciu pasรญvneho domu v Liberci. Poลพiadavku na vรฝstavbu pasรญvneho domu pri uplatnenรญ sendviฤovรฝch panelov vzniesol stavebnรญk (investor) v roku 2008. Nรกsledne sa zaฤalo s prรกcami na architektonickom nรกvrhu a vlastnom technickom rieลกenรญ stavby, a to v spoluprรกci s odbornรญkmi zo Stavebnej fakulty ฤŒVรšT. Projektovรฉ prรกce, prรญprava stavby a zรญskanie stavebnรฉho povolenia zabrali asi triลกtvrte roka. Vรฝroba samotnรฝch stavebnรฝch prvkov trvala asi 4 dni. Stavbu zaฤali realizovaลฅ v auguste 2009 a dokonฤili ju v decembri toho istรฉho roka.

Pasรญvny dom nesmie maลฅ spotrebu energie na vykurovanie vyลกลกiu ako 15 kWh/m2 . rok. To si vyลพaduje dodrลพanie niekoฤพkรฝch podmienok pri nรกvrhu a realizรกcii stavby.

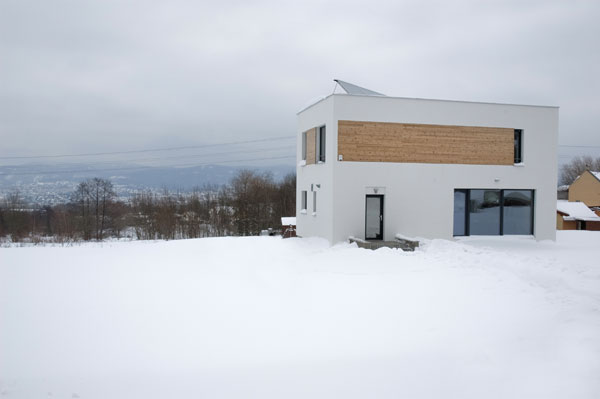

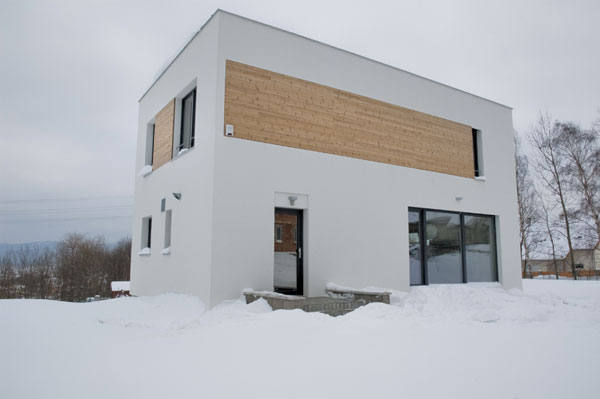

Pasรญvny dom na Strakonickej ulici v Liberci bol tvarovo prispรดsobenรฝ tak, aby pomer medzi ochladzovanou obalovou konลกtrukciou domu bol pri zachovanรญ rozumnej dispozรญcie vo vzลฅahu k vykurovanรฉmu prostrediu ฤo najmenลกรญ. Obvodovรฝ plรกลกลฅ sa realizoval z panelu s hrรบbkou 170 mm a nรกsledne sa zateplil tepelnoizolaฤnรฝm systรฉmom s hrรบbkou 200 mm. Tรฝm sa dosiahol sรบฤiniteฤพ prechodu tepla 0,11 W/m2 . K.

Oknรก majรบ trojitรฉ zasklenie. Sรบฤasลฅou podlahy je izolaฤnรก vrstva s hrรบbkou 240 mm. Na zhotovenie streลกnej konลกtrukcie sa pouลพil Europanel s hrรบbkou 210 mm, ktorรฝ sa zateplil z interiรฉrovej strany tepelnou izolรกciou na bรกze sklenej vlny s hrรบbkou 300 mm. V prรญpade pasรญvnych domov treba rieลกiลฅ aj otรกzku prehrievania v letnรฝch mesiacoch. Aby k prehrievaniu domu nedochรกdzalo, pouลพili sa ลกpeciรกlne ลพalรบzie, ktorรฉ moลพno doplniลฅ systรฉmom automatickรฉho sลฅahovania a natรกฤania lamiel v zรกvislosti od slneฤnรฉho svitu.

pasívny dom,drevostavby,nízkoenergetické,drevo

Ventilรกcia a vykurovacรญ systรฉm

Zaujรญmavosลฅou je rieลกenie ventilรกcie a vykurovanie domu. Tepelnรฉ straty sรบ takรฉ nรญzke, ลพe pouลพitie klasickej vykurovacej sรบstavy nebolo nutnรฉ. Jednou zo zรกkladnรฝch poลพiadaviek na pasรญvny dom je vzduchotesnosลฅ obvodovรฉho plรกลกลฅa stavby, ktorou sa zamedzuje stratรกm tepla infiltrรกciou, teda neriadenรฝm vetranรญm cez netesnosti. Od vzduchotesnosti sa odvรญja poลพiadavka na nรบtenรฉ vetranie ventilaฤnรฝm zariadenรญm s rekuperรกciou tepla. Ide o automatickรฉ vetranie domu s ฤo najรบฤinnejลกรญm vracanรญm energie z odvetrรกvanรฉho vzduchu do vzduchu ฤerstvรฉho. K tejto vรฝmene dochรกdza vo vรฝmennรญku ventilaฤnej jednotky.

V dome na Strakonickej ulici sa pouลพilo ventilaฤnรฉ zariadenie od spoloฤnosti ATREA. V prรญpade najvรคฤลกรญch mrazov umoลพลˆuje zariadenie okrem vetrania domu aj ohrev vzduchu. Dome sa tak vykuruje iba vzduchom.

Ventilรกcia zabezpeฤuje optimรกlne podmienky pre obyvateฤพov domu aj z hฤพadiska vlhkosti, ale predovลกetkรฝm z hฤพadiska obsahu CO2 vo vnรบtornom prostredรญ. Ohrev รบลพitkovej vody sa zabezpeฤuje solรกrnymi kolektormi.

pasívny dom,drevostavby,nízkoenergetické,drevo

pasívny dom,drevostavby,nízkoenergetické,drevo

FOTO: EUROPANEL, s. r. o.

–>–>
