Porovnanie vlastnostรญ dyhovรฉho, lamelovรฉho a masรญvneho dreva
V oblasti navrhovania a vรฝroby drevenรฝch stavebnรฝch konลกtrukciรญ sa najฤastejลกie pouลพรญva drevo ihliฤnatรฝch drevรญn, najmรค smreku. Je to spรดsobenรฉ rozsahom a skladbou surovinovej zรกkladne ako i priaznivรฝm pomerom mechanickรฝch vlastnostรญ vzhฤพadom na vlastnรบ hmotnosลฅ konลกtrukฤnรฉho materiรกlu [8]. Ako materiรกl sa vyuลพรญva masรญvne drevo, lepenรฉ lamelovรฉ drevo a v sรบฤasnosti ฤoraz viac konลกtrukฤnรฝ materiรกl LVL (Laminated Veneer Lumber) โ v preklade vrstvenรฉ dyhovรฉ drevo.

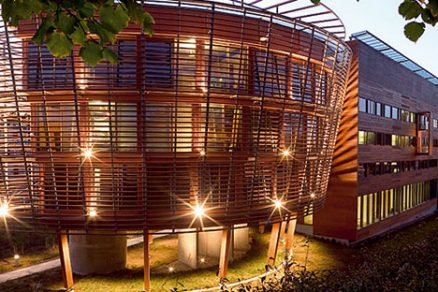

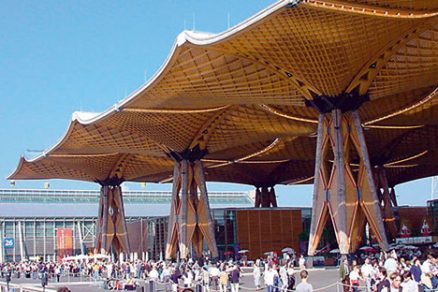

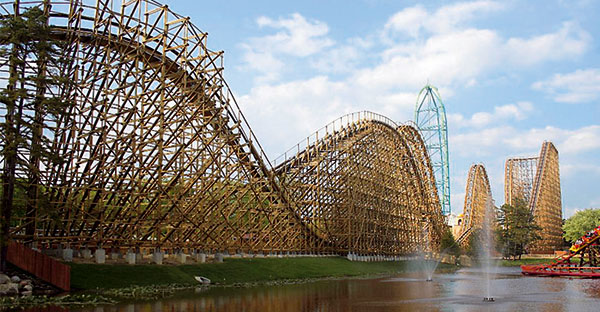

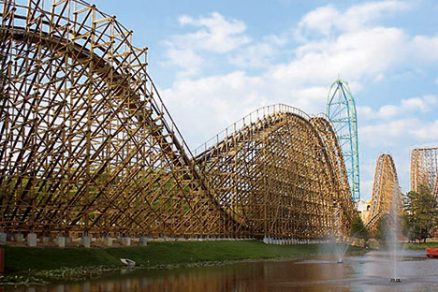

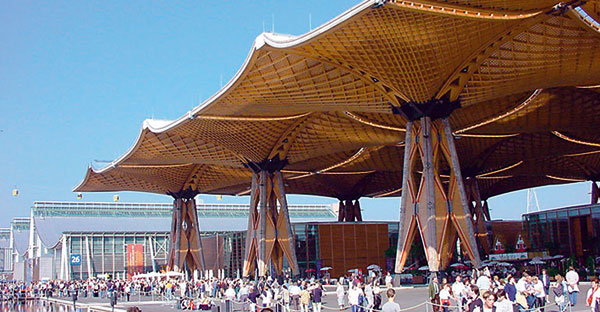

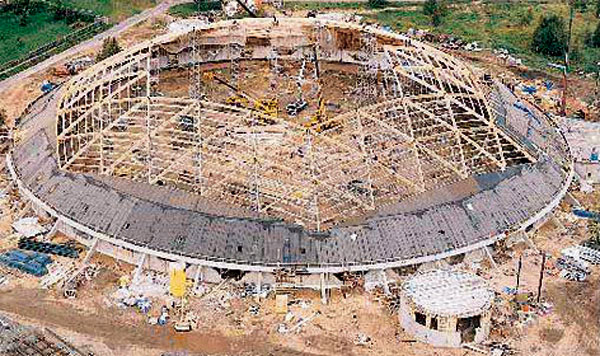

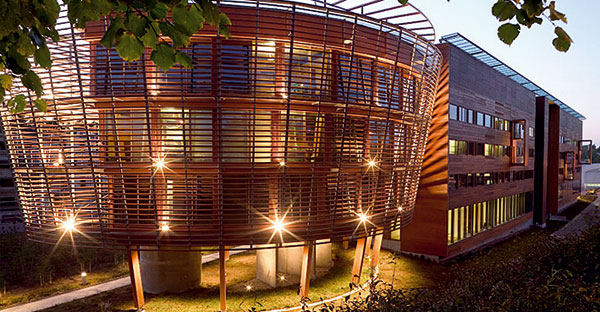

Vrstvenรฉ dyhovรฉ drevo (LVL)Je to materiรกl podobnรฝ preglejkรกm, no dyhy sรบ orientovanรฉ v jednom smere a vฤaka pozdฤบลพnemu spรกjaniu dรฝh na pokos (v strede na tupo) dosahujรบ vรคฤลกie rozmery (dฤบลพku aลพ 24,5 m). Najvรคฤลกou konลกtrukciou z vrstvenรฉho dyhovรฉho dreva v Eurรณpe je kupola vo fรญnskom meste Oulu (obr. 1) s priemerom 115 m [12]. V Eurรณpe sa LVL vyrรกba najmรค zo smreka a v USA hlavne z duglasky a ลพltej borovice, a to najmรค pre priaznivรฝ pomer pevnosti a hmotnosti. Vrstvenรฉ dyhovรฉ drevo sa mรดลพe uplatลovaลฅ ako nosnรญky, dosky, prรบty priehradovรฝch konลกtrukciรญ a pod. Uplatลuje sa aj v novostavbรกch a pri prestavbรกch na nosnรญky, vรคznice, pรกsy priehradovรฝch konลกtrukciรญ, podlahu dopravnรฝch vozidiel, dosky leลกenia, v konลกtrukciรกch montovanรฝch domov a pod. [12]. LVL sa nepouลพรญva len na konลกtrukฤnรฉ รบฤely (obr. 2), ale aj v nรกbytkรกrstve a stavebnom stolรกrstve na vรฝrobu okien, schodov a dverรญ.

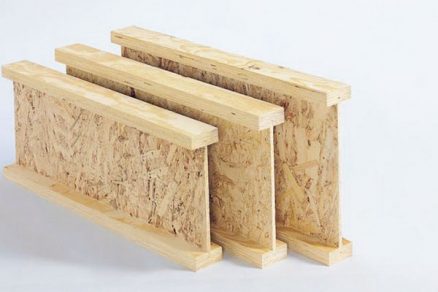

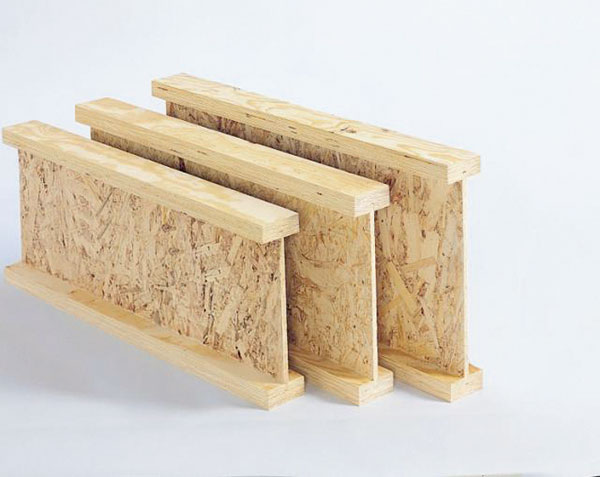

Veฤพmi znรกmy spรดsob vyuลพitia LVL je na prefabrikovanรฉ profilovanรฉ I-nosnรญky, v angliฤtine TJI-joist. Dnes sรบ tieto prvky zรกkladnรฝm konลกtrukฤnรฝm materiรกlom modernej konลกtrukcie podlรกh a striech. Vรฝrobok pozostรกva z dvoch komponentov โ pรกsnice a steny [7]. Pรกsnica je z LVL (nahradila masรญvne drevo) a stena z veฤพkoformรกtovรฉho materiรกlu, najmรค OSB (nahradil preglejku). Tieto prefabrikovanรฉ nosnรญky sa rozลกรญrili pre nรญzku hmotnosลฅ a rรฝchlosลฅ montรกลพe konลกtrukcie stropu alebo strechy [7].
V Severnej Amerike, v Austrรกlii a รzii produkcia konลกtrukฤnรฝch LVL za poslednรฉ desaลฅroฤia neustรกle vzrastรก.
Lepenรฉ lamelovรฉ drevo (LLD)
V Japonsku sa na vรฝstavbu domov stรกle uprednostลuje pouลพรญvanie LLD, aj keฤ vlastnosti LVL sรบ v porovnanรญ s LLD a masรญvnym drevom lepลกie.
Pouลพรญvanie LLD vลกak zaznamenalo v poslednom obdobรญ na celom svete vzostup, no je menลกรญ ako pri LVL. V angliฤtine je tento materiรกl znรกmy skรดr pod oznaฤenรญm glulam.
LLD sa vyrรกba zlepenรญm viacerรฝch lamiel, ktorรฝch vlรกkna sรบ rovnobeลพnรฉ. Dosky z ihliฤnatรฉho dreva, prevaลพne smreku, tvoriace jednotlivรฉ lamely prierezu sa najprv roztriedia podฤพa pevnosti. Doskovรฉ rezivo, ktorรฉ sa pouลพije na vรฝrobu lepenรฝch lamelovanรฝch prvkov, sa podฤพa STN 73 1701 zaraฤuje do ลกtyroch tried: SA (rezivo vysokej pevnosti), SB (rezivo normรกlnej pevnosti), SC (rezivo znรญลพenej pevnosti) a SD (rezivo nรญzkej pevnosti).
Najฤastejลกie sa pouลพรญva trieda SB, priฤom z รบspornรฝch dรดvodov sa v jednom priereze vyskytujรบ rรดzne triedy a trieda niลพลกej kvality sa umiestni v blรญzkosti neutrรกlnej osi. Pri hranenom a doskovom rezive rozliลกujeme len dve triedy SI โ rezivo normรกlnej pevnosti a SII โ rezivo nรญzkej pevnosti [8]. Hodnoty vรฝpoฤtovรฝch pevnostรญ pre masรญvne drevo a lepenรฉ lamelovรฉ drevo podฤพa STN 73 1701 sรบ uvedenรฉ v tab. 1.

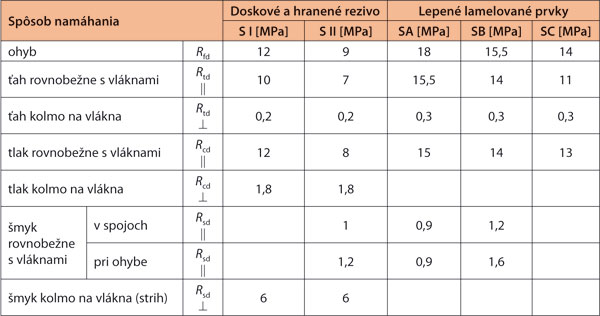

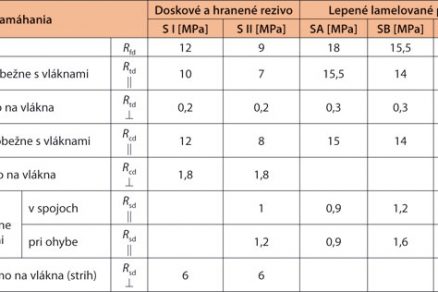

Tab. 1: Vรฝpoฤtovรฉ pevnosti masรญvneho aย lepenรฉho lamelovรฉho dreva [7].
Triedenie reziva
Na Slovensku zavedenรฉ triedenie reziva a symbolika znaฤenia mechanickรฝch vlastnostรญ nie sรบ vลกak platnรฉ v Eurรณpe. V Eurรณpskej norme EN 338 sa pri topoฤพovom dreve a reziva z ihliฤnatรฝch drevรญn urฤenรฉho na stavebnรฉ nosnรฉ konลกtrukcie rozliลกuje12 tried pevnosti (C14, C16, C18, C20, C22, C24, C27, C30, C35, C40, C45 a C50) a pri druhoch dreva z listnatรฝch stromov 6 tried (D30, D40, D50, D60 a D70).
Slovenskรฝ smrek mรก podฤพa EN 1912 triedu pevnosti C 22 [4] a v Eurรณpskej norme EN 1194 (STN 73 17 14) sa uvรกdzajรบ 4 triedy pevnosti LLD (GL 24, GL 28, GL 32 a GL 34) (Finnforest zatrieฤuje smrekovรฉ LLD do triedy pevnosti GL 32c), priฤom GL znamenรก oznaฤenie glulam a 24 je hodnota pevnosti v ohybe pri h = 600 mm a b = 150 mm v MPa. Pri GL sa rozliลกujรบ triedy pevnosti pre homogรฉnne lepenรฉ lamelovรฉ drevo (napr. GL 24h), ak v jeho priereze majรบ vลกetky lamely rovnakรบ triedu pevnosti a drevinu a kombinovanรฉ LLD (napr. GL 24c), ak v jeho priereze majรบ vonkajลกie a vnรบtornรฉ lamely odliลกnรบ triedu pevnosti a drevinu. Napr. pri GL 24h ide o LLD z dreviny triedy pevnosti C24 a pri GL 24c o LLD, kde vonkajลกie lamely sรบ triedy pevnosti C24 a vnรบtornรฉ C18.
Nasledujรบca tab. 2 obsahuje oznaฤenie tried pevnosti podฤพa nemeckej normy DIN 1052-1: 1996, ktorรฉ je v sรบlade s oznaฤenรญm tried pevnosti podฤพa DIN 1052: 2004-08 a EN 1194 (STN 73 17 14).
Zisลฅovanรญm charakteristickรฝch hodnรดt hustoty, pevnosti a pruลพnosti sa zaoberรก norma STN EN 384 (1998). V tab. 3 sรบ uvedenรฉ charakteristickรฉ hodnoty vlastnostรญ pre smrekovรฉ doskovรฉ rezivo triedy pevnosti C 22 podฤพa EN 338 a smrekovรฉ kombinovanรฉ LLD triedy pevnosti GL 32c (EN 1194).

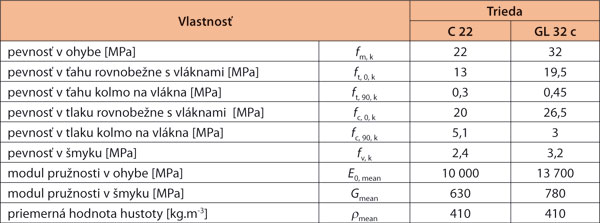

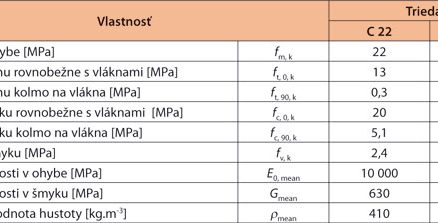

Tab. 3: Vlastnosti smrekovรฉho doskovรฉho reziva triedy C 22, lepenรฉho lamelovรฉho dreva GL 32c a Kerta [3, 4]
Vstupnรก surovina
LVL sa vyrรกba z druhotnej suroviny kvalitatรญvne niลพลกej, ako to je pri vรฝrobe masรญvnych dielcov, ฤi lepenรฉho lamelovรฉho dreva. Aj spotreba dreva je omnoho niลพลกia. Spotreba dreva na vรฝrobu 1 m3 Kerto LVL je o 12 % niลพลกia (2,60 m3) ako na vรฝrobu 1 m3 LLD (2,94 m3) [9].
Pri vรฝrobe LVL sa premieลa aลพ 75 % dreva stromu na materiรกl, zatiaฤพ ฤo pri masรญvnom dreve je to o 30 % menej. Vlastnosti LVL sรบ lepลกie ako vlastnosti masรญvneho dreva, lepenรฉho lamelovรฉho dreva, ba a dokonca aj ocele [3]. Na obr. 6 sรบ porovnanรฉ ลกรญrky prierezu nosnรญkov z rรดznych materiรกlov pri rovnakej ohybovej pevnosti 20 MPa a rovnakej vรฝลกke:
- masรญvne drevo C24, ลกรญrka 160 mm;
- lamelovรฉ drevo GL32, ลกรญrka 120 mm;
- vrstvenรฉ dyhovรฉ drevo, ลกรญrka 75 mm [3].
- ย
- Oproti ostatnรฝm materiรกlom mรก LVL niลพลกiu variabilitu vlastnostรญ. Variabilnosลฅ mechanickรฝch vlastnostรญ Kerta LVL je asi 10 %, kรฝm u masรญvneho dreva sa pohybuje na hranici okolo 30 % (7).
LVL sa mรดลพe vyrรกbaลฅ aj z mladลกรญch plantรกลพovรฝch stromov [1]. Dyhy sa suลกia jednoduchลกie ako rezivo, preto sa vรฝrobou LVL zmenลกujรบ aj problรฉmy so suลกenรญm. Na suลกenie dรฝh sa dajรบ pouลพiลฅ aj tvrdรฉ vysokoteplotnรฉ reลพimy suลกenia, priฤom vรฝrobok je rozmerovo a tvarovo stabilnejลกรญ.
Vlastnosti
Kerto mรก vyลกลกie ohybovรฉ a ลฅahovรฉ pevnosti ako glulam L40. ล mykovรฉ pevnostnรฉ vlastnosti sรบ tieลพ lepลกie ako pri inรฝch drevnรฝch produktoch. Tlakovรก pevnosลฅ a modul pruลพnosti sรบ vลกak rovnakej hodnoty. V porovnanรญ s vรฝrobkom Gรผteklasse I glulam sรบ vลกetky hlavnรฉ hodnoty pevnosti vรฝrazne vyลกลกie pri vรฝrobku Kerto, s vรฝnimkou modulu pruลพnosti, ktorรฝ mรก rovnakรบ hodnotu (tab. 4) [9]. Porovnanรญm mechanickรฝch vlastnostรญ smrekovรฉho masรญvneho dreva, LVL a LLD, dosahuje LVL najlepลกie vรฝsledky (tab. 1, tab. 3 a tab. 4).
Zรกver
Z uvedenรฉho vyplรฝva, ลพe LVL mรก z viacerรฝch hฤพadรญsk lepลกie vlastnosti ako LLD ฤi masรญvne drevo โ napr. nรญzku variabilitu mechanickรฝch vlastnostรญ, vysokรฉ pevnostnรฉ a pruลพnostnรฉ charakteristiky, niลพลกiu spotrebu dreva pri vรฝrobe, vyลกลกiu vรฝลฅaลพnosลฅ suroviny, moลพnosลฅ vyrรกbaลฅ LVL aj z menej kvalitnej suroviny a mladลกรญch plantรกลพovรฝch stromov, jednoduchลกie suลกenie dรฝh a vyลกลกiu tvarovรบ a rozmerovรบ stabilitu.
Ing. Gabriela Zubkovรก
Foto: archรญv autorky
Autorka je doktorandkou na Katedre mechanickej technolรณgie dreva Drevรกrskej fakulty TU vo Zvolene.
