Poschodovรฝ rรกm na bรกze dreva

Na poschodovรฉ rรกmy sa beลพne pouลพรญva betรณn aย oceฤพ. Tรฝmito materiรกlmi moลพno vytvoriลฅ tuhรฉ monolitickรฉ prepojenie zvislรฝch stฤบpov aย vodorovnรฝch prieฤnikov. Pouลพitie dreva je vย tomto prรญpade celkom vรฝnimoฤnรฉ. Podstata novรฉho rieลกenia spoฤรญva vย preplรกtovanรญ spรกjanรฝch stฤบpov aย prieฤnikov sย vybranรญm na vloลพenie oceฤพovej spojky pripevnenej ku kaลพdรฉmu spรกjanรฉmu prvku svornรญkmi.

Styk vo vzรกjomnom krรญลพenรญ stฤบpa aย prieฤnika, t. j. prvkov sย jednosmerne orientovanรฝmi vlรกknami, nemoลพno monoliticky prepojiลฅ. Spojenie sa preto vykonรกva sย jednรฝm prvkom prebiehajรบcim aย druhรฝm prvkom, ktorรฝ sa kย nemu zย jednej strany pripojรญ.

Pripojenie mรดลพe byลฅ kฤบbovรฉ bez rรกmovรฉho pรดsobenia alebo tuhรฉ, ktorรฉ moลพno dosiahnuลฅ pomocou oceฤพovรฝch tyฤรญ vlepenรฝch do pripรกjanรฝch prvkov prebiehajรบcich priebeลพnรฝm prvkom.

Prรญkladom kฤบbovรฉho styฤnรญka sรบ japonskรฉ KES aย KOBE alebo nemeckรฉ JANEBO aย INDUO. Ich pouลพitie vo viacpodlaลพnรฝch budovรกch si vลกak vyลพaduje opretie oย tuhรฉ stropnรฉ aย stenovรฉ diafragmy (dosky, stienky, skrรญลพenรฉ prรบty atฤ.).

Tuhรฉ drevenรฉ rรกmovรฉ styฤnรญky schopnรฉ prenรกลกaลฅ ohybovรฉ momenty sรบ vรฝsledkom รบsilia vyvรญjanรฉho poฤas poslednรฝch desiatich rokov. Prieฤnik aย stฤบp sรบ spojenรฉ pomocou oceฤพovรฝch zรกvitovรฝch tyฤรญ, ktorรฉ sรบ vlepenรฉ do otvorov vย pripรกjanรฝch prieฤnikoch. Ide oย relatรญvne zloลพitรฉ aย prรกcne spoje.

Pouลพitie ploลกnรฝch spojok na vytvorenie tuhรฉho styฤnรญka

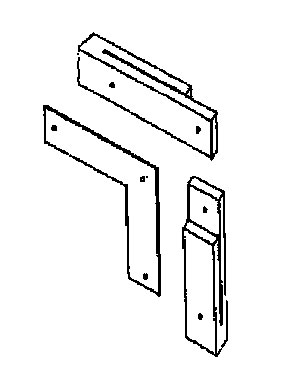

Spojka je zhotovenรก zย plochรฉho materiรกlu vย tvare pรญsmena L , T alebo krรญลพa. Vytvรกra svojbytnรฝ prvok na jednej strane sย prieฤnikom aย na strane druhej so stฤบpom (obr. 1). Jej monolitickosลฅ zabraลˆuje vzรกjomnรฉmu pootoฤeniu oboch spojenรฝch prvkov (pri deformรกcii sรบstavy vykรกลพu oba prvky rovnakรฉ pootoฤenie).

Statickรฉ sprรกvanie styฤnรญka

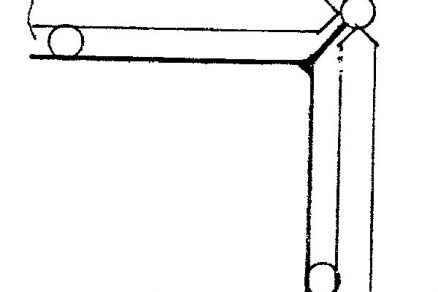

Statickรบ funkciu spojky moลพno znรกzorniลฅ napr. na usporiadanรญ styฤnรญka. Prรญklady vytvorenia tuhรฉho styฤnรญka sย pouลพitรญm najjednoduchลกej spojky vย tvare L sรบ znรกzornenรฉ na obr. 2.

Prenรกลกanie zvislรฉho zaลฅaลพenia rรกmom sย upravenรฝmi styฤnรญkmi je rovnakรฉ ako vย prรญpade beลพnรฝch monolitickรฝch rรกmov. Tuhรฉ prepojenie prieฤnikov aย stฤบpov tu vedie kย zbytoฤnรฉmu namรกhaniu spojok aj od zvislรฉho zaลฅaลพenia. Spojky sรบ vลกak urฤenรฉ na prenรกลกanie rohovรฝch momentov vyvolanรฝch vodorovnรฝm zaลฅaลพenรญm vetrom. Prenesenie zvislรฉho zaลฅaลพenia bez votknutia prieฤnika do stฤบpa (tzv. prostรฉ uloลพenie) moลพno zabezpeฤiลฅ samotnou รบnosnosลฅou prieฤnika. Znรญลพiลฅ namรกhanie stykov od zvislรฉho zaลฅaลพenia treba najmรค pri kolรญkovรฝch aย svornรญkovรฝch spojoch, ktorรฉ majรบ relatรญvne malรบ รบnosnosลฅ aย tuhosลฅ. Preto sa odporรบฤa namiesto kolรญkov aย svornรญkov pouลพiลฅ lepenie.

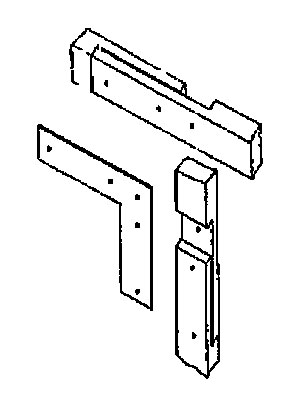

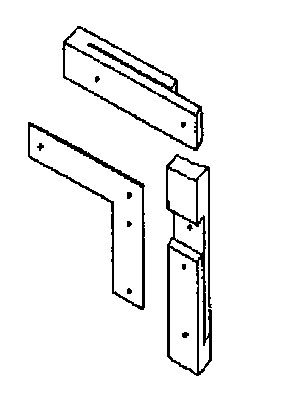

Obr. 2ย  Prรญklady pouลพitia spojky v tvare L na rรกme:
a) pri pravom krajnom stฤบpe b) pri pravom krajnom stฤบpe v najvyลกลกom podlaลพรญ c) pri vnรบtornom (strednom) stฤบpe

Vyuลพitie vย podmienkach strojovรฉho spracovania drevenรฝch konลกtrukciรญ

Tuhรฝ styk predstavuje novรฝ detail (konลกtrukฤnรฝ prvok), pomocou ktorรฉho moลพno zhotoviลฅ poschodovรฝ rรกm zย tradiฤnรฝch prieฤnikov aย stฤบpov. Technolรณgia priemyselnej vรฝroby drevenรฝch konลกtrukciรญ, ktorรก sa uย nรกs zaฤรญna uplatลˆovaลฅ (sรบpravy HUNDEGGER K2), umoลพลˆuje pouลพรญvaลฅ na budovรกch presne opracovanรฉ prvky dlhรฉ viac ako10 m. Stฤบpy prebiehajรบ naprieฤ vลกetkรฝmi podlaลพiami aย vย krรญลพenรญ sย prieฤnikmi, ktorรฉ siahajรบ aj cez niekoฤพko trakov, sรบ vybavenรฉ vรฝrezmi. Pri takejto ลฅaลพkej montรกลพi poschodovรฝch rรกmov zย malรฉho poฤtu konลกtrukฤnรฝch prvkov sa osvedฤilo vlepovanie spojok do rรกmovรฝch kรบtov. Nรกsledne sa spojky (tvaru L alebo T) vlepujรบ do vรฝrezov krajnรฝch alebo strednรฝch stฤบpov. Zdvojenรฝ prieฤnik pozostรกva zย dvoch rovnako ลกirokรฝch ฤastรญ. ฤŒasลฅ prieฤnika, ktorรก prebieha naprieฤ oboma traktami, je prilepenรก ku spojkรกm. Druhรก ฤasลฅ prieฤnika (preruลกenรก pri strednom stฤบpe) sa po vztรฝฤenรญ poschodovรฉho rรกmu prilepรญ kย oceฤพovรฝm spojkรกm aย vย poliach pripojรญ kย priebeลพnej ฤasti prieฤnika stabilizaฤnรฝmi kolรญkmi.

Zรกver

Pouลพitie oceฤพovej spojky otvรกra moลพnosti na uplatnenie dreva aj vย prรญpade vyลกลกรญch budov, ฤo bolo doposiaฤพ vyhradenรฉ iba pre betรณn aย oceฤพ. Vloลพiลฅ spojku do vรฝrezu vย drevenej hmote moลพno aj zย hฤพadiska protipoลพiarnych opatrenรญ.

prof.ย Ing.ย Vรกclav Rojรญk, DrSc.
Obrรกzky: autor

Rieลกenie poฤasย  priebehu patentovรฉho konania /1/ je detailne prepracรบvanรฉ vย rรกmci รบlohy Statickรก analรฝza sprรกvania sa drevenรฝch skeletov โ€“ OSVVP ฤŒSSI Praha.

/1/ Prihlรกลกka vynรกlezu PV 2007-291 Tuhรฝ styฤnรญk drevenรฝch stavebnรฝch prvkov

Autor pred viac ako pรคลฅdesiatimi rokmi vybudoval na ฤŒVUT disciplรญnu konลกtrukฤnรฉ systรฉmy budov. Po zaloลพenรญ firmy INCORO sa venuje rekonลกtrukcii stropov aย stฤบpov pomocou predpรญnania aย vย poslednom ฤase ajย  uplatneniu drevenรฝch konลกtrukciรญ na viacpodlaลพnรฝch budovรกch.
