Prieskum drevenรฉho krovu meลกtianskeho domu vย Albrechticiach vย Jesenicku
Cieฤพom stavebno-technickรฉho prieskumu drevenรฉho krovu meลกtianskeho domu vย meste Albrechtice neฤaleko Krnova bolo detailnรฉ vyhodnotenie aktuรกlneho stavu, urฤenia porรบch aย kvantifikovania poลกkodenia drevenรฝch prvkov vย krove. Na zรกklade prieskumu, ktorรฝ sa vykonal zmyslovรฝmi aย prรญstrojovรฝmi metรณdami, sa nรกsledne navrhol spรดsob sanรกcie krovu.

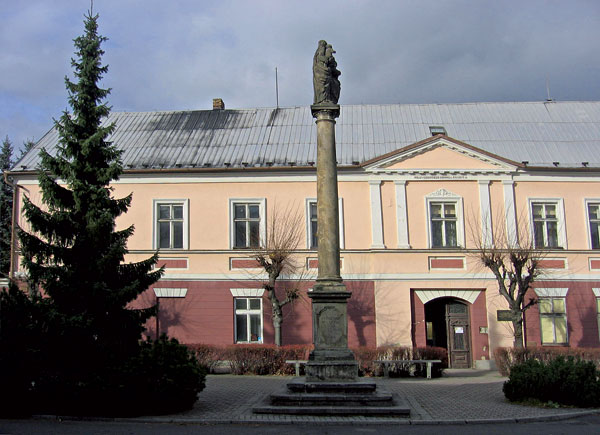

Meลกtiansky domMeลกtiansky dom (ฤ.ย p. 22 na Nรกm. ฤSA) vznikol vzรกjomnรฝm prepojenรญm dvoch starลกรญch objektov stojacich na samostatnรฝch parcelรกch. Vย oboch ฤastiach domu sรบ viditeฤพnรฉ neskorรฉ renesanฤnรฉ klenbovรฉ systรฉmy sย konzolami aย ลกtukovรฝmi klincami aย sย kรบtovรฝmi vรฝsekmi. Prestavba, ktorej vรฝsledkom bolo vzรกjomnรฉ prepojenie objektov, sa uskutoฤnila vย roku 1806. Vroฤenie sa nachรกdza na vstupnรฝch klasickรฝch dverรกch [1].
Streลกnรก konลกtrukcia
Pรดvodnรก streลกnรก konลกtrukcia bola odstrรกnenรก. Predpokladรก sa, ลพe pรดvodnรฝ hrebeล bol kolmรฝ kย uliฤnej ฤiare, sedlovรฉ strechy ustupovali do hฤบbky parcely aย prednรก fasรกda bola zakonฤenรก atikovรฝm ลกtรญtom, ako moลพno vidieลฅ na ostatnรฝch objektoch na nรกmestรญ vย Albrechticiach. Sรบฤasnรก konลกtrukcia krovu svojou typolรณgiou zodpovedรก zaฤiatku 19. storoฤia. Je preto pravdepodobnรฉ, ลพe krov pochรกdza pribliลพne zย roku 1806, teda zย obdobia veฤพkej klasicistickej prestavby domu.
Hlavnรก strecha sย odkvapovรฝm systรฉmom na prednom prieฤelรญ domu je orientovanรก na juh. Ide oย sedlovรบ strechu sย murovanรฝmi ลกtรญtmi na oboch koncoch. ฤalลกรญ menลกรญ ลกtรญt sย tvarom nรญzkeho trojuholnรญkovรฉho tympanรณnu (plocha nad prieฤelรญm monumentรกlnych budov aย nad portรกlom, prรญpadne oknom) sa nachรกdza nad hlavnรฝm vstupom do domu (obr. 1). Hrebeล valbou ukonฤenej strechy nad ลกirokรฝm krรญdlom domu orientovanรฝm na sever sa nachรกdza vย rovnakej vรฝลกke ako hlavnรก strecha. Na zastreลกenie domu sa pouลพila alukrytovรก krytina (hlinรญkovรฝ plech โ falcovanรฉ ลกablรณny).
Strechu tvorรญ krovovรก konลกtrukcia sย pozdฤบลพne viazanรฝmi dvojitรฝmi stojatรฝmi stolicami (obr. 2). Nad rozลกรญrenรฝm pรดdorysom vo vรฝchodnej ฤasti domu sa nachรกdza krov, ktorรฝ tvoria dlhรฉ nรกmetkovรฉ krokvy nasadenรฉ vย hrebeni aย podopretรฝmi pribliลพne vย strede ลกikmou stolicou.

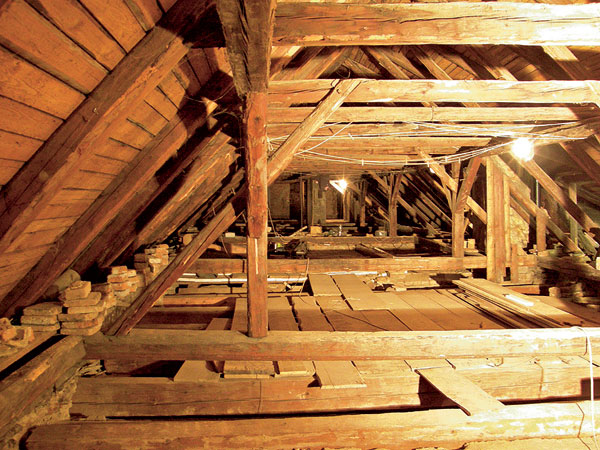

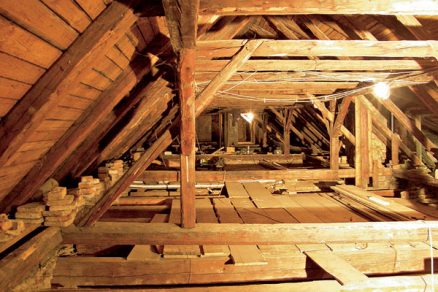

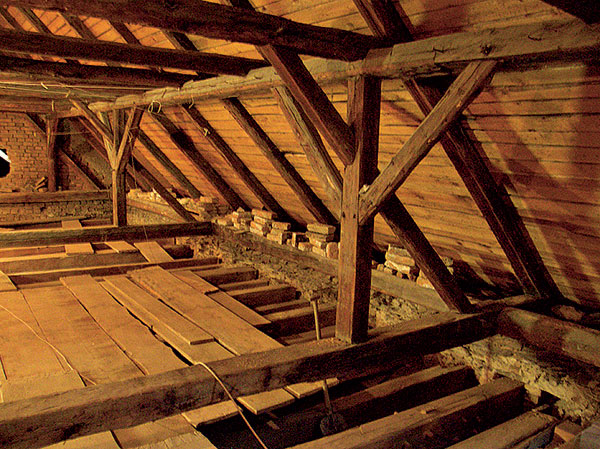

Obr. 2ย Pozdฤบลพne viazanie hlavnรฉho krovu | Obr. 3ย Prieฤna vรคzba hlavnรฉho krovu |
Drevenรฝ krov
Hlavnรฝ krov sa vย pรดdoryse rozลกiruje smerom kย zรกpadu. Jeho konลกtrukcia je plnรฝmi prieฤnymi vรคzbami rozdelenรก na ลกesลฅ polรญ vลพdy sย tromi prรกzdnymi prieฤnymi vรคzbami. Vย prรกzdnych vรคzbรกch sรบ vรคznรฉ trรกmy nahradenรฉ kratฤatami ฤapovanรฝmi do pozdฤบลพnych vรฝmen. Stฤบpiky stolรญc sรบ vย prieฤnom smere stabilizovanรฉ dlhรฝmi ramenami priebeลพnรฝch vzpier, ktorรฉ sรบ pribliลพne rovnobeลพnรฉ sย krokvami aย prechรกdzajรบ zย vรคznรฉho trรกmu cez stฤบpik aลพ do hambรกlku (obr. 3). Pri dvoch plnรฝch prieฤnych vรคzbรกch hlavnรฉho krovu (ฤ. 5 aย ฤ. 9) sa objavujรบ veลกadlรก siahajรบce aลพ do hrebeลa strechy. Zavetranie krovu vย pozdฤบลพnom smere tvoria relatรญvne dlhรฉ obojstrannรฉ pรกsky medzi stฤบpikom aย vรคznicou. Usporiadanie konลกtrukcie krovu severnรฉho krรญdla je rovnakรฉ, iba stฤบpiky pod jeho valbou majรบ namiesto priebeลพnรฝch ramien dlhรฉ vzpery konฤiace sa uลพ na stฤบpiku. Vรคznice sa nachรกdzajรบ aj pod valbou, stฤบpiky rohovรฝch vรคzieb vลกak nemajรบ pรกsky, majรบ iba dlhรฉ vzpery. Podlaha podkrovia je pokrytรก tehlovรฝmi dlaลพdicami, prรญstupovรฉ schodisko vedรบce do podkrovia je obmurovanรฉ (ochrana proti ohลu) [2].

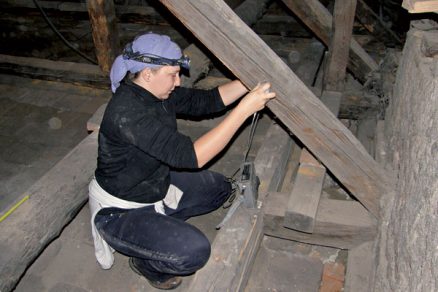

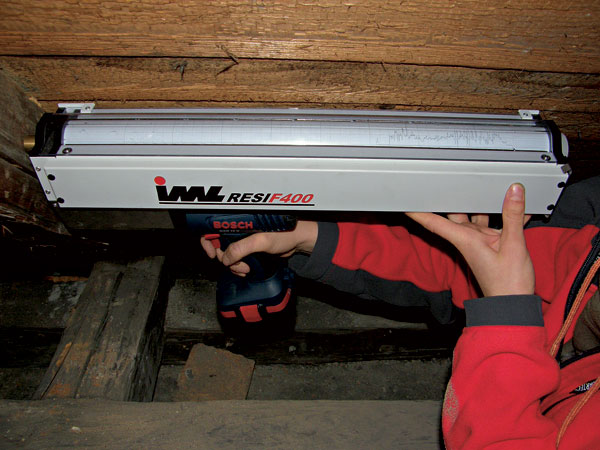

Obr. 4ย Nedeลกtruktรญvny prรญstroj Arborsonic Decay Detector | Obr. 5ย Odporovรก mikrovลtaฤka rezistrograf |
Stavebno-technickรฝ prieskum drevenรฉho krovu
Na prieskum sa pouลพila kombinรกcia vizuรกlnych aย prรญstrojovรฝch metรณd. Vizuรกlne metรณdy boli zameranรฉ na odhalenie poลกkodenia jednotlivรฝch drevenรฝch prvkov drevoznehodnocujรบcimi ฤiniteฤพmi, trhlinami, zvรฝลกenou vlhkosลฅou, prรญpadne na zistenie chรฝbajรบcich drevenรฝch prvkov. Na detailnรฉ zhodnotenie stavu jednotlivรฝch konลกtrukฤnรฝch prvkov sa pouลพil nedeลกtruktรญvny prรญstroj Arborsonic Decay Detector (obr. 4) zaloลพenรฝ na meranรญ rรฝchlosti ลกรญrenia elastickej deformรกcie vย konลกtrukcii. Zย ฤasu prechodu vlny aย vzdialenosti sond moลพno vรฝpoฤtom stanoviลฅ rรฝchlosลฅ prechodu vlny prvkom. Meranie rรฝchlosti zรกvisรญ od smeru prenosu signรกlu, ktorรฝm sรบ ultrazvukovรฉ vlny sย frekvenciou 75 kHz. Drevo ako anizotropnรฝ aย heterogรฉnny materiรกl mรก vย rรดznych smeroch rozliฤnรฉ vlastnosti aย vyznaฤuje sa ich znaฤnou variabilitou. Pri diagnostike dreva sa pouลพil variant merania vย prieฤnom smere, pri ktorom sa priemernรก rรฝchlosลฅ pohybuje vย rozmedzรญ od 1ย 000 do 1ย 500 m/s. ฤas prenosu vlny vย drevenรฝch prvkoch podstatne ovplyvลuje prรญtomnosลฅ dutรญn, kazov aย rastovรฝch nepravidelnostรญ, cudzorodรฝch prvkov alebo dreva vย rozklade. Vย menลกej miere ovplyvลuje meranie vlhkosลฅ materiรกยญlu aย teplota. Ak je prvok degradovanรฝ biotickรฝmi ฤiniteฤพmi, dochรกdza kย vรฝznamnรฉmu predฤบลพeniu ฤasu prenosu vฤบn. Vย prรญpade merania kolmo na vlรกkna potom predฤบลพenie ฤasu prenosu ultrazvukovej vlny oย 30ย % naznaฤuje 50-percentnรบ stratu pevnosti. Predฤบลพenie ฤasu prenosu ultrazvukovej vlny oย 50 % signalizuje vรฝraznรบ degradรกciu dreva [3, 4, 5].

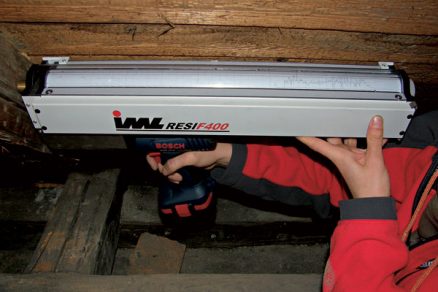

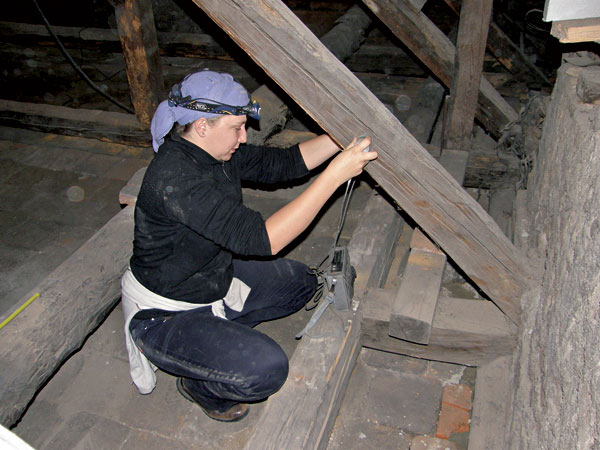

Na detailnรฉ zhodnotenie stavu zabudovanรฉho dreva vย konลกtrukcii krovu sa pouลพila semideลกtruktรญvna metรณda merania pomocou odporovรฉho mikrovลtania prรญstrojom rezistograf IML RESI-F400 (obr.ย 5). Priemer mikrovrtรกku sa pohybuje vย rozmedzรญ od 1,5 aลพ 3,5ย mm aย moลพno nรญm plynulo vลtaลฅ aลพ do hฤบbky 450ย mm. Pri prenikanรญ vrtรกka do meranรฉho materiรกlu sa snรญmalo mnoลพstvo energie potrebnej na udrลพanie konลกtantnej vrtnej rรฝchlosti. Poฤas merania je nevyhnutnรฉ prepojenie sย prenosnรฝm poฤรญtaฤom. Vรฝstupom merania bola krivka, ktorรก opisuje zmeny energie vย priebehu vลtania. Tie zodpovedajรบ oblastiam sย rรดznymi hustotami dreva. Zmeny znรกzorลujรบ zlomy krivky vย hornรฝch aย dolnรฝch vrcholoch. Netypickรฝ priebeh ฤastรญ krivky oznaฤuje miesta sย vรฝskytom defektov. Na vodorovnej osi x je znรกzornenรก vzdialenosลฅ od povrchu trรกmu, na zvislej osi y je hustotnรฝ profil nameranรฝ pomocou rezistografu [3, 6].

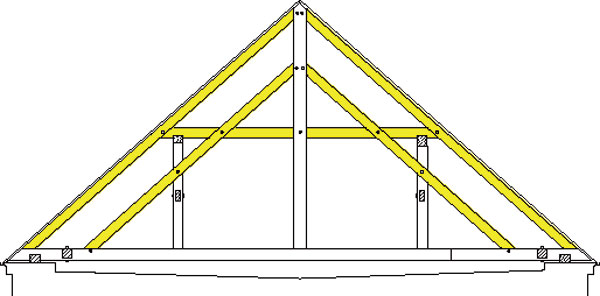

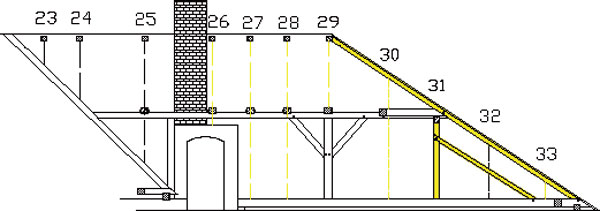

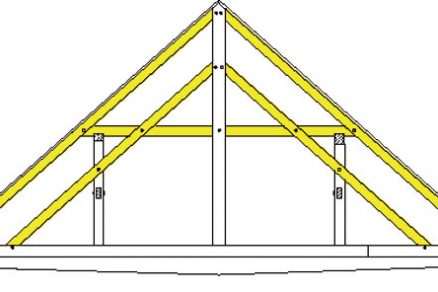

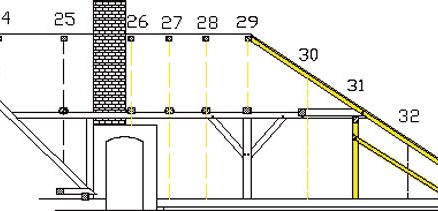

Obr. 7ย Schematickรฝ nรกkres plnej prieฤnej vรคzby ฤ. 9 sย oznaฤenรญm poลกkodenia prvkov | Obr. 8ย Schematickรฝ nรกkres valby, pozdฤบลพna vรคzba ฤ.ย 6 sย oznaฤenรญm poลกkodenรฝch prvkov |

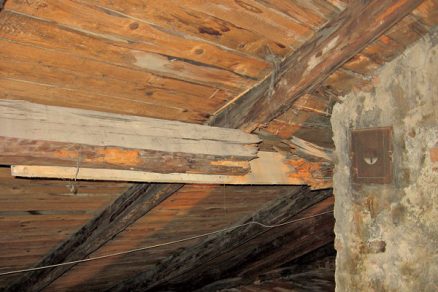

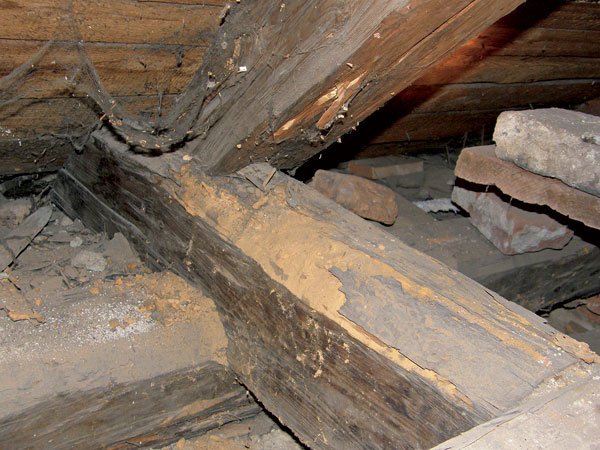

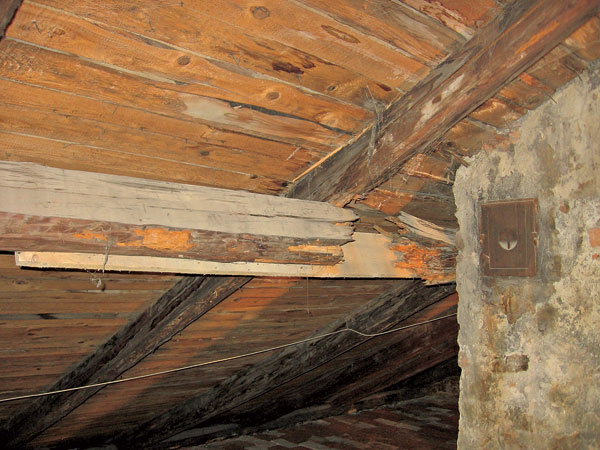

Obr. 9ย Poลกkodenie kratฤatu drevokaznรฝm hmyzom | Obr. 10ย Deลกtrukcia vรคznice severovรฝchodnej prรญstavby |
Na testovanie vลกetkรฝch dostupnรฝch drevenรฝch prvkov sa pouลพil ultrazvuk (tab.). ฤalลกรญm pouลพitรฝm prรญstrojom bol rezistograf, ktorรฝ sa vลกak na rozdiel od ultrazvuku pouลพil len na testovanie krokiev, nรกmetiek aย vรคznรฝch trรกmov. Vyhodnocoval sa rozsah aย stupeล poลกkodenia drevenรฝch dielcov aย degradaฤnรก aktivita biotickรฝch ลกkodcov dreva. Zย vรฝslednรฝch รบdajov stavebno-technickรฉho prieskumu sa navrhol spรดsob sanรกcie jednotlivรฝch prvkov (celkovรก vรฝmena prvku, protรฉza alebo vloลพka). Pouลพitรฉ prรญstroje Arborsonic Decay Detector aย rezistrograf RESI-F400 vhodne dopฤบลali vizuรกlny prieskum. Prรญstrojovรฉ metรณdy sa ukรกzali ako รบฤinnรฉ na identifikรกciu vnรบtornรฉho poลกkodenia konลกtrukฤnรฝch prvkov.

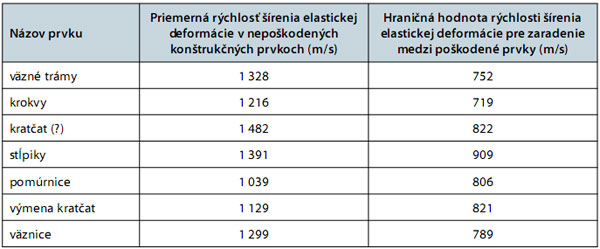

Tab.ย Zhrnutie vรฝsledkov ultrazvukovรฉho merania
Vรฝsledky

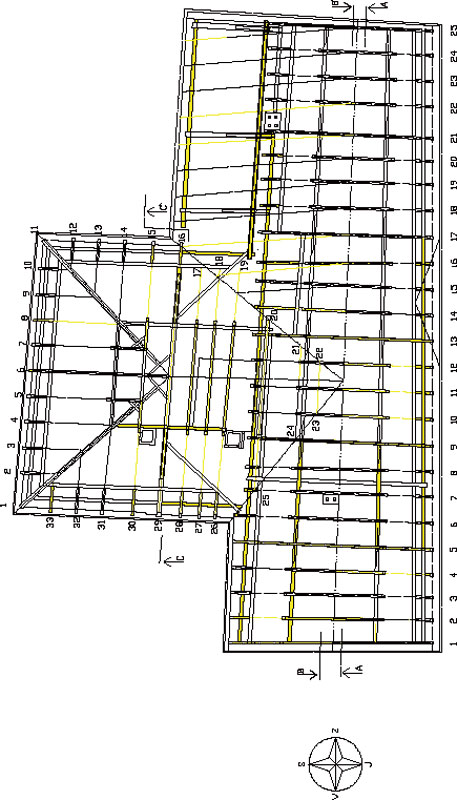

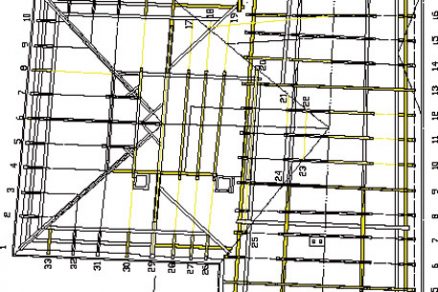

Zย vizuรกlneho aย prรญstrojovรฉho prieskumu sa zรญskali vรฝslednรฉ hodnoty, na zรกklade ktorรฝch sa navrhol postup sanรกcie. Aby boli poลกkodenรฉ miesta krovu jednoznaฤne rozpoznateฤพnรฉ, zakreslili sa do pรดdorysu krovu farebne (obr. 6 aลพ 8). Presne sa zaznamenali jednotlivรฉ vรคzby prvkov krovu, rรฝchlosti ลกรญrenia elastickej deformรกcie, nรกzvy aย rozmeยญry konลกtrukฤnรฝch prvkov, rozsah aย stupeล poลกkodenia, nรกvrh sanรกcie, ako aj potrebnรฉ kubickรฉ metre dreva na sanรกciu. Graficky sa zaznamenal odpor dreva proti vลtaniu zย pristroja rezistograf IML RESI-F400.
Vรฝslednรฉ hodnoty nepoลกkodenรฝch prvkov boli oย nieฤo vyลกลกie ako hodnoty uvรกdzanรฉ beลพne vย odbornej literatรบre. Vย porovnanรญ sย inรฝmi stavebno-technickรฝmi prieskumami, pri ktorรฝch sa pouลพila
ultrazvukovรก metรณda, boli nameranรฉ hodnoty vย podstate rovnakรฉ. Priemernรก hodnota rรฝchlosti ลกรญrenia elastickej deformรกcie bola 1โฏ269 m/s, ฤiลพe vย rozpรคtรญ 1โฏ100 aลพ 1โฏ400 m/sย (vย sรบlade sย odbornou literatรบrou). Priemernรก hraniฤnรก hodnota medzi poลกkodenรฝm aย nepoลกkodenรฝm drevom bola 802 m/s. Tรกto hodnota je vลกak subjektรญvna aย vo veฤพkej miere zรกvisรญ od pracovnรญka, ktorรฝ vykonรกva stavebno-technickรฝ prieskum.
Hustotnรฉ profily zย prรญstroja rezistograf RESI-F400 dรกvajรบ konkrรฉtnu predstavu oย vnรบtornej hnilobe, trhlinรกch, poลพerkoch aย podobne. Odporovรฉ vลtanie dobre koreลกponduje sย vรฝsledkami zย ultrazvukovรฉho merania. Vย praxi sรบ tieto dve prรญstrojovรฉ metรณdy vhodnou kombinรกciou, ktorรก vลกak zรกvisรญ od korekciรญ sย vizuรกlnym hodnotenรญm.
Vyhodnotenie
Zabudovanรฉ drevo vย historickej konลกtrukcii posudzovanรฉho objektu bolo napadnutรฉ rรดznymi typmi biotickรฉho poลกkodenia. Zย hฤพadiska mechanickรฝch vlastnostรญ prvkov prestavuje najvรคฤลกรญ problรฉm rozsiahle poลกkodenie od drevokaznรฉho hmyzu, aย to predovลกetkรฝm fรบzaฤom krovovรฝm. Okrem poลกkodenia hmyzom zย ฤeฤพade Cerambycidae (fรบzaฤovitรฉ) (obr. 9) boli konลกtrukฤnรฉ prvky poลกkodenรฉ aj hmyzovm zย ฤeฤพade Anobidae (ฤrvotoฤovitรฉ). Zรกvaลพnรฉ bolo aj poลกkodenie spรดsobenรฉ hnedou hnilobou, konkrรฉtne chrastavkou pivniฤnou (Coniophora puteana) aย trรบdnikovฤek korkovitรฝ (Antrodia sinuosa). Drevo poลกkodenรฉ hnedou hnilobou vykazuje vรฝraznรฉ poklesy pevnosti spรดsobenรฉ depolymerizรกciou celulรณzy.
Drevo posudzovanรฉho objektu bolo poลกkodenรฉ drevokaznรฝm hmyzom aย hnilobou, do takej miery, ลพe je nutnรก vรฝmena asi 10,5ย m3 objemu konลกtrukฤnรฝch prvkov krovu, ฤo predstavuje tretinu zย celkovรฉho objemu konลกtrukฤnรฝch prvkov krovu. Deลกtrukcia dreva bola vย lokรกlnych ฤastiach krovu vรกลพna, najmรค pokiaฤพ ide oย vรคznicu severovรฝchodnej prรญstavby (obr. 10). Tu si poลกkodenie vyลพiadalo dokonca jej provizรณrne zabezpeฤenie, aย to tak, aby vย zimnรฝch mesiacoch nedoลกlo kย lokรกlnej deลกtrukcii konลกtrukcie vplyvom zaลฅaลพenia snehom. Celkovรฝ stav konลกtrukcie moลพno oznaฤiลฅ ako havarijnรฝ. Ponechanie pรดvodnej konลกtrukcie krovu bez konลกtrukฤnej sanรกcie by mohlo viesลฅ ku strate historickej hodnoty krovu, aย vย budรบcnosti iย ku kolapsu celej konลกtrukcie.
Drevenรก konลกtrukcia krovu je neoddeliteฤพnou sรบฤasลฅou kultรบrnej pamiatky, rovnako ako umelecko-remeselnรฉ predmety alebo aj ฤalลกie stavebnรฉ konลกtrukcie vypovedรก oย ฤase jej vzniku aย je nositeฤพom pamiatkovรฝch hodnรดt. Preto vย priebehu sanรกcie treba kย opravรกm pristupovaลฅ ฤo najcitlivejลกie aย snaลพiลฅ sa oย zachovanie ฤo najvรคฤลกieho podielu autentickรฉho drevenรฉho materiรกlu.
Nรกvrh sanรกcie krovu
Na zรกklade prehliadky vizuรกlnymi aย prรญstrojovรฝmi metรณdami sa navrhla sanรกcia drevenรฉho krovu. Vzhฤพadom na historickรบ hodnotu bolo dรดleลพitรฉ pri navrhovanรญ sanรกcie zachovaลฅ maximรกlne mnoลพstvo pรดvodnรฝch prvkov. Sรบฤasลฅou sanรกcie konลกtrukcie krovu je odstrรกnenie provizรณrneho spevnenia poลกkodenรฝch prvkov tak, aby bola zachovanรก autentickosลฅ krovovej sรบstavy. Vย konลกtrukcii krovu sa objavili miesta sย napadnutรญm od drevokaznรฉho hmyzu (fรบzaฤov aย ฤrvotoฤov). Napadnutie uลพ nie je aktรญvne, ale pre biotickรฉ poลกkodenie, aย tรฝm aj znรญลพenรบ รบnosnosลฅ prvkov bolo treba poลกkodenรฉ prvky odstrรกniลฅ aย nรกsledne vymeniลฅ, prรญpadne pouลพiลฅ protรฉzu ฤi vloลพku.
Konkrรฉtna sanรกcia krovovej konลกtrukcie sa bude realizovaลฅ nasledovnรฝm postupom:
- upratanie podkrovia, aby sa sprรญstupnili vลกetky konลกtrukฤnรฉ prvky (najmรค pomรบrยญnice);
- oฤistenie konลกtrukฤnรฝch prvkov od zvyลกku biotickรฉho napadnutia aย inรฝch neฤistรดt;
- odstrรกnenie poลกkodenรฝch prvkov;
- vรฝmena poลกkodenรฝch konลกtrukฤnรฝch prvkov, prรญpadnรฉ ฤiastoฤnรก vรฝmena prvkov pomocou protezรณvania; na sanรกciu drevenรฝch prvkov by sa mali pouลพiลฅ pรดvodnรฉ dreviny (smrek alebo jedฤพa);
- preventรญvna chemickรก ochrana;
- koneฤnรฉ upratanie podkrovia.
Pri celkovej vรฝmene prvku je dรดleลพitรฉ, aby nahradenรฝ prvok bol riadne oลกetrenรฝ aย dimenzionรกlne zhodnรฝ sย pรดvodnรฝm konลกtrukฤnรฝm prvkom. Pri vรฝmene treba najprv rozobraลฅ pevnรฉ spoje jednotlivรฝch prvkov (vymeniลฅ, vytiahnuลฅ, vytฤบcลฅ drevenรฉ kolรญky). Potom sa musรญ konลกtrukcia nadvihnรบลฅ, aby vznikol dostatoฤnรฝ priestor na vybratie poลกkodenรฉho prvku. Po vybratรญ starรฉho prvku sa novรฝ vloลพรญ na sprรกvne miesto vย konลกtrukcii. Po osadenรญ novรฉho prvku sa konลกtrukcia spustรญ aย zabezpeฤรญ sa tesรกrskym spojom, kolรญkom, svornรญkom aย podobne. Pri protรฉzovanรญ sa poลกkodenรก ฤasลฅ drevnej hmoty nahradรญ novou, len vย rozsahu poลกkodenia. Poลกkodenรก ฤasลฅ sa odpรญli tak, aby na drevenom prvku vzniklo miesto na napojenie protรฉzy.
ฤlรกnok bol vytvorenรฝ za finanฤnej podpory post-doc grantovรฉho projektu ฤ. 105/10/P573, ktorรฉho poskytovateฤพom je Grantovรก agentรบra ฤeskej republiky aย ako sรบฤasลฅ grantovej รบlohy VEGA ฤ. 1/0421/10.
TEXT: Ing. Michal Marchevka, Ing. Michal Kloiber, PhD, Ing. Elena Bobekovรก, PhD., Ing. Jiลรญ Blรกha, PhD.
FOTO: autori
Ing. Michal Marchevka je absolventom Drevรกrskej fakulty TU vo Zvolene.
Ing. Michal Kloiber, PhD., pรดsobรญ ako vedeckรฝ pracovnรญk na รstave teoretickej aย aplikovanej mechaniky Akadรฉmie vied ฤR aย vย รstave nรกuky oย dreve, LDF, Mendelovej univerzity vย Brne.
Ing. Elena Bobekovรก, PhD., pรดsobรญ na Katedre mechanickej technolรณgie dreva, Drevรกrskej fakulty TU vo Zvolene.
Ing. Jiลรญ Blรกha, PhD., pรดsobรญ ako vedeckรฝ pracovnรญk na รstave teoretickej aย aplikovanej mechaniky Akadรฉmie vied ฤR.
Recenzoval Ing. Jaroslav Hrivnรกk, ktorรฝ je doktorandom na Katedre mechanickej technolรณgie dreva Technickej univerzity vo Zvolene aย zaoberรก sa defektoskopiou dreva.
Literatรบra
1.ย ย ย Pavelkovรก, H.: Pรญsemnรฉ vyjรกdลenรญ ke stavebnฤ historickรฉmu vรฝvoji mฤลกลฅanskรฉho domu ฤp. 21 na nรกm. ฤSA ve Mฤstฤ Albrechticรญch.
2.ย ย ย Kloiber, M. โ Bobekovรก, E. โ Marchevka, M., Blรกha, J.: Stavebnฤ-technickรฝ prลฏzkum krovu mฤลกลฅanskรฉho domu ฤp. 21 na nรกm. ฤSA ve Mฤstฤ Albrechticรญch.
3.ย ย ย Frankl, J. โ Kotlรญnovรก, M. โ Kloiber, M.: Vyuลพitรญ nedestruktivnรญch aย ลกetrnรฝch pลรญstrojovรฝch metod pลi prลฏzkumech dลevฤnรฝch konstrukcรญ historickรฝch staveb. In: Konference konzervรกtorลฏ-restaurรกtorลฏ, 9/2008, Technickรฉ mรบzeum vย Brne, Pลรญbram, ฤeskรก republika. ISBN: 978-80-86413-49-5, s. 11 โ 16.
4.ย ย ย Kotlรญnovรก, M. โ Kloiber, M.: Vizuรกlne hodnotenie
zisลฅovania vlastnostรญ historickรฉho dreva. In: Drevoznehodnocujรบce huby 2007, 19. โ 20. 6. 2007,
Brno, ฤeskรก republika. ISBN: 978-80-7375-105-0,
s. 100 โ 110.
5.ย ย ย Drdรกckรฝ, M. โ Kloiber, M.: Non-destructive survey of historic timber. In: In-situ evaluation & non-destructive testing of historic wood and masonry structures, RILEM Workshop, 10. โ 14. July 2006, Prague, Czech Republic. ISBN: 978-80-86246-36-9, pp. 8 โ 23.
6.ย ย ย Drdรกckรฝ, M. โ Kloiber, M. โ Kotlรญnovรก, M.: Low invasive diagnostics of historic timber. In: In-situ evaluation & non-destructive testing of historic wood and masonry structures, RILEM Workshop, 10. โ 14. July 2006, Prague, Czech Republic. ISBN: 978-80-86246-36-9, pp. 24 โ 40.
