Skeletovรก konลกtrukcia zรกkladnej ลกkoly Na Plรกni

Vรฝslednรฝm produktom projektu, ktorรฝ nadvรคzuje na hmotovรบ ลกtรบdiu architekta Krรกliฤka, je stavba zรกkladnej ลกkoly vย praลพskรฝch Radliciach. Do ฤoho inรฉho by sa malo investovaลฅ viac ako do prostredia, vย ktorom vyrastรก elita nรกroda โ€“ deti.

02tfh big image
12tfh big image
11tfh big image
10tfh big image
09tfh big image
08tfh big image
07tfh big image
06tfh big image
Vย bezprostrednej blรญzkosti Zล  Radlickรก sa vย obdobรญ rokov 2007 aย 2008 zaฤala budovaลฅ novรก elektriฤkovรก traลฅ aย dalo sa predpokladaลฅ, ลพe hluk zย ulice sa tรฝm zvรฝลกi. Autor projektu sa preto rozhodol ลกkolu umiestniลฅ ฤalej od hlavnej komunikรกcie tak, aby vรฝuฤba mohla prebiehaลฅ vย pokojnom aย bezpeฤnom prostredรญ.

Konลกtrukciu zvolil tak, aby sa novรก budova vo svojej dominantnosti vyrovnala existujรบcej. Inลกpirรกciou boli hrazdenรฉ domy, takzvanรฉ Fachverkhรคuser, ktorรฝch korene siahajรบ aลพ do 12. storoฤia. Tradiฤnรฉ konลกtrukฤnรฉ rieลกenie modifikovanรฉ do modernej podoby sย pouลพitรญm sรบฤasnรฝch aย klasickรฝch materiรกlov sa architektovi javilo ako ideรกlna kombinรกcia.

Architektรบra stavby
Stavba je uลพ od zรกkladov charakteristickรก svojou konลกtrukciou ลฅaลพkรฉho drevenรฉho skeletu, ktorรฝ sa priznanรฝmi stฤบpmi, stropnรฝmi prievlakmi aย trรกmami podpisuje na dizajne ako interiรฉru, tak exteriรฉru. Na vรฝstavbu sa pouลพili klasickรฉ materiรกly ako drevo, sklo aย kameลˆ. Jedineฤnรฝm prvkom fasรกdy, ktorรฝ dodรกva budove dominantnรฝ vzhฤพad, sรบ viditeฤพnรฉ diagonรกlne stuลพenia, ktorรฉ sรบ dรดleลพitรฉ pre tuhosลฅ aย priestorovรบ stabilitu konลกtrukcie. Ide oย originรกlny typickรฝ prvok na zhotovenie hrazdenรฝch domov.

Celรก budova je zostavenรก zย รบฤelovรฝch krรญdiel, kde kaลพdรก ฤasลฅ stavby mรก svoju architektonickรบ charakteristiku. Krรญdlo, vย ktorom prebieha vรฝuฤba, je postavenรฉ na dominantnej, ลฅaลพkej skeletovej konลกtrukcii, priฤom fasรกdu tvorรญ kombinรกcia drevenรฉho obkladu aย silikรกtovej omietky. Samostatnรฉ krรญdlo sย kancelรกriami vyrastรก zย priestoru medzi pochรดdznou verandou aย terasou. Tubus na bรกze ฤพahkรฉho skeletu kancelรกriรญ je obloลพenรฝ palubovkami.

Vรฝลกkovรฉ ฤlenenie budovy je zosรบladenรฉ so svahovitosลฅou terรฉnu. Dรดleลพitรบ rolu pri odsadenรญ budovy do terรฉnu zohrala zรกkladnรก myลกlienka integrovanej telocviฤne do samotnej budovy ลกkoly. Osadenie budovy do terรฉnu aย sย tรฝm spojenรฉ terรฉnne รบpravy vychรกdzajรบ zย nutnosti bezpeฤnรฉho rieลกenia stavby zย poลพiarneho hฤพadiska, teda ฤasลฅ budovy sย triedami je trojpodlaลพnรก aย ฤasลฅ sย kancelรกriami ลกtvorpodlaลพnรก.

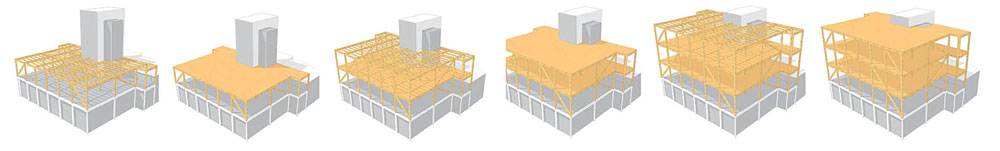

Nosnรก konลกtrukcia 1. NP Nosnรก konลกtrukcia 1. NP
so stropnou doskou

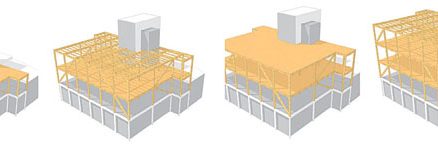

Nosnรก konลกtrukcia 2. NP Nosnรก konลกtrukcia 2. NP
so stropnou doskou
Nosnรก konลกtrukcia 3. NP Nosnรก konลกtrukcia 3. NP
so stropnou doskou

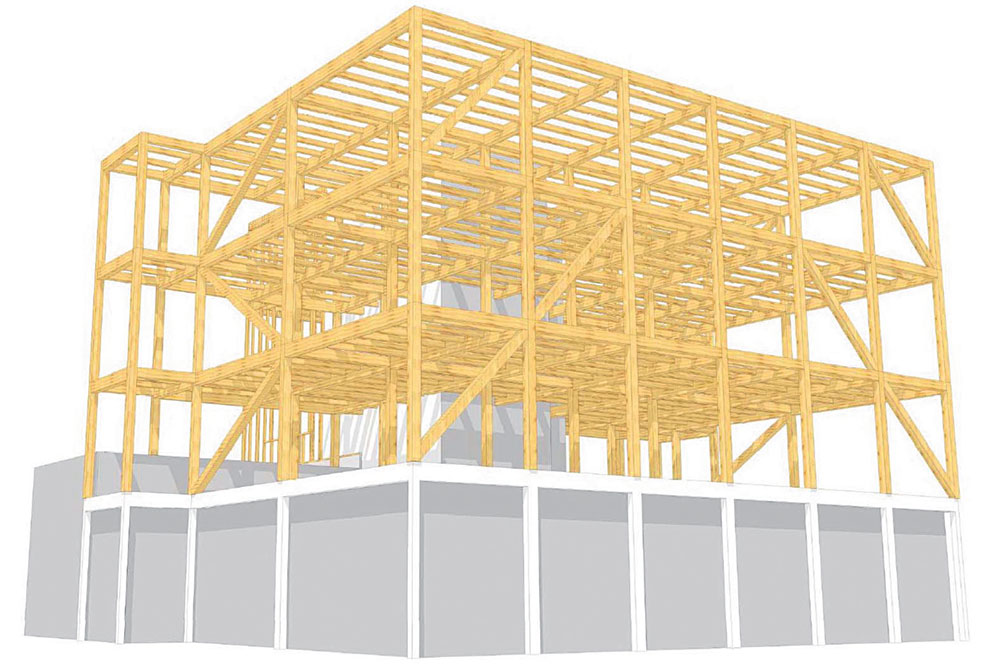

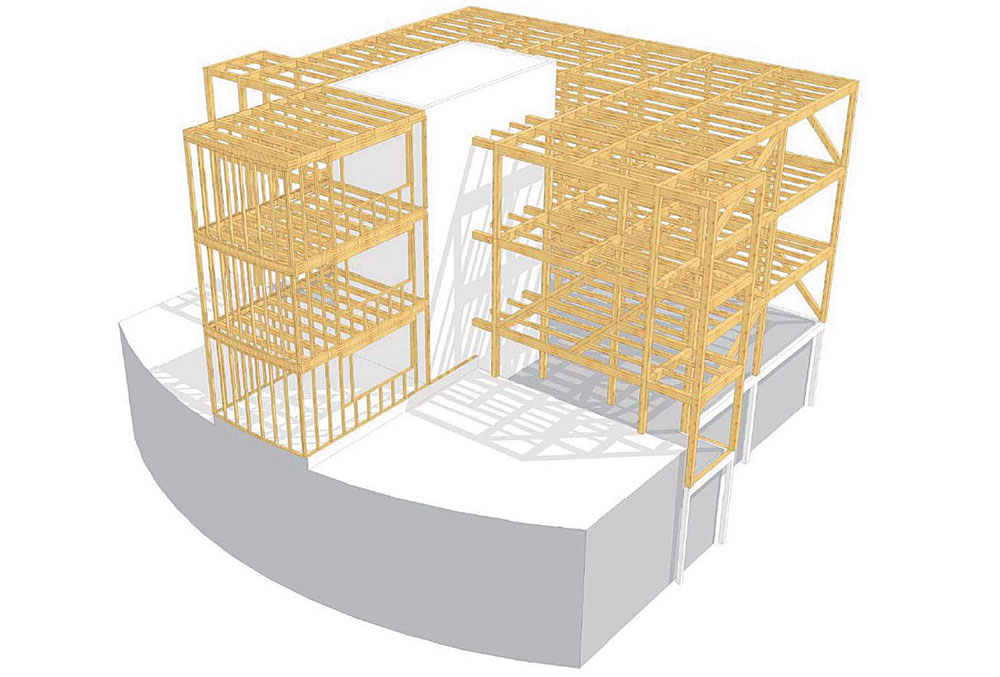

Nosnรฉ konลกtrukcie budovy

Konลกtrukcie, materiรกly, energetickรก efektรญvnosลฅ budovy
Budova je zaloลพenรก na betรณnovรฝch pรกsoch. Konลกtrukciu spodnej stavby budovy tvorรญ ลพelezobetรณnovรฝ stenovรฝ systรฉm sย nosnรฝmi, krรญลพom stuลพenรฝmi stropnรฝmi doskami. Vย priestore nad telocviฤลˆou sรบ naprieฤ orientovanรฉ stropnรฉ prievlaky, ktorรฉ spolu sย doskou tvoria T-prierez. Na ลพelezobetรณnovรบ konลกtrukciu spodnej stavby nadvรคzuje betรณnovรฉ jadro sย vnรบtornรฝm schodiskom, ktorรฉ tvorรญ chrรกnenรบ รบnikovรบ cestu typu A.

Konลกtrukcia vrchnej stavby je navrhnutรก ako ลฅaลพkรฝ drevenรฝ skelet, ktorรฝ je vyplnenรฝ sendviฤovรฝmi stenami sย nosnรฝm rastrom zย drevenรฝch trรกmikov. Konลกtrukcia tubusu kancelรกriรญ je na bรกze ฤพahkรฉho skeletu, ktorรฝ vychรกdza zoย  systรฉmu tzv. platform frame.

Rieลกenie stavby vychรกdza zo ลกtandardov ekologickรฉho stavebnรญctva, aย preto sa pouลพili materiรกly, ktorรฉ sa vyrรกbajรบ sย ฤo najmenลกou spotrebou energie zรญskanej zย obnoviteฤพnรฝch zdrojov. Rovnako sa kladie dรดraz aj na nรญzku spotrebu energie na prevรกdzku budovy. Obvodovรฉ konลกtrukcie sa preto navrhli tak, aby hodnota sรบฤiniteฤพa prechodu tepla bola na รบrovni Uย = 0,16 W/(m2 . K). Budova ลกkoly sย celkovou tepelnou stratou 51,027 kW aย potrebnou energiou na vykurovanie na jeden ลกtvorcovรฝ meter รบลพitkovej plochy = 0,227 GJ/(m2 . rok), patrรญ podฤพa klasifikaฤnรฉho ukazovateฤพa C1 = 0,57 do klasifikaฤnej triedy B โ€“ budova รบspornรก.

Konลกtrukcia budovy

Fasรกdu tvoria sฤasti plochy, ktorรฉ sรบ omietnutรฉ vรกpennou omietkou sย bรฉลพovรฝm odtieลˆom, sฤasti plochy, ktorรฉ sรบ oplรกลกtenรฉ palubovkovรฝm obkladom vย orechovom odtieni. Dominantnรฝm prvkom fasรกdy je viditeฤพnรฝ skelet drevenej konลกtrukcie, ktorรฝ je vย trochu svetlejลกom odtieni ako palubovkovรฝ obklad. Celรก spodnรก stavba aย opornรฉ steny sรบ obloลพenรฉ kamennรฝm obkladom na bรกze bridlice. Oknรก aย vstupnรฉ dvere vย odtieni dreva tmavรฝ orech sรบ farebne oddelenรฉ od paluboviek aย vย kontraste sย vรกpennou bรฉลพovou fasรกdou. Sรบฤiniteฤพ prechodu tepla zasklenia vย prรญpade trojskla je Uย =ย 0,76 W/(m2 . K) aย sรบฤiniteฤพ prechodu tepla okna sย rรกmom je Uย = 1,1 W/(m2 . K).

Vลกetky interiรฉrovรฉ steny sรบ vo svetlรฝch odtieลˆoch na bรกze sadrovlรกknitรฝch dosiek, ktorรฉ konลกtrukcii dodรกvajรบ dostatoฤnรบ rezistenciu naprรญklad proti nรกhodnรฉmu prekopnutiu pri ลกantenรญ detรญ poฤas prestรกvok.

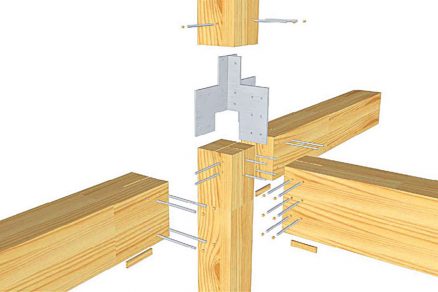

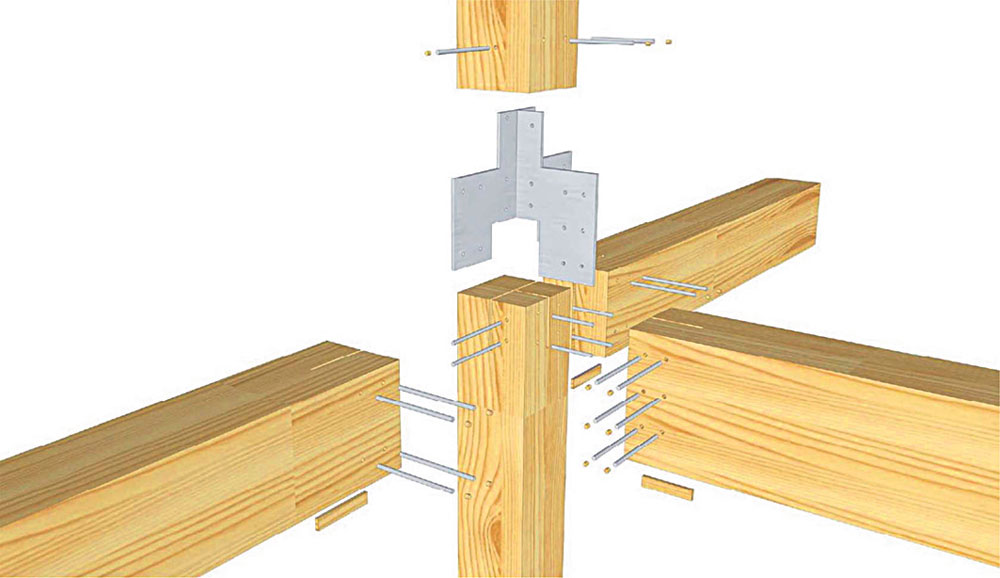

Konลกtrukcia budovy Kotvy drevenรฉho skeletu na ukotvenie kย spodnej stavbe

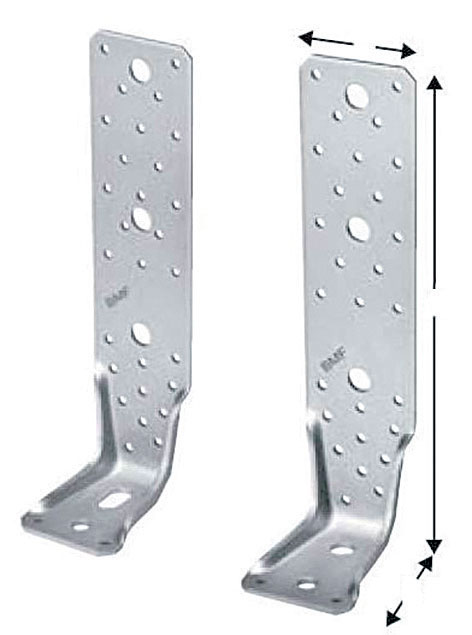

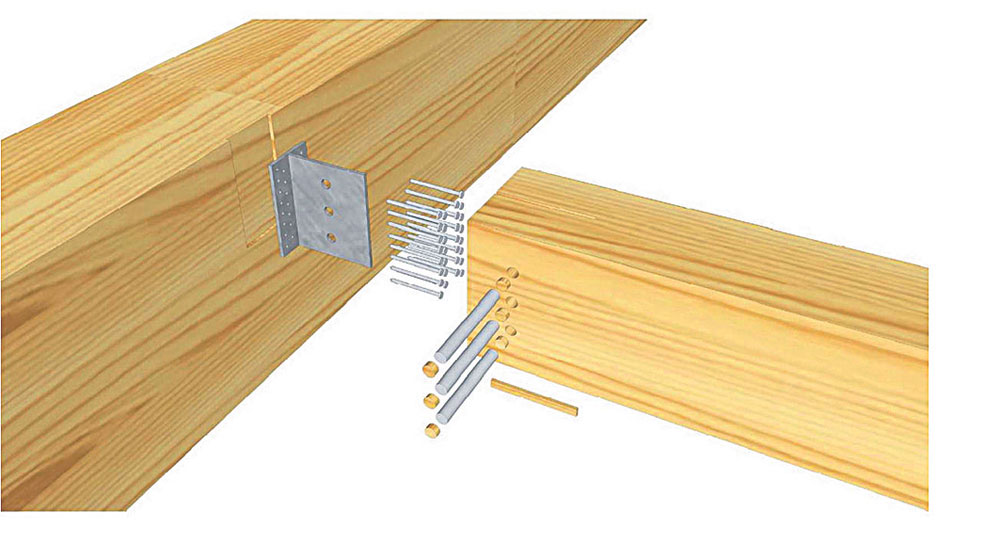

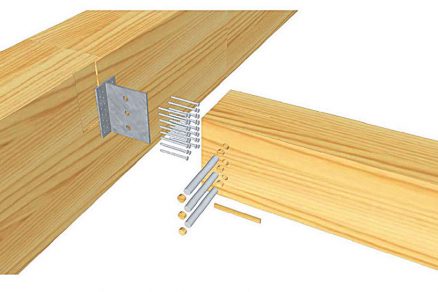

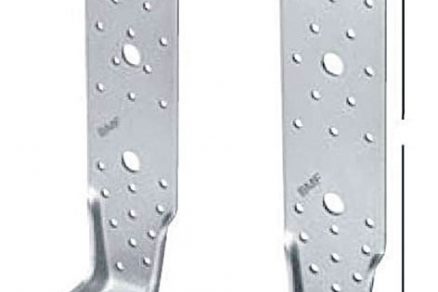

Styฤnรญk prievlaku/stropnice BMF alu spojka (Simpson) Styฤnรญk prievlak/stฤบp/obvodovรฝ prievlak

W1
doska Fermacell sย hr. 15 mm
tepelnรก minerรกlna izolรกcia (dosky), hr. 60 mm, 60 kg/m3
drevenรฝ vodorovnรฝ roลกt, laty 40/60
OSB doska sย hr. 15 mm, pero + drรกลพka, spoje prelepenรฉ pรกskou
tepelnรก minerรกlna izolรกcia (dosky), hr. 100 mm, 60 kg/m3
drevenรก zvislรก trรกmฤekovรก konลกtrukcia, foลกne 60/100
tepelnรก minerรกlna izolรกcia (dosky), hr. 40 mm, 40 kg/m3
drevenรฝ vodorovnรฝ roลกt, laty 60/40
difรบzna fรณlia, Dekten 135
vzduchovรก medzera, hr. 30 mm
drevenรฝ zvislรฝ roลกt, laty 50/30
OSB doska sย hr. 15 mm, pero + drรกลพka
lepenka Aย 330 SH
vรฝstuลพnรก sieลฅ โ€“ pozinkovanรฉ drรดty na diลกtanฤnรฝch podloลพkรกch
dvojvrstvovรก ลกtukovรก vรกpennรก omietka sย plastifikรกtorom, hr. 15 mm
2ร— nรกter, vonkajลกia maฤพba

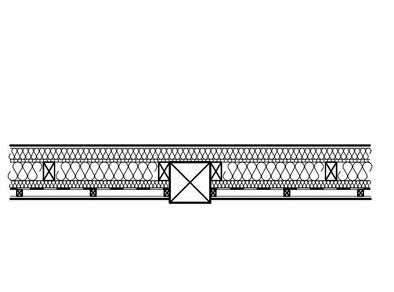

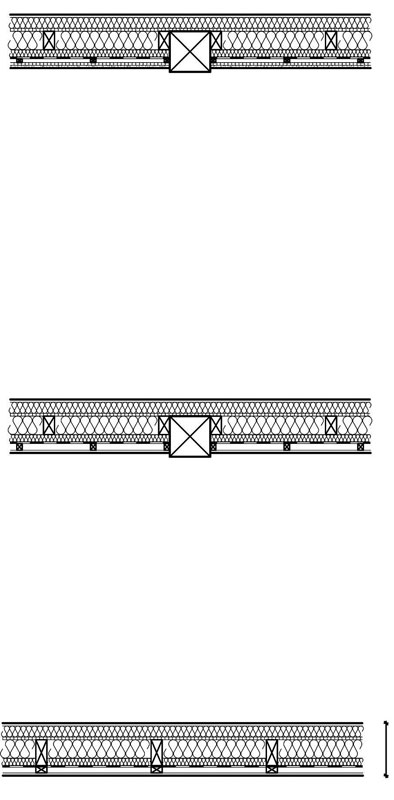

Skladba obvodovej steny TDS sย omietkou

W2
doska Fermacell sย hr. 15 mm
tepelnรก minerรกlna izolรกcia (dosky), hr. 60 mm, 60 kg/m3
drevenรฝ vodorovnรฝ roลกt, laty 40/60
OSB doska sย hr. 15 mm, pero + drรกลพka, spoje prelepenรฉ pรกskou
tepelnรก minerรกlna izolรกcia (dosky), hr. 100 mm, 60 kg/m3
drevenรก zvislรก trรกmฤekovรก konลกtrukcia, foลกne 60/100
tepelnรก minerรกlna izolรกcia (dosky), hr. 40 mm, 60 kg/m3
drevenรฝ vodorovnรฝ roลกt, laty 60/40
difรบzna fรณlia, Dekten 135
vzduchovรก medzera, hr. 45 mm
drevenรฝ zvislรฝ roลกt, laty 50/45
vodorovne kladenรฉ palubovky, fasรกdny profil, hr. 15 mm, 3ร— nรกter
Skladba obvodovej steny TDS sย drevenรฝm obkladom

Stl. 1, Stl. 8
doska Fermacell sย hr. 15 mm
tepelnรก minerรกlna izolรกcia (dosky), hr. 60 mm, 60 kg/m3
drevenรฝ vodorovnรฝ roลกt, laty 40/60
OSB doska sย hr. 15 mm, pero + drรกลพka, spoje prelepenรฉ pรกskou
tepelnรก minerรกlna izolรกcia (dosky), hr. 100 mm, 60 kg/m3
tepelnรก minerรกlna izolรกcia (dosky), hr. 40 mm, 60 kg/m3
drevenรก zvislรก trรกmฤekovรก konลกtrukcia, foลกne 60/140
difรบzna fรณlia, Dekten 135
vzduchovรก medzera, hr. 40 mm
drevenรฝ zvislรฝ roลกt, laty 50/40
vodorovne kladenรฉ palubovky, fasรกdny profil, hr. 15 mm, 3ร— nรกter
Skladba obvodovej steny LDS, nosnรก stena

Charakteristika ลฅaลพkรฉho aย ฤพahkรฉho drevenรฉho skeletu

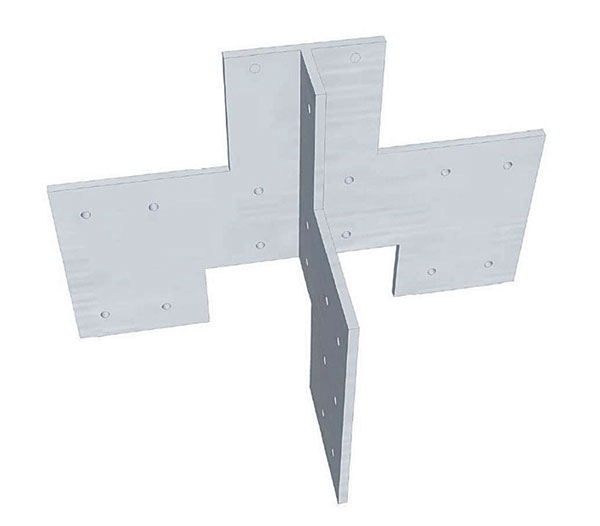

ลคaลพkรฉ skelety sย oceฤพovรฝmi styฤnรญkmi

Systรฉm ลฅaลพkรฉho drevenรฉho skeletu (TDS) tvorรญ priestorovรก sรบstava masรญvnych stฤบpov aย prievlakov, ktorรฉ sa najฤastejลกie navrhujรบ vย rozstupoch od 3 do 6 metrov. Vฤaka veฤพkรฉmu rastru primรกrnej nosnej konลกtrukcie moลพno vnรบtornรฉ aย vonkajลกie steny navrhovaลฅ vย ฤพubovoฤพnom usporiadanรญ aย vyhotovenรญ. Priestorovรบ stabilitu TDS zabezpeฤuje systรฉm diagonรกl, ktorรฝm mรดลพu napomรกhaลฅ stuลพujรบce nosnรฉ steny aย prieฤky alebo styฤnรญky sย lepenรฝmi oceฤพovรฝmi doskami. Modernรฝm ลฅaลพkรฝm skeletom moลพno vย prรญpade viacpodlaลพnej vรฝstavby pripรญsaลฅ veฤพkรฝ vรฝznam, pretoลพe eliminujรบ statickรฉ slabiny ฤพahkรฝch skeletov aย pri predvรญdateฤพnom sprรกvanรญ dokรกลพu poฤas dlhรฉho ฤasovรฉho รบseku odolaลฅ poลพiaru.


Pohฤพad zย ulice Kย Vodojemu


Pohฤพad zย ulice pod Laurovou


Pohฤพad zo ลกkolskej zรกhrady

ฤฝahkรฝ skelet (Platform Frame ยญSystem โ€“ PFS) sย vรฝstuลพnรฝmi ยญstenami
Systรฉm ฤพahkรฉho skeletu vznikol vย Spojenรฝch ลกtรกtoch americkรฝch pribliลพne vย roku 1840. Vย Eurรณpe naลกli uplatnenie takzvanรฝ systรฉmy platform frame. Ide oย najpouลพรญvanejลกรญ typ ฤพahkรฉho skeletu, ktorรฝ sa vyznaฤuje vysokou flexibilitou zย konลกtrukฤnรฉho aย architektonickรฉho hฤพadiska. Priestorovรบ stabilitu poschodovej stavby (stena-strop-stena) zabezpeฤujรบ materiรกly oplรกลกtenia. Tento systรฉm sa vย Eurรณpe presadil predovลกetkรฝm vo vรฝstavbe rodinnรฝch domov ako stฤบpikovรฝch alebo prefabrikovanรฝch rรกmovรฝch stavieb. Jednoduchosลฅ aย flexibilitu tohto systรฉmu oceลˆujรบ architekti aย projektanti aj vย sรบฤasnosti. Zย hฤพadiska legislatรญvy aย prรญsnych ustanovenรญ noriem vย ฤŒeskej aย Slovenskej republike predstavuje vย prรญpade viacpodlaลพnรฝch budov najvรคฤลกiu slabinu ฤพahkรฝch skeletov otlaฤenie vodorovnรฝch prahov vย mieste styku sย nosnรฝm stฤบpikom.

TEXT: Ing. Milan Peukert
obrรกzky a FOTO: TFH drevenรฉ skeletovรฉ domy

Ing. Milan Peukert je konateฤพom spoloฤnosti TFH drevenรฉ skeletovรฉ domy, s. r. o.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
