Spรกjanie drevenรฝch prvkov krovu
Galรฉria(9)

Spรกjanie drevenรฝch prvkov krovu

Existuje niekoฤพko spรดsobov spรกjania drevenรฝch prvkov krovu, ako napr. pouลพitie klasickรฝch tesรกrskych spojov, prรญloลพiek, ลกpeciรกlnych platnรญ alebo kovovรฝch uholnรญkov. Spรดsob spรกjania jednotlivรฝch prvkov zรกvisรญ od vรฝrobnej a montรกลพnej technolรณgie, veฤพkosti zaลฅaลพenia konลกtrukcie i jednotlivรฝch spojov.

Typy drevenรฝch krovov

Podฤพa nosnรฉho systรฉmu moลพno krovovรฉ konลกtrukcie rozdeliลฅ na:

  • vรคznicovรฉ sรบstavy, ktorรฝch zรกkladnรฝm nosnรฝm prvkom je vรคznica uloลพenรก na nosnej stene โ€“ pomรบrnici โ€“ alebo podopretรก stฤบpikmi. V smere spรกdu strechy sรบ na vรคzniciach poloลพenรฉ krokvy a podฤพa typu streลกnej krytiny moลพno konลกtrukciu doplniลฅ aj latovanรญm alebo debnenรญm. Na zabezpeฤenie priestorovej tuhosti treba sรบstavu doplniลฅ v prieฤnom smere klieลกtinami a v pozdฤบลพnom zavetrovacรญmi pรกsikmi. Pri rozponoch vรคฤลกรญch ako 8 m sa konลกtrukcia odฤพahฤรญ veลกadlami alebo vzperadlami, poprรญpade sa vรคznรฝ trรกm podoprie stฤบpikom;
  • hambรกlkovรฉ sรบstavy โ€“ skladajรบ sa z krokvy a horizontรกlnej vรฝstuลพe โ€“ hambรกlok, ktorรฉ vytvรกrajรบ trojuholnรญk. Priestorovรก tuhosลฅ v pozdฤบลพnom smere sa zabezpeฤรญ rรดznymi vystuลพovacรญmi prvkami v rovine streลกnรฉho plรกลกลฅa;
  • vรคznรญkovรฉ sรบstavy โ€“ tvoria prieฤne uloลพenรฉ priehradovรฉ alebo plnostennรฉ vรคznรญky, ktorรฉ mรดลพu byลฅ klincovanรฉ alebo lepenรฉ. Na zabezpeฤenie priestorovej tuhosti sa v pozdฤบลพnom smere pouลพijรบ ondrejskรฉ krรญลพe;
  • rรกmovรฉ sรบstavy โ€“ vznikajรบ doplnenรญm vรคznรญkov stojkami, ktorรฉ sa ukotvia do zรกkladov. Aj rรกmovรบ sรบstavu moลพno rozdeliลฅ tak isto ako vรคznรญkovรบ.

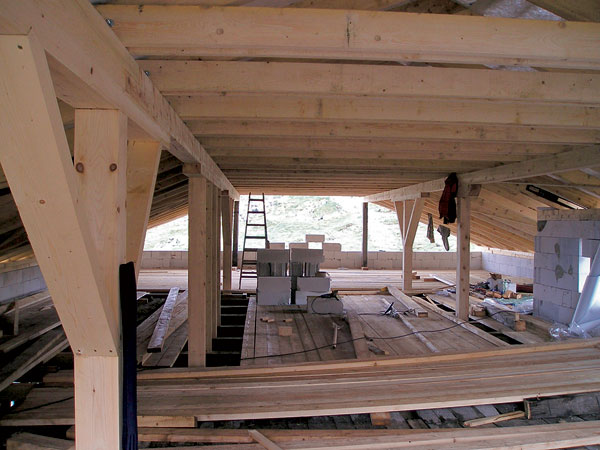

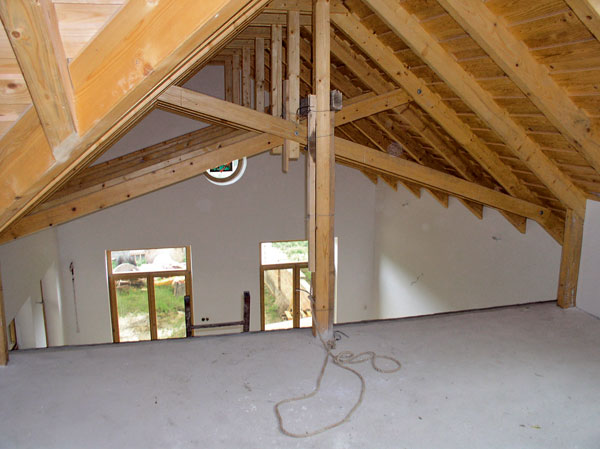

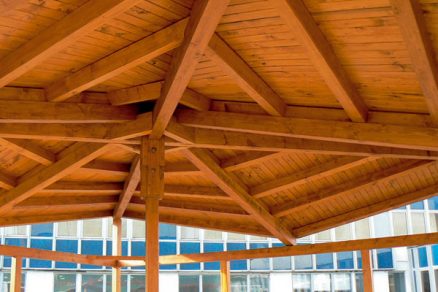

Spรกjanie drevenรฝch prvkov je zvlรกลกลฅ nรกroฤnรฉ pri priestorovรฝch konลกtrukciรกch Svornรญky nรกjdu uplatnenie aj pri priznanรฝch konลกtrukciรกch

Klasickรฉ tesรกrske spoje

Pomocou sรบstavy tesรกrskych spojov, ktorรฉ preลกli urฤitรฝm vรฝvojom, moลพno spรกjaลฅ prvky aj bez pouลพitia kovovรฝch spojovacรญch prostriedkov. Ide napr. o spรกjanie krokiev vo vrchole krovu pomocou preplรกtania alebo o spรกjanie krokiev s vรคznicami pomocou osedlania. V sรบฤasnosti sa tieto spoje vyrรกbajรบ v rรดznych variantoch, najmรค v kombinรกcii s pouลพitรญm svornรญkov, klincov, prรญpadne oceฤพovรฝch uholnรญkov.
Nevรฝhody tesรกrskych spojov:

  • prรกcna vรฝroba (moลพno eliminovaลฅ pouลพitรญm CNC automatov, ktorรฝch cena je vลกak vysokรก),
  • pri vytvรกranรญ osedlanรญ, dlabov, preplรกtanรญ dochรกdza v miestach s najvรคฤลกรญm zaลฅaลพenรญm k oslabeniu prierezu drevenรฉho prvku. V porovnanรญ s inรฝmi spรดsobmi spรกjania si tieto konลกtrukcie vyลพadujรบ masรญvnejลกie prvky s vรคฤลกรญm prierezom.

Vรฝhody tesรกrskych spojov:

  • sรบ dlhodobo odskรบลกanรฉ,
  • pri presnom a sprรกvnom vyhotovenรญ sรบ estetickรฉ.

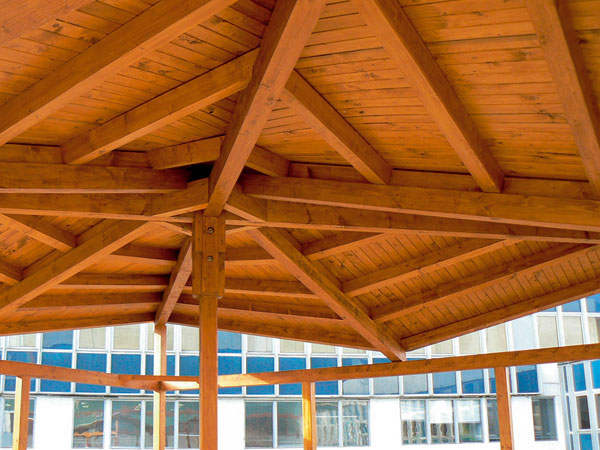

Tieto spoje moลพno pouลพรญvaลฅ najmรค v konลกtrukciรกch, ktorรฉ ostรกvajรบ priznanรฉ. V masรญvnych konลกtrukciรกch v exteriรฉri sa pri tesรกrskych spojoch nemusia pouลพรญvaลฅ kovovรฉ spรกjacie prostriedky, ฤo eliminuje vznik korรณzie a neestetickรฝch ฤiernych fฤพakov na styku dreva a kovu. V sรบฤasnosti sa vลกak pouลพรญvajรบ aj spojovacie prostriedky so stรกlou povrchovou รบpravou, pri ktorรฝch dochรกdza k minimรกlnej korรณzii na povrchu dreva.

Klincovanรฉ a svornรญkovรฉ spoje

Tieto spoje sa pouลพรญvajรบ pri spรกjanรญ rรดznobeลพnรฝch prvkov, kde jeden z prvkov je jednoduchรฉho a druhรฝ zloลพenรฉho prierezu, napr. pri pripรกjanรญ klieลกtin ku krokve alebo k veลกadlu. Podobnรฝm spรดsobom moลพno vytvoriลฅ aj รบspornรฉ klincovanรฉ krovy pre objekt s obytnรฝch i neobytnรฝm podkrovรญm. Tento spรดsob je vhodnรฝ, najmรค ak treba spolu s konลกtrukciou krovu vytvoriลฅ aj nosnรบ konลกtrukciu stropu. Pri vytvรกranรญ tรฝchto spojov treba dodrลพaลฅ niekoฤพko zรกsad:

  • pri vล•tanรญ otvorov pre svornรญk pouลพiลฅ rovnaยญkรฝ priemer vrtรกka, ako je priemer svornรญka,
  • v nosnom svornรญkovom spoji pouลพiลฅ minimรกlne dva svornรญky,
  • pre klince s priemerom d > 5,6 mm predvล•taลฅ otvor s priemerom 0,85 ร— d do polovice dฤบลพky klinca,
  • pri spรกjanรญ prvkov vรคฤลกรญch hrรบbok doplniลฅ klincovรฝ spoj svornรญkmi.

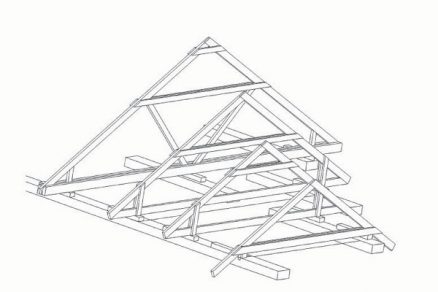

Spรกjanie krokiev vo vrchole โ€“ kombinรกcia preplรกtovanie + klincovanie Spรกjanie krokiev s klieลกtinami โ€“ klincovanรฝ spoj so svornรญkom

Spoje pomocou klincovanรฝch prรญloลพiek

Prvky krovu s rovnakou hrรบbkou, ktorรฉ leลพia v jednej rovine, moลพno spรกjaลฅ aj klincovanรญm pomocou prรญloลพiek. Tรฝmto spรดsobom sa dajรบ vyhotoviลฅ nosnรฉ spoje bez oslabovania jednotlivรฝch prvkov a vytvoriลฅ tak podobnรฉ รบspornรฉ krovy ako v predchรกdzajรบcom prรญpade.
Vyuลพรญvajรบ sa najmรค pri spรกjanรญ hambรกlkovรฝch krovov, ale takisto ich moลพno pouลพiลฅ aj pri rieลกenรญ komplikovanรฝch detailov vรคznicovej sรบstavy, napr. stฤบp โ€“ vรคznica โ€“ pรกsik.
Klincovanรฉ prรญloลพky mรดลพu byลฅ z rรดznych materiรกlov, napr. z drevenรฝch dosiek, preglejok, OSB dosiek alebo z oceฤพovรฝch dierovanรฝch plechov. V takรฝchto spojoch moลพno pouลพiลฅ aj klince so ลกpeciรกlnou รบpravou proti vytiahnutiu, napr. drรกลพkovรฉ (hrebienkovรฉ) alebo s krรบtenรฝm driekom.

Gang-nail alebo oceฤพovรฉ platne s prelisovanรฝmi hrotmi

V sรบฤasnosti sa krovy ฤoraz ฤastejลกie vytvรกrajรบ pomocou tzv. gang-nail platnรญ. Ide o kovovรฉ platniฤky s prelisovanรฝmi tล•ลˆmi, ktorรฉ sa zalisujรบ do dreva.
Tรกto technolรณgia sa pouลพรญva najmรค na vytvรกranie รบspornรฝch priehradovรฝch nosnรญkov, ale moลพno ju uplatniลฅ aj pri spรกjanรญ krovovรฝch vรคzieb v dielni. Najฤastejลกie sa tรฝmto spรดsobom rieลกia nosnรฉ sรบstavy plytkรฝch striech s neobytnรฝm podkrovรญm.


Ostatnรฉ spoje

Z ostatnรฝch spojovacรญch prostriedkov sa najฤastejลกie pouลพรญvajรบ skrutky do dreva a kovovรฉ uholnรญky. Na naลกom trhu je niekoฤพยญko firiem, ktorรฉ ponรบkajรบ kovovรฉ spojovacie prvky rรดznych tvarov a s rozliฤnรฝm vyuลพitรญm, ako napr. kovania na spรกjanie I-nosnรญkov, guฤพatiny a konลกtrukciรญ, ktorรฉ sรบ zakrytรฉ, alebo kovania, ktorรฉ sรบ po montรกลพi prvku neviditeฤพnรฉ. Tieto firmy dodรกvajรบ ku kovaniu i vlastnรฉ klince, skrutky do dreva a svornรญky a uvรกdzajรบ pri nich รบdaje o รบnosnosti pri rรดznych spรดsoboch zaลฅaลพenia.

Pri spรกjanรญ dreva sa pouลพรญvajรบ aj oceฤพovรฉ zรกchytky, tzv. Bulldog zรกchytky, pomocou ktorรฝch moลพno zvรฝลกiลฅ nosnosลฅ svornรญkovรฝch spojov bez toho, aby dochรกdzalo k oslabeniu prierezu nosnรฉho prvku.

Text: Ing. Katerina Novosseletz, Ing. Milan ล ulek
Foto a obrรกzky: autori

Katerina Novosseletz je doktorandkou na Drevรกrskej fakulte na Katedre nรกbytku a drevรกrskych vรฝrobkov na oddelenรญ drevenรฝch stavebnรฝch konลกtrukciรญ. Vo svojej prรกci sa venuje moลพnostiam spevลˆovania drevenรฝch nosnรญkov pomocou uhlรญkovรฝch lamiel.

Milan ล ulek je doktorandom na Katedre nรกbytku a drevรกrskych vรฝrobkov na oddelenรญ drevenรฝch stavebnรฝch konลกtrukciรญ. Zaoberรก sa moลพnosลฅami vyuลพitia netradiฤnรฝch materiรกlov v stavebnรฝch konลกtrukciรกch na bรกze dreva pri zachovanรญ nรกroฤnรฝch energetickรฝch poลพiadaviek.
