Sลฅahovacie schody do podkrovia

Sลฅahovacie schody do podkrovia sรบ vhodnou alternatรญvou v prรญpade nedostupnรฝch podkrovnรฝch alebo nadstropnรฝch priestorov a nedostatku miesta pod nimi. Montรกลพ sลฅahovacieho schodiska spoฤรญva v zavesenรญ schodov do pripravenรฉho otvoru so zodpovedajรบcimi rozmermi. ฤŒasลฅ stropu, kde sa bude schodisko montovaลฅ, treba najskรดr skontrolovaลฅ. Nesmie tu byลฅ vedenรก elektrina, voda alebo inรฉ rozvody.

01Schody Baleni schodu LUSSO foto zdroj J.A.P.
02Schody Kontrola dodaneho typu a rozmeru stahovacich schodu LUSSO foto zdroj J.A.P.
04Schody Nasazeni kotevnich sroubu foto zdroj J.A.P.
05Schody foto vymmena foto
06Schody Vsazeni schodu do stavebniho otvoru
07Schody Upevneni kotevnich sroubu foto zdroj J.A.P
09Schody Stazeni schodu pomoci stahovaci tyce foto zdroj J.A.P.
10Schody Zkusebni otestovani schodiste foto zdroj J.A.P.

Pozor treba dรกvaลฅ aj na to, aby sa nenaruลกili nosnรฉ prvky stropu. Treba myslieลฅ aj na to, aby si uลพรญvateฤพ neudrel pri vรฝstupe po schodoch hlavu. Ak je hrรบbka stropu do 230 mm mรดลพu sa pouลพiลฅ skrutky, ktorรฉ sรบ sรบฤasลฅou balenia. Ak je hrรบbka stropu menลกia, musรญ sa voฤพnรฝ priestor podloลพiลฅ drevenรฝm rรกmom. Pri hrรบbke stropu vรคฤลกej ako 240 mm sa musia na uchytenie schodiska pouลพiลฅ dlhลกie skrutky. Priestor, kde sa bude schodisko montovaลฅ, musรญ byลฅ zabezpeฤenรฝ tak, aby sa nepoลกkriabal jeho lakovanรฝ rรกm. Aby sa zabrรกnilo poลกkodeniu veka schodiska so zateplenรญm alebo poลพiarneho schodiska pri manipulovanรญ poฤas montรกลพe, odporรบฤa sa na veku ponechaลฅ ochrannรบ drevotrieskovรบ dosku a ochrannรบ fรณliu odstrรกniลฅ aลพ po รบplnom zaฤistenรญ.

Na veku je pรกskou prilepenรฉ vrecรบลกko so ลกtyrmi skrutkami M10 ร— 100 mm, maticami na uchytenie rรกmu schodov do stavebnรฉho otvoru a dvoma skrutkami 10 ร— 25 mm na inลกtalรกciu na veko. Zรกroveลˆ sa vo vrecรบลกku nachรกdza rozloลพenรฝ zรกmok. Zรกmok sa vmontuje do veka a nรกsledne sa veko zaklapne do rรกmu. Vo vnรบtri schodov sรบ uloลพenรฉ: balรญฤek so ลกtyrmi nosnรญkmi urฤenรฝmi na zavesenie rรกmu do otvoru, jeden pรกr zรกbradlia a jedna sลฅahovacia tyฤ.

Schodisko je urฤenรฉ do podkrovnรฝch priestorov s teplotnรฝm rozdielom maximรกlne +5 ยฐC. Jeho nosnosลฅ je maximรกlne 150 kg. Ak sa schodisko montuje do novostavby, musia byลฅ vลกetky mokrรฉ procesy ukonฤenรฉ a povrchy vyzretรฉ, aby sa zabrรกnilo prรญpadnej korรณzii kovovรฉho rรกmu schodiska a veka. Schodisko a uzรกvery majรบ jednostrannรฉ ovlรกdanie, preto osoba, ktorรก vyjde na poschodie, nesmie toto veko za sebou zatvoriลฅ. Na schodisku sa mรดลพe pohybovaลฅ vลพdy len jedna osoba.

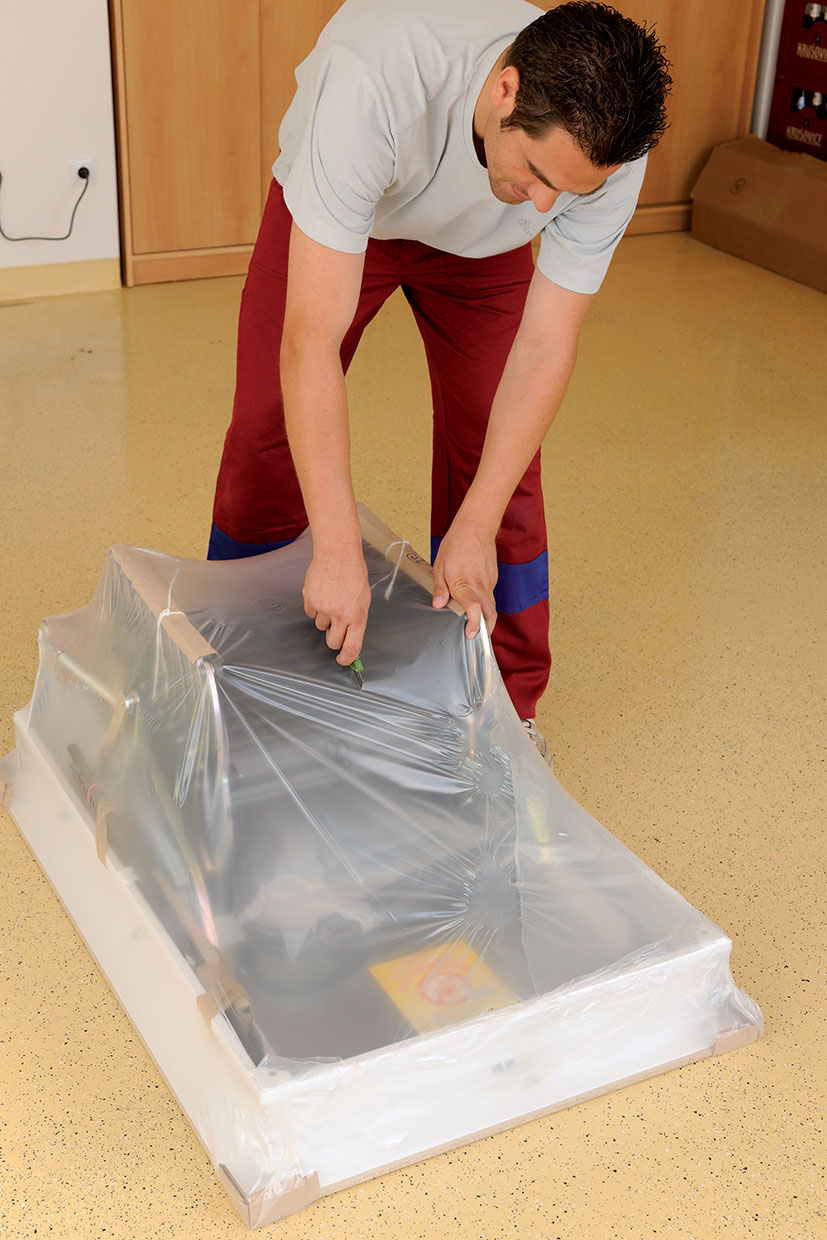

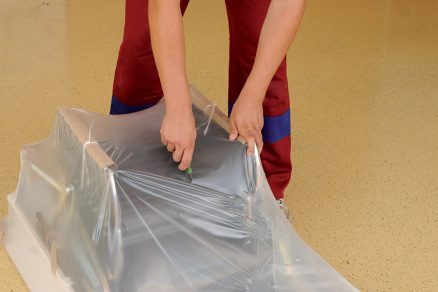

01 | Vybalenie schodiska
Dodanรฉ schodisko sa vybalรญ z ochrannej fรณlie. Ochrannรก drevotrieskovรก doska na spodku veka sa ponechรก ako ochrana proti poลกkriabaniu.

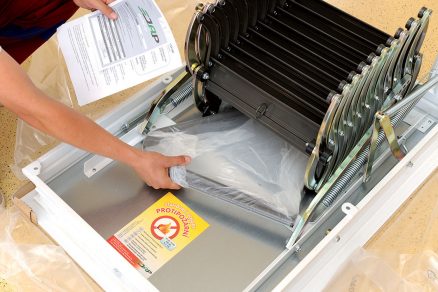

02 | Kontrola dodรกvky
Pred zaฤiatkom montรกลพe si treba preฤรญtaลฅ montรกลพny nรกvod a skontrolovaลฅ รบplnosลฅ dodรกvky. Zรกroveลˆ sa skontroluje dodanรฝ typ a rozmer sลฅahovacรญch schodov.

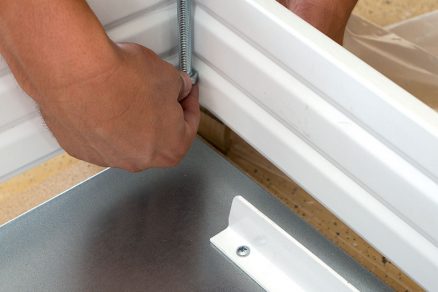

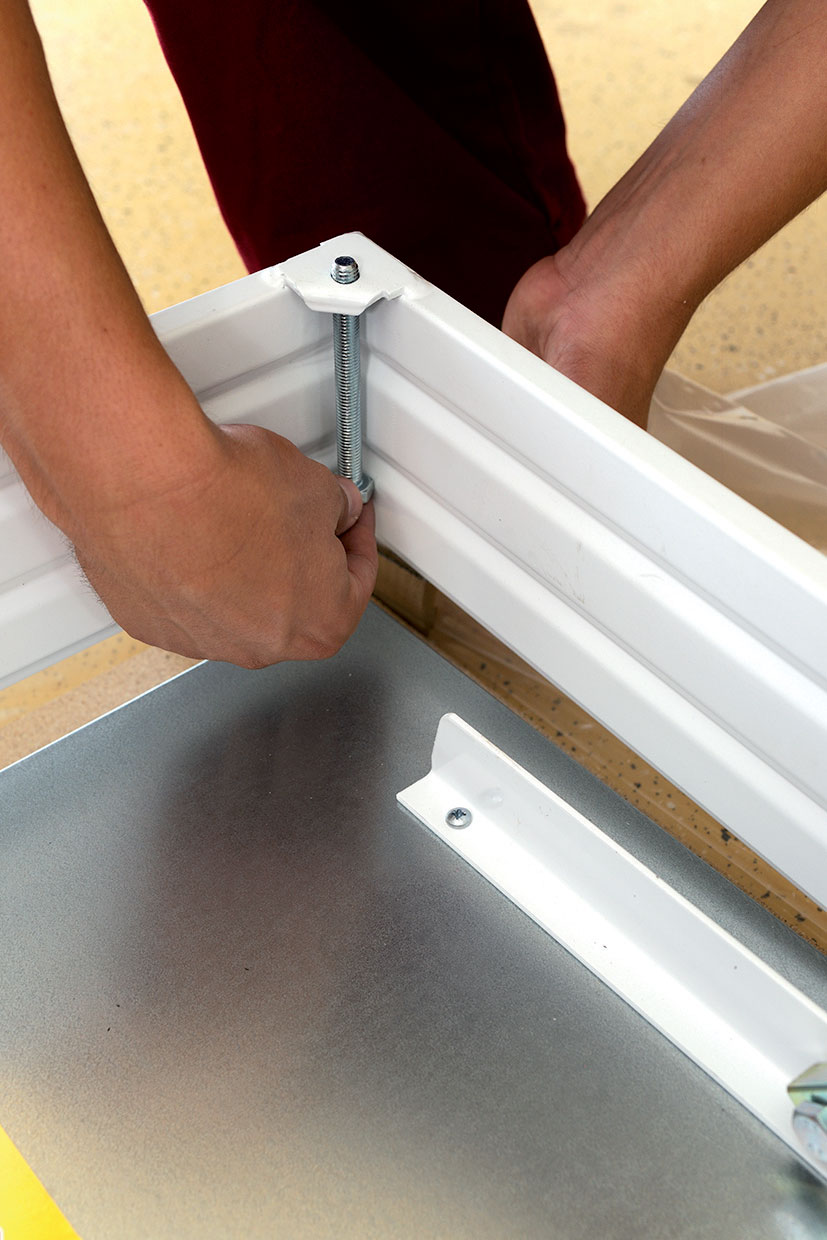

04 | Nasadenie kotviacich skrutiek
Na pripevnenie rรกmu do otvoru v strope sa pouลพijรบ ลกtyri kotviace skrutky M10 ร— 100 mm s maticami. Skrutky sa osadia do otvoru v kaลพdom rohu rรกmu. Nรกsledne sa do veka namontuje zรกmok a veko sa zaklapne do rรกmu.

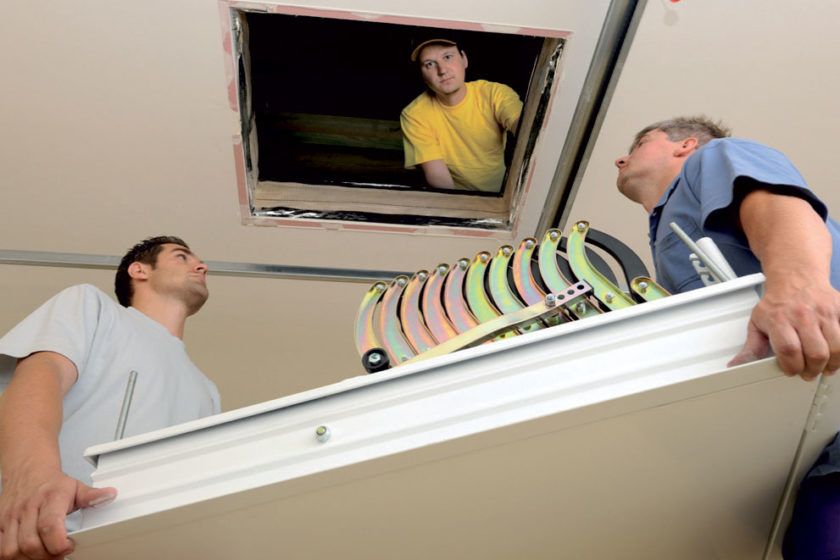

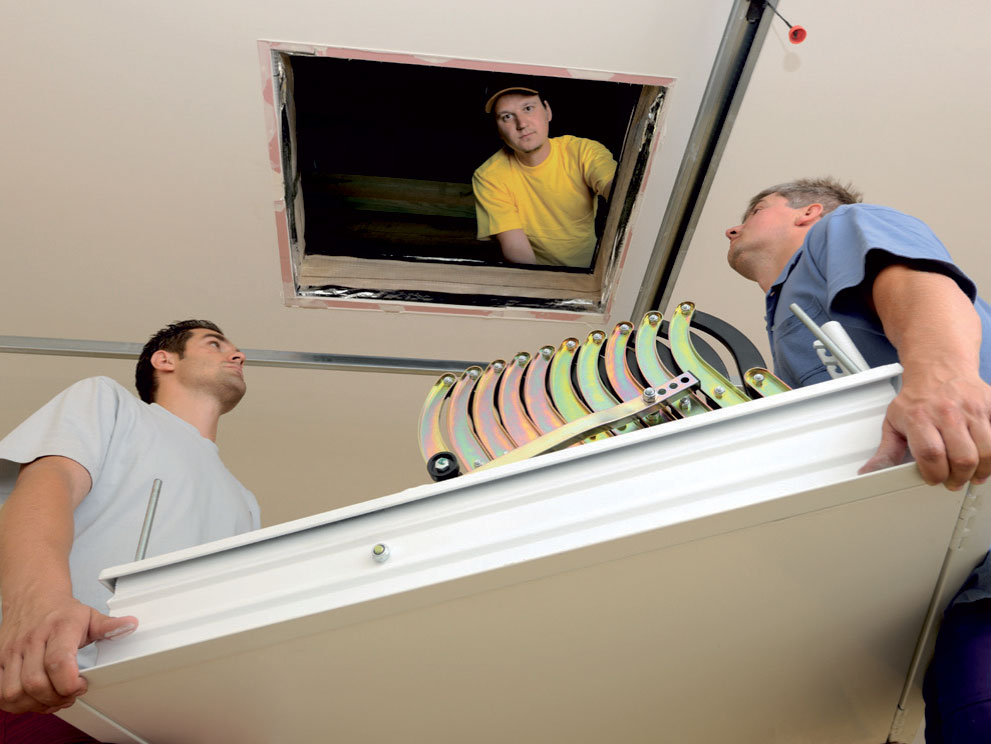

05 | Vyzdvihnutie schodiska do otvoru
Dvaja pracovnรญci uchopia pripravenรฉ schodisko, postavia sa pod miesto uloลพenia a vyzdvihnรบ ho do stavebnรฉho otvoru. Tretรญ pracovnรญk je pripravenรฝ v podkrovรญ.

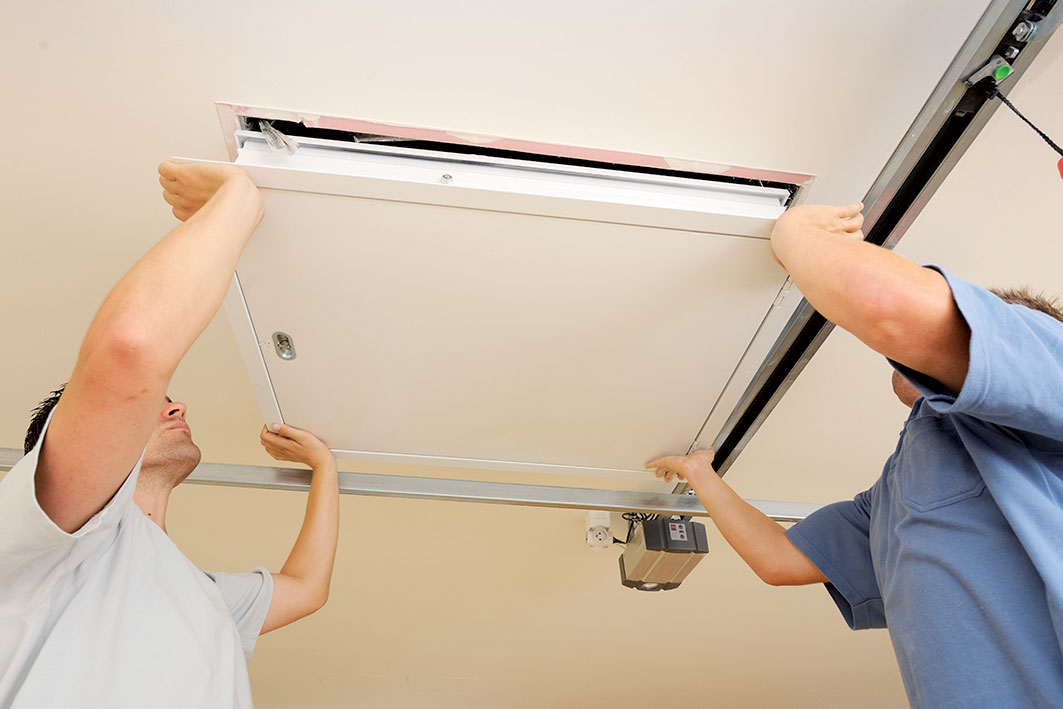

06 | Osadenie dielca do otvoru
Tretรญ pomocnรญk v podkrovรญ upevnรญ rรกm schodiska pomocou ลกtyroch nosnรญkov. Tie sa poloลพia uhloprieฤne cez rohy otvoru a upevnia sa skrutkami M10 ร— 100 mm s maticami.

08 | Nasadenie sลฅahovacej tyฤe
Veko sa otvorรญ sลฅahovacou tyฤou s hรกฤikom, ktorรฝm sa zachytรญ oฤko zรกmku na veku schodiska, ฤรญm sa veko odistรญ.

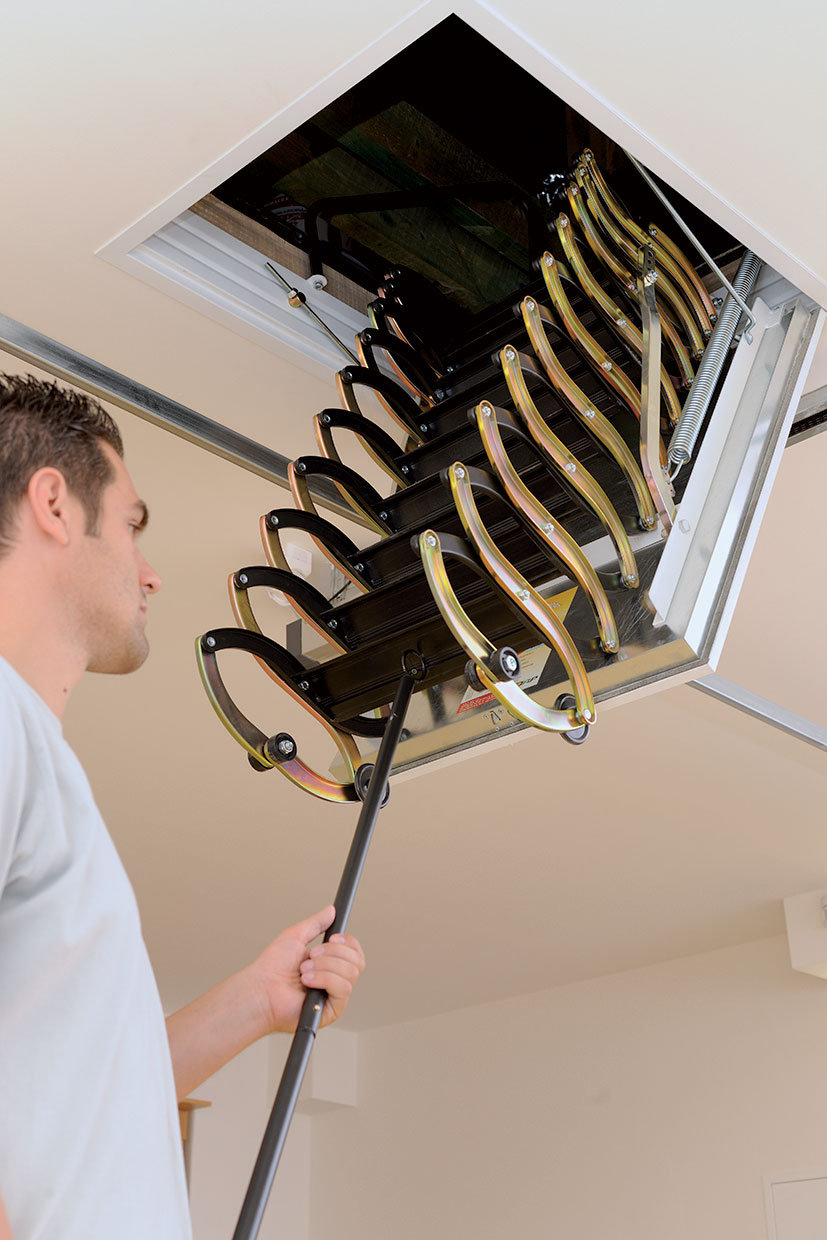

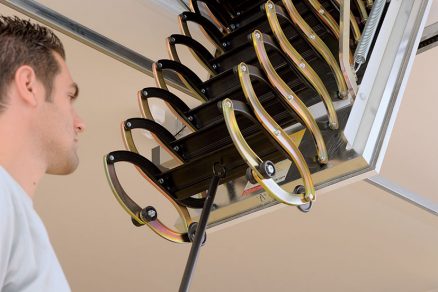

09 | Stiahnutie schodov
Hรกฤikom tyฤe sa zachytรญ krรบลพok na vnรบtornej strane veka a ฤพahkรฝm ลฅahom k sebe sa pritiahne schodnica aลพ na zem. Druhรก strana sลฅahovacej tyฤe mรก plastovรบ koncovku, pomocou ktorej sa veko uzatvรกra.

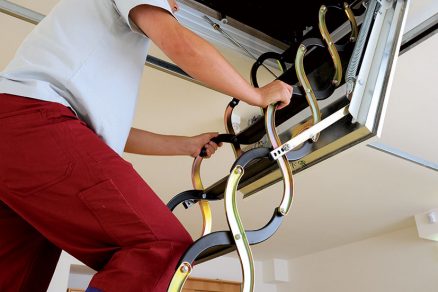

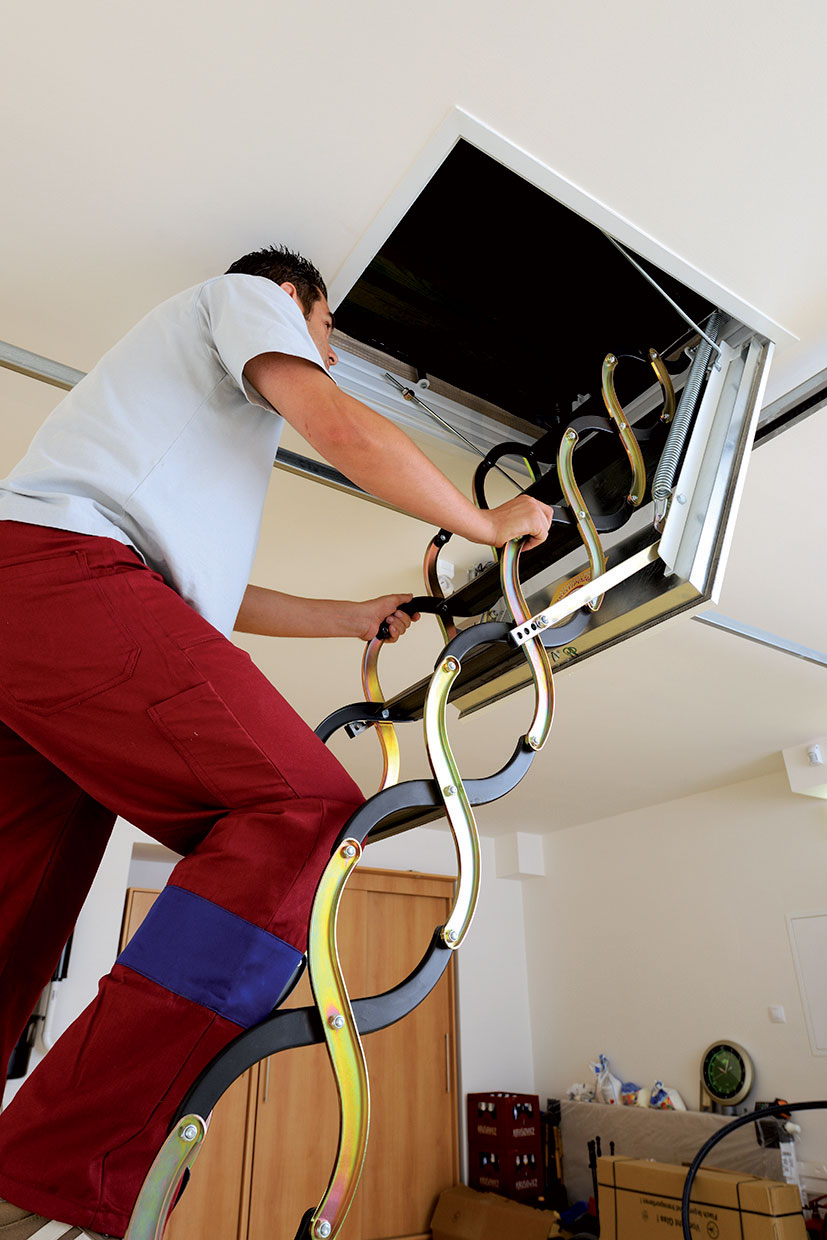

10 | Skรบลกobnรฉ testovanie
Nรกsledne sa otestuje funkฤnosลฅ namontovanรฉho schodiska. Jeho nosnosลฅ je maximรกlne 150 kg.

11 | Montรกลพ zรกbradlia
V podkrovรญ sa nasadรญ a priskrutkuje na obidve strany rรกmu schodov zรกbradlie.

03 | Jednotlivรฉ komponenty
V balenรญ je uloลพenรฝ montรกลพny balรญฤek: ลกtyri skrutky M10 ร— 100 mm a matice na uchytenie rรกmu schodov do stavebnรฉho otvoru, dve skrutky 10 ร— 25 mm a ลกtyri nosnรญky, jeden pรกr zรกbradlia, jedna sลฅahovacia tyฤ a samostatnรฝ zรกmok.

12 | Zloลพenie schodov a uzavretie veka
Pomocou hรกฤika a sลฅahovacej tyฤe sa schody zloลพia tlakom od seba smerom k veku schodiska. Na druhom konci sลฅahovacej tyฤe sa nachรกdza plastovรก koncovka, ktorou sa veko รบplne uzatvorรญ. Veko je z vรฝroby z pohฤพadovej strany hladkรฉ a biele. Jeho povrch sa mรดลพe natrieลฅ ฤพubovoฤพnou farbou.

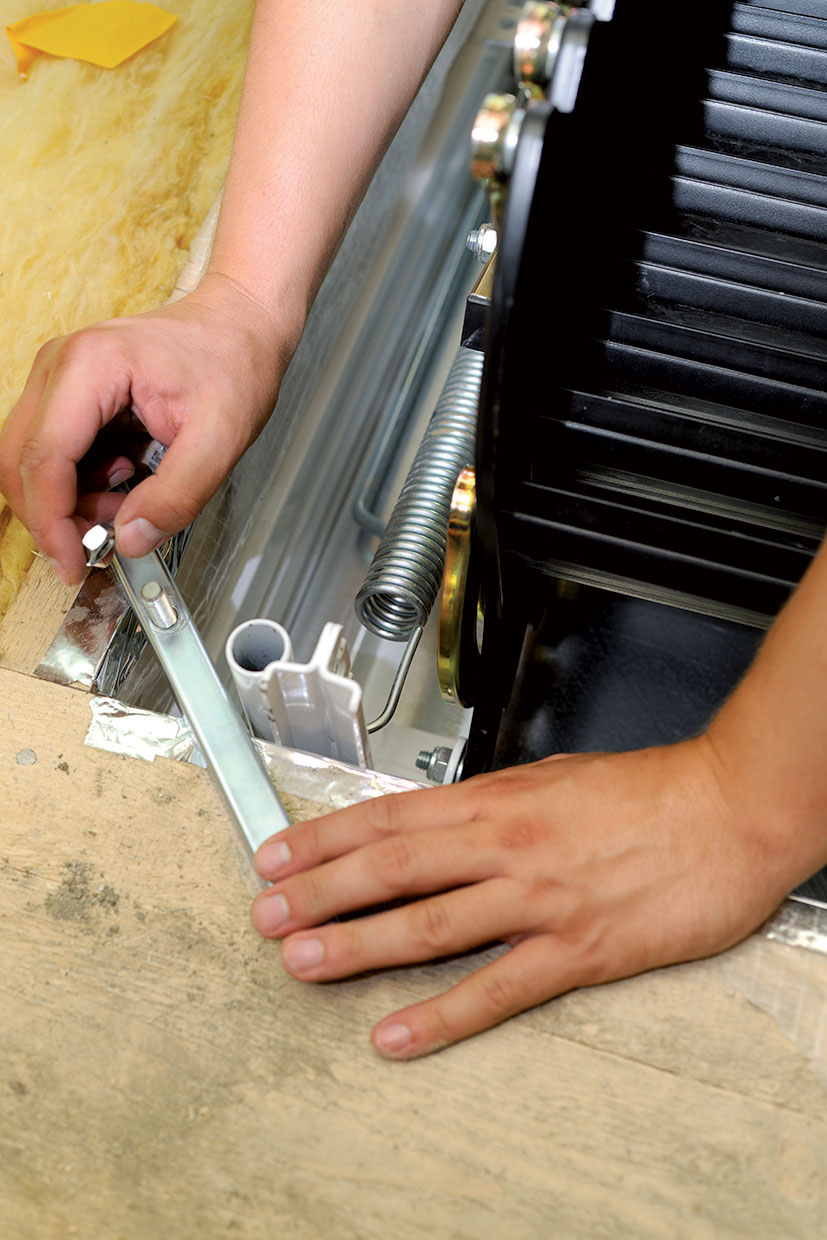

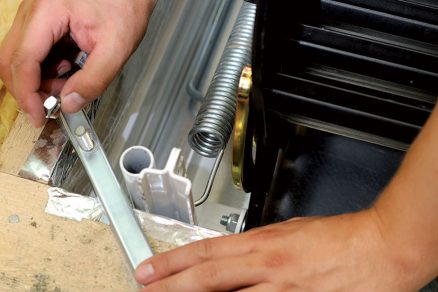

07 | Upevnenie kotviacich skrutiek
Vลกetky ลกtyri skrutky sa riadne utiahnu kฤพรบฤom ฤ. 17. Je potrebnรฉ pouลพรญvaลฅ len originรกlne diely.

Info o materiรกli:

  • Sลฅahovacie schody v jednoduchom vyhotovenรญ s klasickรฝm, jednoduchรฝm drevotrieskovรฝm vekom (hrรบbka 16 mm, bez povrchovej รบpravy); minimรกlny rozmer hrubรฉho stavebnรฉho otvoru (d. ร— ลก.): 700 ร— 500 mm, maximรกlny rozmer hrubรฉho stavebnรฉho otvoru (d. ร— ลก.): 1 400 ร— 1 000 mm
  • Dostupnรฉ aj v zateplenom variante s plechovรฝm sendviฤovรฝm vekom alebo v poลพiarnom variante s plechovรฝm sendviฤovรฝm vekom vo vnรบtri s tepelnou izolรกciou a poลพiarnou vloลพkou

ฤŒo budete potrebovaลฅ

  • Sลฅahovacie schody LUSSO, stavebnรฝ otvor: od 700 ร— 500 mm do 1 400 ร— 1 000 mm, vรฝลกka stropu (od svetlej vรฝลกky podlahy po strop): 2 200 aลพ 3 200 mm
  • Sลฅahovacia tyฤ – Montรกลพny balรญฤek, 4 ks nosnรญk, 4 ks skrutky M10 ร— 100 mm, 2 ks skrutky 10 ร— 25 mm
  • Zรกbradlie – 2 ks, od ลกรญrky hrubรฉho stavebnรฉho otvoru 700 mm
  • Samostatnรฝ zรกmok
  • Nรกradie a pomรดcky: odlamovacรญ skalpel, kฤพรบฤ ฤ. 17, 2ร— dvojitรฝ rebrรญk, skrutkovaฤ

tip: Poลพiarna odolnosลฅ

Poลพiarnu รบpravu celokovovรฝch sลฅahovacรญch schodov LUSSO PP zabezpeฤuje sendviฤovรก skladba veka, ktorรฉ je dรดkladne vyplnenรฉ nehorฤพavou minerรกlnou vlnou a vysokoodolnou nehorฤพavou vloลพkou Sibral. Vลกetky ฤalลกie pouลพitรฉ kovovรฉ materiรกly, z ktorรฝch sรบ schody vyrobenรฉ, sรบ ลพiaruvzdornรฉ. Ak by vznikol v podkrovรญ poลพiar, zabrรกni jeho prieniku do obytnej ฤasti speลˆujรบca pรกska v kontaktnรฝch plochรกch medzi vekom a rรกmom. Tรก pri poลพiari zvรคฤลกuje svoj objem, a tรฝm sa v krรกtkom ฤase docieli utesnenie, ktorรฉ zamedzuje prieniku nebezpeฤnรฝch plameลˆov a dymu.

Pozor! Pred montรกลพou

Skรดr ako zaฤnete schody montovaลฅ, je potrebnรฉ skontrolovaลฅ vhodnosลฅ umiestnenia sลฅahovacieho schodiska na vybranom mieste. Skontroluje sa priestor nad stropom, kde bude schodisko umiestnenรฉ, aby bol dostatok miesta pri vรฝstupe. Pri montรกลพi treba dรกvaลฅ pozor, aby sa schody osadzovali do stropu sprรกvnou stranou vyklรกpania veka.

TEXT: spracovanรฉ z podkladov firmy J.A.P.
FOTO: J.A.P.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
