Typickรฉ poruchy drevenรฝch ฤพudovรฝch stavieb

Na naลกom รบzemรญ sa zachovalo mnoลพstvo drevenรฝch domov, ktorรฉ sa vลกak vย sรบฤasnosti vyuลพรญvajรบ len na rekreaฤnรฉ รบฤely. Zmenou vyuลพรญvania tรฝchto stavieb dochรกdza aj kย zmene ich mikroklรญmy, ฤo spรดsobuje vznik viacerรฝch vรกลพnych porรบch vย konลกtrukcii. ฤŒlรกnok popisuje konkrรฉtne problรฉmy drevenรฝch stavieb zย pohฤพadu ich vzniku na prรญkladoch domov vo vรฝchodnรฝch Krkonoลกiach.


Vรคฤลกina chalรบp zย pรดvodnej drevenej zรกstavby Vรฝchodnรฝch Krkonรดลก slรบลพi vย sรบฤasnosti na rekreaฤnรฉ รบฤely (obr. 1). Vย ฤase, keฤ sa nevyuลพรญvajรบ, dochรกdza kย ich zadebneniu aย zamedzeniu prirodzenรฉho prรบdenia vzduchu vย drevenej konลกtrukcii. Problรฉmom je zvรฝลกenie aย kumulรกcia vlhkosti, ktorรก za beลพnรฝch podmienok pomocou prirodzenรฉho vetrania vyschne (obr. 2). Konลกtrukciu mรดลพu nรกsledne ฤพahลกie napadnรบลฅ drevokaznรฉ ฤinitele.

Zรกklady drevenรฝch konลกtrukciรญ
Pri zakladanรญ drevenรญc sa pouลพรญvali dostupnรฉ materiรกly, najmรค kameลˆ (svor aย ลพula), zย ktorรฉho sa vyskladala nadmurovka so zรกkladom 10 aลพ 20โ€‰cm pod povrchom terรฉnu. Vย nadzemnej ฤasti siahala vรคฤลกinou do vรฝลกky 20 aลพ 30 cm. Vย nej sa vytvorili prieduchy na prรบdenie vzduchu pod podlahou. Keฤลพe takto naskladanรฉ kamene nevydrลพia vย pรดvodnom stave, sรบ nutnรฉ ich opravy.

Zรกklady sa spevลˆujรบ naprรญklad betรณnom alebo pomocou tehlovรฉho venca. Keฤลพe ide oย porรฉzne materiรกly, vzlรญnajรบca vlhkosลฅ sa jednoduchลกie dostรกva do spodnรฝch trรกmov zrubu. Faktorom, ktorรฝ podporuje poruchy spodnej ฤasti domov, je aj zanedbanรก รบdrลพba terรฉnu vย okolรญ zรกkladov. Vรคฤลกinou sa domy situovali do svahu pozdฤบลพnou osou domu paralelne sย vrstevnicami. Vย niektorรฝch prรญpadoch dochรกdza kย pohybu priedomia vyskladanรฉho kameลˆmi aย zรกroveลˆ zรกkladov, ฤรญm sa poruลกรญ konลกtrukcia domu (obr. 3).

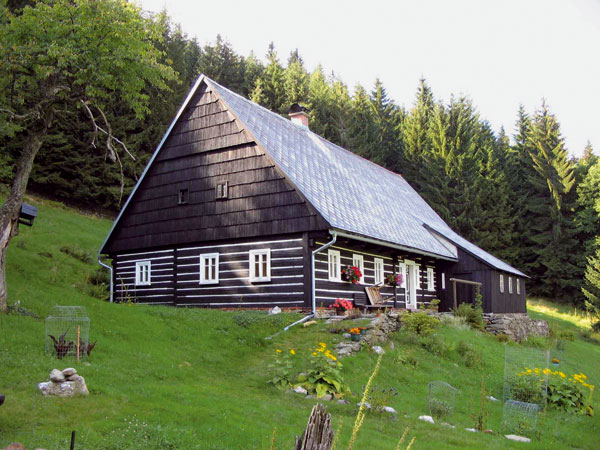

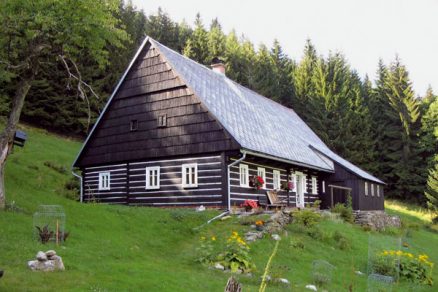

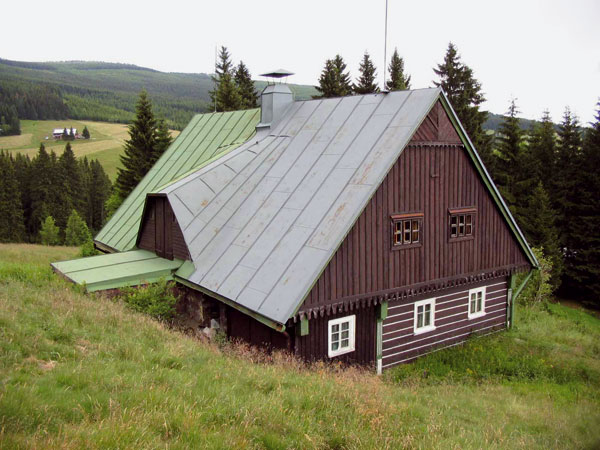

Obr. 1: Horskรฝ dom vย Dolnej Malej รšpe Obr. 2: Zadebnenรฝ dom

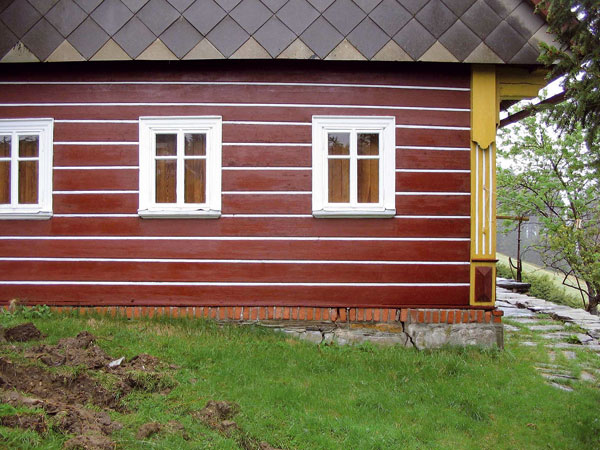

Obr. 3: Poลกkodenรฉ zรกklady

Konลกtrukฤnรฝ systรฉm
Zrubovรฉ steny sa vyrรกbajรบ vรคฤลกinou zo smrekovรฉho dreva, ktorรฉ sa teลกe minimรกlne zย dvoch boฤnรฝch strรกn. Vzniknutรฉ medzery medzi nimi sa zvyฤajne vyplnia jemnรฝmi hoblinami. Drรกลพky na spodnej aย hornej strane trรกmov umoลพลˆujรบ prekrytie hoblรญn mazaninou [2]. Rohovรฉ spoje zrubov sรบ vรคฤลกinou rybinovรฉ aย hornรฉ dva trรกmy majรบ pretiahnutรฉ zรกhlavie cez spoj, ฤรญm sa vytvรกra spevลˆovacรญ veniec. Presah tรฝchto trรกmov sa vyuลพรญva na vynesenie konลกtrukcie lomenice aย tieลพ na odkvapovรบ vรคznicu.

Typickรฉ poruchy ฤพudovรฝch stavieb

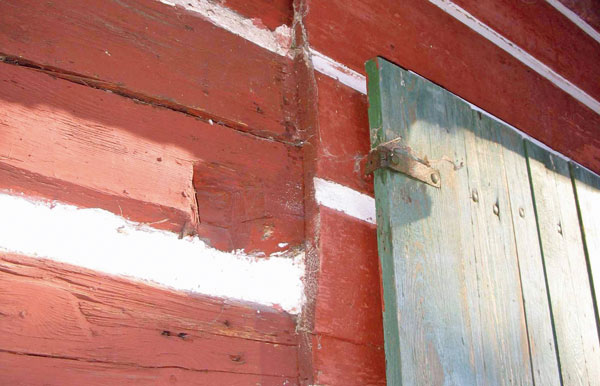

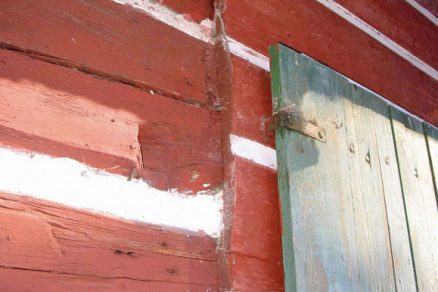

Krkonoลกskรฉ domy majรบ od 19. storoฤia zrubovรฉ steny chrรกnenรฉ doskami na zvรฝลกenie tepelnej izolรกcie [1]. Dnes sa na domoch nachรกdzajรบ dva typy ochrannรฉho debnenia โ€“ zvislรฉ aย vodorovnรฉ (obr. 4). Spoje pre zvislรฉ dosky sรบ rovnakรฉ ako pri drevenรฝch ลกindฤพoch. Vodorovnรฉ dosky majรบ spoj podobnรฝ spoju na pero aย drรกลพku, ale pero mรก ลกpicatรฝ tvar aย drรกลพka tvar pรญsmena V.

Debnenie je priamo pribitรฉ na zrubovรบ konลกtrukciu aย za urฤitรฝch podmienok mรดลพe dochรกdzaลฅ ku kondenzรกcii vodnรฝch pรกr na plochรกch medzi trรกmami aย doskami debnenia. Keฤลพe sa vย konลกtrukcii nenachรกdza odvetranรก medzera, vysuลกenie tohto priestoru je nรกroฤnรฉ. Okrem kondenzovanej vlhkosti mรดลพe dochรกdzaลฅ kย zatekaniu pod debnenie. Takรฉto podmienky pod debnenรญm sรบ priaznivรฉ na pรดsobenie drevokaznรฝch ฤiniteฤพov, predovลกetkรฝm hรบb hnedej hniloby (obr. 5).

Odstrรกnenie debnenia sa vลกak neodporรบฤa, pretoลพe chrรกni zrubovรบ konลกtrukciu aย ide najmรค oย autentickรฝ prvok pouลพรญvanรฝ takmer 200 rokov. Rieลกenรญm pri opravรกch je vytvorenie odvetranej medzery.
Zvรฝลกenรก vlhkosลฅ konลกtrukcie mรดลพe vytvรกraลฅ podmienky aj na pรดsobenie drevokaznรฉho hmyzu (napr. ฤervotoฤe, fรบzaฤe), ktorรฝ napรกda najmรค nรกbytok, podlahy, stropnรฉ trรกmy aย krokvy.

Kamennรฉ prvky vย konลกtrukcii
Konลกtrukฤnรฝm materiรกlom stien mlieฤnej pivnice aย stien vย okolรญ komรญna je kameลˆ [2]. Steny sa vรคฤลกinou chrรกnia omietkou, ktorรก ฤพahko prijรญma vlhkosลฅ. Vย miestach, kde sรบ kamennรฉ aย drevenรฉ steny vย priamom kontakte, dochรกdza kย zvรฝลกeniu vlhkosti (vzlรญnanรญm, kondenzรกciou, zatekanรญm). Kritickรฉ miesta, kde vznikajรบ vhodnรฉ podmienky na pรดsobenie drevokaznรฝch hรบb, plesnรญ aย drevosfarbujรบcich hรบb, sรบ najmรค vย interiรฉri (obr. 6).

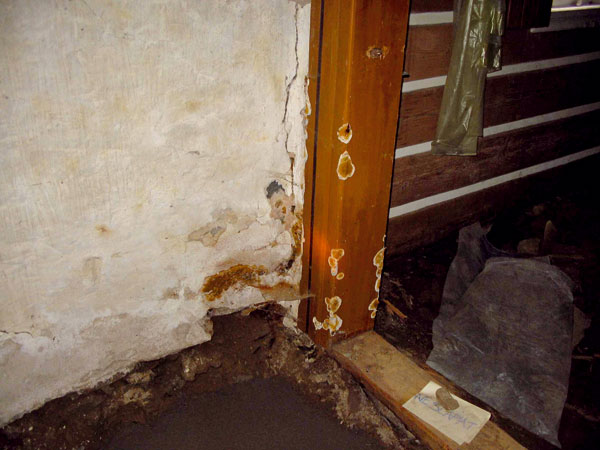

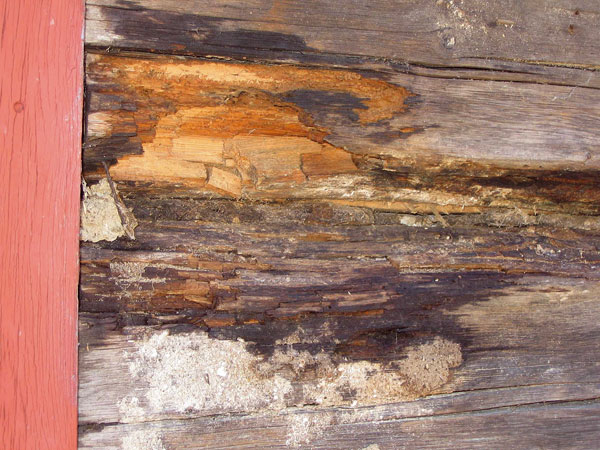

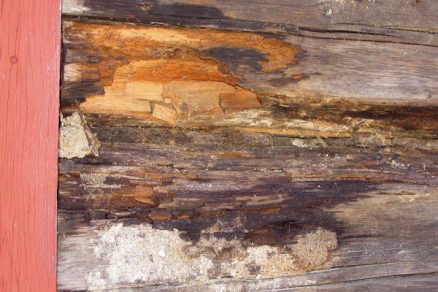

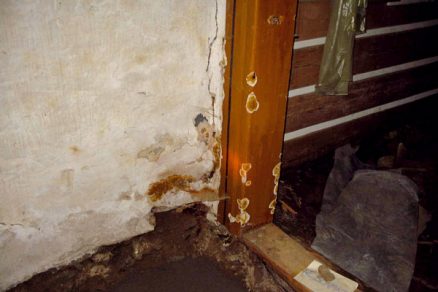

Obr. 5: Trรกmy poลกkodenรฉ hubou hnedej hniloby po odstrรกnenรญ debneni Obr. 6: Ostenie dverรญ napadnutรฉ drevomorkou domรกcou

Rรกmovรฉ konลกtrukcie
Drevรกreลˆ, ktorรก je pripevnenรก kย zadnej stene hospodรกrskej ฤasti domu, je zhotovenรก zย rรกmovej konลกtrukcie. Tรกto ฤasลฅ domu je orientovanรก na sever. Rรกm steny sa zย exteriรฉru oplรกลกtil zvislรฝm debnenรญm. Kย naruลกeniu tejto konลกtrukcie dochรกdza najmรค zanedbanรญm รบdrลพby alebo konลกtrukฤnej ochrany (odporรบฤanรก minimรกlna vรฝลกka kamennรฉho sokla nad zemou je 300โ€‰mm).

Rรกmovรก konลกtrukcia sa od zaฤiatku 20. storoฤia objavuje aj ako sรบฤasลฅ krovu. Vyuลพรญvala sa najmรค pri zhotovenรญ konลกtrukcie veฤพkรฉho sennรญkovรฉho vikiera aย na zvรคฤลกenie podkrovnรฉho priestoru oย polposchodie [2].

Konลกtrukcia krovu
Krovovรก konลกtrukciu tvorรญ hambรกlkova sรบstava. Charakteristickรฉ sรบ pre ลˆu presahy zรกhlavia krokiev, ktorรฉ sa osedlali na odkvapovรบ vรคznicu aย zabezpeฤili drevenรฝm klincom. Hambรกlok sa spรกja sย krokvami rybinovacรญm preplรกtovanรญm alebo je zaฤapovanรฝ do krokiev. Pozdฤบลพne stuลพenie sa pรดvodne vykonรกvalo diagonรกlne vย rovine krokiev. ฤŽalลกรญm pozdฤบลพnym stuลพenรญm bolo vyuลพitie stredovej stolice. Vย sรบฤasnosti sa vyskytuje len ako pozostatok vย ลกtรญtovej vรคzbe, kde sa stredovรฝ stฤบpik zachoval. Sรบbeลพne sย odstrรกnenรญm stredovej stolice zaฤala vรฝstavba tzv. sennรญkovรฝch vikierov. Krokvy aย hambรกlky zostali aย pod hambรกlky sa vloลพili dve stojatรฉ stolice, aby sa zabezpeฤila stabilita krovu.

Poruchy spรดsobenรฉ chybnรฝmi zรกsahmi do konลกtrukciรญ
Polposchodie vzniklo vย obdobรญ vzrastajรบcej popularity turistiky vย horรกch. Umoลพลˆovalo vytvoriลฅ konลกtrukฤne jednoduchลกie podkrovnรฉ izby. Pri vkladanรญ leลพatรฝch stolรญc sa ฤasto pouลพรญvali nevhodnรฉ spoje โ€“ pri vรคzniciach napojenie na tupo aย zaistenie tesรกrskou skobou. Naviazania sennรญkovej konลกtrukcie na pรดvodnรฝ krov tieลพ nie sรบ vhodnรฝm rieลกenรญm โ€“ najmรค vyrieลกenie konลกtrukฤnรฝch detailov, napr. รบลพฤพabรญ (obr. 7). ฤŽalลกie poruchy, ktorรฉ vznikli nevhodnรฝmi opravami aย tieลพ nedostatoฤnou รบdrลพbou objektu, spรดsobilo nahradenie niektorรฝch chรฝbajรบcich hambรกlkov doskami.

Rรกmy polposchodia sa vย pozdฤบลพnom smere dobre zaistili. Vย prieฤnom smere, kde by sa mali naviazaลฅ na konลกtrukciu lomenice, uลพ takmer ลพiadne tesรกrske viazanie nie je. Preto vย niektorรฝch prรญpadoch osedlanรฉ krokvy vyvracajรบ svojou vรกhou rรกm polposchodia. Problรฉmom sรบ aj ozdobnรฉ prvky. Pri stavbรกch, kde vzniklo polposchodie, sa dali vรคznice rรกmovej konลกtrukcie aย vรคznice leลพatรฝch stolรญc pretiahnuลฅ pred lomenicu aย ich zรกhlavie nรกsledne ozdobiลฅ. Na zรกhlavie vรคznรญc leลพatรฝch stolรญc sa podoprel hambรกlok, ktorรฝ sa vynรกลกa malรฝm veลกiakom do vrcholu krokiev. Hornรก strana hambรกlka je vystavenรก atmosfรฉrickej korรณzii, najmรค daลพฤovej vode, ktorรก zatekรก do spoja sย veลกiakom. Tu vznikรก riziko napadnutia drevokaznรฝmi ฤiniteฤพmi.

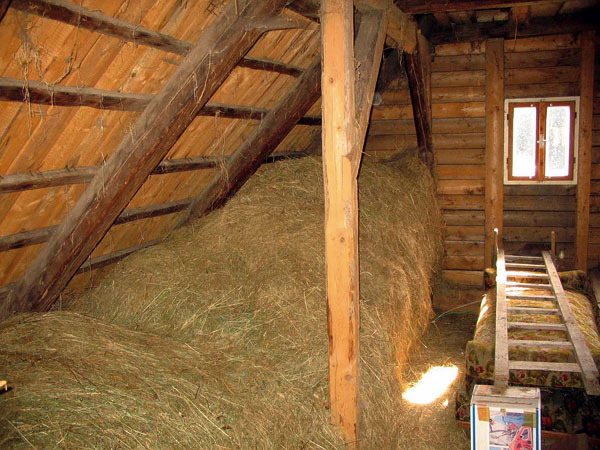

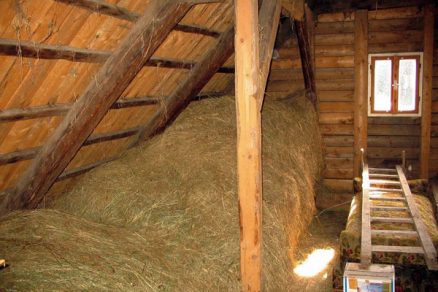

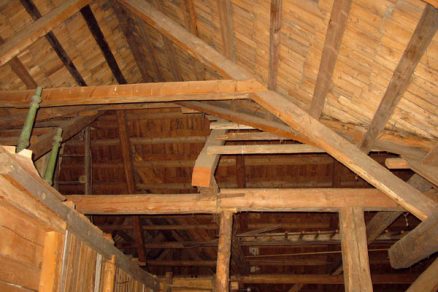

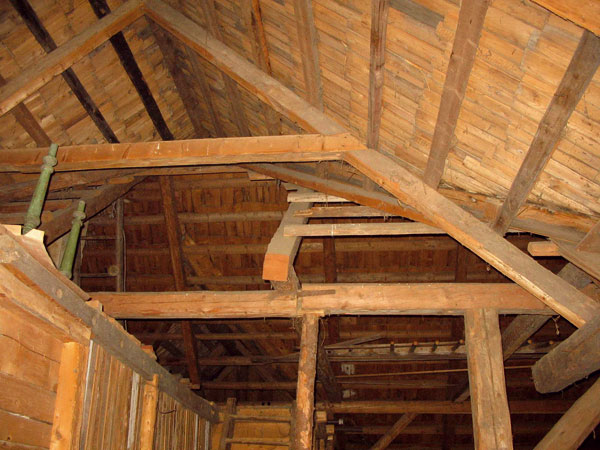

Obr. 7: Naviazanie krovu sennรญka aย hlavnรฉho krovu Obr. 8: Navlhnutรฉ seno mรดลพe vytvรกraลฅ vhodnรฉ podmienky na pรดsobenie drevokaznรฝch ฤiniteฤพov.

Streลกnรก krytina
Streลกnรก krytina chrรกni konลกtrukciu pred poveternostnรฝmi vplyvmi, ale konลกtrukcia pod krytinou by sa mala dostatoฤne prevetrรกvaลฅ. Pรดvodnou streลกnou krytinou bol drevenรฝ ลกindeฤพ, ktorรฝ sa na strechรกch nachรกdza dodnes. ล indle sรบ poloลพenรฉ na masรญvnej tesanej late (trรกmiku) sย prierezom 130/50. Veฤพkรฝ prierez lรกt je aj zย dรดvodu veฤพkรฉho rozpรคtia krokiev โ€“ okolo 1ย 400 mm. Prรกve veฤพkรฉ rozpรคtie krokiev aย odstrรกnenie masรญvnych lรกt vedie kย mechanickรฝm poruchรกm spรดsobenรฝm nadmernรฝm zaลฅaลพenรญm.

ล indle sa ฤasto prikrรฝvajรบ inรฝm materiรกlom โ€“ plechom, eternitom ฤi asfaltovou lepenkou (obr. 9). Vย mnohรฝch prรญpadoch sa prikryjรบ aj takรฉ ลกindle, ktorรฉ uลพ napadli drevokaznรฉ ฤinitele. Prikrytie sa ฤasto realizuje neprieduลกnou krytinou (plech, lepenka), ฤo spรดsobรญ vรกลพnu degradรกciu aj na dosiaฤพ nepoลกkodenรฝch prvkoch (obr. 10). Na vnรบtornej strane krytiny, predovลกetkรฝm plechovej, mรดลพe dรดjsลฅ ku kondenzรกcii vodnรฝch pรกr. Kย zatekaniu dochรกdza aj cez vrchnรบ vrstvu krytiny zย dรดvodu neodbornรฉho kladenia alebo zanedbania รบdrลพby.
ฤŽalลกรญm problรฉmom sรบ vลกetky prieniky nad rovinu strechy, ako sรบ napr. komรญny, streลกnรฉ oknรก alebo ukotvenia stฤบpikov bleskozvodu. ฤŒasto sa zanedbรกva sprรกvna konลกtrukฤnรก realizรกcia tรฝchto dรดleลพitรฝch detailov.

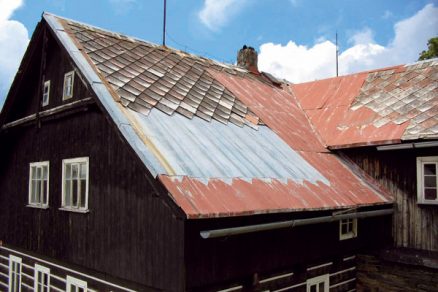

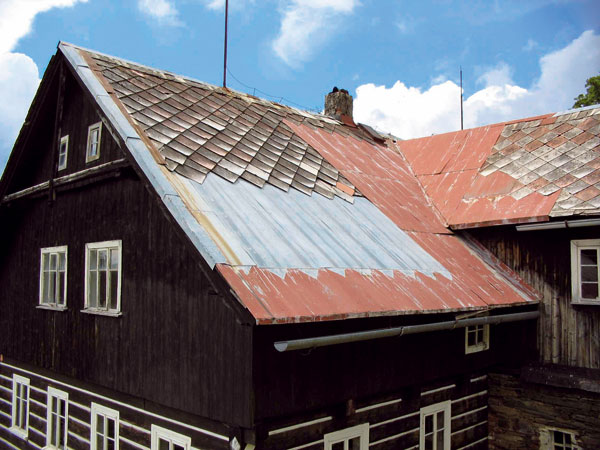

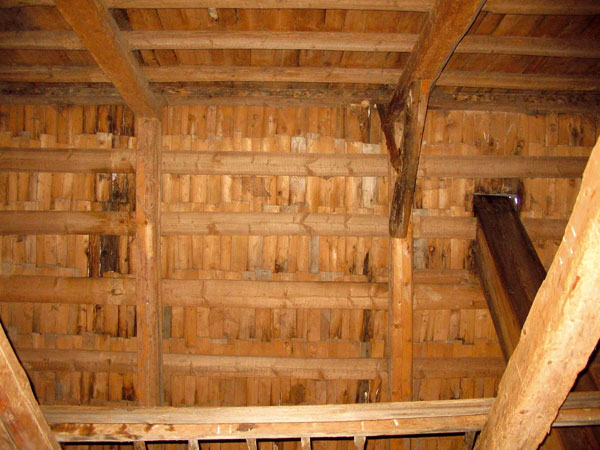

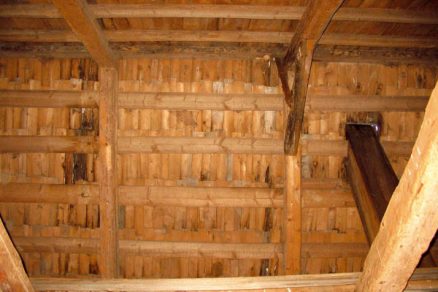

Obr. 9: Strecha domu sย polposchodรญm โ€“ ลกindeฤพ je prikrytรฝ kombinรกciou plechu aย eternitu Obr. 10: Poลกkodenรก ลกindฤพovรก krytina (prikrytรก plechom aย eternitom)

Podkrovnรฝ priestor
Podkrovie opisovanรฝch stavieb slรบลพi vรคฤลกinou na skladovacie รบฤely. Povala sa vyuลพรญvala najmรค na uskladnenie sena, ktorรฉ vย zime tvorilo tepelnรบ izolรกciu (obr. 8). Vย prรญpade, ลพe sa seno vย konลกtrukcii uloลพรญ dlhodobo aย navlhne, mรดลพe vytvoriลฅ vhodnรฉ podmienky na pรดsobenie drevokaznรฝch ฤiniteฤพov.

Vรคฤลกine porรบch sa dรก predรญsลฅ vhodnou รบdrลพbou aย sprรกvnym uลพรญvanรญm tรฝchto drevenรฝch domov. Pravidelnรฉ vykurovanie, vetranie aย รบdrลพba prispieva kย vhodnej mikroklรญme, aย tieลพ kย zvรฝลกeniu prirodzenej trvanlivosti dreva iย ฤalลกรญch konลกtrukฤnรฝch materiรกlov. Pri skรบmanรญ historickรฝch drevenรฝch objektov aย ich porรบch (napr. vย rรกmci stavebnotechnickรฝch prieskumov) by sa mala braลฅ do รบvahy stavebnรก histรณria skรบmanรฝch objektov. Treba poznaลฅ historickรฝ vรฝvoj skรบmanรฝch objektov aย รบฤel jednotlivรฝch ฤastรญ stavby. Iba vtedy moลพno sprรกvne odhaliลฅ poruchy konลกtrukciรญ vzniknutรฉ nevhodnรฝm uลพรญvanรญm alebo nesprรกvnou rekonลกtrukciou.

Ing.ย Lukรกลก Wondrรกฤek
Foto: autor

Autor je doktorandom vย รšstave nรกuky oย dreve Lesnรญckej aย drevรกrskej fakulty MZLU vย Brne. Venuje sa prieskumom, hodnoteniu aย ochrane drevenรฝch konลกtrukciรญ.

Recenzoval Ing. Miloลก Pรกnek, ktorรฝ pรดsobรญ na Katedre mechanickej technolรณgie dreva Drevรกrskej fakulty Technickej univerzity vo Zvolene.

Literatรบra
1. Vaล™eka, L. โ€“ Florec, V.: Lidovรก architektura โ€“ encyklopedie. Praha: Grada Publishing, 2007, 482 s. ISBN 80-247-1204-0.
2. Wondrรกฤek, L.: Roubenรฝ dลฏm vรฝchodnรญch Krkonoลก. In: Dฤ›jiny staveb 2007. Plzeลˆ: Klub Augusta Sedlรกฤka, 2008, s. 171 โ€“ 179. ISBN 978-80-86596-95-2.
