Unikรกtna veลพa Urbach

Je viac ako 14 m vysokรก, len 9 cm hrubรก a bez viditeฤพnรฝch detailov. Stavba, ktorรก vyzerรก ako papierovรฉ origami, je v skutoฤnosti unikรกtna drevenรก konลกtrukcia. Prostrednรญctvom dรดmyselnej sรบhry formy a sily sa vรฝskumnรฝm รบstavom ICD a ITKE Univerzity v Stuttgarte podarilo postaviลฅ unikรกtnu veลพu zo samotvarovateฤพnรฉho dreva.

Veลพa Urbach je jednรฝm zo 16 stanovรญลกลฅ navrhnutรฝch niektorรฝmi zย najznรกmejลกรญch nemeckรฝch architektov pre krajinรกrsku vรฝstavu Remstal Gartenschau 2019. Stanoviลกtia sรบ malรฉ, trvalรฉ stavby. Evokujรบ tradiฤnรฉ biele kaplnky rozmiestnenรฉ na poliach aย vo vinohradoch pozdฤบลพ malebnรฉho รบdolia Rems.

Veลพa sย vรฝลกkou 14 m, ktorรก sa nachรกdza na svahu vย centre รบdolia, je pozoruhodnou dominantou aย vizuรกlne spรกja niekoฤพko okolitรฝch stavieb. Poskytuje รบkryt, miesto vnรบtornej reflexie aย vรฝhฤพad do krajiny.

Veลพa Urbach sa skladรก zย 12 zakrivenรฝch komponentov zย CLT (cross-laminated timber). Nosnรก konลกtrukcia veลพe mรก hrรบbku 90 mm, jej vรฝลกka presahuje 14ย m. Zakrivenie umoลพnilo vytvoriลฅ veฤพmi ลกtรญhlu aย ฤพahkรบ konลกtrukciu veลพe sย hmotยญnosลฅou iba 38 kg/m2.

ฤฝahkรฉ stavebnรฉ prvky sรบ spojenรฉ krรญลพovรฝmi skrutkami, ktorรฝch usporiadanie aย ลกpecifickรฝ uhol sรบ optimalizovanรฉ vย celej konลกtrukcii vzhฤพadom na ich รบlohu homogรฉnne prenรกลกaลฅ zaลฅaลพenia pozdฤบลพ ลกvu pri zachovanรญ kontinuรกlneho spojenia.

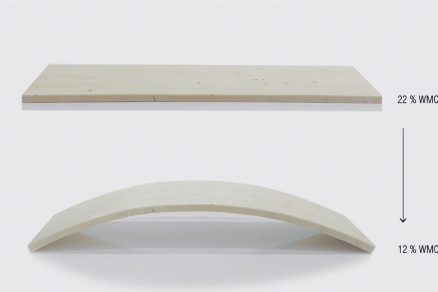

Deformรกciu dreva pri zosychanรญ vyuลพili pri projekte vo svoj prospech.

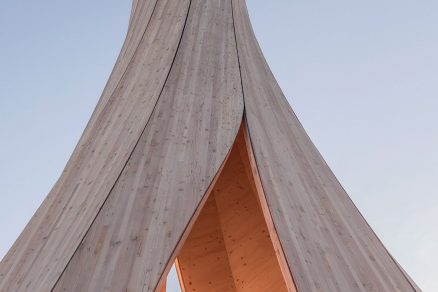

Hlavnรฝ materiรกl je smrekovรฉ CLT.

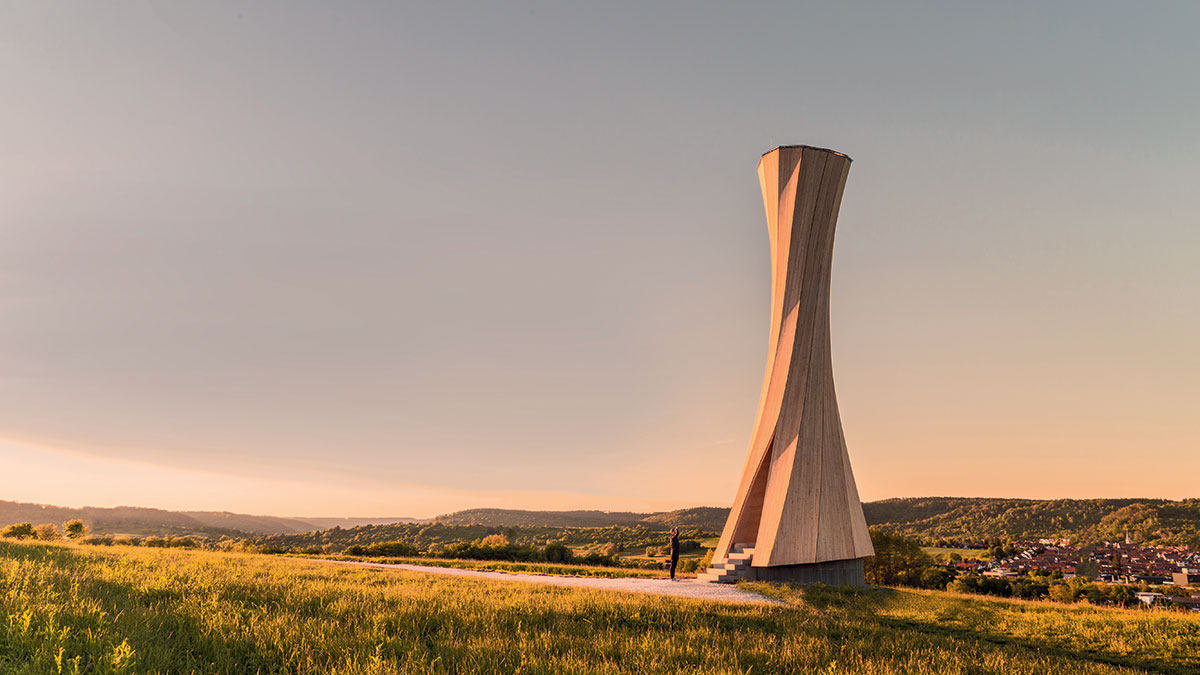

Plochรฉ plรกty vyrezanรฉ z mokrรฉho dreva sa pri schnutรญ samy sformovali do vopred urฤenรฉho tvaru.

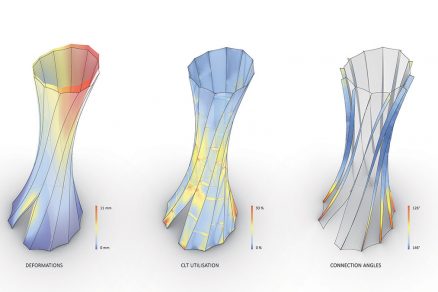

Simulรกcia pnutia.

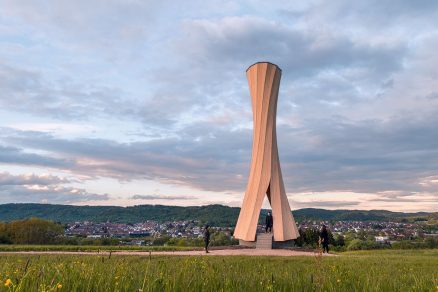

Veลพa je jednou z niekoฤพkรฝch stavieb v areรกli vรฝstaviska.

Inteligentnรฉ drevenรฉ diely

Konลกtrukcia veลพe vychรกdza zย novรฉho procesu tvarovania zakrivenรฝch drevenรฝch komponentov. Pri vรฝrobe podobnรฝch konลกtrukciรญ zย dreva sรบ vรคฤลกinou potrebnรฉ komplexnรฉ aย energeticky nรกroฤnรฉ obrรกbacie postupy. Inovatรญvnosลฅ veลพe Urbach je vย tom, ลพe zmena tvaru sa dosiahla len krรบtenรญm dreva poฤas schnutia.

Vlhkosลฅ pri drevenรฝch konลกtrukciรกch zvyฤajne spรดsobuje problรฉmy, vย tomto projekte je, naopak, drevo naprogramovanรฉ aย usporiadanรฉ tak, aby vyuลพilo silnรบ, prirodzene sa vyskytujรบcu deformรกciu na samoformovanie dielov.

Rovnako ako stroje mรดลพu byลฅ naprogramovanรฉ na vykonรกvanie rรดznych pohybov, drevenรฉ ฤasti moลพno naprogramovaลฅ na transformรกciu do vopred urฤenรฝch tvarov. Tรฝm sa otvรกrajรบ novรฉ aย neoฤakรกvanรฉ architektonickรฉ moลพnosti pre vysokรฝ vรฝkon aย elegantnรฉ ลกtruktรบry sย vyuลพitรญm trvalo udrลพateฤพnรฉho, obnoviteฤพnรฉho aย lokรกlne zรญskanรฉho stavebnรฉho materiรกlu.

Diely veลพe sรบ navrhnutรฉ aย vyrobenรฉ zo smrekovรฉho dreva sย rozmerom 5,0ย mย ร— 1,2 m vย plochom stave sย vysokรฝm obsahom vlhkosti aย so ลกpecifickรฝmi vrstvami. Nรกsledne sa kontrolovane suลกia. Pri vyberanรญ zo suลกiacej komory sรบ diely presne zakrivenรฉ.

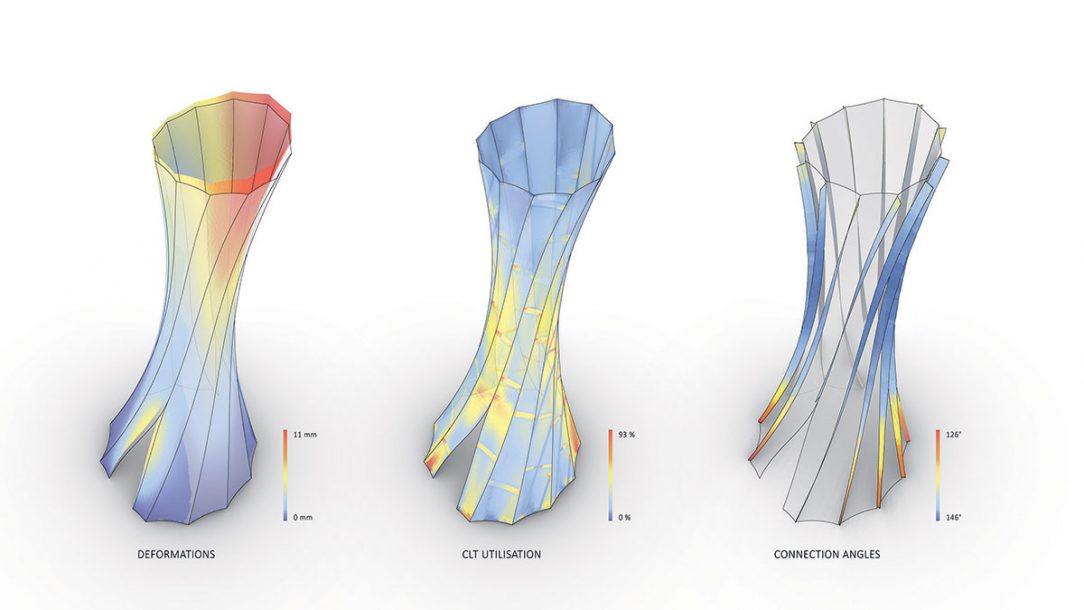

Simulรกcia pnutia.
Simulรกcia pnutia. |

ฤŒasti sa prekrรฝvajรบ aย laminujรบ dohromady, aby sa geometria na mieste uzamkla, ฤรญm vzniknรบ vรคฤลกie zakrivenรฉ komponenty CLT so stabilnรฝm geometrickรฝm tvarom. Diely boli vyrobenรฉ vรฝluฤne zo smrekovรฝch drevenรฝch dosiek pochรกdzajรบcich zo ล vajฤiarska.

Jednotlivรฉ komponenty dosahujรบ aลพ 15 m sย polomerom 2,40 m aย konลกtrukฤnou hrรบbkou iba 90 mm. Komponenty boli vyrezanรฉ na 5-osovej CNC frรฉze. Nรกsledne sa predmontovali do skupรญn po troch vrรกtane hydroizolรกcie, vonkajลกieho obkladu zย laminovanรฉho smrekovรฉho dreva aย anorganickรฉho nรกteru, ktorรฝ chrรกni drevo pred UV ลพiarenรญm iย hubami.

Preฤรญtajte si tieลพ: 7 spรดsobov, ako stavaลฅ dom z dreva

Predmontovanรฉ trojice na mieste zostavil za jedinรฝ deลˆ tรญm ลกtyroch remeselnรญkov bez pouลพitia rozsiahleho leลกenia alebo debnenia. Celรฝ proces od rezania guฤพatiny na pรญle aลพ po vรฝrobu samotvarovacรญch panelov, suลกenie, finรกlne obrรกbanie aย predmontรกลพ sa uskutoฤลˆuje vย rรกmci spolupracujรบcich spoloฤnostรญ aย na rovnakom mieste.

To nielenลพe umoลพลˆuje udrลพateฤพnรบ aย inovatรญvnu vรฝrobu, ale tieลพ ukazuje, ako sa mรดลพe podobnรก vรฝroba bez problรฉmov integrovaลฅ do zavedenรฝch priemyselnรฝch postupov spracovania dreva. Veลพa Urbach je ekologickรก aย expresรญvna drevenรก architektรบra, ktorรก vznikla na kriลพovatke remeselnรฉho majstrovstva, digitรกlnych inovรกciรญ aย vedeckรฉho vรฝskumu.

Veลพa Urbach
Miesto: vรฝstava Remstal Gartenschau 2019, Urbach, Nemecko
Autori: Inลกtitรบt pre vรฝpoฤtovรฝ dizajn aย konลกtrukciu (ICD) aย Inลกtitรบt pre stavebnรฉ konลกtrukcie aย konลกtrukฤnรฝ dizajn (ITKE), Univerzita vย Stuttgarte
Spoluprรกca: Laboratรณrium celulรณzy aย drevenรฝch materiรกlov, Empa โ€“ vรฝskum drevenรฝch materiรกlov, ETH Zรผrich, Blumer-Lehmann AG
Plocha: 12,5 m2
Vรฝลกka: 14,2 m
Hrรบbka konลกtrukcie: 90 mm
Text: Karolรญna Barรฉnyi
Foto: ICD โ€“ University of Stuttgart

ฤŒlรกnokย  bol uverejnenรฝ v ฤasopise ASB 6-7/2019.
