Vodnรฉ pรณlo v Novรกkoch v novom

V Novรกkoch bolo v jรบni 2006 slรกvnostne otvorenรฉ novรฉ Nรกrodnรฉ centrum vodnรฉho pรณla NCHZ Arรฉna. Na mieste pรดvodnรฉho vodnopรณlovรฉho bazรฉna vznikol modernรฝ areรกl, ktorรฝ by mal pomรดcลฅ slovenskรฉmu vodnรฉmu pรณlu, ktorรฉ urฤite patrรญ do eurรณpskej ลกpiฤky, dosiahnuลฅ medzinรกrodnรบ รบroveลˆ. A s rovnakou odvahou a ambรญciami, ako majรบ slovenskรญ vodnรญ pรณlisti, sa architekt zhostil รบlohy nรกjsลฅ pre tรบto bazรฉnovรบ halu zaujรญmavรฝ koncept. Zaujรญmavรฝm momentom rieลกenia je najmรค odvรกลพna pohyblivรก oceฤพovรก konลกtrukcia preklenutia, ktorรก umoลพลˆuje v lete bazรฉnovรบ halu otvoriลฅ a prepojiลฅ ju s exteriรฉrom.

Budova NCHZ Arรฉny sa nachรกdza v zรกstavbe polyfunkฤnรฝch, bytovรฝch a priemyselnรฝch objektov โ€“ v blรญzkosti sรบ dom kultรบry, bytovรฉ domy, krytรฝ bazรฉn, tenisovรฉ kurty, NCHZ, a. s., Novรกky. Stavba vznikla v areรกli bรฝvalรฉho kรบpaliska Delfรญn, ktorรฉ uลพ nevyhovovalo hygienickรฝm poลพiadavkรกm, a uvaลพovalo sa o jeho zatvorenรญ. Nรกklady zvyลกovali trhliny v bazรฉnovom telese, nehospodรกrne lokรกlne vykurovanie vody priamym ohrevom parou z NCHZ, ale aj zastaranรก prevรกdzka nafukovacej haly, v ktorej nebol poฤas zรกpasov priestor na tribรบnu. Novรก hala uลพ vyhovuje celoroฤnej prevรกdzke a spฤบลˆa ลกtandardy pre zรกpasy na medzinรกrodnej รบrovni.

Administratรญvna budova

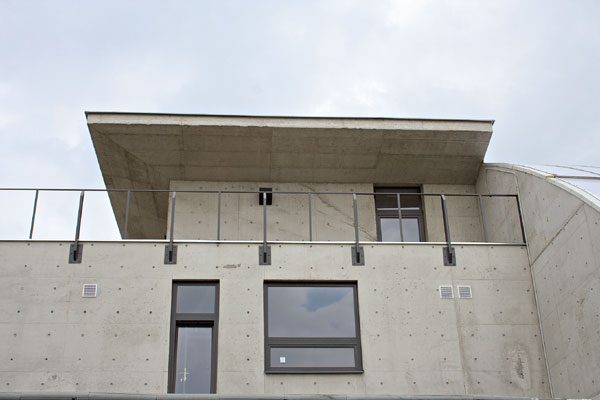

Komplex NCHZ Arรฉny pozostรกva z bazรฉnovej haly a priฤพahlej administratรญvnej budovy. Administratรญvna budova je celรก navrhnutรก z pohฤพadovรฉho betรณnu zhotovenรฉho na Slovensku originรกlnou technolรณgiou. Postaviลฅ budovu z pohฤพadovรฉho betรณnu navrhol Andrej Kollรกr, jeden zo spolumajiteฤพov NCHZ, a. s., ktorรฝ stojรญ aj za zaujรญmavรฝm rieลกenรญm hotela Tri Studniฤky. Zaujรญmavosลฅou a jedineฤnosลฅou tohto rieลกenia je, ลพe konลกtrukcie stien sรบ z pohฤพadovรฉho betรณnu z oboch strรกn โ€“ z exteriรฉru aj interiรฉru, takลพe vรคฤลกina rozvodov vedie priamo v betรณnovej konลกtrukcii. Vลกetky inลกtalรกcie sรบ zabudovanรฉ v stenรกch a podlahรกch, obvodovรฉ steny sรบ zo sendviฤovej konลกtrukcie betรณn โ€“ polystyrรฉn โ€“ betรณn. Previazanie a spolupรดsobenie tรฝchto konลกtrukciรญ sa z hฤพadiska statiky dรดkladne vyrieลกilo a pouลพil sa ลกpeciรกlny betรณn.

Pohyblivรก streลกnรก konลกtrukcia

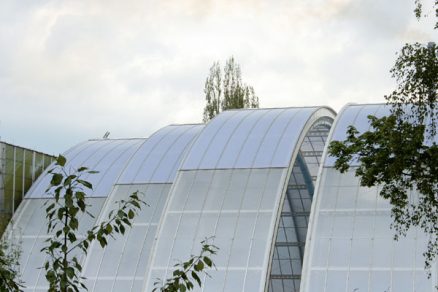

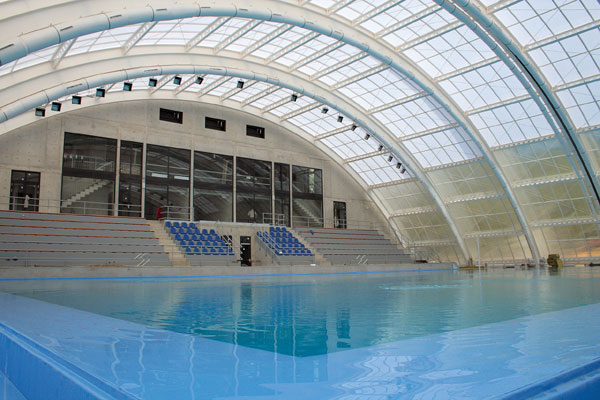

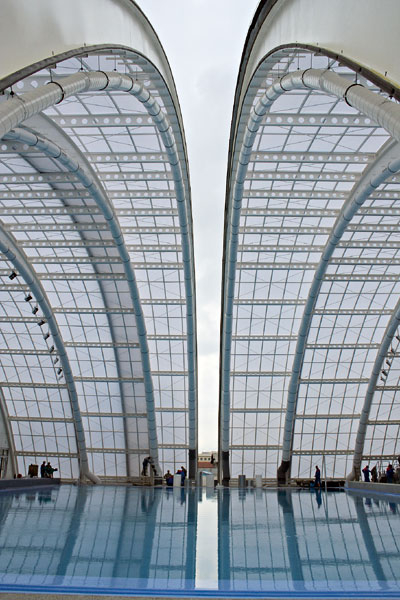

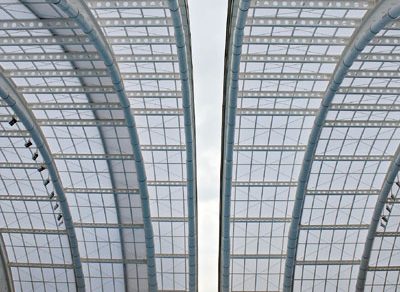

Bazรฉnovรก hala, ktorรก je svojou konลกtrukciou porovnateฤพnรก so zastreลกenรญm Nรกrodnรฉho tenisovรฉho centra v Bratislave, je prekrytรก ลกiestimi poloblรบkovรฝmi segmentmi, z ktorรฝch sa ลกtyri mรดลพu v letnom obdobรญ odsunรบลฅ tak, aby mohol byลฅ bazรฉn poฤas letnej sezรณny otvorenรฝ a v zimnom obdobรญ zase prekrytรฝ. Vฤaka tomuto rieลกeniu moลพno vyuลพรญvaลฅ vodnopรณlovรฝ bazรฉn poฤas celรฉho roka. V hale sรบ umiestnenรฉ aj tribรบny, a tak moลพno sledovaลฅ domรกce a medzinรกrodnรฉ zรกpasy aj v zime. Hlavnรก tribรบna mรก kapacitu pribliลพne 300 ฤพudรญ, ฤalลกia pomocnรก tribรบna eลกte rozลกiruje kapacitu haly, vรฝslednรฝ poฤet miest pre nรกvลกtevnรญkov je pribliลพne 450 ฤพudรญ. Popri bazรฉne sรบ na oboch dlhลกรญch stranรกch vybudovanรฉ ลกpeciรกlne rozhodcovskรฉ mรณla.

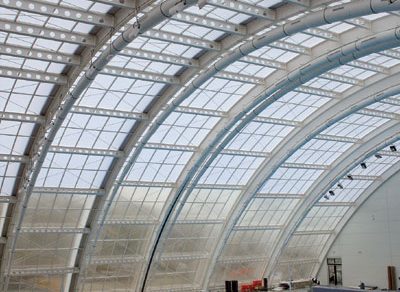

Pri nรกvrhu pohyblivej streลกnej konลกtrukcie sa architekt Juro Kiaba inลกpiroval praลพskou tenisovou halou s rozponom 17 m, NCHZ Arรฉna mรก vลกak rozpon aลพ 48 m. J. Kiaba k nรกvrhu konลกtrukcie zastreลกenia haly hovorรญ: โ€žDlho sme uvaลพovali, ฤi pouลพiลฅ drevenรฉ lepenรฉ lamelovรฉ nosnรญky, alebo oceฤพovรฉ. Cena bola pribliลพne rovnakรก, napokon rozhodol fakt, ลพe drevenรฉ nosnรญky sa pri pรดsobenรญ vetra vychyฤพovali z pรดvodnej polohy aลพ 10 cm, zatiaฤพ ฤo oceฤพ len minimรกlne. Oceฤพovรบ konลกtrukciu sme museli v bazรฉnovom priestore chrรกniลฅ proti korรณzii a realizovaลฅ protipoลพiarnu ochranu.โ€œ Pri vรฝbere materiรกlu na plรกลกลฅ zastreลกenia sa architekt rozhodol pre polykarbonรกt, ktorรฝ mรก dobrรฉ tepelnoizolaฤnรฉ vlastnosti a zรกroveลˆ prepรบลกลฅa do bazรฉnovej haly dostatok prirodzenรฉho svetla. ล esลฅkomorovรฝ polykarbonรกt je uloลพenรฝ v hlinรญkovรฝch profiloch, ktorรฉ sa kotvia do oceฤพovรฝch vรคznรญc.

Statik Ing. Jaroslav Repa zo spoloฤnosti STAVOKOV PROJEKT, s. r. o., ktorรฝ je autorom aj konลกtrukcie ฤiastoฤne otvรกracej strechy na Nรกrodnom tenisovom centre v Bratislave, nรกm k rieลกeniu tohto odvรกลพneho zastreลกenia povedal: โ€žล pecifikom strechy NCHZ Arรฉny je najmรค jej rozpon. Sรบstava dvojรญc stredovรฝch oblรบkovรฝch rรกmov mรก teoretickรฉ rozpรคtie 48 m. Zo statickรฉho hฤพadiska ide o dvojice dvojkฤบbovรฝch oblรบkovรฝch rรกmov, ktorรฉ sรบ stuลพenรฉ vรคznicami a zavetrenรฉ pomocou ลฅahadiel. Rรกmy aj vรคznice sรบ navrhnutรฉ ako zvรกranรก oceฤพovรก konลกtrukcia. Vรคznice sรบ zabezpeฤenรฉ proti pootoฤeniu okolo pozdฤบลพnej osi systรฉmom Detan. Pojazd jednotlivรฝch segmentov po vodiacej koฤพaji je rieลกenรฝ prostrednรญctvom sรบstavy horizontรกlnych a vertikรกlnych loลพรญsk (valฤekov), ktorรฉ zabezpeฤujรบ prenos zvislรฝch aj vodorovnรฝch รบฤinkov zaลฅaลพenia. Na prekonanie adhรฉznej sily vyvolanej dvojicou oblรบkov s hmotnosลฅou pribliลพne 5 t postaฤia na kaลพdej strane dvaja ฤพudia a rozloลพenie a zloลพenie haly trvรก len pribliลพne hodinu. Najdรดleลพitejลกou รบlohou poฤas projektu bolo zohฤพadniลฅ vลกetky prรญpady zaลฅaลพenรญ a vplyv imperfekciรญ. ฤŽalลกou vรฝzvou bolo zabezpeฤenie tuhosti jednotlivรฝch dvojรญc oblรบkov proti prieฤeniu, ฤo pri takomto rozpone nie je jednoduchรฉ. To sรบ len niektorรฉ z bodov, ktorรฉ bolo potrebnรฉ vyrieลกiลฅ, aby konลกtrukcia spฤบลˆala poลพadovanรฉ parametre. Rovnako systรฉm dorazov, tesnenรญ a inรฉ detaily, ktorรฉ sรบ novรฝmi prvkami v mobilnรฝch sรบstavรกch.โ€œ

Dispoziฤnรฉ vzลฅahy

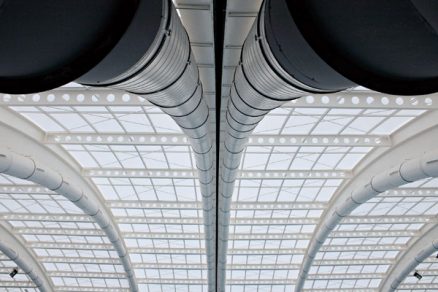

Do hlavnej budovy sa vchรกdza cez recepciu, na prรญzemรญ sรบ ลกatne s prรญstupom k bazรฉnu. ฤŽalej sรบ tu aj priestory so saunou, vรญrivkou a masรกลพnou miestnosลฅou urฤenรฉ na regenerรกciu ลกportovcov. Je tu aj veฤพkรก technologickรก miestnosลฅ s nรกroฤnou bazรฉnovou technolรณgiou. Na prvom poschodรญ sรบ posilลˆovลˆa, dve kancelรกrie a zasadaฤka. Z tรฝchto miestnostรญ je cez priestrannรฉ zasklenia dobrรฝ vรฝhฤพad na bazรฉn, takลพe zรกpas moลพno sledovaลฅ aj odtiaฤพto. Na tomto poschodรญ sa nachรกdzajรบ aj ubytovacie priestory s kompletnรฝm sociรกlnym zabezpeฤenรญm pre 32 ลกportovcov a dvoch trรฉnerov. Na druhom poschodรญ je reลกtaurรกcia s vรฝhฤพadom na bazรฉn s priestrannou letnou terasou, z ktorej vidieลฅ exteriรฉrovรฉ tenisovรฉ kurty. Objekt je vybavenรฝ kvalitnou รบpravou vody, klimatizรกciou, vetranรญm a odsรกvanรญm jednotlivรฝch priestorov. Vzduchotechnika haly bazรฉna zabezpeฤuje filtrรกciu, ohrev, odvlhฤenie, prรญvod a odvod vzduchu do danรฉho priestoru. Jej hlavnou funkciou je รบprava vzduchu a oddelenie stรบpajรบcich vodnรฝch pรกr od stropnej polykarbonรกtovej konลกtrukcie, kde by mohlo dochรกdzaลฅ ku kondenzรกcii.

V areรกli okolo NCHZ Arรฉny s kapacitou 500 nรกvลกtenรญkov v letnej sezรณne sรบ okrem spomรญnanรฝch tenisovรฝch kurtov, ktorรฉ patria NCHZ a takisto budรบ k dispozรญcii ลกportovcom, aj kรบpaliskรก s kapacitou 500 ฤพudรญ, trรกvnatรก plocha s mnoลพstvom stromov a ฤalลกie ลกportoviskรก. Vedฤพa kurtov sa mรก vybudovaลฅ multifunkฤnรฉ ihrisko s umelรฝm trรกvnikom. Zaujรญmavosลฅou sรบ priehฤพady do areรกlu z hlavnej cesty a priฤพahlรฉho chodnรญka pomedzi bytovku a krytรฝ bazรฉn a pomedzi bytovku a dom kultรบry, ktorรฉ pomรดลพu k ฤพahkej orientรกcii nรกvลกtevnรญkov. Zeleลˆ vytvorรญ vizuรกlnu bariรฉru oddeฤพujรบcu tento areรกl a technologickรฉ objektx priemyselnรฉho areรกlu NCHZ na juhu รบzemia.

Vรฝstavba NCHZ Arรฉny sa financovala systรฉmom public private partnership zo zdrojov Ministerstva ลกkolstva SR a NCHZ, a. s., Novรกky a vรฝลกka nรกkladov na vรฝstavbu dosiahla pribliลพne 80 mil. Sk.

Nรกzov stavby: NCHZ Arรฉna, Nรกrodnรฉ centrum vodnรฉho pรณla SR
Miesto: Novรกky
Charakteristika: Centrum pre vodnรฉ pรณlo s celoroฤnou prevรกdzkou, ลกpeciรกlne urฤenรฉ pre vrcholovรฝch ลกportovcov a na medzinรกrodnรฉ zรกpasy
Investor: Ministerstvo ลกkolstva SR (50 %) a NCHZ, a. s. Novรกky (50 %) โ€“ PPP
Generรกlny projektant: NOVING NOVรKY, spol. s r. o.
Architekt: Ing. arch. Juraj Kiaba, NOVING NOVรKY, spol. s r. o.
Oceฤพovรฉ konลกtrukcie:
Ing. Jaroslav Repa, STAVOKOV PROJEKT, s. r. o. Trenฤรญn
Betรณnovรฉ konลกtrukcie: Ing. Rudolf Babulรญk, STAVOKOV PROJEKT, s. r. o. Trenฤรญn
Elektroinลกtalรกcia: Ing. Katarรญna Luprichovรก, NOVING NOVรKY, spol. s r. o. Novรกky
Vzduchotechnika a vykurovanie: Ing. Vladimรญr Vlaฤuลกka, LEDEX, s. r. o. Prievidza
Generรกlny dodรกvateฤพ, realizaฤnรก spoloฤnosลฅ: PRIEMSTAV STAVEBNร, a. s. Novรกky
Manaลพรฉr stavby: Milan Vaskรฝ, PRIEMSTAV STAVEBNร, a. s. Novรกky
Technickรฝ dozor: Ing. Karol ล evc, NOVING NOVรKY, spol. s r. o.
Dozor investora: Ing. Stanislav Solฤรกni, NCHZ, a. s. Novรกky, Eduard Prelovskรฝ, TJ NCHZ
Zahรกjenie stavby: oktรณber 2002
Ukonฤenie stavby: mรกj 2006
Nรกklady na realizรกciu: pribliลพne 80 mil. Sk

Subdodรกvatelia:
Pohฤพadovรฝ betรณn: PRIEMSTAV STAVEBNร, a.s., Novรกky
Debnenie na pohฤพadovรฝ betรณn: PERI, s. r. o., Bratislava
Oceฤพovรก konลกtrukcia haly: UNISTAV, a. s. Prievidza
Koฤพajovรฉ drรกhy haly: ลฝERIAVY โ€“ Jaroslav Beneลก, Banskรก Bystrica
Streลกnรก krytina: firma ZENIT, s. r. o. Prievidza (polykarbonรกt haly)
Oknรก: ALUPLAST (hlinรญkovรฉ Schลฑco profily), ALFAPLAST (plastovรฉ profily NCHZ), PYROBATIS (poลพiarne dvere)
Dvere a nรกbytok: LIGN ART, s. r. o., Prievidza
Podlahy: FORBO, Praha
Bazรฉny: plaveckรฝ bazรฉn materiรกl FATRAFOL, dodรกvateฤพ firma LEMNIX, s. r. o., Partizรกnske, neplaveckรฝ bazรฉn keramika AGROB BUCHTAL
Technolรณgia รบpravy vody: AQUAMONT, Sabinov
Vzduchotechnika: zariadenie GEA, dodรกvka OMING, s. r. o., ลฝilina
Vypรญnaฤe: ABB Alpha Nea
Svietidlรก: DELTA LIGHT, firma ERILUM, Bratislava
Dlaลพba: SEMMELROCK a PREMAC dlaลพba Forum
EPS: RODA Slovensko, s. r. o.

Martina Cifrovรก
Foto: Peter Kaลกtรญl
