Hydraulickรฉ vyvรกลพenie po zateplenรญ bytovรฉho domu

Ak sa vyvรกลพenie realizuje v nedostatoฤnom rozsahu, nemรดลพe plniลฅ svoj รบฤel, ฤรญm sa zรกroveลˆ predlลพuje nรกvratnosลฅ zateplenia.

รšฤelom hydraulickรฉho vyvรกลพenia po zateplenรญ je prispรดsobiลฅ vรฝkon vykurovacej sรบstavy zmenenรฝm tepelnotechnickรฝm vlastnostiam domu po zateplenรญ. Vรฝkon vykurovacej sรบstavy moลพno zmeniลฅ veฤพkosลฅou vykurovacรญch telies alebo znรญลพenรญm teploty vykurovacej vody, resp. znรญลพenรญm prietoku vykurovacej vody.

Ak projektovรฉ rieลกenie nezabezpeฤรญ dostatoฤnรฉ znรญลพenie tepelnรฉho vรฝkonu, nezodpovedรก potom potrebรกm hydraulickรฉho vyvรกลพenia po zateplenรญ, spรดsobuje prevรกdzkovรฉ problรฉmy, zvyลกuje spotrebu tepla a predlลพuje ekonomickรบ nรกvratnosลฅ zateplenia.

Prispรดsobenie vykurovacej sรบstavy zmenenรฝm tepelnotechnickรฝm vlastnostiam domu po zateplenรญ vplรฝva dominantnรฝm spรดsobom na energetickรบ hospodรกrnosลฅ vykurovania, ฤรญm podmieลˆuje ekonomickรบ nรกvratnosลฅ celรฉho zateplenia.

รšฤel a vรฝznam hydraulickรฉho vyvรกลพenia po zateplenรญ

Zateplenรญm sa zmenลกili tepelnรฉ straty budovy. Ak je zateplenie kvalitnรฉ a zodpovedรก platnรฝm predpisom, potom ide o zmenลกenie rรกdovo na polovicu predchรกdzajรบcich tepelnรฝch strรกt. Aby sa znรญลพenie tepelnรฝch strรกt prejavilo aj skutoฤnou รบsporou tepla, treba prispรดsobiลฅ vykurovaciu sรบstavu zmenenรฝm vlastnostiam domu.

Predovลกetkรฝm je potrebnรฉ znรญลพiลฅ tepelnรฝ vรฝkon vykurovacej sรบstavy. Ak sa vykonajรบ nedostatoฤnรฉ opatrenia, do domu sa tlaฤรญ nadmernรฉ mnoลพstvo tepla, ktorรฉ spรดsobuje zvรฝลกenรบ spotrebu a nedovoฤพuje ju znรญลพiลฅ na takรบ รบroveลˆ, akรก zodpovedรก kvalite zateplenia.

Ako znรญลพiลฅ vรฝkon vykurovacej sรบstavy?

V princรญpe existujรบ tri moลพnosti, ako znรญลพiลฅ vรฝkon vykurovacej sรบstavy:

  1. Zmenลกenie plochy vykurovacรญch telies โ€“ pรดvodnรฉ radiรกtory, dimenzovanรฉ na nezateplenรฝ stav, sa vymenia za radiรกtory dimenzovanรฉ na zateplenรฝ stav. Novรฉ radiรกtory budรบ maลฅ oproti pรดvodnรฝm pribliลพne poloviฤnรบ veฤพkosลฅ. Tรกto moลพnosลฅ sa zvyฤajne nevyuลพรญva, pretoลพe existujรบ inรฉ moลพnosti, ako znรญลพiลฅ vรฝkon existujรบcich โ€žveฤพkรฝchโ€œ radiรกtorov.
  2. Znรญลพenie teploty vykurovacej vody โ€“ nastavenie inej vykurovacej krivky. Tรกto moลพnosลฅ je vyuลพiteฤพnรก pri domoch s vlastnรฝm zdrojom tepla, domovou kotolลˆou, domovou OST. V prรญpade spoloฤnรฉho zdroja tepla musรญ byลฅ dom vybavenรฝ domovou regulaฤnou stanicou.
  3. Znรญลพenie prietoku vykurovacej vody je poslednou moลพnosลฅou, ak sa nepouลพije ลพiadna z predchรกdzajรบcich moลพnostรญ.

Najฤastejลกie sรบ prรญpady, keฤ je dom zรกsobovanรฝ teplom na vykurovanie zo spoloฤnรฉho tepelnรฉho zdroja s centrรกlnou regulรกciou teploty vykurovacej vody pre vลกetky zรกsobovanรฉ domy, zateplenรฉ aj nezateplenรฉ. To znamenรก, ลพe nastavenรก vykurovacia krivka zodpovedรก potrebรกm nezateplenรฝch domov.

V takรฝchto domoch sa musรญ uplatniลฅ moลพnosลฅ 2, tzn. musรญ sa vybudovaลฅ domovรก regulaฤnรก stanica, alebo moลพnosลฅ 3, tzn. znรญลพi sa prietok vykurovacej vody. ฤŽalej sa budeme podrobne venovaลฅ moลพnosti 3.

O koฤพko treba znรญลพiลฅ prietok?

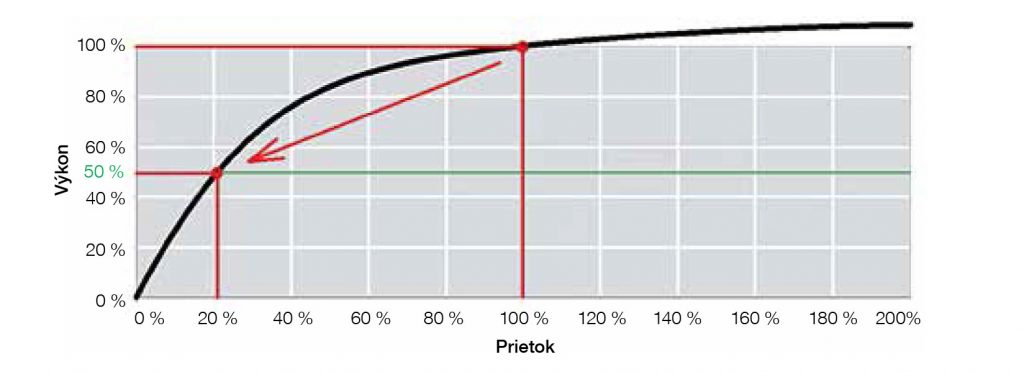

Medzi zniลพovanรญm vรฝkonu (vykurovacieho telesa, ale aj celej vykurovacej sรบstavy) a prietokom nie je priama รบmera. Zniลพovanie vรฝkonu je รบmernรฉ sรบฤinu prietoku a teplotnรฉho rozdielu, รบbytku teploty medzi prรญvodom a spiatoฤkou. Zniลพovanie prietoku spรดsobuje, ลพe voda cez radiรกtor pretekรก pomalลกie, dlhลกรญ ฤas odovzdรกva teplo a v dรดsledku toho viac chladne.

ฤŒรญm je prietok pomalลกรญ, tรฝm vรคฤลกรญ je รบbytok teploty. Preto vรฝkon klesรก oveฤพa pomalลกie ako prietok. Znรญลพenie prietoku o 50 % znamenรก znรญลพenie vรฝkonu o nepatrnรฝch 15 %. Ak chceme znรญลพiลฅ vรฝkon o jednu tretinu, prietok musรญme znรญลพiลฅ o dve tretiny. Ak chceme znรญลพiลฅ vรฝkon o polovicu, prietok musรญme znรญลพiลฅ o viac ako tri ลกtvrtiny z vรฝchodiskovรฉho stavu pred zateplenรญm.

Z toho vyplรฝva veฤพmi vรฝznamnรก zmena v poลพiadavkรกch na vlastnosti vyvaลพovacรญch armatรบr. Mnohรฉ armatรบry, ktorรฉ mohli byลฅ vyhovujรบce pred zateplenรญm โ€“ boli dimenzovanรฉ na usmernenie pรดvodnรฝch veฤพkรฝch prietokov โ€“, nedokรกลพu usmerniลฅ poลพadovanรฉ nรญzke prietoky potrebnรฉ po zateplenรญ. Zmeny nastavenia treba vykonaลฅ jednak na radiรกtoroch (termostatickรฝch ventiloch), jednak v systรฉme regulรกcie diferenฤnรฉho tlaku.

Obnova Smelik

Zmeny v systรฉme regulรกcie diferenฤnรฉho tlaku

รšฤelom systรฉmu regulรกcie diferenฤnรฉho tlaku je vytvoriลฅ sprรกvne pracovnรฉ podmienky pre termostatickรฉ ventily, aby neboli pri ฤinnosti nรกsilne pretlรกฤanรฉ nadmernรฝm tlakom. Zmena v poลพiadavkรกch na nastaviteฤพnรฉ parametre po zateplenรญ je takรก zรกvaลพnรก, ลพe systรฉmy regulรกcie diferenฤnรฉho tlaku navrhnutรฉ na stav pred zateplenรญm nemรดลพu vyhovovaลฅ potrebรกm hydraulickรฉho vyvรกลพenia po zateplenรญ.

Regulรกtory diferenฤnรฉho tlaku pri veฤพmi nรญzkych prietokoch (z pohฤพadu pรดvodnรฉho dimenzovania) strรกcajรบ schopnosลฅ udrลพiavaลฅ poลพadovanรฝ diferenฤnรฝ tlak. Tรฝm strรกcajรบ aj schopnosลฅ โ€žobranyโ€œ domu proti natlรกฤaniu nadmernรฉho mnoลพstva tepla. Dรดsledkom je hluk termostatickรฝch ventilov a vysokรก spotreba tepla. V niektorรฝch prรญpadoch je moลพnรก vรฝmena regulรกtorov za inรฉ, tie s vyhovujรบcim regulaฤnรฝm rozsahom.

V niektorรฝch prรญpadoch, kde je vรฝmena regulรกtorov โ€žkus za kusโ€œ neefektรญvna a drahรก, je vhodnรก zmena spรดsobu regulรกcie diferenฤnรฉho tlaku s vyuลพitรญm menลกieho poฤtu novรฝch regulรกtorov. Sรบฤasลฅou zmeny v systรฉme regulรกcie diferenฤnรฉho tlaku musรญ byลฅ aj zmena nastavenia na vลกetkรฝch statickรฝch (ruฤnรฝch) vyvaลพovacรญch ventiloch.

Zmeny nastavenia na radiรกtorovรฝch termostatickรฝch ventiloch

V prรญpade, ak sรบ v dome namontovanรฉ termostatickรฉ ventily, ktorรฝch rozsah nastavenia vyhovuje aj nastaveniu po zateplenรญ, je potrebnรฉ vykonaลฅ na nich zmenu nastavenia. Ak sรบ v dome namontovanรฉ inรฉ termostatickรฉ ventily, ktorรฝch rozsah nastavenia nevyhovuje nastaveniu po zateplenรญ, je potrebnรฉ vymeniลฅ ich za ventily s potrebnรฝm rozsahom nastavenia.

Opatrenia v nedostatoฤnom rozsahu

ฤŒo ak sa ako hydraulickรฉ vyvรกลพenie po zateplenรญ vykonajรบ opatrenia v nedostatoฤnom rozsahu?
Zvyฤajne ide o opatrenia:

  • bez nastavenia aลพ na รบrovni radiรกtorov v bytoch,
  • s pouลพitรญm existujรบcich radiรกtorovรฝch ventilov bez moลพnosti zmeny nastavenia alebo s nevyhovujรบcim rozsahom nastavenia.

Kฤพรบฤovรฝ problรฉm spoฤรญva v tom, ลพe nevyhovujรบcimi termostatickรฝmi ventilmi sa nedรก dosiahnuลฅ potrebnรฉ usmernenie prietokov. Zateplenรญm sa poลพadovanรฉ prietoky pre jednotlivรฉ radiรกtory neznรญลพili rovnako. Pomery sa zmenili. Ventilmi, ktorรฉ nemajรบ moลพnosลฅ zmeny nastavenia, sa sprรกvne prietoky nastaviลฅ nedajรบ.

Obmedziลฅ prietoky len na pรคte domu, stรบpaฤky alebo vetvy a nemaลฅ garanciu sprรกvneho rozdelenia vnรบtri domu/stรบpaฤky/vetvy znamenรก, ลพe cez niektorรฉ radiรกtory prejde nadbytok oproti poลพadovanรฉmu prietoku, ฤo, samozrejme, chรฝba inรฝm radiรกtorom. Takรฉto nastavenie by urฤite neprinieslo spokojnosลฅ, vรคฤลกia ฤasลฅ domu by nekรบrila.

Ak dom nie je schopnรฝ pracovaลฅ s nรญzkymi prietokmi, nie je moลพnรฉ dostatoฤne znรญลพiลฅ tepelnรฝ vรฝkon vykurovacej sรบstavy, ฤo je hlavnรฝ zmysel vyvรกลพenia po zateplenรญ. Vysokรฝ prietok = nadmernรฝ vรฝkon = nadmernรก spotreba = nedostatoฤnรฉ รบspory = zlรก nรกvratnosลฅ zateplenia.

Inลกtalรกcia regulaฤnรฉho zariadenia na znรญลพenie teploty vykurovacej vody (moลพnosลฅ 2) nie je nรกhradou za zmenu prednastavenia na termostatickรฝch ventiloch a za zmenu v systรฉme regulรกcie diferenฤnรฉho tlaku. Regulaฤnรฉ zariadenie umoลพลˆuje prevรกdzkovaลฅ vykurovaciu sรบstavu po zateplenรญ pri podobnรฝch prietokoch (ale s niลพลกou teplotou vykurovacej vody) ako pred zateplenรญm.

Zateplenรญm sa menรญ pomer tepelnรฝch strรกt medzi miestnosลฅami, ฤomu treba prispรดsobiลฅ prednastavenia termostatickรฝch ventilov. Ak sรบ armatรบry na hydraulickรฉ vyvรกลพenie starรฉ, opotrebovanรฉ, je asi mรกrne oฤakรกvaลฅ, ลพe budรบ maลฅ rovnakรฉ vlastnosti ako novรฉ.

Ak je technickรฉ rieลกenie zaloลพenรฉ na pouลพitรญ existujรบcich armatรบr, musรญ sa preukรกzaลฅ, ลพe armatรบry sรบ funkฤnรฉ a plnia svoj รบฤel. Zateplenie je veฤพmi drahรฉ na to, aby รบspory tepla zlyhali na nefunkฤnosti starรฝch armatรบr vo vykurovacej sรบstave.

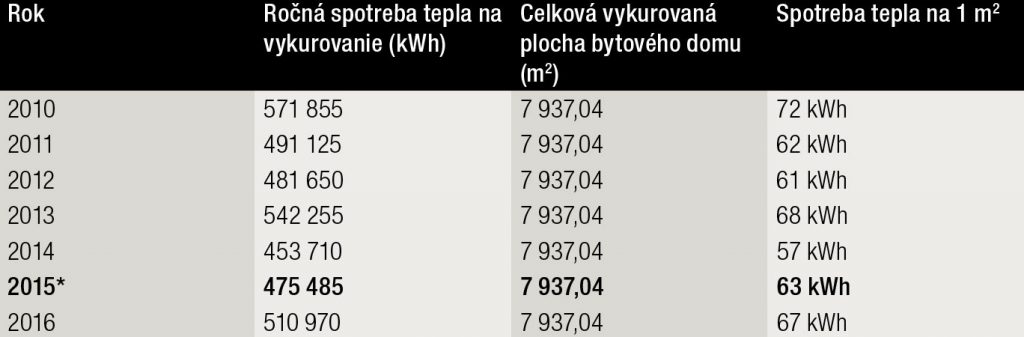

Tab. Spotreba tepla vย bytovom dome pred aย po zateplenรญ
Tab. Spotreba tepla vย bytovom dome pred aย po zateplenรญ |

Prรญklady z praxe

  1. Projektant vyrieลกil znรญลพenie vรฝkonu elegantne โ€“ na papieri. Zvolil si inรฉ vรฝpoฤtovรฉ teplotnรฉ parametre, niลพลกiu teplotu vykurovacej vody, znรญลพil aj รบbytok teploty. Vรฝslednรฝ prietok bol teda vyลกลกรญ ako pred zateplenรญm. Vรดbec ho netrรกpilo, ลพe dom je pripojenรฝ na zdroj tepla spolu s nezateplenรฝmi domami, a na pรคtu domu nenavrhol ลพiadne zariadenie na znรญลพenie teploty vykurovacej vody. Vรฝsledok: Systรฉm musel reรกlne pracovaลฅ s oveฤพa niลพลกรญmi prietokmi, termostatickรฉ hlavice sa zatvรกrali, ako vlรกdali, avลกak predimenzovanรฝ, a preto nefunkฤnรฝ systรฉm regulรกcie diferenฤnรฉho tlaku im v tom รบฤinne brรกnil. Vลกetko sprevรกdzala vysokรก hluฤnosลฅ systรฉmu a zanedbateฤพnรฉ รบspory tepla oproti stavu pred zateplenรญm.
  2. Projektant sa odhodlal znรญลพiลฅ prietok oproti stavu pred zateplenรญm o โ€žzรกvratnรฝchโ€œ 15 %. Jedna chyba vyvolรกva reลฅazec ฤalลกรญch chรฝb โ€“ logicky mu z toho vyplynulo, ลพe na termostatickรฝch ventiloch netreba meniลฅ ลพiadne prednastavenia a existujรบce regulรกtory diferenฤnรฉho tlaku staฤรญ โ€žjemne pohladkaลฅโ€œ. Znรญลพenie prietoku o 15 % znamenรก znรญลพenie vรฝkonu o 3 %. Robil by niekto zateplenie, aby znรญลพil tepelnรฉ straty o 3 %? ฤŒo na tom, ลพe regulรกtory majรบ 15 rokov a na prvรฝ ani na druhรฝ pohฤพad nebudia dรดveru, ลพe by boli funkฤnรฉ? Overenie funkฤnosti regulรกtorov meranรญm by bola asi poลพiadavka z inej galaxie. To by sa asi projektant musel zdvihnรบลฅ od poฤรญtaฤa a vedieลฅ posรบdiลฅ stav, nielen odkresliลฅ predchรกdzajรบci projekt hydraulickรฉho vyvรกลพenia.
  3. Zatepฤพovacia firma ako generรกlny dodรกvateฤพ obnovy si dala spraviลฅ hydraulickรฉ vyvรกลพenie subdodรกvateฤพmi โ€“ projektantom, ktorรฝ ponรบkol najniลพลกiu cenu, a montรกลพnou firmou, ktorรก ponรบkla (ako inak) najniลพลกiu cenu. Pouลพili termostatickรฉ ventily bez prednastavenia, obrovskรฉ mnoลพstvo ruฤnรฝch vyvaลพovacรญch ventilov, ลพiadnu regulรกciu diferenฤnรฉho tlaku. Dva roky po zateplenรญ sa nedosiahli ลพiadne รบspory tepla, ฤพudia sa sลฅaลพovali na hluk. Projektant a montรกลพnici hรกdzali vinu navzรกjom na seba, montรกลพna firma sa zakrรกtko โ€žstratilaโ€œ. Po nekoneฤnรฝch reklamรกciรกch obyvateฤพov bola zatepฤพovacia firma donรบtenรก daลฅ spraviลฅ รบplne novรฉ hydraulickรฉ vyvรกลพenie renomovanej firme na vlastnรฉ nรกklady. Z predtรฝm namontovanรฝch armatรบr sa niฤ nepouลพilo, zbytoฤnรฉ armatรบry sa museli najskรดr demontovaลฅ.

ฤŒo z toho vyplรฝva?

Hydraulickรฉ vyvรกลพenie v nedostatoฤnom rozsahu, ktorรฉ nezniลพuje vรฝkon vykurovacej sรบstavy tak, aby zodpovedal vlastnostiam zateplenรฉho domu, neplnรญ svoj รบฤel, nedosahuje รบspory, a tรฝm predlลพuje nรกvratnosลฅ zateplenia. Nedostatoฤnรฉ opatrenia sรบ โ€žlacnejลกieโ€œ len zdanlivo. Nรญzke prvotnรฉ nรกklady sa vypomstia v prevรกdzkovรฝch problรฉmoch a dlhodobo vo vyลกลกรญch nรกkladoch na vykurovanie.

ฤŒo sa nedรก pokladaลฅ za hydraulickรฉ vyvรกลพenie po zateplenรญ?
Jednoznaฤne ide o tieto prรญpady:
1. Ak technickรฝm rieลกenรญm nie je zabezpeฤenรฉ dostatoฤnรฉ znรญลพenie vรฝkonu vykurovacej sรบstavy, zodpovedajรบce kvalite zateplenia.
2. Ak vรฝkon vykurovacej sรบstavy zostรกva nadmernรฝ.
3. Ak nie je sรบฤasลฅou technickรฉho rieลกenia inลกtalรกcia regulaฤnรฉho zariadenia na znรญลพenie teploty vykurovacej vody alebo na znรญลพenie prietokov najmenej o 50 % oproti stavu pred zateplenรญm so zodpovedajรบcou vรฝmenou armatรบr.
4. Ak rieลกenie rรกta s vyuลพitรญm starรฝch armatรบr, ktorรฝch ลพivotnosลฅ sa skonฤila. Takรฉto rieลกenie nemoลพno pokladaลฅ za rieลกenie zodpovedajรบce celkovej obnove domu a zatepleniu.
Prรญspevok bol prednesenรฝ na konferencii Vykurovanie 2018.
Text + obrรกzok: Ing. Juraj ล melรญk, konateฤพ spoloฤnosti THERMO-ECO-ENGINEERING, s. r. o.

ฤŒlรกnokย  bol uverejnenรฝ v ฤasopise Sprรกva budov 1/2019.
