Ako na montรกลพ stenovรฝch panelov? (pracovnรฝ postup)

Partneri sekcie:

Stavebnรฉ procesy ovplyvลˆuje mnoลพstvo faktorov. Patrรญ medzi ne napr. nedostatok kvalifikovanej pracovnej sily, tlak na znรญลพenie nรกkladov a skrรกtenie ฤasu vรฝstavby.

Z tohto hฤพadiska zรญskavajรบ dรดleลพitosลฅ stavebnรฉ materiรกly, ako sรบ napr. masรญvne prefabrikovanรฉ dielce na bรกze autoklรกvovanรฉho pรณrobetรณnu s konลกtrukฤnou vรฝstuลพou. ล tandardne sa stenovรฉ panely vyrรกbajรบ v ลกรญrke 500 a 600 mm a vรฝลกke 2 620 mm.

Zรกroveลˆ moลพno vyrobiลฅ na mieru panely s vรฝลกkou v rozpรคtรญ od 2 400 do 2 960 mm v module po 20 mm, a to pri ลกรญrke 500 aj 600 mm. Pri dimenzovanรญ stenovรฝch panelov je potrebnรฉ dodrลพiavaลฅ minimรกlnu hrรบbku stien a navrhnรบลฅ priestorovรฉ stuลพenie budovy podฤพa STN EN 1996.

Na presnosลฅ a kvalitu steny mรก zรกsadnรฝ vplyv presnรฉ vyhotovenie prvรฉho radu.

Ak z dรดvodu stability alebo tepelnej, akustickej a protipoลพiarnej ochrany nie sรบ potrebnรฉ hrubลกie steny, stanovรญ sa minimรกlna hrรบbka steny v zรกvislosti od konลกtrukฤnej vรฝลกky (vรฝลกka medzi hornou hranou nedokonฤenej podlahy a dolnou hranou stropu).

Minimรกlnu hrรบbku steny zรกroveลˆ urฤujรบ vzdialenosti medzi stuลพujรบcimi stenami. Stuลพenie budovy je na kaลพdom poschodรญ dosiahnutรฉ statickรฝm spolupรดsobenรญm stien a stropnรฝch dosiek.

Info o materiรกli: Vystuลพenรฉ stenovรฉ dielce na bรกze pรณrobetรณnu urฤenรฉ na vรฝstavbu vnรบtornรฝch a vonkajลกรญch nosnรฝch stien a vyrรกbanรฉ na mieru: max. vรฝลกka 2 960 mm, hladkรฉ styฤnรฉ plochy, vystuลพenรฉ konลกtrukฤnou vรฝstuลพou, deklarovanรก hodnota tepelnej vodivosti ฮป10,dry = 0,16 W/(m . K).

Prรญprava montรกลพe

Panely sรบ v balenรญ zviazanรฉ pรกskami, uloลพenรฉ a prepravovanรฉ na paletรกch naleลพato na styฤnej ploche. Na stavbe moลพno skladovaลฅ zapรกskovanรฉ neporuลกenรฉ balenia len na rovnรฝch spevnenรฝch plochรกch a maximรกlne v dvoch vrstvรกch. Ucelenรฉ balenia moลพno z kamiรณna vykladaลฅ vysokozdviลพnรฝm vozรญkom.

Na manipulรกciu s baleniami na stavbe moลพno pouลพiลฅ rovnako vysokozdviลพnรฝ alebo paletovรฝ vozรญk. Pri naskladลˆovanรญ a rozmiestลˆovanรญ balenรญ do podlaลพรญ je potrebnรฉ reลกpektovaลฅ pokyny projektanta, aby nedoลกlo k lokรกlnemu preลฅaลพeniu existujรบcich stropnรฝch konลกtrukciรญ. Na presun a rozmiestลˆovanie paliet s materiรกlom po podlaลพiach je vhodnรฝ paletovacรญ vozรญk alebo autoลพeriav.

Budete potrebovaลฅ

  • Stenovรฉ panely (Stenovรฉ panely Ytong SWE ลกtandardnรฝ vรฝrobok SWE 250,ย rozmery (d ร— ลก ร— h): 2 620 ร— 598 ร— 250 mm alebo 2 620 ร— 498 ร— 250 mm, m2 za 62,74 โ‚ฌ, Stenovรฉ panely Ytong SWE atypickรฝ vรฝrobok SWE 300 rozmery (d ร— ลก ร— h): 2 440 aลพ 2 960 ร— 598/498 ร— 300 mm, m2 za 91,20 โ‚ฌ,ย Stenovรฉ panely Ytong SWE atypickรฝ vรฝrobok SWE 250ย rozmery (d ร— ลก ร— h): 2 440 aลพ 2 960 ร— 598/498 ร— 300 mm, m2 za 78 โ‚ฌ,ย Stenovรฉ panely Ytong SWE doplnkovรฝ vรฝrobok SWE 300ย rozmery (d ร— ลก ร— h): 2 000/2 250/2 500 ร— 250 ร— 300 mm, m2 za 201,60 โ‚ฌ,ย Stenovรฉ panely Ytong SWE doplnkovรฝ vรฝrobok SWE 250, rozmery (d ร— ลก ร— h): 2 000/2 250/2 500 ร— 250 ร— 250 mm, m2 za 168 โ‚ฌ
  • Zakladacie tvรกrnice (Ytong Start, rozmery (d ร— ลก ร— v): 599 ร— 300 ร— 124 mm alebo 599 ร— 250 ร— 124 mm, m2ย  od 53,80 โ‚ฌ)
  • Zakladacia malta (Ytong zakladacia malta tepelnoizolaฤnรก,ย papierovรฉ vrece 15 kg,13,38 โ‚ฌ)
  • Murovacia malta (Ytong fix P malta na panely, papierovรฉ vrece 25 kg, 33,02 โ‚ฌ)
  • Plechovรก spojka
  • Nรกradie (vysokozdviลพnรฝ vozรญk,ย zรกves na uchopenie stenovรฝch prvkov SWEYH_SWE_200-300-1_E-I,ย autoลพeriav,ย vrtรกk do pรณrobetรณnu, nivelaฤnรก sรบprava, vedro, elektrickรฉ mieลกadlo,ย murรกrska lyลพica (Ytong murรกrska lyลพica na panely),ย metliฤka,ย vodovรกha,ย podpery, gumenรฉ kladivo,ย montรกลพne samonosnรฉ klieลกte Jumbo)

Montรกลพ stien

Montรกลพ stien z panelov vyลพaduje montรกลพny plรกn. Na presnosลฅ a kvalitu steny mรก zรกsadnรฝ vplyv presnรฉ vyhotovenie prvรฉho radu, ktorรฉho hrรบbku je potrebnรฉ zohฤพadniลฅ vo vรฝลกke panelov.

Na vyhotovenie prvรฉho radu sรบ urฤenรฉ maloformรกtovรฉ zakladacie tvรกrnice s minimรกlnou pevnosลฅou P4-550 v hladkom vyhotovenรญ (napr. Ytong Start s vรฝลกkou 125 mm) do tepelnoizolaฤnej zakladacej malty. Styฤnรฉ ลกkรกry tvรกrnic prvej vrstvy sa k sebe lepia tieลพ touto maltou, ktorรก sa nanรกลกa v hrรบbke do 10 mm.

Zdvรญhaลฅ panely alebo akokoฤพvek s nimi manipulovaลฅ bez pouลพitia zรกvesu je zakรกzanรฉ.

Stenovรฉ nosnรฉ panely sa lepia murovacou maltou na panely. Na vyhotovenie prvรฉho radu moลพno pouลพiลฅ aj vyrovnรกvaciu nivelaฤnรบ sรบpravu a panely ukladaลฅ priamo do vrstvy lepiacej malty na panely. Na zdvรญhanie a presรบvanie panelov z palety na miesto osadenia sa pouลพรญva autoลพeriav alebo elektrickรฝ miniลพeriav s รบnosnosลฅou prispรดsobenou hmotnosti panelu vrรกtane ลกpeciรกlneho zรกvesu na uchopenie stenovรฝch prvkov.

Zdvรญhaลฅ panely alebo akokoฤพvek s nimi manipulovaลฅ bez pouลพitia zรกvesu je zakรกzanรฉ. Na osadenie tล•ลˆa zรกvesu do panelu treba na stavbe vyvล•taลฅ do panelu otvor ร˜ 60 mm (s toleranciou +10/-0 mm). Osovรก vzdialenosลฅ otvoru je v rozpรคtรญ 1 050 (ยฑ50) mm od hornej plochy panelu.

Otvor na zapustenie tล•ลˆa sa vyvล•ta do hฤบbky h = hrรบbka panelu mรญnus 50 mm. Vล•tanie sa vykonรกva vrtรกkom na pรณrobetรณn do panelu uloลพenรฉho na palete. Po osadenรญ panelu na miesto sa pomocou vodovรกhy panel vyrovnรก do zvislej polohy, priฤom sa prekontroluje zvislosลฅ styฤnej ลกkรกry a rovina steny. Poloha panelu sa skoriguje gumenรฝm kladivom.

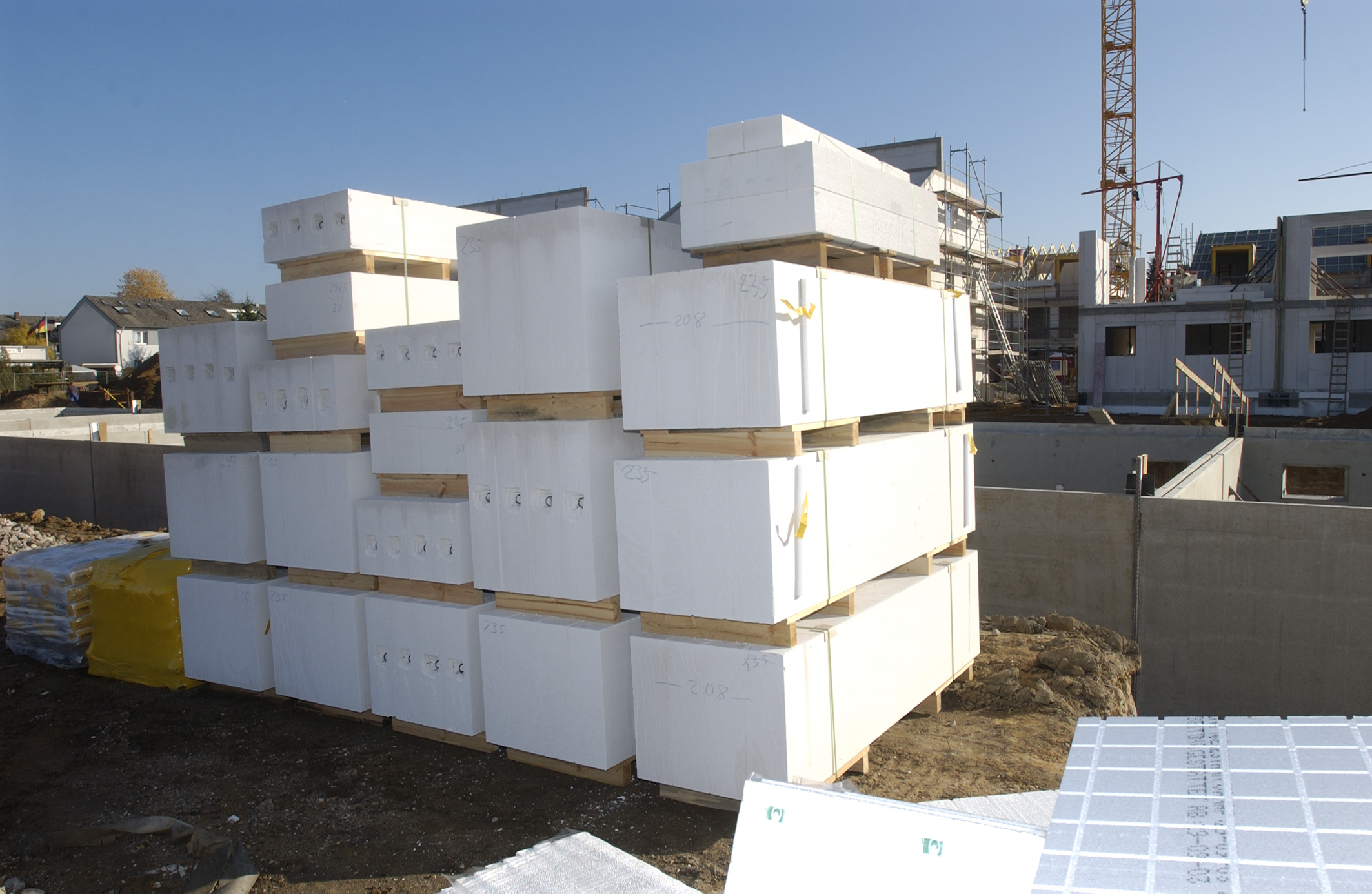

01 Uskladnenie panelov na stavenisku

Na stavbe sa skladujรบ zapรกskovanรฉ neporuลกenรฉ balenia panelov na paletรกch uloลพenรฝch naleลพato na styฤnej ลกkรกre len na rovnรฝch spevnenรฝch plochรกch a maximรกlne v dvoch vrstvรกch. O poradรญ dodรกvok rozhodne vedenie stavby podฤพa harmonogramu.

01 Uskladnenie panelov na stavenisku
01 Uskladnenie panelov na stavenisku | Zdroj: Xella

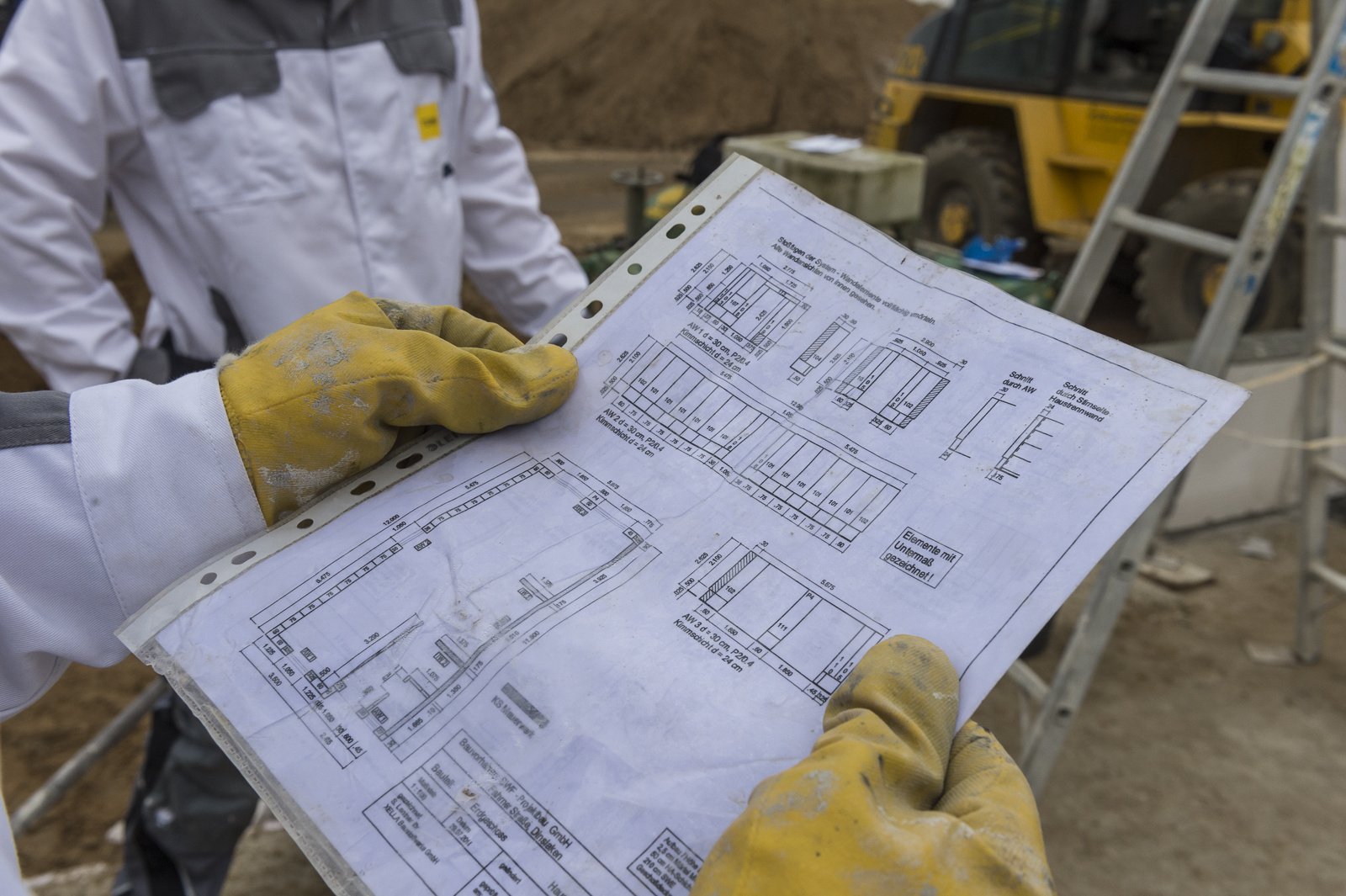

02 Montรกลพny plรกn

Pred montรกลพou prefabrikovanรฝch panelov sa vypracuje montรกลพny plรกn โ€“ podrobnรฝ vzorovรฝ rozkres stien, z ktorรฉho sa vychรกdza uลพ pri vรฝrobe panelov.

02 Montรกลพny plรกn
02 Montรกลพny plรกn | Zdroj: Xella

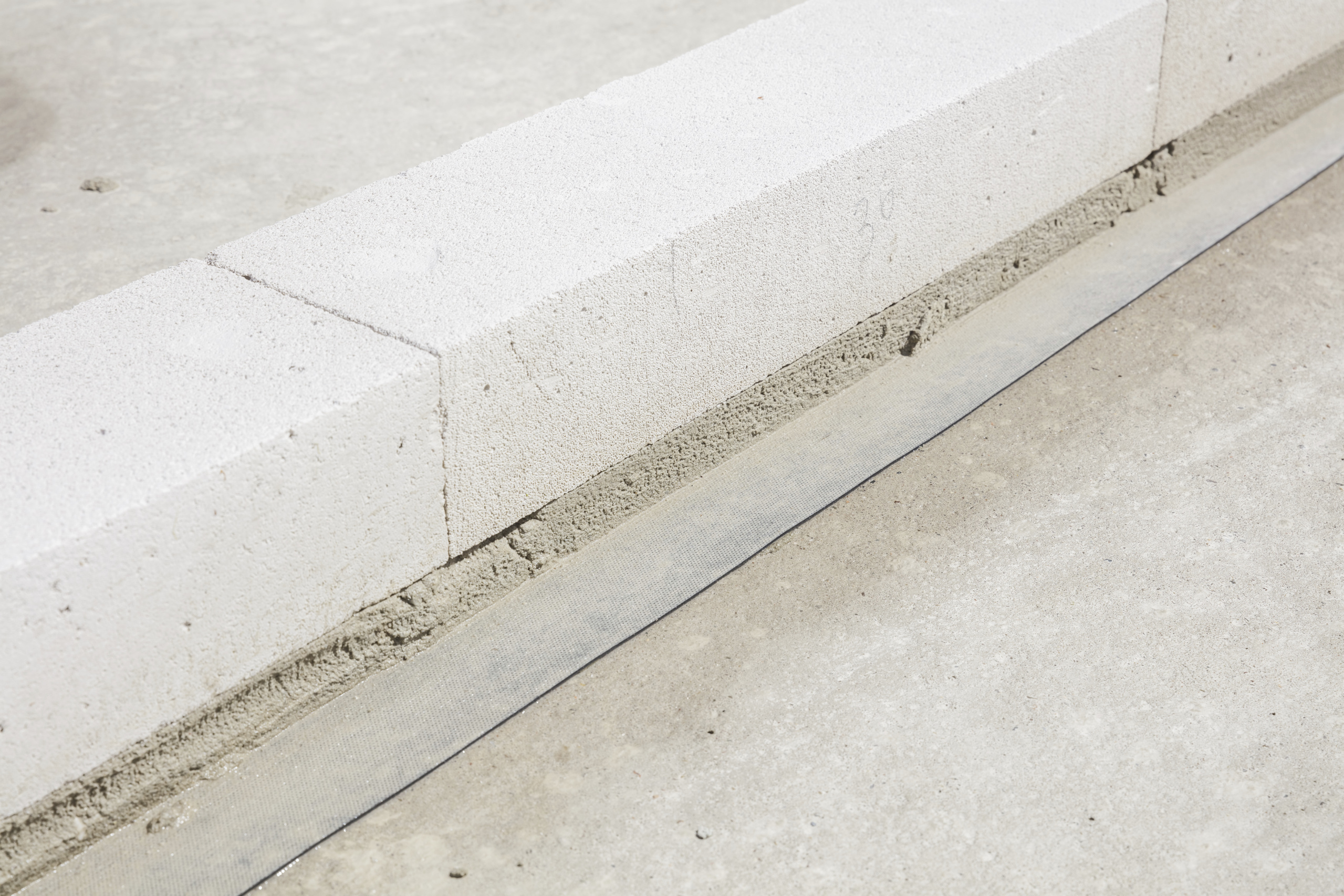

03 Zakladacie tvรกrnice

Na asfaltovanรฝ pรกs sa do vrstvy tepelnoizolaฤnej zakladacej malty uloลพรญ prvรฝ rad maloformรกtovรฝch zรกkladovรฝch tvรกrnic s vรฝลกkou 125 mm. Tepelnoizolaฤnรก zakladacia malta sa nanesie aj na styฤnรฉ ลกkรกry zรกkladovรฝch tvรกrnic. Hrรบbka zakladacej malty by mala byลฅ do 10 mm.

03 Zakladacie tvรกrnice
03 Zakladacie tvรกrnice | Zdroj: Xella

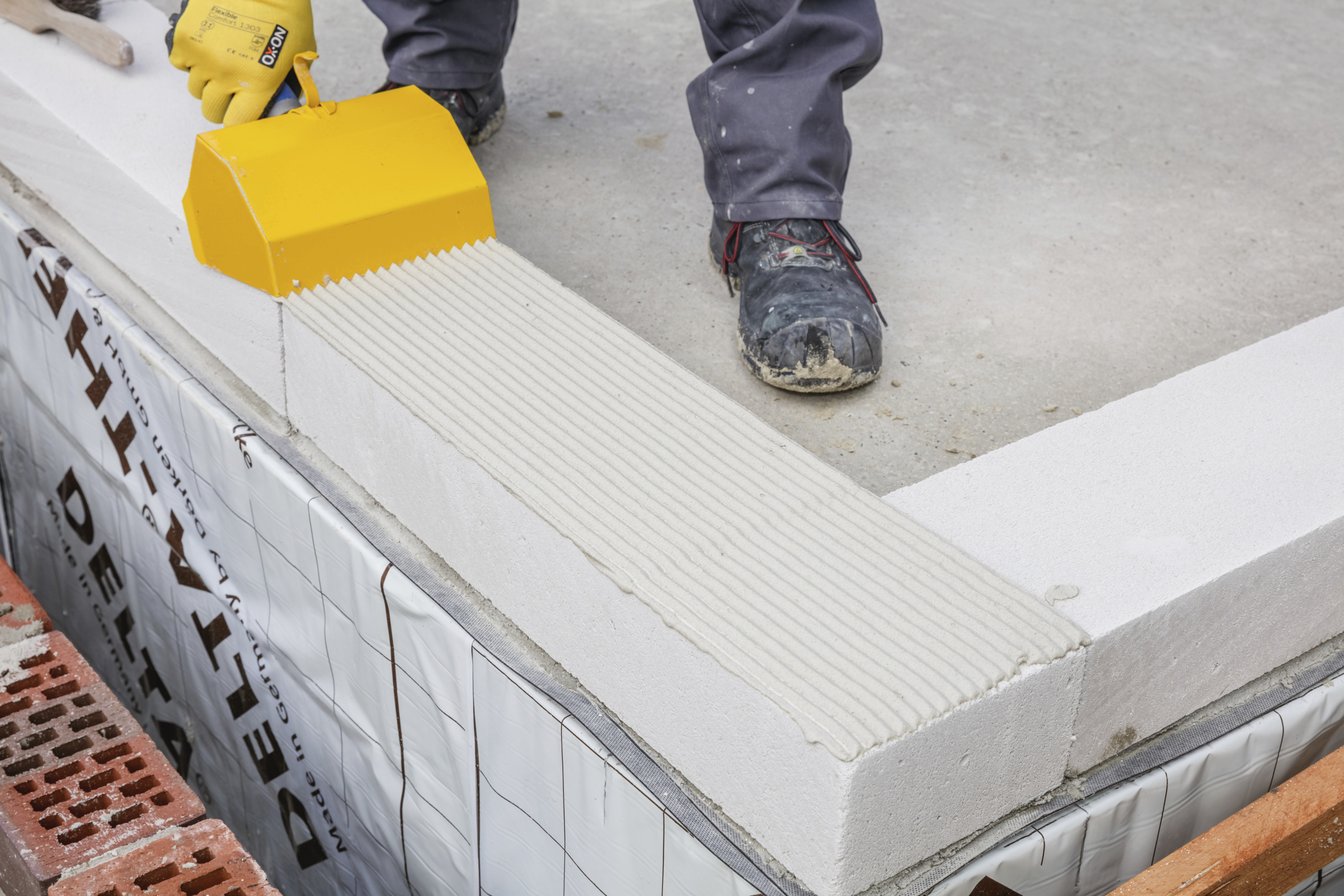

04 Malta na zakladacie tvรกrnice

Po zaschnutรญ malty sa na prvรฝ rad zakladacรญch tvรกrnic nanesie murรกrskou lyลพicou celoploลกne na styฤnรบ ลกkรกru vrstva malty na lepenie panelov. Suchรก zmes malty sa zmieลกa s vodou (6 l vody/25 kg vrece) nรญzkootรกฤkovรฝm elektrickรฝm mieลกadlom, nechรก sa 5 min. odleลพaลฅ a opรคtovne sa premieลกa.

04 Malta na zakladacie tvรกrnice
04 Malta na zakladacie tvรกrnice | Zdroj: Xella

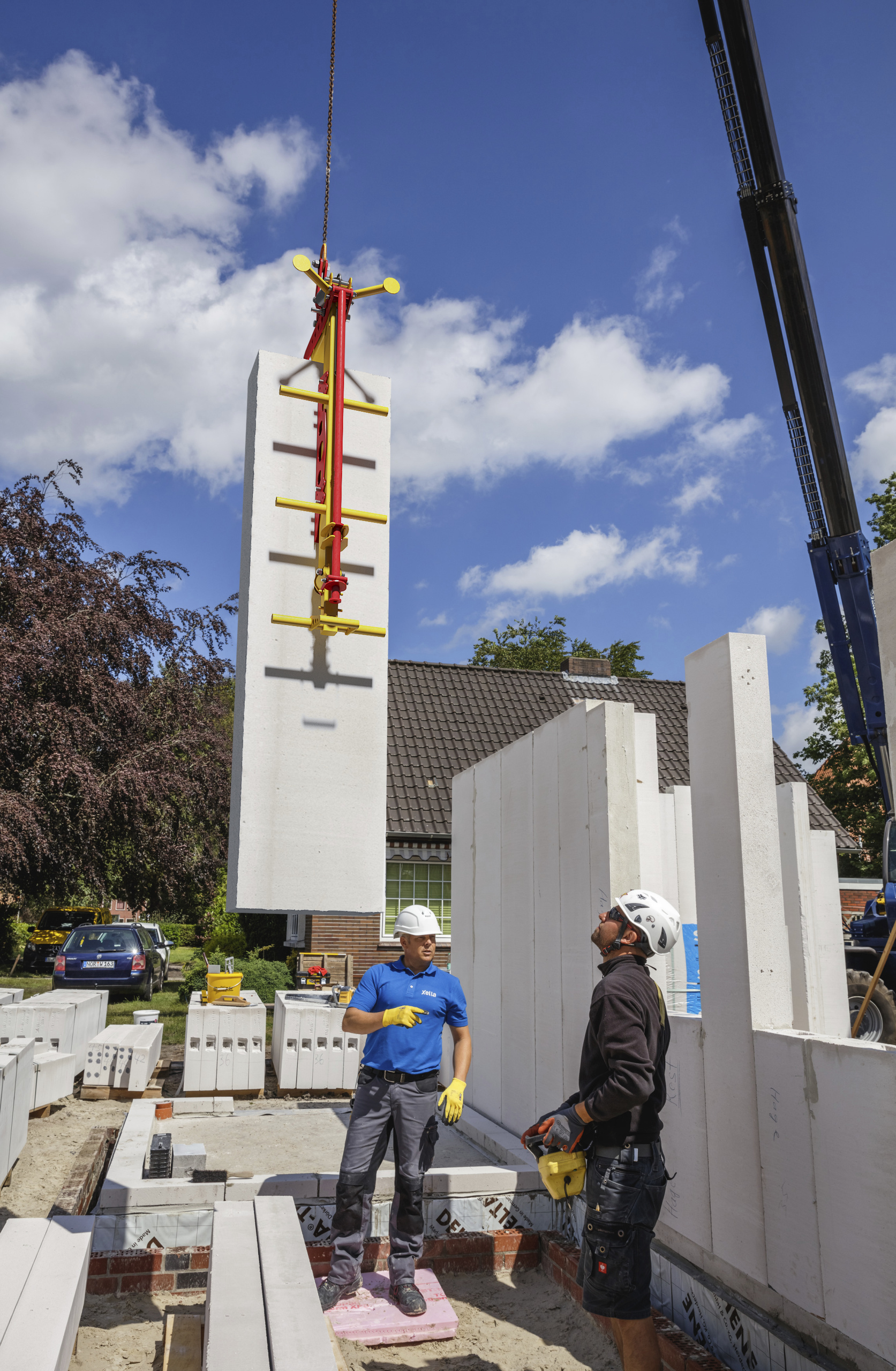

05 Zรกves na uchopenie panelov

Panely sa zdvรญhajรบ a presรบvajรบ z palety na miesto osadenia autoลพeriavom alebo miniลพeriavom pomocou ลกpeciรกlneho zรกvesu na uchopenie stenovรฝch prvkov. Na osadenie tล•ลˆa zรกvesu sa do panelu vyvล•ta otvor ร˜ 60 mm (hฤบbka: hrรบbka panela – 50 mm) v osovej vzdialenosti 1 050 (ยฑ50) mm od hornej hrany panela.

05 Zรกves na uchopenie panelov
05 Zรกves na uchopenie panelov | Zdroj: Xella

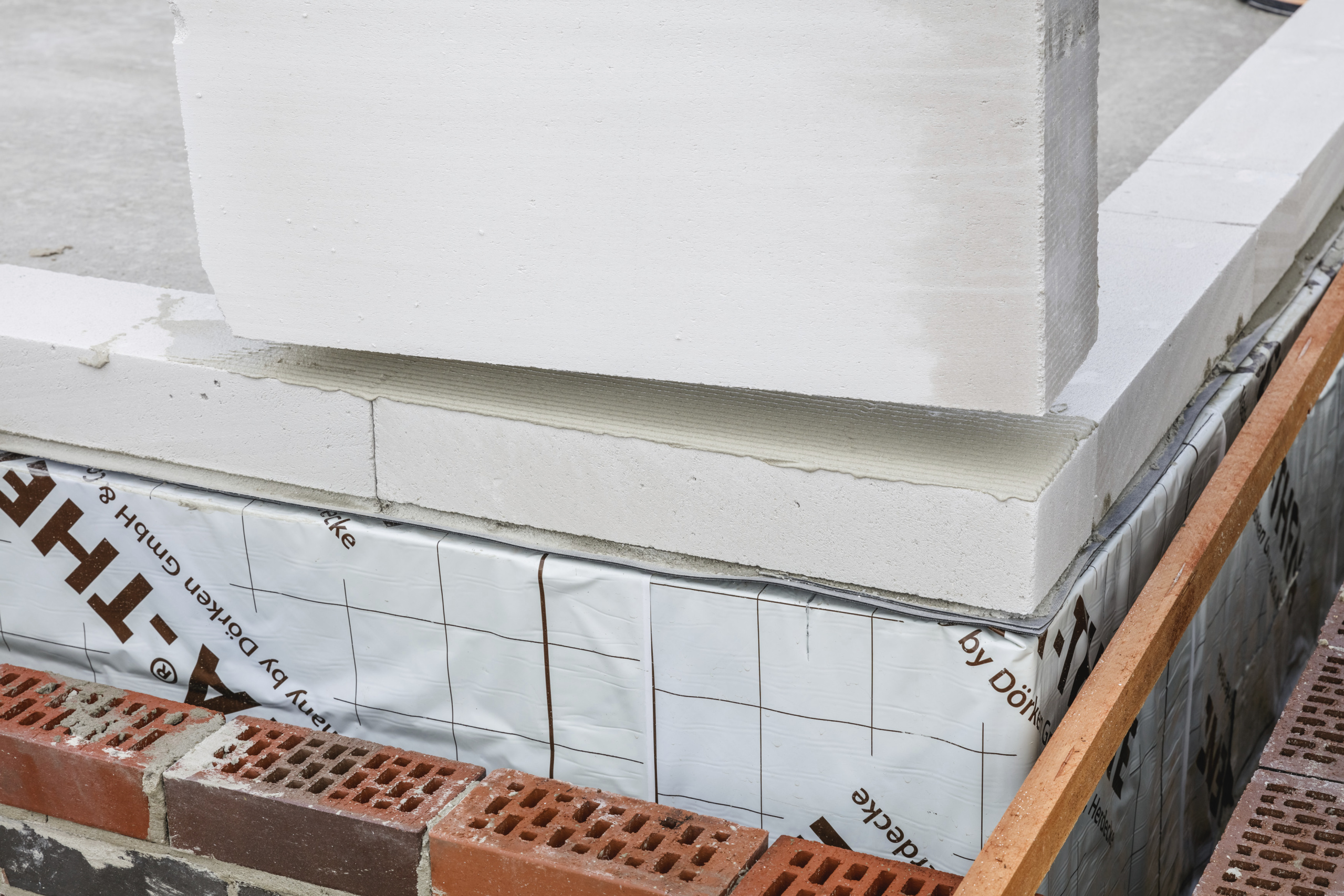

06 Osadenie panela

Zdvรญhaลฅ panely a akokoฤพvek s nimi manipulovaลฅ je bez zรกvesu zakรกzanรฉ. Panel sa osadรญ na miesto urฤenia do vrstvy tenkovrstvovej lepiacej malty.

06 Osadenie panela
06 Osadenie panela | Zdroj: Xella
