Ako sa stavia pasรญvna drevostavba โ€“ krok za krokom

Partneri sekcie:

โ€žNa tomto projekte bola radosลฅ spolupracovaลฅ. Klienti mali od zaฤiatku pomerne jasno o svojich predstavรกch a zamรฝลกฤพanom dome,โ€œ vysvetฤพuje Ing. Petr Filip.

01
02
03
04
05
06
07
08

Hlavnou poลพiadavkou zo strany klientov bolo realizovaลฅ na prevรกdzku รบspornรฝ dom. To dรกva vย dneลกnej dobe samozrejme zmysel, preฤo zbytoฤne utrรกcaลฅ za akรบkoฤพvek energiu, keฤ existuje koncepฤnรฉ rieลกenie domu, ktorรฝ zabezpeฤuje minimรกlne prevรกdzkovรฉ nรกklady. Uลกetrenรฉ prostriedky je vรฝhodnejลกie investovaลฅ do inรฝch aktivรญt ako sa poฤas ฤalลกรญch pรคลฅdesiatich rokov โ€župรญsaลฅโ€œ distribรบtorom energie. ฤŽalลกou poลพiadavkou bolo pouลพiลฅ na stavbu domu prรญrodnรฉ materiรกly โ€“ drevo, nepรกlenรฉ tehly aย hlinenรฉ omietky.

Po urฤitej diskusii padlo rozhodnutie naย rรกmovรบ drevostavbu vย pasรญvnom ลกtandarde. Klienti mali otvorenรบ myseฤพ aย naฤรบvali faktom, ktorรฉ zneli: โ€žNie je dรดleลพitรฉ za akรบ ฤiastku si dom zaopatrรญte, ale akรบ ฤiastku utratรญte za realizรกciu domu aย jeho prevรกdzku naprรญklad po tridsiatich (pรคลฅdesiatich) rokochโ€œ.

Po bliลพลกom skรบmanรญ sa zistilo, ลพe pasรญvny ลกtandard je vย porovnanรญ sย beลพnรฝm ลกtandardom drahลกรญ pribliลพne oย 7 % (2 % vย porovnanรญ sย nรญzkoenergetickรฝm ลกtandardom), vynaloลพenรฉ prostriedky navyลกe sa vrรกtia uลพ po 10-tich aลพ 12-tich rokoch.

Vรฝstavba krok za krokom

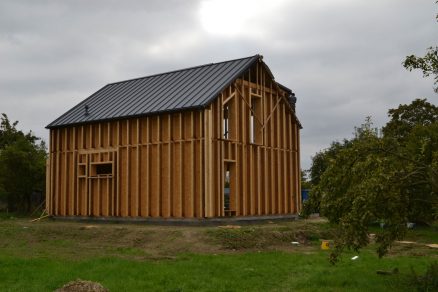

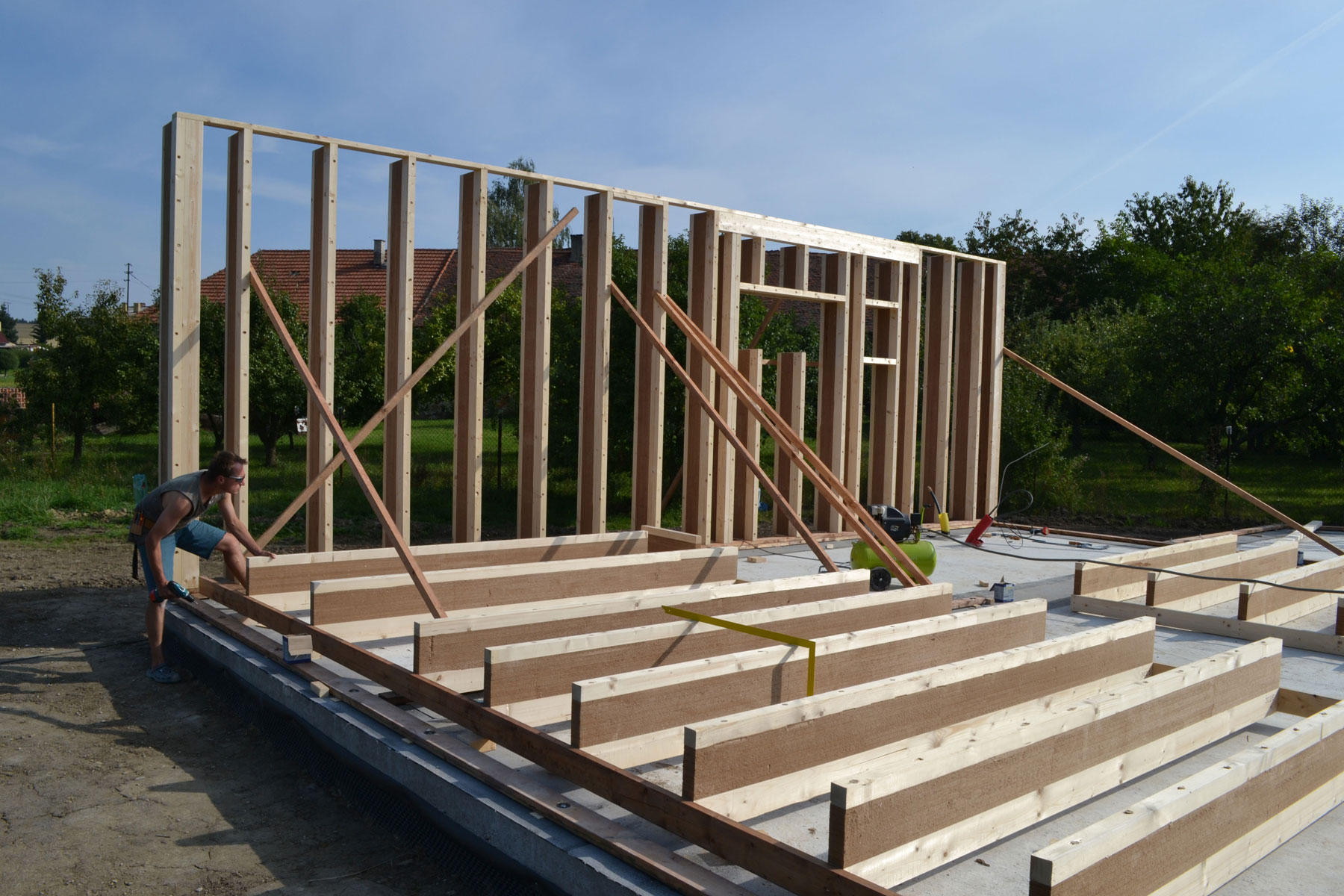

Konลกtrukcia rรกmovej drevostavby (niekedy sa tomuto konลกtrukฤnรฉmu systรฉmu hovorรญ aj ฤพahkรฝ drevenรฝ skelet) vychรกdza zย americkรฉho systรฉmu โ€žtwo by fourโ€œ alebo โ€ždvakrรกt ลกtyriโ€œ. Ten sa vyvinul vย roku 1840 aย pribliลพne 90 % domov vย Severnej Amerike je postavenรฝch tรฝmto systรฉmom. Zรกkladnรฝ prvok tvorรญ foลกลˆa sย rozmermi 2 ร— 4 palca.

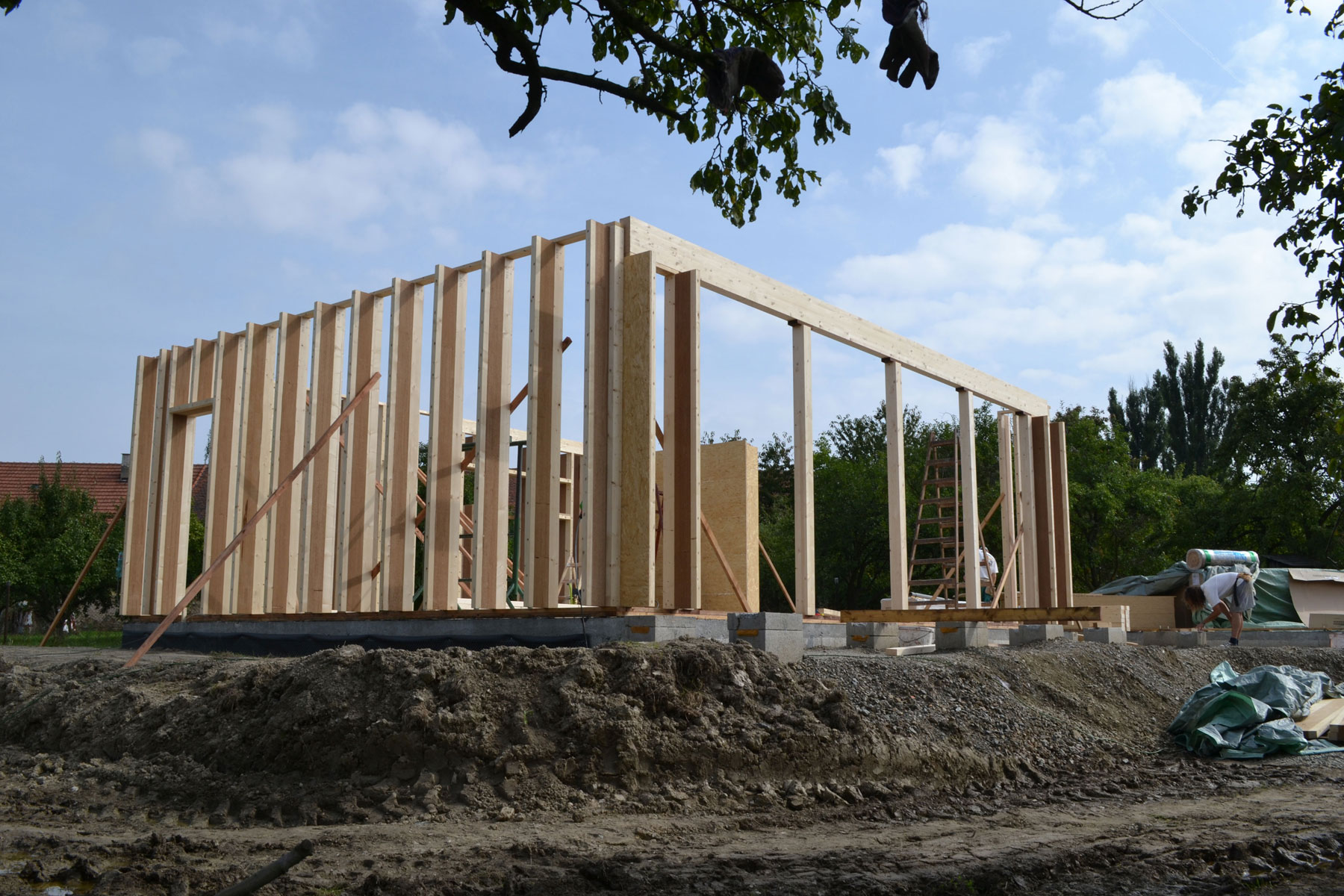

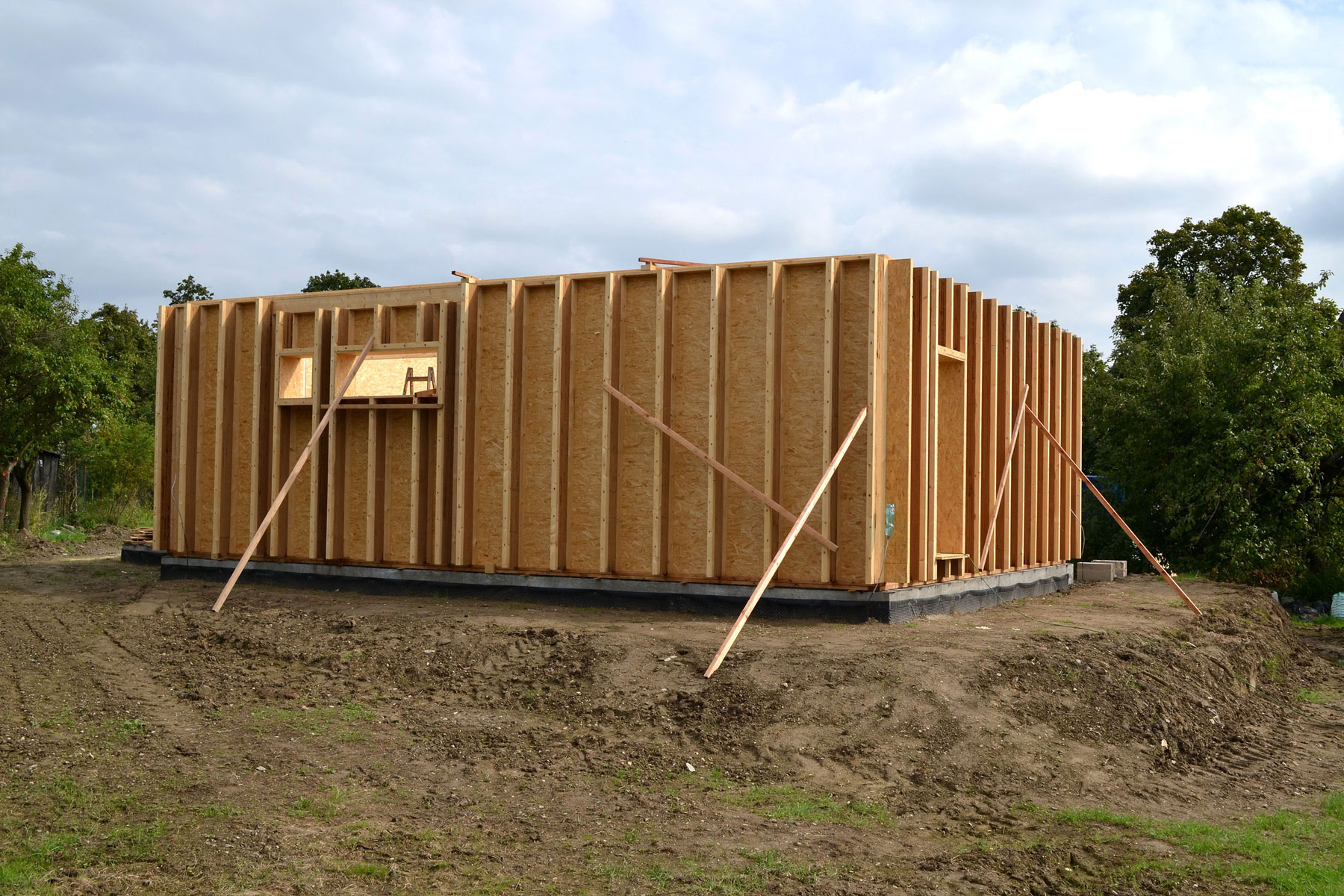

Systรฉm je vลกak vย Eurรณpe prispรดsobenรฝ lokรกlnym poลพiadavkรกm na tepelnรบ ochranu aย poลพiarnu bezpeฤnosลฅ, takลพe pouลพitรฉ prvky majรบ masรญvnejลกie rozmery. Pre pasรญvny dom vย klรญme strednej Eurรณpy je potrebnรฉ do obvodovรฝch konลกtrukciรญ pouลพiลฅ tepelnรบ izolรกciu sย hrรบbkou pribliลพne 400 mm. Rรกm steny sa najskรดr zmontuje vo vodorovnej polohe aย potom sa vztรฝฤi do polohy zvislej.

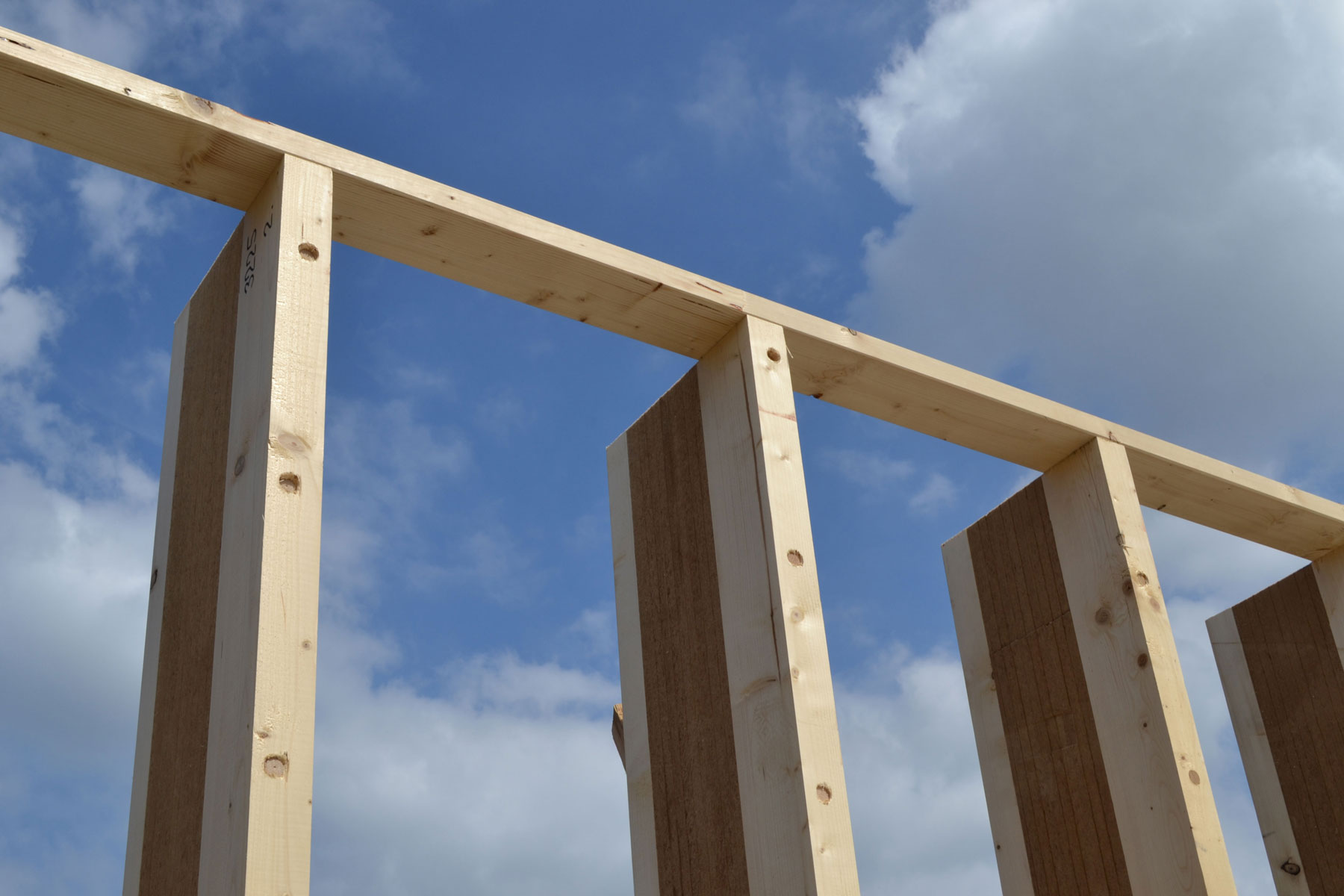

Poลพiadavka na veฤพkรฉ hrรบbky tepelnej izolรกcie vย obvodovรฝch konลกtrukciรกch so sebou prinรกลกa poลพiadavku na โ€žลกpeciรกlne prvkyโ€œ. Stฤบpiky obvodovรฝch stien sรบ vย tomto prรญpade zhotovenรฉ zย izolaฤnรฝch kolรญkovanรฝch nosnรญkov. Nosnรญk sa skladรก zย nosnรฉho stฤบpika vรคฤลกinou s profilom 60/120 mm, vloลพenej tepelnej izolรกcie zย polotvrdรฝch drevovlรกknitรฝch dosiek aย drevenej laty 60/60 mm, ktorรฉ nesรบ fasรกdne oplรกลกtenie. Vลกetky tri ฤasti sรบ spojenรฉ kolรญkom zย tvrdรฉho dreva. Ide oย prvok sย preruลกenรฝm tepelnรฝm mostom. To zaruฤuje efektรญvne vyuลพitie veฤพkej hrรบbky tepelnej izolรกcie medzi nosnรญkmi.

Po zhotovenรญ rรกmu obvodovej steny, sรบ steny zย vnรบtornej strany vystuลพenรฉ doskami OSB. Doska OSB vย tomto prรญpade zabezpeฤuje tri funkcie vย jednej vrstve (materiรกlu): priestorovรฉ stuลพenie, parotesnosลฅ aย vzduchotesnosลฅ.

Stropy sรบ zavesenรฉ na vnรบtornej strane obvodovรฝch stien na pozdฤบลพnej foลกni. Doska OSB obvodovej steny potom mรดลพe prebiehaลฅ medzi jednotlivรฝmi poschodiami bez preruลกenia. Tรฝm sa vรฝrazne zniลพuje zloลพitosลฅ realizรกcie vzduchotesnej vrstvy aย ฤพahko sa tak docieli vysoko vzduchotesnรฝ obvodovรฝ plรกลกลฅ domu, ktorรฝ je vย prรญpade pasรญvneho domu ลพiaduci.

Dokonฤenรก hrubรก stavba

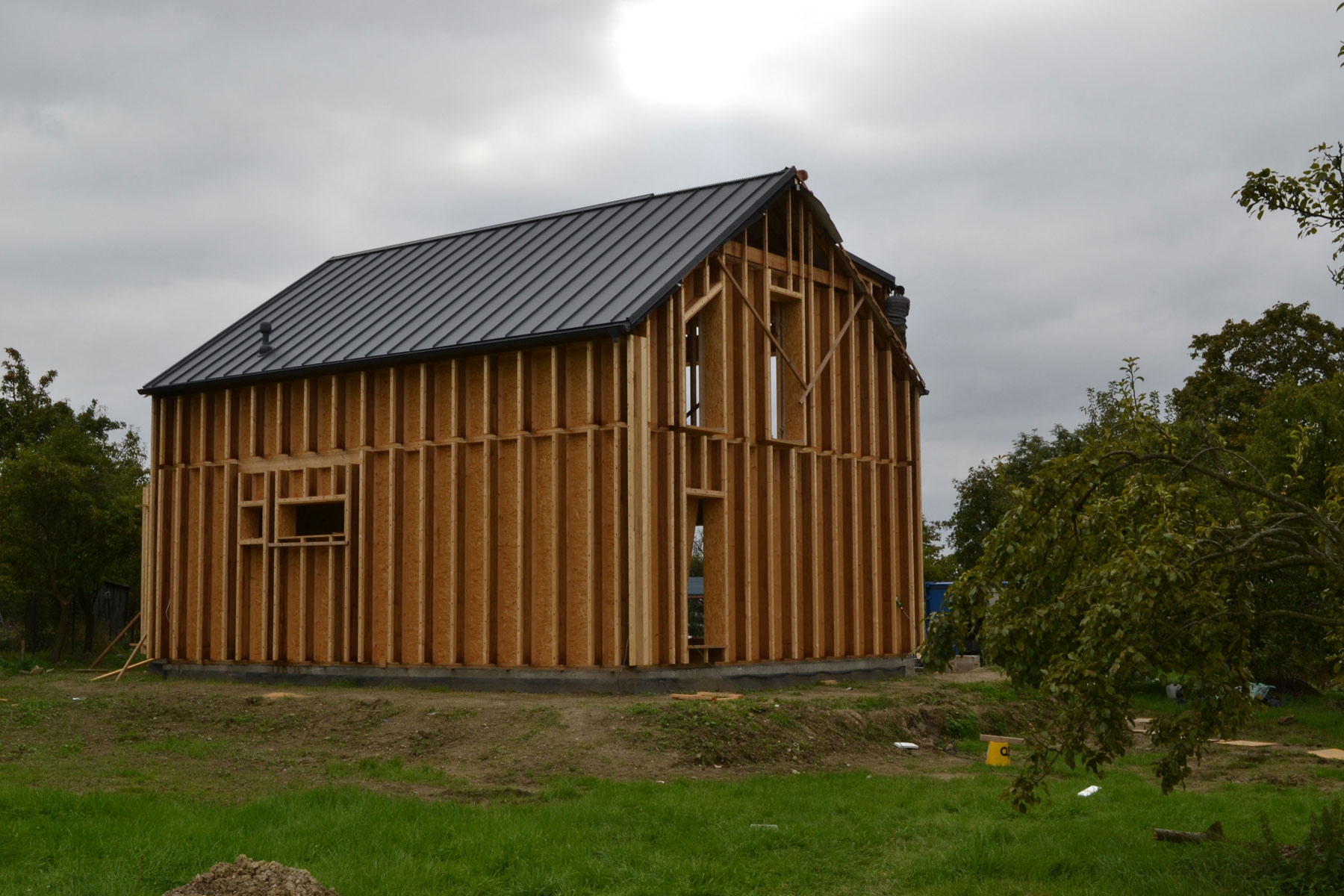

Po zhotovenรญ strechy, keฤ uลพ nehrozรญ zatekanie do domu, moลพno zaฤaลฅ sย tepelnรฝm izolovanรญm domu. Pritom platรญ, ลพe pasรญvny dom rovnรก sa masรญvne izolovanรฝ obvodovรฝ plรกลกลฅ budovy.

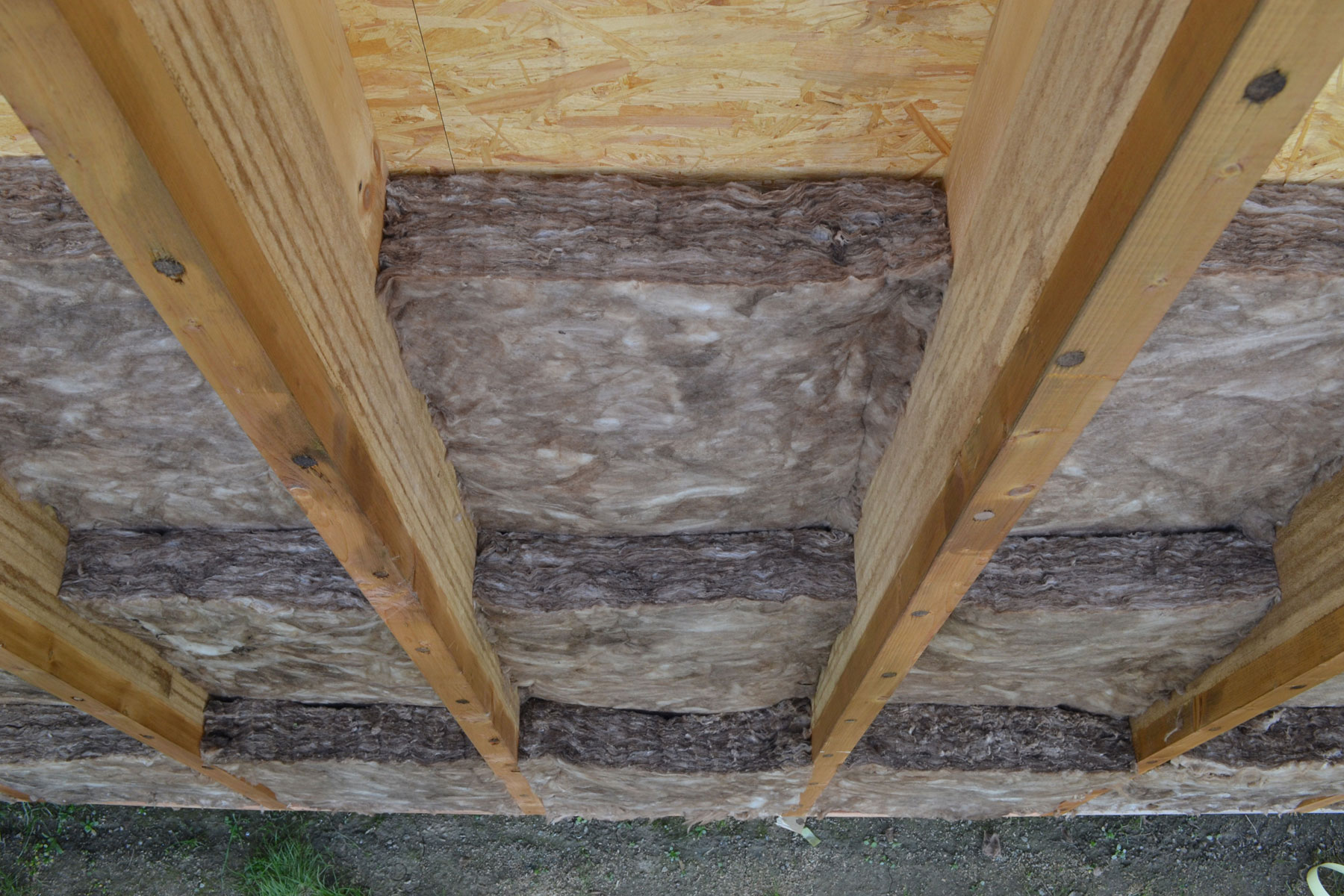

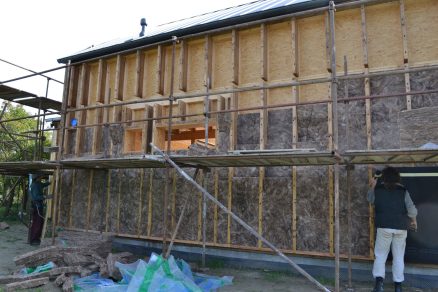

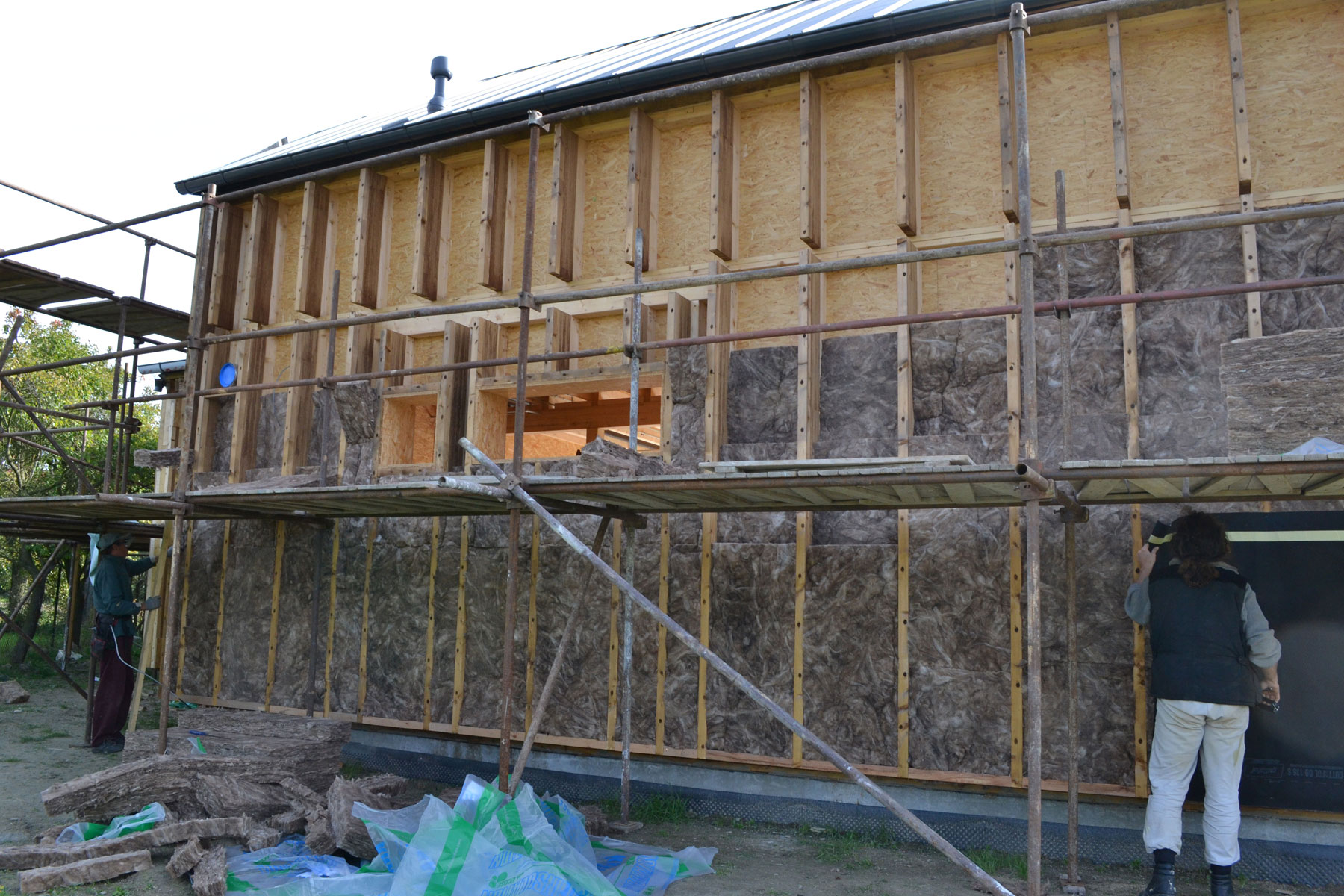

Vย tomto prรญpade sa pouลพila โ€žekologickรกโ€œ tepelnรก izolรกcia na bรกze sklenรฝch vlรกkien spรกjanรฝch bez lepidla na bรกze formaldehydu (preto ma sivรบ farbu, pouลพรญva sa lepidlo na bรกze zemiakovรฉho ลกkrobu). Vstupnou surovinou je sklo, 70 % pochรกdza zย recyklรกtu. Izolรกcia sa ukladรก vย troch vrstvรกch, ลกkรกry jednotlivรฝch vrstiev sa navzรกjom prekrรฝvajรบ (dosky sa kladรบ na vรคzbu).

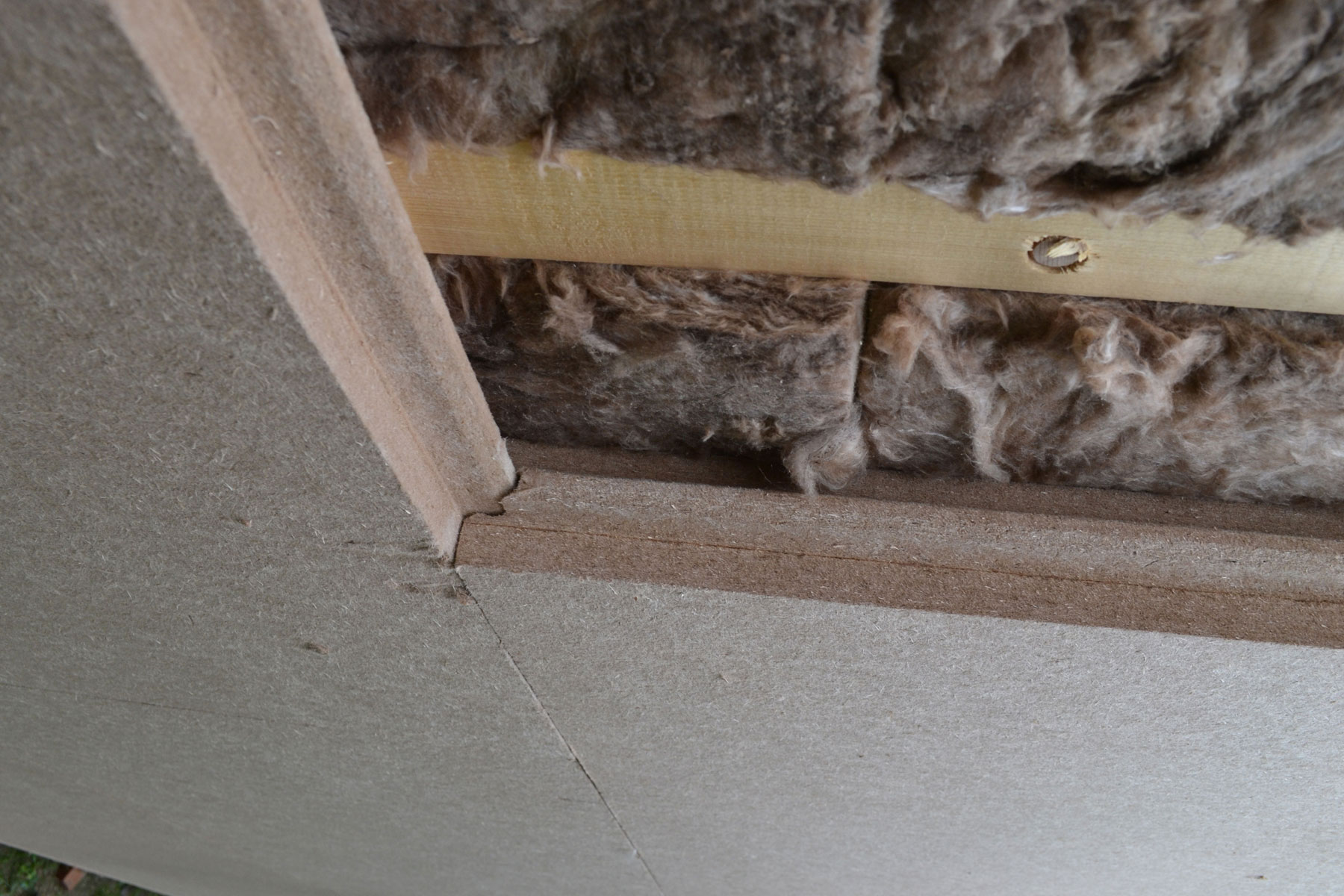

ฤŒasลฅ fasรกdy je realizovanรก drevenรฝm obkladom aย na zvyลกnรบ ฤasลฅ sa nanรกลกala omietka. Podklad pod omietkou tvorรญ drevovlรกknitรก tepelnoizolaฤnรก doska (hobra). Dosky sa spรกjajรบ na pero aย drรกลพku, ฤรญm je eliminovanรฉ riziko tepelnรฉho mosta vย ลกkรกrach medzi doskami.

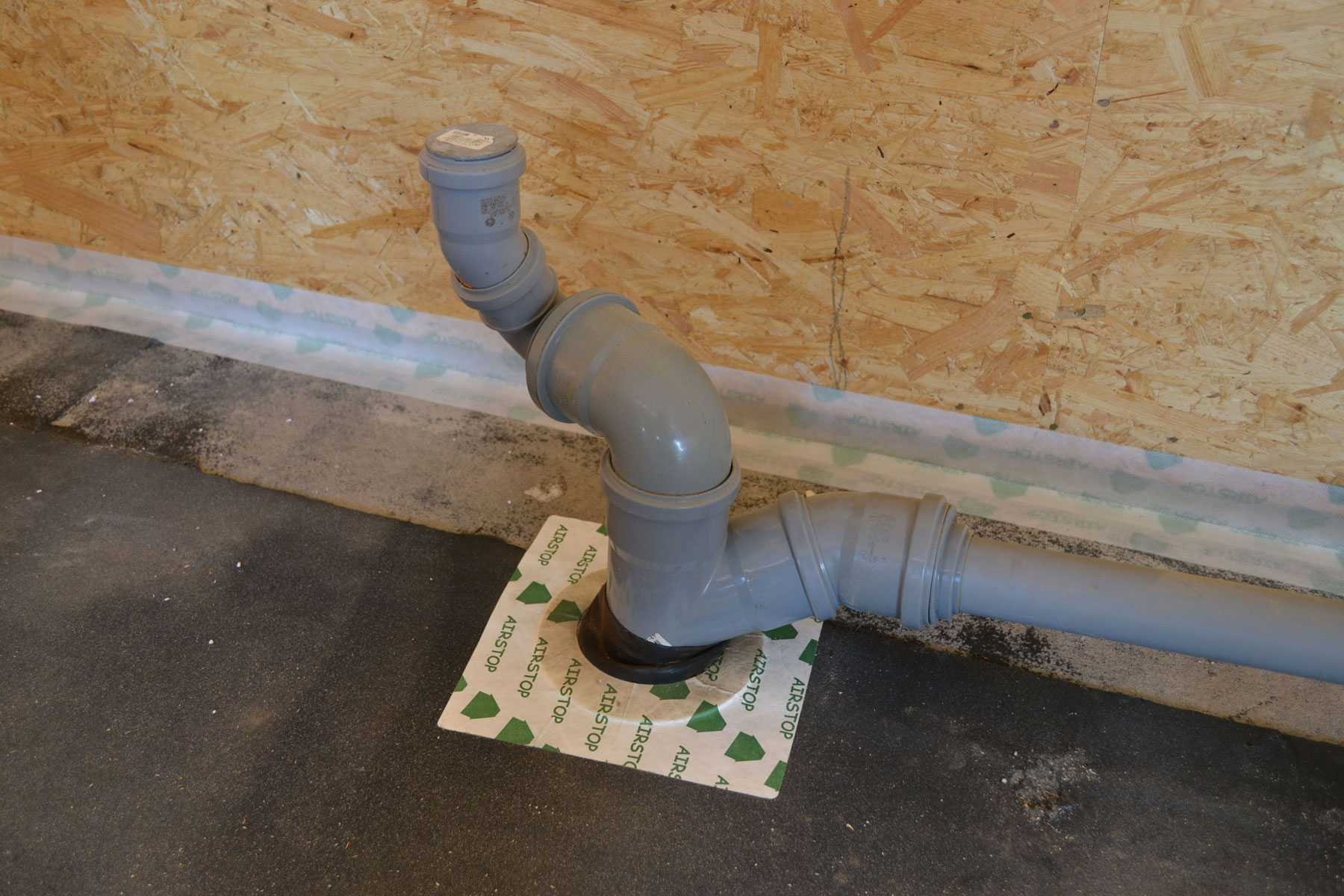

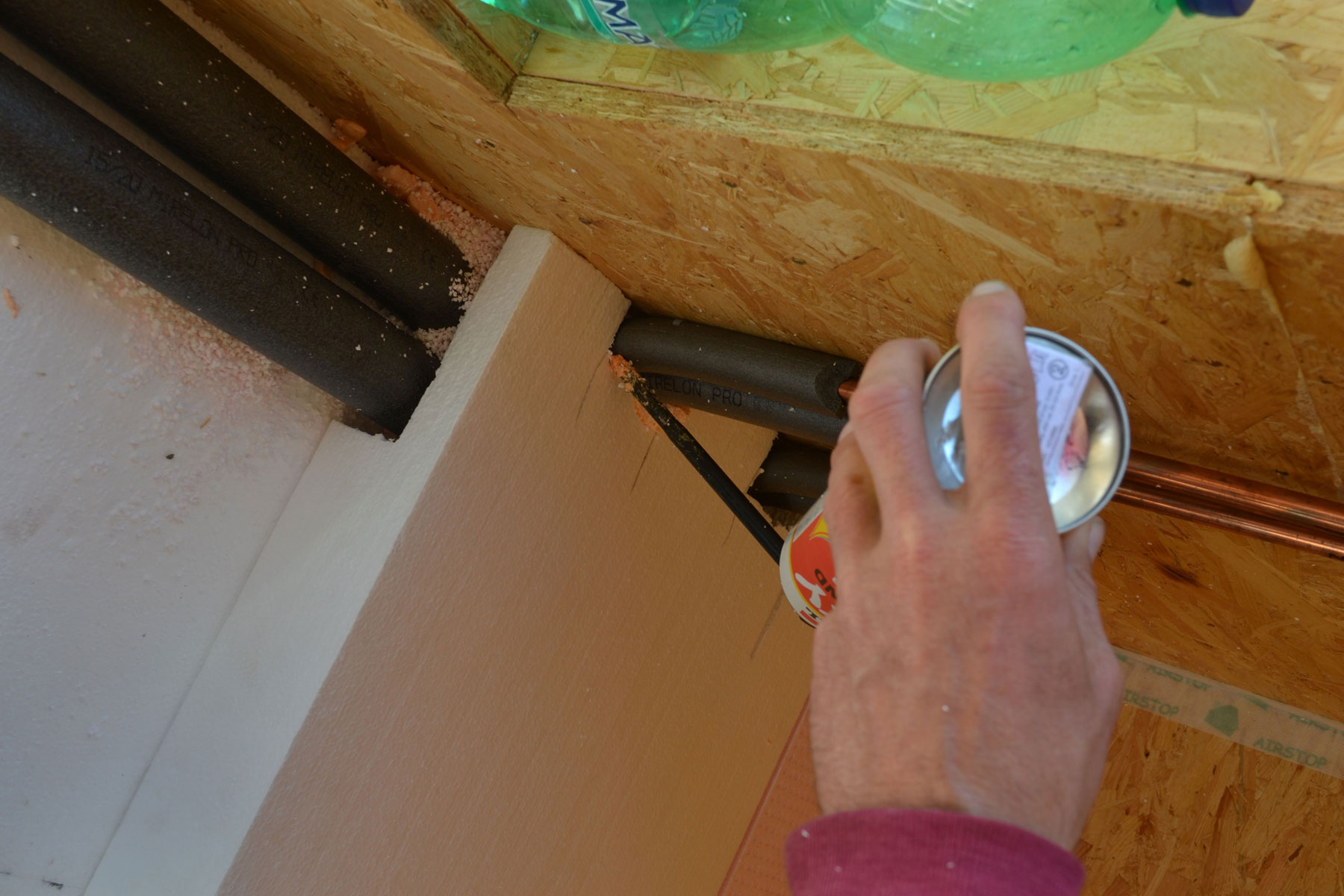

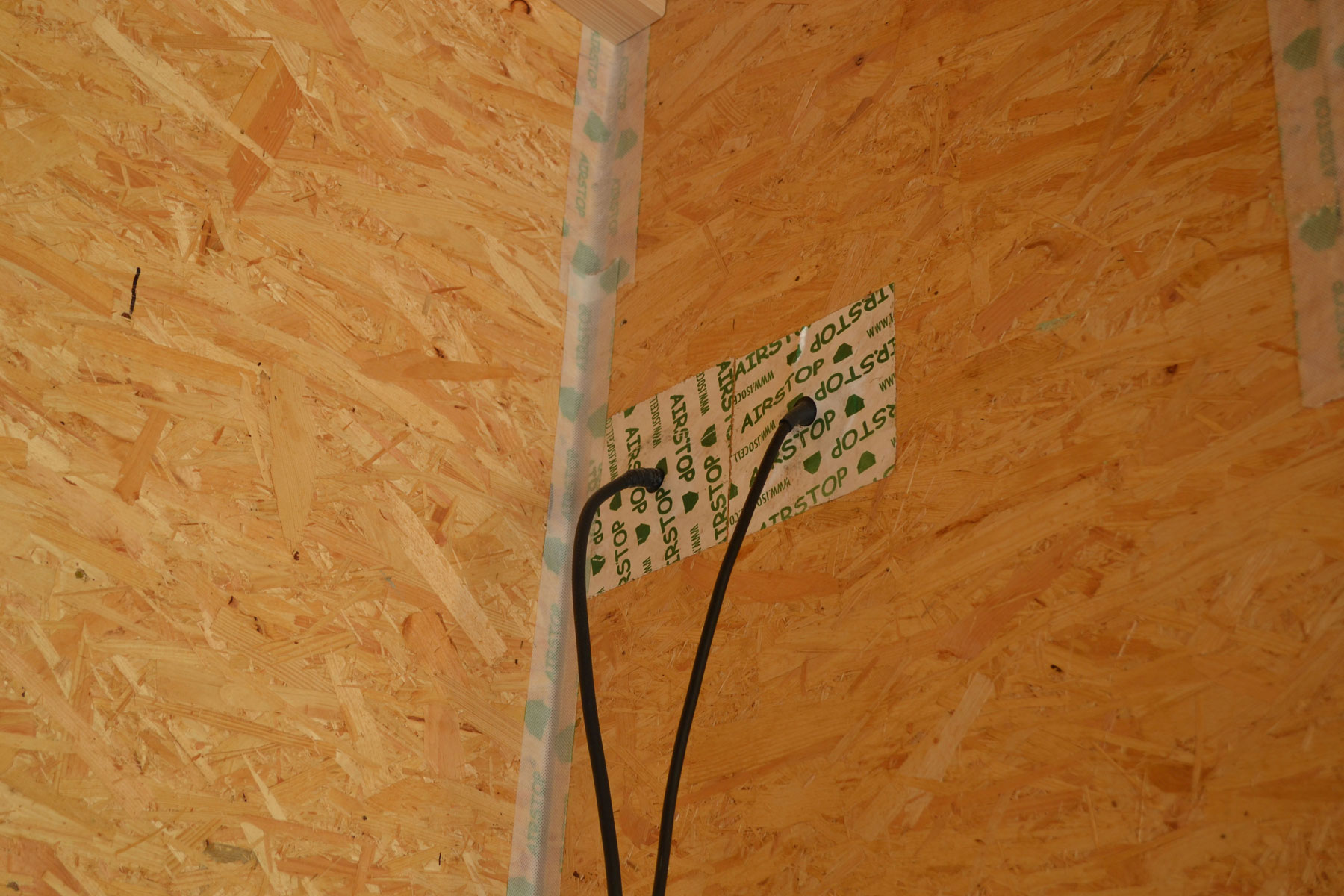

Na zabezpeฤenie vzduchotesnosti je potrebnรฉ vลกetky priestupy cez vzduchotesnรบ vrstvu tesniลฅ pomocou ลกpeciรกlnej manลพety.

Hlavnรฝ prรญvod aย odvod vzduchu do domu (medzi exteriรฉrom aย vzduchotechnickou jednotkou). Musia sa chrรกniลฅ proti neฤistotรกm poฤas celej vรฝstavby (modrรฉ vieฤka). Zรกroveลˆ je dรดleลพitรฉ vzduchotesnรฉ aย parotesnรฉ utesnenie potrubia na vzduchotesnรบ vrstvu vย obvodovej konลกtrukcii.

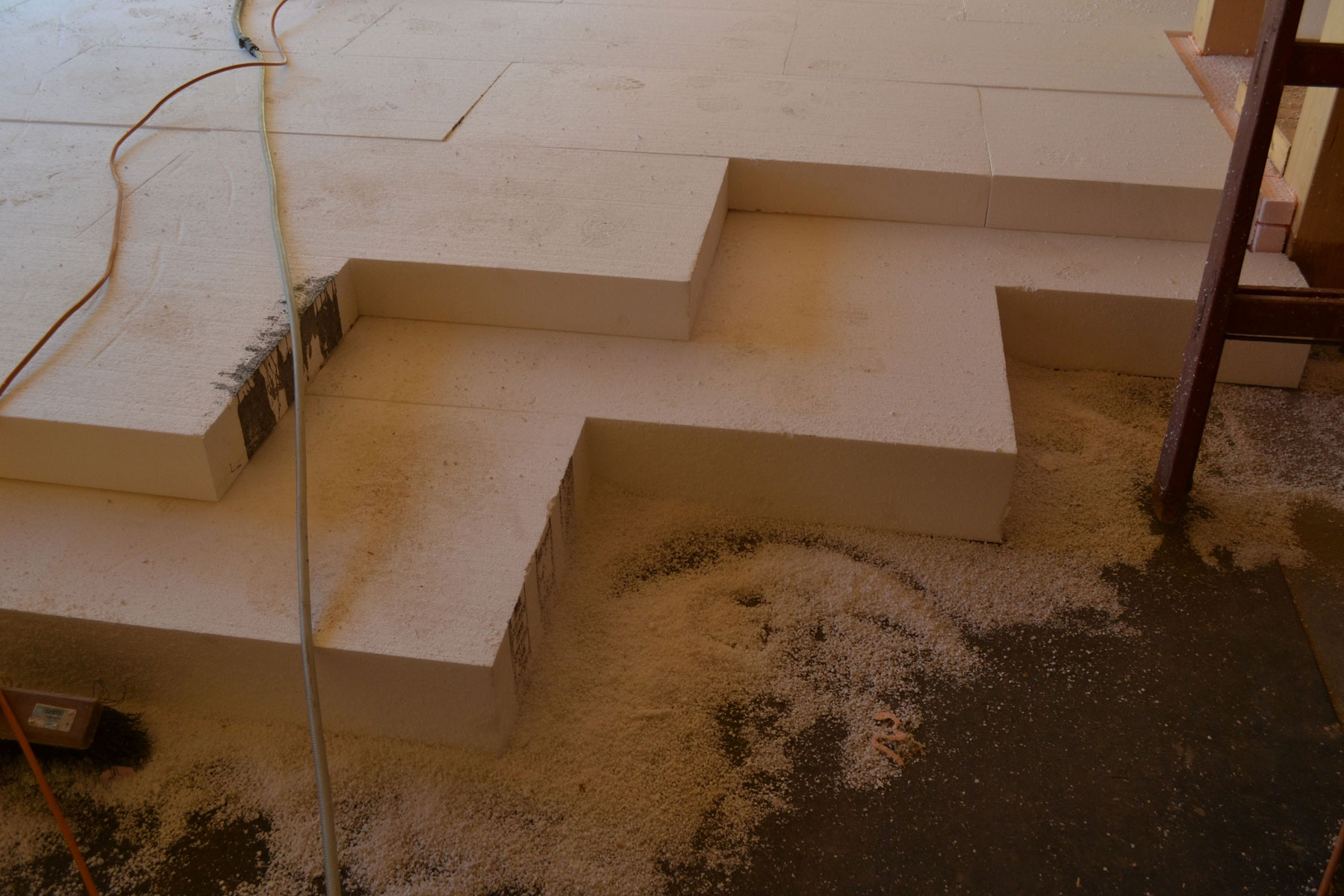

Tepelnรก izolรกcia podlahy na terรฉne โ€“ 250 mm vrstva penovรฉho polystyrรฉnu sa realizovala vย dvoch vrstvรกch. Dosky kaลพdej vrstvy sa musia klรกsลฅ na vรคzbu tak, aby ลพiadna styฤnรก ลกkรกra neprechรกdzala cez obidve vrstvy.

Kvalita tepelnoizolaฤnej vrstvy sa dosiahne len jej precรญznou realizรกciou.

Ako otvorovรฉ vรฝplne sa pouลพili oknรก sย rรกmom โ€žnovej generรกcieโ€œ Alphawin. Ide oย drevohlinรญkovรฝ rรกm sย vloลพenou tepelnoizolaฤnou vrstvou. รšzke pohฤพadovรฉ ลกkรกry rรกmu znamenajรบ vyลกลกie solรกrne zisky aย lepลกie tepelnoizolaฤnรฉ vlastnosti.

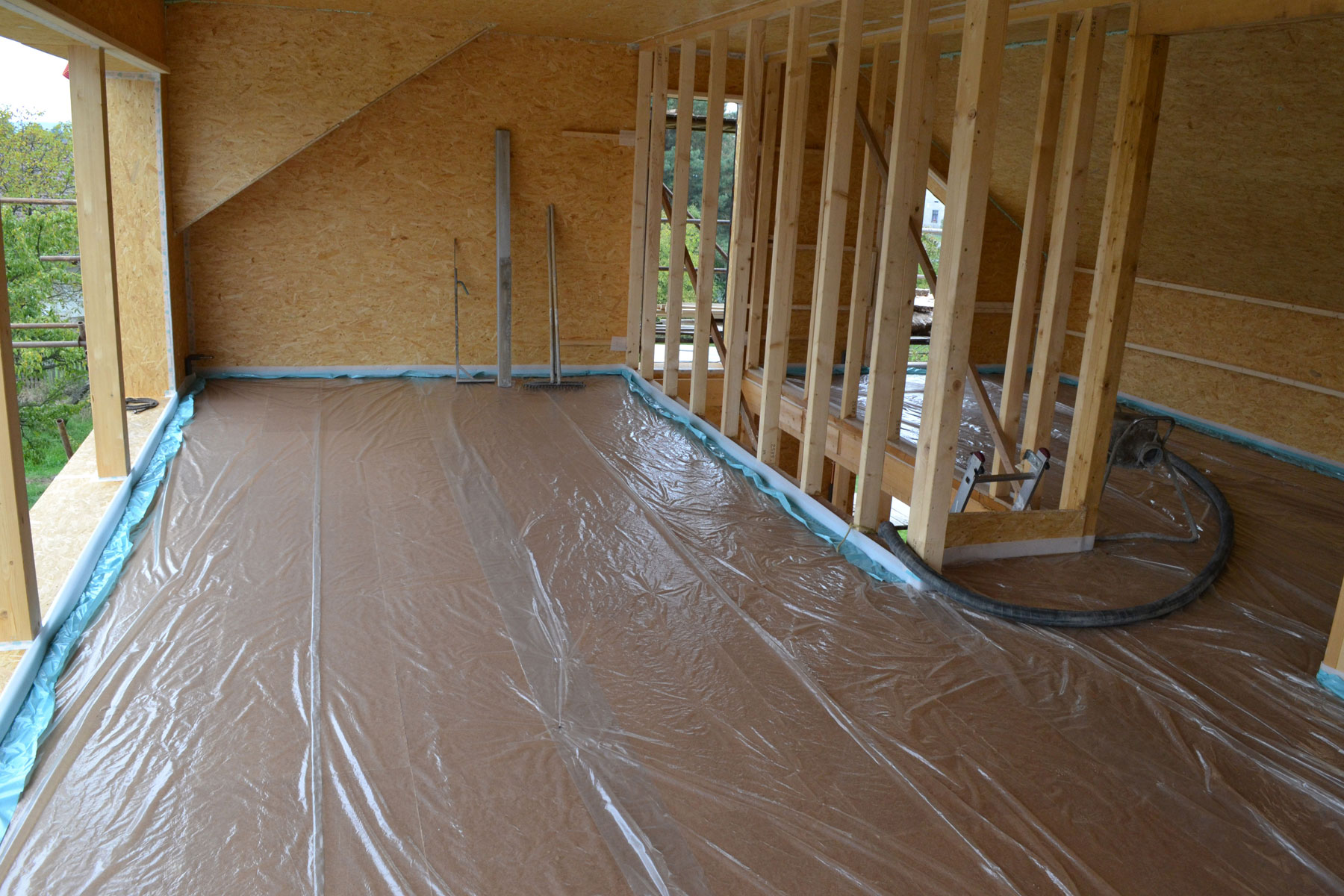

Prรญprava stropnej konลกtrukcie pred betonรกลพou roznรกลกacej podlahovej vrstvy.

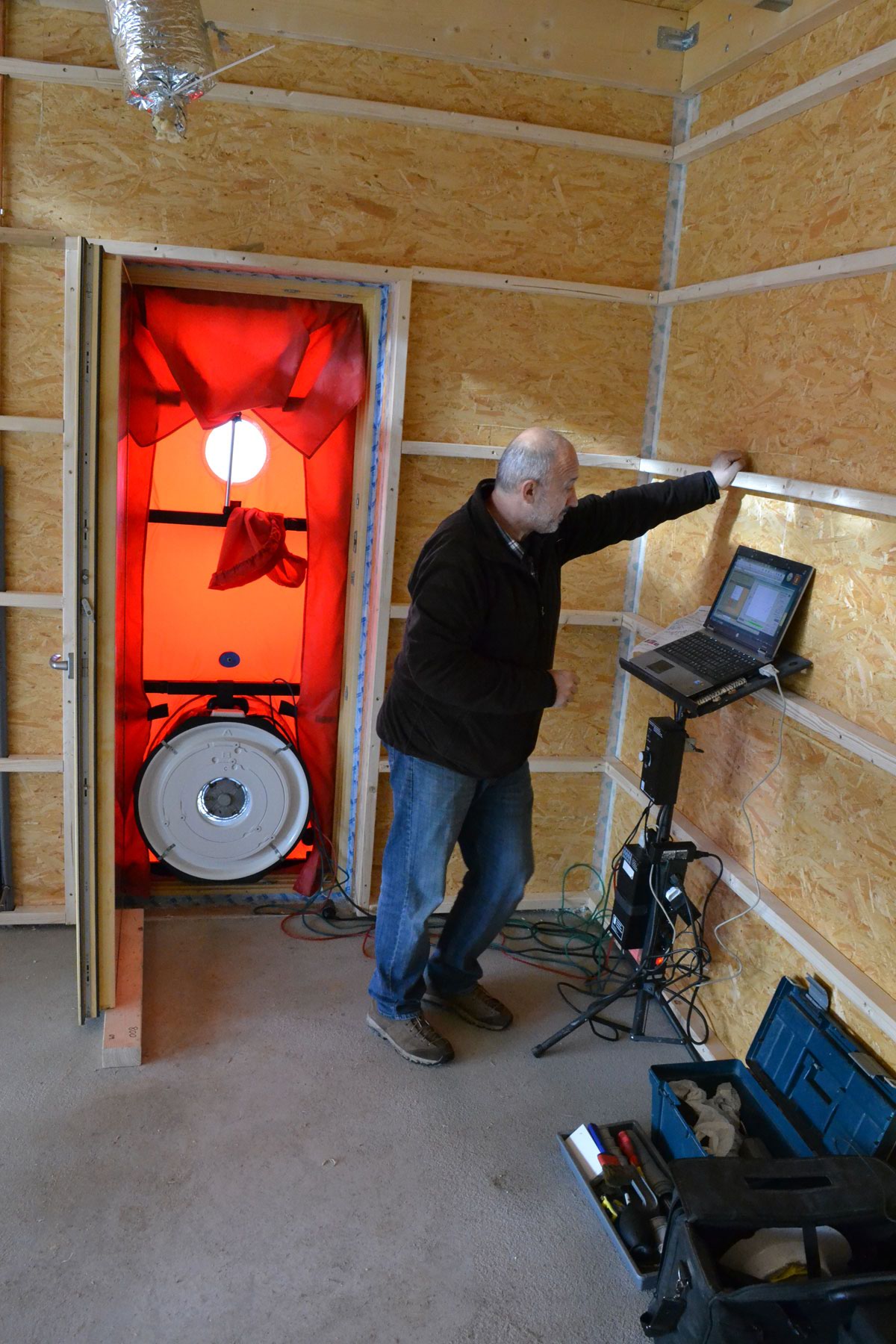

Blower door testom, teda testom vzduchotesnostiย  sa preukรกzala hodnota 0,41, priฤom maximรกlna vรฝmena vzduchu za hodinu pre pasรญvne domy pri tlakovom rozdiele 50 Pa mรดลพe byลฅ na รบrovni 0,6-nรกsobku.
Ventilรกtor sa umiestnil pri teste do balkรณnovรฝch dverรญ, ฤo nie je prรญliลก obvyklรฉ. Vรคฤลกinou sa vย naลกich podmienkach umiestลˆuje do vstupnรฝch dverรญ, pretoลพe tie sรบ menej tesnรฉ ako balkรณnovรฉ. Touto โ€žfintouโ€œ sa potom eliminuje najslabลกie miesto vย obalovej konลกtrukcii domu.

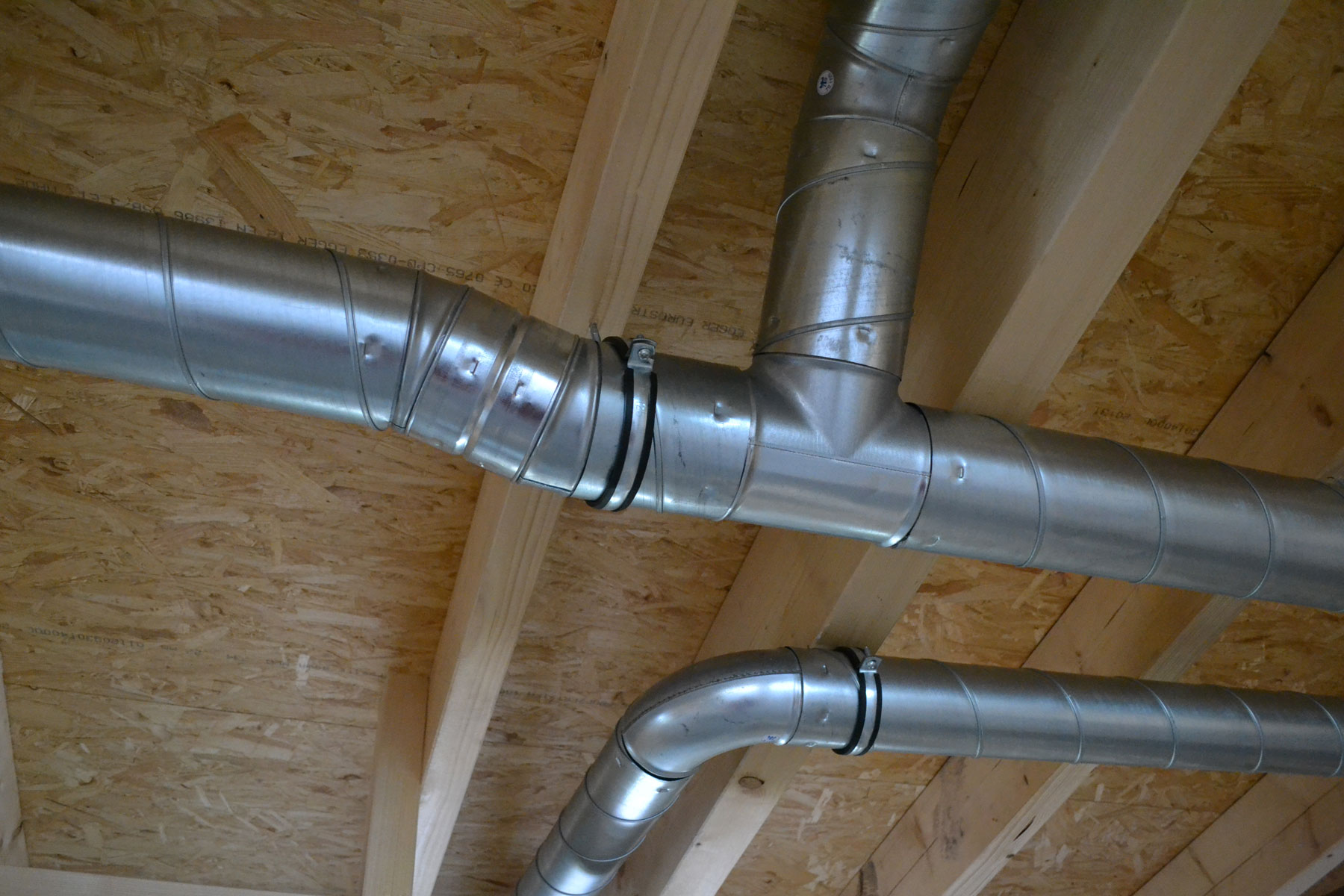

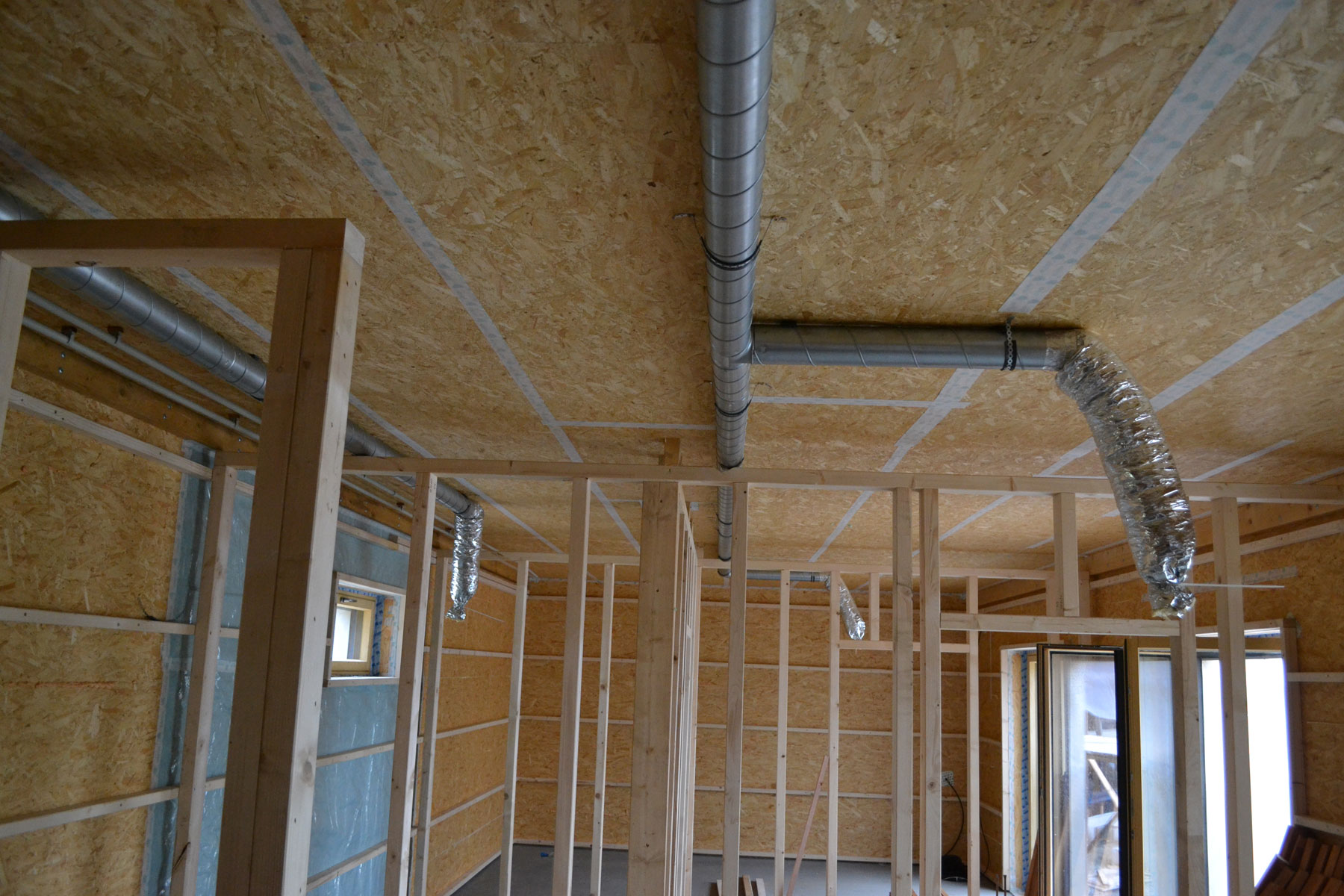

Potrubie na rozvody vzduchu po dome sa realizovalo pomocou โ€žspiroโ€œ trubiek zย pozinkovanรฉho plechu. Pevnรฉ potrubie zabezpeฤuje nรญzke tlakovรฉ straty, ktorรฉ znamenajรบ nรญzku spotrebu elektrickej energie na prevรกdzku ventilรกtorov. Hladkรฉ aย pevnรฉ potrubie nie je zรกroveลˆ nรกchylnรฉ na zanรกลกanie prรญpadnรฝmi neฤistotami (prach). Vย budรบcnosti je ho potrebnรฉ vyฤistiลฅ.

Na odvodnom aย prรญvodnom potrubรญ medzi miestnosลฅami vย dome aย vzduchotechnickou jednotkou sรบ osadenรฉ tlmiฤe hluku, ktorรฝ zabraลˆuje ลกรญreniu hluku od ventilรกtorov do potrubia.

ฤŒierna ลกkatuฤพa vฤพavo nad jednotkou je predohrev vzduchu pred rekuperaฤnรฝm vรฝmennรญkom. Pokiaฤพ totiลพ klesne vonkajลกia teplota pod โ€“3 ยฐC, hrozรญ zamrznutie rekuperaฤnรฉho vรฝmennรญka aย jednotka sa stรกva nefunkฤnรก. Vetracie jednotky, ktorรฉ nemajรบ spรคtnรฉ zรญskavanie vlhka (a tรฝch je vย sรบฤasnosti na trhu vรคฤลกina) je nevyhnutnou sรบฤasลฅou.

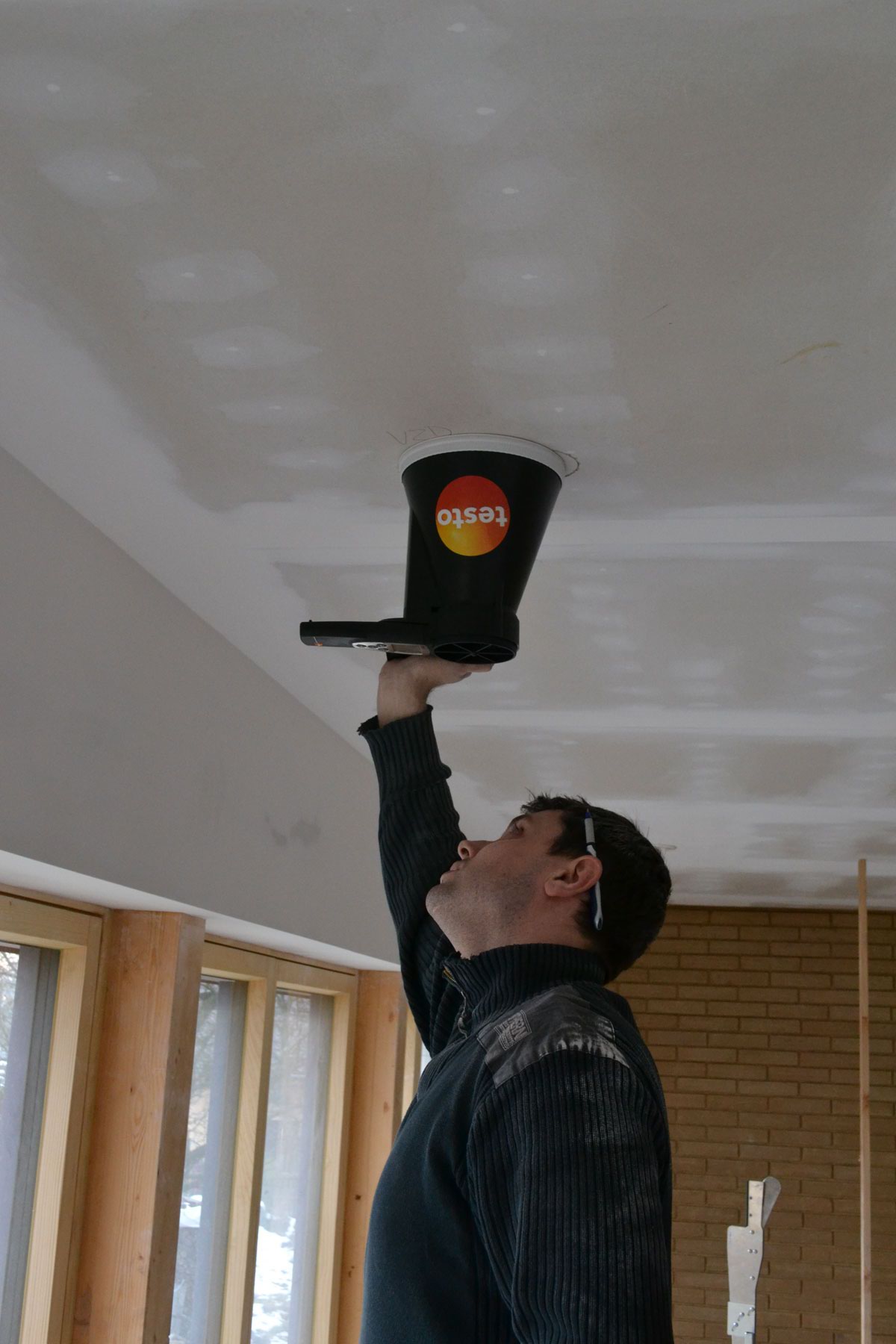

Po inลกtalรกcii jednotky je potrebnรฉ vyregulovaลฅ vetracรญ systรฉm โ€“ prรญvodnรฉ aย odvodnรฉ ventily na distribรบciou vzduchu do jednotlivรฝch miestnostรญ. Na to slรบลพi โ€žฤierny lievikโ€œ, ktorรฝm sa meria prietok vzduchu. Ventil sa nรกsledne povolรญ alebo utiahne tak, aby cez neho pretekalo mnoลพstvo vzduchu predpรญsanรฉ vย projekte. Bez tohto vyregulovania by bol systรฉm nefunkฤnรฝ.

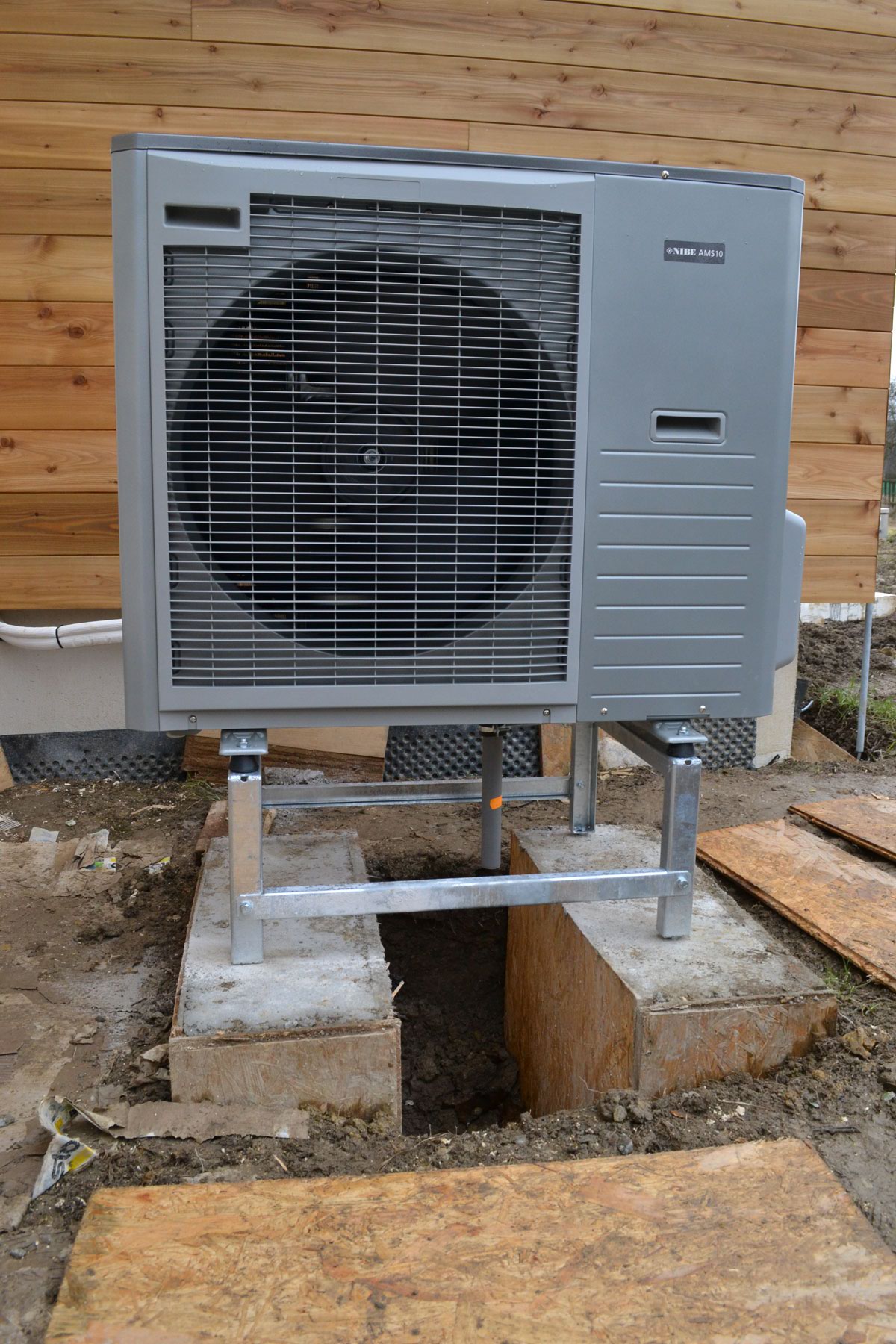

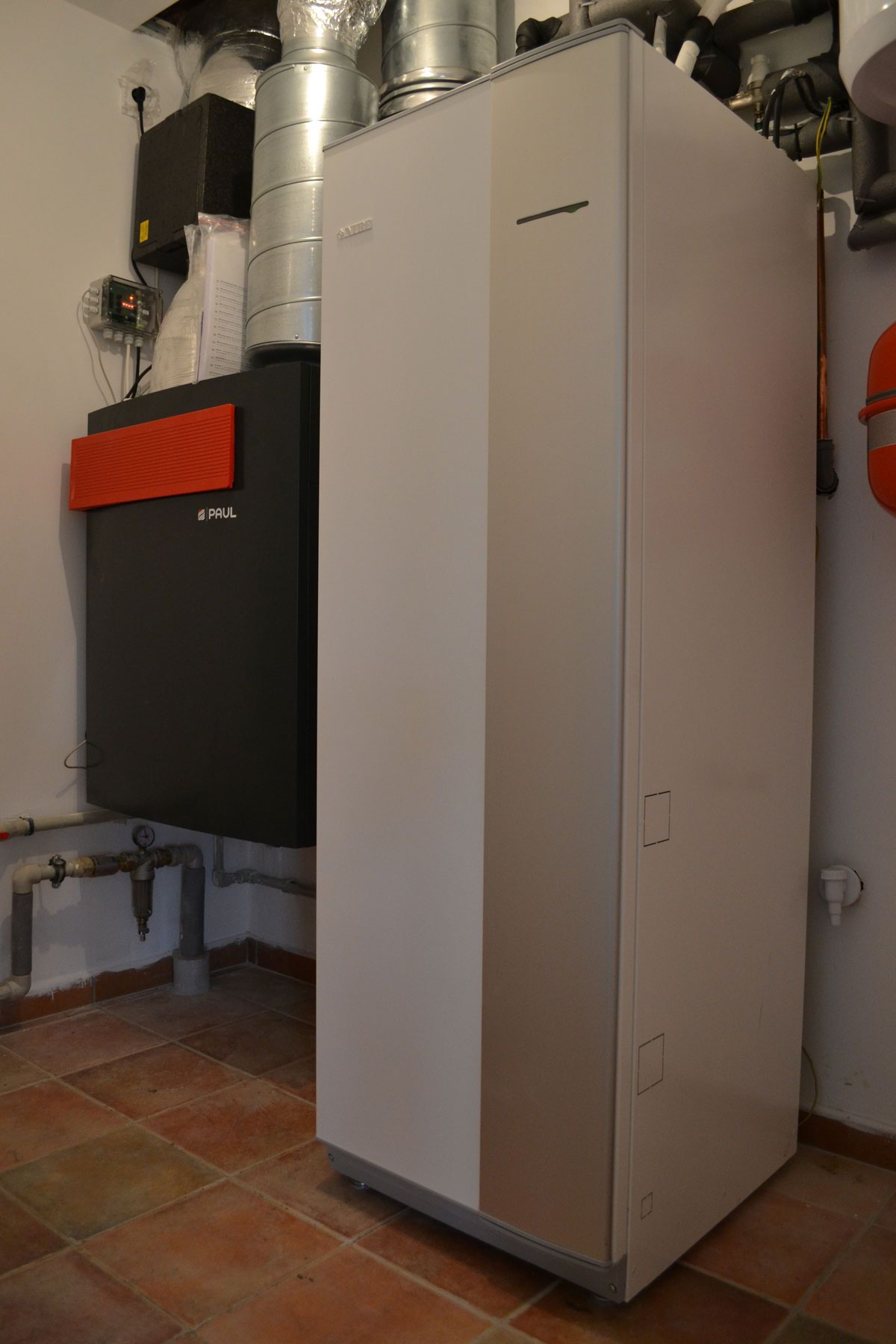

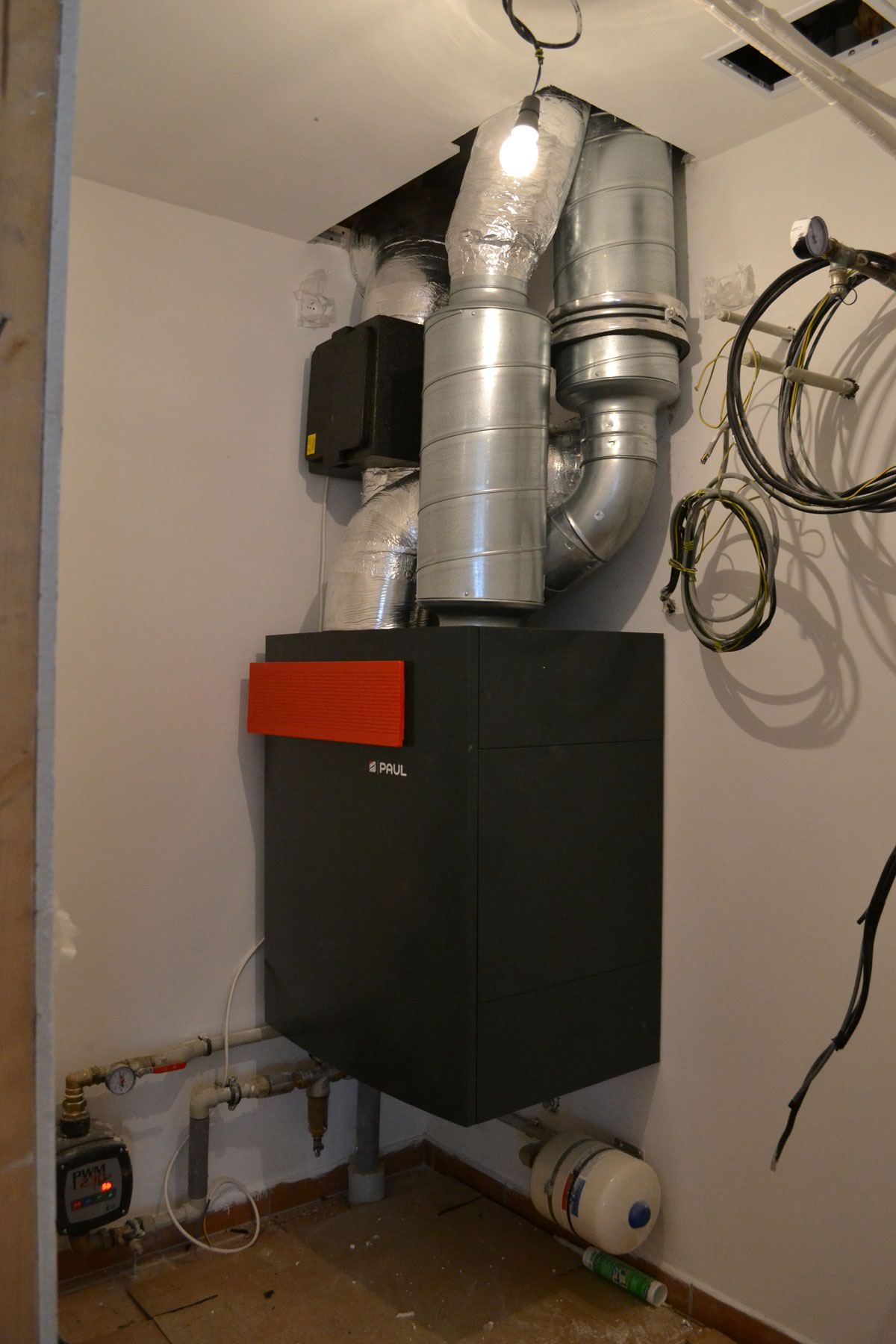

Vedฤพa vzduchotechnickej jednotky je nainลกtalovanรฝ zdroj tepla na vykurovanie aย ohrev vody. Ide oย tepelnรฉ ฤerpadlo vzduch โ€“ voda (odoberรก teplo zย vonkajลกieho vzduchu aย po pridanรญ elektrickej energie ho โ€žpreฤrpรกโ€œ na vyลกลกiu teplotnรบ รบroveลˆ aย predรก ho vykurovacej vode). Celรก technolรณgia zaberie len dva moduly 60/60 cm.

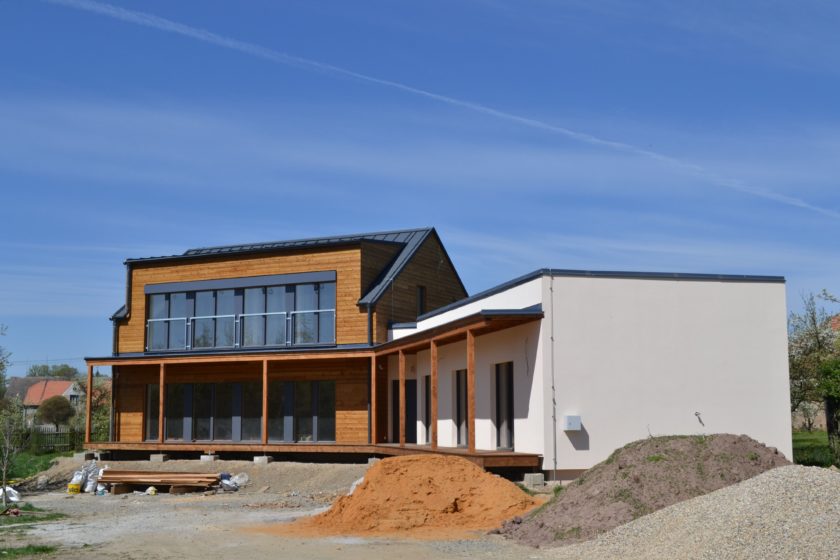

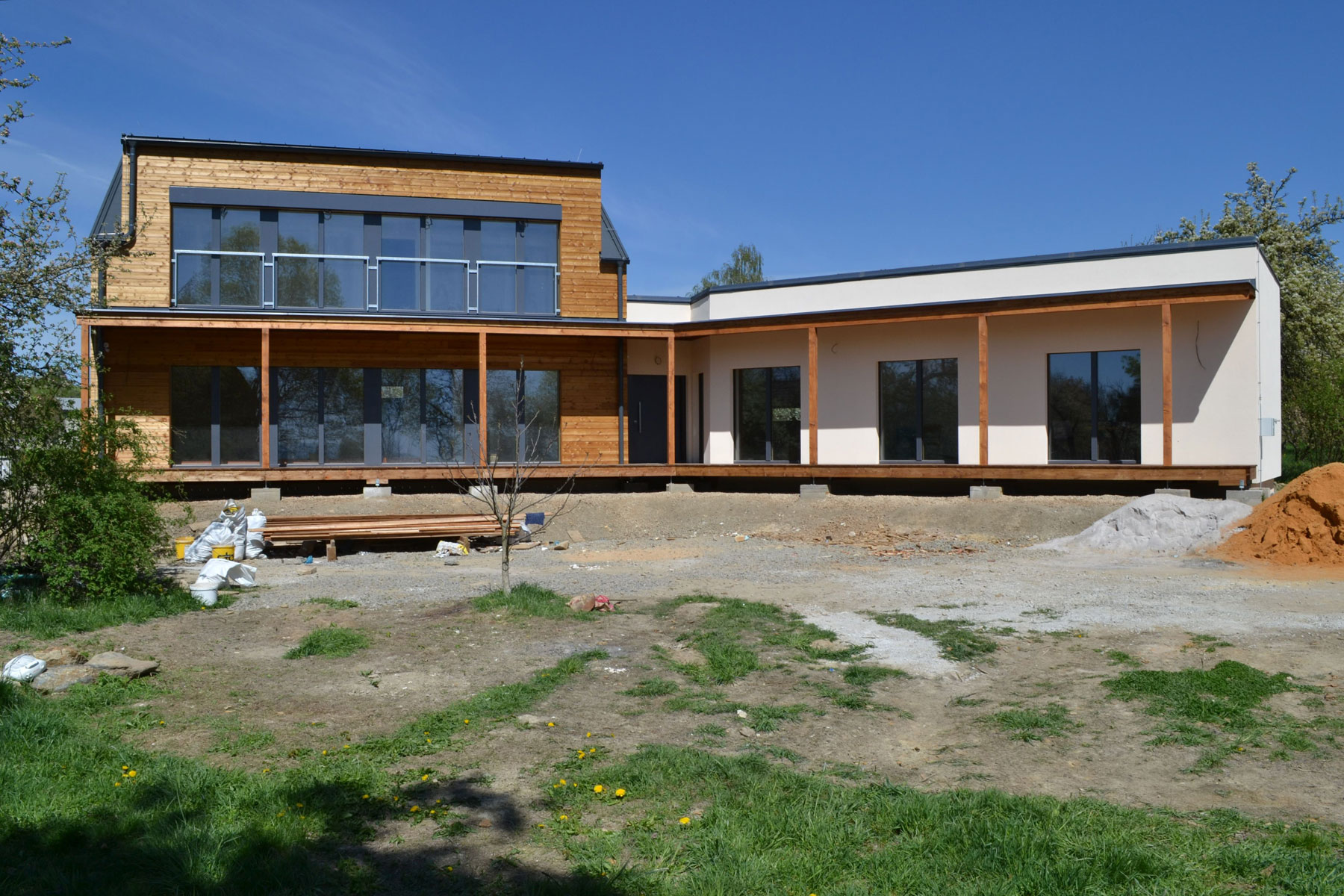

Hotovรฝ dom pred dokonฤenรญm finรกlnych terรฉnnych รบprav

Pokiaฤพ ide oย nรกvrh, moลพno ho najviac ovplyvniลฅ na zaฤiatku pri spracovanรญ architektonickej ลกtรบdie. Potom nasledujรบ ฤalลกie kroky โ€“ optimalizรกcia PHPP, projekt, detailnejลกรญ projekt, tepelnotechnickรฉ vรฝpoฤty detailov aย samotnรก realizรกcia stavby. Dom bol navrhnutรฝ vย sรบlade sย nemeckou metodikou posudzovania. Logickรฝm vyรบstenรญm celej snahy bolo udelenie certifikรกtu na pasรญvny dom nezรกvislou organizรกciou.

Architektonickรฝ nรกvrh: Ing. arch. Simona Valiลกovรก
Optimalizรกcia vย PHPP, koncept technickรฉho rieลกenia, projekt na stavebnรฉ povolenie, montรกลพna dokumentรกcia aย realizรกcia stavby: Chytrรฝ dลฏm, s. r. o.
