Ako zabezpečiť trojvrstvovú požiarnu ochranu oceľového stĺpa (montážny postup)

Oceľové stĺpy či nosníky je potrebné chrániť vhodnou povrchovou úpravou pred účinkami ohňa, ktorý môže vzniknúť pri požiari budovy.

Poznáte výhody Klubu ASB? Stačí bezplatná registrácia a získate sektorové analýzy slovenského stavebníctva s rebríčkami firiem ⟶

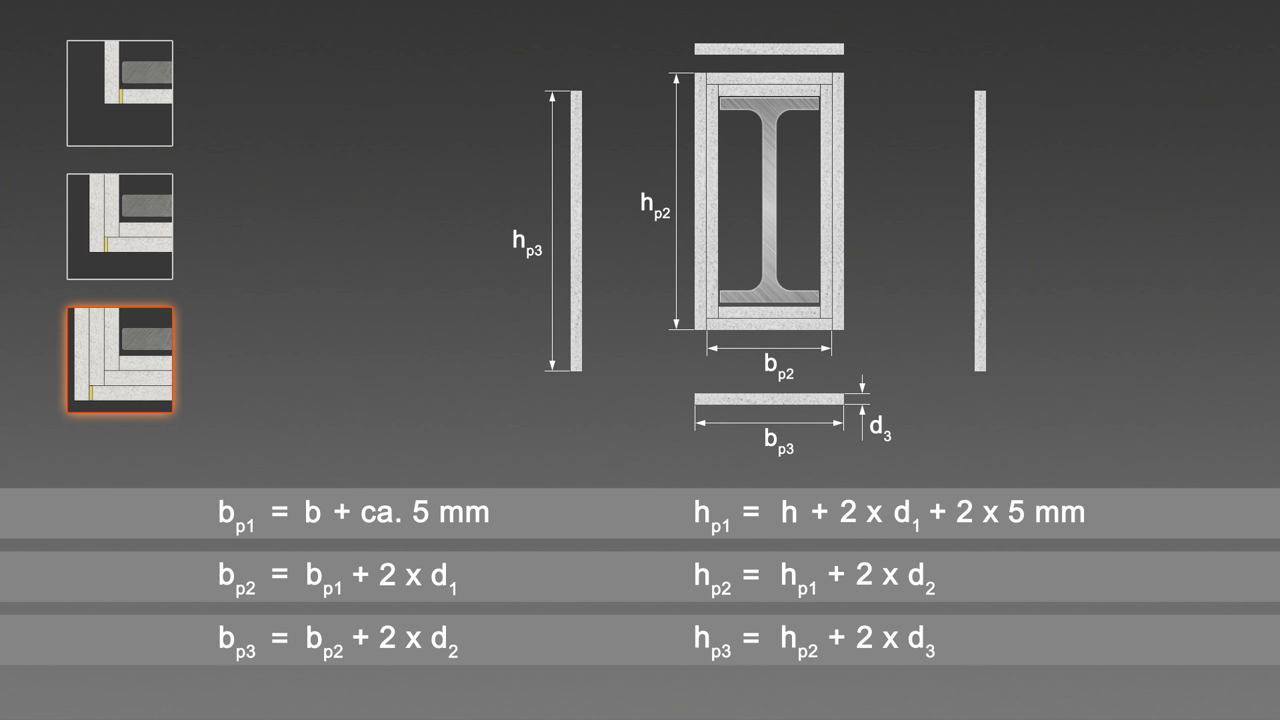

01 Rozmery dosiek

Výška požiarnej sadrovláknitej dosky sa pri trojvrstvovom opláštení určí podľa vzorca h_p1 = h + 2 × d₁ + 2 × 5 mm, druhého opláštenia h_p2 = h_p1 + 2 × d₂ a tretieho opláštenia h_p3 = h_p2 + 2 × d₃. Šírka dosky sa určí podľa vzorca b_p1 = b + cca 5 mm, druhého opláštenia b_p2 = b_p1 + 2 × d₁ a tretieho opláštenia b_p3 = b_p2 + 2 × d₂ (kde h je výška nosníka, b šírka nosníka a d₁ hrúbka dosky).

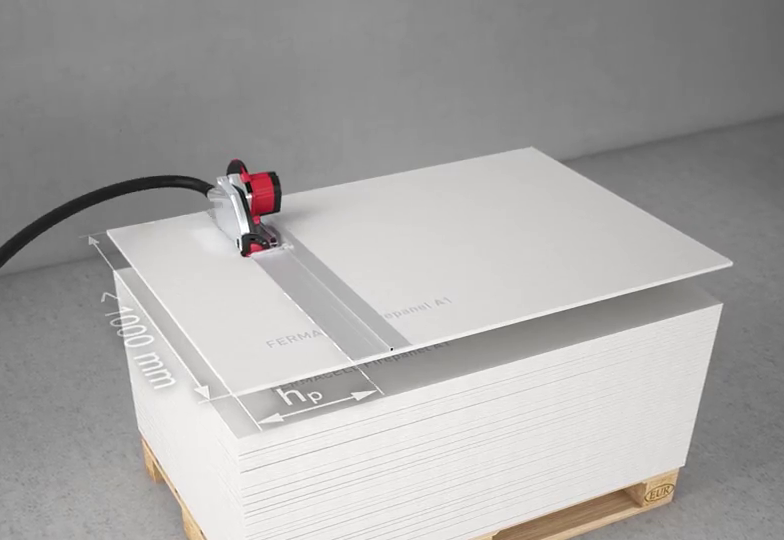

02 Odrezanie dosky

Požiarne opláštenie môže mať dĺžku max. 1 000 mm na každý prvok. Požadovaný rozmer dosky sa odreže pomocou elektrickej okružnej píly.

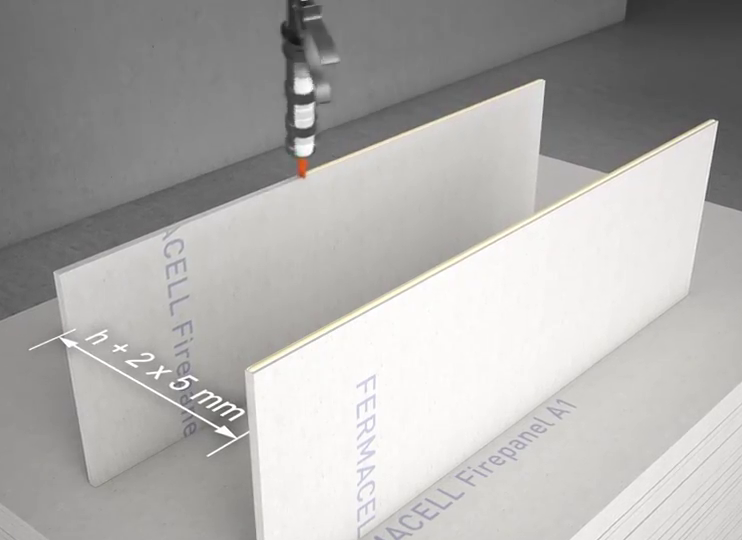

03 Škárovacie lepidlo

Na hrany odrezaných požiarnych sadrovláknitých dosiek sa pomocou aplikačnej pištole nanesie škárovacie lepidlo. Na dosky s naneseným škárovacím lepidlom sa pritlačí vodorovná doska.

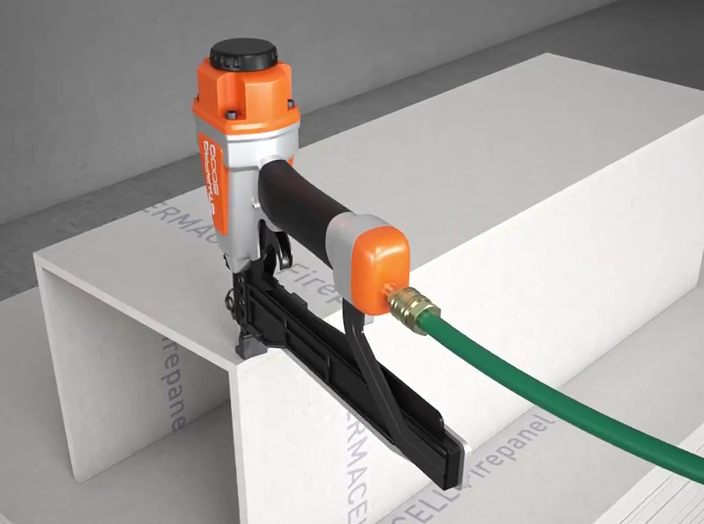

04 Pripevnenie sponami

Zvislá doska sa po nalepení na vodorovnú dosku na zabezpečenie vzájomnej priľnavosti pripevní sponami s rozmerom 30 × 10 × 1,5 mm.

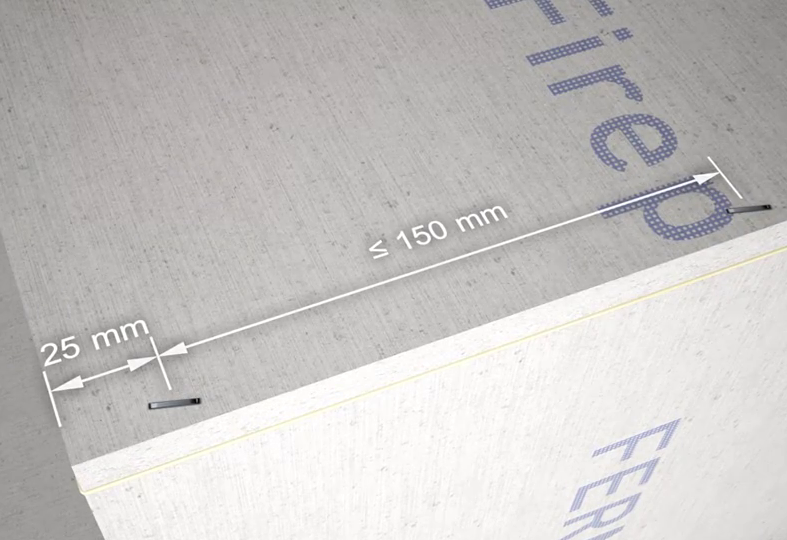

05 Rozmiestnenie spôn

Prvá spona sa umiestni 25 mm od okraja dosky. Po celej dĺžke spony sa spony nastrieľajú vo vzájomnej osovej vzdialenosti ≤ 150 mm.

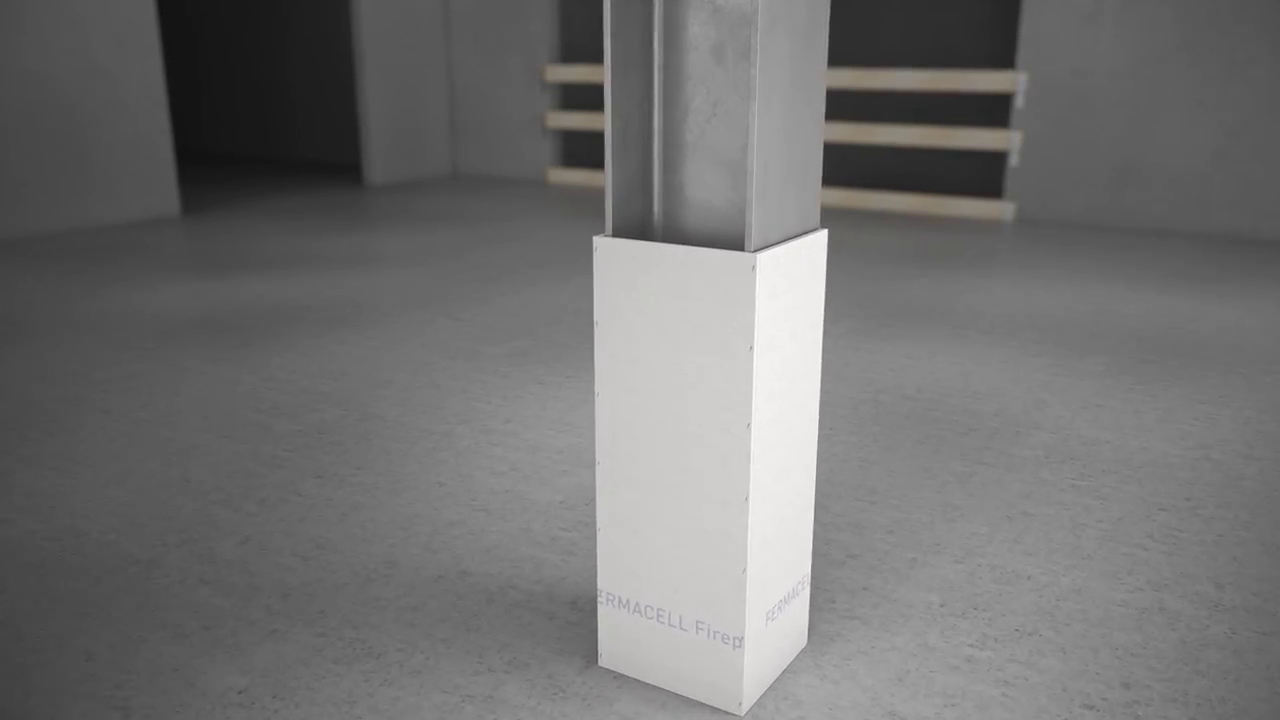

06 Nasunutie opláštenia

Z požiarnych sadrovláknitých dosiek sa týmto spôsobom vytvorí požiarne opláštenie v tvare písmena U. Pripravené požiarne opláštenie sa nasunie na oceľový nosník.

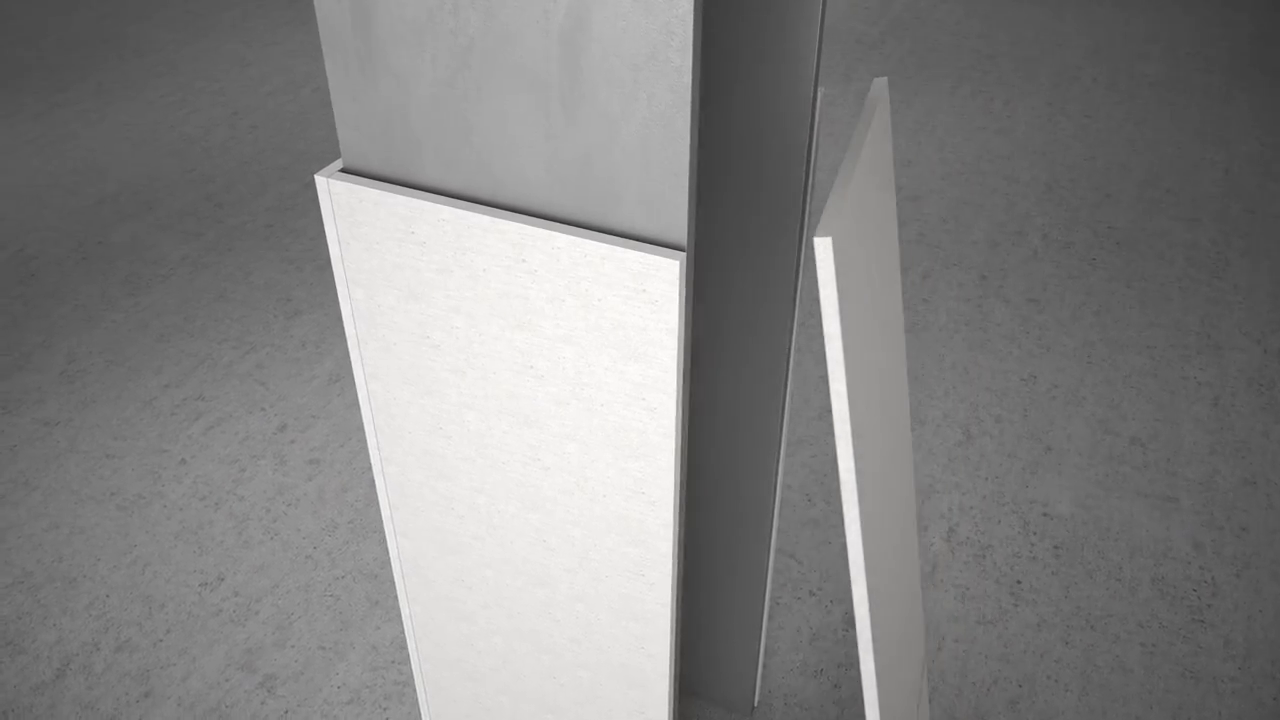

07 Štvrtá doska

Požiarny obklad oceľového stĺpa sa uzavrie štvrtou doskou, ktorá sa priloží z voľnej strany.

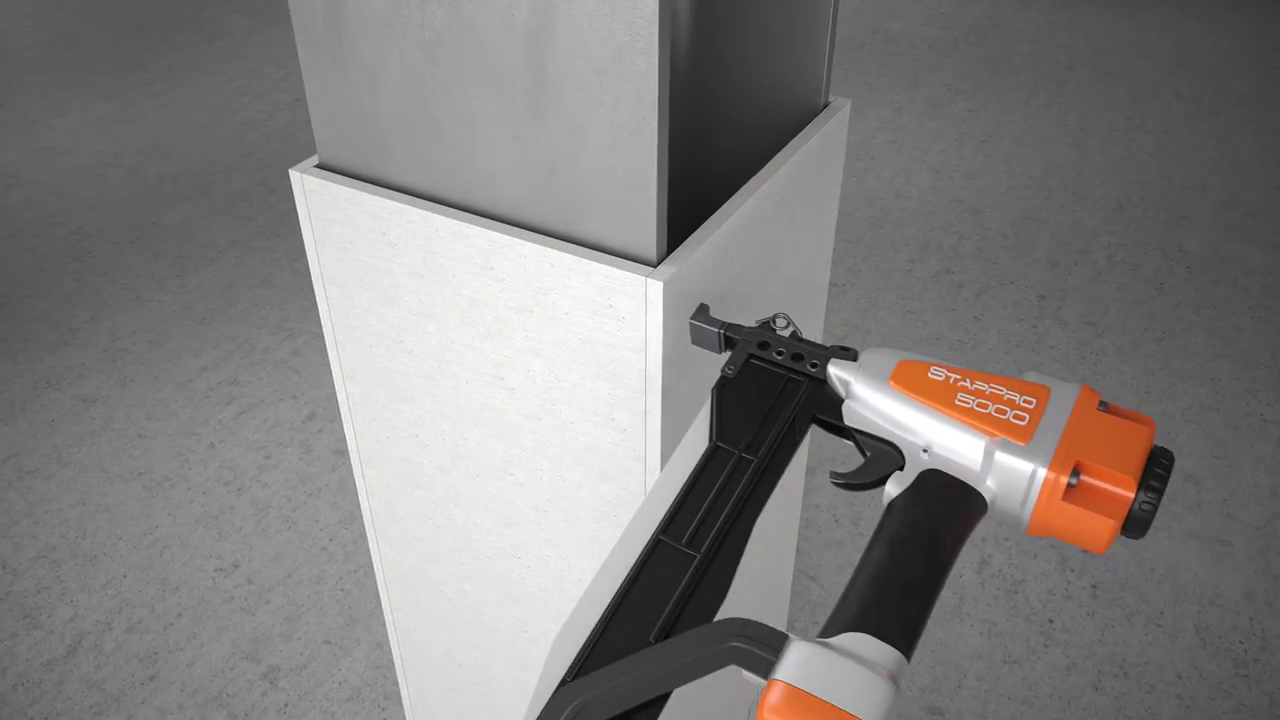

08 Pripevnenie sponami

Štvrtá doska prvej vrstvy opláštenia sa pripevní do hrán zvislých dosiek sponami s rozmermi 30 × 10 × 1,5 mm. Spony sa nastrelia 35 mm od okraja dosky a vo vzájomnej osovej vzdialenosti ≤ 100 mm.

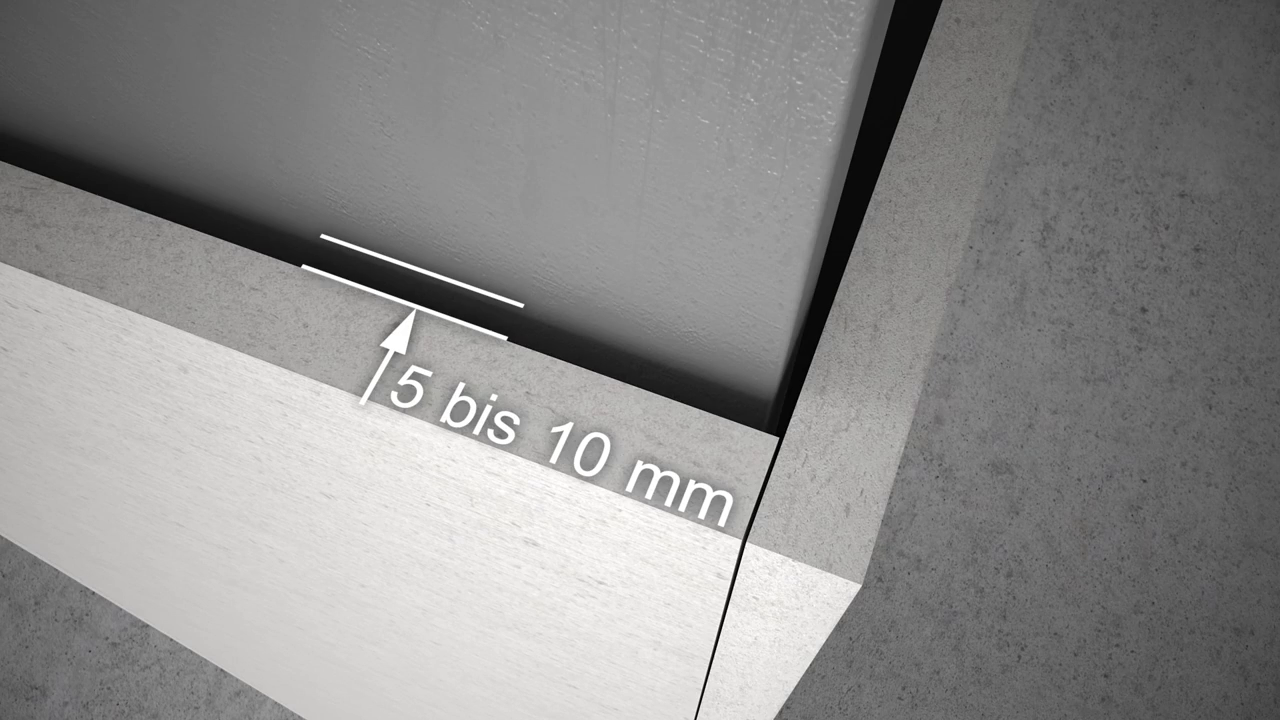

09 Medzera medzi nosníkom a opláštením

Opláštenie sa neosádza tesne na stĺp. Medzi oceľovým stĺpom a požiarnym opláštením má byť medzera 5 až 10 mm.

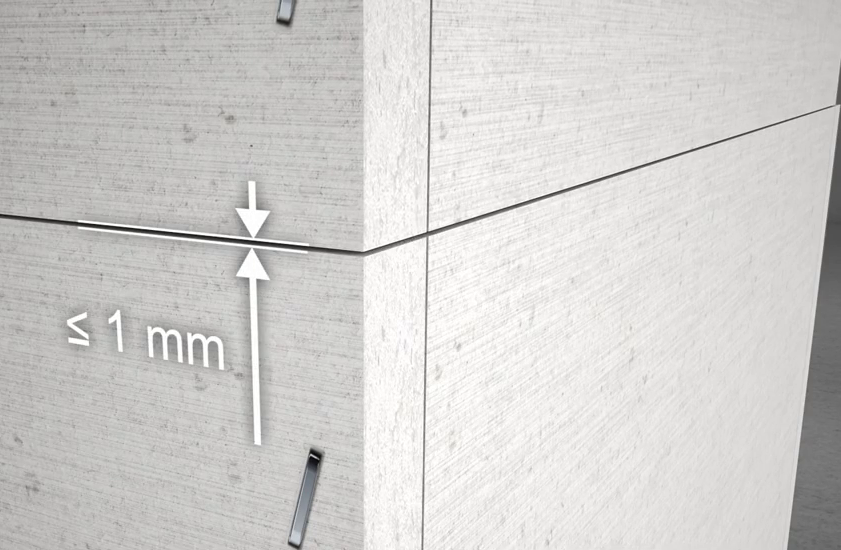

10 Medzera medzi doskami

Hrany dosiek prvej vrstvy opláštenia sa vzájomne nezlepujú škárovacím lepidlom. Hrany dosiek sa zrazia tesne tak, aby medzi doskami ostala medzera ≤ 1 mm.
