Diaฤพnica D1 Preลกov, zรกpad โ€“ Preลกov, juh

Partneri sekcie:

รšsek diaฤพnice D1 Preลกov, zรกpad โ€“ Preลกov, juh je sรบฤasลฅou trasy Bratislava โ€“ ลฝilina โ€“ Koลกice โ€“ Uลพhorod (Ukrajina). Zรกroveลˆ je zaradenรฝ do medzinรกrodnej cestnej siete pod oznaฤenรญm E 50, na ktorรบ je napojenรก medzinรกrodnรก cesta E371, smerujรบca z Preลกova cez Svidnรญk na hraniฤnรฝ priechod Vyลกnรฝ Komรกrnik โ€“ Barwinek do Poฤพskej republiky.

Diaฤพnica vstupuje na danom รบseku do katastrรกlnych รบzemรญ obcรญ Preลกov, Solivar, Haniska a Petrovany. Prechรกdza okresom Preลกov v Preลกovskom kraji. Intenzita premรกvky je tu pribliลพne 20 000 vozidiel denne. Po dokonฤenรญ stavby sa odklonรญ celรก tranzitnรก doprava z mesta Preลกov na tento obchvat. Osobnรฝm autรกm skrรกti novรฝ รบsek cestu o 19 minรบt, nรกkladnรฝm o 18 minรบt.

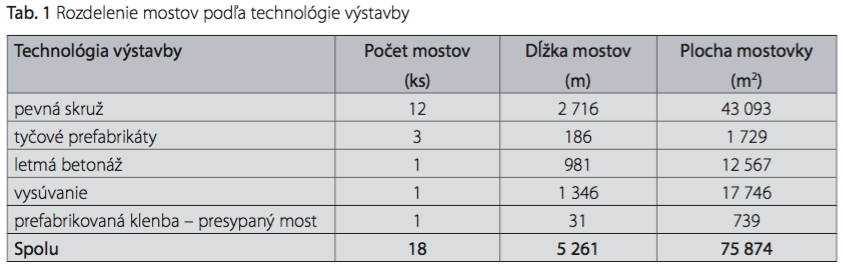

V rรกmci rekultivรกcie krajiny sa vysadรญ 58 000 ks krรญkov a pribliลพne 500 ks stromฤekov. Diaฤพniฤnรฝ รบsek bude dlhรฝ takmer 8 km, na trase bude 18 mostov (zรกkladnรฉ rozdelenie je v tab. 1), dvojrรบrovรฝ tunel Preลกov s dฤบลพkou cez 2 km, 17 vetiev kriลพovatiek a 6 km protihlukovรฝch stien.

V rรกmci stavby sa zrekonลกtruuje a vรฝrazne rozลกรญri stredisko sprรกvy a รบdrลพby.ย Sรบฤasลฅou stavby sรบ aj dve veฤพkรฉ mimoรบrovลˆovรฉ kriลพovatky. Celkovรฝ poฤet stavebnรฝch objektov na projekte je 227 ks. K 30. septembru 2020 uplynulo 1 191 dnรญ lehoty vรฝstavby, ฤo predstavuje 80 % z celkovรฉho ฤasu.

SO 203-00 Most v km 98,4 cez รบdolie Malkovskรฉho potoka

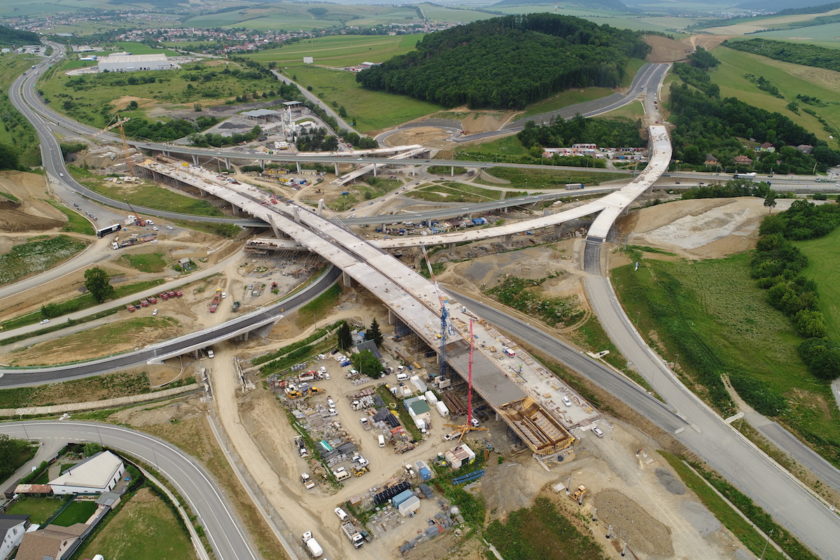

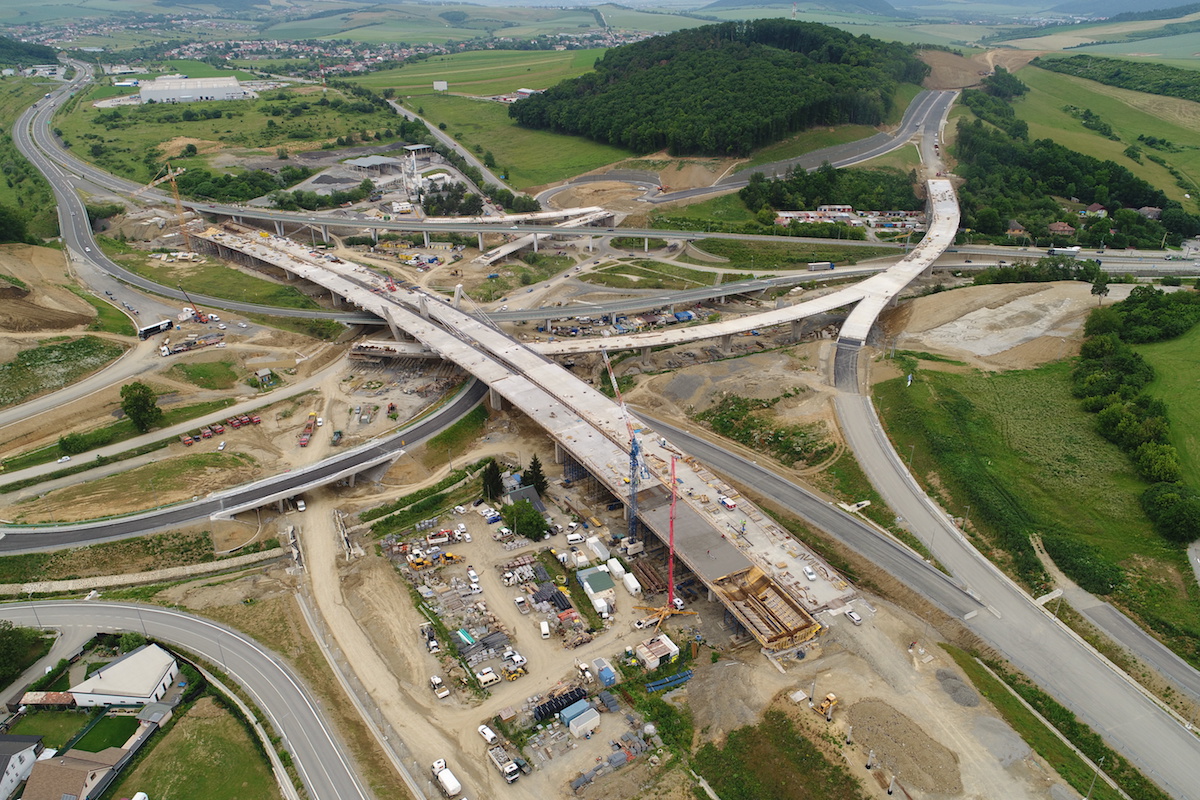

Kriลพovatka Vydumanec
SO 100-00 Diaฤพnica D1
SO 206-00 Most v km 103,0 D1 cez rieku Torysu, nad ลพelezniฤnou traลฅou a cestou I/68
Vรฝchodnรฝ portรกl tunela Preลกov

Opis stavby

Navrhovanรฝ รบsek diaฤพnice Preลกov, zรกpad โ€“ Preลกov, juh s dฤบลพkou 7 870 m bude priamym pokraฤovanรญm รบseku D1 Svinia โ€“ Preลกov, ktorรฝ je v prevรกdzke od roku 2010. V kriลพovatke Preลกov, juh je navrhovanรก diaฤพnica napojenรก na jestvujรบcu diaฤพnicu D1 Preลกov โ€“ Budimรญr.

Novobudovanรฝ รบsek diaฤพnice je napojenรฝ na komunikaฤnรฝ systรฉm v dvoch mimoรบrovลˆovรฝch kriลพovatkรกch:

  • mimoรบrovลˆovรก kriลพovatka Preลกov, zรกpad s napojenรญm na budรบcu rรฝchlostnรบ cestu R4 Preลกov, severnรฝ obchvat, na cestu I/18 a cestu II/546;
  • kriลพovatka Preลกov, juh, kde je diaฤพnica D1 napojenรก na komunikaฤnรฝ systรฉm mesta Preลกov diaฤพniฤnรฝm privรกdzaฤom z juลพnej ฤasti mesta.

รšsek sa zaฤรญna v kriลพovatke Preลกov, zรกpad, kde sa plynulo napรกja na predchรกdzajรบci รบsek diaฤพnice D1 Svinia โ€“ Preลกov, zรกpad. Nรกsledne prechรกdza v blรญzkosti obytnej zรณny a vstupuje do spomรญnanรฉho tunela. Koniec รบseku je v kriลพovatke Preลกov, juh za obcou Haniska, diaฤพnica pokraฤuje ฤalej smerom na Koลกice รบsekom D1 Preลกov, juh โ€“ Budimรญr.

Snรญmka obrazovky 2021 02 16 o 17.01.39
Snรญmka obrazovky 2021 02 16 o 17.01.39 |

Nosnรฉ stavebnรฉ objekty

Nosnรฝmi objektmi stavby D1 Preลกov, zรกpad โ€“ Preลกov, juh sรบ tieto stavebnรฉ objekty:

  • SO 100-00 Diaฤพnica D1,
  • SO 201-00 Most v km 98,0 D1 nad vetvami kriลพovatky Preลกov, zรกpad,
  • SO 203-00 Most v km 98,4 cez รบdolie Malkovskรฉho potoka,
  • Tunel Preลกov,
  • SO 206-00 Most v km 103,0 D1 cez rieku Torysu, nad ลพelezniฤnou traลฅou a cestou I/68,
  • SO 208-00 Most na vetve ฤ. 8 v km 0,620 nad cestou I/18 a vetvami kriลพovatky,
  • rekonลกtrukcia strediska SSรšD.

SO 100-00 Diaฤพnica D1

Navrhovanรก diaฤพnica zodpovedรก kategรณrii D 26,5/100. Celkovรฝ objem vรฝkopu a vรฝrubu je 1,349 mil. m3 a celkovรฝ objem nรกsypu je 1,070 mil. m3.

Vozovka diaฤพnice je navrhnutรก ako tuhรก vozovka s cementobetรณnovรฝm krytom s takรฝmto zloลพenรญm:

– dvojvrstvovรฝ cementobetรณnovรฝ kryt, hr. 240 mm,
– asfaltovรฝ betรณn AC16p, hr. 40 mm,
– infiltraฤnรฝ postrek,
– cementom stmelenรก zmes CBGM C5/6, 22, hr. 160 mm,
– ลกtrkodrvina ล D 45 Gc, hr. 180 mm.

Vzhฤพadom na situovanie diaฤพnice D1 v zastavanom รบzemรญ mesta Preลกova alebo na รบzemรญ urฤenom na zastavanie podฤพa รบzemnรฉho plรกnu mesta a vzhฤพadom na zabezpeฤenie dostatoฤnej adhรฉzie povrchu vozovky poฤas nepriaznivรฝch poveternostnรฝch podmienok sa povrch cementobetรณnovรฉho krytu upravรญ kefovanรญm, ฤรญm sa zabezpeฤia vlastnosti obrusnej vrstvy s hluฤnosลฅou znรญลพenou pribliลพne o 1,5 aลพ 2,5 dB.

V mieste prechodovรฝch oblastรญ mostnรฝch objektov a mostov bude netuhรก vozovka s asfaltovรฝm krytom s takรฝmto zloลพenรญm:

– asfaltovรฝ koberec mastixovรฝ SMA11-I PmB, hr. 40 mm,
– spojovacรญ asfaltovรฝ postrek,
– asfaltovรฝ betรณn ACL 16 PmB, hr. 60 mm,
– spojovacรญ asfaltovรฝ postrek,
– asfaltovรฝ betรณn ACP 16 PmB, hr. 100 mm,
– infiltraฤnรฝ postrek,
– mechanicky spevnenรฉ kamenivo 31,5 GB, hr. 220 mm,
– ลกtrkodrvina ล D, hr. 2 080 mm.

Na mostnรฝch objektoch bude maลฅ konลกtrukcia vozoviek takรฉto zloลพenie:

– SMA 11 PmB, hr. 40 mm,
– liaty asfalt, modifikovanรฝ, hr. 45 mm,
– izolรกcia, hr. 5 mm.

SO 100-00 Diaฤพnica D1
SO 100-00 Diaฤพnica D1 | Zdroj: Doprastav, a. s.

Identifikaฤnรฉ รบdaje stavby

Nรกzov stavby: Diaฤพnica D1 Preลกov, zรกpad โ€“ Preลกov, juh
Investor: Nรกrodnรก diaฤพniฤnรก spoloฤnosลฅ, a. s.
Zhotoviteฤพ: Zdruลพenie D1 Preลกov (EUROVIA SK, a. s., EUROVIA CS, a. s., Doprastav, a. s., Metrostav, a. s., Metrostav Slovakia, a. s.)
Zaฤiatok vรฝstavby: 6/2017 Lehota vรฝstavby: 1 486 dnรญ (48 mesiacov)
Koniec vรฝstavby: 6/2021
Zmluvnรก cena: 356,35 mil. โ‚ฌ (s rezervou)
Financovanie: Eรš + SR
Dฤบลพka stavby: 7 870 m (spolu s kriลพovatkou Vydumanec a JUH pribliลพne 19 km)
Tunel Preลกov: 2 244 m
Poฤet mostov: 18
ฤŽalลกie zaujรญmavosti: 2 veฤพkรฉ mimoรบrovลˆovรฉ kriลพovatky, 17 vetiev kriลพovatiek, 6,4 km protihlukovรฝch stien, osvetlenie celej diaฤพnice, stredisko SSรšD

SO 201-00 Most v km 98,0 D1 nad vetvami kriลพovatky Preลกov, zรกpad

Navrhovanรฝ mostnรฝ objekt je sรบฤasลฅou diaฤพnice D1. Premosลฅuje preloลพku potoka Vydumanec a navrhovanรฉ vetvy ฤ. 15 a 9 kriลพovatky Preลกov, zรกpad, jestvujรบcu vetvu ฤ. 1 s mostnรฝm objektom SO 217-00 (stavba D1 Friฤovce โ€“ Preลกov, zรกpad), navrhovanรบ vetvu ฤ. 8 s mostnรฝm objektom SO 208-00 a navrhovanรบ vetvu ฤ. 6. Nad vetvami je zabezpeฤenรก minimรกlna vรฝลกka priechodnรฉho prierezu 4,80 m.

Komunikรกciu na moste predstavuje diaฤพnica s parametrami D 26,5/100. Trasa sa v danom รบseku nachรกdza v pravostrannom smerovom oblรบku s R = 900 m a v รบdolnicovom oblรบku s R = 16 000 m. Prieฤny sklon na moste bude jednostrannรฝ, premennรฝ. Na vonkajลกej strane pravรฉho a ฤพavรฉho mosta sa nachรกdza sluลพobnรฝ chodnรญk.

Most sa realizuje technolรณgiou na pevnej skruลพi, zakladanie sa realizuje na veฤพkopriemerovรฝch pilรณtach s priemerom DN 1 200. Nosnรก konลกtrukcia je dvojkomorovรก, z dodatoฤne predpรคtรฉho betรณnu typu extradosed, zavesenรก na nรญzkom pylรณne. Dฤบลพka NK ฤพavรฉho mosta je 528,7 m a pravรฉho mosta 550,2 m.ย Mostnรฝ objekt mรก 12 polรญ. K 30. septembru bola zrealizovanรก kompletnรก spodnรก stavba a 95 % nosnej konลกtrukcie hornej ฤasti.

Kriลพovatka Vydumanec

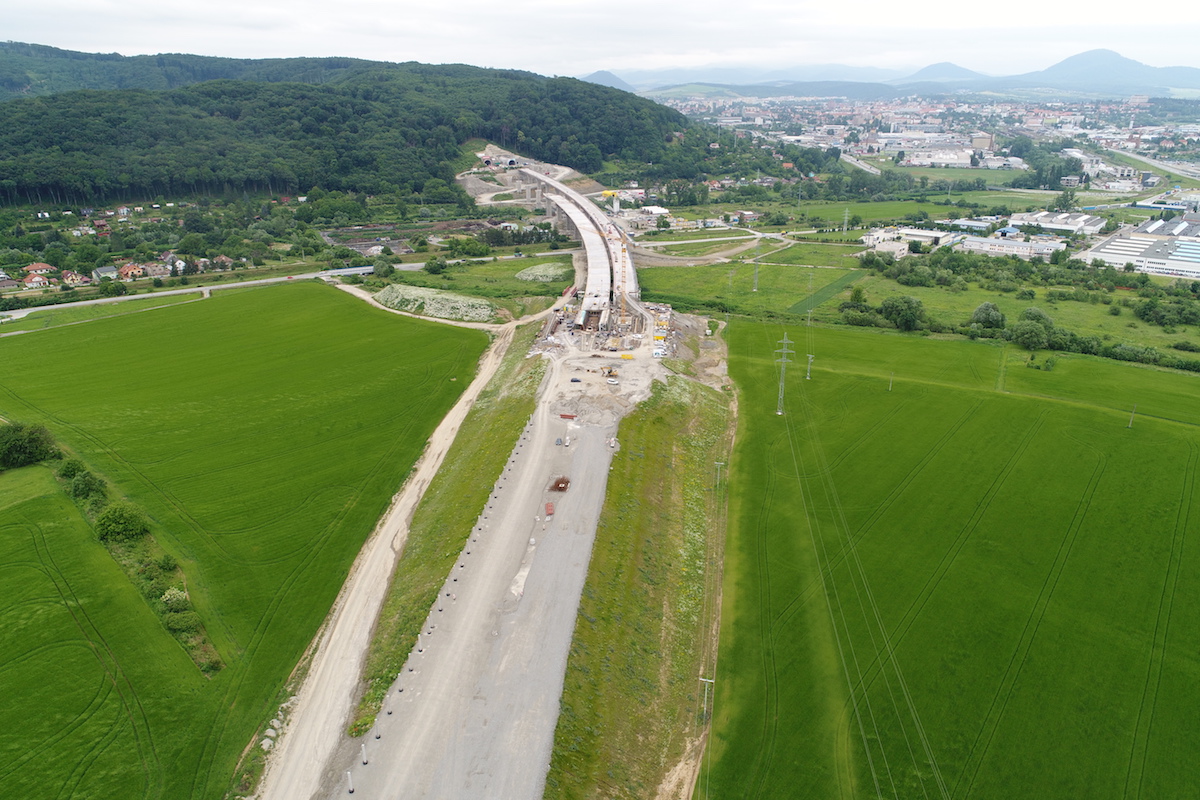

Kriลพovatka Vydumanec | Zdroj: Doprastav, a. s.

SO 203-00 Most v km 98,4 cez รบdolie Malkovskรฉho potoka

Navrhovanรฝ mostnรฝ objekt je sรบฤasลฅou diaฤพnice D1 a je situovanรฝ v okrajovej juhozรกpadnej ฤasti mesta Preลกova. รšฤelom mosta je zabezpeฤiลฅ premostenie รบdolia Malkovskรฉho potoka a prรญstupovรบ cestu Malkovskรก. Diaฤพnica vedie v maximรกlnej vรฝลกke viac ako 35 m nad รบdolรญm.

Komunikรกciu na moste predstavuje diaฤพnica s parametrami D 26,5/100. Trasa sa v danom รบseku nachรกdza v ฤพavostrannom oblรบku. Prieฤny sklon na moste bude jednostrannรฝ, premennรฝ. Most sa realizuje technolรณgiou letmej betonรกลพe (budovanie jednotlivรฝch vahadiel dvojicou betonรกrskych vozรญkov s dฤบลพkou zรกrodku 12,0 m a dฤบลพkami jednotlivรฝch lamiel 4,0 a 5,0 m).

Zakladanie objektu sa realizuje na veฤพkopriemerovรฝch pilรณtach s priemerom DN 1 200. Dฤบลพka NK ฤพavรฉho mosta je 432,60 m a pravรฉho mosta 487,60 m. ฤฝavรฝ most mรก 7 polรญ, pravรฝ most mรก 8 polรญ. K 30. septembru 2020 bola zrealizovanรก spodnรก stavba, prebieha vรฝstavba nosnej konลกtrukcie ฤพavรฉho aj pravรฉho mosta.

SO 203-00 Most v km 98,4 cez รบdolie Malkovskรฉho potoka

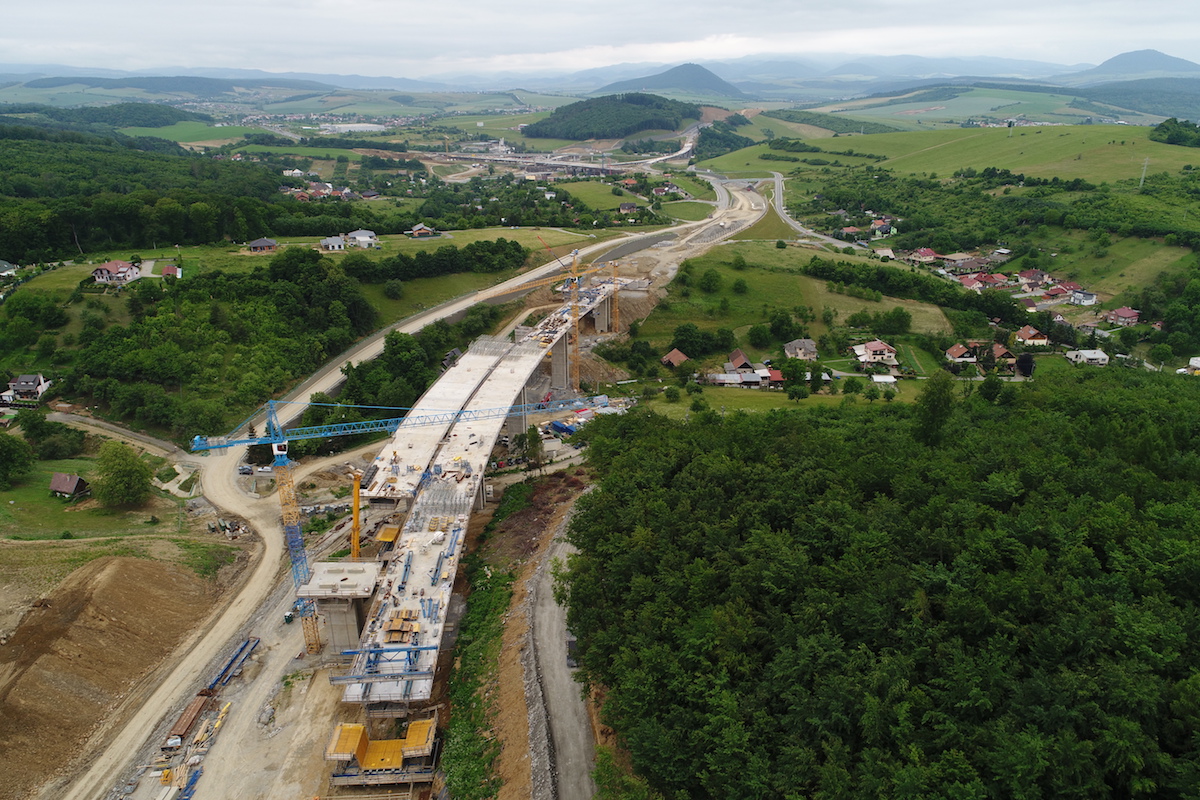

SO 203-00 Most v km 98,4 cez รบdolie Malkovskรฉho potoka | Zdroj: Doprastav, a. s.

Tunel Preลกov

Diaฤพniฤnรฝ tunel je sรบฤasลฅou juhozรกpadnรฉho obchvatu Preลกova a tvoria ho dve nezรกvislรฉ tunelovรฉ rรบry. Severnรก tunelovรก rรบra bude maลฅ dฤบลพku 2 230,50 m a juลพnรก tunelovรก rรบra 2 244,00 m. Razenie oboch rรบr prebiehalo oproti sebe z oboch portรกlov (4 ฤelby). Razenie z vรฝchodnรฉho portรกlu sa zaฤalo 1. 8. 2018 severnou tunelovou rรบrou, 23. 8. 2018 sa zaฤalo s razenรญm juลพnej tunelovej rรบry.

Razenie sa ฤlenilo horizontรกlne na kalotu, stupeลˆ a dno, rozpรกjanie prebieha mechanicky a s pouลพitรญm trhacรญch prรกc. Zo zรกpadnรฉho portรกlu sa zaฤalo s razenรญm takisto 1. 8. 2018 juลพnou tunelovou rรบrou a od 15. 8. 2018 sa zaฤalo aj so severnou tunelovou rรบrou. Razenie sa tieลพ ฤlenรญ horizontรกlne na kalotu, stupeลˆ a dno, rozpรกjanie prebieha mechanicky a s pouลพitรญm trhacรญch prรกc.

Razenie zo zรกpadnรฉho portรกlu prebieha รบpadne v sklone 2,8 %. Pre plynulรฝ postup razenia bola celรฝ ฤas vรฝstavby dรดleลพitรก logistika odvozu rรบbaniny. Jej vhodnรก ฤasลฅ sa pouลพila na vรฝstavbu nรกsypov a bola deponovanรก pre budรบce zรกsypy. ฤŒasลฅ rรบbaniny sa pouลพรญva na rekultivรกciu lesnรฝch ciest v priฤพahlรฝch mestskรฝch lesoch.

Spolu s postupom razenia oboch tunelov zo zรกpadnรฉho aj vรฝchodnรฉho portรกlu sa postupne realizovali aj medzitunelovรฉ prepojenia, ktorรฝch je na celej trase spolu osem. Prepojenia ฤ. 1 a 8 sรบ priechodnรฉ, prepojenia ฤ. 2 โ€“ 7 sรบ prejazdnรฉ. Prepojenia majรบ dฤบลพku pribliลพne 28 m. Slรกvnostnรฉ prerazenie severnej tunelovej rรบry sa uskutoฤnilo 13. 6. 2019 za รบฤasti ministra dopravy a vรฝstavby SR.

Juลพnรก tunelovรก rรบra bola v รบrovni kaloty prerazenรก 18. 6. 2019. Razenie obidvoch tunelovรฝch rรบr od zaฤiatku do konca prebiehalo v prostredรญ tvorenom striedavรฝmi vrstvami รญlu a pieskovcov s rรดznou mocnosลฅou. Prรญtoky podzemnej vody boli iba lokรกlne, s malou vรฝdatnosลฅou. Vฤaka vlastnostiam banskรฉho prostredia sa razenie v prevaลพnej vรคฤลกine realizovalo pomocou trhacรญch prรกc s diaฤพkou zรกberu 1,7 m.

Stupeลˆ v obidvoch tuneloch bol dorazenรฝ s tรฝลพdennรฝm odstupom oproti kalotรกm. V sรบฤasnosti je v oboch tunelovรฝch rรบrach a prieฤnych prepojeniach hotovรฉ sekundรกrne (definitรญvne) ostenie, prebiehajรบ prรกce na technologickom vybavenรญ tunela a konลกtrukฤnรฝch vrstvรกch vozovky.

Vรฝchodnรฝ portรกl tunela Preลกov

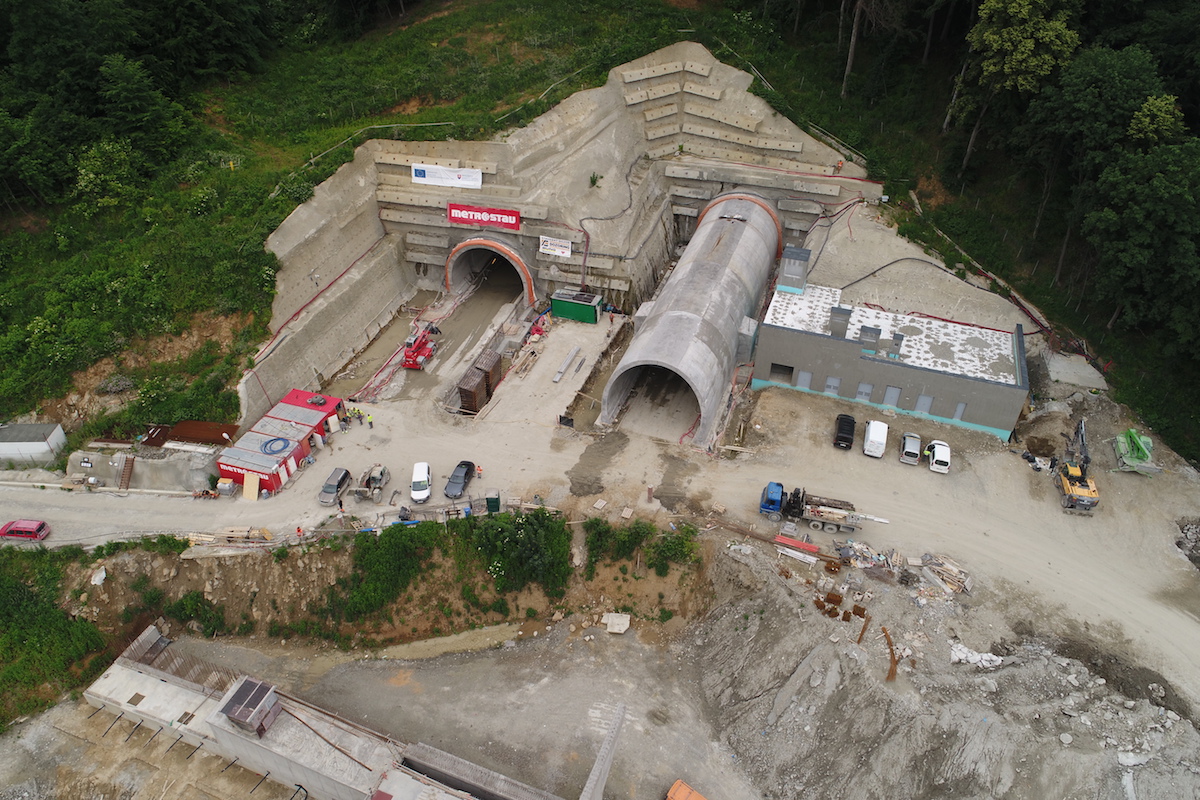

Vรฝchodnรฝ portรกl tunela Preลกov | Zdroj: Doprastav, a. s.

SO 206-00 Most v km 103.0 D1 cez rieku Torysa, nad ลพelezniฤnou traลฅou a cestou I/68

Mostnรฝ objekt premosลฅuje dve prรญstupovรฉ cesty, cestu I. triedy, ลพeleznicu SR, rieky Torysa a Delลˆa. Vลกetky prekรกลพky sa prekonรกvajรบ s vรฝraznou vรฝลกkovou rezervou 5 m a viac. Mostnรฝ objekt tvoria dva mosty, kaลพdรฝ prevรกdza diaฤพnicu v jednom smere. Prevรกdzanรก komunikรกcia je kategรณrie D26,5/100 a nachรกdza sa v smerovom oblรบku s polomerom 1570 m (ฤฝM) a 1415 m (PM).

Keฤลพe komunikรกcia za oporou ฤ. 1 vedie v dvoch samostatnรฝch tunelovรฝch rรบrach, vzdialenosลฅ mostov od seba je 1,83 m pri opore ฤ. 15 aลพ 14,77 m pri opore ฤ. 1. Na ฤพavej rรญmse ฤฝM a pravej rรญmse PM sa budรบ nachรกdzaลฅ protihlukovรฉ steny s vรฝลกkou 3 m. Most je realizovanรฝ technolรณgiou postupnรฉho vysรบvania nosnej konลกtrukcie, s vรฝrobลˆou lamiel s rรดznymi dฤบลพkami za oporou ฤ. 15.

Spodnรบ stavbu tvoria dve krajnรฉ opory a 13 ks ลกtรญhlych medziฤพahlรฝch pilierov, ktorรฉ majรบ rozลกรญrenรบ hlavu na uloลพenie loลพรญsk. Most je zaloลพenรฝ na veฤพkopriemerovรฝch pilรณtach s priemerom DN 1 200 a mikropilรณtach. Nosnรก konลกtrukcia je definovanรก ako komorovรก, s vรฝลกkou 3,6 m, z dodatoฤne predpรคtรฉho betรณnu.

Dฤบลพka nosnej konลกtrukcie ฤฝM aj PM je spolu 1 305,6 m (2 ร— 652,80 m) โ€“ kรณtovanรฉ v osi vysรบvania. Mostnรฝ objekt mรก 14 polรญ. K 30. septembru 2020 je zrealizovanรก kompletnรก hrubรก stavba mostnรฉho objektu (spodnรก stavba a nosnรก konลกtrukcia). Prebiehajรบ prรกce na prรญsluลกenstve, ako sรบ rรญmsy, izolรกcie a pod.

SO 206-00 Most v km 103,0 D1 cez rieku Torysu, nad ลพelezniฤnou traลฅou a cestou I/68

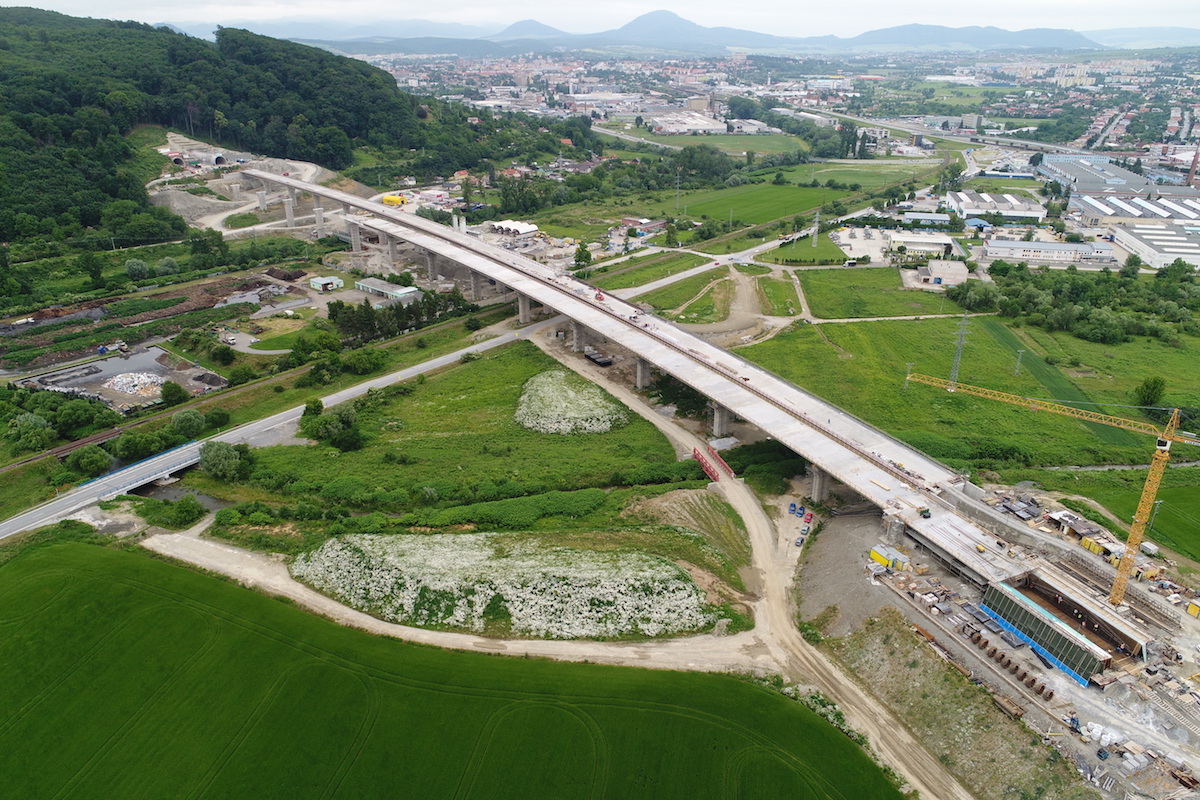

SO 206-00 Most v km 103,0 D1 cez rieku Torysu, nad ลพelezniฤnou traลฅou a cestou I/68 | Zdroj: Doprastav, a. s.

SO 208-00 Most na vetve ฤ. 8 v km 0,620 nad cestou I/18 a vetvami kriลพovatky

Mostnรฝ objekt premosลฅuje pripรกjacie vetvy (ฤ. 10 a 8) v kriลพovatke Vydumanec a cestu I/18. Objekt sa nachรกdza v extravilรกne zรกpadnej ฤasti mesta Preลกov. Mostnรฝ objekt tvoria dve nosnรฉ konลกtrukcie, ktorรฉ sรบ vzรกjomne spojenรฉ nad spoloฤnou podperou ฤ. 9.

Jeden most sa realizuje ako 12-poฤพovรฝ, monolitickรฝ, technolรณgiou na pevnej skruลพi. Nad podperami a v strede polรญ sรบ osadenรฉ oceฤพovรฉ deviรกtory, ktorรฉ zabezpeฤujรบ prenos รบฤinkov externรฝch predpรญnacรญch kรกblov do nosnej konลกtrukcie mosta.

Druhรฝ most sa realizuje ako 3-poฤพovรฝ, monolitickรฝ, takisto technolรณgiou na pevnej skruลพi. Zakladanie objektu sa realizuje na veฤพkopriemerovรฝch pilรณtach s priemerom DN 1 200. K 30. septembru 2020 je zrealizovanรก kompletnรก hrubรก stavba mostnรฉho objektu a prebieha prรญprava na realizรกciu prรญsluลกenstva.
