Dรดsledky zanedbania detailov pri zatepฤพovanรญ budov
Galรฉria(7)

Dรดsledky zanedbania detailov pri zatepฤพovanรญ budov

Partneri sekcie:

Pri objektoch projektovanรฝch aย realizovanรฝch vย sรบฤasnosti sa ฤasto podceลˆuje vรฝznam tepelno-technickรฉho rieลกenia kritickรฝch detailov. Kย zanedbaniu detailov prichรกdza nielen pri novostavbรกch, ale aj vย prรญpade rekonลกtrukciรญ, keฤ sa dodatoฤne zatepฤพujรบ obvodovรฉ konลกtrukcie.

Nรกsledne vzniknutรฉ chyby aย poruchy vย podobe povrchovej kondenzรกcie vodnej pary aย rastu plesnรญ na vnรบtornom povrchu stavebnรฝch konลกtrukciรญ sa ลฅaลพko dajรบ odstrรกniลฅ, dodatoฤnรฉ doplnenie hrรบbky tepelnej izolรกcie pri jednotlivรฝch problematickรฝch ฤastiach je vo vรคฤลกine prรญpadov technologicky, ekonomicky iย architektonicky nevhodnรฉ.

Moลพnosti rieลกenรญ detailov
ฤŒรญm vyลกลกie poลพiadavky na tepelnoizolaฤnรฉ vlastnosti stavebnรฝch konลกtrukciรญ kladieme, tรฝm vรฝznamnejลกiu รบlohu hrajรบ detaily. Kritickรฉ miesta treba rieลกiลฅ modelovanรญm viacrozmernรฉho teplotnรฉho poฤพa, t. j. aspoลˆ dvojrozmernรฉho, vย niektorรฝch prรญpadoch iย trojrozmernรฉho. Uลพ od roku 1994 sa projektantom vย ฤŒSN 73ย 05ย 40 Tepelnรก ochrana budov (vย SR STN 73ย 0540: Tepelno-technickรฉ vlastnosti stavebnรฝch konลกtrukciรญ aย budov) odporรบฤa ako nรกstroj na zisลฅovanie poลพiadaviek na najniลพลกiu vnรบtornรบ povrchovรบ teplotu ochladzovanej konลกtrukcie metรณda dvojrozmernรฉho teplotnรฉho poฤพa. Vtedy vลกak boli programy ako napr. AREA akademickou zรกleลพitosลฅou aย kย projektantom sa dostali aลพ na prelome tisรญcroฤia. Vย sรบฤasnej platnej norme je uลพ aktuรกlne nielen dvojrozmernรฉ, ale aj trojrozmernรฉ teplotnรฉ pole vย kritickรฝch detailoch.

Prรญklady zย praxe – zatepฤพovanie

Prรญkladom mรดลพu byลฅ rekonลกtrukcie so zateplenรญm dvoch rozdielnych bytovรฝch domov.
Pri tehlovom bytovom dome sa urobilo dodatoฤnรฉ zateplenie na zรกklade tepelnotechnickรฉho nรกvrhu, ktorรฝ sa vypracoval vย rรกmci projektovej realizaฤnej dokumentรกcie jeho generรกlnej opravy. Posudzovanรฝ objekt bol postavenรฝ vย roku 1936, generรกlna oprava vrรกtane dodatoฤnรฉho zateplenia sa uskutoฤnila vย roku 2002. Na zรกklade podkladov, podฤพa ktorรฝch stavebnรก firma vykonala generรกlnu opravu domu vrรกtane zateplenia obvodovรฉho plรกลกลฅa, sa zistilo, ลพe zateplenie bolo navrhnutรฉ certifikovanรฝm zatepฤพovacรญm systรฉmom sย izolรกciou zย minerรกlnej vlny hrรบbky 80โ€‰mm na zรกklade posรบdenia skladby obvodovej konลกtrukcie za predpokladu jednorozmernรฉho ลกรญrenia tepla.

Pretoลพe uลพรญvatelia bytov sa sลฅaลพovali, ลพe vย zimnom obdobรญ prichรกdza na niektorรฝch miestach na vnรบtornom povrchu obvodovรฝch stien kย rastu plesnรญ aย kย povrchovej kondenzรกcii vodnej pary, vykonalo sa termovรญzne meranie aย dlhodobejลกie meranie teploty vnรบtornรฉho povrchu obvodovej steny na problematickรฝch miestach pri sรบฤasnom meranรญ teploty aย relatรญvnej vlhkosti vzduchu vย interiรฉri iย exteriรฉri kvรดli zisteniu, ฤi sรบ byty dostatoฤne vetranรฉ.

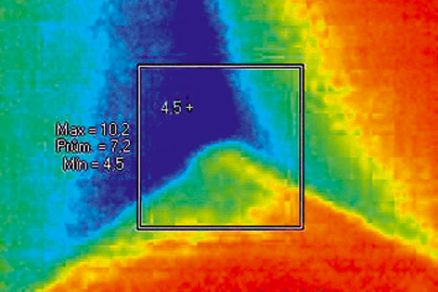

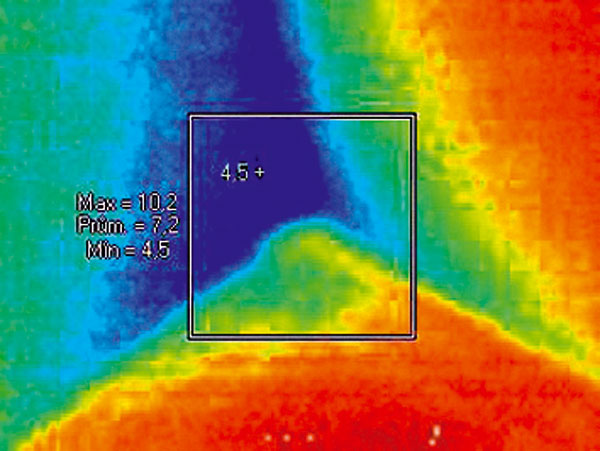

Termovรญznym meranรญm sa potvrdila nรญzka vnรบtornรก povrchovรก teplota vย nadpraลพรญ okien, na miestach napojenia nezateplenรฝch lodลพiovรฝch dosรกk iย vย nรกroลพรญ pri vstupnรฝch dverรกch na lodลพii. Snรญmky zย termovรญznej kamery poskytli nielen prehฤพad ploลกnรฉho rozloลพenia teplรดt na vnรบtornom iย na vonkajลกom povrchu sledovanej konลกtrukcie, ale tieto snรญmky napomohli aj pri overenรญ skladby nadpraลพia.

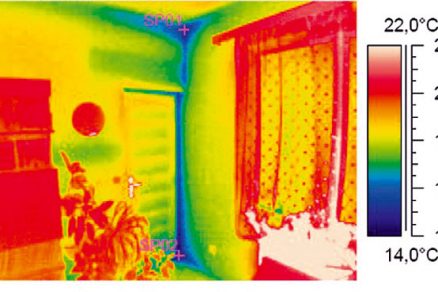

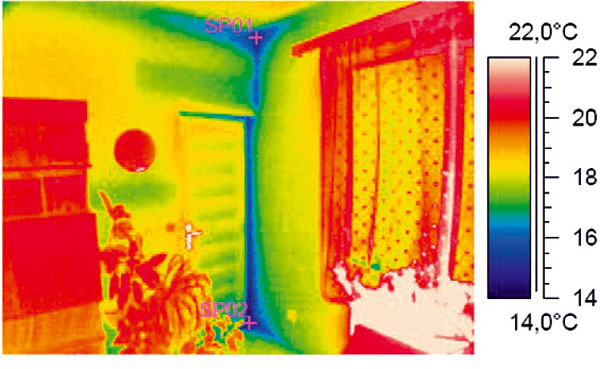

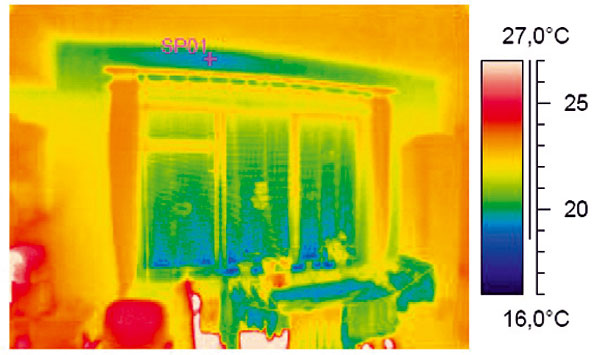

Termovรญzne snรญmky nadpraลพia okna a vstupu na lodลพiu (interiรฉr) v tehlovom dome

Vย realizaฤnej projektovej dokumentรกcii nebola skladba nadpraลพia ani zakreslenรก, ani opรญsanรก aย sรบฤasnรญ uลพรญvatelia bytov pouลพitie sond odmietali. Vzhฤพadom na ฤas vรฝstavby objektu sa pri modelovanรญ uvaลพovalo oย nadpraลพรญ tvorenom oceฤพovรฝmi nosnรญkmi. Tรบto skladbu potvrdilo aj porovnanie teplรดt vnรบtornรฉho povrchu modelovanรฉho nadpraลพia sย termovรญznou snรญmkou. Zย hฤพadiska zaistenia poลพadovanej teploty vnรบtornรฉho povrchu nadpraลพia mala byลฅ preto hrรบbka tepelnej izolรกcie 120 mm.

Vย druhom prรญpade iลกlo oย panelovรฝ dom konลกtrukฤnej sรบstavy T-06 B, na ktorom sa vย roku 2002 dodatoฤne zateplil obvodovรฝ plรกลกลฅ systรฉmom sย tepelnou izolรกciou zย EPS vย hrรบbke 100 mm. Zateplenรฝ bol iba obvodovรฝ plรกลกลฅ, zvislรฉ aย vodorovnรฉ lodลพiovรฉ panely ostali nezateplenรฉ. Ani pri tomto dome sa pri nรกvrhu zateplenia nerieลกili detaily aย kย vykonรกvaciemu projektu regenerรกcie bytovรฝch domov nebolo priloลพenรฉ ลพiadne tepelnotechnickรฉ posรบdenie.

Vย kรบte spรกlne bytu situovanรฉho pri dilataฤnej ลกkรกre dvoch blokov prichรกdzalo vย zimnom obdobรญ opakovane kย povrchovej kondenzรกcii vodnej pary aย kย rastu plesnรญ na stenรกch, podlahe iย na strope. Vedฤพajลกie bloky boli posunutรฉ voฤi sebe tak pรดdorysne, ako aj vรฝลกkovo aย pod dilataฤnou liลกtou bol zakotvenรฝ panel zรกbradlia.

Vย roku 2007 sa podฤพa uลพรญvateฤพa bytu aplikovala na vnรบtornom povrchu omietka Aquastop. Po jej aplikรกcii skondenzovanรก vodnรก para stekala po povrchu aย kvapky vody padali na podlahu. Aj vย tomto prรญpade sa termovรญznym meranรญm dokรกzala nรญzka teplota vnรบtornรฉho povrchu kรบta, hlavne nad podlahou aย pod stropom pri lodลพii.

Prรญฤinou nรญzkej povrchovej teploty vย kรบte bola chรฝbajรบca tepelnรก izolรกcia pod dilataฤnou liลกtou aย lodลพiovej dosky bez preruลกenia tepelnรฉho mosta aย bez tepelnej izolรกcie. Pod dilataฤnรบ liลกtu moลพno aplikovaลฅ fรบkanรบ tepelnรบ izolรกciu, aย to buฤ zย minerรกlnych vlรกkien, alebo na bรกze rozvlรกknenej celulรณzy. ล peciรกlne aplikaฤnรฉ zariadenie usporiada vlรกkna tak, ลพe izolรกcia bude rovnomernรก aย izolovanรฝ priestor sa dokonale vyplnรญ. Kotevnรฉ prvky zรกbradlia budรบ touto izolรกciou dokonale obalenรฉ.

Je neรบฤinnรฉ snaลพiลฅ sa odstrรกniลฅ pleseลˆ iba zo strany interiรฉru sledovanรฉho bytu, pretoลพe to neodstrรกni prรญฤinu vzniku plesne aย povrchovej kondenzรกcie vodnej pary na vnรบtornom povrchu. Tepelnรก izolรกcia zo strany exteriรฉru sa musรญ doplniลฅ na zรกklade modelovania detailu po overenรญ skutoฤnรฉho stavu konลกtrukciรญ.

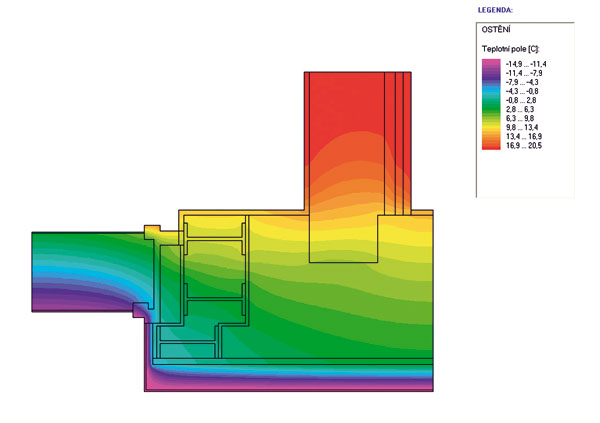

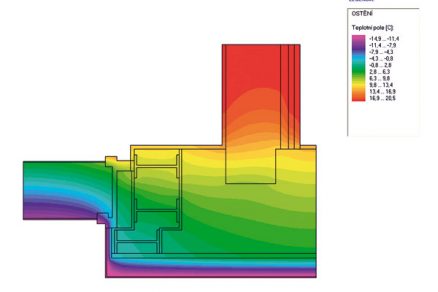

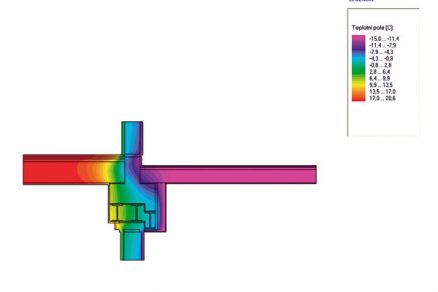

Teplotnรฉ pole modelovanรฝch detailov nadpraลพia a napojenie lodลพiovej dosky (hrรบbka tepelnej izolรกcie 80 mm) v tehlovom dome

ETICS

Sprรกvny nรกvrh hrรบbky tepelnej izolรกcie zatepฤพovacieho systรฉmu musรญ vลพdy vychรกdzaลฅ zย kritickรฝch detailov. Pred nรกvrhom dodatoฤnรฉho zateplenia je nutnรฉ pomocou sond urฤiลฅ skladbu aย konลกtrukฤnรฉ rieลกenie rozhodujรบcich detailov (napr. skladbu nadpraลพรญ). Rieลกenie detailov pomocou modelovania viacrozmernรฉho teplotnรฉho poฤพa vย ฤase projektovej prรญpravy je prevenciou neskorลกรญch chรฝb aย porรบch, ktorรฝch odstrรกnenie sa dodatoฤne veฤพmi ลฅaลพko ยญrealizuje aย vรฝsledok nezodpovedรก vynaloลพenรฝm nรกkladom.

Ing.ย Danuลกe ฤŒuprovรก, CSc.; Ing.ย Sylvia Klรญmovรก, Ph.D.; Doc.ย Ing.ย Miloลก Kalousek, Ph.D.
Foto: archรญv autorov

Autori pรดsobia na รšstave pozemnรฉho staviteฤพstva Stavebnej fakulty Vysokรฉho uฤenia technickรฉho vย Brne.

ฤŒlรกnok bol vytvorenรฝ sย podporou VVZ MSM 0021630511 Progresรญvne stavebnรฉ materiรกly sย vyuลพitรญm druhotnรฝch surovรญn aย ich vplyv na ลพivotnosลฅ konลกtrukciรญ.
