Dvojvrstvovรฉ oplรกลกtenie oceฤพovรฉho stฤบpa poลพiarnou doskou (pracovnรฝ postup)

Partneri sekcie:

Na protipoลพiarnu ochranu v oblasti stien, stropu a na oplรกลกtenie oceฤพovรฝch nosnรญkov a stฤบpov je vhodnรฉ pouลพiลฅ sadrovlรกknitรบ poลพiarnu dosku.

Nosnรฉ konลกtrukcie vnรบtri poลพiarneho รบseku

Zabezpeฤujรบ stabilitu budovy alebo jej ฤasti (napr. nosnรฉ steny alebo stฤบpy, stropy, prievlaky, trรกmy, vรคznรญky, stropnรฉ dosky) a nesรบ poลพiarne deliace konลกtrukcie poลพiarnych รบsekov. Ich poลพiarna odolnosลฅ sa stanovuje podฤพa stupลˆa poลพiarnej bezpeฤnosti poลพiarneho รบseku, v ktorom sรบ umiestnenรฉ.

V budovรกch s troma a viacerรฝmi nadzemnรฝmi podlaลพiami musia poลพiarne deliace a nosnรฉ konลกtrukcie vykazovaลฅ poลพiarnu odolnosลฅ najmenej 30 minรบt. Normatรญvne poลพiadavky poลพiarnej odolnosti oceฤพovรฝch nosnรญkov alebo stฤบpov moลพno zabezpeฤiลฅ pouลพitรญm napr. sadrovlรกknitej poลพiarnej dosky.

ฤŒo budeme potrebovaลฅ:

Sadrovlรกknitรก poลพiarna doska (Firepanel A1, hrรบbka dosky: 10, 12,5 alebo 15 mm, rozmer (ลก. ร— d.): 1 000 ร— 1 500 mm, 1 250 ร— 2 000 mm, doska 1 000 ร— 1 500 mm, hrรบbka 12,5 mm, m2 9,44 โ‚ฌ)

ล kรกrovacie lepidlo (fermacellยฎ ล kรกrovacie lepidlo, spotreba: pribliลพne 20 ml na beลพnรฝ meter ลกkรกry, kartuลกa 310 ml 10,74 โ‚ฌ)

ล kรกrovacรญ tmel (fermacellยฎ ล kรกrovacรญ tmel, spotreba: pribliลพne 0,1 aลพ 0,2 kg/m2, papierovรฉ, vrece, 20 kg 20,15 โ‚ฌ)

Nรกradie (elektrickรก okruลพnรก pรญla, gumenรฉ kladivo, aplikaฤnรก piลกtoฤพ, sponkovaฤka, ลกkrabka, oceฤพovรฉ hladidlo)

Nosnรฉ konลกtrukcie zvonka stavby

Poลพiarna odolnosลฅ tohto typu nosnรฝch konลกtrukciรญ sa stanovuje podฤพa stupลˆa poลพiarnej bezpeฤnosti poลพiarneho รบseku, pred ktorรฝm sรบ umiestnenรฉ. Nemusia vykazovaลฅ poลพiarnu odolnosลฅ ak: \\sรบ umiestnenรฉ mimo poลพiarne nebezpeฤnรฉho รบseku, alebo \\stavba mรก navyลกe dve รบลพitkovรฉ nadzemnรฉ podlaลพia a celkovรก vรฝลกka vonkajลกรญch nosnรฝch konลกtrukciรญ nepresahuje 9 m.

Poลพiarna odolnosลฅ nosnรฝch konลกtrukciรญ vnรบtri poลพiarneho รบseku, ktorรฉ nezabezpeฤujรบ stabilitu budovy ani jej ฤasti a ktorรฉ nie sรบ poลพiarne deliace konลกtrukcie ani ich netvoria, sa navrhujรบ podฤพa stupลˆa poลพiarnej bezpeฤnosti poลพiarneho รบseku, v ktorom sรบ umiestnenรฉ.

Ak sรบ tieto konลกtrukcie na vonkajลกej strane stavby, nemusia vykazovaลฅ poลพiarnu odolnosลฅ. Tieto nosnรฉ konลกtrukcie (vnรบtri alebo zvonka stavby) nesmรบ v prรญpade svojho poruลกenia spรดsobiลฅ zrรบtenie stavby.

O materiรกli: Homogรฉnna, vlรกknami vystuลพenรก, sadrou spรกjanรก doska na suchรบ vรฝstavbu s papierovรฝmiย  vlรกknami a prรญsadami nehorฤพavรฝch vlรกkien, hydrofobizovanรก; trieda reakcie na oheลˆ A1.

ล pecifikรกcia poลพiadaviek

Na sprรกvnu ลกpecifikรกciu poลพiadaviek poลพiarnej bezpeฤnosti stavieb v prรญpade jednotlivรฝch stavebnรฝch konลกtrukciรญ v budove a na nรกslednรฉ posรบdenie mรก zรกsadnรฝ vรฝznam ich presnรฉ zatriedenie podฤพa kategรณriรญ noriem poลพiarneho kรณdexu. Podฤพa STN 73 0802: 2010.

Poลพiarna bezpeฤnosลฅ stavieb. Spoloฤnรฉ ustanovenia sa stavebnรฉ konลกtrukcie nevรฝrobnรฝch budov delia na tri zรกkladnรฉ skupiny:

  • poลพiarne deliace konลกtrukcie, ktorรฉ ohraniฤujรบ poลพiarne รบseky a ich รบฤelom je brรกniลฅ ลกรญreniu poลพiaru mimo poลพiarom napadnutรฉho รบseku vo vodorovnom aj zvislom smere
  • nosnรฉ konลกtrukcie, ktorรฉ sa poฤas predpokladanรฉho ฤasu poลพiaru nesmรบ poruลกiลฅ a stratiลฅ รบnosnosลฅ alebo stabilitu
  • nosnรฉ konลกtrukcie, ktorรฉ nemajรบ poลพiarnu deliacu funkciu a pre ktorรฉ sa nestanovuje poลพiarna odolnosลฅ, je vลกak potrebnรฉ dodrลพaลฅ predpรญsanรฝ druh konลกtrukcie.

Poลพiarne deliace konลกtrukcie

Tieto konลกtrukcie zahล•ลˆajรบ:

  • poลพiarne steny
  • poลพiarne stropy
  • obvodovรฉ steny

Poลพiarna odolnosลฅ poลพiarne deliacich konลกtrukciรญ sa nesmie znรญลพiลฅ alebo poruลกiลฅ vรฝklenkami, nikami alebo akรฝmikoฤพvek zmenลกenรฝmi hrรบbkami konลกtrukcie, ktorรฝmi by sa znรญลพila poลพadovanรก poลพiarna odolnosลฅ.

Tip: Hrรบbka poลพiarnej sadrovlรกknitej dosky. Hrรบbka dosky na oplรกลกtenie sa urฤรญ v zรกvislosti od hrรบbky oceฤพovรฉho profilu a poลพiadavky na stupeลˆ poลพiarnej odolnosti.

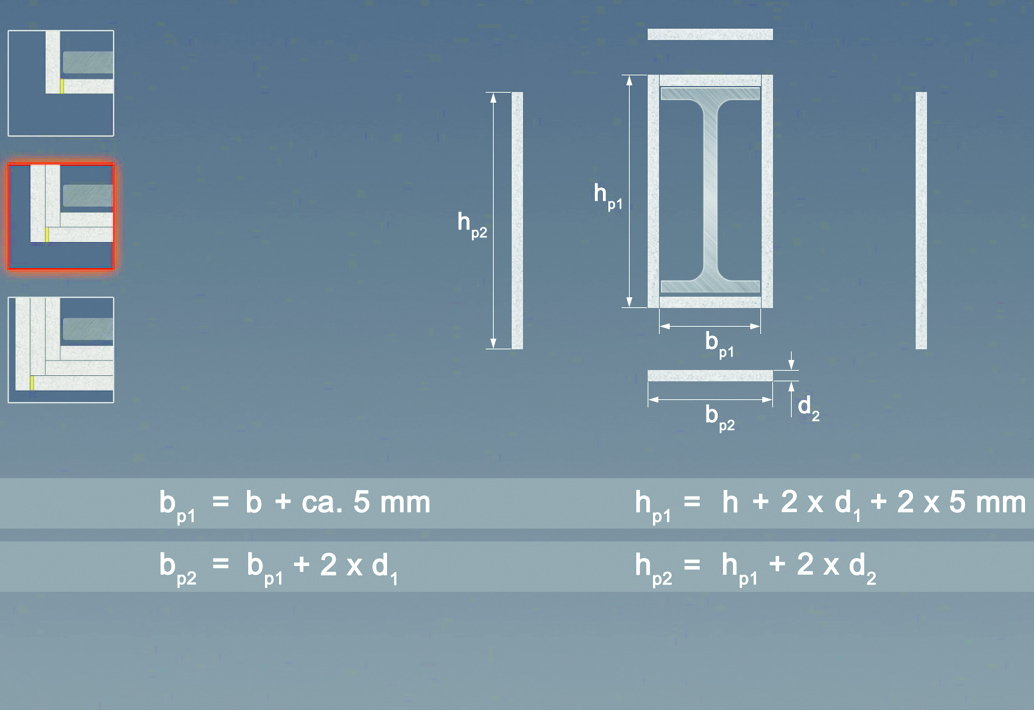

01 | Rozmery dosiek

ล รญrka poลพiarnej sadrovlรกknitej dosky sa pri dvojvrstvovom oplรกลกtenรญ stฤบpa urฤรญ podฤพa vzorca hp1 = h + 2 ร— d1 + 2 ร— 5 mm a vรฝลกka druhรฉho oplรกลกtenia je potom hp2 = hp1 + 2 ร— 5 mm. Pri vodorovnom oplรกลกtenรญ sa ลกรญrka dosky urฤรญ podฤพa vzorca bp1 = b + cca 5 mm. ล รญrka druhรฉho oplรกลกtenia je potom bp2 = bp1 + 2 ร— d1 (kde h je vรฝลกka nosnรญka, b ลกรญrka nosnรญka a d1 hrรบbka dosky).

Rozmery dosiek
01 | Rozmery dosiek | Zdroj: James Hardie Europe

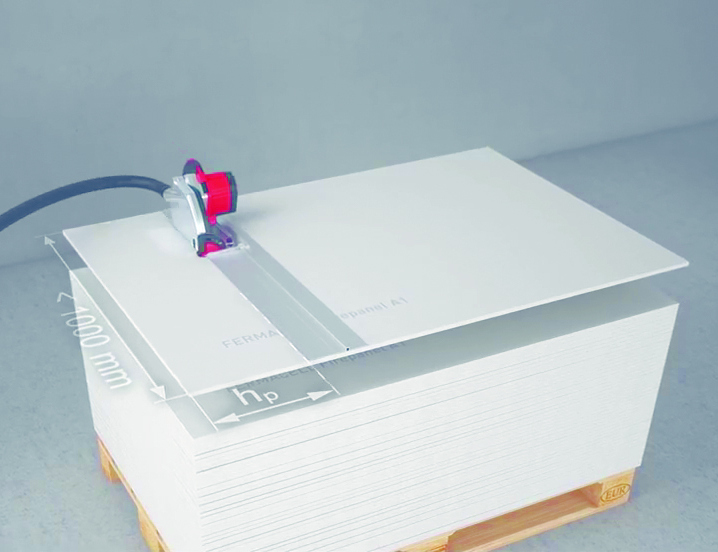

02 | Odrezanie dosky

Poลพiarne oplรกลกtenie mรดลพe maลฅ dฤบลพku max. 1 000 mm na kaลพdรฝ prvok. Poลพadovanรฝ rozmer dosky sa odreลพe pomocou elektrickej okruลพnej pรญly.

02 | Odrezanie dosky
02 | Odrezanie dosky | Zdroj: James Hardie Europe

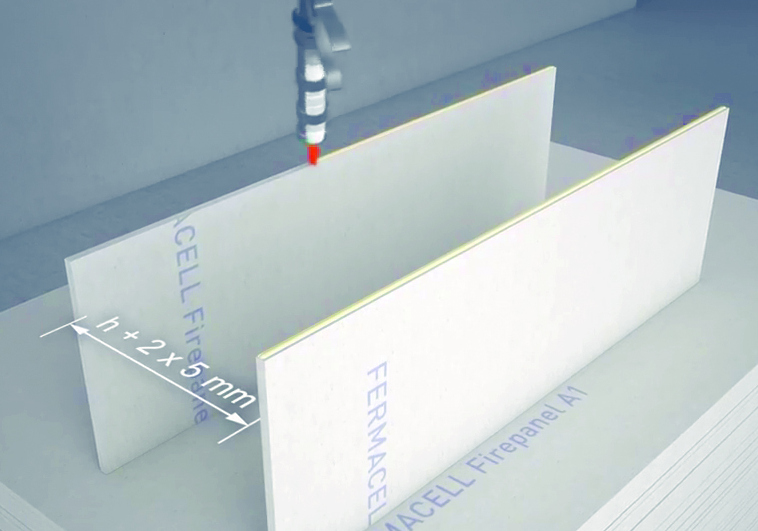

03 | ล kรกrovacie lepidlo

Na hrany odrezanรฝch poลพiarnych sadrovlรกknitรฝch dosiek sa pomocou aplikaฤnej piลกtole nanesie ลกkรกrovacie lepidlo. Na dosky s nanesenรฝm ลกkรกrovacรญm lepidlom sa pritlaฤรญ vodorovnรก doska.

03 | ล kรกrovacie lepidlo
03 | ล kรกrovacie lepidlo | Zdroj: James Hardie Europe

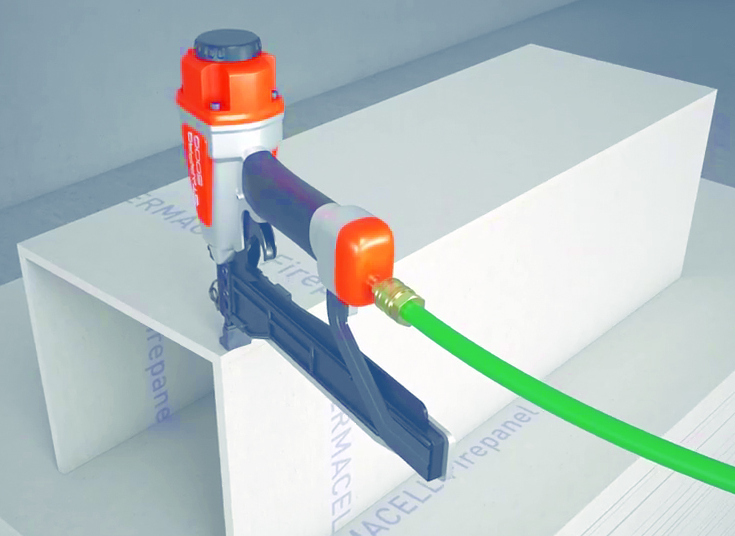

04 | Pripevnenie sponami

Zvislรก doska sa po nalepenรญ na vodorovnรบ dosku na zabezpeฤenie vzรกjomnej priฤพnavosti pripevnรญ sponami s rozmerom 30 ร— 10 ร— 1,5 mm.

04 | Pripevnenie sponami
04 | Pripevnenie sponami | Zdroj: James Hardie Europe

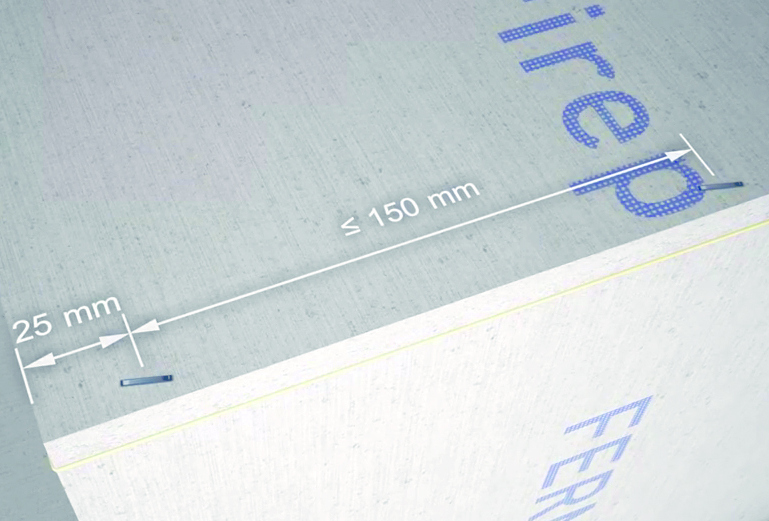

05 | Rozmiestnenie spรดn

Prvรก spona sa umiestni 25 mm od okraja dosky. Po celej dฤบลพke spony sa spony nastrieฤพajรบ vo vzรกjomnej osovej vzdialenosti โ‰ค 150 mm.

05 | Rozmiestnenie spรดn
05 | Rozmiestnenie spรดn | Zdroj: James Hardie Europe

06 | Nasunutie oplรกลกtenia

Z poลพiarnych sadrovlรกknitรฝch dosiek sa tรฝmto spรดsobom vytvorรญ poลพiarne oplรกลกtenie v tvare pรญsmena U. Pripravenรฉ poลพiarne oplรกลกtenie sa nasunie na oceฤพovรฝ nosnรญk.

06 | Nasunutie oplรกลกtenia
06 | Nasunutie oplรกลกtenia | Zdroj: James Hardie Europe

07 | ล tvrtรก doska

Poลพiarny obklad oceฤพovรฉho stฤบpa sa uzavrie ลกtvrtou doskou, ktorรก sa priloลพรญ z voฤพnej strany.

07 | ล tvrtรก doska
07 | ล tvrtรก doska | Zdroj: James Hardie Europe

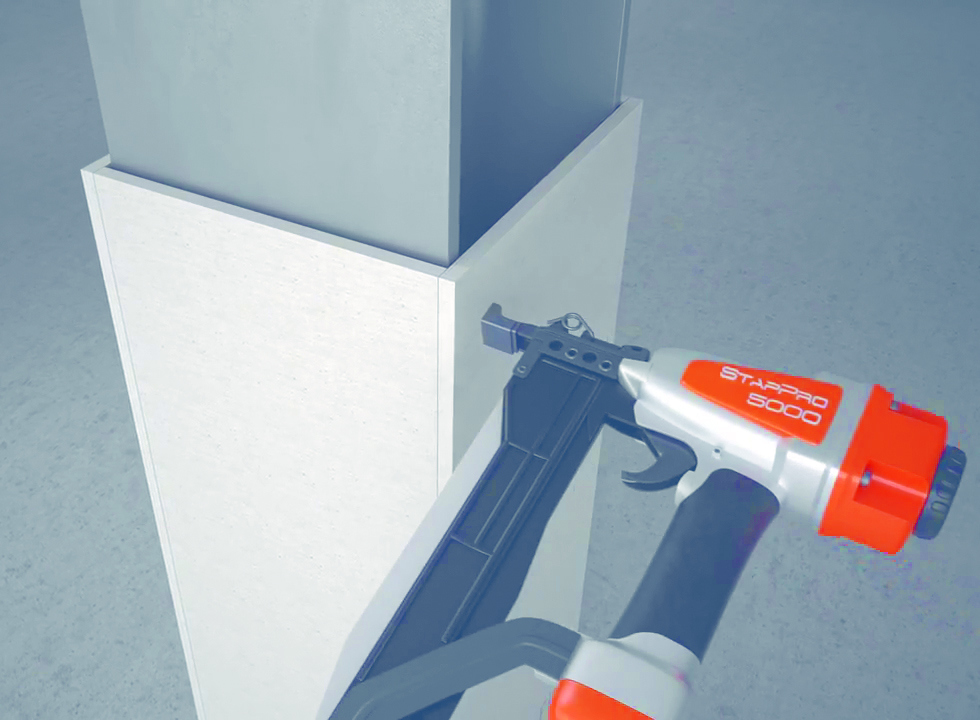

08 | Pripevnenie sponami

ล tvrtรก doska prvej vrstvy oplรกลกtenia sa pripevnรญ do hrรกn zvislรฝch dosiek sponami s rozmermi 30 ร— 10 ร— 1,5 mm (pri hrรบbke dosky 12,5 mm) alebo 45 ร— 10 ร— 1,5 mm (pri hrรบbke dosky 15 mm). Spony sa nastrelia 35 mm od okraja dosky a vo vzรกjomnej osovej vzdialenosti โ‰ค 100 mm.

08 | Pripevnenie sponami
08 | Pripevnenie sponami | Zdroj: James Hardie Europe

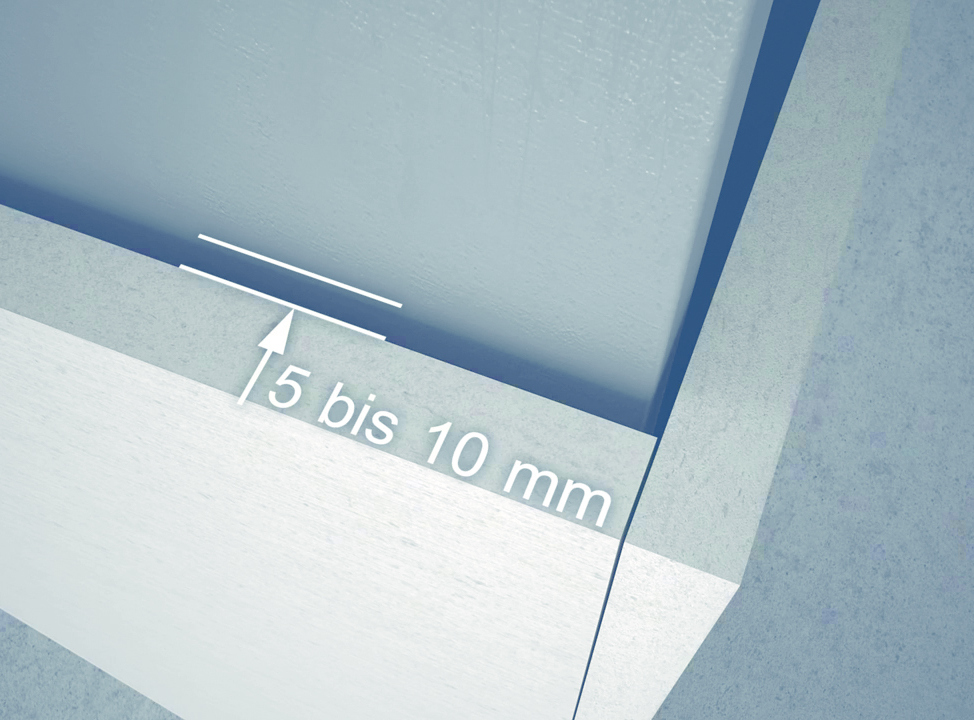

09 | Medzera medzi nosnรญkom a oplรกลกtenรญm

Oplรกลกtenie sa neosรกdza tesne na stฤบp. Medzi oceฤพovรฝm stฤบpom a poลพiarnym oplรกลกtenรญm mรก byลฅ medzera 5 aลพ 10 mm.

09 | Medzera medzi nosnรญkom a oplรกลกtenรญm
09 | Medzera medzi nosnรญkom a oplรกลกtenรญm | Zdroj: James Hardie Europe

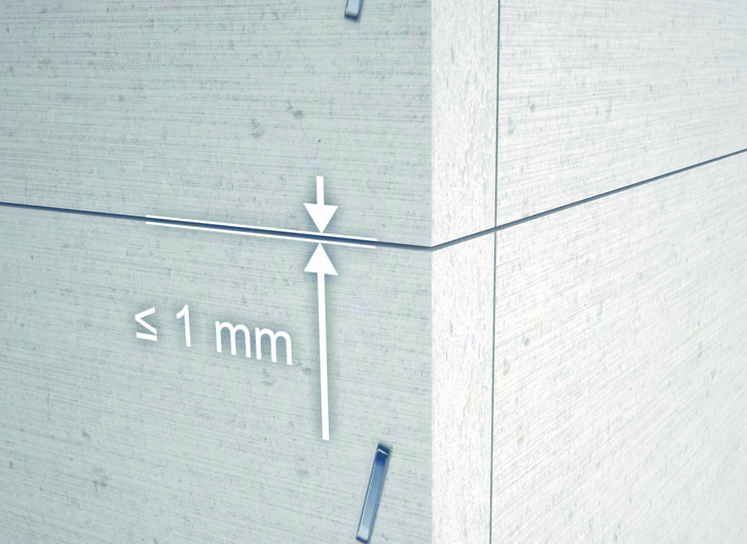

10 | Medzera medzi doskami

Hrany dosiek prvej vrstvy oplรกลกtenia sa vzรกjomne nezlepujรบ ลกkรกrovacรญm lepidlom. Hrany dosiek sa zrazia tesne tak, aby medzi doskami ostala medzera โ‰ค 1 mm.

10 | Medzera medzi doskami
10 | Medzera medzi doskami | Zdroj: James Hardie Europe

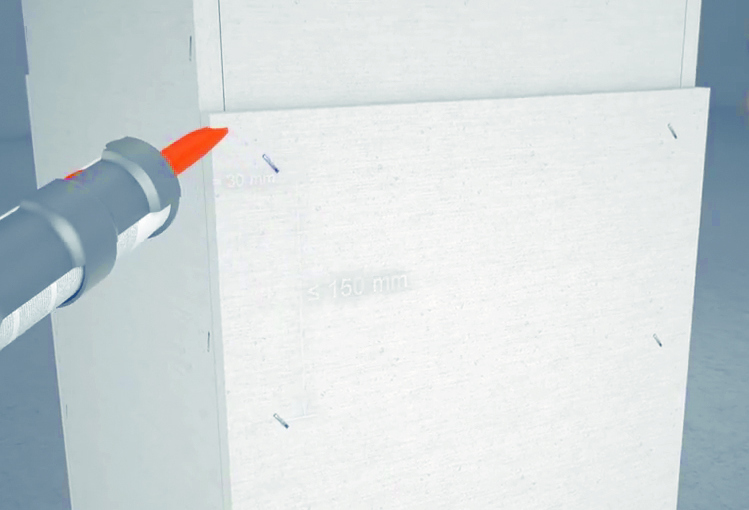

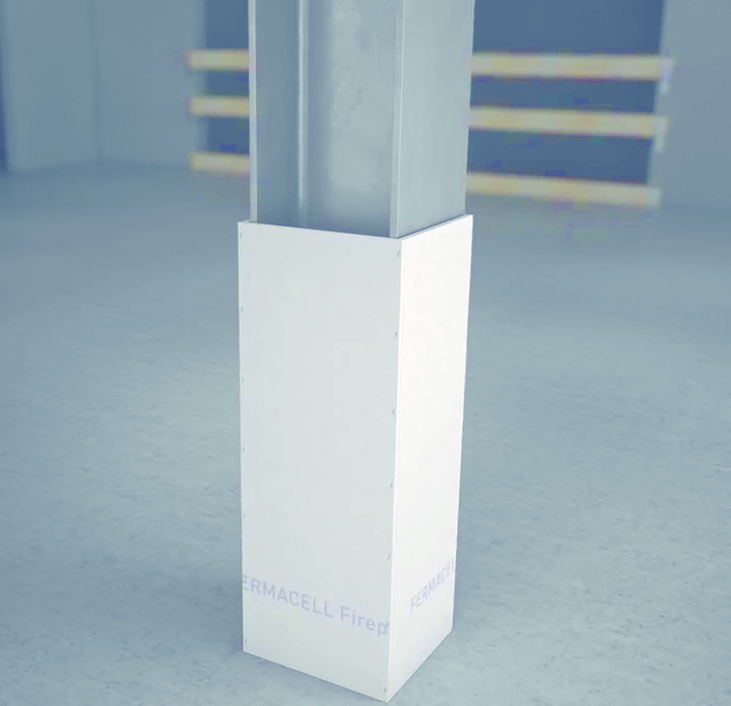

11 | Pripevnenie druhej vrstvy oplรกลกtenia

Dosky druhej vrstvy oplรกลกtenia sa pripevnia sponami 21 โ€“ 22 ร— 10 ร— 1,5 mm.

11 | Pripevnenie druhej vrstvy oplรกลกtenia
11 | Pripevnenie druhej vrstvy oplรกลกtenia | Zdroj: James Hardie Europe
