Elementové (kazetové) fasádne systémy

Hliníkové zasklené fasády sú významným stavebným a dizajnérskym prvkom budov. Vhodná fasáda z hliníka dodá budove estetický a moderný vzhľad a vďaka širokým možnostiam výrobcov hliníkových systémov dokáže upútať svojou výnimočnosťou a individualitou. Podľa požiadaviek na konkrétne stavby možno použiť tradičné zhotovenie so stĺpikmi a s priečkami v rozličných výrazových alternatívach, ale aj modulové elementové fasády, ktoré umožňujú veľmi rýchlu montáž.

Inovatívna štrukturálna alebo kazetová výplňová fasáda sa navrhli tak, aby architekti mohli vytvoriť pôsobivé fasády z jedného integrovaného fasádneho systému. Elementová fasáda ponúka flexibilné dizajnové riešenia na vytvorenie súčasnej architektúry a renováciu existujúcich budov. Okrem toho tento jedinečný systém umožňuje vyrábať vo výrobných prevádzkach kompletné fasádne dielce s výplňami, takže tie možno ľahko a pri nízkych montážnych nákladoch osadzovať priamo na stavbe. Pri tomto postupe sa dosahuje vyššia celková kvalita a oveľa kratší čas strávený na stavenisku. Prísne testovanie zabezpečuje, že elementový systém poskytuje kvalitnú izoláciu pri najnáročnejších polohách budov.

Všetky detaily stykov a napojenia elementov spolu s postupom montáže a použitia zdvíhacieho zariadenia treba pripraviť už v projekte konštrukcie fasády. Súčasťou elementov je aj kotviaci systém na fasáde, ktorý sa predpripraví na skelet a časť na hliníkový element. Systém elementovej fasády tento detail rieši tak, aby montáž bola jednoduchá, presná a aby sa zachovala tolerancia konštrukcie.

Systém elementovej fasády umožňuje kompletnú výrobu veľkých kazetových a zasklených elementov vrátane osadenia výplní, ako sú panely, fixné zasklenie, otváravé krídla, paralelne otváravé okná na manuálny alebo elektrický pohon či posuvné systémy. Elementový fasádny systém môže byť štrukturálny alebo rámový so zasklením v hliníkovom ráme. Fasádne elementy môžu byť vysoké až 3,5 m a široké až 1,5 m.

Otváravé krídla môžu byť štrukturálne alebo rámikové, okrem toho možno do systému integrovať aj okenné aj dverné krídla z iných sérií systémov. Systémy pre okná a dvere sú vyvinuté s prerušením, ale aj bez prerušenia tepelného mosta. Rozsah profilových systémov je veľmi široký, preto sa dajú splniť takmer akékoľvek požiadavky, či už ide o spôsob otvárania, izolačné vlastnosti, odolnosť proti vlámaniu atď. Najnovšie rámové konštrukcie pre okná a dvere spĺňajú tie najprísnejšie kritériá tepelnoizolačných vlastností a inštalácie hrubých skiel s výbornými parametrami.

K doplnkovému a dnes už štandardnému sortimentu fasádnych systémov zvyčajne patria aj posuvné systémy na terasy, záhrady a balkóny, zábradlia, zimné záhrady aj pre tých najnáročnejších, protihmyzové sieťky, vetracie mriežky, slnolamy pevné alebo na elektrický pohon či hliníkové obkladové panely.

Systém elementovej fasády umožňuje kompletnú výrobu veľkých kazetových a zasklených elementov vrátane osadenia výplní, ako sú panely, fixné zasklenie a otváravé krídla. Tento spôsob kompletovania celých fasádnych elementov v dielni s primeranou kontrolou kvality zaručuje montáž fasády pri celkovej vysokej kvalite a umožňuje rýchle uzatváranie fasádneho opláštenia budovy.

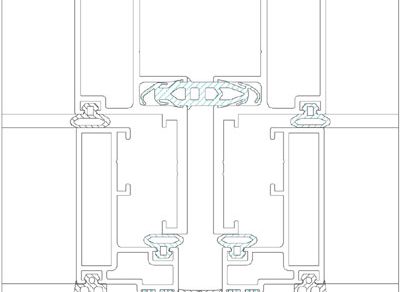

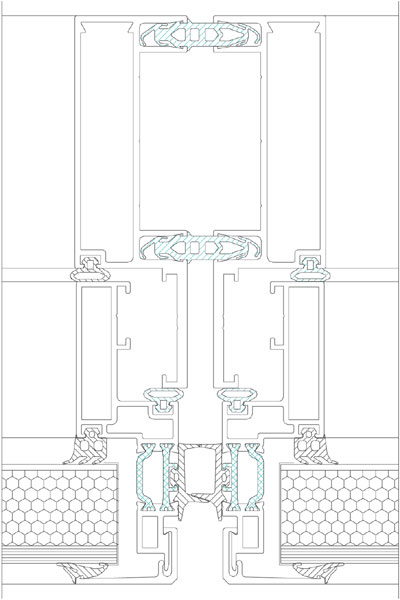

Fasádny systém môže byť štrukturálny alebo rámový so zasklením v hliníkovom ráme. Fasádne elementy môžu byť vysoké až 3,5 m. Na kotvenie k betónovej konštrukcii stavby sa používajú rektifikovateľné kotevné elementy. Výplne možno montovať do osadeného rastra alebo zasklievať do fasádneho rámu. Rámy možno ďalej deliť stĺpikmi a priečnikmi, takže v jednom ráme môžu byť osadené rôzne typy výplní. Kontúry rámu majú dvojité prepájacie tesnenie a dve úrovne centrálneho dilatačného EPDM tesnenia, ktoré zaručuje, že dilatačný detail je dokonale odolný proti vode a vetru. Pri tomto riešení sa elementy jednoducho napájajú v horizontálnom aj vo vertikálnom smere.

Okrem otváravých a fixných výplní možno kazety zasklievať štrukturálnym zasklením alebo rámovým lištovaním . Pri štrukturálnom zasklení sa sklená výplň lepí na hliníkové rámiky, ktoré sa potom osádzajú na fasádne rámy. Pri rámovom lištovaní sa sklená výplň osádza z exteriéru a zasklieva zaklapávacími lištami zvonka. Zaťaženie výplne sa prenáša špeciálnymi podložkami na fasádny rám. Pri pohľade znútra alebo zvonka nie sú z estetickej stránky nijaké rozdiely medzi otváravými alebo fixnými elementmi. Otváravé krídla môžu byť štrukturálne alebo rámikové. Okenné aj dverné krídla možno integrovať z iných sérií hliníkového systému.

Fasáda vyrábaná z elementov predstavuje v rámci produktového radu fasádnych systémov ďalší krok k rozšíreniu konštrukčných možností zasklených fasádnych systémov u nás, hoci vo svete sa používa ako bežné rýchle konštrukčné riešenie, keď investor má záujem obsadiť budovu čo najskôr.

Filozofia a koncepcia vývoja nových produktových sérií v rámci hliníkového systému sú založené na kompatibilite a konštrukčnej príbuznosti s existujúcimi sériami. Tento prístup sa dodržiava aj v prípade, keď konštrukčné detaily fasádnej série sú riešené tak, aby sa dala jednoducho kombinovať a bola „príbuzná“ s ostatnými fasádnymi produktmi jedného výrobcu hliníkového systému, ako sú série na fasády, dvere, okná (výklopné alebo elektricky paralelne otvárané okná) či protipožiarnu fasádu.

Takýto koncept kompatibilných produktových sérií prináša výhody nielen projektantom pri tvorbe a návrhu stavebných detailov, ale aj výrobným a montážnym organizáciám, čo má pozitívny vplyv nielen na ekonomické ukazovatele týchto fasádnych konštrukcií, ale aj na ich výrobu, prehľadnosť, jednoduchosť, inštaláciu a požiadavky na tepelnoizolačné a akustické vlastnosti budovy.

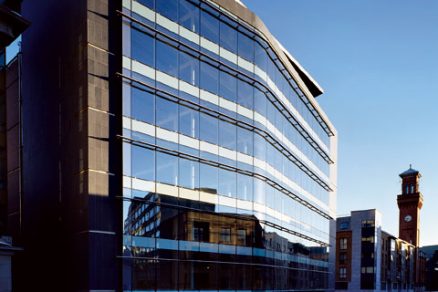

Zasklené a hliníkové fasády sa nachádzajú v centrách miest na mnohých nových budovách a sú veľmi obľúbené ako obkladové a fasádne konštrukcie na všetkých typoch komerčných, priemyselných, inštitučných a obytných budov.

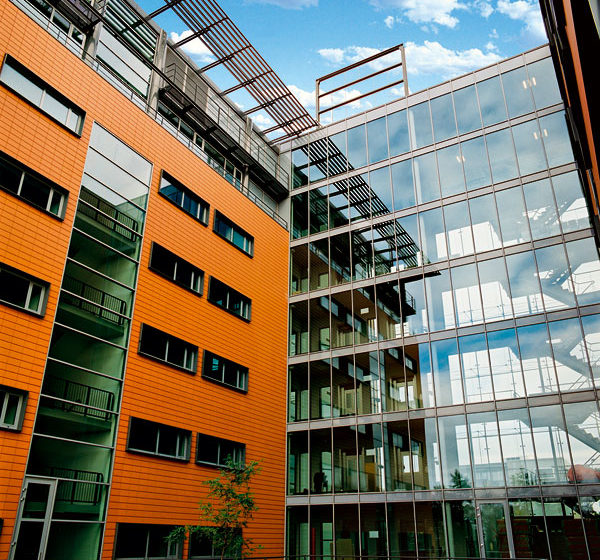

Popri kompletnom zasklenom opláštení architekti radi kombinujú sklo s inými druhmi obkladových systémov, ako sú kov, omietka, kameň, keramika alebo terakotový kameň, aby vytvorili atraktívne a trvanlivé fasády na budovách.

Kazetový systém umožňuje, že výrobcovia môžu používať rovnakú fasádnu konštrukciu na sklo aj na iný obklad.

Skompletované fasádne rámy možno montovať na stavebnú konštrukciu ako dielce od spodného podlažia až po najvrchnejšie, vždy z interiéru alebo z exteriéru príslušného podlažia podľa zvolenej technológie. Na montáž opláštenia netreba používať fasádne montážne plošiny alebo lešenia. Tento integrovaný fasádny systém prináša rovnaké stavebné detaily pre rôzne typy fasádnych obkladov a zaručuje lepšie izolačné vlastnosti opláštenia ako celku. Okrem toho umožňuje bezpečnú montáž a rýchlejšie uzatvorenie opláštenia.
