Fasáda polyfunkčného areálu Centrál

Polyfunkčný areál Centrál možno označiť za najrozsiahlejšiu stavbu na Slovensku v období rokov 2011 až 2013. Svojou veľkosťou prekonáva hokejový štadión na majstrovstvá sveta a budovu nového terminálu bratislavského letiska. Na objekte sa rieši 35 000 štvorcových metrov fasád.

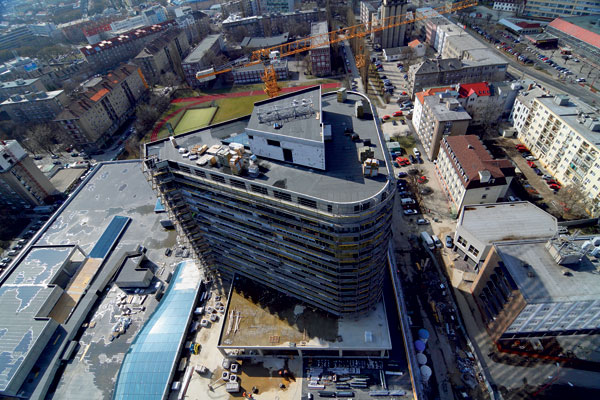

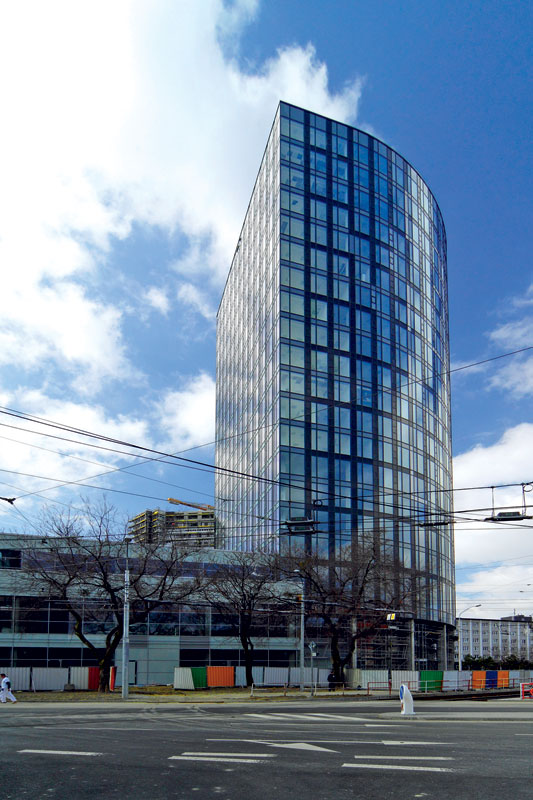

Polyfunkčný areál Centrál je nástupcom bývalých mestských kúpeľov s rovnakým menom. Autor projektu architekt Ing. Ivan Kubík sa snažil o dosiahnutie symbiózy tohto nového objektu s existujúcou zástavbou. Administratívna budova s výškou 110 m je súčasne dominantou Trnavského mýta (obr. 1). Priamo do priestoru tejto jednej z najdôležitejších križovatiek širšieho centra Bratislavy sa zbieha niekoľko významných radiál hlavného mesta. Len niekoľko minút osobnou dopravou sú odtiaľto vzdialené autobusová či vlaková stanica a diaľničný obchvat mesta. Výnimočne atraktívna poloha však súčasne predstavuje miesto s vysokými nárokmi na priestorové usporiadanie stavby, hygienické, a predovšetkým logistické požiadavky, na pripravenosť technológií a presné dodržiavanie harmonogramu prác.

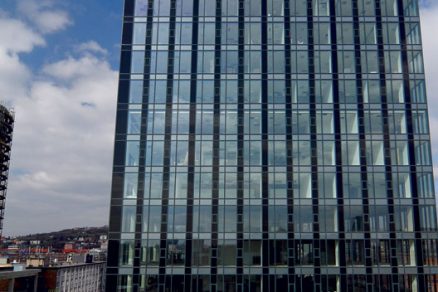

Na realizáciu opláštenia najvyššej z budov areálu sa použila aj jedna z najmodernejších technológií v súčasnom stavebníctve – elementárna, čiže bloková fasáda (obr. 2). Toto riešenie je charakteristické prípravou všetkých častí fasády vo výrobe, čo dovoľuje zabezpečiť ideálne podmienky na dosiahnutie vysokej miery presnosti a dodržiavanie kvality realizovaných detailov technológií. Zhotovovateľ tak eliminuje účinky nepriaznivých stavebných, tepelnotechnických a poveternostných podmienok na stavbe, ktoré obmedzujú precíznosť spracovania. Jednotlivé elementy sa na stavbe už len skladajú pomocou žeriavov a špeciálnych zariadení (obr. 3). Elementy sa spájajú prostredníctvom horizontálnych a vertikálnych tesnení. Investorovi prináša tento spôsob realizácie fasády dve základné výhody:

• vysokú kvalitu spracovania v dielenských podmienkach, a tým aj minimalizáciu stavebných nepresností,
• veľmi rýchlu montážnu fázu – technológia síce predpokladá dlhú prípravu, tá však prebieha nezávisle od ostatných stavebných prác.

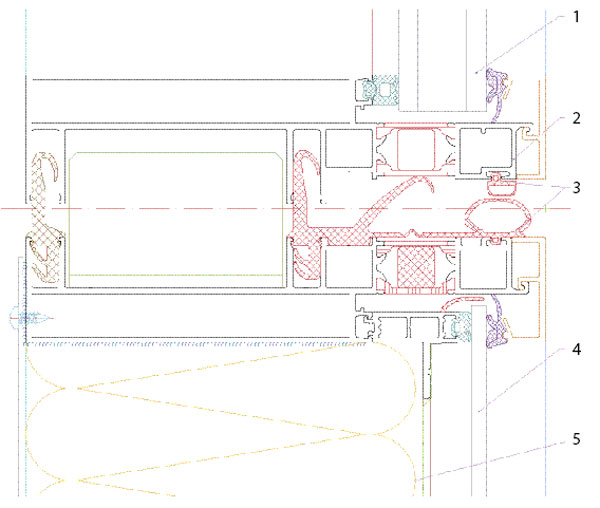

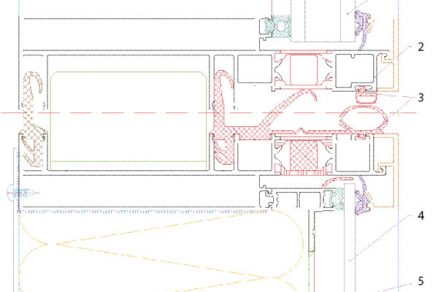

Obr. 2 Zvislý rez fasádnym elementom
1 – izolačné dvojsko, 2 – Al konštrukcia elementu, 3 – tesnenie z EPDM, 4 – emailové sklo, 5 – parapetný panel

Každý element s rozmermi 1 375 × 3 750 mm, respektíve 2 700 × 3 750 mm má na vertikálach osadené systémové tesnenia. Po uložení na svoje miesto sa rektifikačnými kotvami koriguje možná nepresnosť v rozpätí niekoľkých milimetrov. Každé poschodie sa rektifikuje zvlášť, čo zabraňuje narastaniu chyby súčtom jednotlivých malých nepresností. Na ukončený rad sa ukladá horizontálne tesnenie a celé zariadenie sa posúva o krok vyššie. Na realizáciu plášťa polyfunkčného objektu Centrál sa použil nemecký systém Schüco. Rovnaké profily používa spoločnosť Fenestra Sk, ktorá je zhotovovateľom ­fasádnej konštrukcie, na väčšine svojich realizácií.

Práce na objekte Centrál prebiehali súčasne s betonážou, čo v reáli znamenalo, že len niekoľko pochodí nad hlavami fasádnikov súčasne vyrastal železobetónový skelet stavby (obr. 4). Primárne bolo nutné dokonale koordinovať postup prác. Realizácia síce trvala tri mesiace, no v kontexte celej stavby priniesla použitá technológia veľkú časovú úsporu. Vzhľadom na lokalizáciu stavby uprostred obytnej časti a v blízkosti mimoriadne zaťaženej dopravnej tepny je čas dôležitým faktorom ovplyvňujúcim spokojnosť všetkých strán. Úsporu predstavuje aj potreba pracovných síl. V porovnaní s klasickým postupom je pri elementárnej fasáde na stavbe nutná len asi jedna tretina montážnikov, čo pri prácach na konkrétnom objekte predstavuje 12 až 15 ľudí.

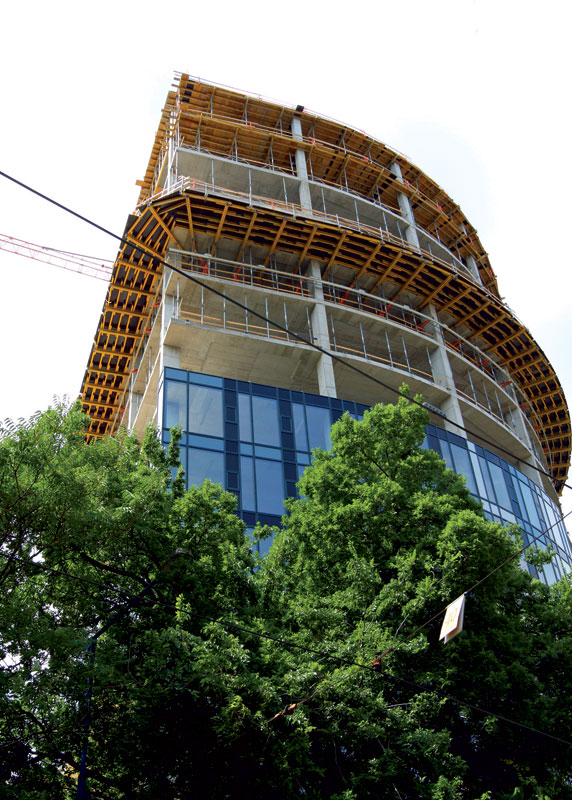

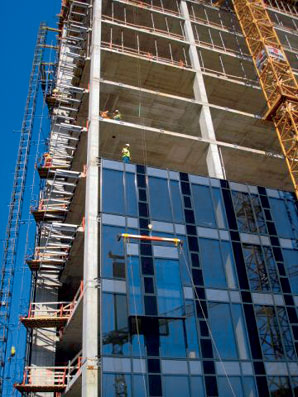

Obr. 3 Skladanie fasády špeciálnym zariadením	Obr. 4 Železobetónová skeletová konštrukcia

Parter pod polygonálnou výškovou budovou takmer kopíruje jej pôdorys. Od stavby sa však líši nielen svojou funkciou, ale aj samotnou fasádou. Ani tu sa nepoužil klasický hliníkový stĺpik-priečnikový systém. Na oceľovú konštrukciu sú privarené tenké nakladacie profily. Do nich vsadené sklá sú z vonkajšej strany prekryté krycími lištami.

Fasáda stĺpik-priečnikového typu sa na objekte použila v časti spájajúcej výškovú administratívnu budovu s výraznou nižšou stavbou, označovanou pracovne podľa architekta celého projektu a podľa kubického tvaru stavby Kubík. Medzi nakotvené stĺpiky sa vkladajú priečky. Existujú dva spôsoby ich ukladania – priečky sa buď vkladajú postupne vždy po ukotvení ďalšieho stĺpika, alebo sa najskôr kompletne namontuje celá zostava stĺpikov a priečky sa vkladajú v ďalšom kroku. Výsledok je presne rovnaký, voľba techniky ukladania priečok závisí od konkrétnych daných podmienok. V tomto prípade sa použila postupná montáž.

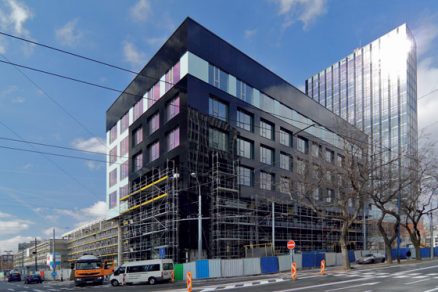

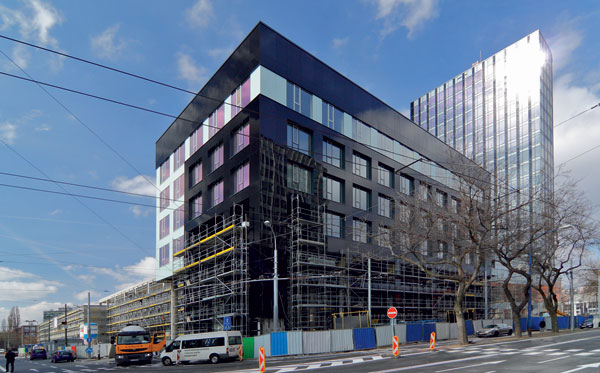

Na administratívnej budove Kubík sa v hornej časti nenachádza fasáda vo význame zasklenej hliníkovej steny. Použila sa rámová hliníková konštrukcia. Okolo čírych okien s tmavými rámami pokrýva budovu čierny a biely sklený obklad (obr. 5). Ide o prevetrávaný obklad, pričom železobetónový skelet budovy je zateplený tepelnou izoláciou na báze minerálnej vaty s paropriepustnou fóliou, ktorá zabraňuje jej prevlhnutiu (obr. 12).

–>–>
Treťou výškovou stavbou je objekt hotela s trojuholníkovým pôdorysom s dvomi oblými a jedným ostrým rohom (obr. 6). Povrch budovy pokrýva sčasti stĺpik-priečniková fasáda a zvyšok je riešený oknami. Rámové konštrukcie, spájané do dlhých celistvých pásov, uzatvárajú jednotlivé poschodia. Medzi pásovými oknami je inštalovaný prevetrávaný kompozitný hliníkový obklad. Tento materiál sa na obklady hodí pre svoju rovinnosť. Kompozitný hliníkový obklad sa skladá z dvoch tenkých hliníkových plechov a jadra z rôznych materiálov. Pri type zvolenom na hoteli objektu Centrál tvoria dosku hrubú 4 mm dva tenké hliníkové plechy s trapézovým hliníkovým jadrom. Táto doska je tuhá, drží svoj rovinný tvar a súčasne vyhovuje požiadavkám požiarnych pásov. Súčasne je kompozitný hliníkový obklad natoľko pružný, že umožnil kopírovať zakrivenie povrchu budovy predovšetkým vďaka veľmi veľkému rádiusu zakrivenia – na troch metroch dĺžky platne postačovalo dosiahnuť oblúk, ktorý má v maximálnej výške skruženia len 25 cm.

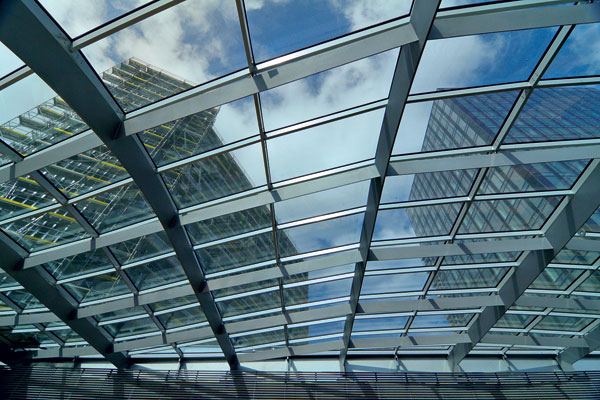

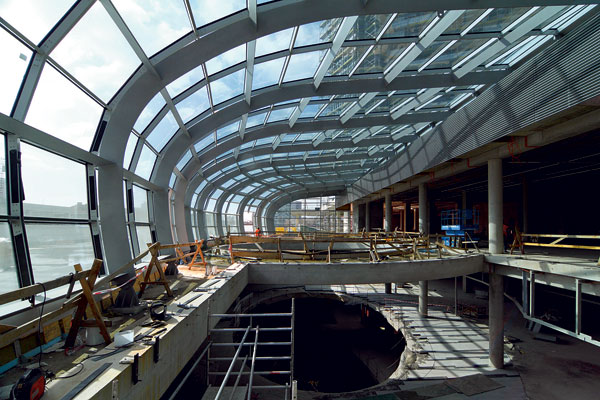

Všetky budovy polyfunkčného objektu sú prepojené spoločnou časťou nákupného a spoločenského centra. Pod vegetačnou strechou sa nachádza trojposchodový parter s pasážou a obchodmi. Samotná strecha leží vo dvoch úrovniach nad druhým a tretím poschodím. V prechode medzi poschodiami je niekoľko malých a jeden veľký tvarovaný klenutý svetlík s rozponom 16 m a horizontálnou dĺžkou asi 60 m (obr. 7 a 8). Oceľová konštrukcia s prierezom v tvare písmena V si vyžadovala špeciálny statický návrh (obr. 9). Kritériom bola maximálna únosnosť konštrukcie pri minimálnom množstve použitej ocele a jej minimálnej optickej prítomnosti v sklenej ploche. Zložitú plochu svetlíka tvoria ploché štvoruholníky s nerovnakým tvarom, takže každé jedno sklo má špecifický tvar a presne určené miesto v konštrukcii. Lepené a kalené sklo je čiastočne pochôdzne a umožňuje tak prístup pre údržbu. Sklo je technikou sieťotlače potlačené modrými bodmi, čo vytvára dojem vždy príjemne modrej oblohy. Sklá sú v exteriéri spojené štrukturálnym tmelom bez použitia krycích líšt. Dosahuje sa tým nerušený efekt jednoliatej čistej plochy (obr. 10).

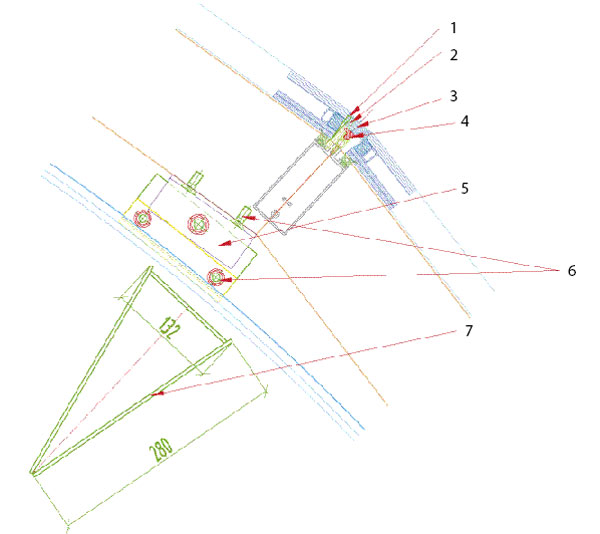

Obr. 9 Rez svetlíkom
1 – atypická plastová podložka skla, 2 – ALU nosič skla, 3 – UV tmel, napr. Dow Corning DC-791, 4 – dištančné tesnenie, 5 – kotviaca zostava Al stĺpika, 6 – spojovací materiál, A2, 7 – nosná oceľová konštrukcia

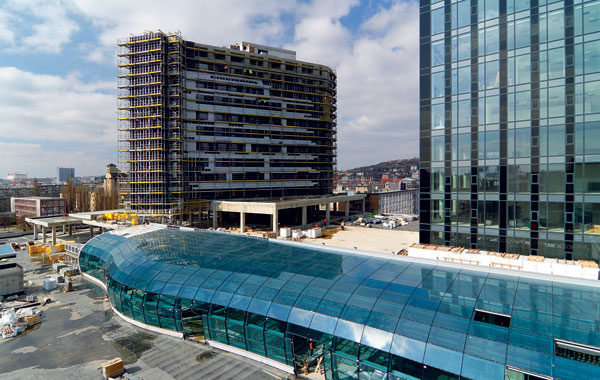

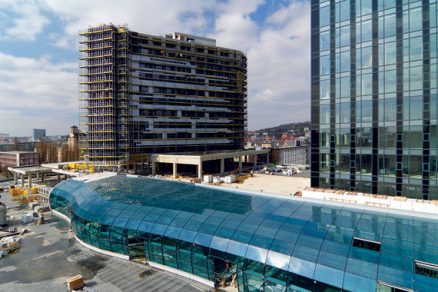

Obr. 10 Nerušený efekt jednoliatej čistej plochy

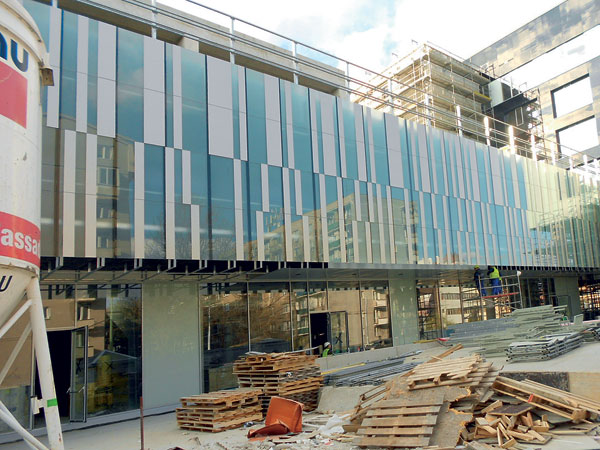

Obr. 11 Od hlavného ťahu odvrátená strana stavby

Popri blokovej fasáde administratívnej budovy a tvarovanom svetlíku nad nákupným centrom predstavuje zaujímavú časť riešenia povrchu objektu strana odvrátená od hlavného ťahu (obr. 11). Pred omietkou sú tu predsadené ťahokovy v rámoch s nerovnakým geometrickým tvarom alebo oceľová konštrukcia s osadenými matovanými sklami. Na ich mliečnej ploche sú nalepené kompozitné hliníkové dosky s plným jadrom, vytvárajúce strieborné pásy. Táto kombinácia materiálov je jedným z mnohých originálnych riešení bodov tohto projektu.

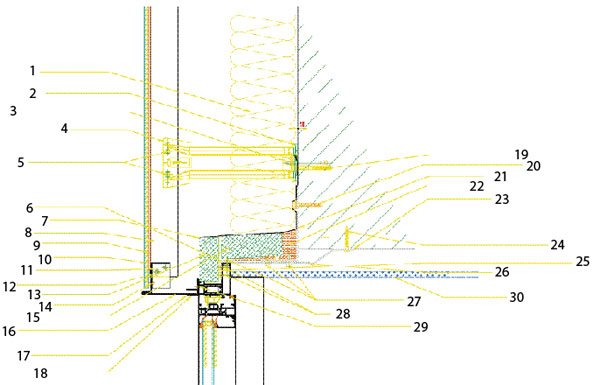

Obr. 12 Vertikálny rez 5. a 6. NP administratívnej budovy Kubík
1 – minerálna vlna s hrúbkou 140 mm, 2 – termoizolačná podložka, 3 – prievlaková kotva MKT BZ PLUS M8/95, 4 – oceľová kotva, 5 – skrutka 5,5 × 22 DIN 7504 K A2, 6 – FE profil L s hrúbkou 2 mm, 7 – hydroizolačná fólia, 8 – AL profil L s hrúbkou 2 mm, 9 – Siko tmel s hrúbkou 6 mm, 10 – sklený obklad, 11 – AL profil L s hrúbkou 2 mm, 12 – skrutka 5,5 × 22 DIN 7504 K A2, 13 – minerálna vlna s hrúbkou 140 mm, 14 – trhací nit 5 × 10, 15 – minerálna vlna s hrúbkou 50 mm, 16 – AL profil RAL7026 s hrúbkou 2 mm, 17 – Schüco profil 184800 RAL7026, 18 – trhací nit 5 × 10, 19 – natĺkacia rozperka 7 × 80, 20 – kotviaca univerzálna skrutka 10 × 55, 21 – FE kotva s hrúbkou 3 mm, 22 – PUR pena, 23 – kotviaci FE plech, 24 – univerzálna upevňovacia skrutka 7,5 × 60, 25 – parotesná fólia omietateľná + lepidlo Ottocoll A 770, 26 – minerálna vlna s hrúbkou 50 mm, 27 – skrutka 6,3 × 22 DIN 7504 K žiarový pozink, 28 – skrutka 4,8 × 16 DIN 7504 K A2, 29 – skrutka 3,5 × 13 DIN 7504 N A2, 30 – sadrokartón NSD

Záver
Spolupráca zhotovovateľa a projektanta je dôležitá už v projektovej príprave. Odborný zástupca zhotovovateľa by mal do konzultácií s architektom a investorom vstupovať už v čase prípravy dizajnových štúdií a dokázať ponúknuť technické riešenie, ktoré by umožnilo realizovateľnosť nápadov pri súčasnom zohľadnení ekonomickej stránky projektu. Vlastnosti špičkových materiálov v spojení s najmodernejšími technológiami dnes umožňujú realizovať takmer každý dizajnový zámer. Limity sa tak z roviny technickej a technologickej preniesli skôr do roviny financií. Polyfunkčný objekt Centrál má určite predpoklady na to, aby patril k dôkazom invencie architekta, technickej vyspelosti zhotovovateľa a veľkorysosti investora aj v zložitých ekonomických a hospodárskych pomeroch v čase jeho vzniku.

TEXT: Ing. Pavel Hytych
OBRÁZKY a FOTO: FENESTRA Sk, Dano Veselský

Ing. Pavel Hytych je  projektovým manažérom spoločnosti FENESTRA Sk, spol. s r. o.

Článok bol uverejnený v časopise Stavebné materiály.
