Hrubá stavba v detaile: Inštalácia strešného okna do masívnej strechy
Časopis Stavebné materiály
Strešné okno možno osadiť aj do masívnej ťažkej strechy na báze pórobetónu. Ide o montovaný konštrukčný systém s hrúbkou 200 alebo 250 mm, ktorý sa skladá zo železobetónových nosníkov a stropných pórobetónových vložiek.

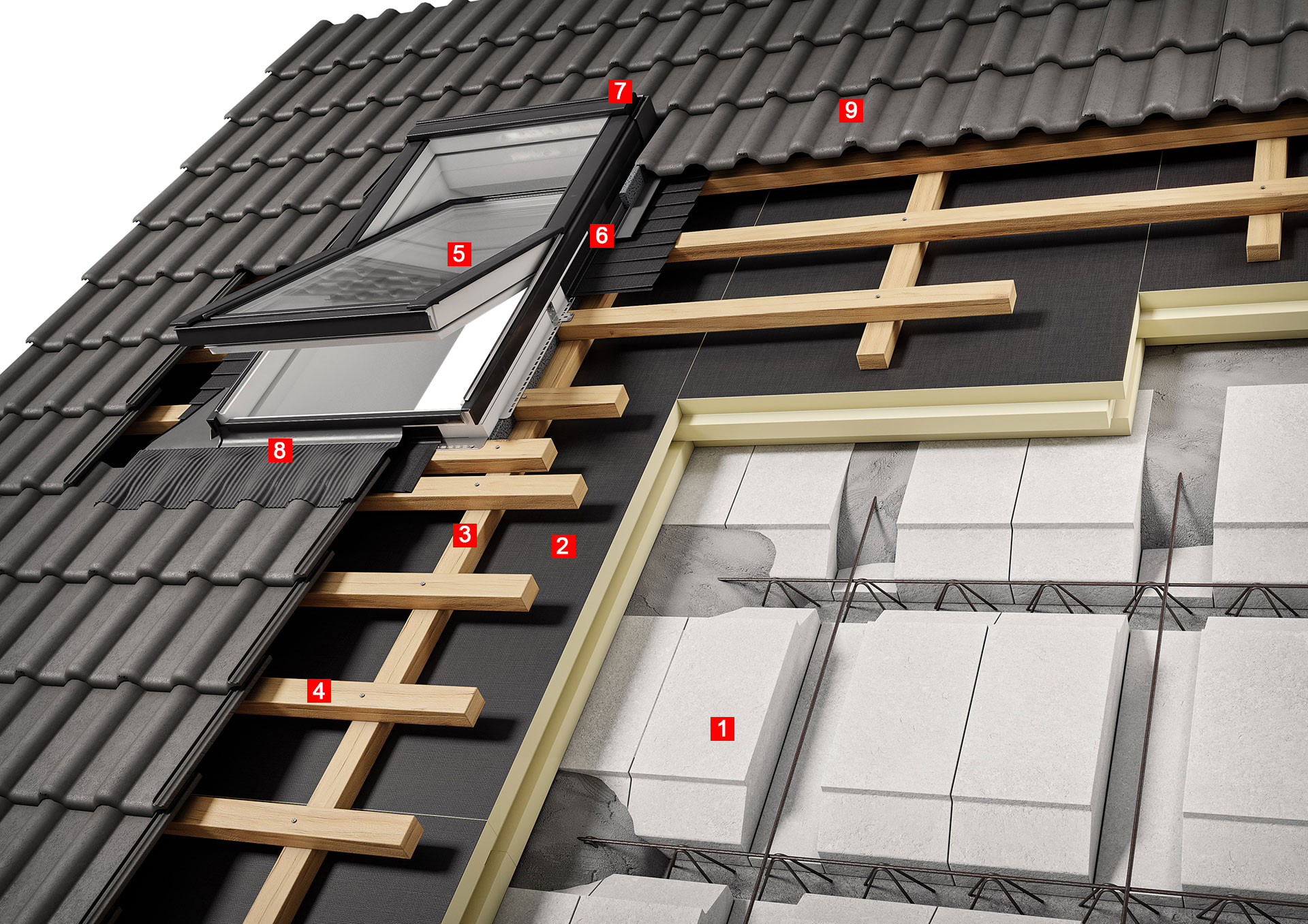

1 – Masívna strecha Ytong Komfort
2 – tepelnoizolačné PIR panely s integrovanou hydroizolačnou vrstvou
3 – Kontralata
4 – Montážne laty
5 – Strešné okno, napr. Velux GLU s horným ovládaním
6 – Manžeta z hydroizolačnej fólie BFX
7 – Hliníkové oplechovanie
8 – Lemovanie EDJ
9 – Tesné spojenie so strešnou krytinou
Na pripravenú strešnú konštrukciu sa uloží tepelná izolácia, napr. PIR panely s integrovanou hydroizolačnou vrstvou. Do dosiek tepelnej izolácie sa v mieste osadenia strešného okna vyreže otvor podľa veľkosti okna, konkrétne otvor s ozubom na osadenie zatepľovacej sady BDX, a pripravia sa strešné a montážne laty. Montážnymi latami sa určí okenný otvor.
Na bokoch, nad otvorom a pod otvorom sa doplnia pomocné montážne laty. Nasleduje vloženie zatepľovacej sady osadenie rámu okna, drenážneho žliabku, manžety s hydroizolačnou fóliou, hliníkového oplechovania a lemovania a nakoniec sa doplní okolo okna strešná krytina.
Čo budete potrebovať
- Masívna strecha
- Strecha Ytong Komfort
- Strešné okno
- Strešné okno, napr. Velux GLU s horným ovládaním
- Zatepľovacia sada BDX
- Hydroizolačná fólia BFX
- Odvodňovací žliabok
- Hliníkové oplechovanie
- Lemovanie EDJ
- Parotesná fólia BBX
Náradie
- nôž na izoláciu
- akumulátorový skrutkovač
- pílka na drevo
- kladivo

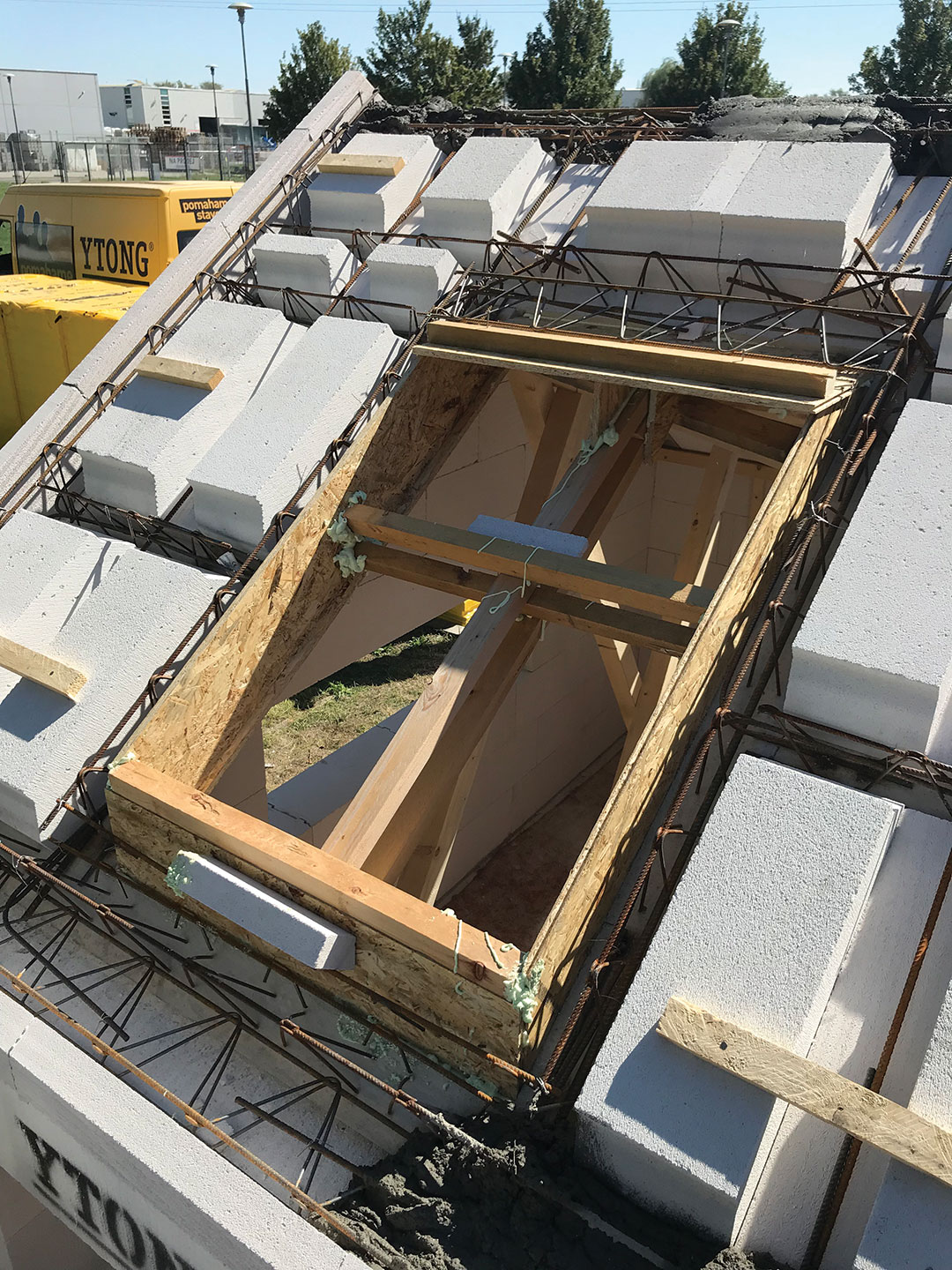

Otvor v montovanej strešnej konštrukcii sa zhotoví pomocou výmeny. | Zdroj: spracované z podkladov firmy Velux

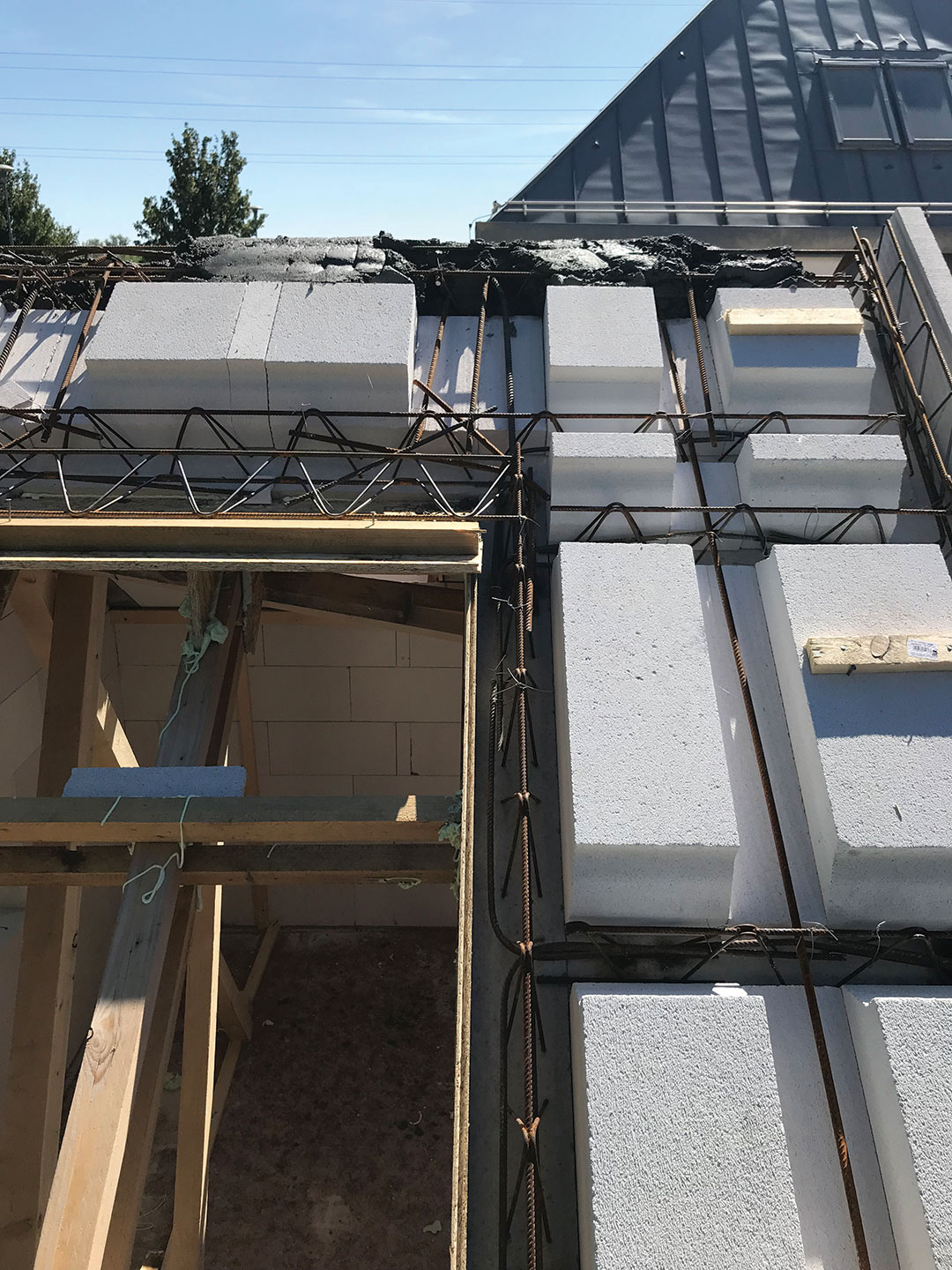

Nosníky a vložky sa ukladajú vodorovne alebo v kolmom smere na spád strechy, v závislosti od konštrukčného systému stavby. | Zdroj: spracované z podkladov firmy Velux

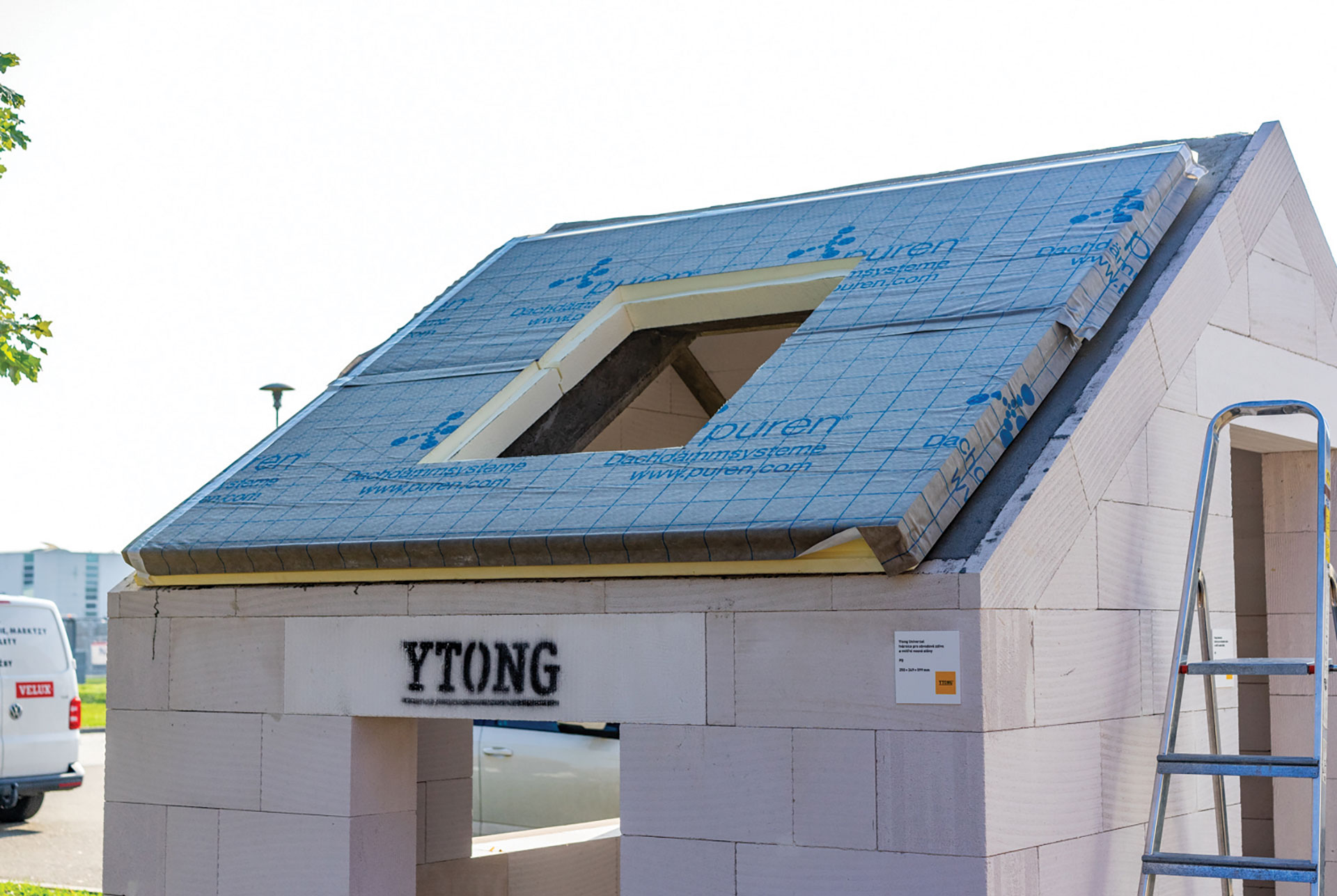

Na zhotovenú strešnú konštrukciu sa uložia tepelnoizolačné dosky, napr. PIR panely s integrovanou hydroizolačnou vrstvou. Do tepelnoizolačných dosiek sa v mieste osadenia strešného okna vyreže otvor podľa veľkosti okna. Otvor sa vyreže s ozubom na osadenie zatepľovacej sady BDX. | Zdroj: spracované z podkladov firmy Velux

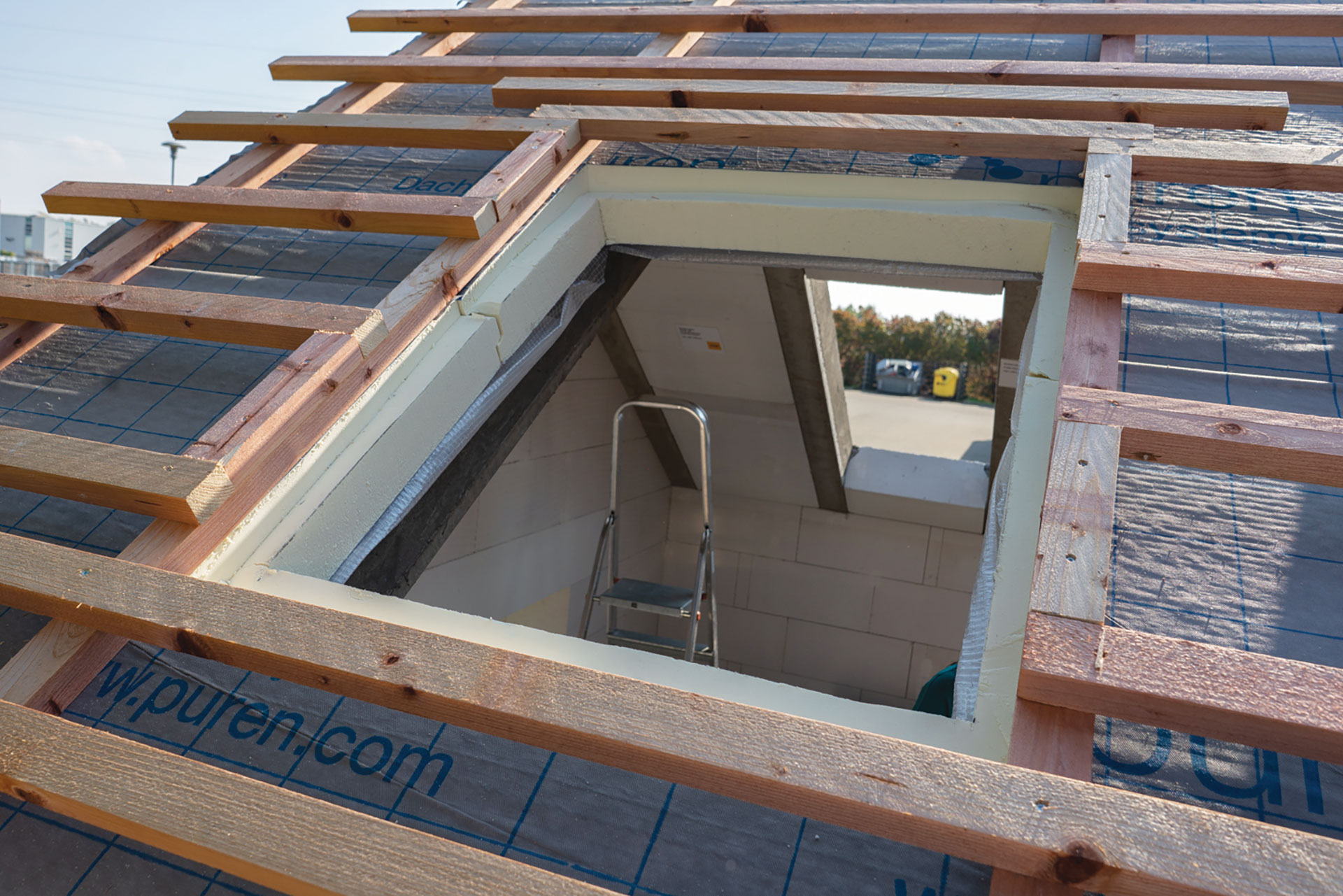

Na dosky tepelnej izolácie sa osadia strešné a montážne laty. Montážnymi latami sa určí okenný otvor. Na bočných stranách, nad a pod otvorom sa doplnia pomocné montážne laty. | Zdroj: spracované z podkladov firmy Velux

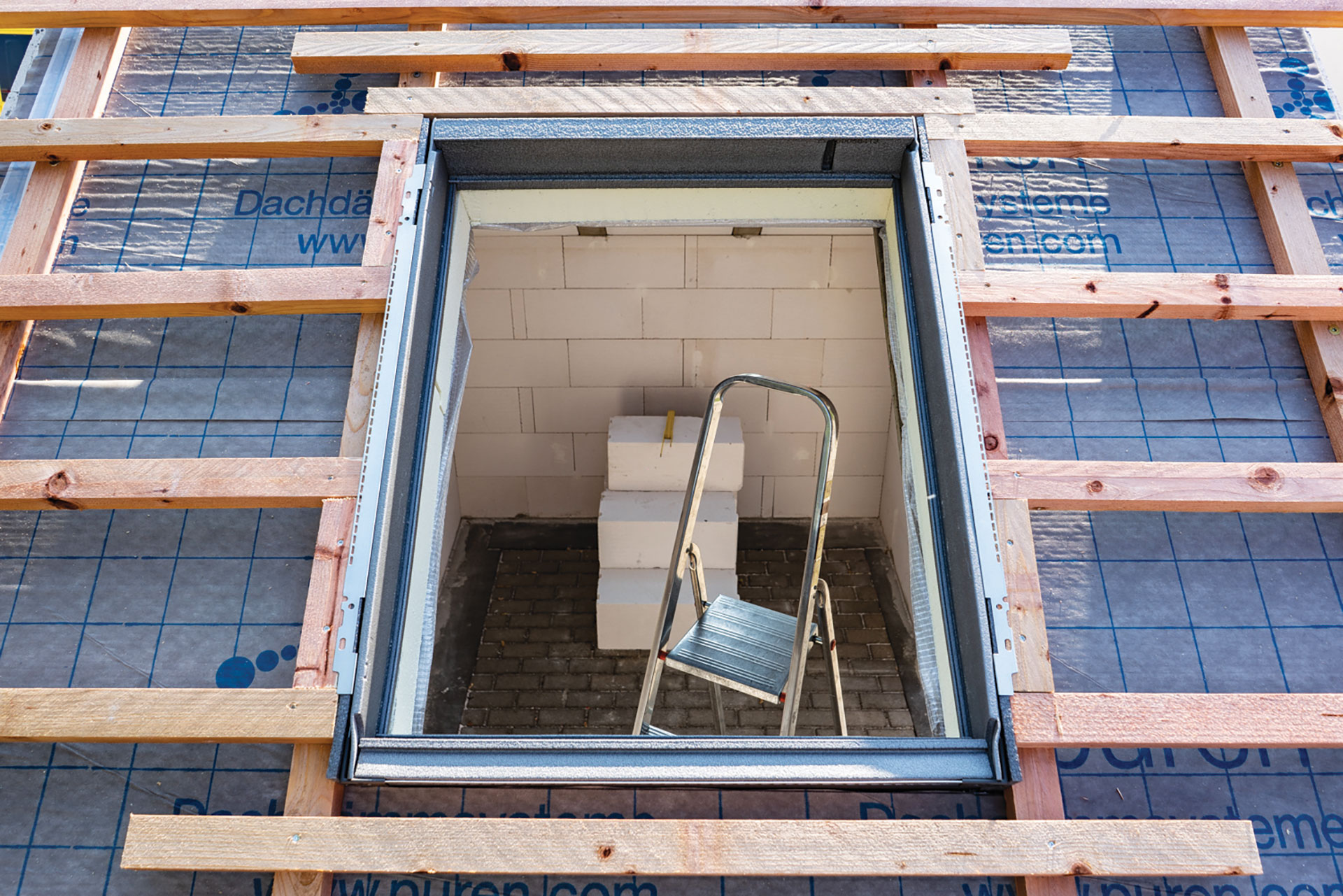

Do pripraveného otvoru sa vloží zatepľovacia sada BDX. Zostaví sa zo štyroch dielov. Vzniknutý rám sa osadí na laty okolo okenného otvoru. Tým sa zabezpečí prepojenie tepelnej izolácie okenného rámu s tepelnou izoláciou strechy a zamedzí sa vzniku tepelných mostov. | Zdroj: spracované z podkladov firmy Velux

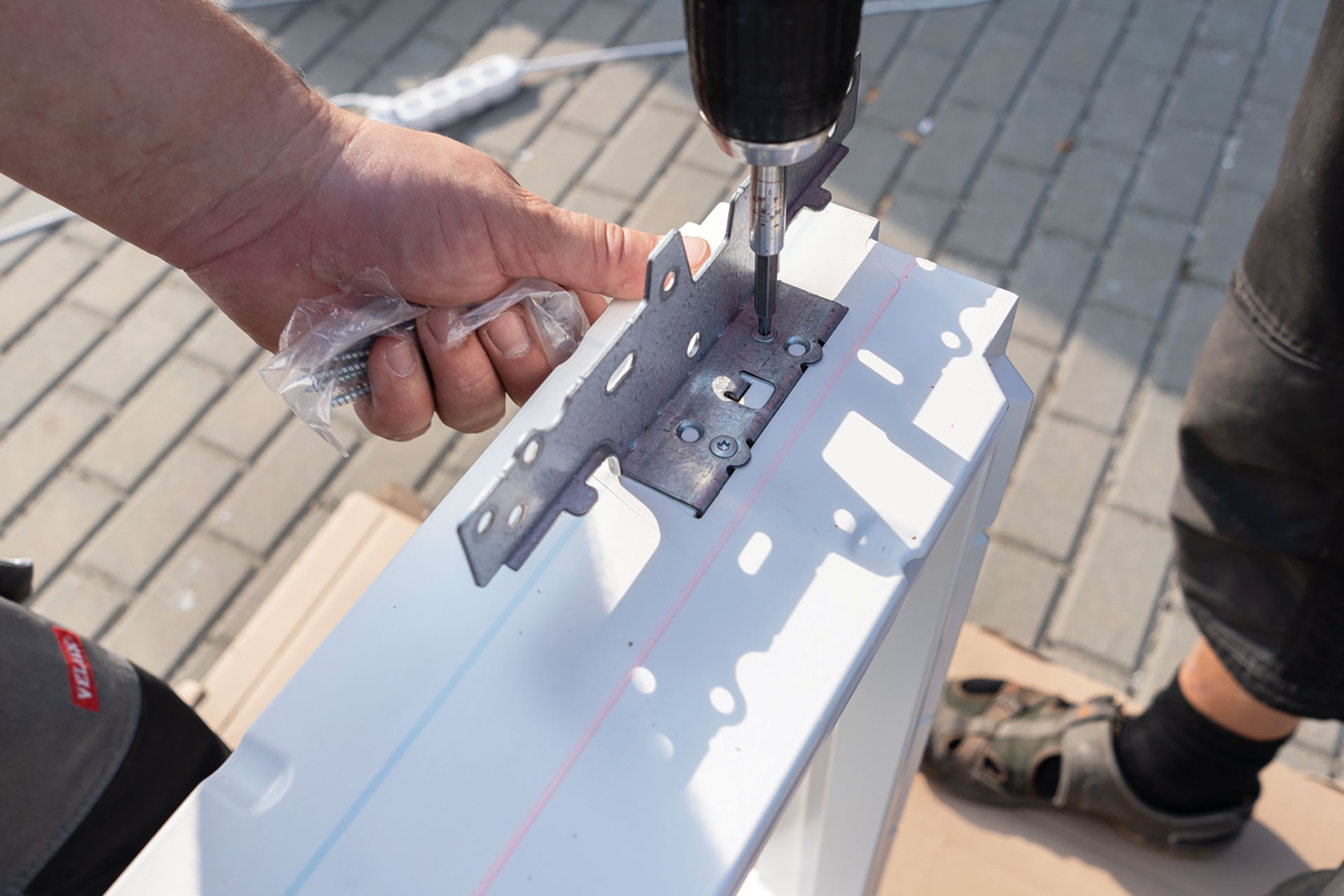

Do osadenej zatepľovacej sady sa vloží okenný rám. Rám sa zafixuje montážnymi uholníkmi (pre štandardnú alebo zapustenú montáž, ako je to v našom prípade). | Zdroj: spracované z podkladov firmy Velux
Pri štandardnej montáži (červená ryska) sa montážne uholníky osadzujú na dolný a horný rám, pri zapustenej montáži (modrá ryska) sa uholníky osadzujú na bočný rám. | Zdroj: spracované z podkladov firmy Velux
Strešné okná sa dodávajú s montážnymi uholníkmi, ktoré možno použiť na štandardnú alebo zapustenú montáž. Na dosiahnutie účinnejšieho zateplenia a vizuálne atraktívnejšieho vzhľadu sa odporúča zvoliť lemovanie na zapustenú montáž (o 40 mm hlbšie do strechy).

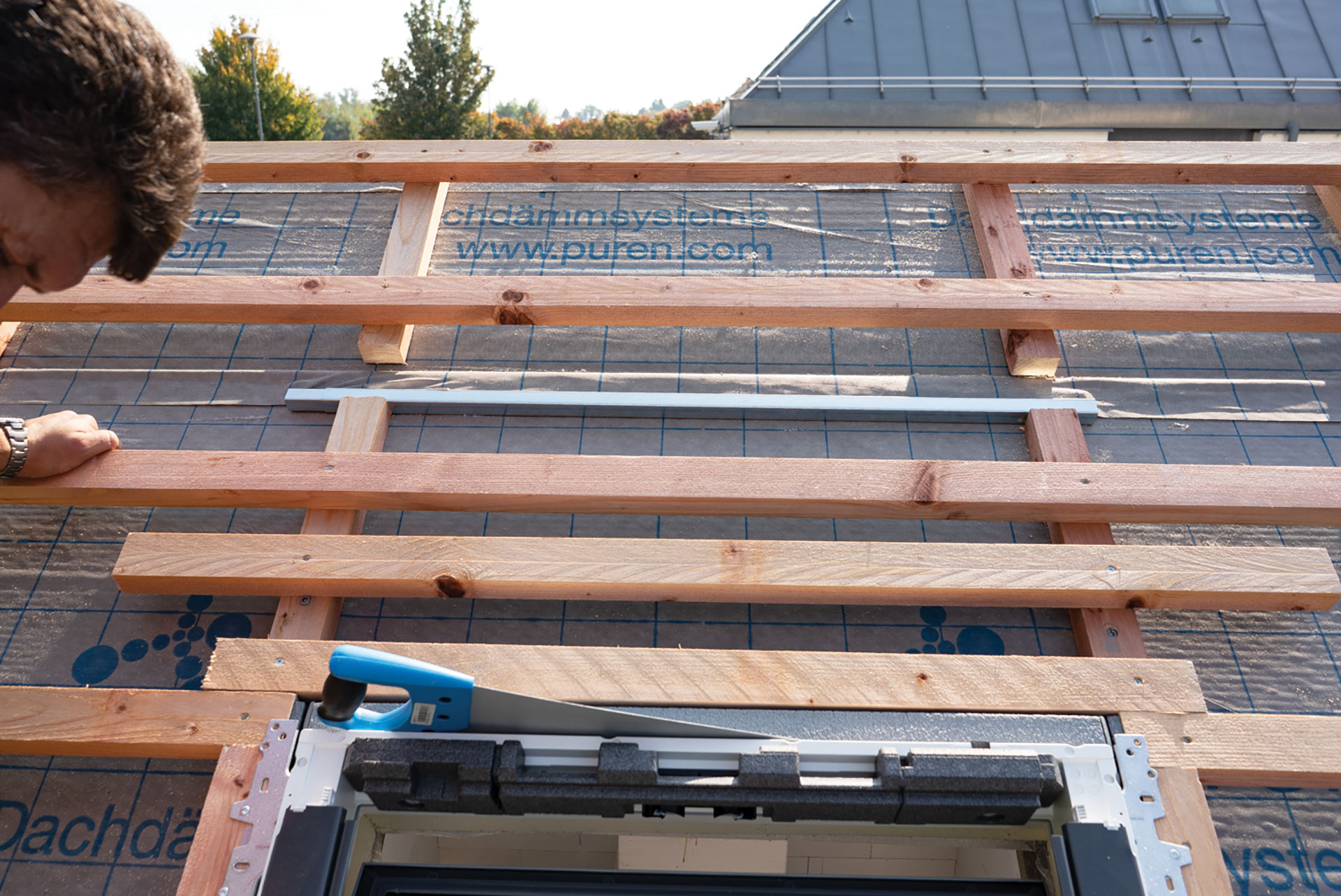

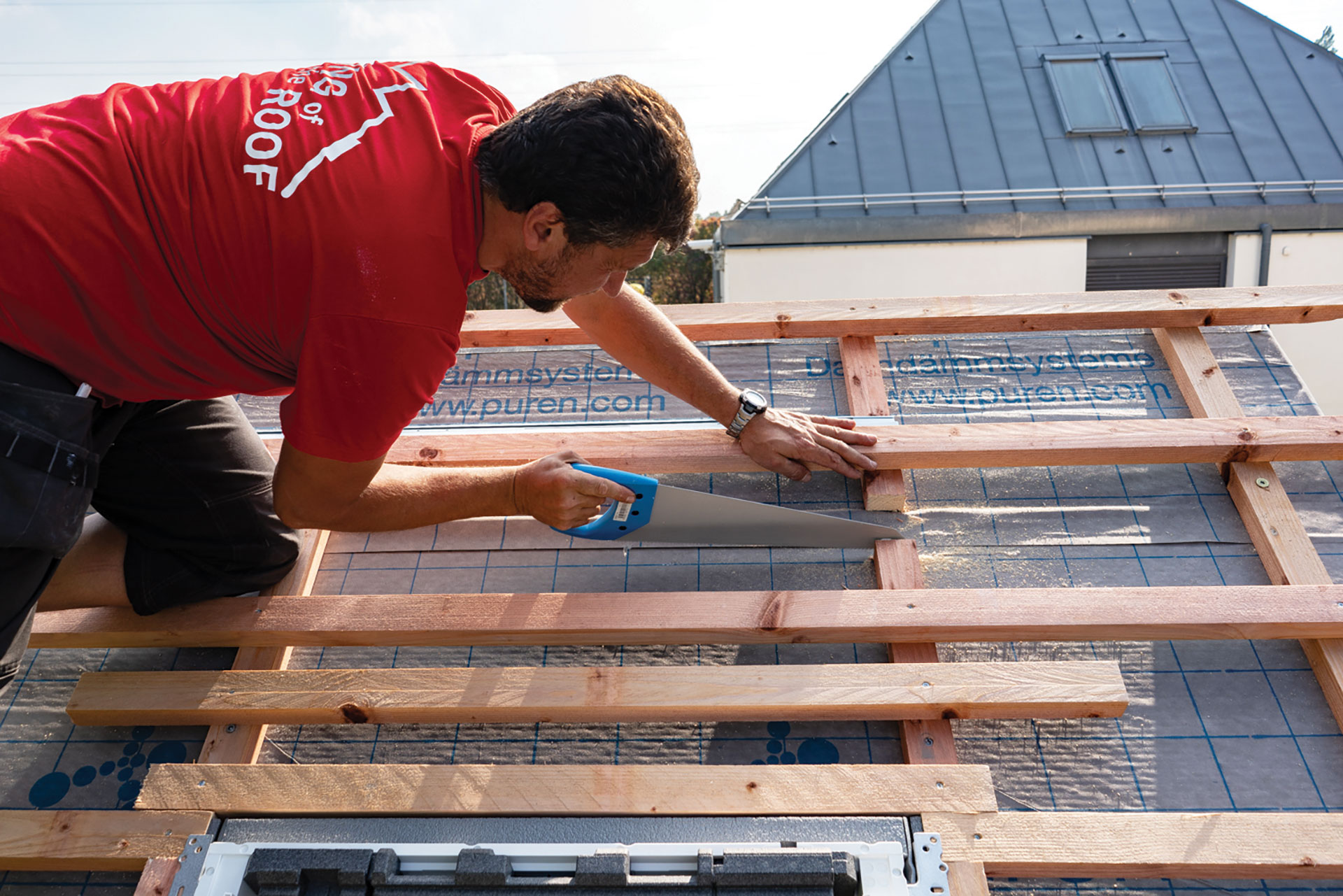

Vyrežú sa montážne laty na umiestnenie drenážneho žliabku. | Zdroj: spracované z podkladov firmy Velux
Drenážny žliabok sa osadí nad prvú priebežnú latu nad strešným oknom. | Zdroj: spracované z podkladov firmy Velux

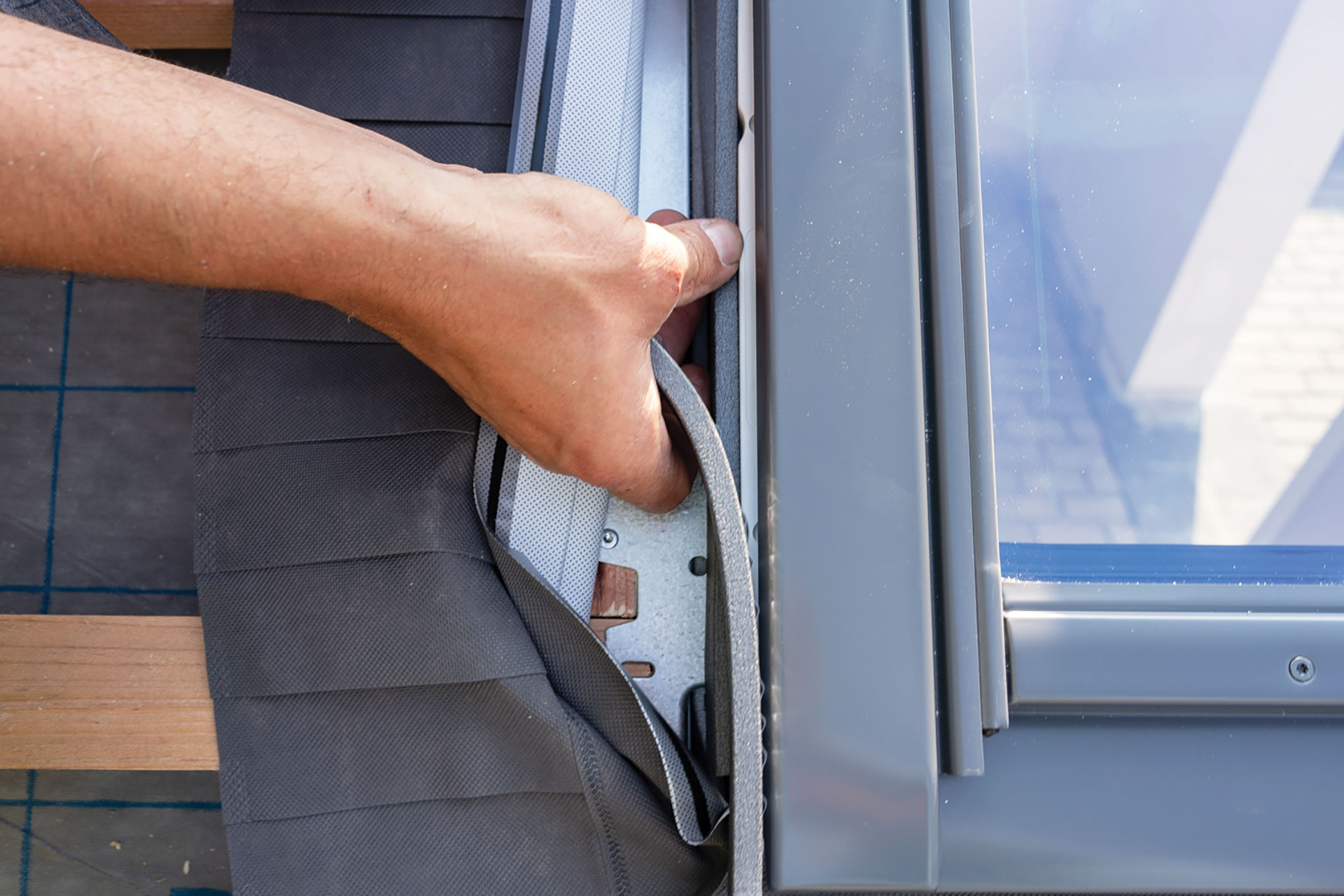

Zateplenie rámu sa doplní páskami izolácie, ktoré sa nalepia podľa montážneho návodu nad úroveň konštrukcie. Uložia sa manžety z hydroizolačnej fólie BFX a nalepia sa na rám okna. Manžeta a doplnkové pásky izolácie sa nalepia na rám okna na všetkých stranách. | Zdroj: spracované z podkladov firmy Velux

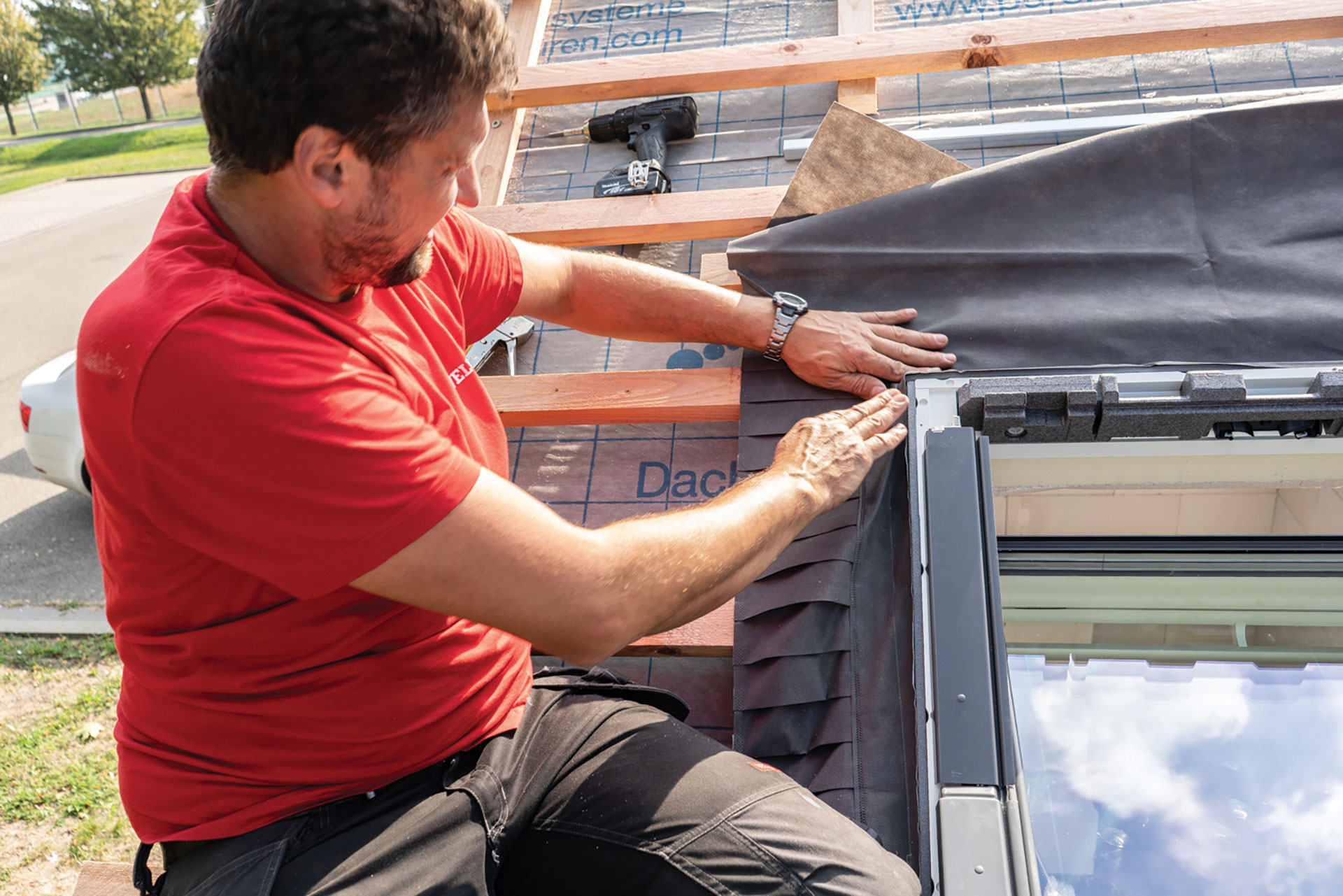

Manžeta sa vytvaruje okolo lát a zafixuje sa sponkami. | Zdroj: spracované z podkladov firmy Velux

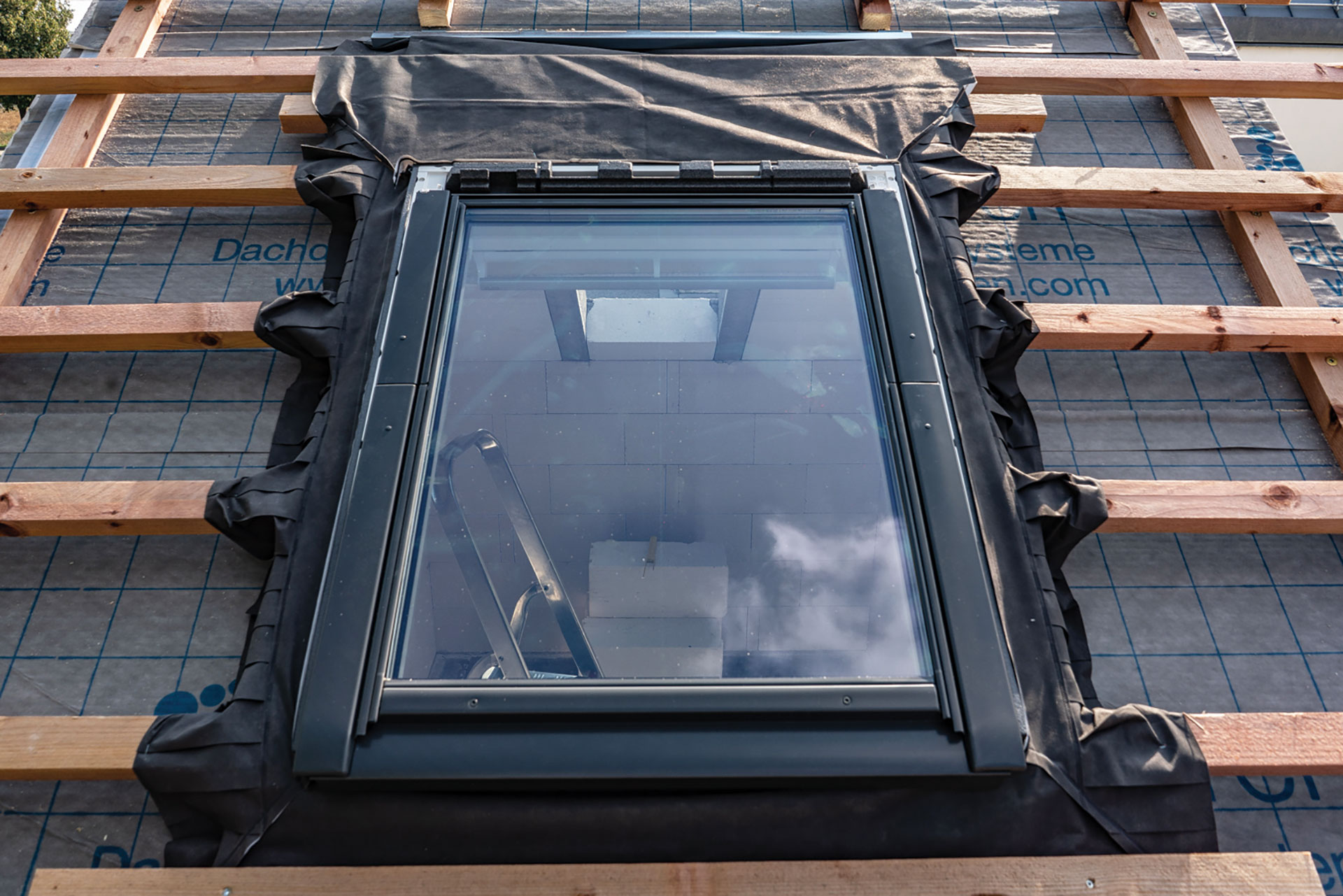

Predpísaným spôsobom sa pretiahne manžeta aj cez drenážny žliabok. | Zdroj: spracované z podkladov firmy Velux

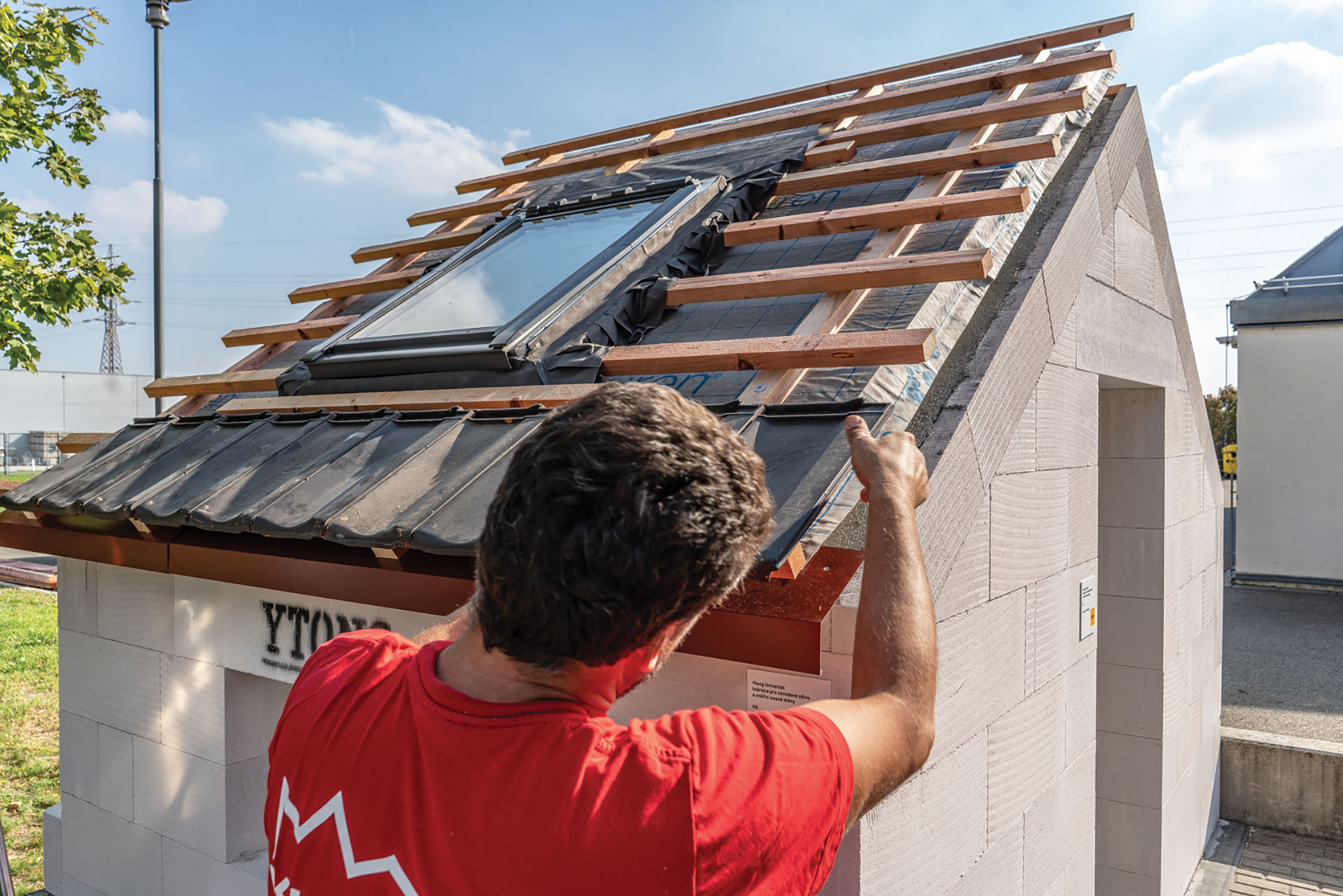

Pod otvor so strešným oknom sa osadí prvý rad strešnej krytiny. | Zdroj: spracované z podkladov firmy Velux

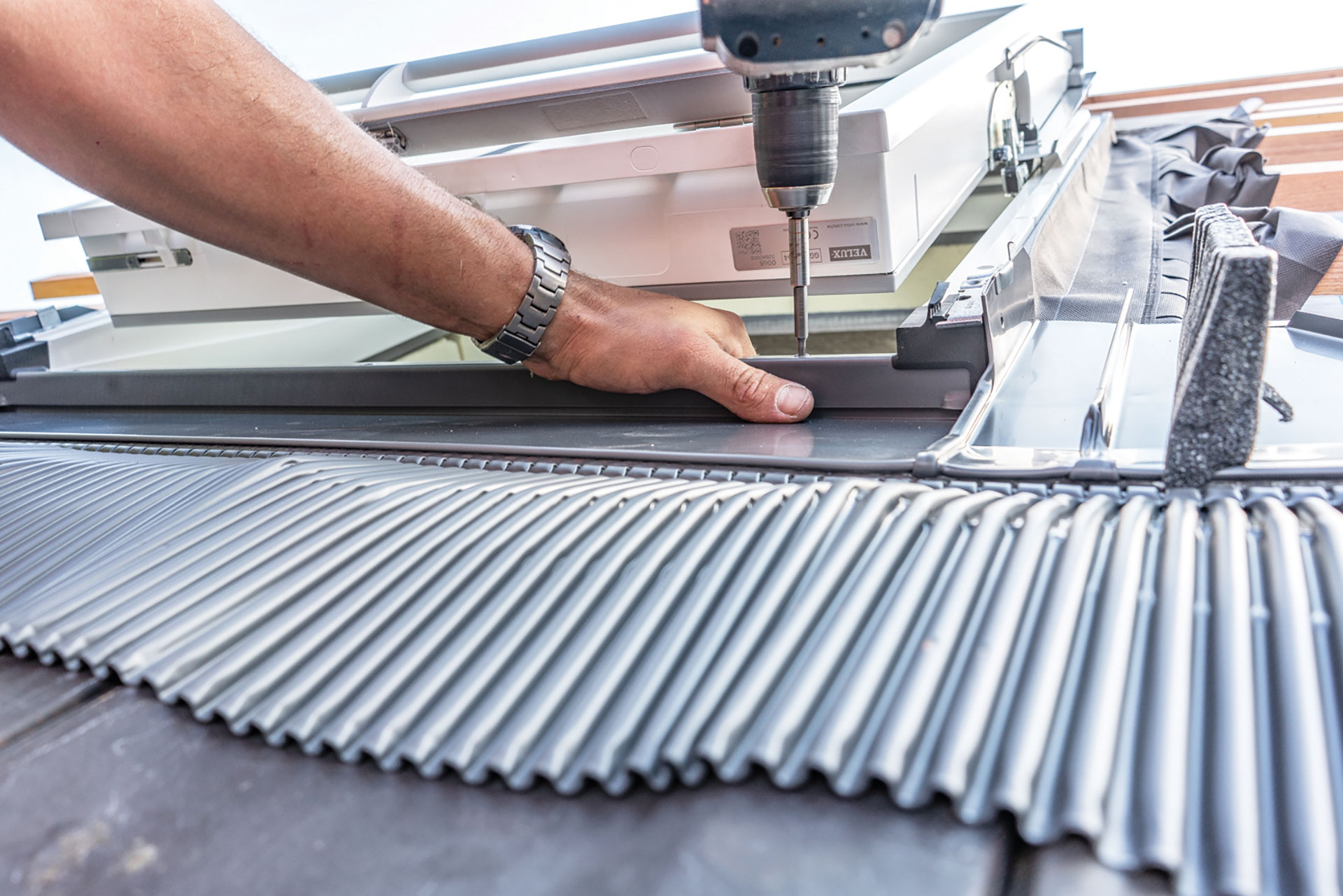

Hlavnú ochranu strešného okna pred poveternostnými vplyvmi zabezpečuje hliníkové oplechovanie a lemovanie. Typ lemovania určuje typ strešnej krytiny. | Zdroj: spracované z podkladov firmy Velux

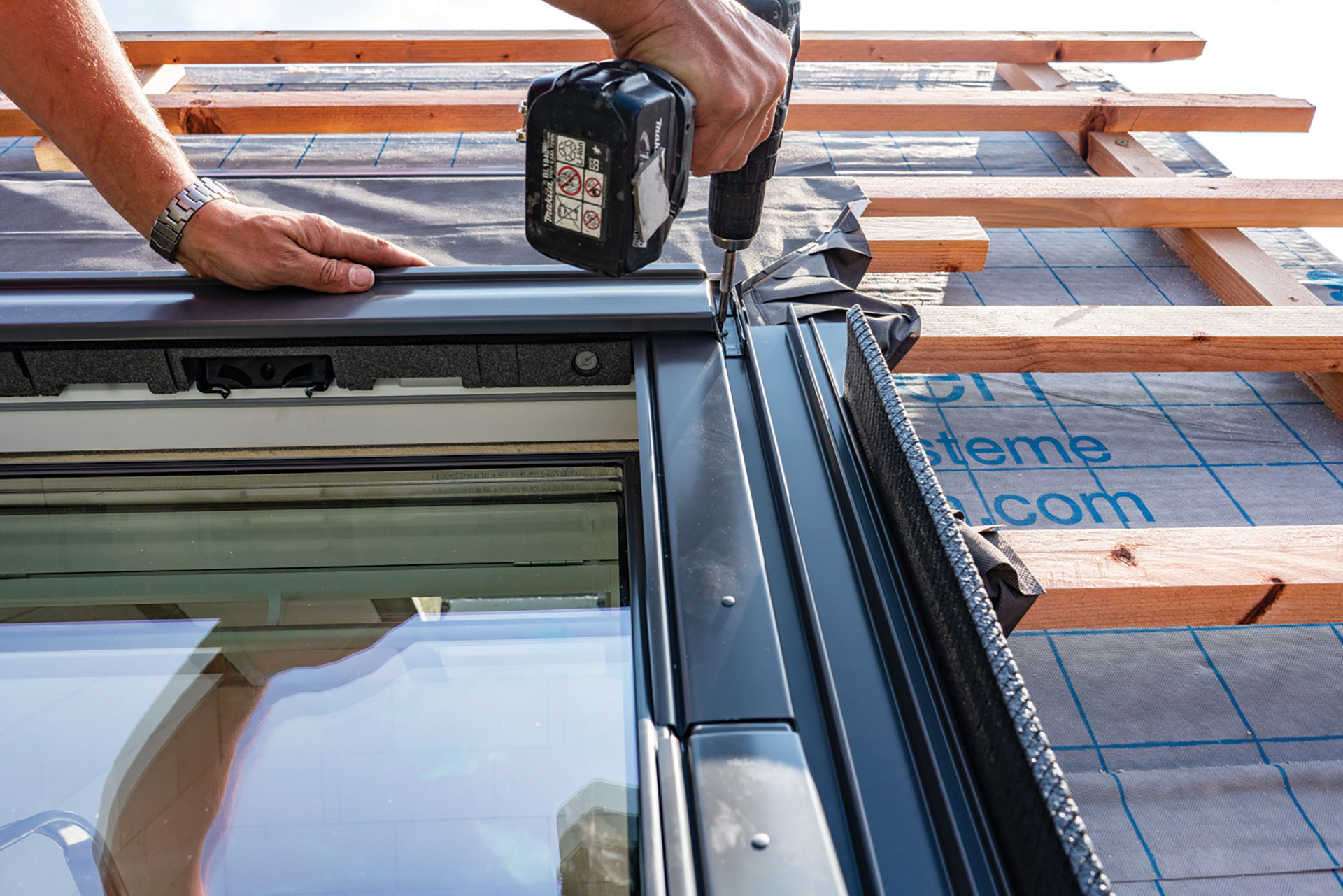

Oplechovanie sa osadí v poradí uvedenom v montážnom návode. Po dokončení spodnej časti oplechovania sa montujú bočná a horná časť lemovania a doplnkové lišty. | Zdroj: spracované z podkladov firmy Velux
Pri montáži lemovania EDJ je dôležité, aby penové podpory škridly, ako aj ohybná časť spodného dielu lemovania tesne priliehali na strešnú krytinu. | Zdroj: spracované z podkladov firmy Velux

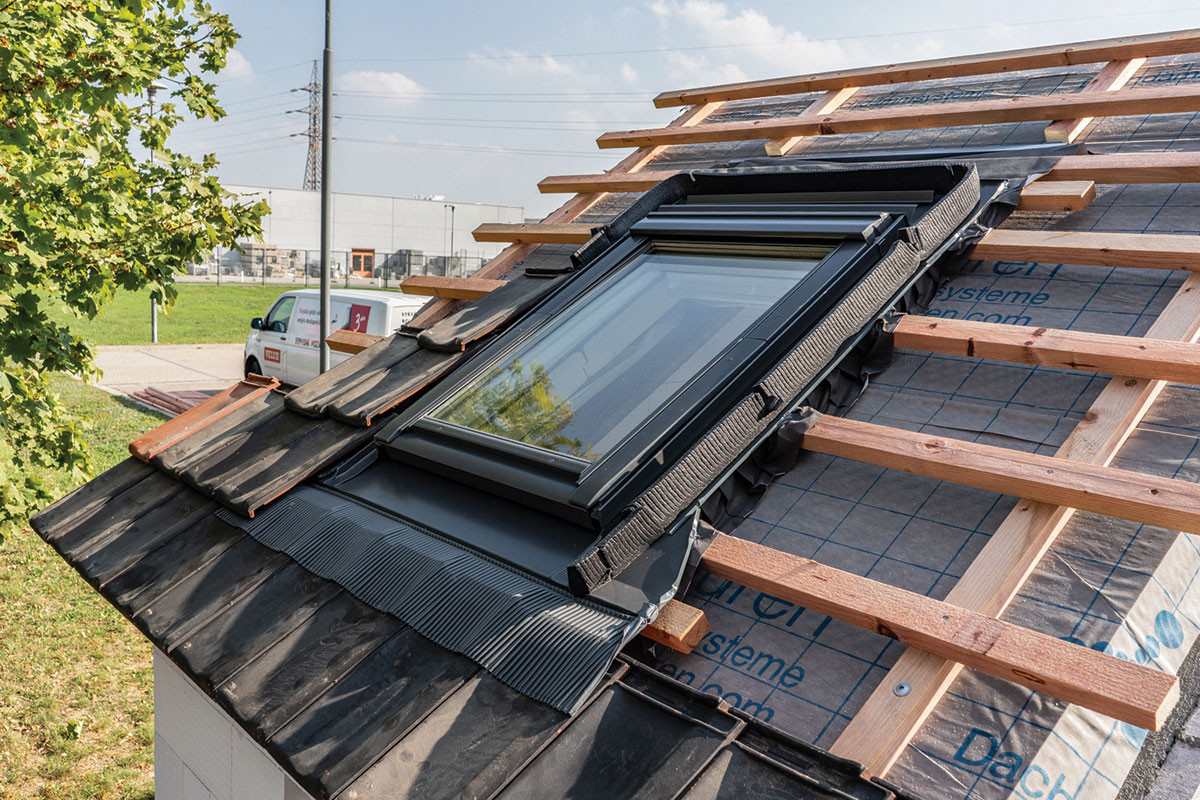

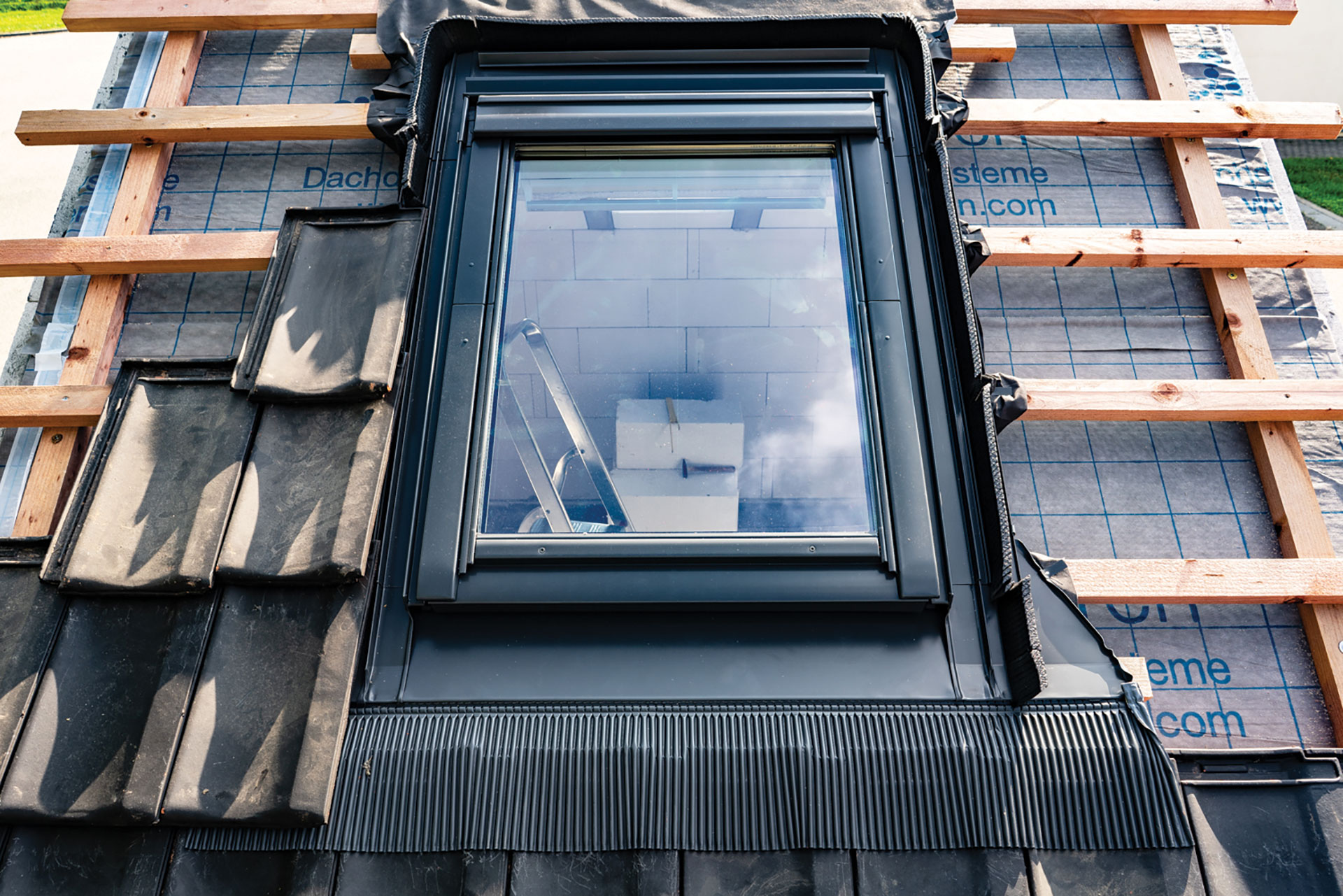

Oplechovanie bočného rámu sa iba zacvakne. K drážke bočného lemovania sa doloží strešná krytina (vzdialenosť 30 až 60 mm). Nakoniec sa doloží strešná krytina nad okno, ktorá by sa mala končiť 60 až 150 mm nad oknom. Aby sa táto hodnota dodržala, treba krytinu skrátiť. | Zdroj: spracované z podkladov firmy Velux
