Hrubá stavba v detaile: Opláštenie strešného okna

Opláštenie strešného okna sa realizuje až po osadení okennej výplne. Špeciálnu pozornosť pritom treba venovať napojeniu jednotlivých dielov parozábrany.

Poznáte výhody Klubu ASB? Stačí bezplatná registrácia a získate sektorové analýzy slovenského stavebníctva s rebríčkami firiem ⟶

1 – Strešné okno
2 – Podstrešná fólia
3 – Krokva
4 – Krokvový záves Záves CD krokvový zaoblený
5 – Kovový tenkostenný profil RigiProfil^® R-CD
6 – Výmena z kovového tenkostenného profilu RigiProfil^® R-UD
7 – Tepelná izolácia na báze minerálnej vlny Isover UNIROL PROFI
8 – Parozábrana napr. Isover VARIO^® KM DUPLEX UV
9 – Sadrokartónová akustická protipožiarna doska Rigips – modrá akustická doska Activ’Air^® MA AA (DF)
10 – Lepiaca páska na lepenie detailov stykov parobrzdy a drevenej konštrukcie napr. Isover Vario^® MultiTape SL
11 – Lepiaca páska na vzduchotesné prelepenie presahov parobrzdy napr. Isover VARIO^® KB1
12 – Škárovací tmel napr. Rifino Top

Pri opláštení strešného okna je potrebné zhotoviť zvislý parapet so zalomením a vodorovné nadpražie so zalomením. Dôvodom zalomenia je vytvorenie priestoru na tepelnú izoláciu, čím sa obmedzia tepelné mosty.

Zvislý parapet a vodorovné nadpražie podporujú prúdenie vzduchu okolo skiel, a tým odvetranie prípadnej skondenzovanej vlhkosti. Prúdenie vzduchu okolo skiel možno ešte viac podporiť umiestnením vykurovacieho telesa pod okno. Zvislý parapet a vodorovné nadpražie navyše zabezpečujú optimálne osvetlenie interiéru.

Základné pravidlá

Samotné opláštenie strešného okna sa realizuje až po jeho osadení. Zvláštny dôraz treba klásť na zhotovenie tepelnej izolácie okolo celého obvodu okna. Napojenie parozábrany na rám okna a spojenie jednotlivých pásov parozábrany v oblasti okna sa zabezpečuje na to určenými systémovými páskami či tmelmi výrobcov parozábrany. Hrúbka a typ dosiek, ktorými sa realizuje opláštenie okna, musia zodpovedať oplášteniu celého podkrovia, predovšetkým pri požiadavke na požiarnu odolnosť konštrukcie podkrovia.

Na napojenie dosky na rám okna výrobcovia strešných okien zvyčajne pripravujú drážku v ráme. Doska je čiastočne zalomená (lícový kartón narezaný, doska nalomená) a do drážky v ráme okna sa osadí nasucho.

Opláštenie šikmých plôch podkrovia v okolí okna sa musí rozvrhnúť tak, aby škáry dosiek boli vo vzdialenosti min. 150 mm od rohu okna. Nie je prípustné, aby škára vybiehala priamo z rohu okna.

Zhotovenie opláštenia

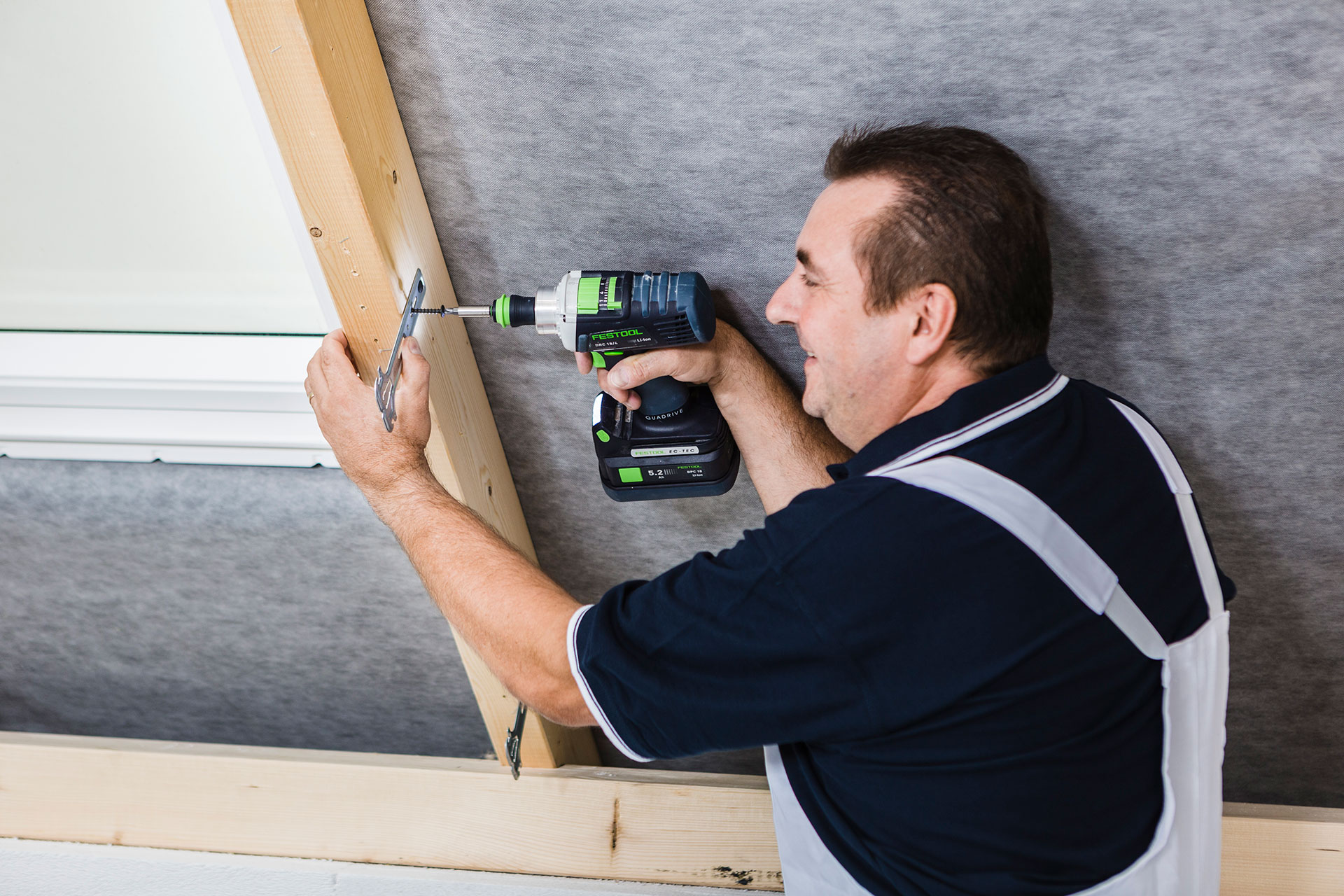

Ako prvé sa osadia krokvové závesy do drevených krokiev pomocou skrutiek typu FN. Potom sa zhotoví výmena profilov. Z R-UD profilov sa pomocou prestrihnutia vytvorí pri spodnej a vrchnej hrane ohnutie do tvaru L. Táto výmena z R-UD profilu sa nasunie medzi spodný a vrchný R-CD profil. Profily sa spoja samoreznými skrutkami. V ďalšom kroku sa vytvorí pomocná konštrukcia, ktorá sa vyplní po celom obvode strešného okna tepelnou izoláciou na báze minerálnej vlny.

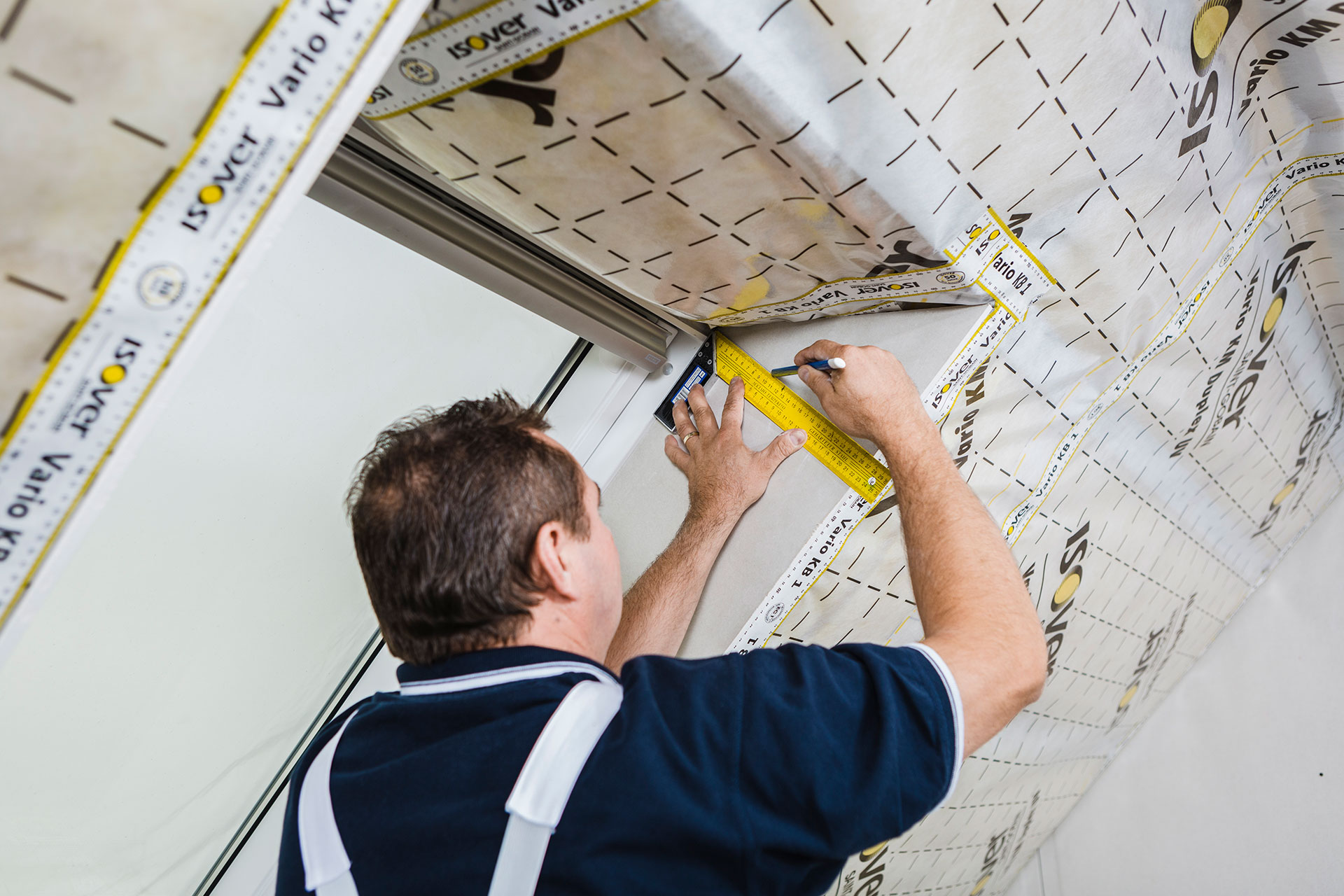

V oblasti strešného okna sa prereže parozábrana, ktorá sa upevní systémovou páskou. Potom možno namontovať sadrokartónovú dosku. Doska sa vsunie do rámu nasucho a dočasne pripevní skrutkami. Z jej rubovej strany sa skrutkami pripevnia aj R-UD profily.

Rovnakým spôsobom ako ostenia okna sa namontuje sadrokartónová doska. Zalomenie sa zhotoví narezaním lícového kartónu a pripevní sa skrutkami. Na ochranu exponovaných hrán opláštenia okolo strešného okna sa použije výstužná páska na vnútorné a vonkajšie rohy, ktorá ich chráni pred poškodením.

TEXT A FOTO: spracované z podkladov firmy Saint-Gobain Construction Products, s. r. o., divízia Rigips
VIZUALIZÁCIA DETAILU: Adam Mravík

Článok bol uverejnený v časopise Stavebné materiály 1/2024
