Hrubá stavba v detaile: Statické zabezpečenie komína v prechode strešnou rovinou
Časopis Stavebné materiály
Statické zabezpečenie komína v prechode strešnou rovinou je dôležité na dosiahnutie predpokladanej životnosti komína. Nadstrešná časť je namáhaná vetrom, v niektorých oblastiach v zimnom období aj snehom. Na jeho stabilizáciu tak nepostačujú len strešné laty.
Na dosiahnutie funkčnosti strešného plášťa treba zabezpečiť tesnosť proti vlhkosti, minimalizáciu tepelných strát, vzduchotesnosť budovy, stabilizáciu samostatne stojacich častí nad strechou, izoláciu chladnej oblasti, odstup komína od horľavých častí.
Na zabránenie vzniku chýb je v tejto oblasti nevyhnutná koordinácia rôznych profesií, ako sú murári, pokrývači, tesári, sadrokartonári a inštalatéri.

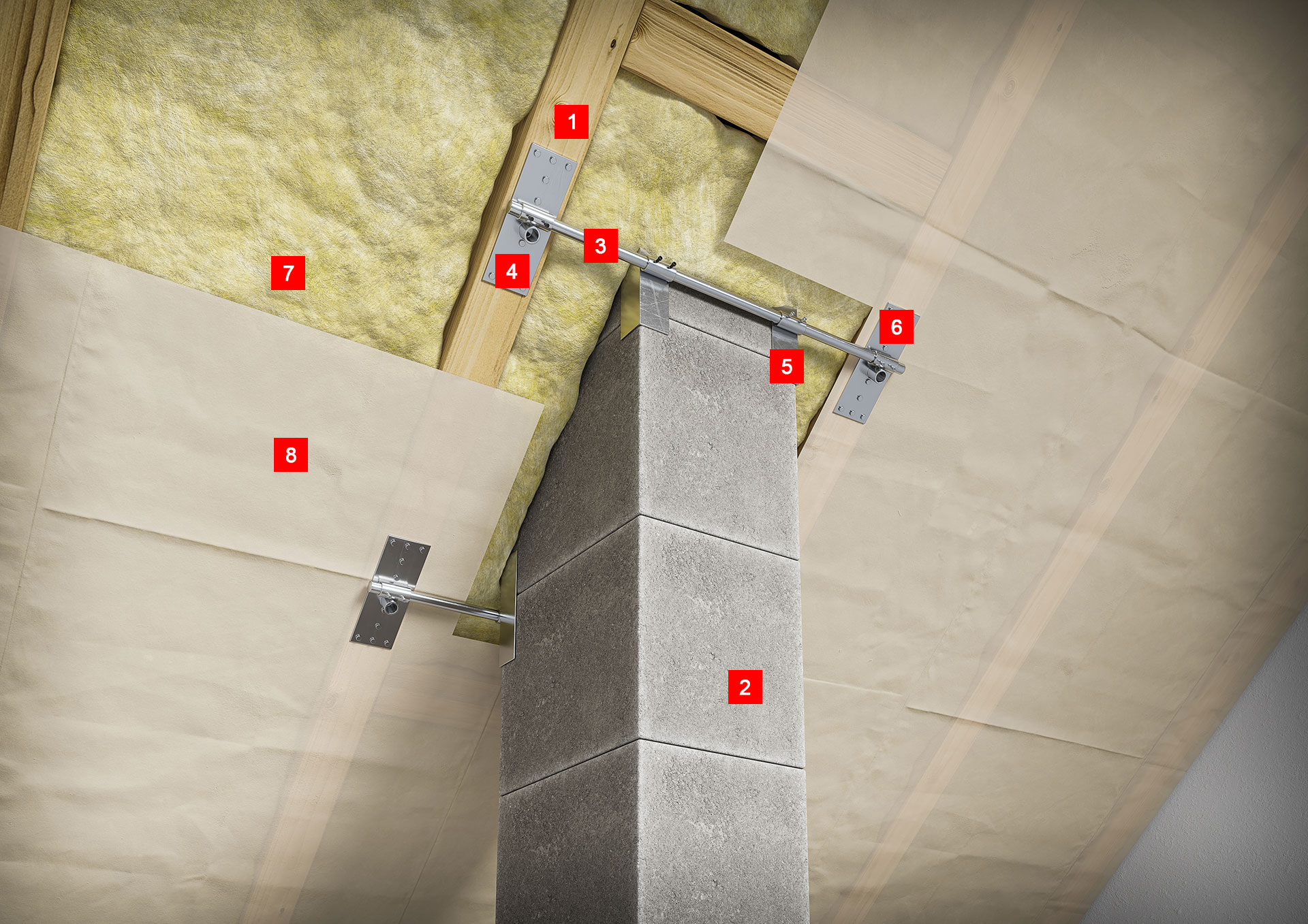

1 – Krokva
2 – Komínový systém Schiedel
3 – Závitová tyč M 20, dĺžka 1 200 mm
4 – Úchyt do krokiev so skrutkami
5 – Uholníky so skrutkami
6 – Klince, 6 ´ 80 mm
7 – Minerálna vlna
8 – Parozábrana
Statické zabezpečenie komína
Vyčnievajúca časť komína (viac ako 1 m nad rovinou strechy) sa musí navrhnúť a realizovať tak, aby odolala značnej sile vetra. V tejto súvislosti treba venovať pozornosť predpísanému statickému zabezpečeniu v projektovej dokumentácii. Ak návrh statického zabezpečenia komína v projektovej dokumentácii chýba, odporúča sa konzultácia s výrobcom komínového systému.
Komín treba staticky zabezpečiť výstužnými tyčami v rohoch tvárnic so zálievkou tak, aby sa začínali od spodnej hrany posledného stropu až po ukončenie komína. Toto platí pre komíny, ktoré sú viac ako 1 m nad strešnou rovinou.
Statickú ochranu komína v rámci tepelne izolovaných strešných plášťov možno zabezpečiť kotviacim prvkom do krovu. Odporúča sa použiť originálny systémový dielec, ktorého pevnosť a bezpečnosť sú overené statickými výpočtami a skúškami.
Čo budete potrebovať
- Kotviaci prvok
- Schiedel Kotviaci prvok do krovu univerzálny
- obsah balenia:
- 2´ závitová tyč M 20, dĺžka 1 200 mm
- 4´ úchyt do krokiev so skrutkami
- 4´ uholníky so skrutkami
- 24 ks klincov, 6 ´ 80 mm
- 1´ imbusový kľúč
- balenie 129,46 €
- obsah balenia:
- Schiedel Kotviaci prvok do krovu univerzálny
- Minerálna vlna
- Parozábrana
- Hydroizolačná fólia
- Tesniace pásky
Náradie a pomôcky
- ceruzka
- elektrická vŕtačka
- kladivo
- uhlová brúska
Pripraví sa prvá súprava uholníkov a úchytov na závitovú tyč.

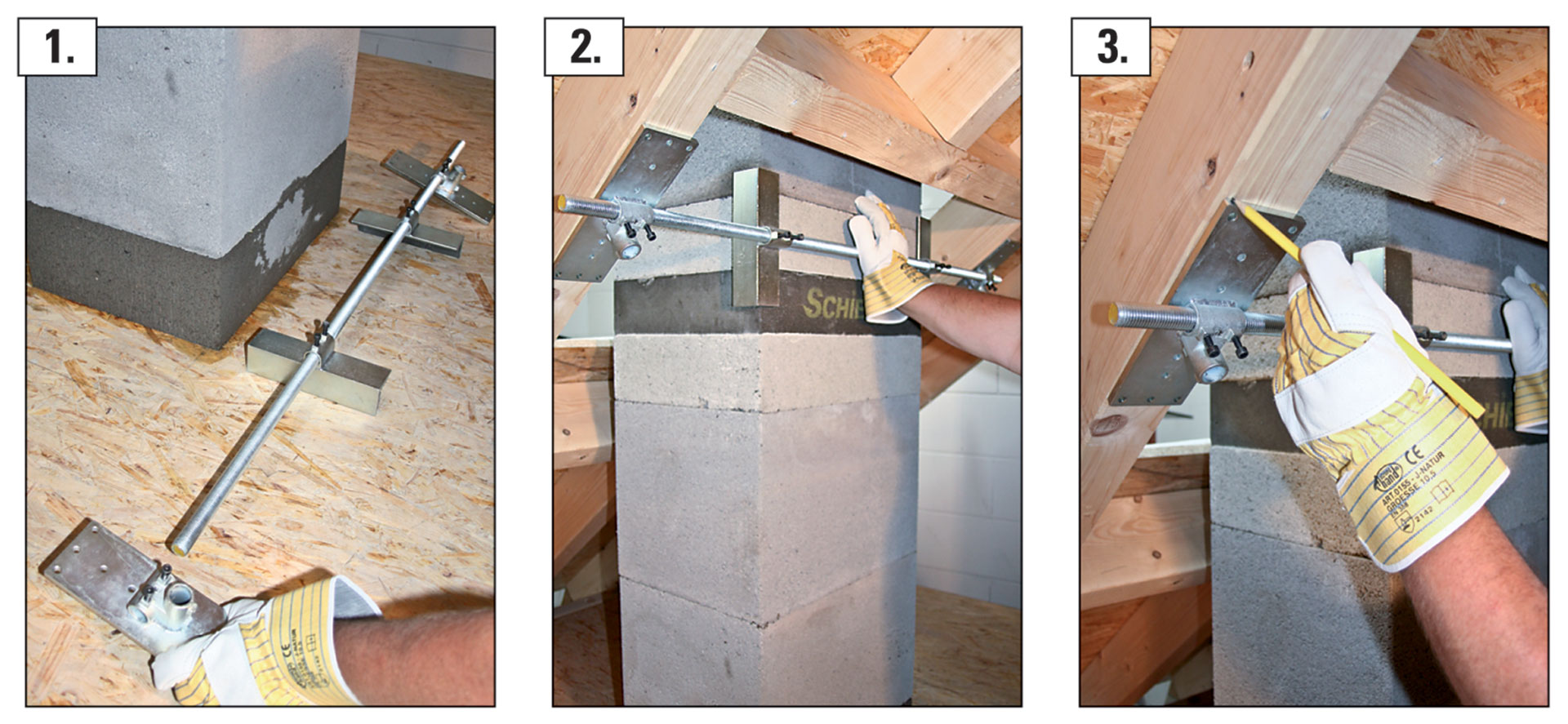

02. Priloženie komponentov
Jednotlivé komponenty sa priložia na zodpovedajúce miesta na komíne.
03. Otvory na úchyty
Na krokvách sa vyznačia ceruzkou otvory na montáž úchytov. | Zdroj: spracované z podkladov firmy Schiedel
Pomocou elektrickej vŕtačky sa do krokiev vyvŕtajú otvory na klince.

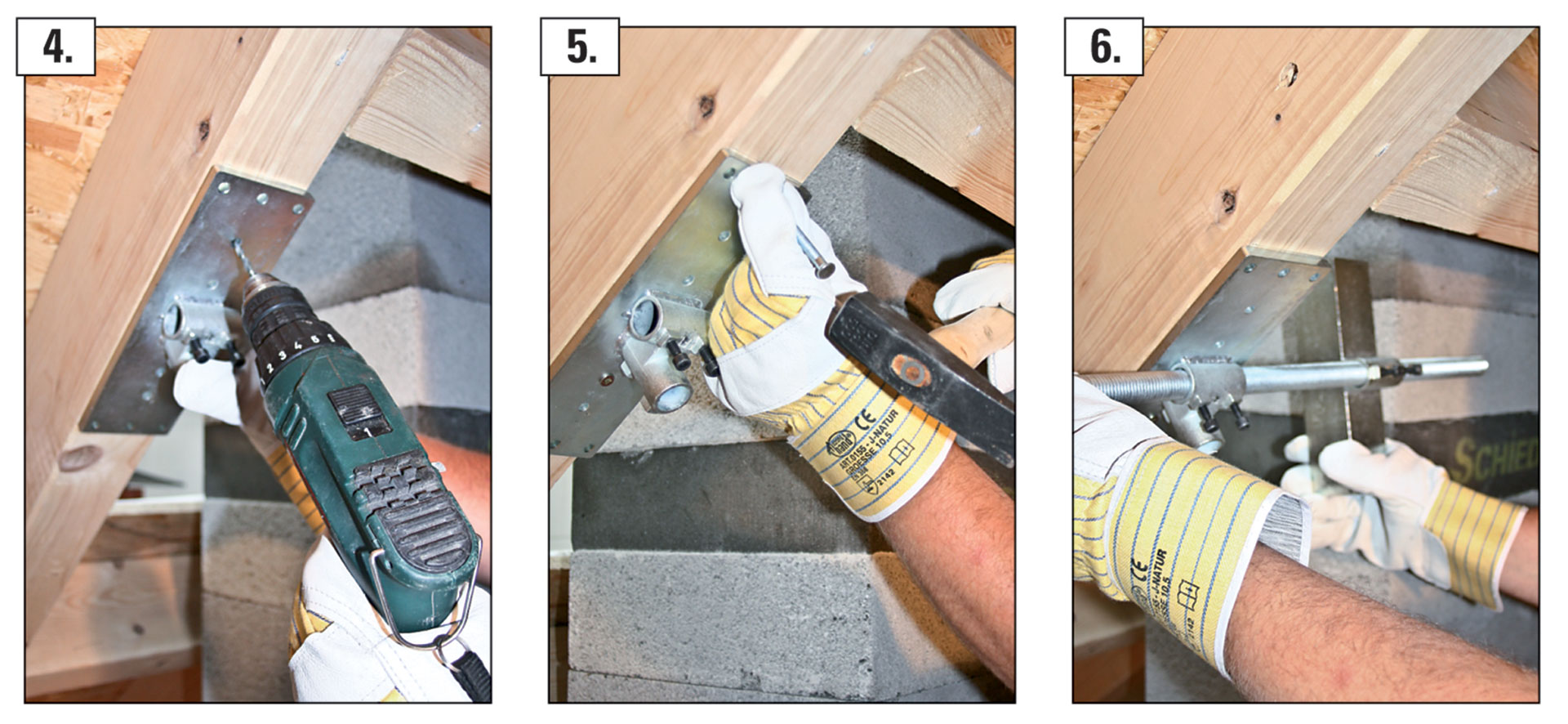

05. Pripevnenie úchytov
Na krokvy sa priložia úchyty a cez predvŕtané otvory sa vložia klince (6 x 80 mm), ktoré sa napevno uchytia do konštrukcie krovu.
06. Poloha úchytov
Závitová tyč s uholníkmi sa priloží na úchyty a overí sa správnosť polohy namontovaných úchytov. | Zdroj: spracované z podkladov firmy Schiedel
Úchyty na obidvoch stranách komína sa skorigujú do správnej polohy.

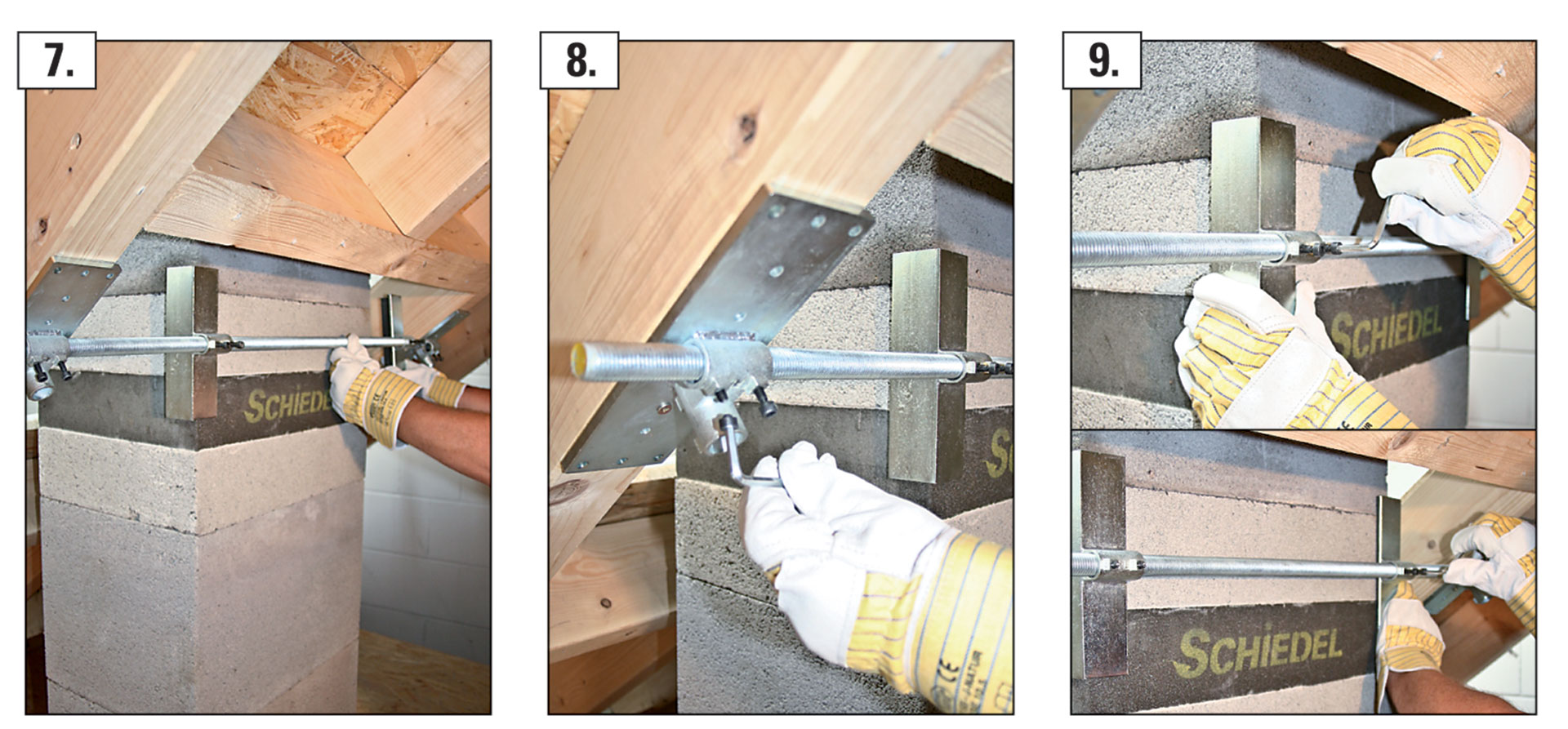

08. Pripevnenie závitovej tyče
Závitová tyč sa zafixuje. Fixačné skrutky sa doťahujú imbusovým kľúčom, až kým sa hlava skrutky na zodpovedajúcom mieste neodtrhne.
09. Uholníky na komín
Uholníky sa priložia na komín. Cez predvŕtané otvory sa vložia skrutky a uťahujú sa, až kým sa hlava skrutky neodtrhne vo vopred určenom bode zlomu. | Zdroj: spracované z podkladov firmy Schiedel
POZOR: Uchytenie držiakov na antény
Komínové teleso sa nesmie používať ako nosný prvok na uchytenie anténnych stožiarov a zariadení na príjem satelitného signálu.
Po namontovaní prvej súpravy sa pripraví druhá časť držiaka komína. Prvky sa nasunú na tyč a nechajú sa voľne na závitovej tyči.

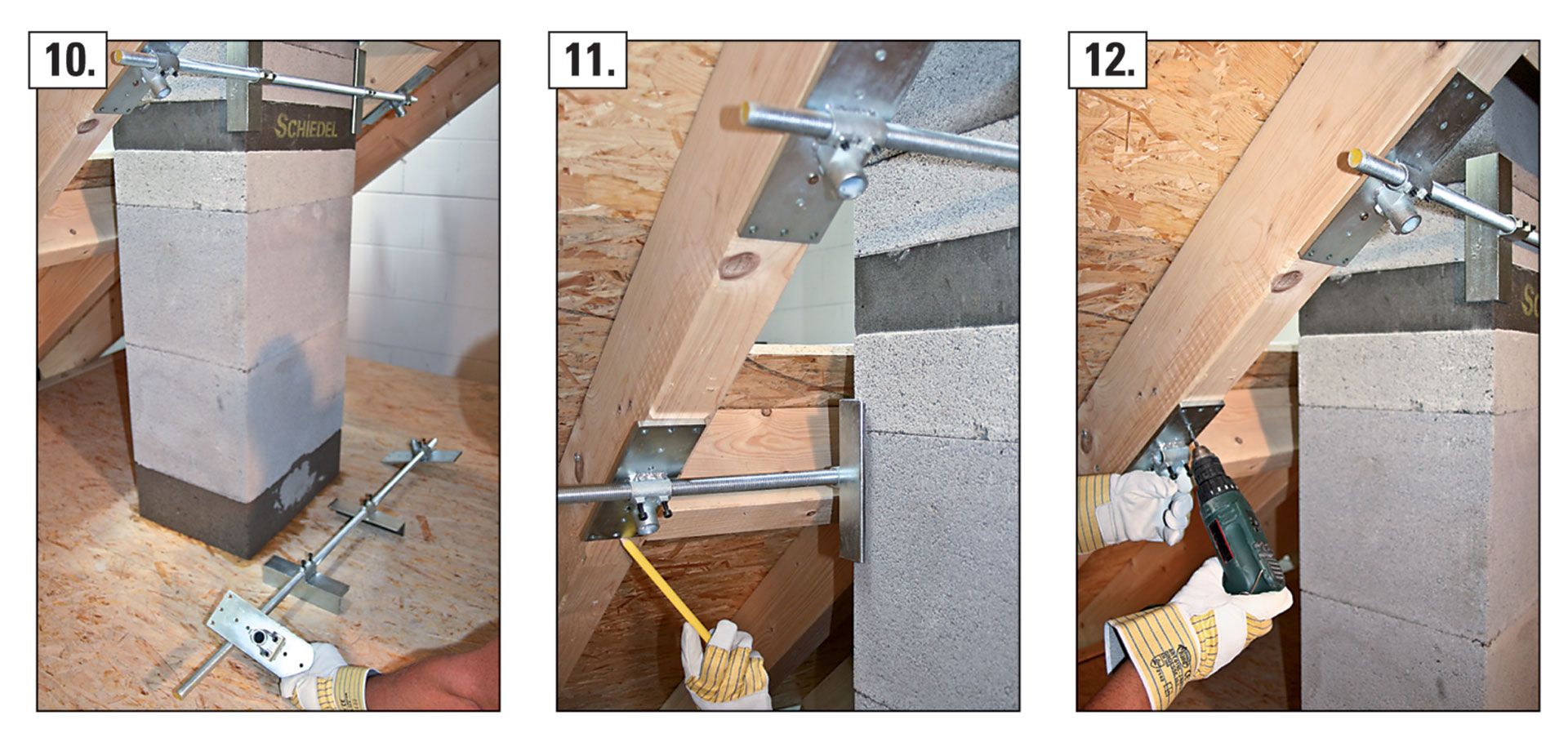

11. Vyznačenie polohy
Na krokvách sa vyznačí želaná pozícia prvkov držiaka komína. Jednotlivé časti sa rozdelia.
12. Otvory na klince
Pomocou elektrickej vŕtačky sa na označených miestach vyvŕtajú do krokiev otvory na klince. | Zdroj: spracované z podkladov firmy Schiedel
Držiak sa pripevní pomocou kladiva a klincov cez predvŕtané otvory do krokiev.

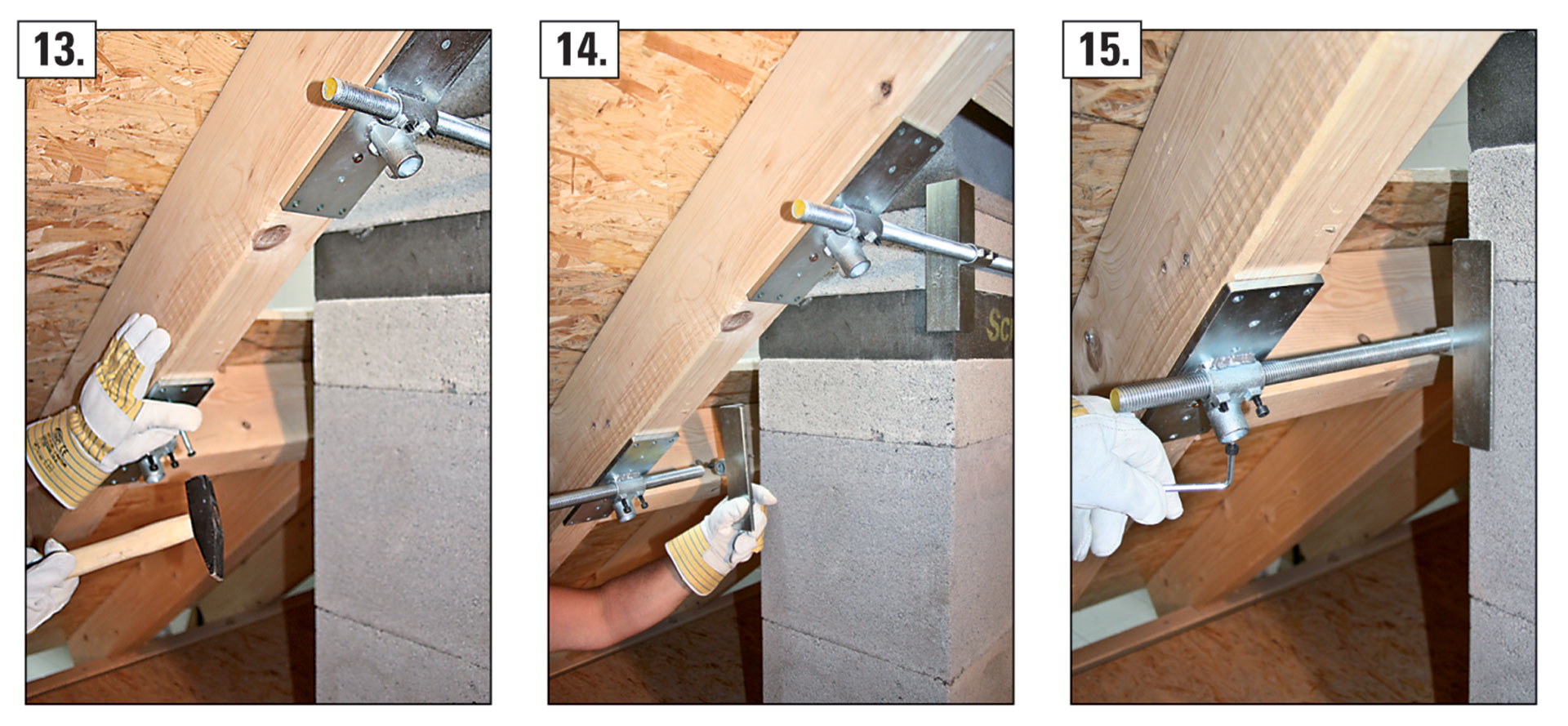

14. Závitová tyč s uholníkom
Do pripevneného držiaka sa nasunie závitová tyč, na ktorú sa nasunie uholník, a zarovná sa.
15. Pripevnenie závitovej tyče
Závitová tyč sa pripevní pomocou skrutiek. Otrhávacie skrutky sa utiahnu na obidvoch držiakoch nosníkov pomocou imbusového kľúča. Uťahujú sa, až kým sa hlava skrutky neodlomí vo vopred určenom mieste zlomu. Až potom sa nastaví uhol upínania. | Zdroj: spracované z podkladov firmy Schiedel
Úchyty na závitovej tyči sa nastavia tak, aby doliehali tesne na plášť komína.

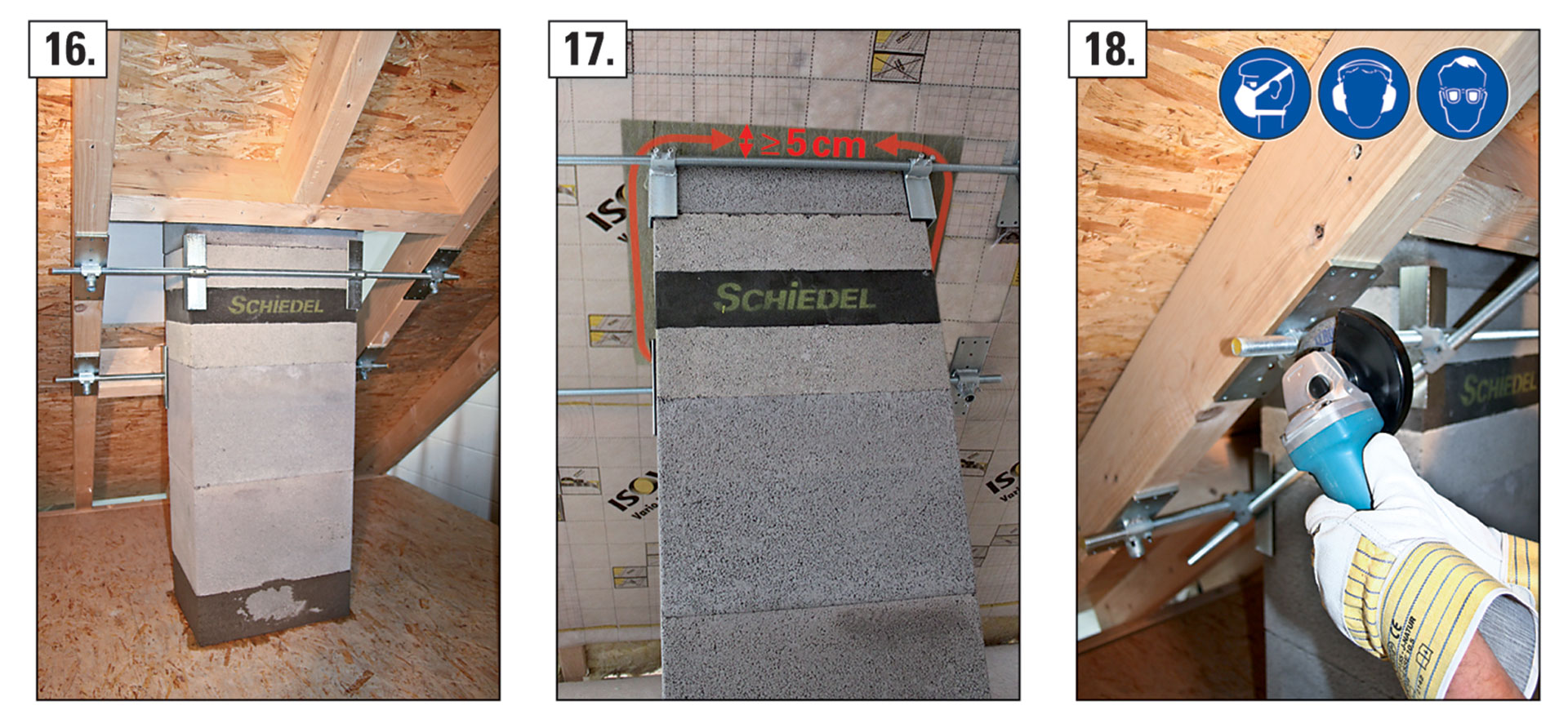

17. Izolácia komína
Priestor medzi komínom a strešným plášťom sa vyplní nehorľavou izoláciou na báze minerálnej vlny s hrúbkou min. 50 mm. Na izolačnú vrstvu sa priamo napojí parozábrana a hydroizolačná fólia.
18. Úprava dĺžky tyčí
Prečnievajúce časti závitovej tyče sa podľa potreby skrátia pomocou uhlovej brúsky. | Zdroj: spracované z podkladov firmy Schiedel
TEXT A FOTO: spracované z podkladov firmy Schiedel
VIZUALIZÁCIA: Mgr. art. Ján Malík
