Hrubá stavba v detaile: Zateplenie stropu v garáži
Časopis Stavebné materiály
Na izoláciu stropov garáží je potrebné použiť izolačné dosky, ktoré spĺňajú požiadavky nielen na tepelnoizolačné vlastnosti, ale aj protipožiarne kritériá. Reakciou na oheň A2 – d1, s0 (nehorľavý materiál) disponujú izolačné dosky zo sklenej vlny s veľmi odolnou jednostranne nakašírovanou povrchovou tkaninou, ktoré majú vlákna po celom povrchu hydrofobizované.

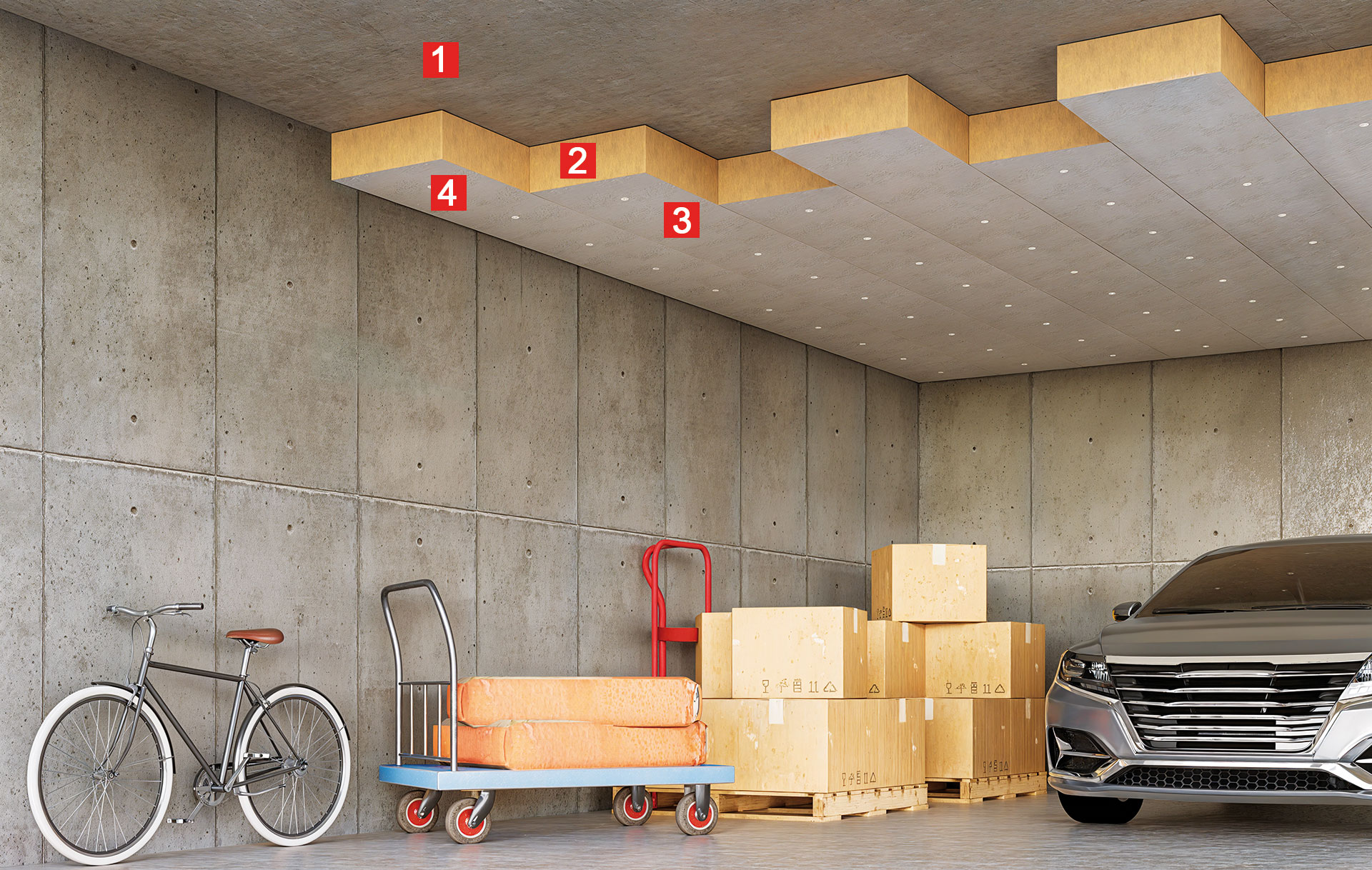

1 – Stropná konštrukcia
2 – Tepelnoizolačná doska ISOVER Stropmax 31
3 – Svetlosivá netkaná textília
4 – Skrutka s oceľovým tanierikom
Vkladajú sa pod obklad do roštu, alebo sa mechanicky kotvia k podkladu (oceľovými kotvami, min. 4 ks/m2). Môžu sa použiť aj na izoláciu priľahlých stien garáží a pivničných priestorov. Montáž sa realizuje s použitím mechanického spojovacieho materiálu a predstavuje alternatívu k tradičným lepeným lamelovým systémom zateplenia. Balíky s izolačnými doskami je potrebné 24 hodín pred použitím otvoriť, aby dosky nadobudli deklarovanú hrúbku. Tým sa zabráni zalomeniu povrchovej vrstvy v blízkosti podložky počas montáže.
Čo budete potrebovať
- Izolačné dosky
- ISOVER Stropmax 31, rozmery (š × d): 600 × 1 200 mm, hrúbka: 40, 50, 80, 100, 120 a 150 mm, m2 od 10,98 €
- Spojovací materiál
- Skrutka a izolačný tanierik
Náradie
- montážna šablóna
- nôž na rezanie minerálnej vlny
- dve opory
- drevený hranol
- OSB doska
- hliníkový T-profil
- uhlová brúska
- akumulátorový skrutkovač
- ceruzka
- gumený valček

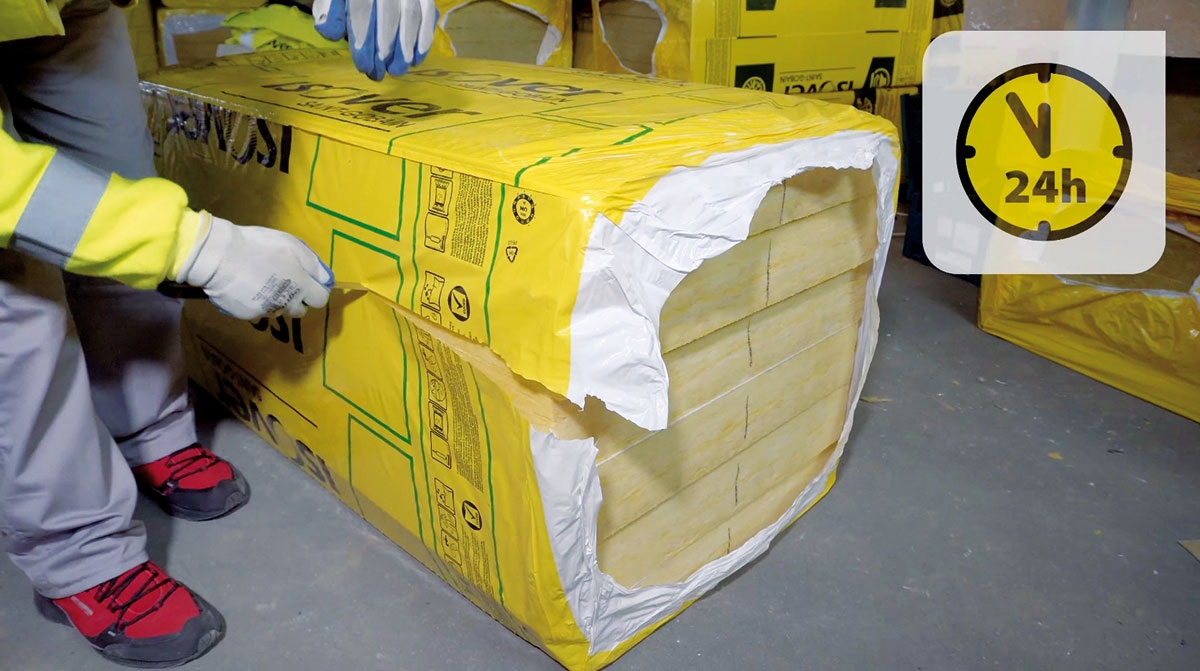

Balíky s izolačnými doskami sa 24 hodín pred použitím otvoria, aby dosky nadobudli deklarovanú hrúbku. Tým sa zabráni zalomeniu povrchovej vrstvy v blízkosti podložky počas montáže. | Zdroj: Isover

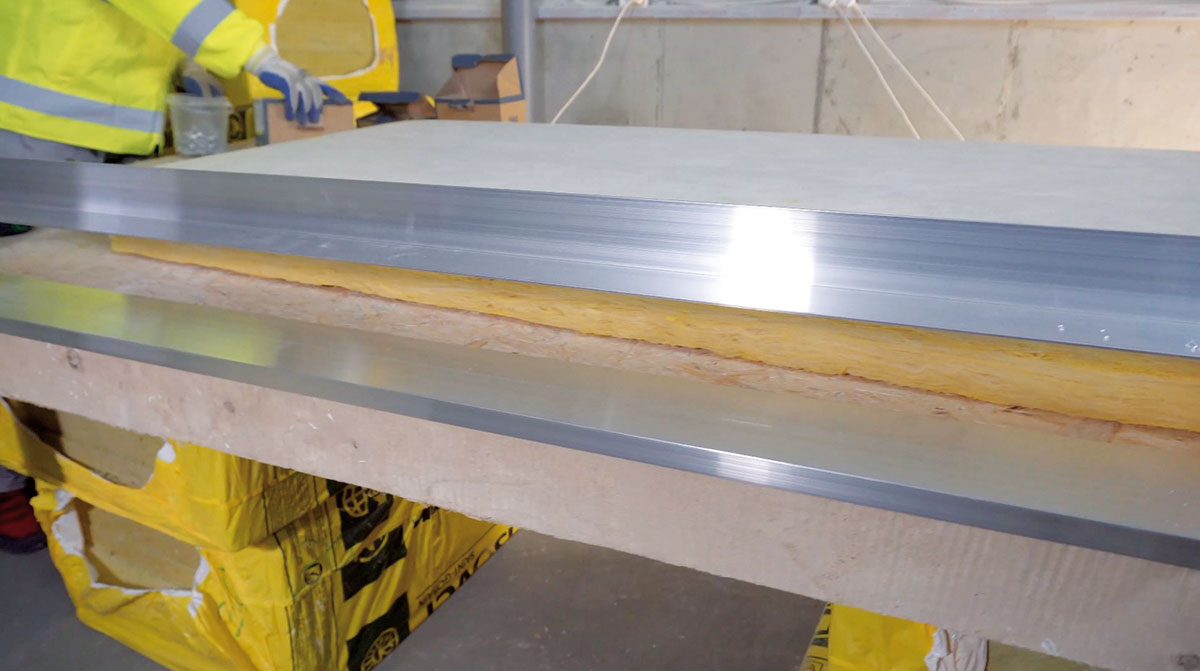

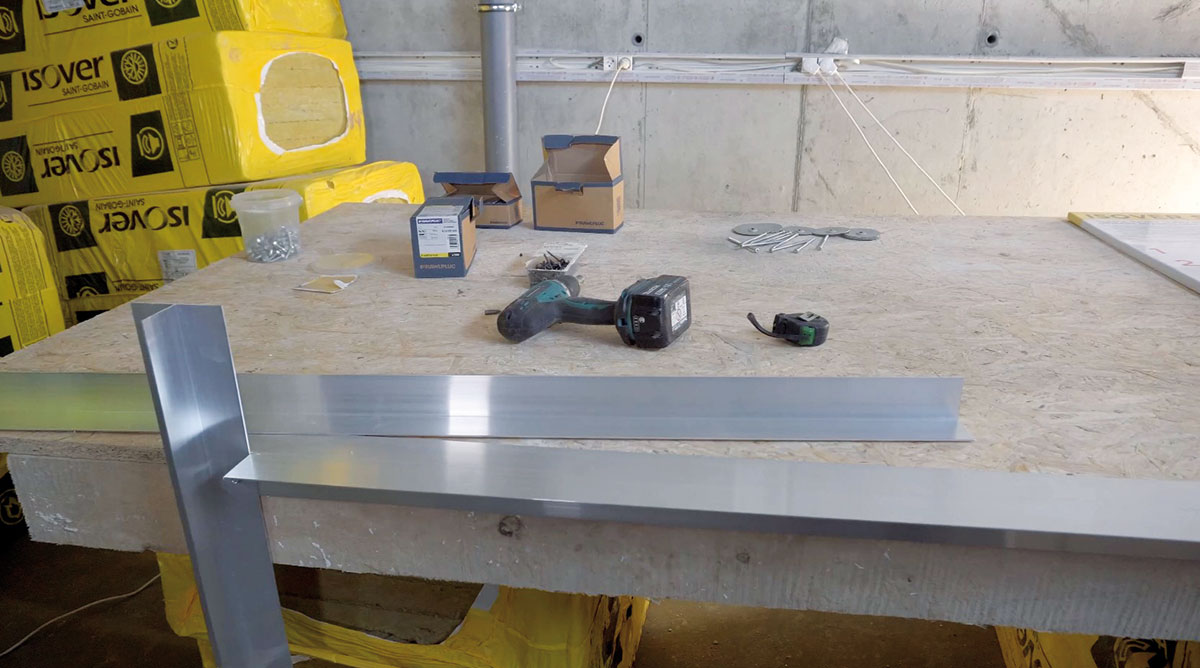

Pripraví sa miesto, kde sa budú spracovávať izolačné dosky. Postačujú dve opory, drevený hranol, OSB doska a hliníkový T-profil. | Zdroj: Isover
Na pracovnej ploche sa vytvorí otvor podľa hrúbky a dĺžky izolačnej dosky. | Zdroj: Isover

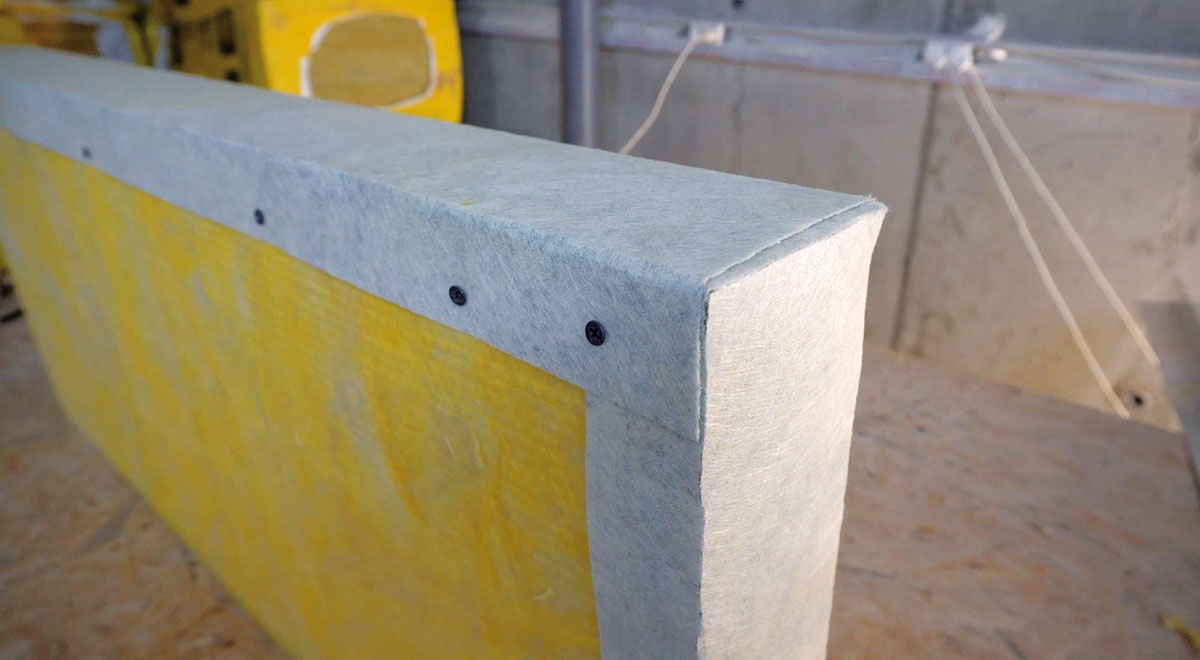

Na miestach, kde bude viditeľná hrana izolačnej dosky, je potrebné nainštalovať dosky s ohnutou povrchovou tkaninou. | Zdroj: Isover

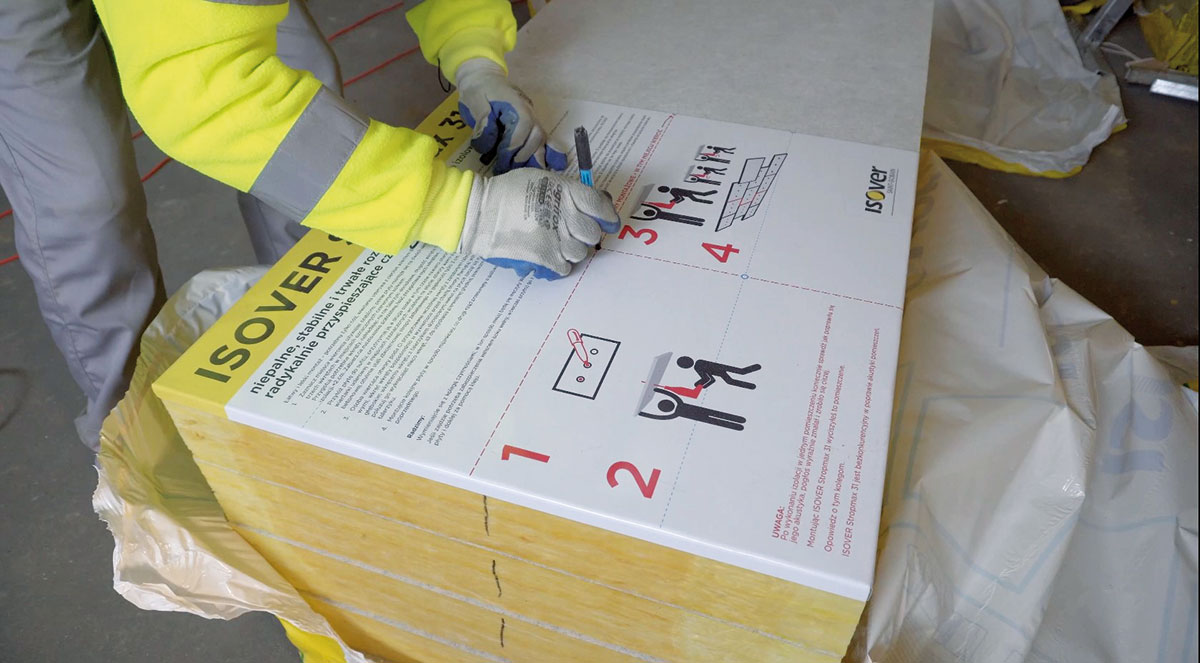

Pomocou šablóny sa na povrchu izolačnej dosky so sivou tkaninou vyznačia miesta vŕtania. Na vyznačenie symetrického rozmiestnenia nainštalovaných spojovacích skrutiek sa použije montážna šablóna. | Zdroj: Isover

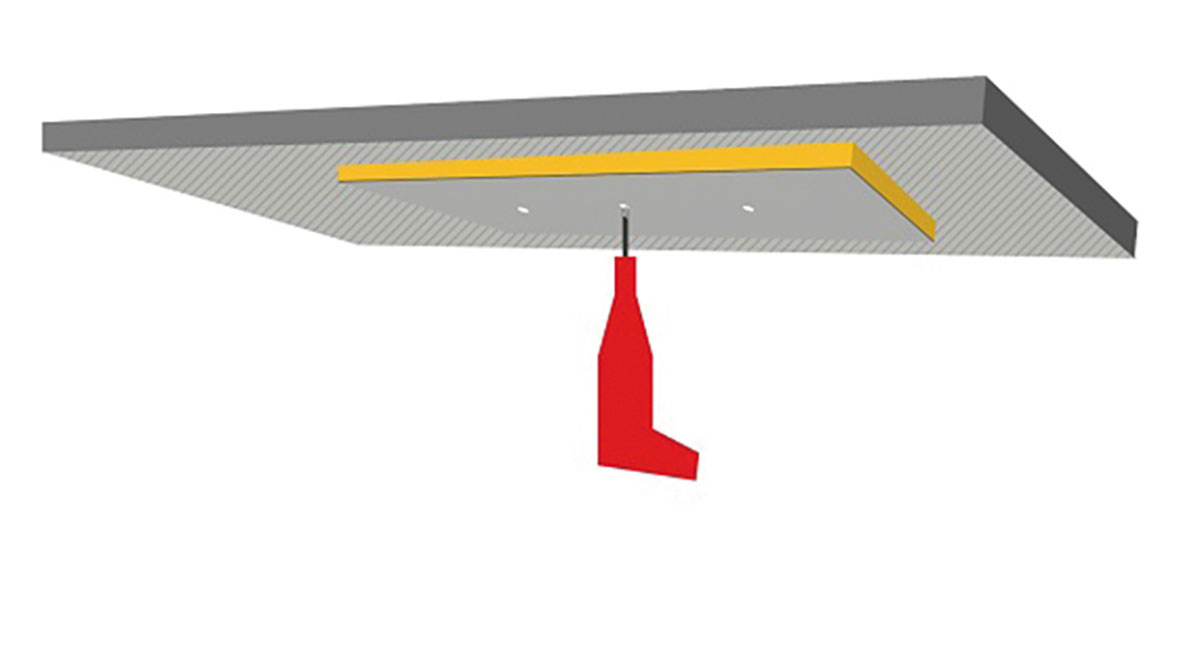

Postačujú dve skrutky na izolačnú dosku, to sú tri skrutky na jeden štvorcový meter. Montáž izolácie sa musí realizovať skrutkami s oceľovou podložkou, ktoré sa skrutkujú priamo do predvŕtaného otvoru v stropnej konštrukcii. | Zdroj: Isover

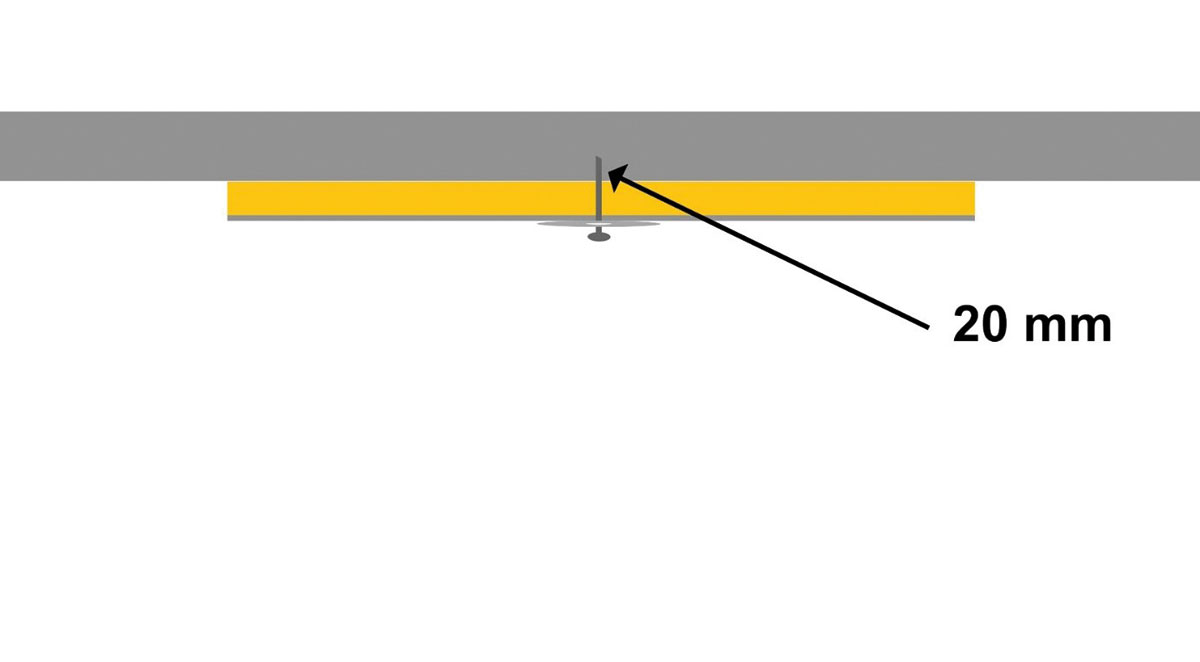

Hĺbka kotvenia závisí od krycej hrúbky, pevnosti stropnej dosky a požiadaviek projektu. Vo všeobecnosti postačuje 20 mm. | Zdroj: Isover

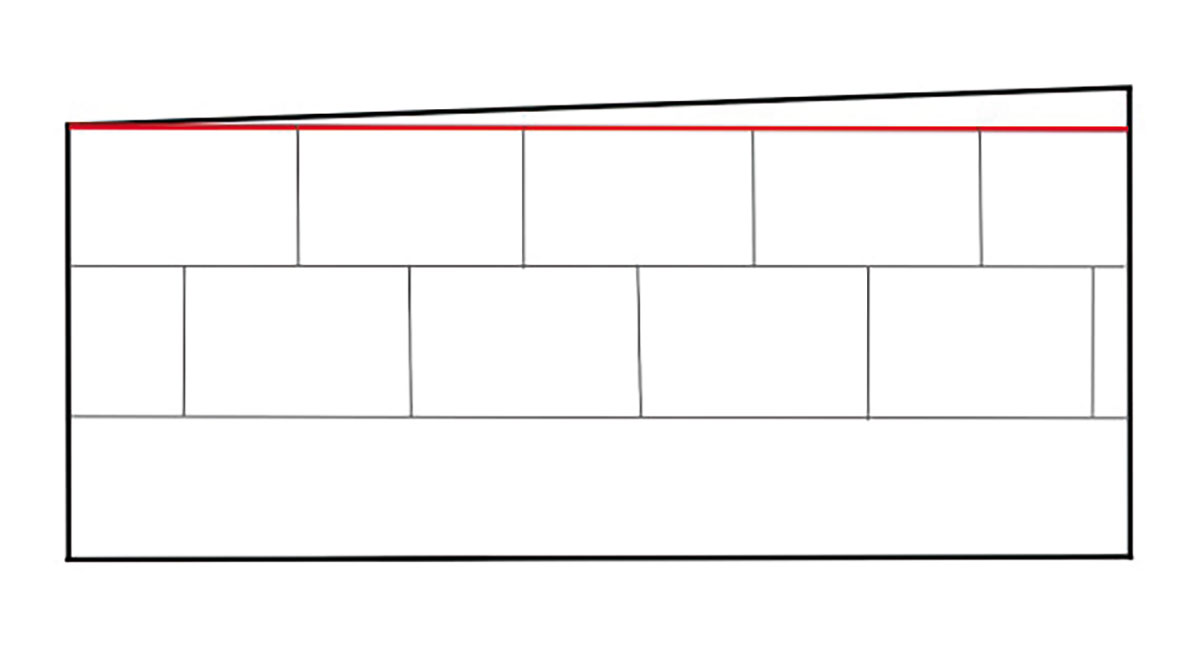

Montážne práce sa začínajú kontrolou rohov priľahlých stien. Pri iných ako 90° uhloch sa prvý rad vyznačí pomocou lasera a izolačné dosky sa začínajú klásť s odstupom 20 až 30 mm, aby sa zachovala rovná hrana po celej dĺžke miestnosti. Na vyplnenie medzery medzi izolačnou doskou a stenou sa použijú dorezy izolačných dosiek. Medzera sa prekryje zateplením stien. | Zdroj: Isover

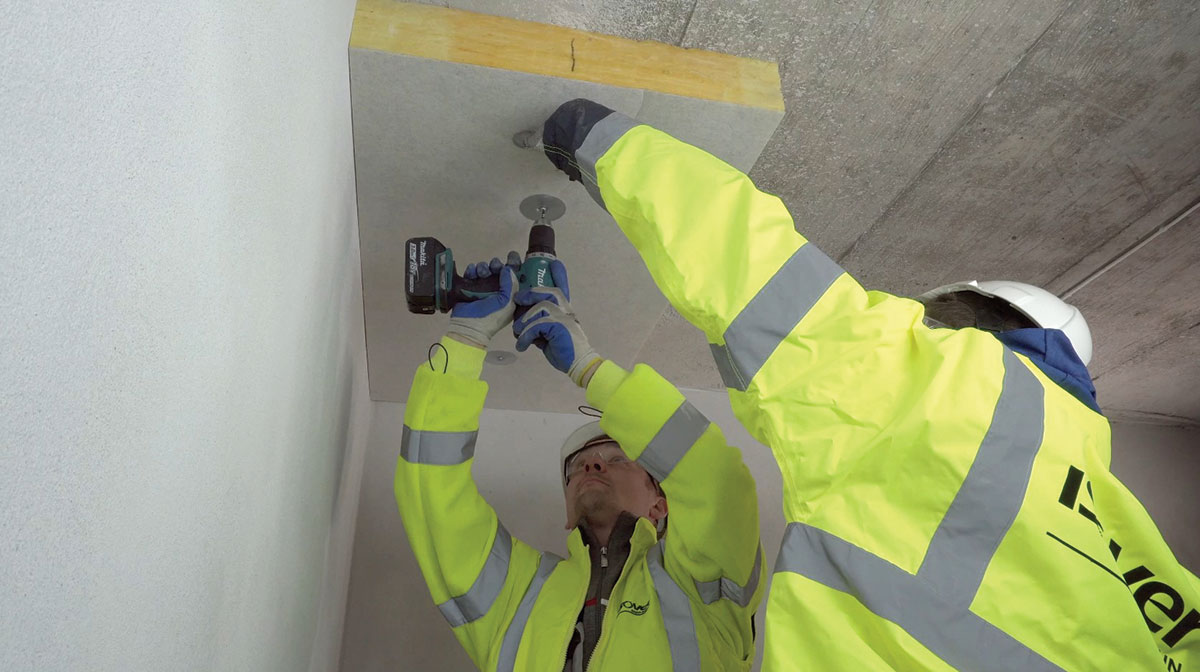

Izolačné dosky sa kotvia oceľovými skrutkami s oceľovými tanierikmi symetricky rozloženými v zatepľovanej ploche. Na prácu postačujú dve osoby. Jedna pridržiava izolačnú dosku, druhá navŕta otvor a pripevní skrutku s podložkou. | Zdroj: Isover
Ak sa namontované izolačné dosky v ďalšej etape výstavby poškodia, jednoducho sa uvoľnia príslušné skrutky a osadia sa nové izolačné dosky.
Skrutku je potrebné zaskrutkovať tak, aby sa dosiahol rovný povrch. Treba sa vyvarovať deformácií povrchovej tkaniny okolo tanierovej podložky. Pri príliš hlbokom zaskrutkovaní sa skrutka povolí tak, aby sa nezdeformoval povrch izolačnej dosky. | Zdroj: Isover

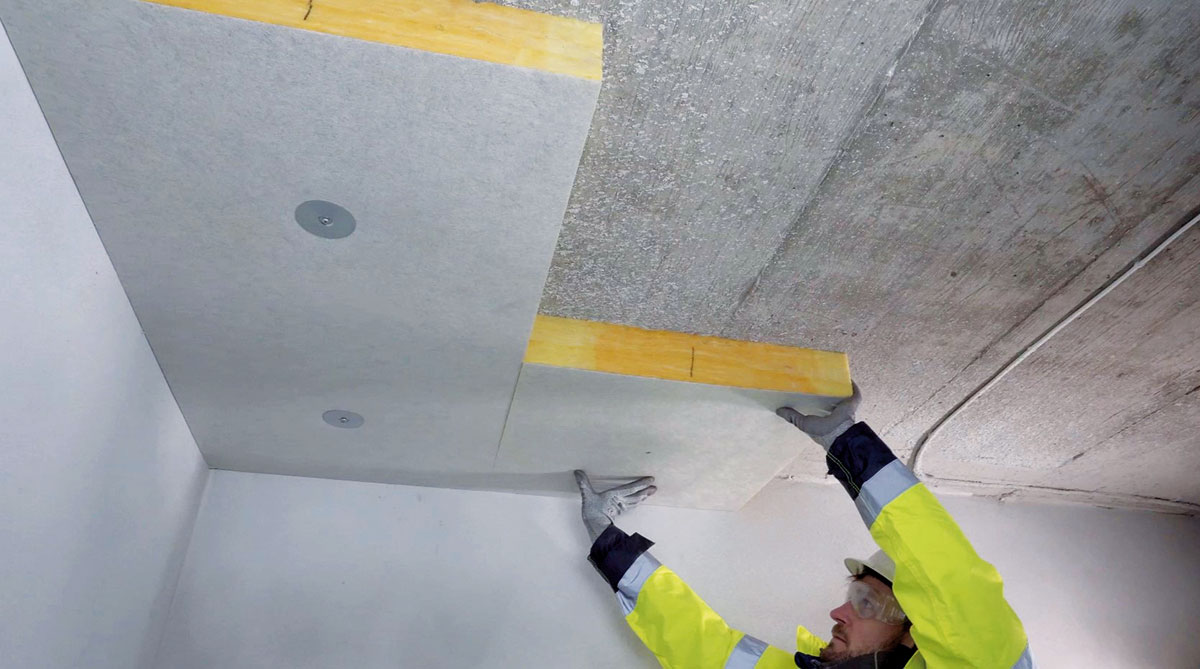

Izolačné dosky sa ukladajú v ďalšom rade so vzájomným presahom tak, aby boli posunuté o polovicu dosky. | Zdroj: Isover

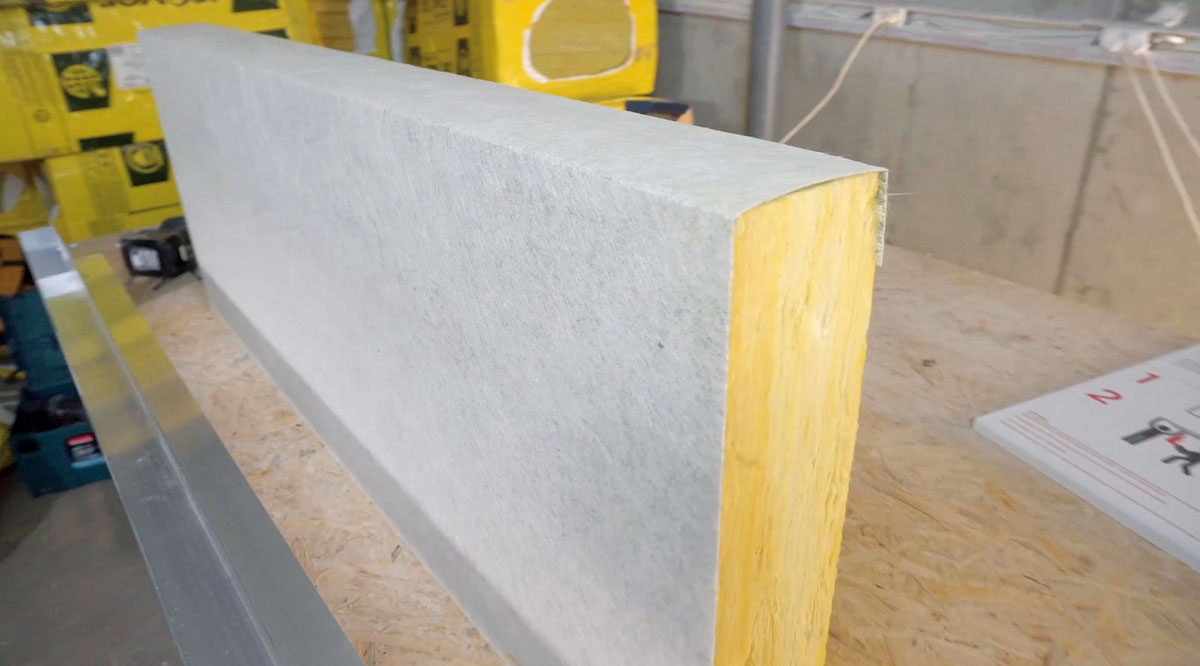

Pás na stene sa realizuje z upravených izolačných dosiek s viditeľnou hranou, ktorá je obalená sivou povrchovou tkaninou. | Zdroj: Isover

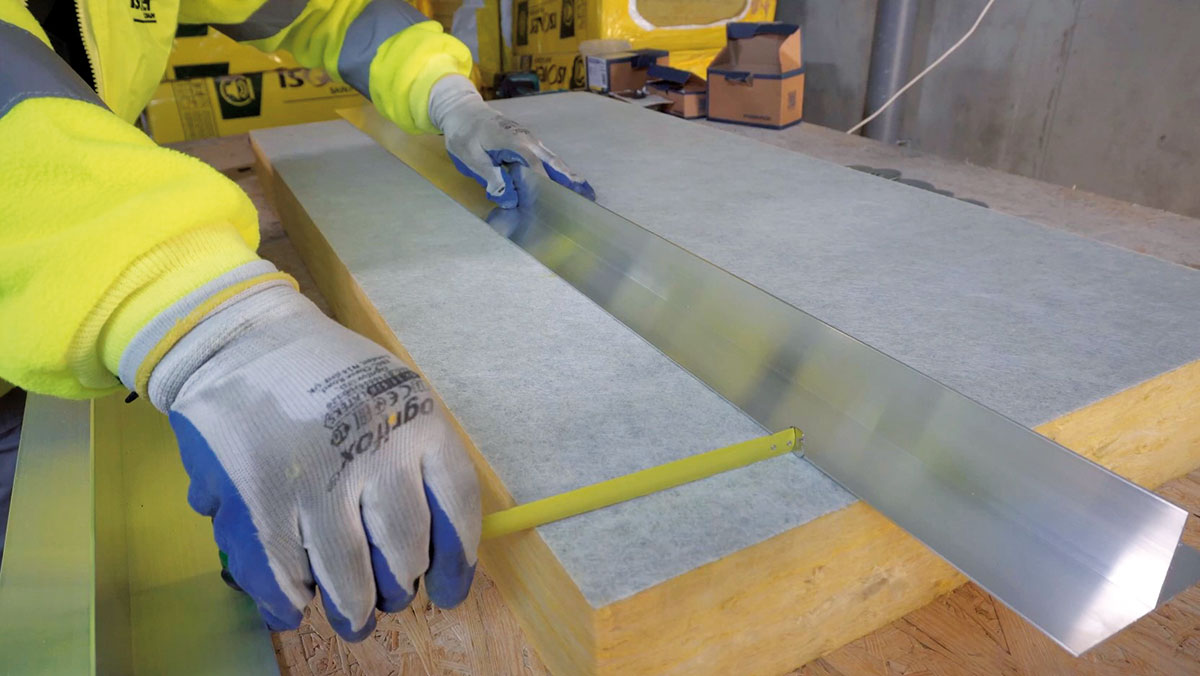

Na vytvorenie riadneho ukončenia izolačnej dosky sa najskôr zmeria príslušná šírka povrchovej tkaniny. Odmeria sa hrúbka izolačnej dosky, ku ktorej sa pripočíta 50 mm. | Zdroj: Isover

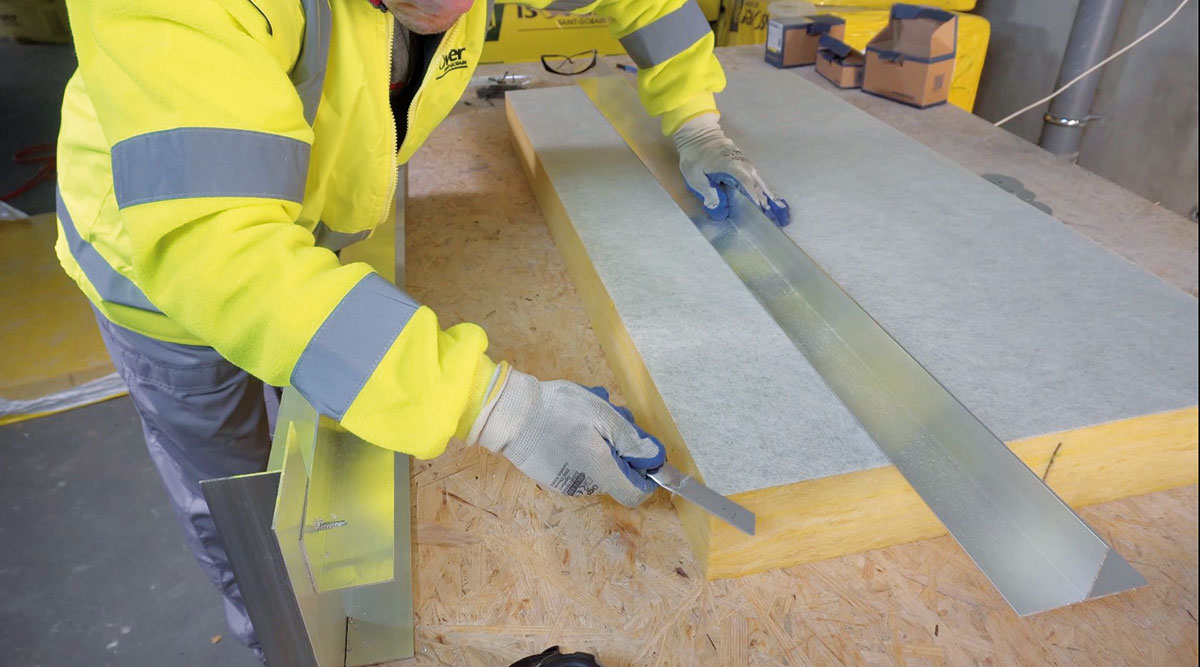

Pod povrchovú tkaninu sa jemne vsunie nôž a plynulým pohybom sa ostrím oddelí tkanina od vrstvy vlny na odmeranú šírku. | Zdroj: Isover

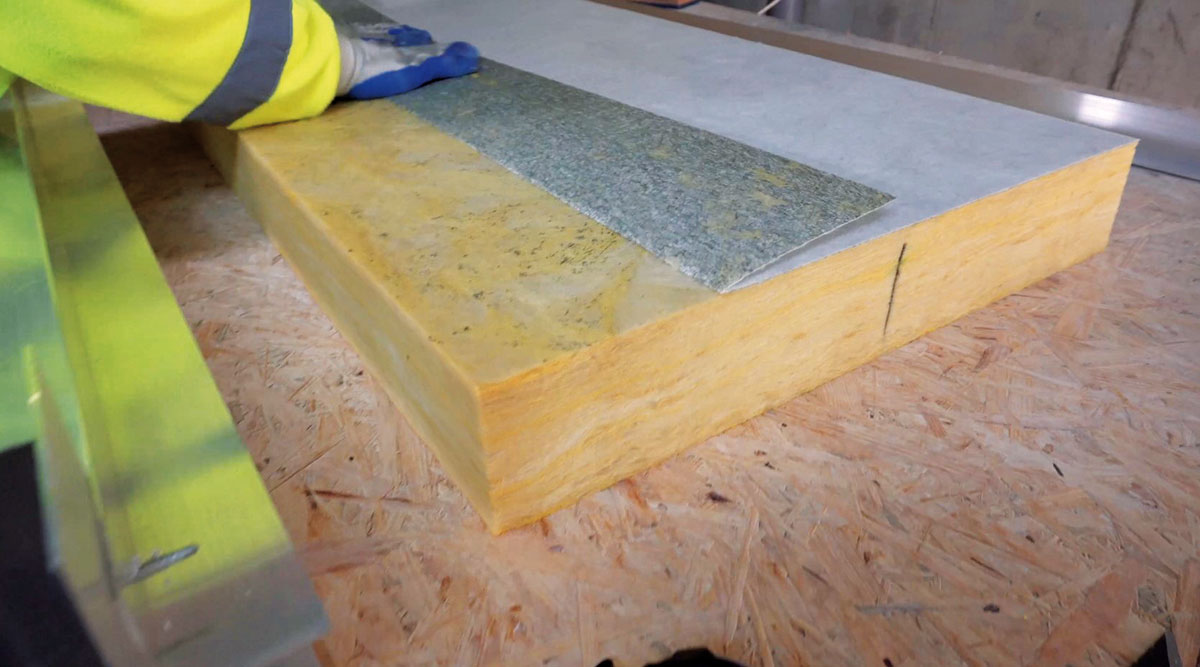

Pás oddelenej tkaniny od izolácie sa ohne na hornú stranu izolačnej dosky. | Zdroj: Isover

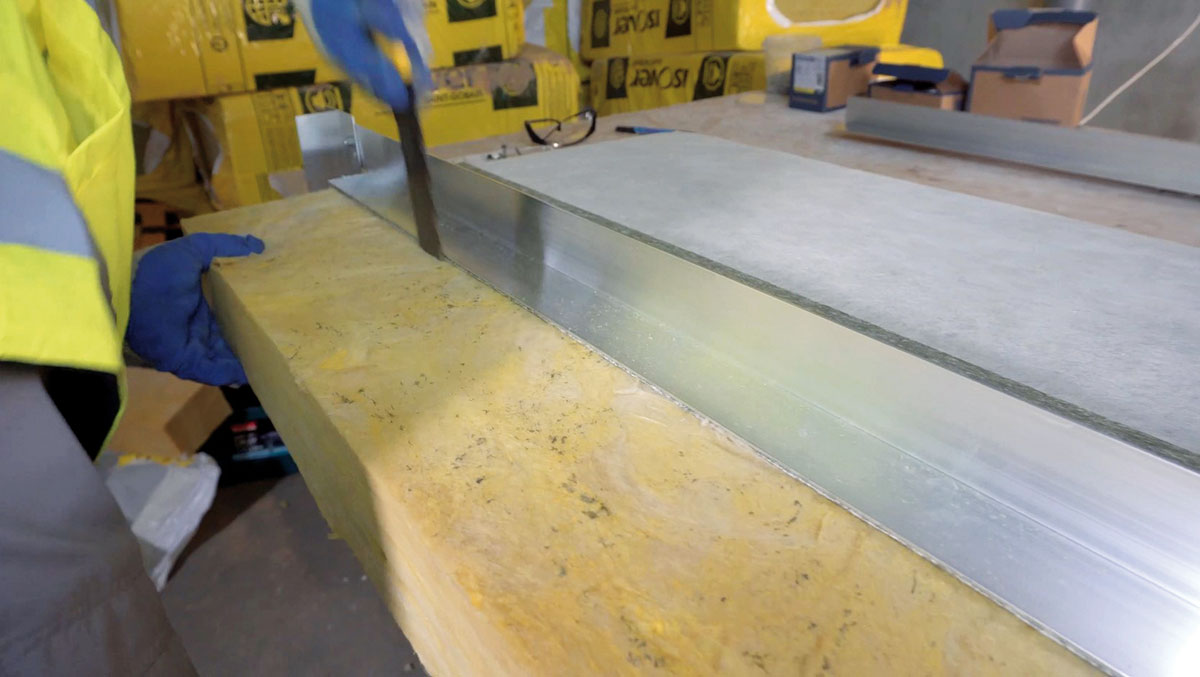

Doska sa položí na pracovný stôl a nožom na rezanie minerálnej vlny sa rovno odreže fragment vlny s odstránenou tkaninou. | Zdroj: Isover

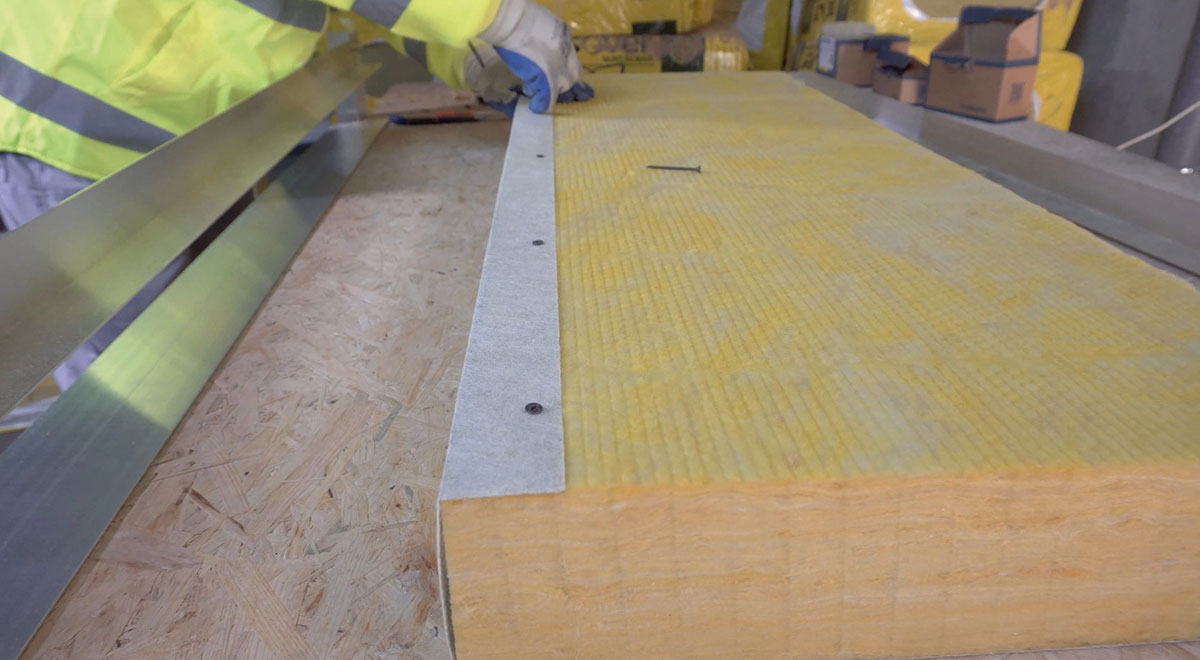

Nakoniec sa tkanina pretočí tak, aby prekryla celú šírku hrany izolačnej dosky. Krátkymi skrutkami sa tkanina pripevní o vlnu. Takto upravená izolácia sa môže použiť na zateplenie priľahlých stien. | Zdroj: Isover

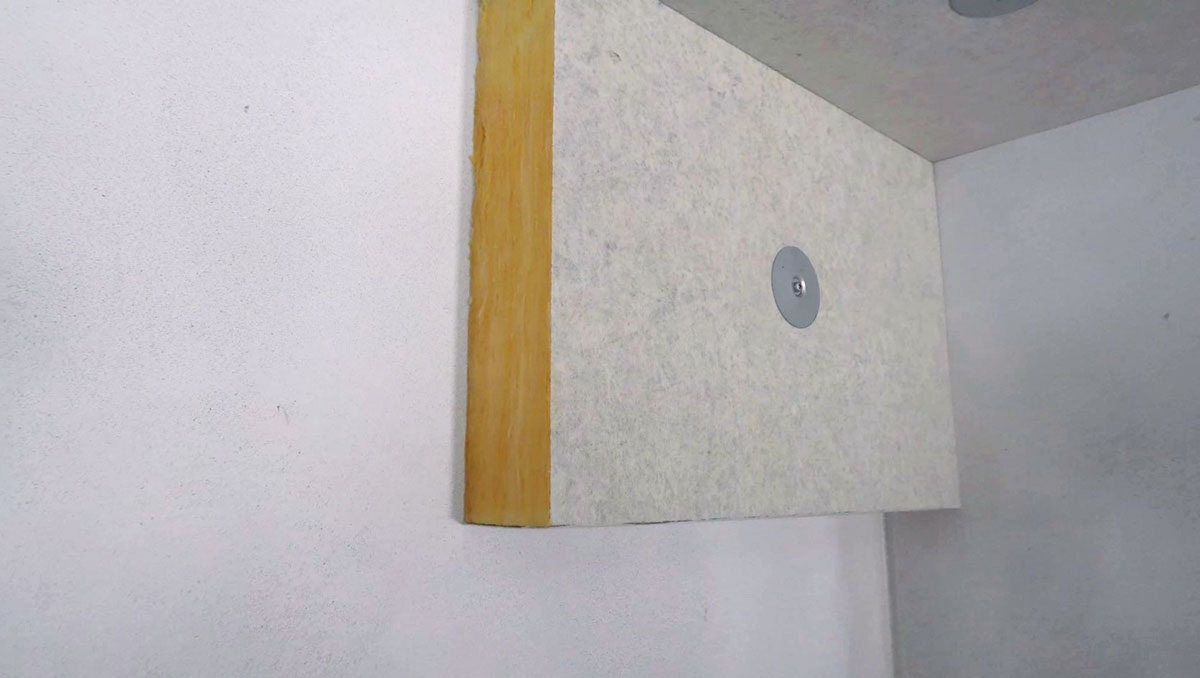

Pripravená izolácia sa dotlačí k stropu a ukotví na stenu. | Zdroj: Isover

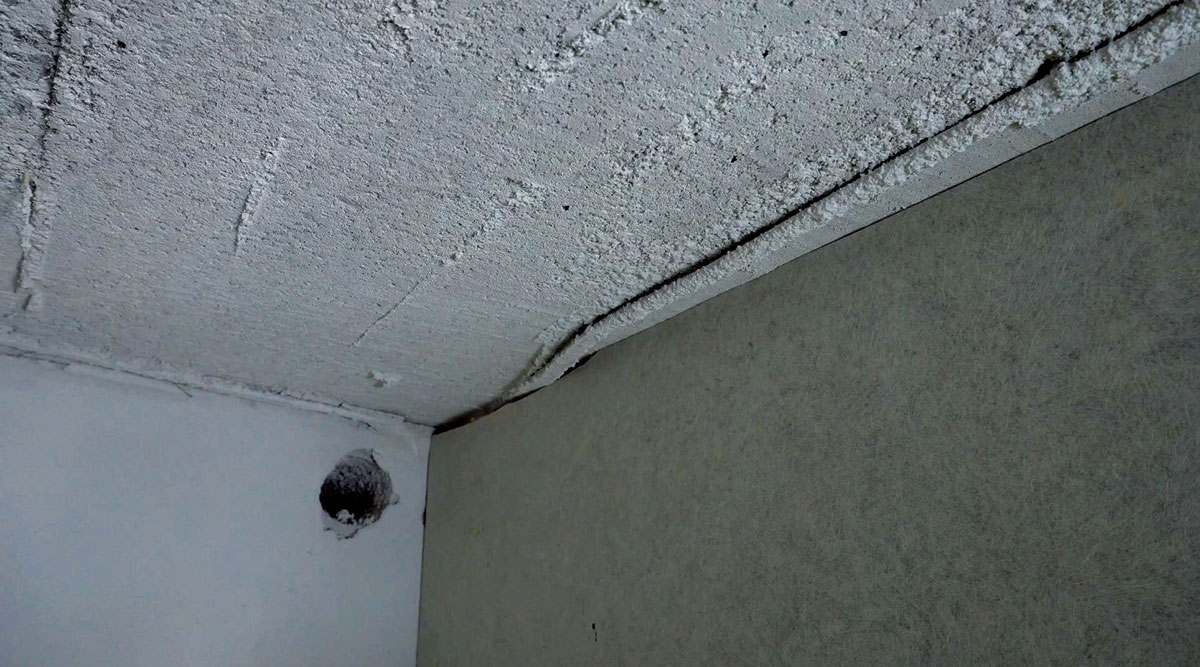

Pri montáži izolačných dosiek na preklad sa najskôr dosky upevňujú na pozdĺžnu stranu prekladu. Použijú sa izolačné dosky s hranou obalenou tkaninou v dĺžke prispôsobenej výške výstupku a hrúbke izolácie. | Zdroj: Isover

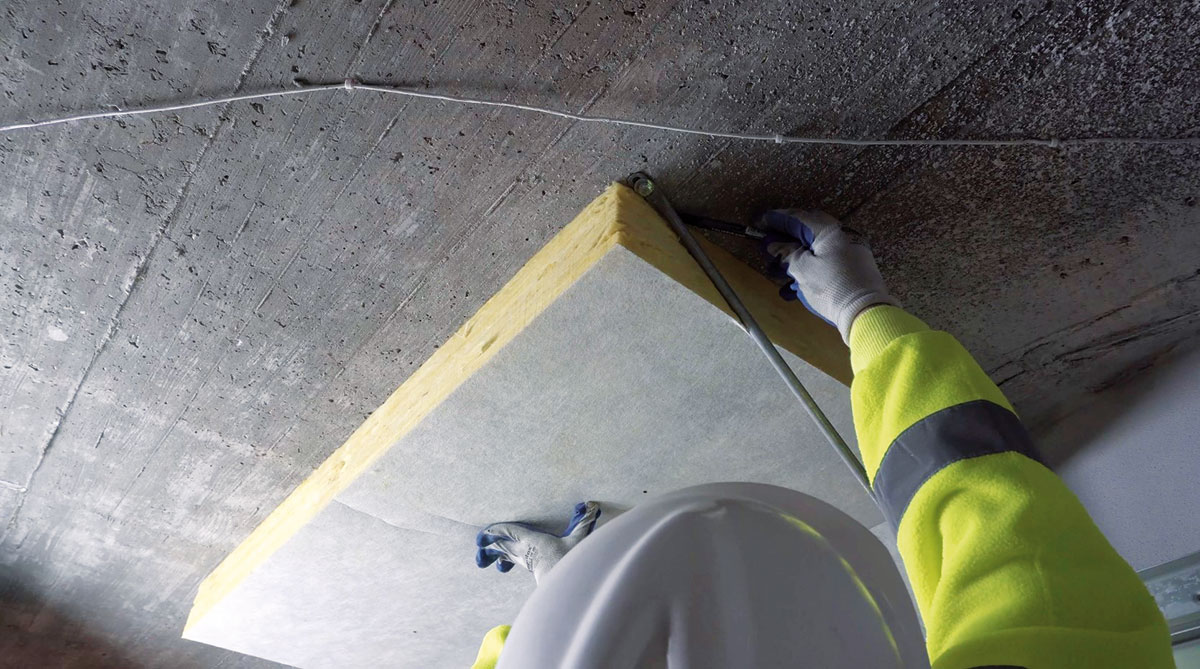

Pri stropoch so závesmi je potrebné izolačnú dosku upraviť tak, aby sa dala nasunúť na vyznačené miesto. Doska sa priloží k závesu a na vlnu sa vyznačí ceruzkou jeho tvar. | Zdroj: Isover

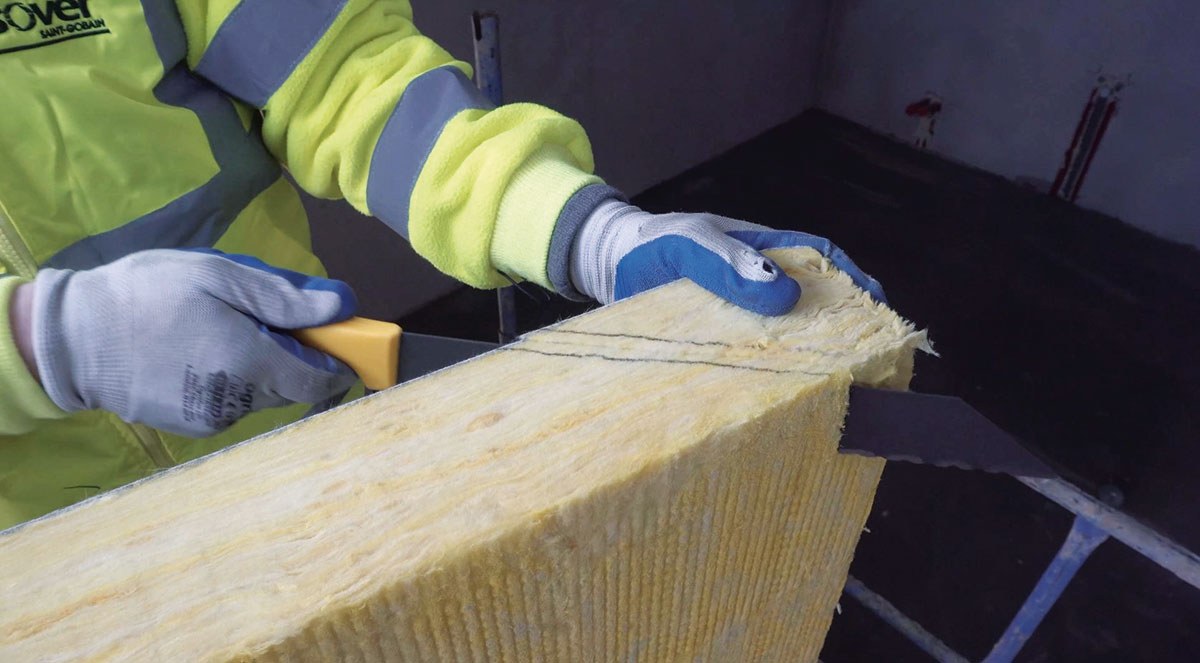

Vlna izolačnej dosky sa podľa vyznačených obrysov nareže po celej jej hrúbke od najbližšej hrany. | Zdroj: Isover

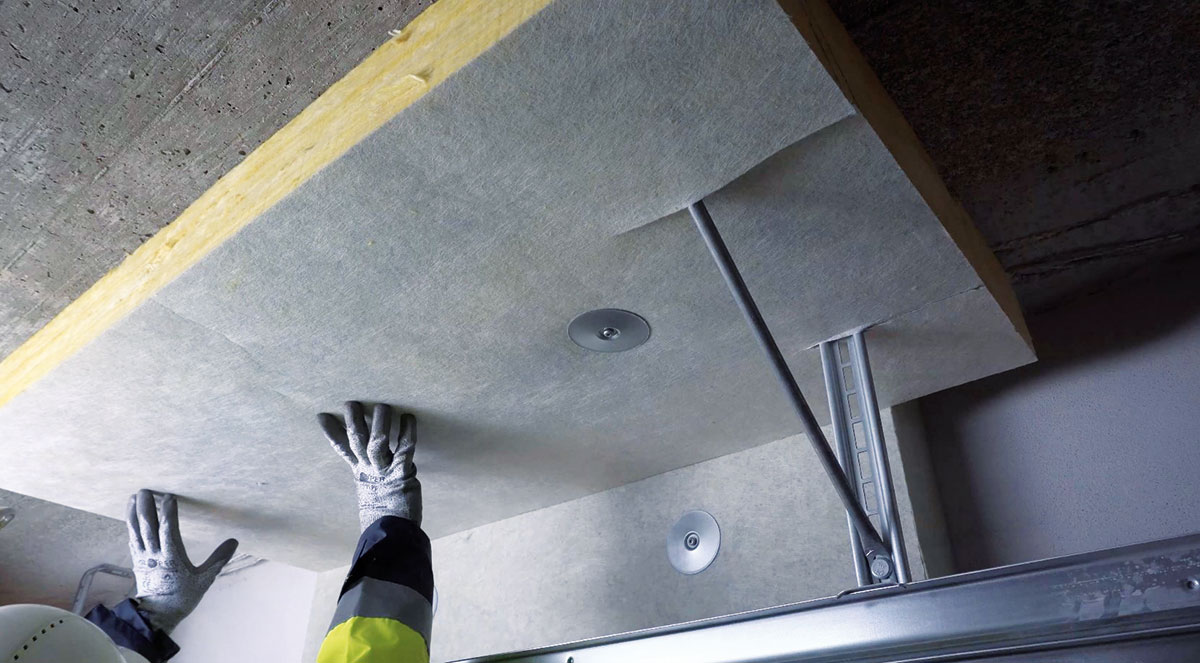

Izolačná doska sa nasunie na miesto so závesom a upevní skrutkami s izolačným tanierom. | Zdroj: Isover

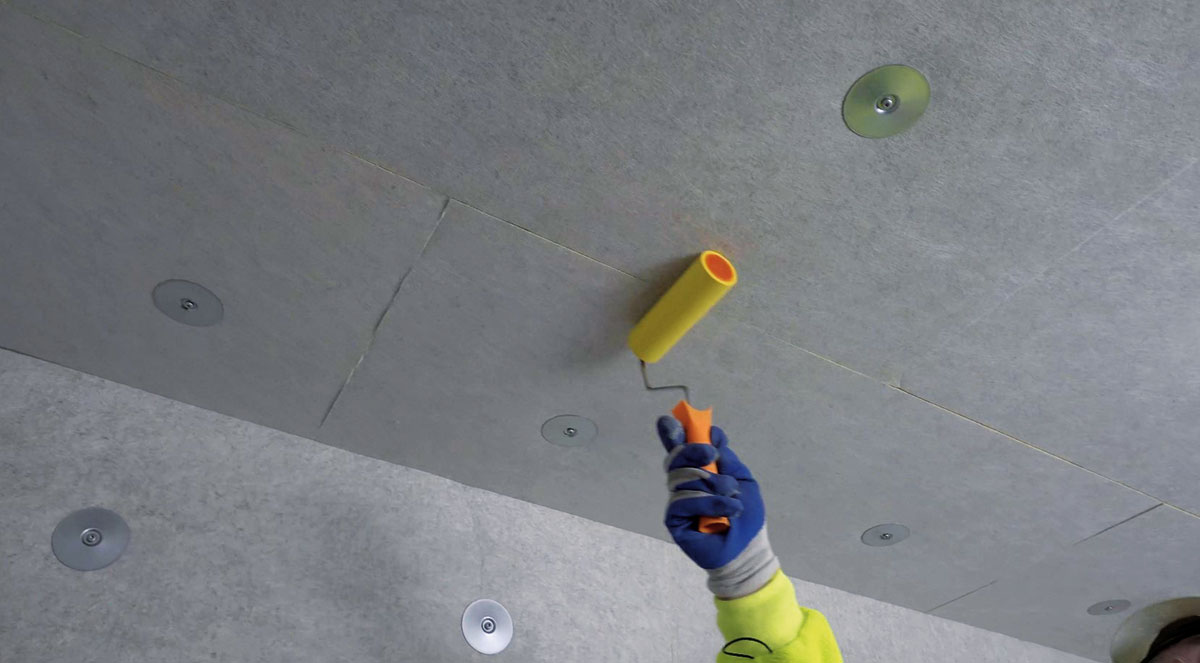

Miesta spojov jednotlivých izolačných dosiek sa po ukotvení vyrovnávajú gumeným valčekom. | Zdroj: Isover

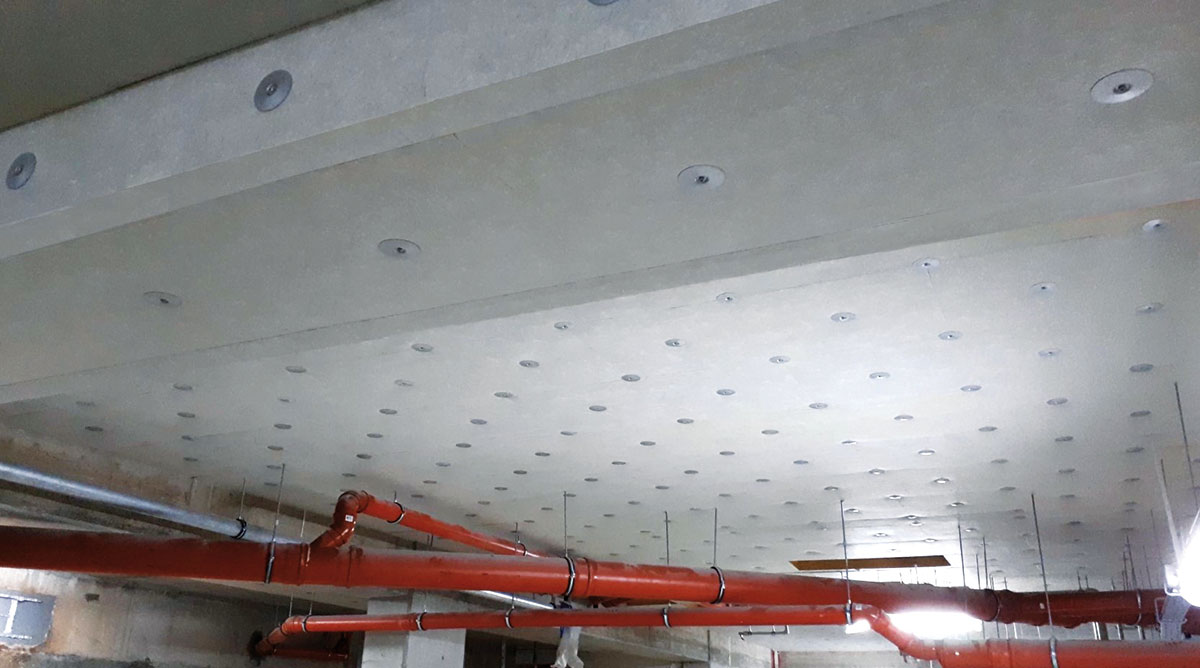

Izolačné dosky sú vďaka svojej štruktúre vlny a odolnému povrchu vhodné aj na izolovanie ďalších stropných prvkov, ako sú podhľady, stĺpy či prestupy potrubných rozvodov. | Zdroj: Isover
TIP: Montáž dosiek
Na vyznačenie symetrického rozmiestnenia nainštalovaných spojovacích skrutiek je potrebné použiť pomocnú montážnu šablónu. Pomocou šablóny sa vyznačia miesta vŕtania. Postačujú dve skrutky na izolačnú dosku, to sú tri skrutky na jeden štvorcový meter. Montáž izolácie je potrebné realizovať pomocou skrutiek s oceľovou podložkou, ktoré sa skrutkujú priamo do predvŕtaného otvoru v stropnej konštrukcii. Hĺbka kotvenia závisí od krycej hrúbky, pevnosti stropnej dosky a požiadaviek projektu.
Postačuje kotvenie v betóne do hĺbky 20 mm, ak je strop omietnutý, je potrebné kotevnú hĺbku zväčšiť o hrúbku omietky. Montážne práce sa začínajú kontrolou rohov priľahlých stien. Pri iných ako 90° uhloch je potrebné prvý rad vyznačiť pomocou lasera a izolačné dosky sa začínajú klásť s odstupom 20 až 30 mm, aby sa zachovala rovná hrana po celej dĺžke miestnosti.
Na vyplnenie medzery sa použijú dorezy izolačných dosiek. Medzera sa prekryje zateplením stien. Izolačné dosky sa kotvia oceľovými skrutkami s oceľovými tanierikmi symetricky rozloženými v zatepľovanej ploche.
Na prácu postačujú dve osoby. Jedna osoba pridržiava izolačnú dosku, druhá navŕta otvor a pripevní skrutku s podložkou. Skrutku je potrebné zaskrutkovať tak, aby sa dosiahol rovný povrch. Treba sa vyvarovať deformácií povrchovej tkaniny okolo tanierovej podložky. Pri príliš hlbokom zaskrutkovaní sa skrutka povolí tak, aby sa nezdeformoval povrch izolačnej dosky. Izolačné dosky sa ukladajú v ďalšom rade so vzájomným presahom tak, aby boli posunuté o polovicu dosky.
