Hydroizolaฤnรฝ systรฉm odvetrรกvanej fasรกdy (pracovnรฝ postup)

Partneri sekcie:

Obklady obvodovรฝch plรกลกลฅov budov zย kovu alebo dreva sa zย architektonickรฝch dรดvodov mnohokrรกt navrhujรบ sย otvorenรฝmi ลกkรกrami. Fasรกda je potom ลกtruktรบrovanรก aย nepรดsobรญ plocho. Pri takรฝchto rieลกeniach je vลกak pouลพitรก tepelnรก izolรกcia vystavenรก vyลกลกรญm nรกrokom aย je potrebnรก jej dรดkladnรก ochrana pred vlhkosลฅou aย neฤistotami.

Podobnรฉ rieลกenie sa zvolilo aj pri obvodovom plรกลกti troch bytovรฝch veลพรญ Sky Parku. Pri vรฝbere hydroizolaฤnรฉho systรฉmu na pouลพitej odvetranej fasรกde bolo potrebnรฉ splniลฅ ลกtyri zรกsadnรฉ poลพiadavky: poลพiarnu odolnosลฅ, UV stabilitu materiรกlu pri otvorenรฝch ลกkรกrach, odolnosลฅ proti vetru a difรบznu otvorenosลฅ.

Na zabezpeฤenie kompaktnรฉho a funkฤnรฉho celku ochrany tepelnej izolรกcie prevetrรกvanรฉho fasรกdneho systรฉmu tvorenรฉho hlinรญkovรฝm fasรกdnym obkladom a exoskeletom zo ลกpeciรกlneho GRC betรณnu vystuลพenรฉho sklenรฝmi vlรกknami sa pouลพila fasรกdna fรณlia na bรกze polyesterovej textรญlie so ลกpeciรกlnou akrylรกtovou vodotesnou vrstvou v kombinรกcii so systรฉmovou pรกskou.

Vodotesnรก vrstva ลกpeciรกlnej textรญlie a dlhodobรก UV odolnosลฅ zabezpeฤujรบ spoฤพahlivรบ ochranu tepelnej izolรกcie z vonkajลกej strany. Hodnota Sd len 0,02 m umoลพลˆuje odparenie prรญpadnej vlhkosti z konลกtrukcie. ฤŽalลกou dรดleลพitou vรฝhodou tejto kombinรกcie vรฝrobkov je systรฉmovรฝ certifikรกt triedy reakcie na oheลˆ B, s1, d0 (ลฅaลพko horฤพavรก) podฤพa STN EN 13501-1+A1. Pri vรฝbere zohrala svoju รบlohu aj vysokรก UV odolnosลฅ a vysokรก pevnosลฅ fรณlie. Keฤลพe mรก stavba aลพ 31โ€†nadzemnรฝch podlaลพรญ, musรญ odolรกvaลฅ veฤพkรฝm nรกporom vetra a tieลพ spฤบลˆaลฅ prรญsne protipoลพiarne opatrenia.

Primรกrnou funkciou pรกsky bolo vyrieลกenie detailov vย spojoch fรณlie, ich zabezpeฤenie proti vnikaniu daลพฤa, prรญpadne snehu, aย napojenie na kotvy prestupujรบce cez fasรกdnu fรณliu. Sekundรกrnou funkciou bolo zabezpeฤenie vetrotesnej obรกlky budovy aย tรฝm znรญลพenie energetickรฝch strรกt. Detail pod oplechovanรญm parapetov hlinรญkovรฝch okien zabezpeฤila ลกtruktรบrovanรก rohoลพ sย difรบznou fรณliou.

TIP: Detail pod oplechovanรญm ล truktรบrovanรก rohoลพ sย difรบznou fรณliou zaisลฅuje neustรกly pohyb vzduchu na rubovej strane plechovรฝch pรกsov. Nopovรก ลกtruktรบra zย tenkรฝch vlรกken spoฤพahlivo odvรกdza vlhkosลฅ, plech je uloลพenรฝ mรคkko aย voda sa nezdrลพiava pod plechom. Vฤaka tomu nehrozรญ korรณzia vย detailoch fasรกdy.

ฤŒo budete potrebovaลฅ

  • Difรบzna fasรกdna hydroizolaฤnรก fรณlia
    DELTAยฎ-FASSADE S
    pouลพitie: pod fasรกdny obklad so ลกkรกrami do 50โ€†mm, ploลกnรก hmotnosลฅ: pribliลพne 270 g/m2, ลกรญrka: 1,5 m, dฤบลพka kotรบฤa: 50 m
  • UV stabilizovanรก lepiaca pรกska
    DELTAยฎ-TAPE FAS
    ลกรญrka: 60/100 mm, dฤบลพka kotรบฤa: 20 m
  • ล truktรบrovanรก rohoลพ
    DELTAยฎ-TRELA
    odvรกdza kondenzรกt spod plechovej krytiny,
    vรฝลกka nรดp: 8 mm, รบtlm hluku: do 15 dB,
    ลกรญrka kotรบฤa: 1,5 m, dฤบลพka kotรบฤa: 30 m
  • Hlinรญkovรฉ kotvy
  • Minerรกlna vlna
  • Plastovรฉ tanierovรฉ kotvy
  • Hlinรญkovรฝ roลกt
  • Kovovรฉ bondovรฉ fasรกdne kazety

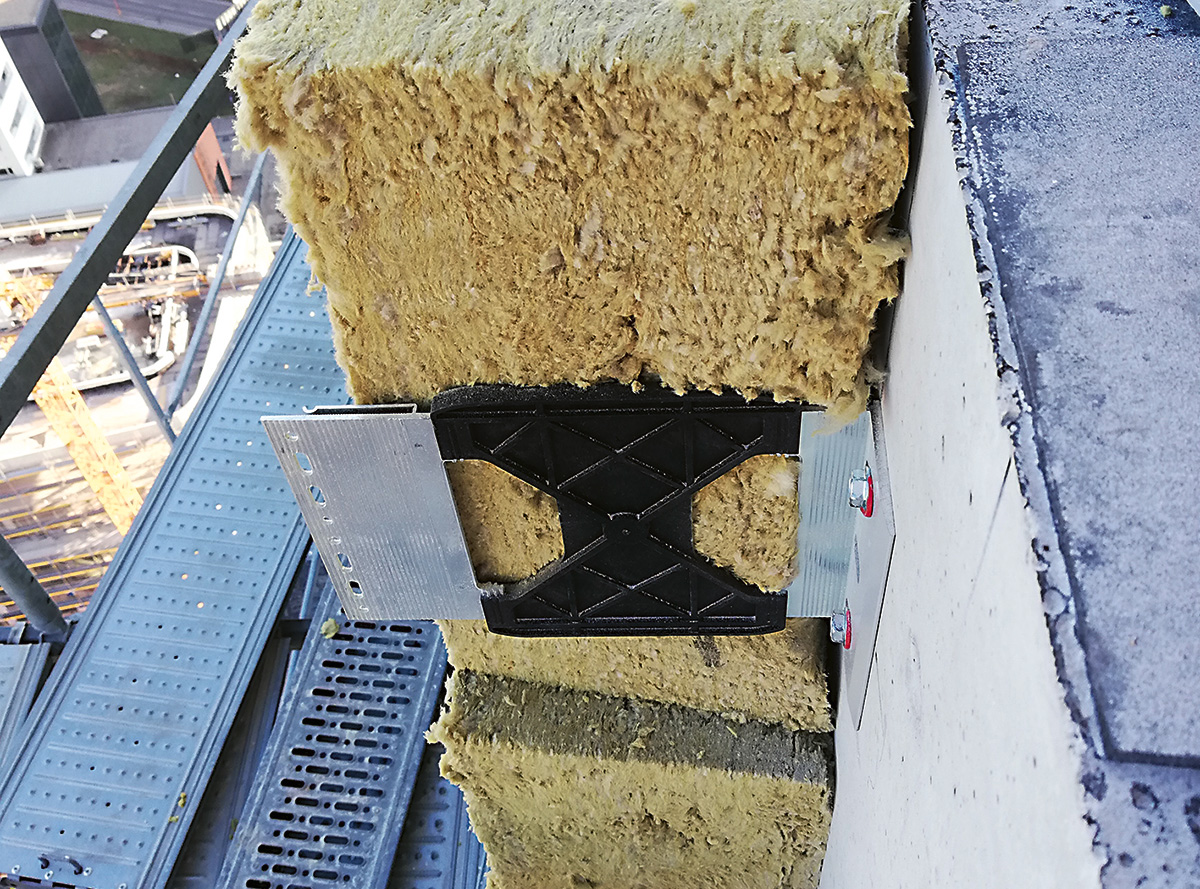

01 | Hlinรญkovรฉ kotvy

Na obvodovรฝ ลพelezobetรณnovรฝ skelet sa osadili hlinรญkovรฉ kotvy budรบcej prevetrรกvanej fasรกdy.

Hlinรญkovรฉ kotvy
Hlinรญkovรฉ kotvy | Zdroj: Martin Matula

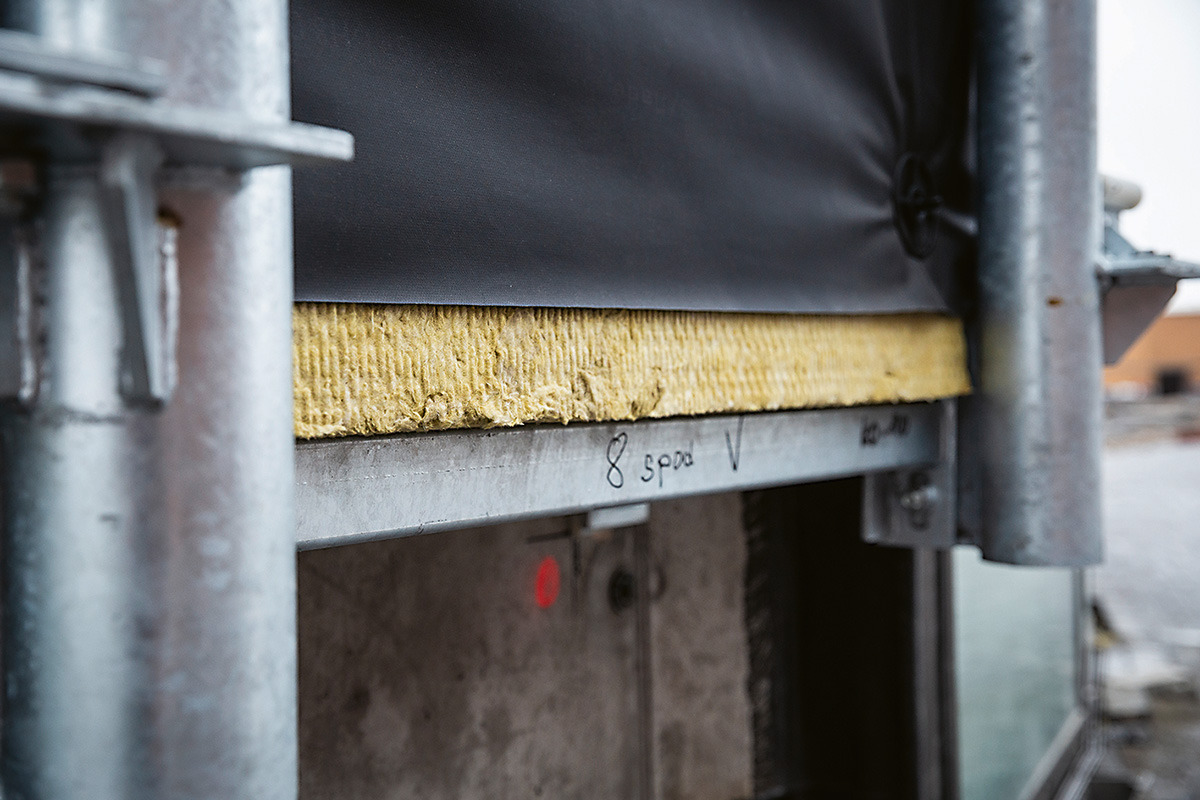

02 | Zateplenie fasรกdy

Skelet sa zateplil fasรกdnou tepelnou izolรกciou zย minerรกlnej vlny sย hrรบbkou 200 aลพ 300 mm (vย zรกvislosti od miesta pouลพitia). Minerรกlna vlna sa lepila na ลพelezobetรณnovรฝ podklad aย zabezpeฤila sa tanierovรฝmi kotvami proti sklzu.

Zateplenie fasรกdy
Zateplenie fasรกdy | Zdroj: Martin Matula

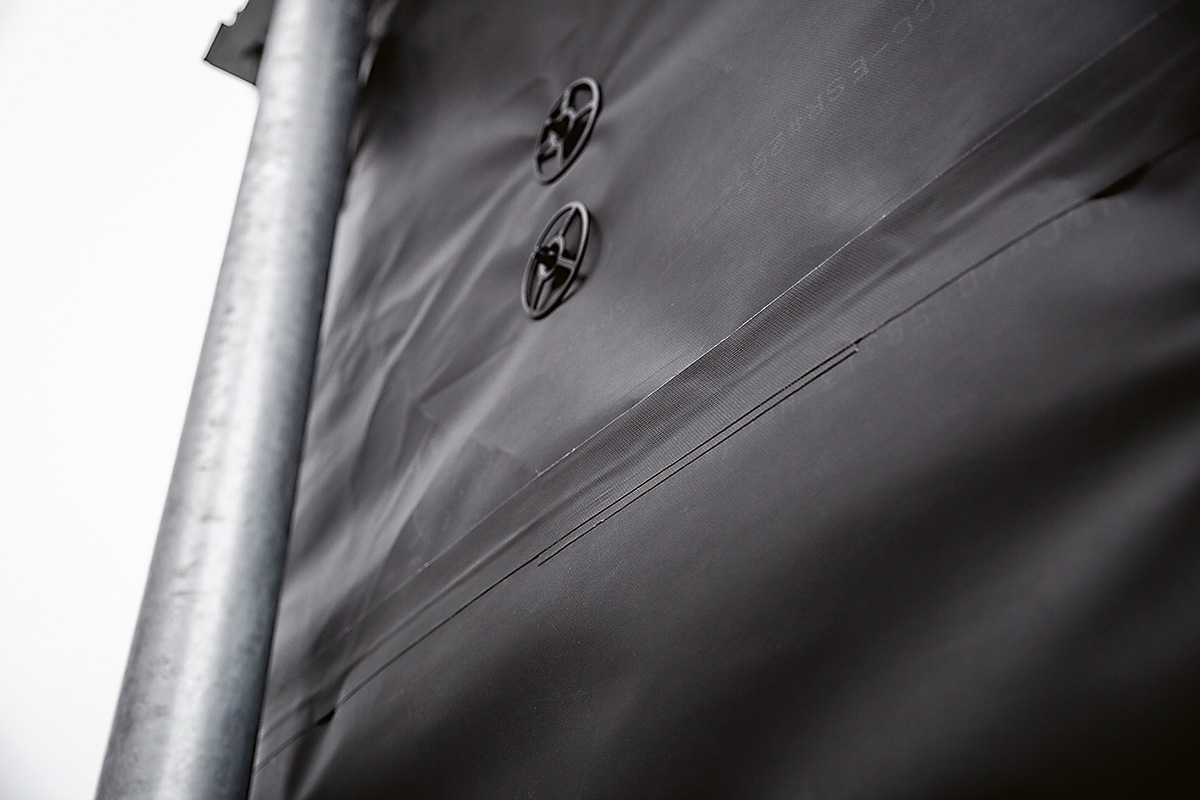

03 | Difรบzna fasรกdna fรณlia

Na tepelnรบ izolรกciu sa aplikovala difรบzna hydroizolaฤnรก fรณlia, ktorรก chrรกni minerรกlnu vlnu pred vlhkosลฅou. Fรณlia sa spรกja vย mieste presahu pomocou systรฉmovej UV stabilizovanej lepiacej pรกsky.

Difรบzna fasรกdna fรณlia
Difรบzna fasรกdna fรณlia | Zdroj: Martin Matula

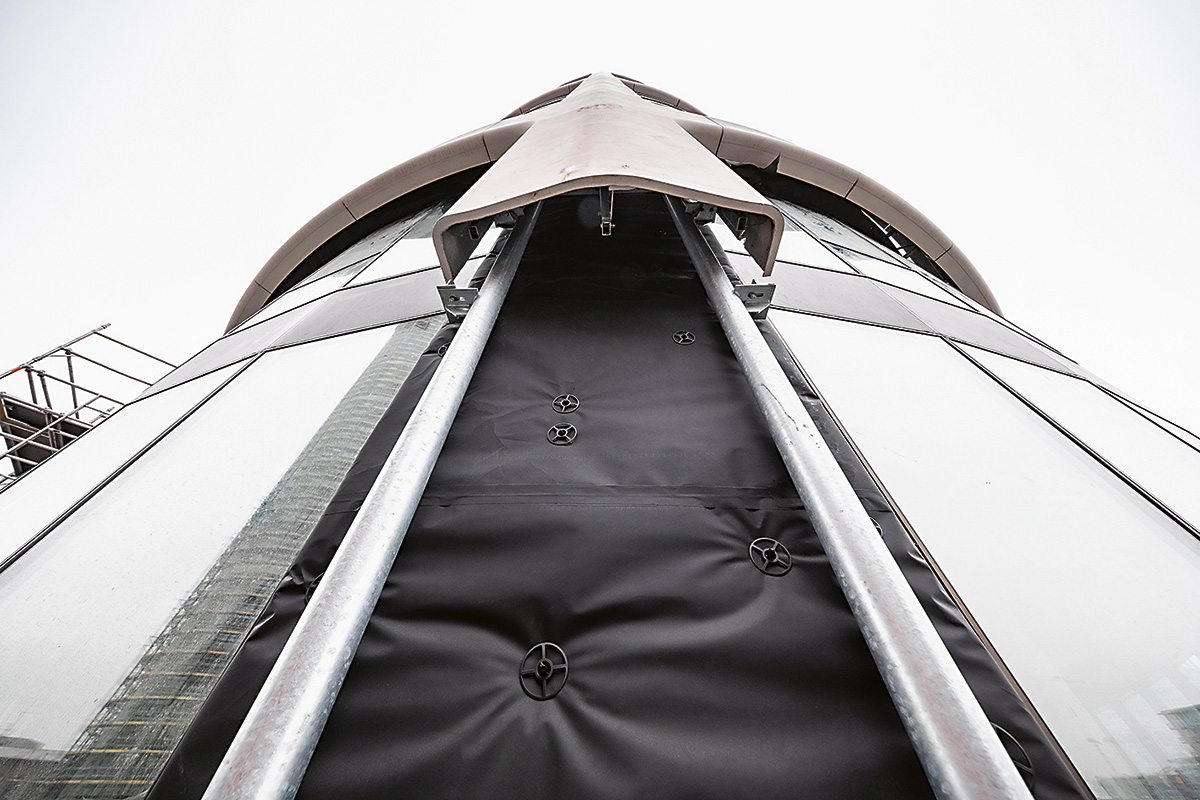

04 | Upevnenie fasรกdnej fรณlie

Difรบzna hydroizolaฤnรก fรณlia sa upevnila do vrstvy minerรกlnej vlny kotvenรญm pomocou plastovรฝch tanierovรฝch kotiev.

Upevnenie fasรกdnej fรณlie
Upevnenie fasรกdnej fรณlie | Zdroj: Martin Matula

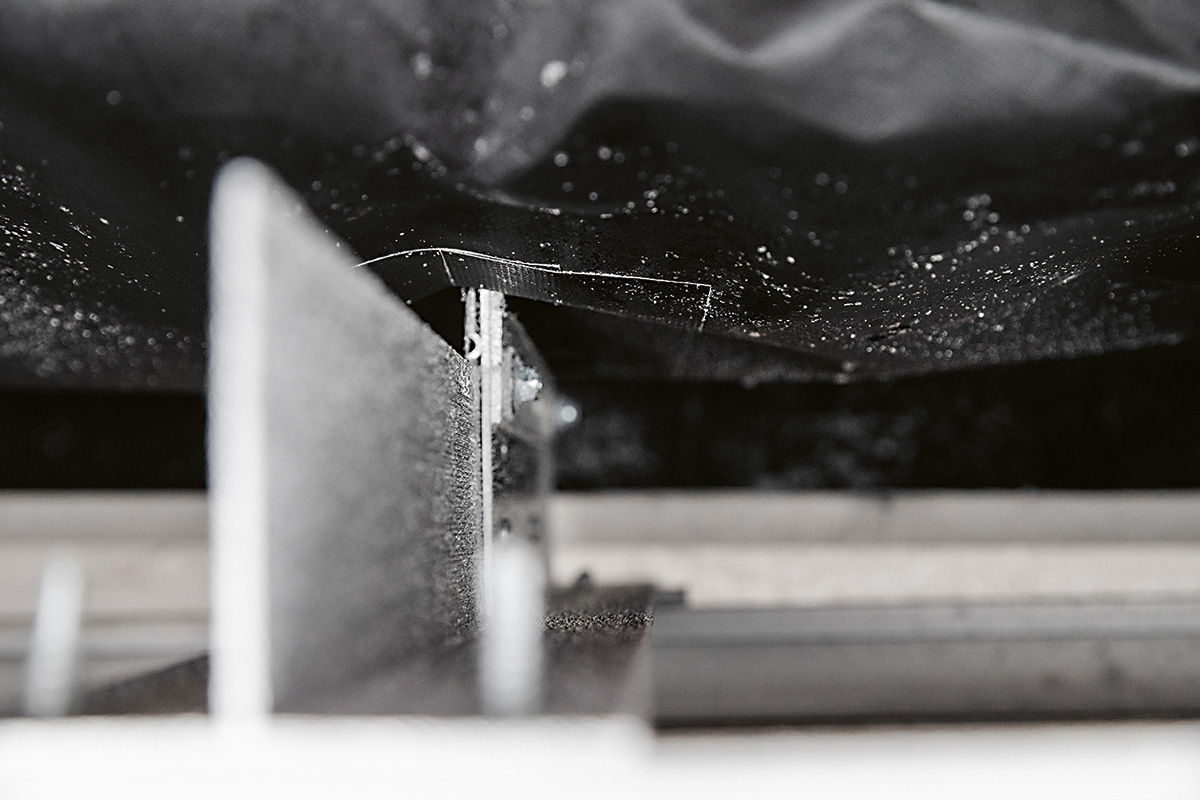

05 | Utesnenie detailov

Vลกetky detaily aย priestupy vย difรบznej hydroยญizolaฤnej fรณlii โ€“ hlinรญkovรฉ konzoly, ukonฤenia aย napojenia na ostatnรฉ materiรกly (ลพelezobetรณn, detaily pri nadpraลพรญ hlinรญkovรฉho okna aย pod.)โ€†โ€“ sa zabezpeฤili pred prenikanรญm vlhkosti pomocou UV stabilizovanej lepiacej pรกsky.

Utesnenie detailov
Utesnenie detailov | Zdroj: Martin Matula

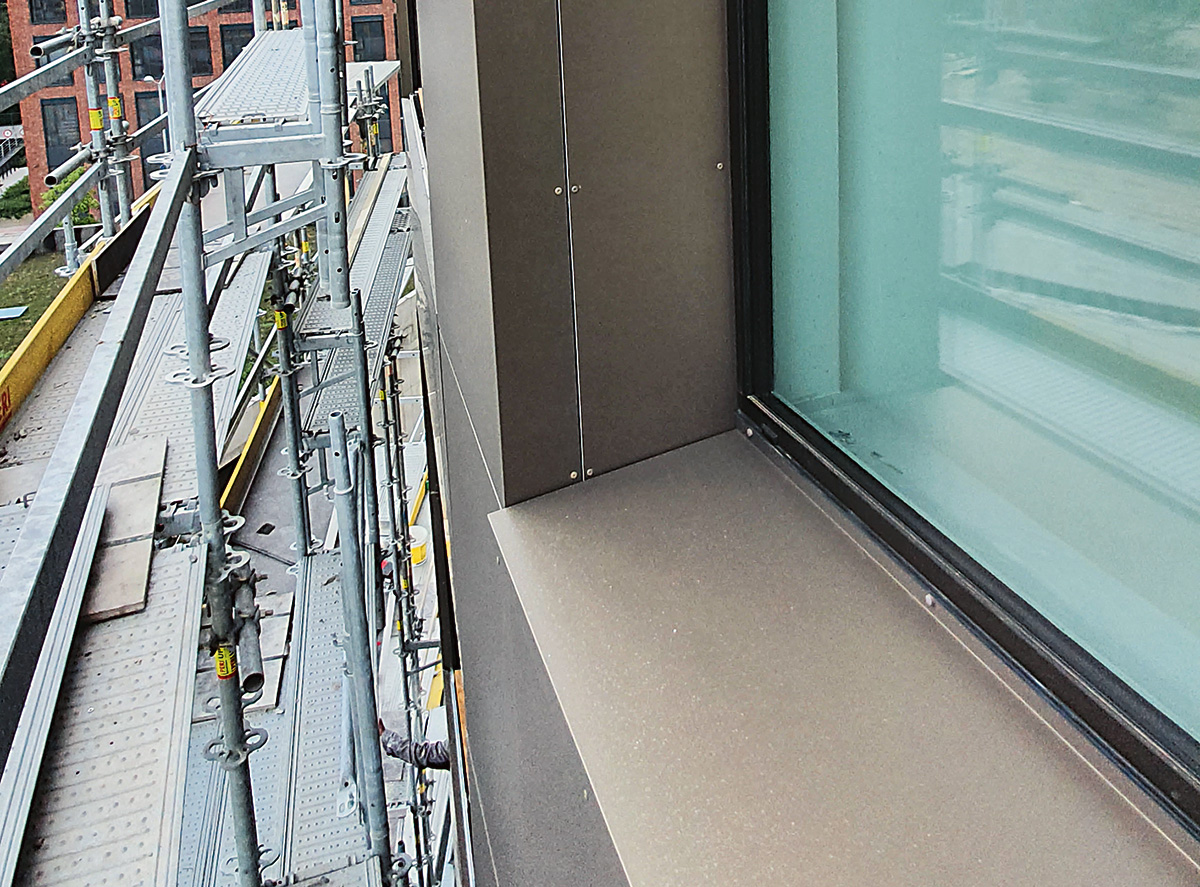

06 | Detail pod parapetom

Detail pod parapetom hlinรญkovรฉho okna sa zabezpeฤil pomocou ลกtruktรบrovanej rohoลพe, ktorรก sa kladie nopovou ลกtruktรบrou vลพdy hore. Na ลกtruktรบrovanรบ rohoลพ sa priamo aplikoval plechovรฝ parapet.

Detail pod parapetom
Detail pod parapetom | Zdroj: Martin Matula

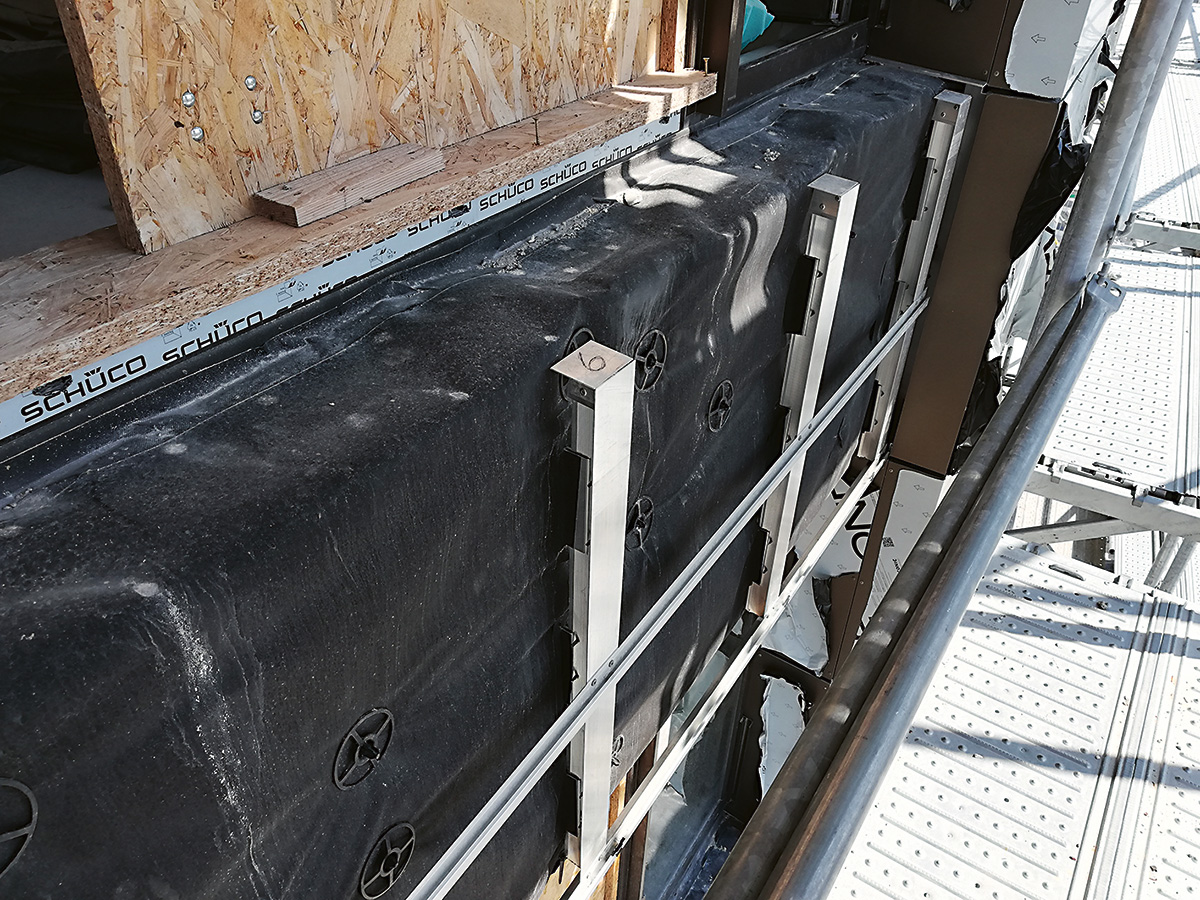

07 | Hlinรญkovรฝ roลกt

Na hlinรญkovรฉ konzoly, ktorรฉ vytvorili odvetrรกvaciu medzeru, sa osadil hlinรญkovรฝ roลกt, ktorรฝ bolo potrebnรฉ rektifikovaลฅ.

Hlinรญkovรฝ roลกt
Hlinรญkovรฝ roลกt | Zdroj: Martin Matula

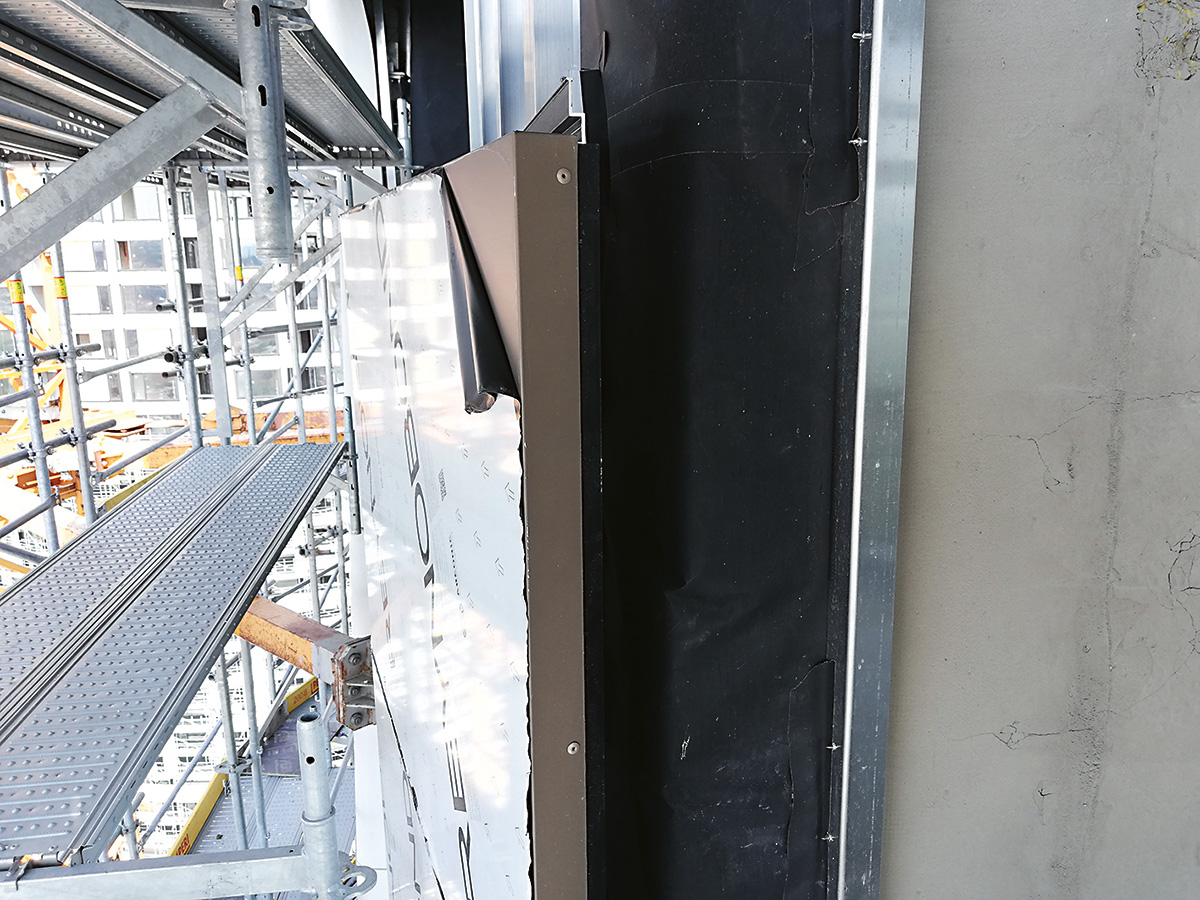

08 | Fasรกdne kazety

Na vyrovnanรฝ roลกt sa inลกtalovali kovovรฉ bondovรฉ fasรกdne kazety so ลกkรกrou medzi spojmi 20 mm.

Fasรกdne kazety
Fasรกdne kazety | Zdroj: Martin Matula

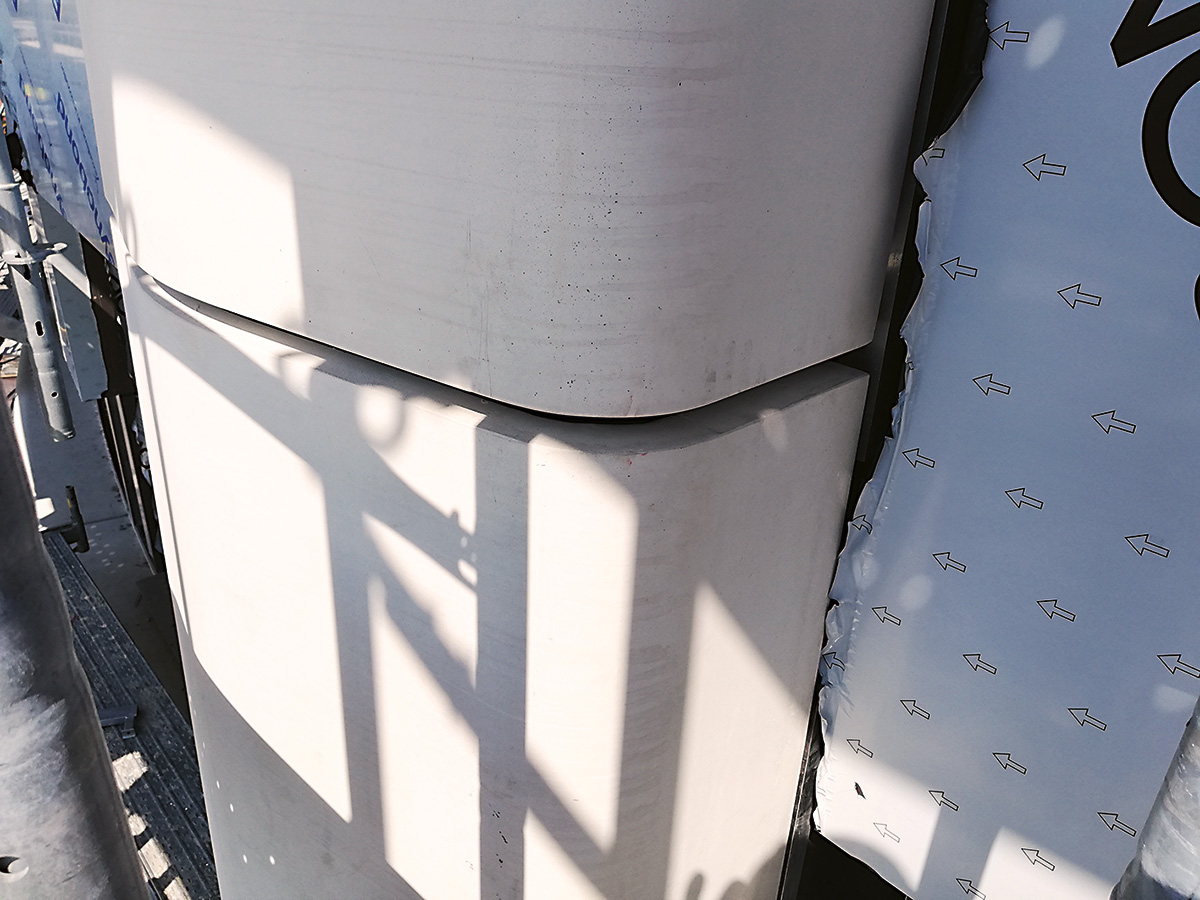

09 | ล kรกra medzi prvkami exoskeletu

Medzi prvkami bieleho exoskeletu zo ลกpeciรกlneho GRC betรณnu vystuลพenรฉho sklenenรฝm vlรกknom sa zachovala ลกkรกra medzi spojmi so ลกรญrkou 30 mm.

ล kรกra medzi prvkami exoskeletu
ล kรกra medzi prvkami exoskeletu | Zdroj: Martin Matula
TEXT: Spracovanรฉ z podkladov firmy Dรถrken
FOTO: Martin Matula

ฤŒlรกnok bol publikovanรฝ v ฤasopise Stavebnรฉ materiรกly 04/2020.
