D1 Budimรญr โ€“ Bidovce

Partneri sekcie:

Stavba diaฤพniฤnรฉho obchvatu Koลกรญc prispeje k lepลกiemu a bezpeฤnejลกiemu dopravnรฉmu spojeniu vรฝchodu Slovenska a juลพnej trasy na Maฤarsko. Diaฤพnica D1 skrรกti motoristom ฤas o 14 minรบt a prispeje k znรญลพeniu dopravnรฉho zaลฅaลพenia na dopravnรฝch tepnรกch v Koลกiciach. Prรญspevok sa venuje mostnรฝm loลพiskรกm, ktorรฉ sa pouลพijรบ na mostnรฝch objektoch tejto stavby.

04 mageba
03 mageba
02 mageba
01 mageba

Zaฤiatok stavby tvorรญ novovybudovanรก mimoรบrovลˆovรก kriลพovatka Budimรญr s pokraฤovanรญm cez รบdolie rieky Torysa. Kriลพovatku pretรญna novรฝ a na stavbe najvรคฤลกรญ most s dฤบลพkou 542 m. Nasleduje najvรคฤลกia mimoรบrovลˆovรก kriลพovatka diaฤพnice a rรฝchlostnej cesty Koลกickรฉ Olลกany v km 6,5, kde sa stavba rozdeฤพuje na pokraฤovanie samotnej D1 a na krรกtky รบsek rรฝchlostnej cesty R2/R4 po kriลพovatku Hraลกovรญk v dฤบลพke 1,1 km. Koniec diaฤพniฤnรฉho รบseku bude na mimoรบrovลˆovej kriลพovatke Bidovce.

Na novom diaฤพniฤnom รบseku bude 23โ€ฏmostov, najvรคฤลกรญ z nich je most SO 208 nad riekou Torysa s dฤบลพkou 542 m. Medzi ฤalลกie vรฝznamnรฉ mosty patria most cez rieku Olลกava SO 220 s dฤบลพkou 311 m a tri po sebe idรบce mosty SO 215, SO 216 a SO 217 s dฤบลพkou 241 m, ktorรฉ sa nachรกdzajรบ v kopcovitom stรบpanรญ v druhej ฤasti stavby.

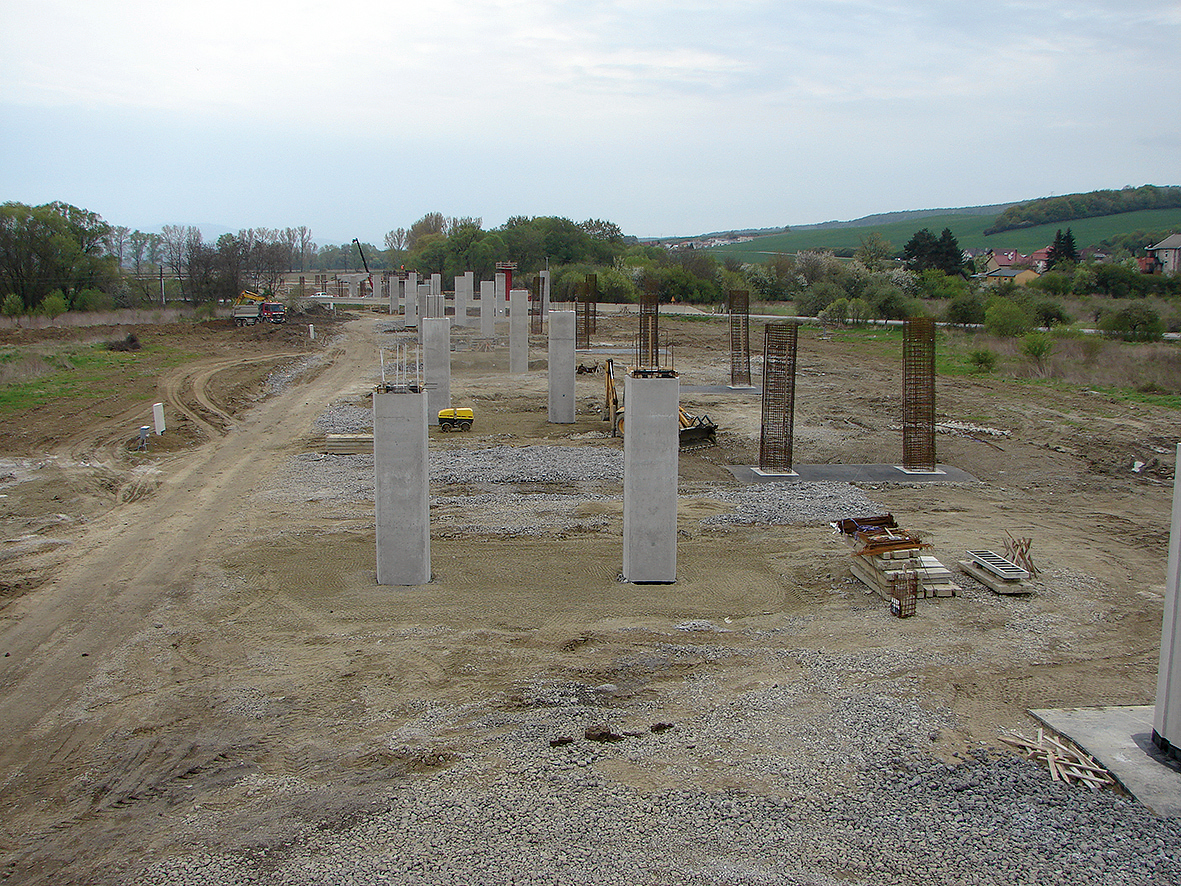

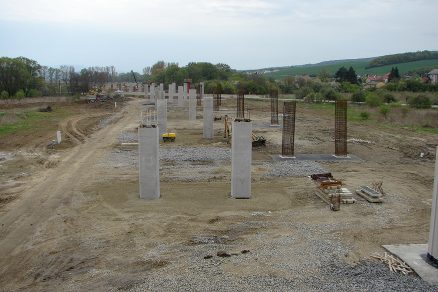

FOTO: Skanska SK a. s.

Mostnรฉ loลพiskรก pre projekt Budimรญr โ€“ Bidovce

Dodรกvku mostnรฝch loลพรญsk a dilataฤnรฝch zรกverov zabezpeฤuje firma mageba Slovakia s. r.โ€ฏo., ktorรก uzavrela zaฤiatkom roka 2017 predmetnรบ zmluvu so spoloฤnosลฅou Skanska SK, a. s., ako generรกlnym zhotoviteฤพom danรฉho diaฤพniฤnรฉho รบseku, a nรกsledne s firmou Skanska SA pรดsobiacou vo Varลกave a spoloฤnosลฅami Doprastav Export, s. r. o., SMS, a. s., a C.M.R. Slovakia, s. r. o.

RESTONยฎPOT hrncovรฉ loลพiskรก

Spoloฤnosลฅ mageba Slovakia ponรบkla na tรบto stavbu loลพiskรก typu RESTONยฎPOT, prinรกลกajรบc v klasickom produkte celosvetovo aplikovanรฉ inovรกcie, ako naprรญklad klznรฝ materiรกl ROBOยฎSLIDE, ktorรฉho ลพivotnosลฅ je minimรกlne dvojnรกsobnรก v porovnanรญ s PTFE, POM tesnenie elastomรฉrovรฉho vankรบลกa, ktorรฉ je obzvlรกลกลฅ odolnรฉ proti opotrebeniu, ฤi integrovanรฉ tesnenie hrnca proti prachu. Zรกroveลˆ ลกpecifickรฝ nรกvrh loลพรญsk individuรกlne v rรกmci kaลพdej stavby umoลพลˆuje nรกvrh hrncovรฝch loลพรญsk, ktorรฉ prenesรบ horizontรกlnu silu aลพ do 40โ€ฏ% z hodnoty vertikรกlneho zaลฅaลพenia loลพiska.
Tento typ loลพรญsk sa vo vลกeobecnosti vyrรกba na zรกklade normy EN1337 z certifikovanรฝch materiรกlov a s oznaฤenรญm kvality CE.

Dodรกvka loลพรญsk na stavbu Budimรญr โ€“ Bidovce pozostรกva z celkovรฉho poฤtu 240 hrncovรฝch loลพรญsk na vertikรกlne zaลฅaลพenie od 4 858 do 14 851 kN a horizontรกlne zaลฅaลพenie do max. 4 814 kN.

Loลพiskรก majรบ kotevnรบ dosku, ktorรก umoลพลˆuje dodatoฤnรฉ vloลพenie rektifikaฤnรฝch dosiek. Predmetom zmlรบv je vรฝroba a dodรกvka loลพรญsk pre tieto stavebnรฉ objekty:

โ€ข SO 208 Most v km 2,0 diaฤพnice D1 cez rieku Torysa a cestu III/068 197,
โ€ข SO 212 Most v km 0,5 vetvy D kriลพovatky Koลกickรฉ Olลกany nad diaฤพnicou D1,
โ€ข SO 215 Most v km 8,6 diaฤพnice D1 cez bezmennรฝ potok,
โ€ข SO 216 Most v km 9,550 diaฤพnice D1 cez รบdolie,
โ€ข SO 217 Most v km 10,3 diaฤพnice D1 cez รบdolie,
โ€ข SO 220 Most v km 13,3 diaฤพnice D1 cez Olลกavskรฝ potok,
โ€ข SO 203 Most v km 0,900 vetvy B kriลพovatky Budimรญr nad diaฤพnicou D1,
โ€ข SO 211 Most v km 0,55 vetvy B kriลพovatky Koลกickรฉ Olลกany nad diaฤพnicou D1,
โ€ข SO 219 Most v km 10,960 na ceste I/50 nad diaฤพnicou D1.

Momentรกlne sรบ z vรคฤลกej ฤasti dodanรฉ loลพiskรก pre stavebnรฝ objekt SO 208. Poslednรฉ kusy loลพรญsk sa budรบ na stavbu expedovaลฅ v aprรญli 2018. Vลกetky loลพiskรก sa vyrรกbajรบ v slovenskej prevรกdzke v Hnรบลกti, ktorรก je certifikovanรก Univerzitou MPA Stuttgart (Nr. 0672-CPR-0500) a zรกroveลˆ je certifikovanรฝm dodรกvateฤพom loลพรญsk pre Deutsche Bahn (Nemeckรฉ ลพeleznice).

Vรฝzvou tejto stavby boli ลกpecifickรฉ poลพiadavky na doฤasnรบ blokรกciu hrncovรฝch loลพรญsk. Celkovo je na stavbe blokovanรฝch 76 hrncovรฝch loลพรญsk, a to najmรค na objekte SO 208, kde je blokovanรฝch 75 % z celkovรฉho mnoลพstva dodanรฝch loลพรญsk.

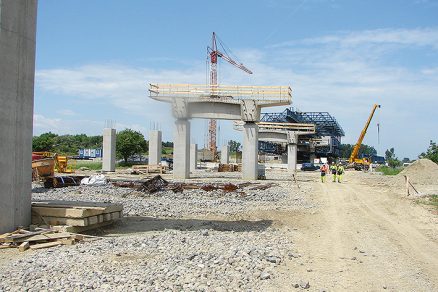

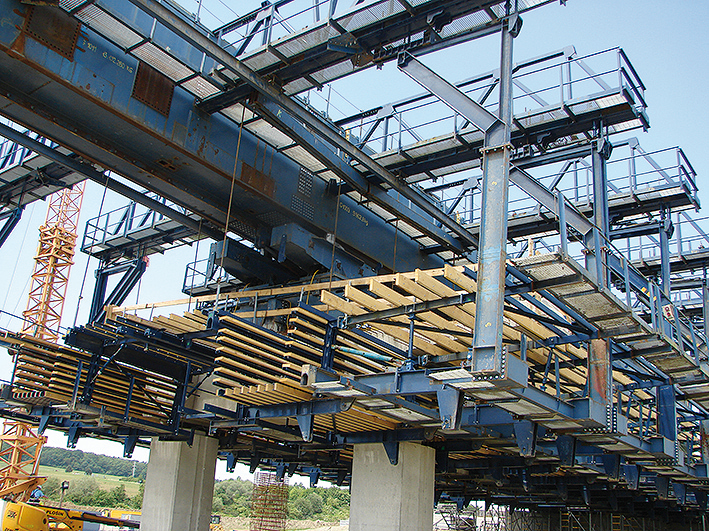

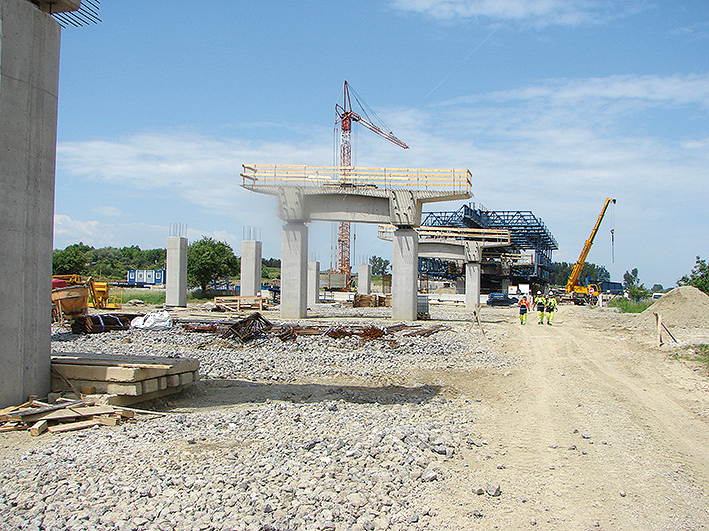

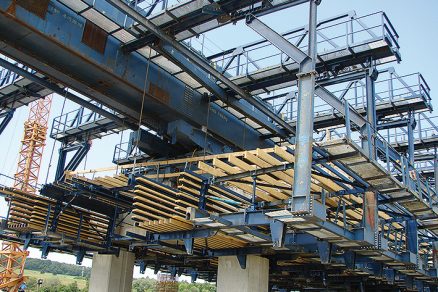

FOTO: Skanska SK a. s.

LASTOยฎBLOCK elastomรฉrovรฉ loลพiskรก

LASTOยฎBLOCK elastomรฉrovรฉ loลพiskรก sa vyrรกbajรบ na zรกklade normy EN 1337 z certifikovanรฝch materiรกlov a sรบ oznaฤenรฉ znaฤkou CE. To znamenรก, ลพe spฤบลˆajรบ vลกetky poลพiadavky normy a vรฝrobnรฉ zรกvody sรบ systematicky a pravidelne monitorovanรฉ nezรกvislรฝm skรบลกobnรฝm inลกtitรบtom.

LASTOยฎBLOK elastomรฉrovรฉ loลพiskรก sa podฤพa EN 1337 vyrรกbajรบ a dodรกvajรบ ako typy A, B, C, B/C, C-RB a F oznaฤovanรฉ ako elastomรฉrovรฉ loลพiskรก a typy D a E oznaฤovanรฉ ako elastomรฉrovรฉ klznรฉ loลพiskรก, ktorรฉ sรบ vybavenรฉ klznou plochou na prenรกลกanie vรคฤลกรญch posunov. Sรบ vhodnรฉ aj pri pouลพitรญ vรฝsuvnรฉho procesu na postupnรฉ vysรบvanie mostnรฝch konลกtrukciรญ.

Podฤพa poลพiadaviek zรกkaznรญkov mรดลพu maลฅ rรดzne vyhotovenie, a to ako syntetickรฉ chloroprรฉn-kauฤukovรฉ (CR) alebo v nรกkladovo efektรญvnejลกej alternatรญve z prรญrodnรฉho kauฤuku (NR). Loลพiskรก mรดลพu byลฅ navyลกe k dispozรญcii aj ako kombinรกcia obidvoch materiรกlov s jadrom z NR a s vonkajลกou vrstvou vyrobenou z CR. Tak dรดjde k optimรกlnej kombinรกcii ลกpecifickรฝch prednostรญ jednotlivรฝch materiรกlov, ako sรบ vyลกลกia odolnosลฅ proti chemickรฝm vplyvom pri CR, mechanickรก odolnosลฅ, prรญpadne lepลกie tvarovacie vlastnosti pri NR.

Pre objekty SO 201, SO 204, SO 206 a SO 207 dodรก spoloฤnosลฅ mageba Slovakia spolu 154 elastomรฉrovรฝch loลพรญsk pre zaลฅaลพenie od 320 do 1 048 kN, ktorรฉ sa budรบ takisto vyrรกbaลฅ v slovenskej prevรกdzke v Hnรบลกti, kde tรกto vรฝroba pokraฤuje uลพ viac ako 13 rokov.

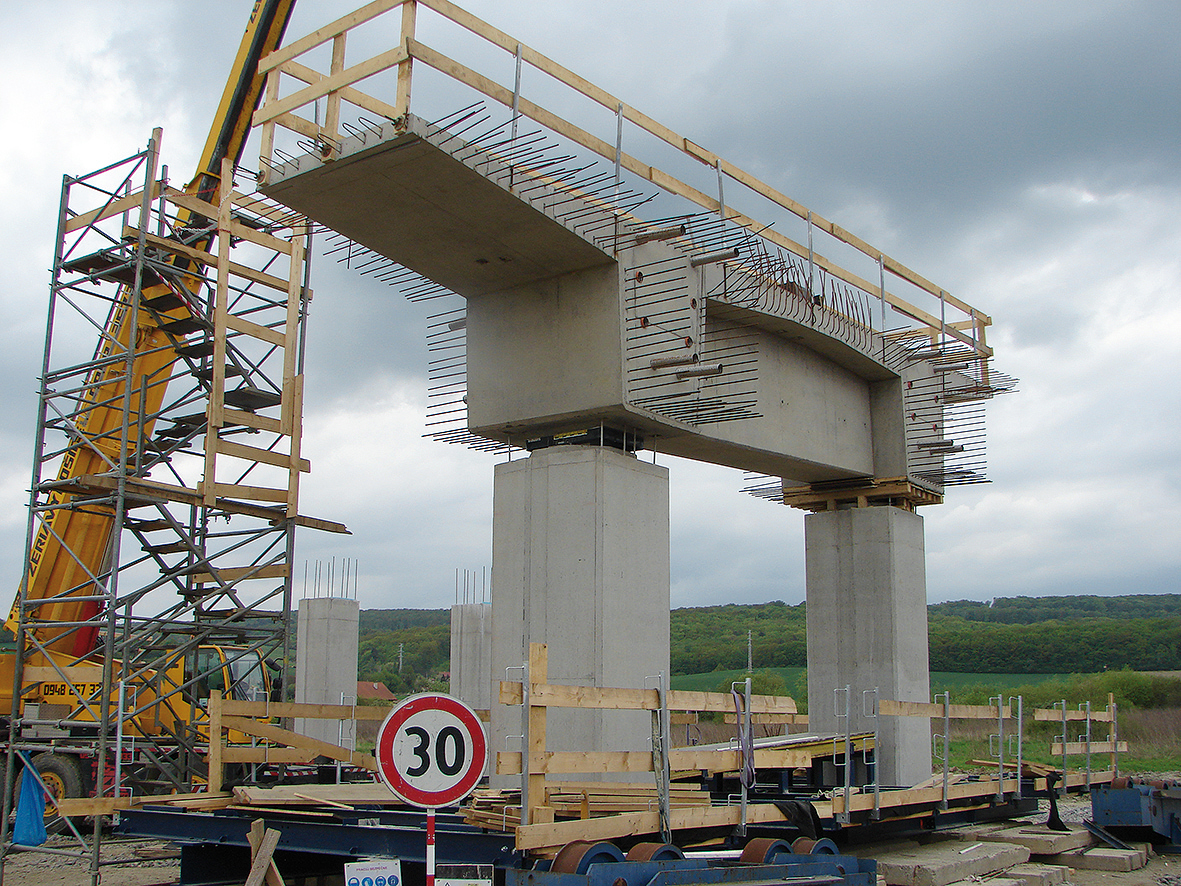

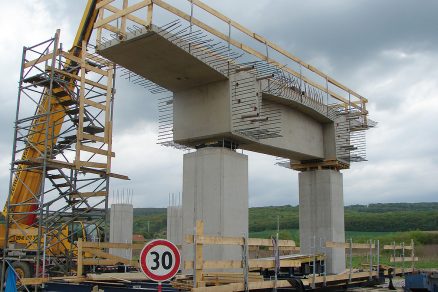

FOTO: Skanska SK a. s.

Zรกver

Teลกรญ nรกs, ลพe spoloฤnosลฅ mageba Slovakia presvedฤila svojich partnerov na tejto stavbe nielen o tom, ลพe jej produkty sรบ uลพ tradiฤne kvalitatรญvne na vysokej รบrovni, ale aj o tom, ลพe tieto produkty sรบ tieลพ cenovo efektรญvne a na slovenskรฉ stavby prinรกลกajรบ svetovo aplikovanรฉ rieลกenie.

Teลกรญ nรกs zรกroveลˆ aj to, ลพe dodรกvkou kvalitnรฝch mostnรฝch loลพรญsk a dilataฤnรฝch zรกverov na tejto vรฝznamnej stavbe prispejeme v budรบcnosti k dlhoroฤnรฉmu a bezproblรฉmovรฉmu uลพรญvaniu tohto รบseku diaฤพnice D1 a jej napojenia na R2/R4.

Spokojnosลฅ s celkovรฝm priebehom vรฝstavby danรฉho รบseku diaฤพnice vyjadril aj minister dopravy a vรฝstavby SR Arpรกd ร‰rsek, ktorรฝ hodnotรญ tรบto stavbu ako jednu z najlepลกรญch. Rovnako firma Skanska SK opisuje stavbu ako jednu zo svojich najdรดleลพitejลกรญch. Tieto hodnotenia zรกroveลˆ napฤบลˆajรบ aj naลกu ambรญciu podieฤพaลฅ sa na najlepลกรญch a najnรกroฤnejลกรญch stavbรกch mostnรฝch objektov v SR.

FOTO: Skanska SK a. s.

Koncern mageba

Od roku 1963 je mageba jednรฝm z poprednรฝch svetovรฝch dodรกvateฤพov konลกtrukฤnรฝch loลพรญsk, mostnรฝch dilataฤnรฝch zรกverov a ฤalลกรญch vysokokvalitnรฝch vรฝrobkov a sluลพieb pre dopravnรบ infraลกtruktรบru a stavebnรญctvo. Za poslednรฝch 10 rokov vรฝrazne rozลกรญrila svoj sortiment vรฝrobkov a sluลพieb, ktorรฉ zahล•ลˆajรบ rieลกenia tรฝkajรบce sa zemetrasenรญ, ako aj ลกtrukturรกlny monitoring stavebnรฝch diel. K dneลกnรฉmu dลˆu dodala mageba loลพiskรก a mostnรฉ zรกvery pre viac ako 20 000 stavebnรฝch diel, spฤบลˆajรบcich aj tie najnรกroฤnejลกie podmienky na realizรกciu najvรคฤลกรญch svetovรฝch mostov. mageba slรบลพi svojim zรกkaznรญkom vo viac ako 50 partnerskรฝch spoloฤnostiach. Spoloฤnosลฅ disponuje procesne orientovanรฝm systรฉmom kvality, ktorรฝ je certifikovanรฝ v sรบlade s normou ISO 9001:2008. Kvalita loลพรญsk je tieลพ pravidelne sledovanรก nezรกvislรฝmi inลกtitรบciami (MPA, DB). Vรฝrobnรฉ zรกvody firmy sรบ certifikovanรฉ podฤพa ยญaktuรกlnej normy EN 1090 na vรฝrobu oceฤพovรฝch konลกtrukciรญ.

Spoloฤnosลฅ mageba Slovakia s. r. o.

V roku 2015 prevzala mageba spoloฤnosลฅ Reisner&Wolff Slovensko aj s jej vรฝrobnรฝmi zรกvodmi v Hnรบลกti (4 500 m2) a v Novom Meste nad Vรกhom (2 400 m2). Tรฝm sa zaฤala รบspeลกnรก cesta, ktorรก pokraฤuje konsolidรกciou eurรณpskych vรฝrobnรฝch kapacรญt a jej vรฝsledkom je novรฝ vรฝrobnรฝ zรกvod v Koลกiciach (9 000 m2). Tรกto vรฝrobnรก jednotka sรบstredรญ vลกetky eurรณpske vรฝrobnรฉ zรกvody koncernu mageba na vรฝrobu dilataฤnรฝch zรกverov do jednรฉho miesta s plรกnovanรฝm spustenรญm vรฝroby v septembri 2017.

D1 Budimรญr โ€“ Bidovce

The construction of the Koลกice motorway bypass will contribute to a better and safer transport connection to the east of Slovakia and the southern route to Hungary. The D1 motorway will shorten the travel time for motorists by 14 minutes and will help to reduce the traffic load on the traffic arteries in Koลกice. The article is devoted to bridge bearings that will be used on the bridges of this construction.



TEXT: Peter Haluลกka a kol.
FOTO: Skanska SK a. s.

Peter Haluลกka je konateฤพ spoloฤnosti mageba ยญSlovakia s. r. o.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Inลพinierske stavby 4/2017.
