Monitorovanie predizolovaných potrubných rozvodov
Sledovanie nameraných dát v potrubných rozvodoch umožňuje zistiť prípadné chyby, ktoré sa môžu vyskytnúť v tepelných sieťach.
Sledovanie únikov a porúch v tepelných sieťach je v súčasnosti možné aj vďaka spoľahlivým detekčným monitorovacím prístrojom RATMON. Zabezpečenie neustálej kontroly všetkých spojov na trase umožňuje sledovať bezchybnosť prevádzky a poskytovať rýchlu opravu v prípade porúch.
V súčasnosti je dostupných 8 spoľahlivých prístrojov na detekciu únikov vody a porúch v tepelných sieťach. Detekčné monitorovacie zariadenia sú rozdelené podľa požiadaviek tepelných sietí podľa toho, či ide o vykurovanie, alebo chladenie, resp. či sú potrubia oceľové, alebo plastové. Zabezpečenie vyhodnocovania dát sa realizuje prostredníctvom impulznej alebo odporovej metódy.
Pre správne fungovanie monitorovacieho systému je dôležité dbať hlavne na dôslednú montáž a priebežnú kontrolu spojov pri montáži potrubných rozvodov. Počas montáže rske rpotrubí a tvaroviek je nevyhnutné vyhnúť sa pri spájaní monitorovacích vodičov týmto chybám:
- nedostatočné napnutie spájaných vodičov,
- malý počet použitých držiakov vodičov alebo ich slabé prichytenie k potrubiu,
- chybné zalisovanie dutinky (riziko slabého spoja alebo úplného rozpojenia vodičov),
- nezospájkovaný spoj po zalisovaní dutinky (riziko vzniku slabého kontaktu medzi spájanými vodičmi),
- prekrížené vodiče alebo ich vzájomné umiestnenie v tesnej blízkosti (riziko vzniku skratu alebo skresľovania signálu pri reflektometrii),
- nedostatočná kontrola zapojenia obvodu po každom spoji (riziko neodhalenia chyby inštalácie, ktorú možno ešte včas a ľahko odstrániť).
Uvedené chyby môžu spôsobiť riziko dotyku monitorovacieho vodiča a potrubia po vypenení spoja.
Pre správne zapojenie monitorovacích vodičov a napojenia monitorovacích prístrojov ponúka firma RATMON odborný servis s cieľom zabezpečiť bezproblémové spustenie a vyhodnocovanie monitorovacieho systému na sledovanie porúch v potrubných predizolovaných sieťach.
Odborný servis poskytovaný pre prevádzkovateľov potrubných sietí a montážne firmy zahŕňa: - dodávku meracích prístrojov,
- lokalizáciu porúch pri montáži,
- konzultácie a školenia so skúseným technikom,
- údržbu a opravu monitorovacích systémov,
- uvedenie monitorovacieho systému do prevádzky.
Pre správne fungovanie monitorovacích prístrojov ponúka firma zaškolenie obsluhy a takisto kompletný externý servis podľa potreby a požiadaviek prevádzkovateľov potrubných rozvodov.
Prenosné monitorovacie prístroje
Smartloc

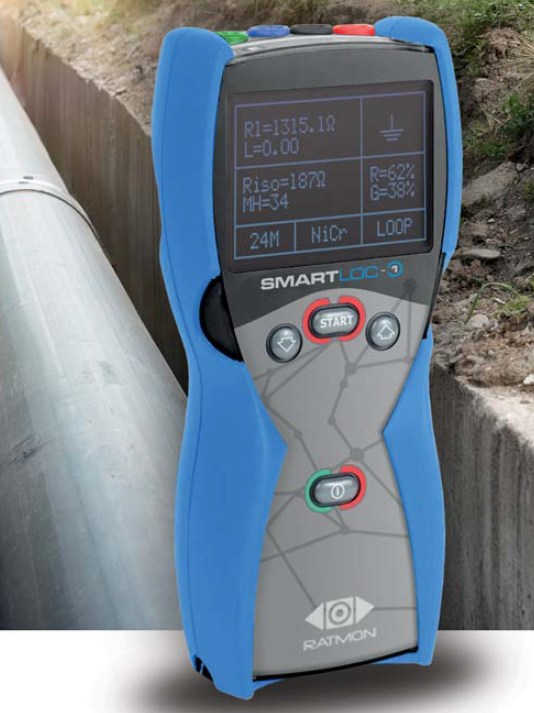

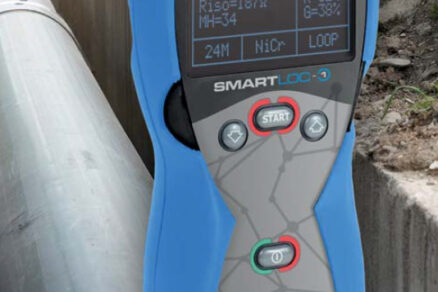

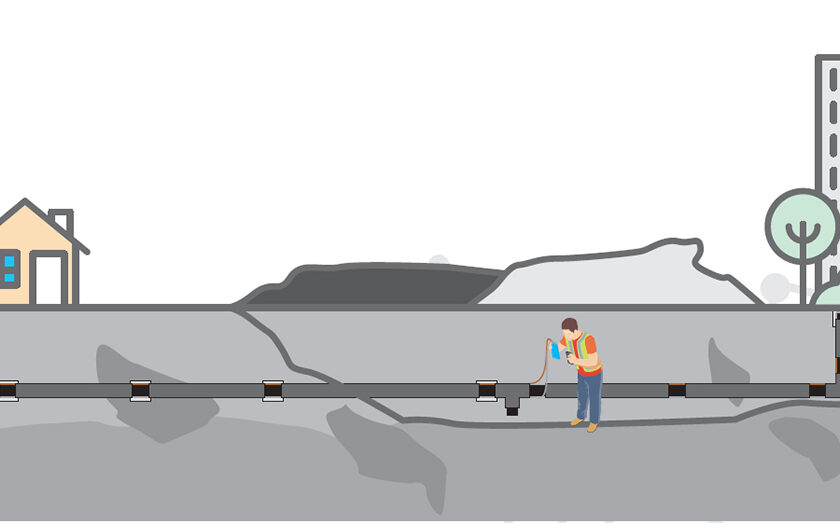

Ide o ľahké a prenosné monitorovacie zariadenie pre impulzné aj odporové predizolované siete. Je vhodné pre ťažšie dostupné miesta počas inštalácie a praktické na uchopenie do jednej ruky. Zariadenie slúži na meranie odporu izolácie, obzvlášť veľké uplatnenie nachádza počas samotnej inštalácie, keď slúži ako kontrolný prvok správnosti zapojenia. Súčasne je schopné dokumentovať jednotlivé merania, ktoré si možno jednoducho nahrať do mobilného telefónu. Pripojenie zariadenia k mobilnému telefónu umožňuje ukladať fotodokumentáciu a polohu k daným meraniam, čo vytvára prehľadnú a presnú dokumentáciu k inštalovanej predizolovanej sieti. Takáto kontrola a zadokumentovanie priebežných meraní siete môžu výrazne zvýšiť kvalitu vyhotovenia tepelnej siete.
Megaloc

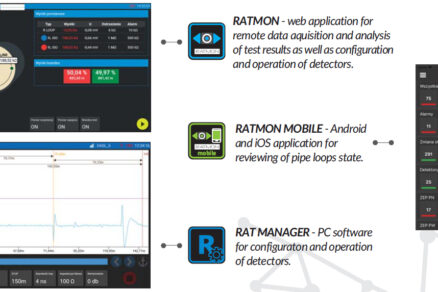

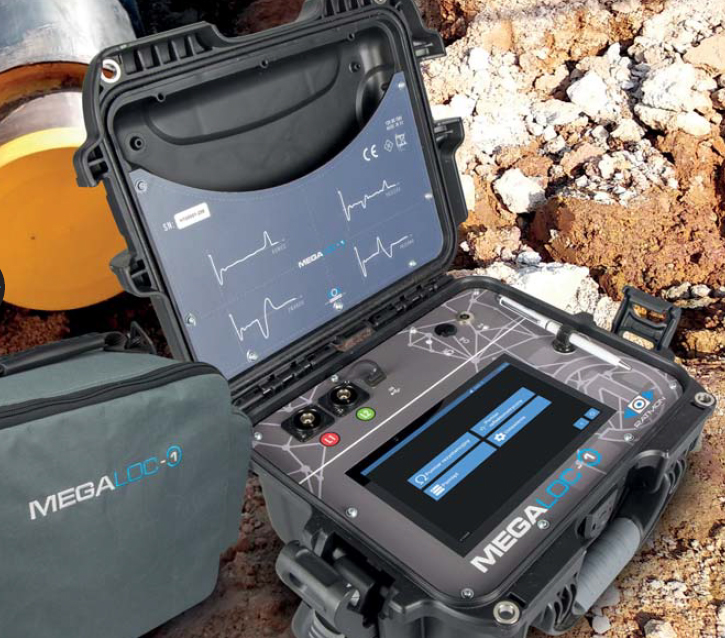

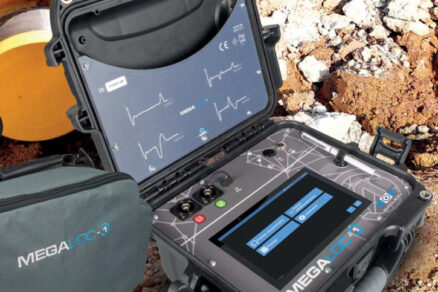

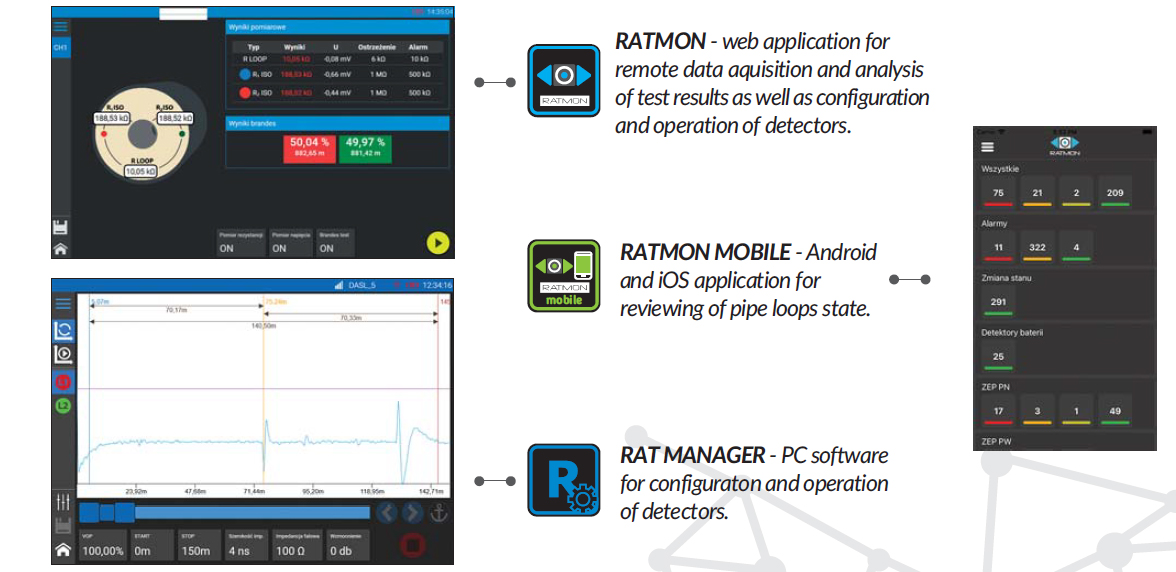

Toto prenosné monitorovacie zariadenie je vhodné pre impulzné aj odporové predizolované siete a dokáže nielen indikovať, ale aj lokalizovať chybu pomocou zabudovaného reflektometra. Ide o najuniverzálnejšie zariadenie, ktoré je schopné merať odpor izolácie aj reflektometrie v oceľových aj plastových predizolovaných potrubiach vybavených monitorovacími vodičmi. Namerané dáta možno zobraziť priamo na zariadení, ale takisto ukladať do internej pamäte a následne zobraziť vo webovej či v mobilnej aplikácii.
Prístrojom možno vytvoriť tzv. inicializačné meranie novovybudovanej rozvodnej siete, ktoré je uložené ako referenčný údaj vo webovej aplikácii. Každé ďalšie meranie sa porovnáva s referenčným, čo umožňuje ľahšie hľadanie a lokalizáciu potenciálnych netesností.
Stacionárne monitorovacie prístroje
Stacionárne monitorovacie zariadenia monitorujú predizolované tepelné siete 24/7. Namerané dáta posielajú na server, kde si ich prevádzkovateľ môže kedykoľvek pozrieť prostredníctvom webovej aplikácie. V prípade poruchy sa automaticky zobrazuje výstraha a posiela notifikačná SMS a email zvoleným užívateľom. Stacionárne zariadenia sú pripojené na server prostredníctvom pevného internetu alebo mobilnej siete. Napájanie je možné sieťovým adaptérom 230 V alebo batériovým modulom.
RAT-2

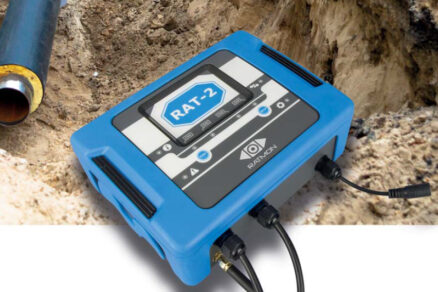

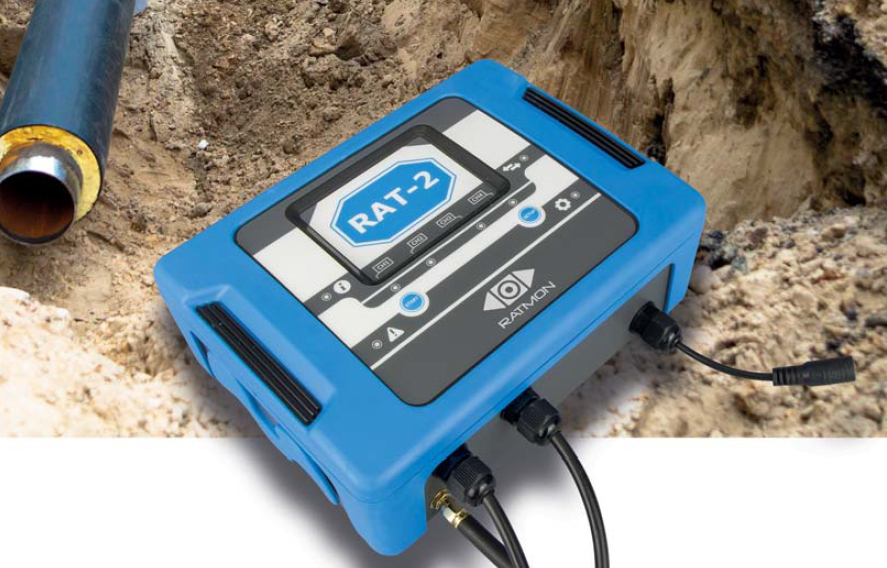

Stacionárne meracie zariadenie RAT-2 je určené na nepretržité meranie odporu izolácie predizolovaných oceľových sietí ústredného vykurovania s impulzným alebo odporovým monitorovacím systémom. Zariadenie je schopné identifikovať poruchu zapojenia, únik alebo skrat. V prípade prekročenia nastavených medzných stavov prístroj automaticky pošle alarmovú hlášku zvoleným užívateľom prostredníctvom webovej, resp. mobilnej aplikácie, SMS a emailu. Dostupné je 2- a 4-kanálové zariadenie.
RAT Combo

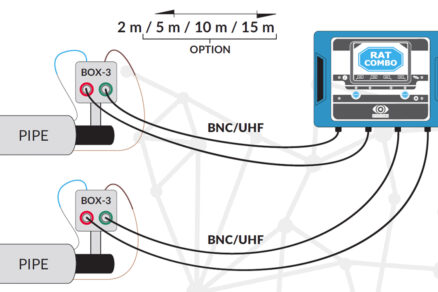

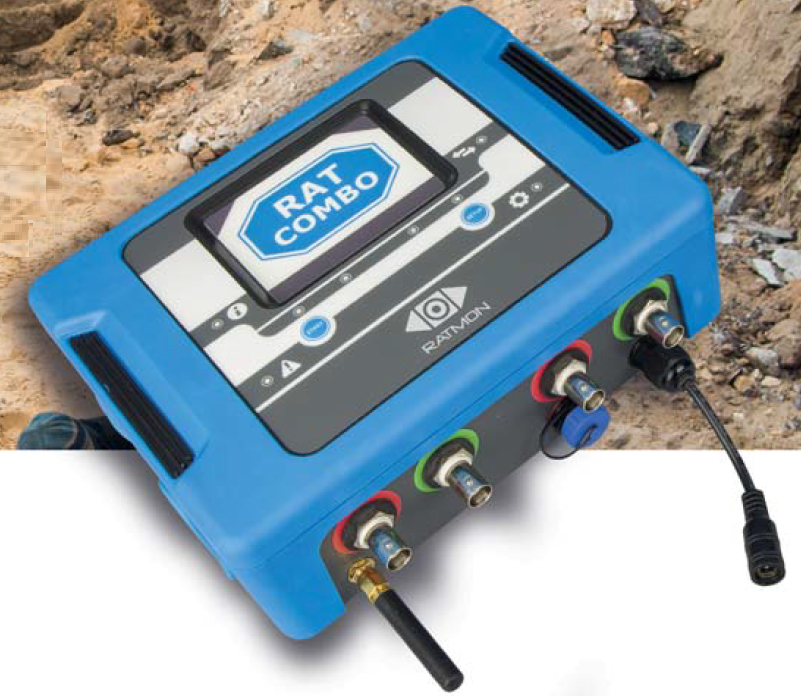

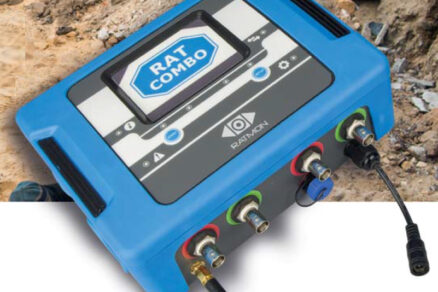

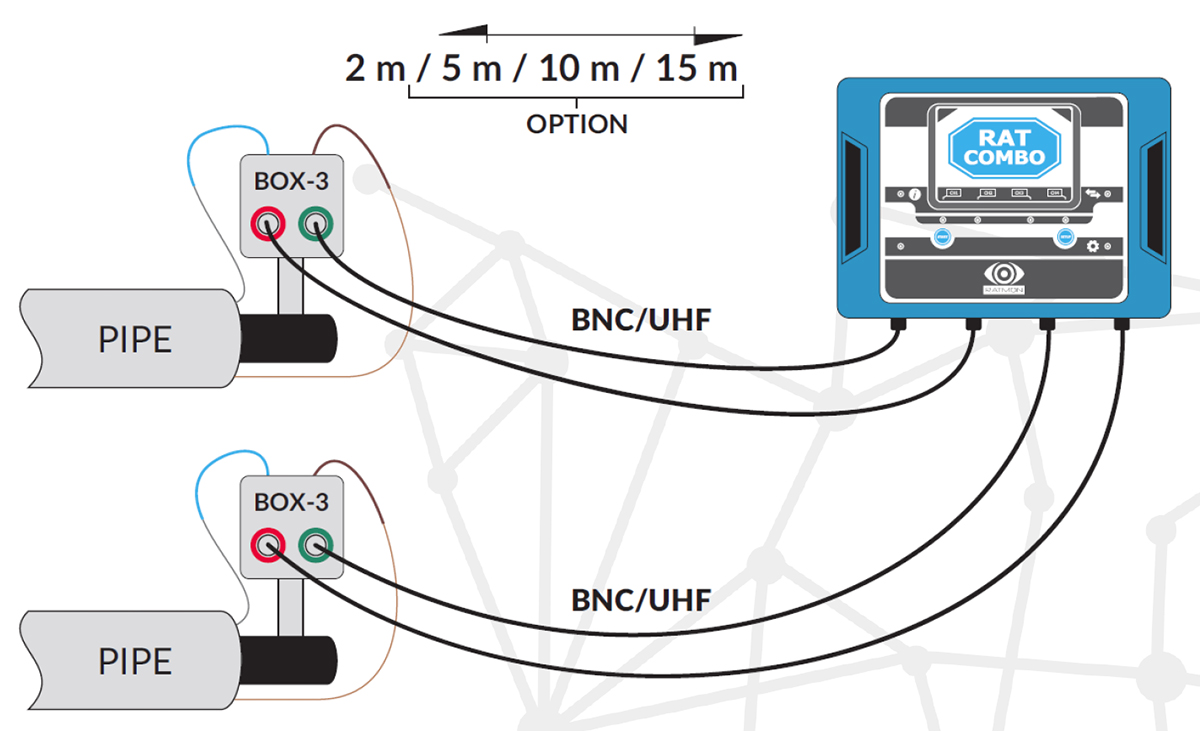

Toto stacionárne meracie zariadenie RAT dokáže nepretržite monitorovať predizolovanú sieť rovnako ako prístroj RAT-2, no okrem identifikácie poruchy umožňuje aj jej lokalizáciu. Zariadenie je kompatibilné s impulznými monitorovacími systémami oceľových a plastových predizolovaných potrubí. Pripojenie zariadenia k monitorovacím vodičom je výlučne cez systémové krabice prepojené koaxiálnym BNC káblom podľa schémy na obr. 7.
Monitorovacie prístroje RATMON predstavujú spoľahlivé a komplexné zariadenia na zber a vyhodnocovanie nameraných dát na zdetegovanie porúch. Monitorovacie systémy sú zabudované priamo vo všetkých oceľových potrubiach a komponentoch. Na vyžiadanie je dostupné monitorovanie aj v plastových predizolovaných potrubiach.
Sledovanie nameraných dát v potrubných rozvodoch umožňuje zistiť prípadné chyby, ktoré sa môžu vyskytnúť v tepelných sieťach. Zber dát prebieha nepretržite 24 hodín pri ich súčasnej kontrole. Výsledky možno vidieť v počítači alebo v mobile. V prípade, že sa vyskytne hlásenie, automaticky sa zasiela SMS alebo email.
Zdroj: NRG flex
