Zlepลกovanie podloลพia: Rieลกenie sklรกdok odpadu aj kontaminovanรฝch zemรญn je vรฝzvou
Spoloฤnosลฅ Menard zaฤala svoju ฤinnosลฅ na Slovensku v roku 2014, keฤ realizovala zlepลกovanie podloลพia pod rรฝchlostnou cestou R2 pomocou technolรณgie ลกtrkovรฝch stฤบpov. V zaฤiatkoch boli prรกce na Slovensku zastreลกenรฉ sesterskou spoloฤnosลฅou Soletanche (vtedy eลกte Solhydro).
Poznรกte vรฝhody Klubu ASB? Staฤรญ bezplatnรก registrรกcia a zรญskate sektorovรฉ analรฝzy slovenskรฉho stavebnรญctva s rebrรญฤkami firiem ⟶ |
V roku 2020 bola zaloลพenรก samostatnรก spoloฤnosลฅ Menard zaklรกdรกnรญ staveb, s. r. o., v ฤeskej republike a jej organizaฤnรก zloลพka na Slovensku pod nรกzvom Menard zaklรกdรกnรญ staveb SK, s. r. o., organizaฤnรก zloลพka, ktorรฉ pokraฤujรบ vย ฤalลกรญch geotechnickรฝch projektoch uย nรกs aย vย ฤeskej republike.
Spoloฤnosลฅ Menard je sรบฤasลฅou skupiny stavebnรฝch firiem Soletanche Freyssinet a dรดleลพitou sรบฤasลฅou skupiny VINCI Construction โ jednej z najvรคฤลกรญch stavebnรฝch skupรญn na svete. Je prรญtomnรก vo viac ako 80 krajinรกch na kaลพdom kontinente od Ameriky cez Eurรณpu a Afriku aลพ po รziu a Austrรกliu. Roฤne realizuje po celom svete viac ako 1 200 projektov.
Spoloฤnosลฅ zaฤala svoju ฤinnosลฅ na Slovensku v roku 2014 realizรกciou zlepลกovania podloลพia pod rรฝchlostnou cestou R2 technolรณgiou ลกtrkovรฝch stฤบpov. Vย tom ฤase boli prรกce uย nรกs zastreลกenรฉ sesterskou spoloฤnosลฅou Soletanche (vtedy eลกte Solhydro). Vย tomto konzorciu bolo realizovanรฝch niekoฤพko projektov, naprรญklad zlepลกovania podloลพia pod diaฤพnicou na:
- รบseku D1 Lietavskรก Lรบฤka โ Dubnรก skala pomocou technolรณgie ลกtrkovรฝch vibrostฤบpov,
- D1 pri Preลกove pomocou technolรณgie ลกtrkovรฝch vibrostฤบpov,
- รบseku D1 Budimรญr โ Bidovce pomocou technolรณgiรญ vertikรกlnych drรฉnov a dynamickรฉho zhutnenia,
- D4 pomocou technolรณgiรญ dynamickรฉho zhutnenia a zhutnenia pomocou rollera.
Okrem dopravnรฝch stavieb sa realizovalo aj zlepลกovanie podloลพia pod priemyselnรฝmi stavbami, iลกlo naprรญklad o:
- vรฝrobnรบ halu v Nitre, kde sa zlepลกovalo podloลพie pod podlahou haly pomocou ลกtrkovรฝch vibrostฤบpov,
- vรฝrobnรบ halu v Ilave, kde sa zlepลกovalo podloลพie pod podlahou haly pomocou roztlรกฤanรฝch betรณnovรฝch stฤบpov.
V roku 2020 bola zaloลพenรก samostatnรก spoloฤnosลฅ Menard zaklรกdรกnรญ staveb, s. r. o., v ฤeskej republike a jej organizaฤnรก zloลพka na Slovensku pod nรกzvom Menard zaklรกdรกnรญ staveb SK, s. r. o., organizaฤnรก zloลพka. Menard ฤesko a Slovensko disponuje vlastnรฝm strojnรฝm vybavenรญm a v prรญpade potreby dokรกลพe zabezpeฤiลฅ ฤalลกie stroje a pracovnรบ silu od sesterskรฝch spoloฤnostรญ z okolitรฝch krajรญn.
To znamenรก, ลพe spoloฤnosลฅ je pripravenรก aj na rozsiahle a nรกroฤnejลกie projekty aย dokรกลพe vyhovieลฅ pri rieลกenรญ rรดznych geotechnickรฝch problรฉmov od prieskumu cez projektovanie aลพ po realizรกciu a navrhovanie porealizaฤnรฝch opatrenรญ. Takto ponรบka klientom komplexnรฉ, inovatรญvne a efektรญvne rieลกenia.
Aktuรกlne projekty na Slovensku
Vย poslednom ฤase realizoval Menard na Slovensku dva vรฝznamnรฉ projekty v sektore dopravnรฝch stavieb. Na obidvoch bola objednรกvateฤพom prรกc sesterskรก spoloฤnosลฅ zo skupiny VINCI, spoloฤnosลฅ EUROVIA SK, a. s.
Zlepลกovanie podloลพia pod rรฝchlostnou cestou R2 na รบseku ล aca โ Koลกickรฉ Oฤพลกany
Na prelome rokov 2022 โ 2023 Menard zaklรกdรกnรญ staveb SK, s. r. o., org. zl., realizoval zlepลกovanie podloลพia pod rรฝchlostnou cestou R2 na รบseku ล aca โ Koลกickรฉ Oฤพลกany. Zlepลกenie vlastnostรญ podloลพia sa dosiahlo pomocou technolรณgie ลกtrkovรฝch vibrostฤบpov s priemerom 600 mm aย s dฤบลพkou pribliลพne 8 โ 10 m. V projekte bol navrhnutรฝ ลกtvorcovรฝ raster stฤบpov vo vzdialenosti 2 m.
Ako vรฝplลovรฝ materiรกl sa pouลพilo drvenรฉ kamenivo s frakciou 0/63 mm. Spolu sa realizovalo pribliลพne 7 000 vibrostฤบpov s celkovou dฤบลพkou 64 000 bm. Miestne geologickรฉ pomery vyลพadovali, aby boli stฤบpy najprv predvrtรกvanรฉ, nรกsledne vyplnenรฉ a postupne dotlรกฤanรฉ (podrobnรฝ opis technolรณgie niลพลกie).

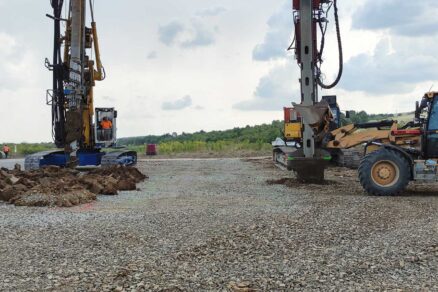

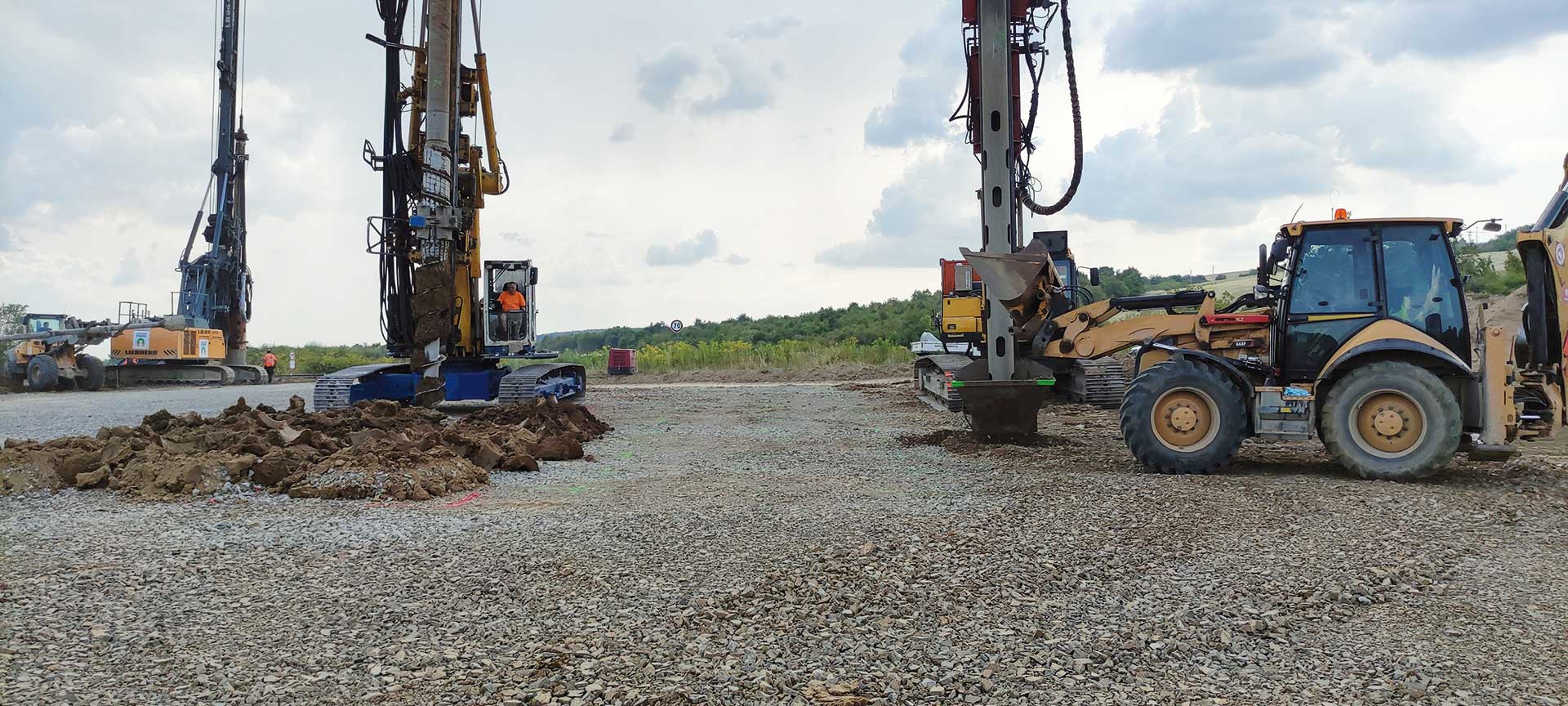

Na predvrtรกvanie bola pouลพitรก vrtnรก sรบprava Bauer BG20 s vrtnรฝm nรกradรญm na roztlรกฤanรฉ stฤบpy (bez vรฝvrtku) a na formovanie a vibrovanie ลกtrkovรฝch stฤบpov boli pouลพitรฉ dve rรฝpadlรก Komatsu s vibraฤnou rรบrou (obr. 1).
Zlepลกovanie podloลพia na rรฝchlostnej ceste R4 pri Preลกove
V sรบฤasnosti Menard zaklรกdรกnรญ staveb SK, s. r. o., realizuje zlepลกovanie podloลพia na rรฝchlostnej ceste R4 pri Preลกove. Sanรกcia podloลพia sa vykonรกva rovnakou technolรณgiou ako pri projekte vyลกลกie, tzn. ลกtrkovรฝmi vibrostฤบpmi.
Priemer stฤบpov je aj tu 600 mm, dฤบลพka pribliลพne 4 โ 10 m, stฤบpy sรบ v trojuholnรญkovom rastri vo vzdialenosti 2,5 โ 3 โ 3,5 m (na zรกklade projektovej dokumentรกcie). Vรฝplลovรฝm materiรกlom je drvenรฉ kamenivo frakcie 8/32 mm.

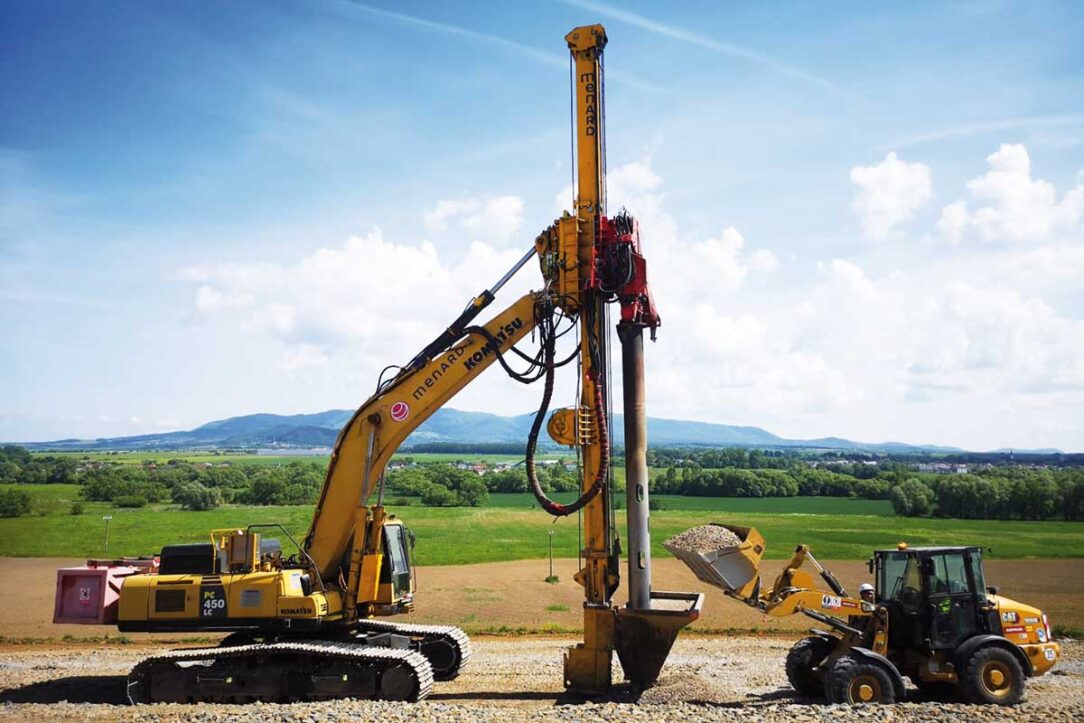

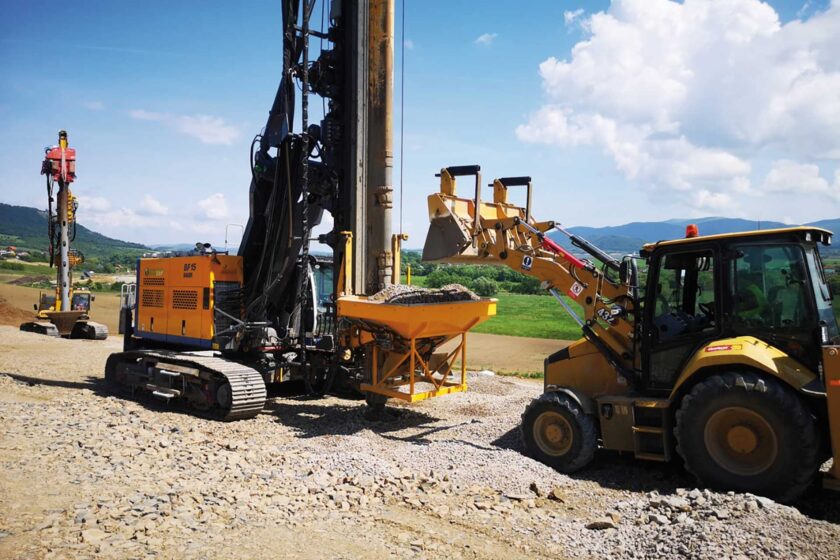

Aby sme vyhoveli poลพiadavkรกm a harmonogramu objednรกvateฤพa, na stavenisku sme nasadili viacero strojov, a to rรฝpadlo Komatsu s vibraฤnou rรบrou, vrtnรบ sรบpravu Enteco s vibraฤnou rรบrou a vrtnรบ sรบpravu Bauer BG15 so ลกpeciรกlnym vrtรกkom na realizรกciu ลกtrkovรฝch stฤบpov (obr. 2, 3).
ย Opis technolรณgie ลกtrkovรฝch vibrostฤบpov
Najobฤพรบbenejลกou a najviac pouลพรญvanou metรณdou sanรกcie podloลพia na Slovensku je prรกve technolรณgia ลกtrkovรฝch vibrostฤบpov.

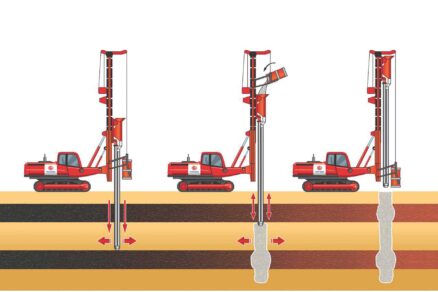

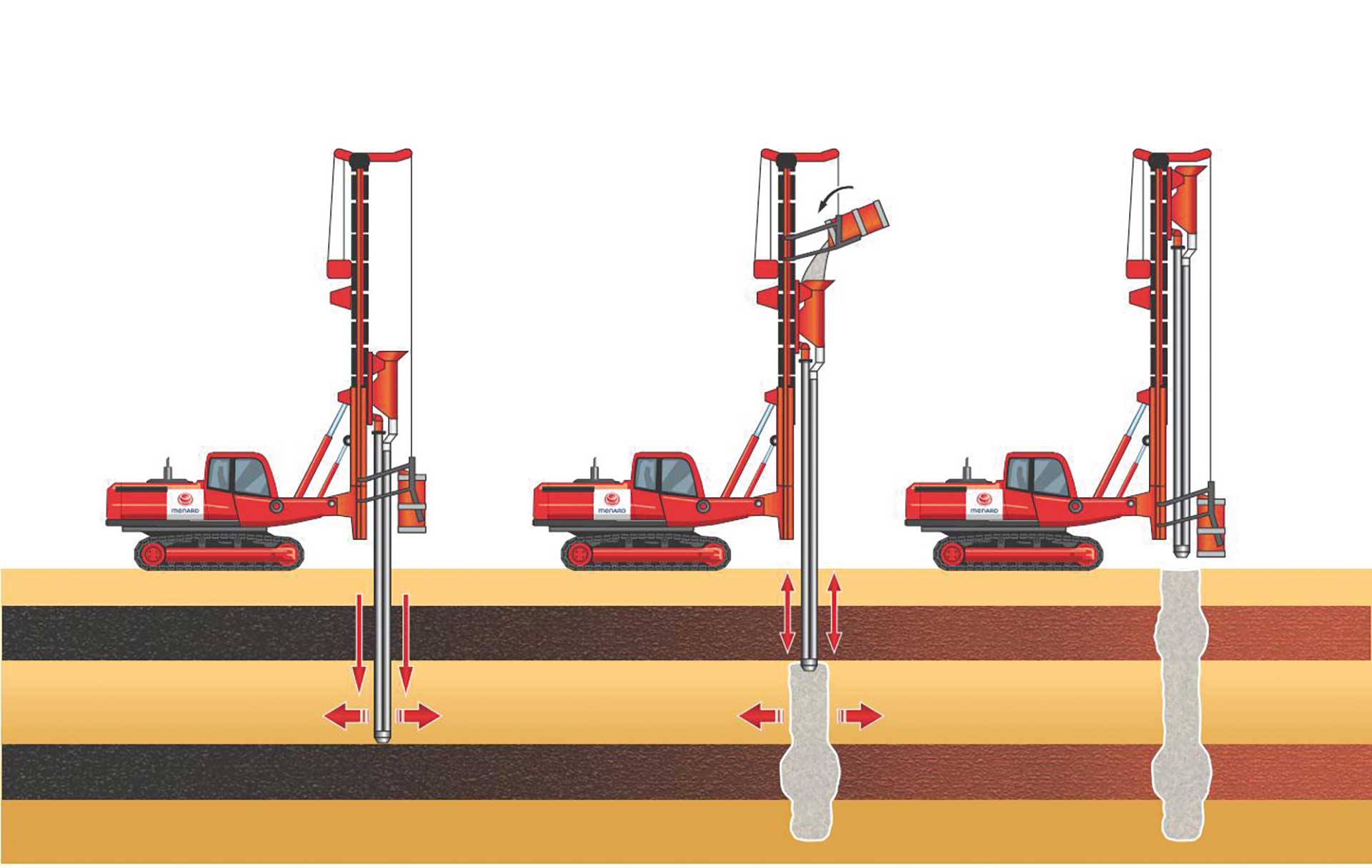

ล trkovรฉ vibrostฤบpy sรบ realizovanรฉ pomocou ลกpeciรกlne navrhnutรฉho hฤบbkovรฉho vibrรกtora umiestnenรฉho na sรบprave, resp. stroji. V zรกvislosti od hฤบbky stฤบpov to mรดลพe byลฅ rรฝpadlo (maximรกlna dฤบลพka pilรณty 7,0 m), vrtnรก sรบprava (maximรกlna dฤบลพka pilรณty 20,0 m) alebo pรกsovรฝ ลพeriav (maximรกlna dฤบลพka pilรณty 40,0 m). Technolรณgia vibrovania sa skladรก z troch hlavnรฝch etรกp:
- ponorenie vibrรกtora โ ponorenie do podloลพia do navrhovanej hฤบbky; tento proces je ฤasto podporovanรฝ prรญvodom stlaฤenรฉho vzduchu, vody alebo zmesi vzduchu a vody,
- plnenie kamenivom,
- zhutnenie kameniva โ pridรกvanรฉ kamenivo je zhutnenรฉ postupne, obvykle v krokoch po 0,5 m.
Vibrรกtor mรดลพe byลฅ umiestnenรฝ aj na vrchu rรบry. Vย tomto prรญpade prechรกdzajรบ vibrรกcie do pรดdy cez rรบru. Tento variant je bezpeฤnejลกรญ vย mรคkkรฝch zeminรกch aย v prรญpade, ak sa vย blรญzkosti nachรกdzajรบ existujรบce budovy.
Na formovanie ลกtrkovรฝch stฤบpov je potrebnรฉ pouลพiลฅ prรญrodnรฉ agregรกty s rรดznou zrnitosลฅou, t. j. ลกtrk, ลกtrkopiesok alebo drvenรฉ kamenivo, ktorรฉho obsah jemnej frakcie je niลพลกรญ ako 5 %. Vย zรกvislosti od pouลพitej metรณdy sa kamenivo dodรกva nรกsypnou rรบrou spojenou s vibrรกtorom (dry bottom feed) alebo z รบrovne pracovnej ploลกiny pozdฤบลพ potrubia vibroflotu (wet top feed). ล trkovรฉ vibrostฤบpy formovanรฉ pomocou hydraulickรฉho alebo elektrickรฉho vibrรกtora dosahujรบ priemer od 40 do 120 cm, s priemernou produktivitou 200 bm za pracovnรบ zmenu.
Technolรณgia ลกtrkovรฝch vibrostฤบpov je vhodnรก pre sรบdrลพnรฉ zeminy v plastickom a mรคkkoplastickom stave (prach, piesฤitรฝ prach, hlina, nehomogรฉnne zeminy) a pre nesรบdrลพnรฉ zeminy, kde je potrebnรฉ zvรฝลกenie priepustnosti zeminy. Pouลพitie technolรณgie v โmladรฝchโ organickรฝch zeminรกch mรดลพe byลฅ spojenรฉ s rizikom vyplavenia alebo vyboฤenia pilรณt. Preto je nevyhnutnรฉ vybraลฅ vhodnรบ zmes, napr. kameniva a cementu.
Pouลพitie vibrovanรฝch ลกtrkovรฝch stฤบpov vedie k celkovรฉmu zlepลกeniu parametrov zeminy, a teda k vรฝraznรฉmu znรญลพeniu celkovรฝch a nerovnomernรฝch sadanรญ. Navyลกe, stฤบpy mรดลพu po inลกtalรกcii plniลฅ funkciu drenรกลพe. รspeลกne sa pouลพรญvajรบ pre zรกklady objektov, ako sรบ sklady, nรกkupnรฉ centrรก, bytovรฉ domy, kontajnerovรฉ terminรกly, cestnรฉ a ลพelezniฤnรฉ nรกsypy a mnohรฉ ฤalลกie.
Typickรฉ zaลฅaลพenie prevzatรฉ ลกtrkovรฝm stฤบpom je 250 kN. Stฤบpy sรบ usporiadanรฉ v ลกtvorcovom alebo trojuholnรญkovom rastri s rozstupom od 1,5 do 3,0 m tak, aby sรบฤiniteฤพ vรฝmeny zeminy bol v rozmedzรญ od 15 do 35 % (obr. 4).
Na predvrtรกvanie mรดลพe byลฅ pouลพitรก technolรณgia CFA alebo technolรณgia roztlรกฤanรฝch pilierov (bez vรฝvrtnรฉho materiรกlu). Vรฝber technolรณgie zรกvisรญ od miestnych geologickรฝch podmienok. Roztlรกฤanรฉ piliere sa realizujรบ ลกpeciรกlnym vrtรกkom, ktorรฝ zeminu roztlรกฤa do strรกn, a tak vytvรกra priestor, ktorรฝ sa nรกsledne vyplnรญ betรณnom, alebo v tomto prรญpade kamenivom.
Budรบcnosลฅ โ boj o ochranu ลพivotnรฉho prostredia
Sklรกdky odpadu
S krรญzou odpadovรฉho hospodรกrstva sa stretรกvame po celom svete. Mnoลพstvo odpadu vyzbieranรฉho na sklรกdkach sa kaลพdรฝm rokom zvyลกuje a nelegรกlne sklรกdky sรบ tลลom v oku nielen pre Eร, ale aj miestne komunity. Nelegรกlne sklรกdky by sa mali odstrรกniลฅ aย vo vลกeobecnosti je potrebnรฉ ฤo najviac znรญลพiลฅ negatรญvny vplyv sklรกdok na ลพivotnรฉ prostredie.
Plochy sklรกdok by sa mali vyฤistiลฅ, mnoลพstvo odpadu vรฝrazne zmenลกiลฅ a moลพnosลฅ infiltrรกcie ลกkodlivรฝch lรกtok do podzemnรฝch vรดd by sa mala obmedziลฅ na minimum. Nestaฤia na to jednoduchรฉ a beลพnรฉ metรณdy, ale pouลพรญvajรบ sa na celom svete vrรกtane vรฝchodoeurรณpskeho trhu โ sanaฤnรฉ รบpravy v kombinรกcii s technolรณgiami geotechnickรฝch spoloฤnostรญ sa dajรบ vyuลพiลฅ v problematike sklรกdok.
Jednou z najjednoduchลกรญch a zรกroveล najefektรญvnejลกรญch metรณd zniลพovania objemu sklรกdok je technolรณgia dynamickรฉho zhutลovania, prispรดsobenรก parametrom konkrรฉtnej sklรกdky. Technolรณgia s nรกzvom Menard Impact Compaction (MIC) umoลพลuje znรญลพiลฅ objem sklรกdky uลพ zhustenej tradiฤnรฝmi metรณdami pribliลพne o 20 %.
Zhutลovanie komunรกlneho odpadu v technolรณgii nรกrazovรฉho zhutลovania MIC je moลพnรฉ vฤaka nรกrazom vysokej kinetickej energie generovanej oceฤพovรฝmi ubรญjaฤmi s hmotnosลฅou pribliลพne 10 รทย 15 t vypustenej z vรฝลกky 5 รท 25 m.
V extrรฉmnych situรกciรกch je moลพnรฉ zvรฝลกiลฅ hmotnosลฅ zhutลovaฤa aj vรฝลกku vypรบลกลฅania. Zakaลพdรฝm sa vลกak tieto hodnoty vyberajรบ individuรกlne podฤพa podmienok v danej lokalite. Okrem toho by sa pred zaฤatรญm prรกc mali analyzovaลฅ ลกpecifikรก sklรกdky, t. j. jej genรฉza, vek, ลกtruktรบra, zloลพenie a stav sklรกdkovanรฉho odpadu.
Na zรกklade vyลกลกie uvedenรฝch informรกciรญ sa urฤia poฤiatoฤnรฉ technickรฉ parametre prรกce a nรกsledne sa na skรบลกobnom poli skontroluje ich sprรกvnosลฅ a prรญpadne sa overia konลกtrukฤnรฉ predpoklady. Ide oย tieto parametre: energia nรกrazu, raster bodov ubรญjania a poฤet opakovanรญ.

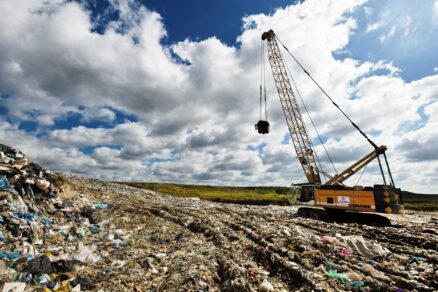

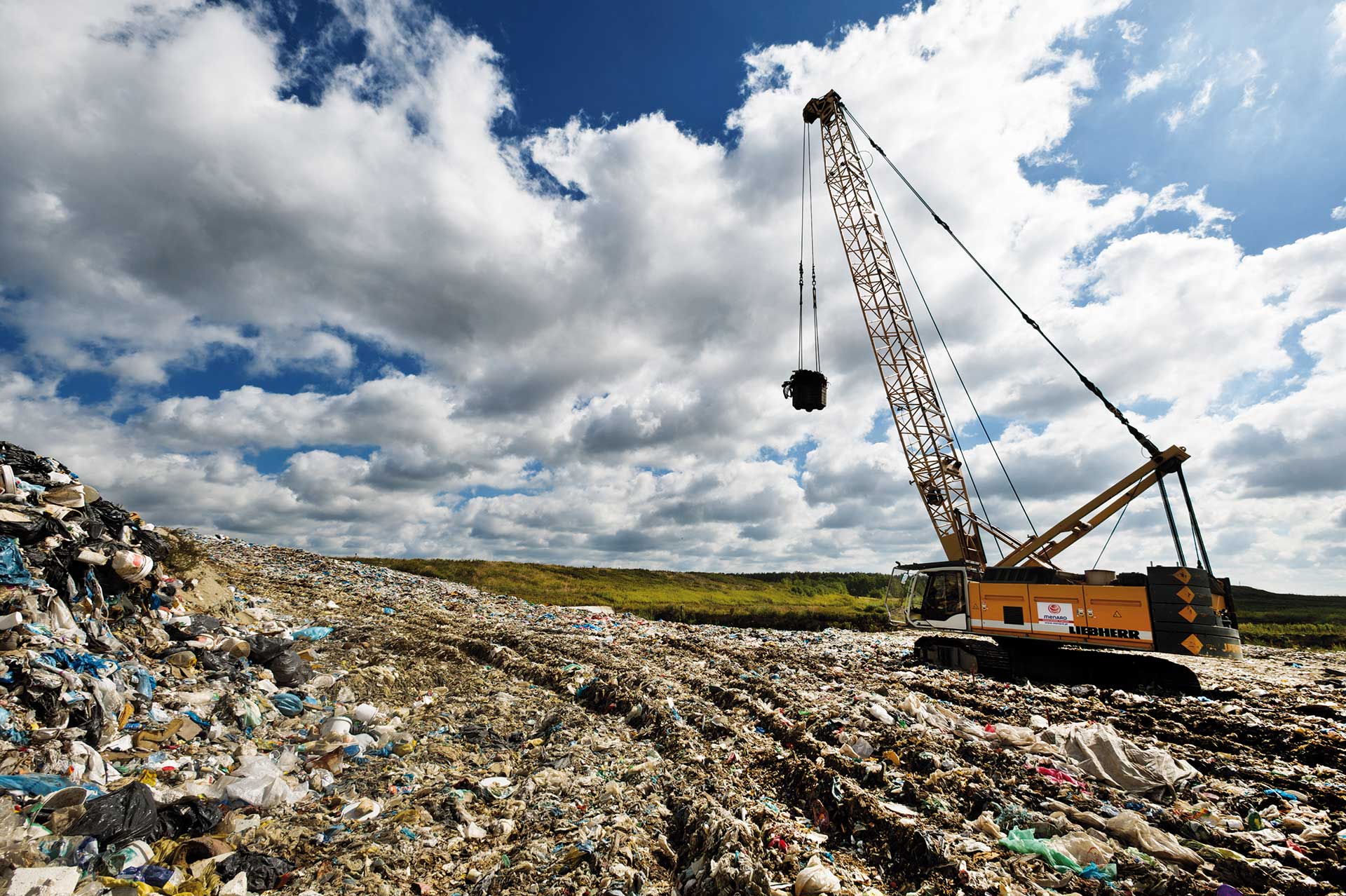

Prรกce sa vykonรกvajรบ pomocou ลฅaลพkรฝch priehradovรฝch ลพeriavov, ktorรฝch charakteristickรฝm znakom je schopnosลฅ zdvรญhaลฅ bremenรก s hmotnosลฅou najmenej 20 t do vรฝลกky min. 15 m. Pรกsovรฝ podvozok priehradovรฝch ลพeriavov umoลพลuje efektรญvny pohyb ลฅaลพkรฝch zariadenรญ po uloลพenom odpade, ktorรฝ bol predtรฝm zhutnenรฝ klasickรฝmi zhutลovaฤmi pouลพรญvanรฝmi na vรคฤลกine sklรกdok.
Najlepลกie technologickรฉ vรฝsledky sa dosahujรบ viacfรกzovรฝm dobรญjanรญm v kombinรกcii s dodatoฤnรฝm zhutลovanรญm medzi jednotlivรฝmi zhutลovacรญmi cyklami s klasickรฝmi zhutลovaฤmi alebo so ลกpecializovanรฝm valcom. Overenie efektรญvnosti a kvality prรกce je moลพnรฉ vฤaka geodetickรฝm meraniam plochy sklรกdky pred a po zhutnenรญ (obr. 5).
Sanรกcia a likvidรกcia kontaminovanej pรดdy
Dynamickรฝ rozvoj stavebnรญctva v poslednรฝch rokoch spรดsobil, ลพe poฤet atraktรญvnych pozemkov bez priemyselnej minulosti vรฝrazne klesol. To vลกak neznamenรก, ลพe limit pozemkov vhodnรฝch na novรบ vรฝstavbu sa vyฤerpal a investiฤnรฝ proces sa zastavil. Tรกto situรกcia vyvolala potrebu vzniku dcรฉrskej spoloฤnosti REMEA, ktorรก sa zaฤala zaoberaลฅ prรกve tรฝmito problรฉmami.
Kontaminovanรก pรดda predstavuje dรดleลพitรฝ problรฉm pre priemyselnรฝ a regionรกlny rozvoj. REMEA ponรบka nielen environmentรกlne, geologickรฉ a geotechnickรฉ ลกtรบdie, ale aj sanรกciu kontaminovanรฝch lokalรญt vrรกtane riadenia procesu odstraลovania kontaminovanej zeminy aย nรกslednej revitalizรกcie krajiny. Vฤaka komplexnรฉmu zameraniu spoloฤnosti moลพno potom stavebnรฉ projekty realizovaลฅ na ฤistom a bezpeฤnom terรฉne. V prรญpade bรฝvalรฝch priemyselnรฝch areรกlov sa realizuje revitalizรกcia aj adaptรกcia na novรฝ poลพadovanรฝ stav.
Sanรกcia kontaminovanej pรดdy alebo pozemku spoฤรญva v obnovenรญ jeho kvality na poลพadovanรบ รบroveล noriem. V zรกvislosti od potrieb a podmienok mรดลพe byลฅ sanรกcia technickรก, biologickรก alebo technicko-biologickรก. Je to proces, ktorรฉho cieฤพom je obnoviลฅ alebo pridaลฅ รบลพitkovรบ ฤi prรญrodnรบ hodnotu znehodnotenej, resp. zdevastovanej pรดde. Proces rekultivรกcie pรดdy pozostรกva z troch zรกkladnรฝch typov ฤinnostรญ:
- Technickรฉ kroky spojenรฉ s urฤenรญm reliรฉfu terรฉnu a vodnรฝch podmienok v najvhodnejลกom usporiadanรญ pre zamรฝลกฤพanรบ plodinu alebo budรบce vyuลพitie.
- Kroky zameranรฉ na zaฤatie pรดdotvornรฝch procesov v degradovanej pรดde prostrednรญctvom detoxikรกcie pรดdy a vytvorenia vrstvy vhodnej na tvorbu pรดdy.
- Technicko-biologickรฉ kroky spojenรฉ so zavรกdzanรญm vegetรกcie s prihliadnutรญm na poradie (sukcesiu) druhov od pionierskych po cieฤพovรฉ rastliny.
Cieฤพom tรฝchto krokov je ฤo najviac obnoviลฅ:
- pรดvodnรฝ stav a fyzikรกlne, mechanickรฉ a chemickรฉ vlastnosti umoลพลujรบce vyuลพitie pรดdy na stavebnรฉ รบฤely
- pรดvodnรฉ biologickรฉ a chemickรฉ vlastnosti umoลพลujรบce vyuลพitie pรดdy na poฤพnohospodรกrsku a lesnรญcku vรฝrobu,
- pรดvodnรฉ rekreaฤnรฉ hodnoty.
Spoloฤnosลฅ REMEA pouลพรญva inovatรญvne metรณdy ฤistenia ลพivotnรฉho prostredia in-situ a ex-situ, ktorรฉ prispรดsobuje individuรกlnym potrebรกm klienta, stavu pรดdy a vodnรฉho prostredia. Sรบ to naprรญklad:
- environmentรกlne (sozologickรฉ), geologickรฉ a geotechnickรฉ ลกtรบdie,
- sanรกcia kontaminovanรฝch lokalรญt (vrรกtane pรดdy, podzemnej vody, sedimentov),
- ฤistenie priemyselnรฝch rybnรญkov a nรกdrลพรญ v miestach ลฅaลพby,
- odbornรฉ poradenstvo.
Zaoberรก sa tieลพ ฤistenรญm podzemnรฝch a povrchovรฝch vรดd. Rekultivuje a revitalizuje postindustriรกlne a degradovanรฉ oblasti, zaoberรก sa obehovรฝm hospodรกrstvom (vrรกtane odpadovรฉho hospodรกrstva), ฤistรญ jazerรก a rybnรญky od zneฤisลฅujรบcich lรกtok prรญtomnรฝch vo vode a v sedimentoch dna.
Okrem toho spoloฤnosลฅ poskytuje sluลพby stavebnรฉmu priemyslu a stรกva sa jednรฝm z โรบฤastnรญkov stavebnรฉho procesuโ, najmรค v poฤiatoฤnej fรกze poฤas vรฝkopovรฝch prรกc. Zaoberรก sa odpadom (170504), t. j. ฤistou zeminou, hluลกinou z membrรกnovรฝch stien a tieลพ nebezpeฤnรฝm odpadom (170503*), ktorรฝ obsahuje chemickรฉ zaลฅaลพenie.

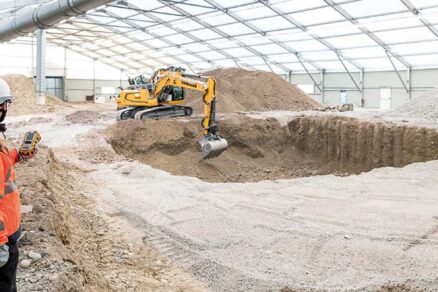

Mimoriadne dรดleลพitรบ prรกcu vykonรกva aj pre vรฝrobnรฝ priemysel, kde odvodลuje povรฝrobnรฉ kaly, regeneruje starรฉ povรฝrobnรฉ usadzovacie nรกdrลพe a spracรบva odkaliskรก pranรญm a odvodลovanรญm (obr. 6).
Existuje veฤพa spรดsobov, ako zlepลกiลฅ plochu sklรกdok a kontaminovanรฉ terรฉny, aby sa vrรกtili spรคลฅ do spoloฤnosti. Novรฉ technolรณgie a moลพnosti prinรกลกajรบ aj do tejto ฤasti odvetvia zmeny, ktorรฉ nรกs posรบvajรบ spรคลฅ do zelenรฉho prostredia.
TEXT: Ing. Viktรณria Duda Petkovรก
FOTO: Agnieszka Tomczyk, Lukรกลก Rieger
