Kladenie nosných prekladov z pórobetónu: Takto sa vyhnete chybám
Časopis Stavebné materiály
Nosný pórobetónový preklad je určený na preklenutie otvorov v nosných a nenosných stenách. Vhodnosť jeho použitia je nevyhnutné staticky posúdiť. Na preklenutie otvorov sa použije nosný pórobetónový preklad s príslušnou dĺžkou a šírkou, čím sa vytvorí nadpražie s minimálnou výškou 250 mm.

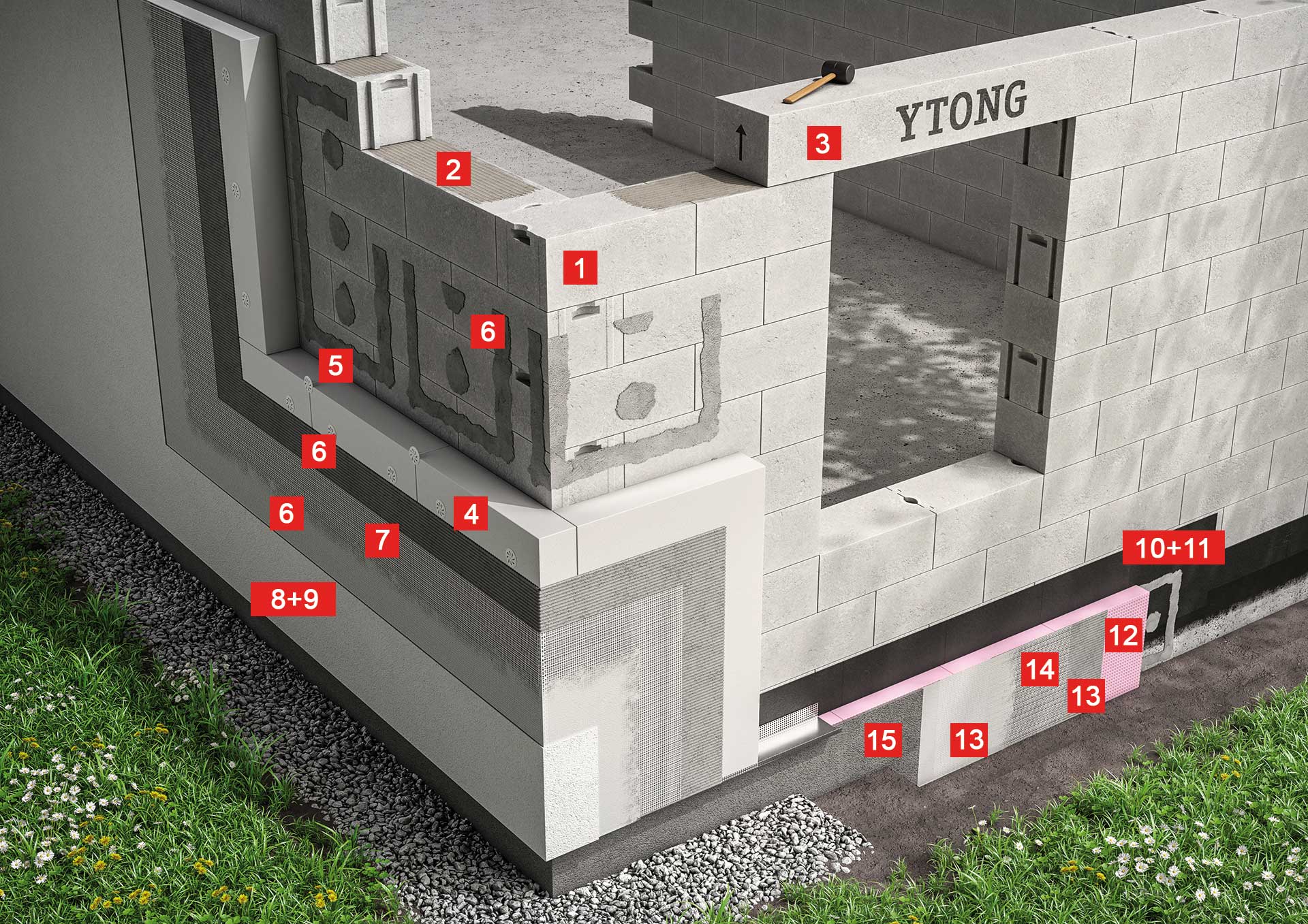

Detail osadenia nosného prekladu na obvodové murivo
1 – Murovacia tvárnica – Ytong P2-400 štandard 300 mm (s profilovaním: pero + drážka, úchopové kapsy)
2 – Lepiaca malta – Ytong lepiaca malta
3 – Nosný preklad – Ytong
4 – Tepelnoizolačné dosky – ST LINE EPS 70F, hrúbka 150 mm, alternatívne Isover EPS 70F, hrúbka 150 mm
5 – Kotva tepelnoizolačného systému – Top Kraft FI10P220 (tanierová rozperka s plastovým tŕňom)
6 – Lepiaca a stierková hmota – ST LINE W300, 25 kg
7 – Výstužná sieťovina – ST LINE OMFA, 145 g
8 – Penetračný náter – weber 700, 20 kg, alternatívne 5 kg
9 – Fasádna omietka – weberpas nova S, 30 kg
10 – Penetračný náter – Icopal Primer Classic, 9 kg
11 – Asfaltovaný hydroizolačný pás – ST LINE V 60 S 35, 10 m2/balík
12 – Tepelnoizolačná doska – Austrotherm XPS TOP, hrúbka 100 mm
13 – Lepiaca vrstva – ST LINE W300, 25 kg
14 – Výstužná sieťovina – ST LINE OMFA, 145 g
15 – Povrchová úprava sokla – weberpas mozaiková omietka 1040, 20 kg
Pred kladením nosných prekladov sa prekontrolujú a pomocou doskovej rašple upravia rovinnosť a výška ložných plôch muriva, na ktoré sa budú preklady klásť. Vyrovnajú sa ostenia otvorov, prípadne sa odstránia vyčnievajúce perá v tvárniciach. Ložná plocha prekladu musí byť rovná, bez nečistôt. Preklad musí ležať na celistvej tvárnici, nie na dĺžkových odrezkoch. Na tvárniciach, ktoré budú tvoriť podklad pod prekladom, sa označí miesto uloženia prekladu.
Minimálna dĺžka uloženia je 175 až 250 mm od okraja otvoru, v závislosti od typu prekladu. Nosný preklad sa kladie z lešenia alebo žeriavom. Pred jeho uložením je potrebné skontrolovať, či nie je poškodený. Na úložnú plochu sa nanesie tenkovrstvová murovacia malta v rovnakej hrúbke ako pri murovaní tvárnic.
Ložná plocha sa očistí a murárskou lyžicou so zubom 5 mm sa nanesie murovacia malta. Maltu je potrebné naniesť na zvislú aj vodorovnú plochu v mieste, kde bude uložený preklad. To znamená na tvárnicu pod prekladom aj vedľa neho.
Preklad ukladajú na dané miesto dvaja pracovníci, pričom treba dbať na to, aby šípka nakreslená na čele nosného prekladu smerovala nahor a nadpis bol v príslušnej polohe správne čitateľný. Po uložení sa upraví umiestnenie prekladu tak, aby bol rovnako uložený na obidvoch koncoch. Následne sa skontroluje správnosť jeho uloženia aj vo zvislom smere. Prípadné nerovnosti sa skorigujú poklepaním gumeným kladivom.
Čo budete potrebovať
Nosný preklad
- Ytong – nosný preklad – rozmery (š × v): 200 × 249, 250 × 249, 300 × 249 a 375 × 249 mm, dĺžka: 1 250, 1 500, 1 750 , 2 000, 2 250 a 2 500 mm, ks od 90,91 €
Tenkovrstvová murovacia malta
- Ytong lepiaca malta – papierové vrece, 17 kg 10,54 €
Náradie a pomôcky
- dosková rašpľa alebo hoblík
- plastové vedro
- elektrické miešadlo
- zubová naberačka
- vodováha
- gumené kladivo
- lešenie, žeriav
POZOR!
Vhodné preklady
- Použiť možno len nosné preklady, ktoré majú vlastnosti určené výrobcom a nie sú poškodené.
Dĺžka a prierez prekladu
- Preklady sa nesmú skracovať, ani ich prierez nie je dovolené upravovať. Typ prekladu zodpovedajúci danej hrúbke muriva a svetlosti otvoru je uvedený v tabuľke výrobcu.

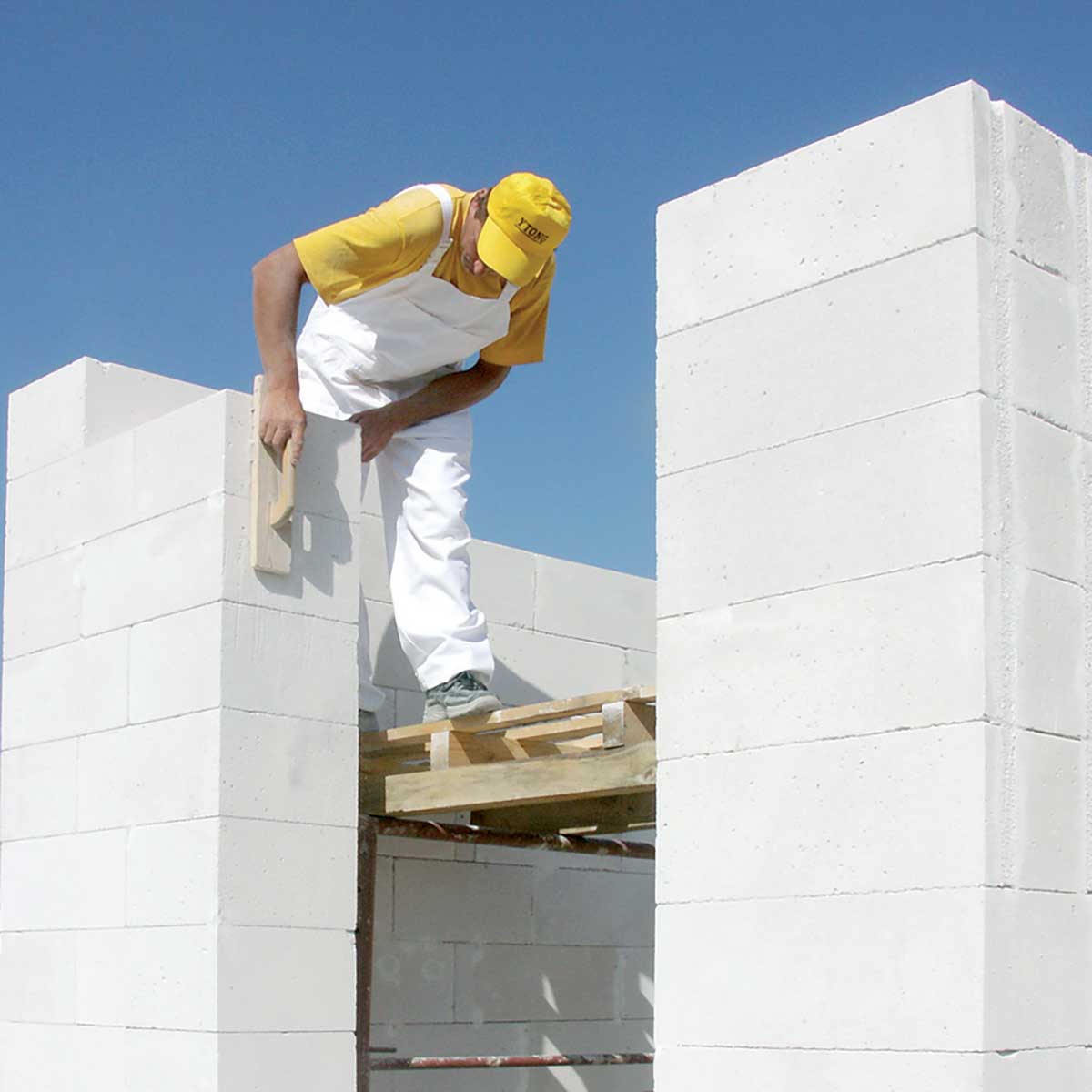

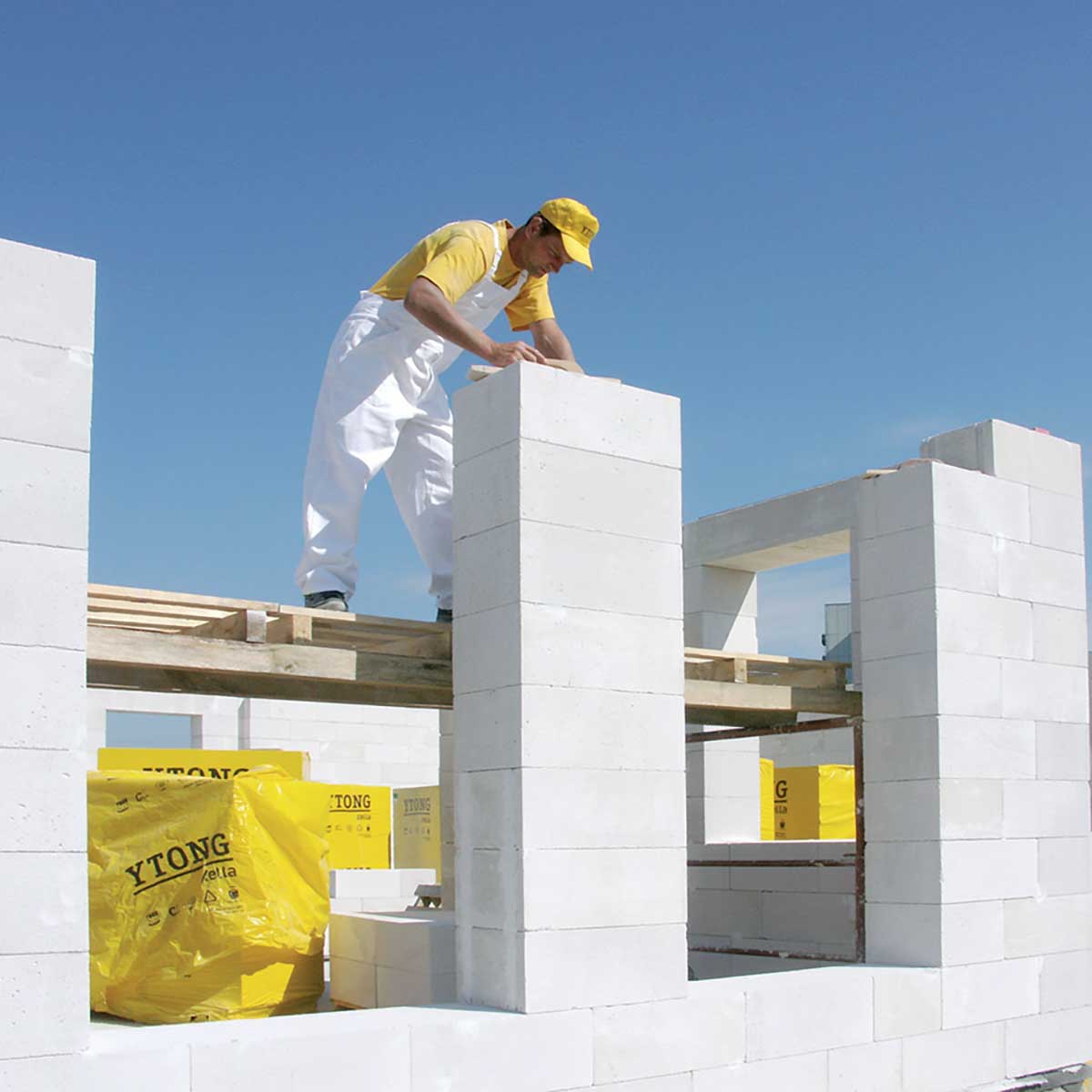

Pred kladením nosných prekladov sa prekontrolujú a pomocou doskovej rašple alebo hoblíkom upravia rovinnosť a výška ložných plôch muriva, na ktoré sa budú preklady klásť. | Zdroj: spracované v spolupráci s firmou Xella

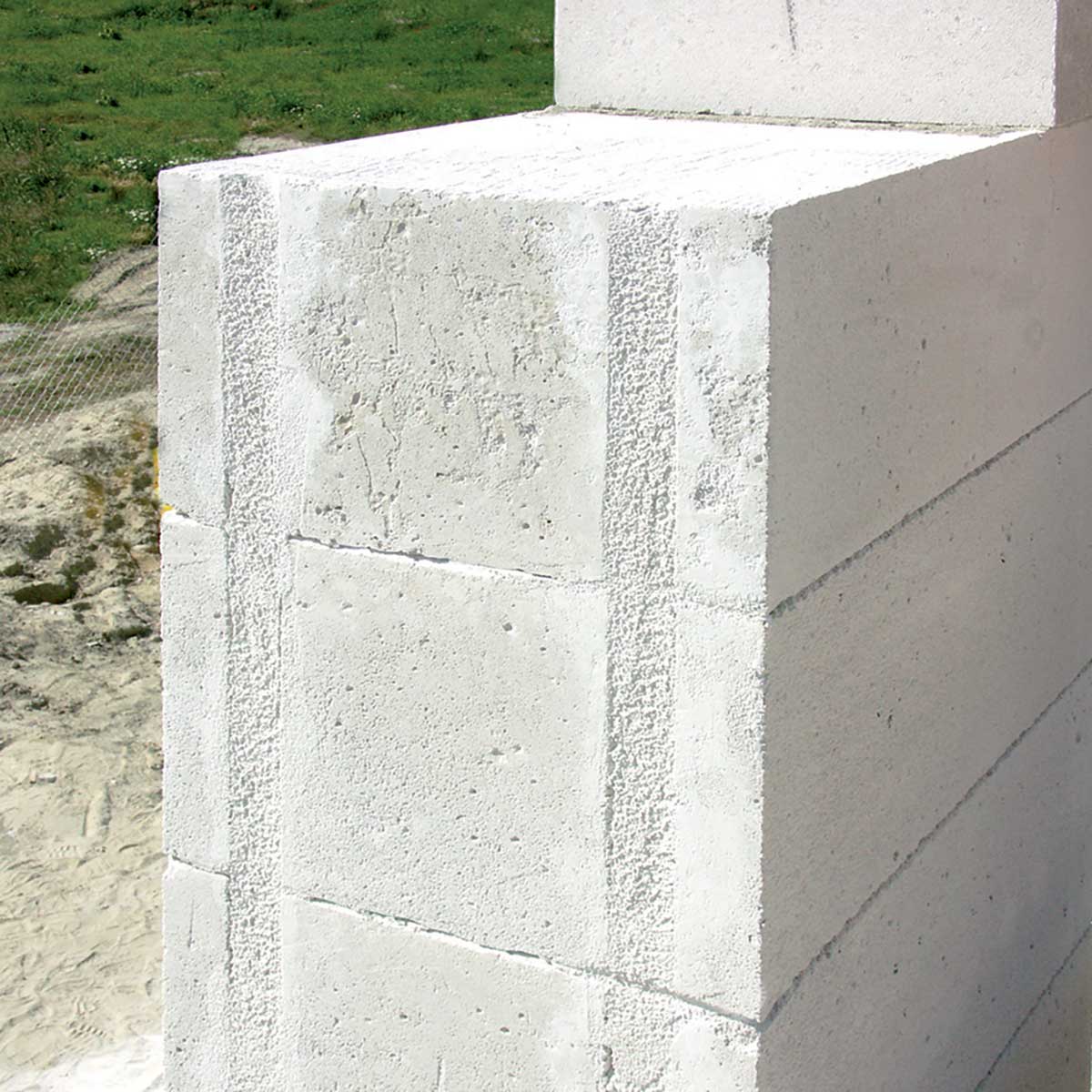

Vyrovnajú sa ostenia otvorov, prípadne sa odstránia vyčnievajúce perá tvárnic. | Zdroj: spracované v spolupráci s firmou Xella
Ložná plocha prekladu musí byť rovná, bez nečistôt. Preklad musí ležať na celistvej tvárnici, nie na dĺžkových odrezkoch. | Zdroj: spracované v spolupráci s firmou Xella

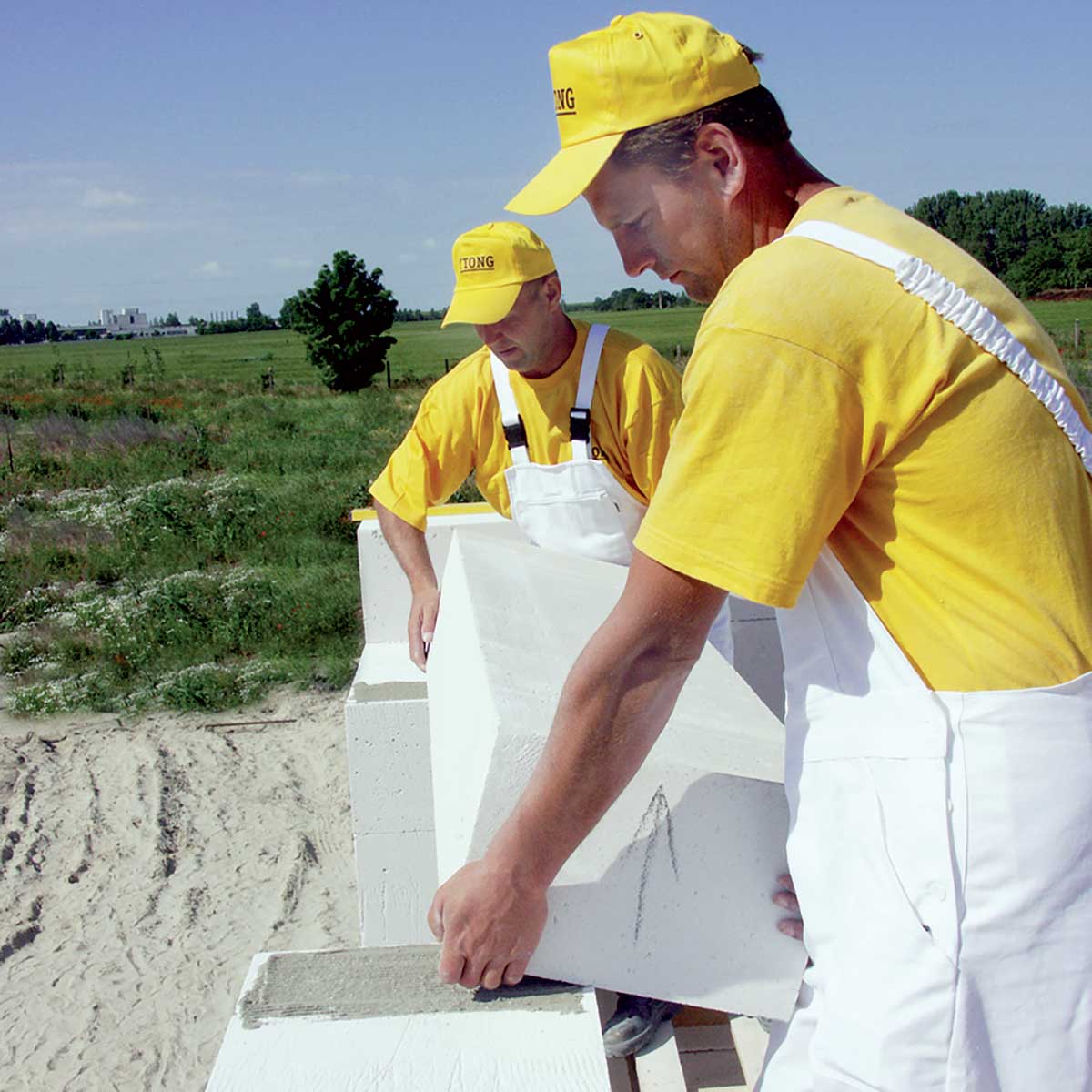

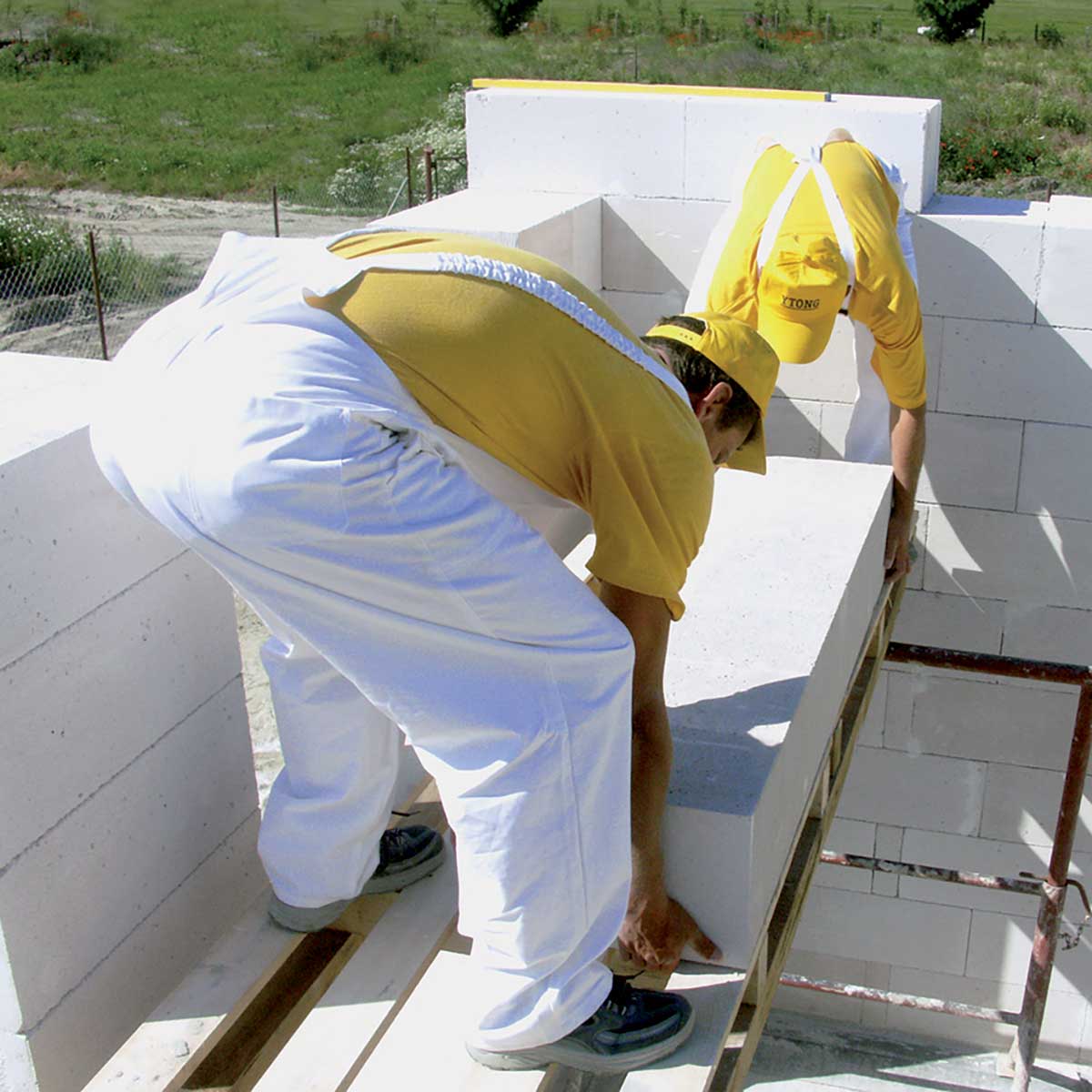

Nosný preklad sa kladie z lešenia alebo žeriavom. Pred jeho uložením je potrebné skontrolovať, či nie je poškodený. | Zdroj: spracované v spolupráci s firmou Xella

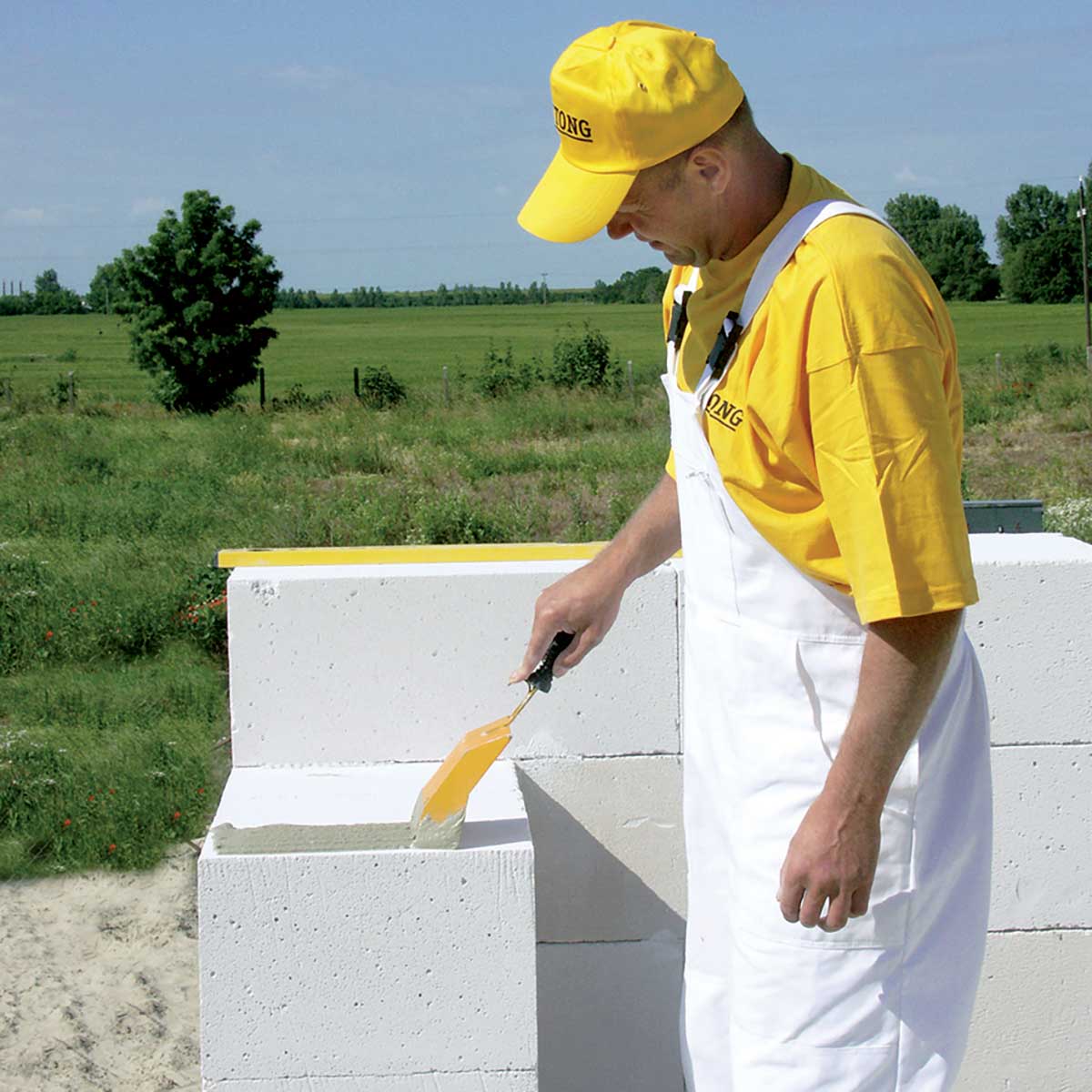

Na úložnú plochu sa nanesie tenkovrstvová murovacia malta v rovnakej hrúbke ako pri murovaní tvárnic. Malta sa nanáša murárskou lyžicou so zubom 5 mm na hladkú stranu presnej tvárnice. | Zdroj: spracované v spolupráci s firmou Xella

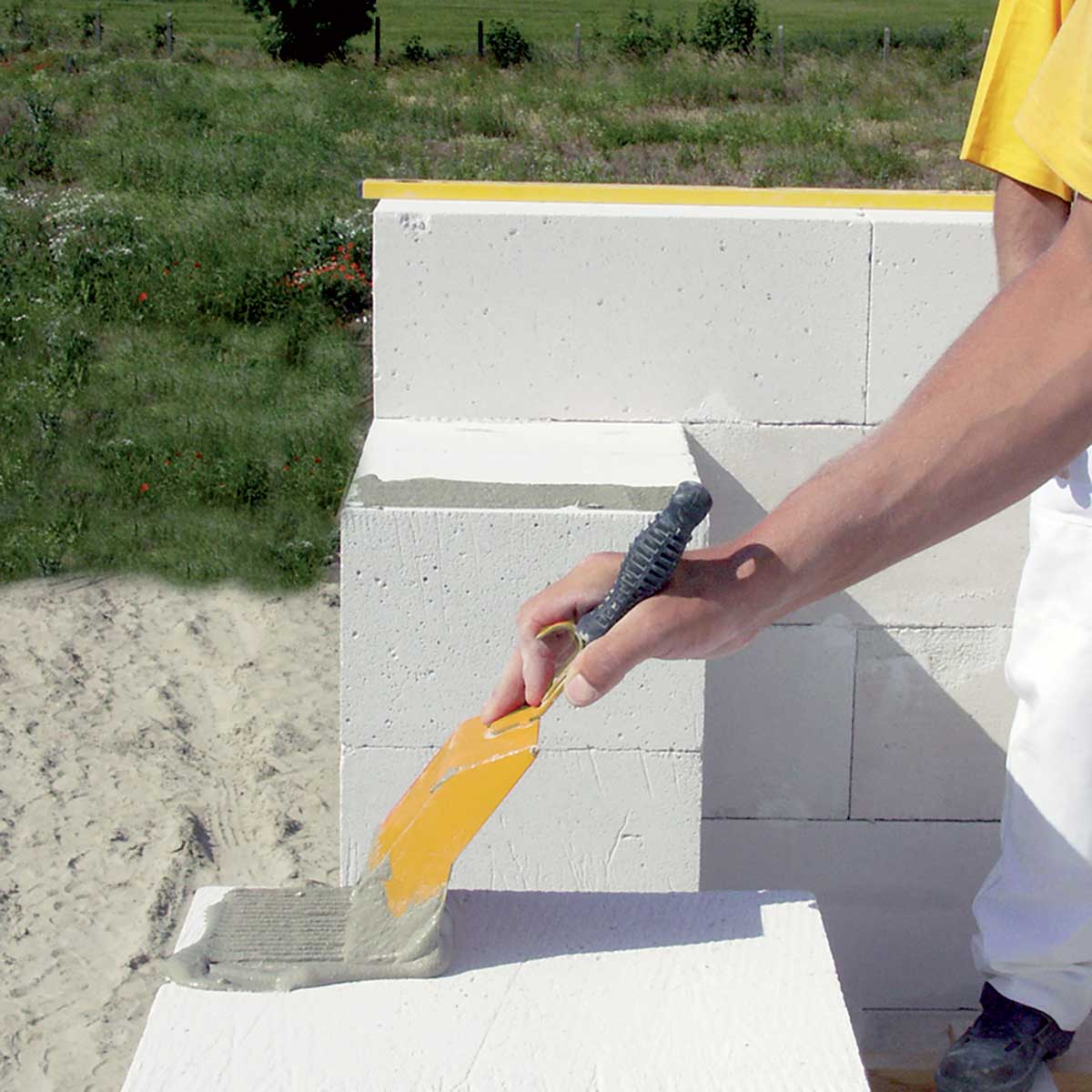

Malta sa nanesie v dĺžke, ktorá zodpovedá dĺžke uloženia prekladu, na obidve strany pripraveného otvoru. Minimálna dĺžka uloženia nosného prekladu na tvárnici závisí od jeho dĺžky (min. 175 mm pri dĺžke prekladu 1 250 mm, min. 200 mm pri dĺžke 1 500 až 2 000 mm, min. 225 mm pri dĺžke 2 250 mm a min. 250 mm pri dlhších prekladoch). | Zdroj: spracované v spolupráci s firmou Xella
Zmes tenkovrstvovej malty sa vysype za stáleho miešania do 30-litrovej plastovej nádoby s vodou (približne 5 až 6 l) a mieša sa elektrickým miešadlom, až kým nevznikne vláčna pastová hmota. Zmes sa nechá 5 min. odležať a opätovne sa premieša. Malta sa nanáša zubovou naberačkou na hladkú stranu presnej tvárnice. Je spracovateľná počas 4 h.

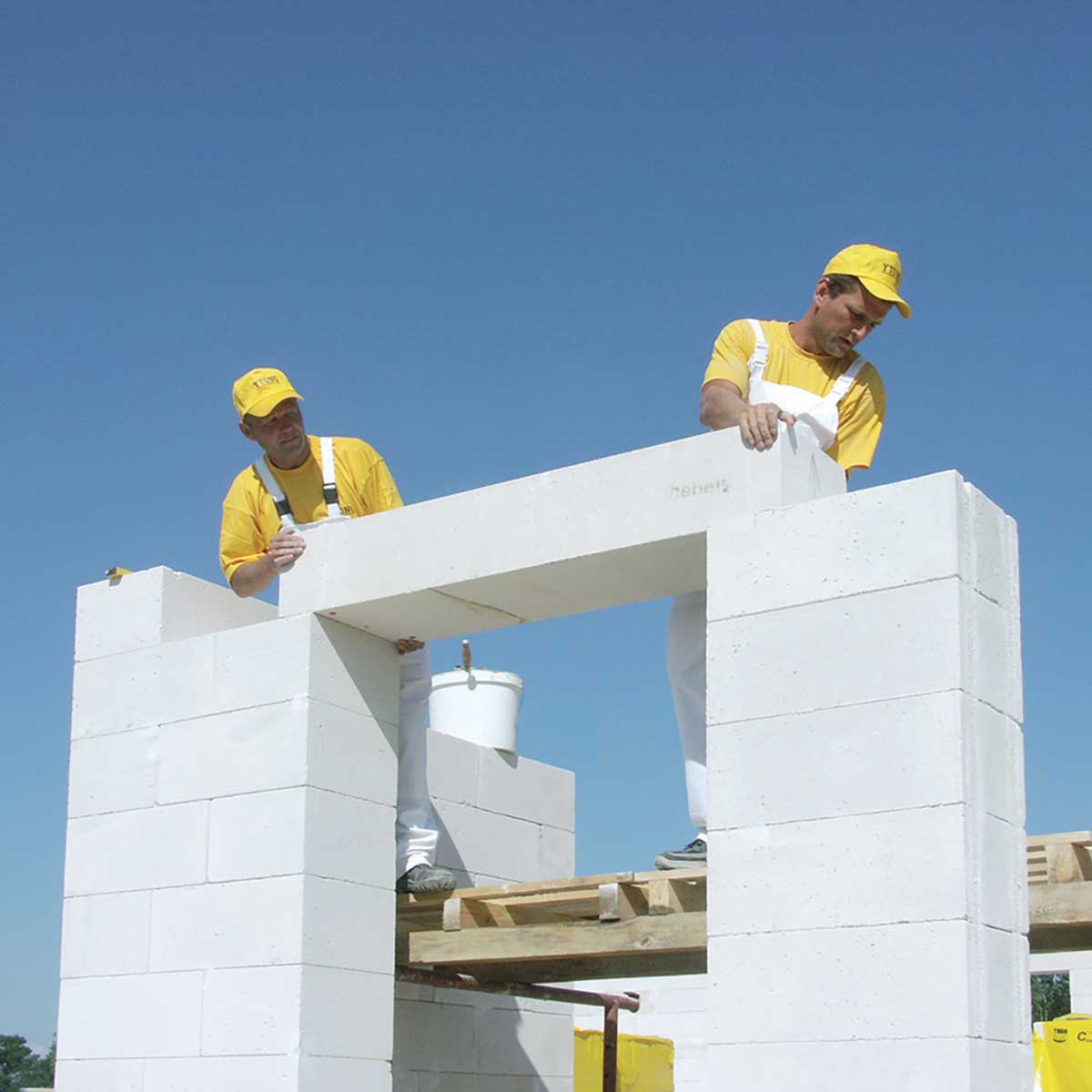

Preklad uložia dvaja pracovníci, pričom treba dbať na to, aby šípky nakreslené na čele nosného prekladu smerovali nahor a nápis bol správne čitateľný. | Zdroj: spracované v spolupráci s firmou Xella

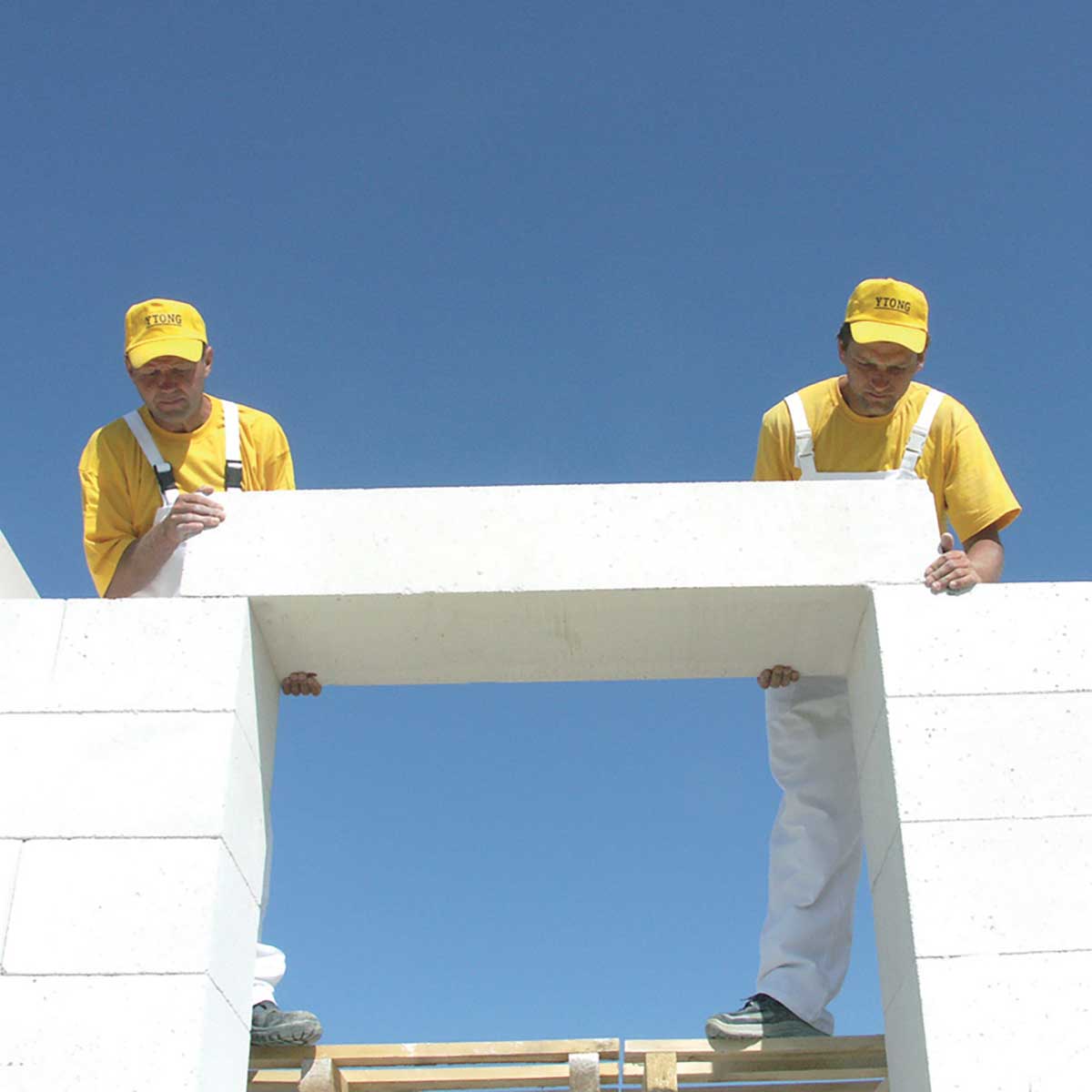

Po uložení sa skontroluje vodováhou a upraví poloha prekladu tak, aby bol uložený v rovnakej výške na obidvoch koncoch. | Zdroj: spracované v spolupráci s firmou Xella
Následne sa skontroluje správnosť uloženia nosného prekladu aj vo zvislom smere. | Zdroj: spracované v spolupráci s firmou Xella

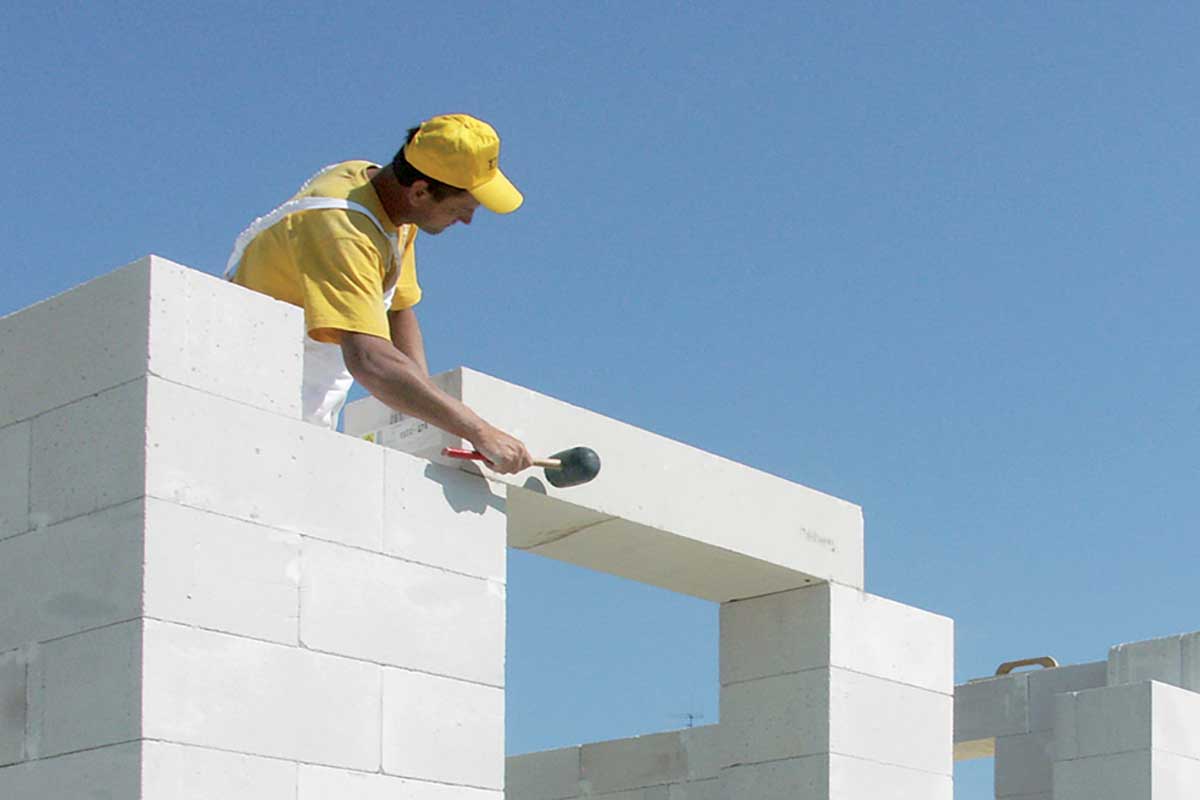

Prípadné nerovnosti sa skorigujú poklepaním gumeným kladivom. Polohu prekladu možno korigovať do 5 min. od nanesenia malty. | Zdroj: spracované v spolupráci s firmou Xella

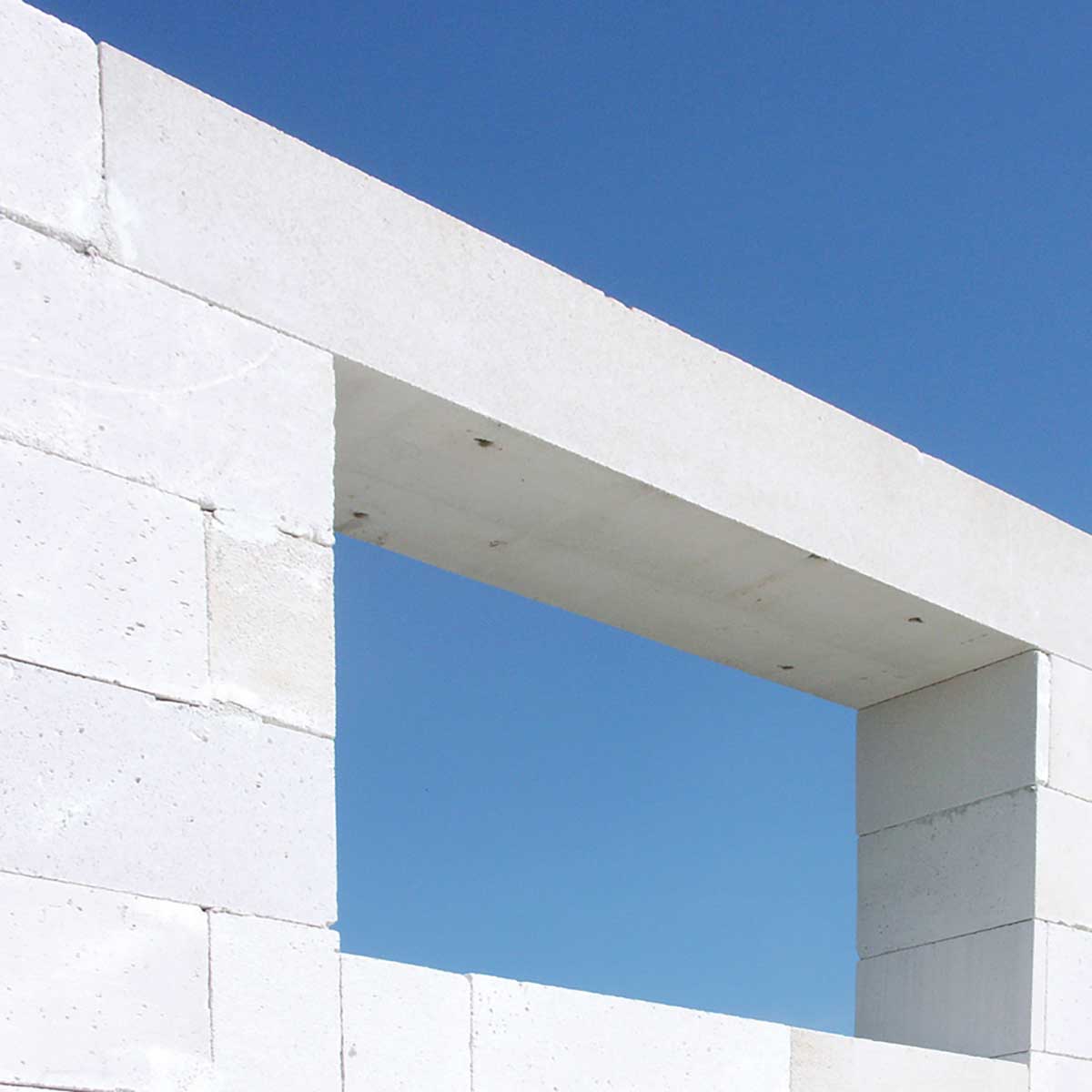

Správne zabudovaný preklad má ložnú škáru s rovnakou hrúbkou ako murivo (1 až 3 mm), pričom jeho uloženie na murive môže byť aj väčšie ako 250 mm. | Zdroj: spracované v spolupráci s firmou Xella
Zvyšky malty, ktoré sa dostali mimo ložnej škáry, sa musia v rovnaký deň ostro stiahnuť a nesmú sa zamazávať.
TEXT A FOTO: spracované v spolupráci s firmou Xella
VIZUALIZÁCIA: Mgr. art. Ján Malík
