Stavebnรก akustika rozliลกuje niekoฤพko spรดsobov ลกรญrenia zvuku stavebnou konลกtrukciou. Zvuk sa ลกรญri vzduchomยญ, priฤomยญยญ akustickรฉ vlny prenรกลกanรฉ vzduchom dopadajรบ na konลกtrukciu aย sรบ ลˆou pohlcovanรฉ alebo odrรกลพanรฉ, prรญpadneยญ ฤiastoฤneยญ pohltenรฉ aย ฤiastoฤne odrazenรฉ. ฤŽalej zvuk vznikรก mechanickรฝm pรดsobenรญm na povrch konลกtrukcie, aย to hlavneยญ na vodorovnรฝchยญ konลกtrukciรกch, ako sรบ stropy aย podlahy. Napokon sa zvukovรฉ vlny ลกรญria vย konลกtrukciรกch aย technickรฝchยญ zariadeniachยญ budov (ide oย prevรกdzkovรฉ hluky vย potrubiach, hluk zย premรกvky vรฝลฅahu, zo zatvรกrania dverรญ, chรดdze po schodoch aย pod.).

Zรกkladnรฉ akustickรฉ veliฤiny

ฤŒiniteฤพ zvukovej pohltivosti
Je to pomer zvukovej energie pohltenej plochou kย zvukovej energii dopadajรบcej na tรบto plochu. ฤŒiniteฤพ zvukovej pohltivosti ฮฑ (ako bezrozmernรฉ ฤรญslo) sa pohybuje vย hodnotรกch 0 aลพ 1. Ak sa ฮฑ rovnรก 1, vลกetka dopadajรบca zvukovรก energia je pohltenรก. Ak sa ฮฑ rovnรก 0, vลกetka zvukovรก energia sa odrรกลพa aย ide oย dokonalรบ odrazovรบ plochu.

Vzduchovรก nepriezvuฤnosลฅ konลกtrukciรญ
Tรฝmto pojmom oznaฤujeme schopnosลฅ deliacej konลกtrukcie prenรกลกaลฅ alebo tlmiลฅ akustickรฝ vรฝkon dopadajรบci na tรบto konลกtrukciu zย miesta zdroja zvuku do chrรกnenej miestnosti. Vzduchovรก nepriezvuฤnosลฅ sa vyjadruje stupลˆom vzduchovej nepriezvuฤnosti R (dB). Je zรกvislรก od hrรบbky aย objemovej hmotnosti konลกtrukcie, na ktorรบ zvuk dopadรก. Viacvrstvovรฉ konลกtrukcie stien aย prieฤok zย rรดznych typov materiรกlov preto zvyลกujรบ nepriezvuฤnosลฅ deliacej konลกtrukcie.

Krokovรก nepriezvuฤnosลฅ
Krokovรก nepriezvuฤnosลฅ je vlastnosลฅ podlahovej (resp. stropnej) konลกtrukcie, ktorรก zabraลˆuje prenosu tzv. krokovรฉho hluku vznikajรบceho vย dรดsledku chรดdze. Krokovรก nepriezvuฤnosลฅ je danรก indexom hladiny akustickรฉho tlaku normalizovanรฉho krokovรฉho hluku Lโ€™nw (dB). Vplyv podlahovej konลกtrukcie na celkovรบ eliminรกciu krokovรฉho hluku je moลพnรฉ vyjadriลฅ pomocou indexu zlepลกenia krokovej nepriezvuฤnosti, ktorรฝ je rozdielom medzi hladinou krokovej nepriezvuฤnosti stropu sย podlahovou konลกtrukciou aย hladinou krokovej nepriezvuฤnosti stropu bez podlahovej konลกtrukcie.

Technickรก norma

Vย Slovenskej republike platรญ STN 73ย 05ย 32: Akustika โ€“ Hodnotenie zvukovoizolaฤnรฝch vlastnostรญ budov aย stavebnรฝch konลกtrukciรญ โ€“ Poลพiadavky. Vย nej sรบ stanovenรฉ aj poลพiadavky na zvukovรบ izolรกciu jednotlivรฝch priestorov vย budovรกch aย ich konลกtrukฤnรฝch prvkov (stien, dverรญ, stropov atฤ.).

Akustickรฉ rieลกenie podlahovรฝch konลกtrukciรญ
Kvalitnรก podlaha musรญ maลฅ takรบ materiรกlovรบ aย konลกtrukฤnรบ skladbu, ktorรก zabrรกni ลกรญreniu zvuku. Zo stavebnรฉho hฤพadiska to znamenรก, ลพe strop sย podlahou, ktorรฝ oddeฤพuje miestnosti nad sebou, musรญ zamedziลฅ prenikaniu zvuku ลกรญriaceho sa vzduchom aย musรญ utlmiลฅ zvuky vznikajรบce na podlahe. Vย prvom prรญpade ide oย vzduchovรบ nepriezvuฤnosลฅ aย vย druhom prรญpade hovorรญme oย krokovej nepriezvuฤnosti.

Vzduchovรก nepriezvuฤnosลฅ
Vzduchovรบ nepriezvuฤnosลฅ moลพno zlepลกiลฅ hlavne zvรฝลกenรญm hmotnosti celej podlahovej konลกtrukcie, ฤo vย praxi znamenรก realizovaลฅ ลฅaลพkรฉ podlahy. Najฤastejลกie sรบ dva druhy tzv. plรกvajรบcich podlรกh: ฤพahkรฉ alebo ลฅaลพkรฉ. Rozdiel medzi nimi je vย hmotnosti roznรกลกacej plochy, ktorรก sa ukladรก priamo na tepelnoakustickรบ izolรกciu. Vย prรญpade ลฅaลพkej plรกvajรบcej podlahy je roznรกลกacou plochou liata betรณnovรก vrstva, pri ฤพahkej plรกvajรบcej podlahe sa roznรกลกacia vrstva vytvรกra zย montovanรฝch veฤพkoploลกnรฝch dosiek vzรกjomne pevne spojenรฝch, ktorรฉ musia preniesลฅ aย rozloลพiลฅ predpokladanรฉ zaลฅaลพenie na podlahu. Vzduchovรบ neprieยญzvuฤnosลฅ podlahy zlepลกuje najmรค zvรฝลกenie objemovej hmotnosti roznรกลกacej vrstvy.

Mieru odhluฤnenia zรกsadne ovplyvลˆuje izolaฤnรฝ materiรกl so sprรกvnym pomerom pevnosti aย pruลพnosti. Preto sa na izolรกciu podlรกh pouลพรญvajรบ zย vlรกknitรฝch izolรกciรญ dosky strednej objemovej hmotnosti, ktorรฉ dokรกลพu preniesลฅ zaลฅaลพenie aย sรบฤasne redukujรบ ลกรญrenie zvuku. Kย sprรกvnej funkcii plรกvajรบcich podlรกh prispieva osadenie izolaฤnรฝch okrajovรฝch pรกsov zย minerรกlnej vlny po obvode celej podlahy vย mieste styku so stenami. Akustickรก aย zรกroveลˆ tepelnoizolaฤnรก vrstva zย minerรกlnych vlรกkien sa vลกak musรญ navrhnรบลฅ vย dostatoฤnej hrรบbke aย zย vรฝrobkov urฤenรฝch ลกpeciรกlne na podlahy. Jej hrรบbka pri podlahรกch na prรญzemรญ musรญ byลฅ minimรกlne 50โ€‰mm, pri podlahรกch medzi podlaลพiami minimรกlne 40 mm.

Krokovรก nepriezvuฤnosลฅ
Krokovรก nepriezvuฤnosลฅ je schopnosลฅ podlahovej konลกtrukcie tlmiลฅ hluk, ktorรฝ vznikรก pri mechanickรฝch nรกrazoch na jej povrchu (naprรญklad pri chรดdzi alebo nรกhodnom nรกraze predmetov) aย ลกรญri sa ako vlnenie do nadvรคzujรบcich konลกtrukciรญ kย podlahe. Tento problรฉm sa rieลกi uloลพenรญm zvukovej izolรกcie medzi nรกลกฤพapnรบ vrstvu aย nosnรบ stropnรบ konลกtrukciu. Najฤastejลกie sa pouลพรญva izolรกcia zย ฤadiฤovej vlny alebo polystyrรฉnu. Minerรกlnovlรกknitรก izolรกcia sa musรญ pri zabudovanรญ chrรกniลฅ pred mechanickรฝm poลกkodenรญm aย pred navlhnutรญm PE fรณliou pri betรณnovanรญ roznรกลกacej plochy.

Poลพadovanรบ ochranu proti krokovรฉmu hluku nie je moลพnรฉ na rozdiel od ochrany hluku zย priestoru dosiahnuลฅ len zvรคฤลกenรญm hrรบbky podlahovรฝch vrstiev. Vลพdy je potrebnรฉ vylepลกenie skladby podlahy aj stropu. Krokovรก nepriezvuฤnosลฅ nosnej stropnej konลกtrukcie je pomerne nรญzka, aย preto na ลˆu treba navrhnรบลฅ kvalitnรบ protihlukovรบ podlahovรบ konลกtrukciu. Pri krokovej nepriezvuฤnosti musรญme pouลพรญvaลฅ izolaฤnรฉ materiรกly, ktorรฉ majรบ aj dostatoฤnรบ dynamickรบ tuhosลฅ, pretoลพe pri chรดdzi dochรกdza kย dynamickรฉmu zaลฅaลพeniu podlahy.

Minerรกlnovlรกknitรฉ izolรกcie majรบ dostatoฤnรบ dynamickรบ tuhosลฅ, dobre znรกลกajรบ zaลฅaลพenie, sรบ primerane pruลพnรฉ aย vฤaka vlรกknitej ลกtruktรบre veฤพmi dobre pohlcujรบ hluk. Vรฝrobcovia izolaฤnรฝch materiรกlov ponรบkajรบ na ochranu pred krokovรฝm hlukom niekoฤพko systรฉmovรฝch rieลกenรญ vhodnรฝch do konkrรฉtnych konลกtrukciรญ sย rรดznou dynamickou tuhosลฅou aย rรดznymi konลกtrukฤnรฝmi hrรบbkami podlรกh.

Akustickรฉ vlastnosti podlahovej konลกtrukcie mรดลพu vรฝrazne ovplyvniลฅ aj druhy podlahovej krytiny. Pri pouลพitรญ tvrdej krytiny (dlaลพby, poteru alebo parkiet) sa zvyลกuje pomer odrazenรฝch zvukovรฝch vฤบn, ฤo nepriaznivo pรดsobรญ zย hฤพadiska znรญลพenia hluku vย priestore. Podlahovรฉ krytiny textilnรฉ, korkovรฉ alebo krytiny zย PVC naopak vรฝrazne prispievajรบ kย zniลพovaniu hluku vย priestore.

Vย prรญpade realizรกcie podlahovรฝch konลกtrukciรญ zย minerรกlnovlรกknitรฝch izolรกciรญ treba dbaลฅ na ich ochranu pred vlhkosลฅou. Hlavne pri betonรกลพi roznรกลกacej betรณnovej vrstvy je nevyhnutnรฉ aplikovaลฅ na izolaฤnรบ vrstvu ochrannรบ PE fรณliu. Samozrejme, izolรกcia sa musรญ ukladaลฅ vย suchom stave na suchรฝ aย vyrovnanรฝ podklad.

Zรกkladnรฉ typy podlahovรฝch konลกtrukciรญ
Konลกtrukcie podlรกh sa delia na:

  • ลฅaลพkรฉ plรกvajรบce,
  • ฤพahkรฉ plรกvajรบce,
  • roลกtovรฉ.

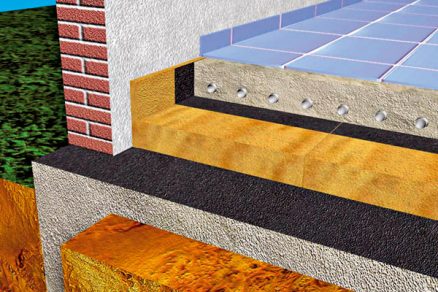

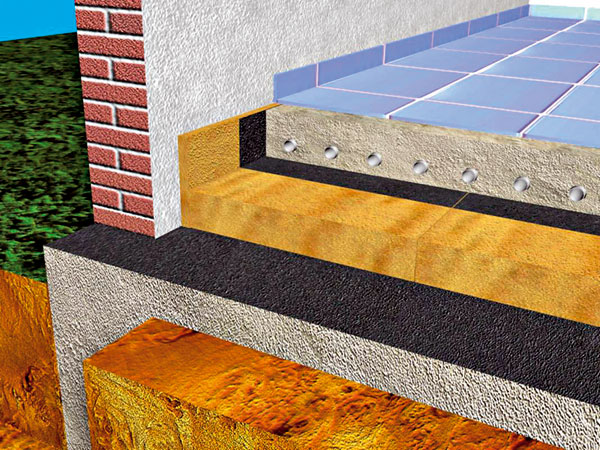

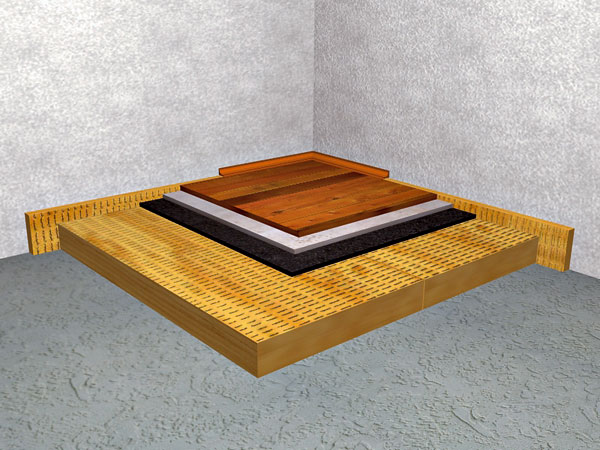

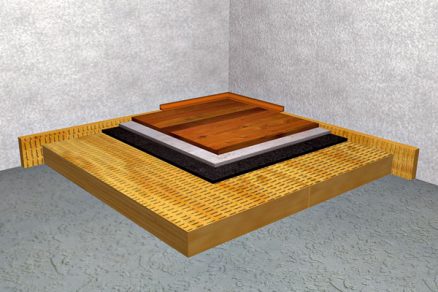

ลคaลพkรฉ plรกvajรบce podlahy

Tento typ podlahy sa vย stavebnรญctve pouลพรญva najฤastejลกie. Do tejto kategรณrie patria podlahy sย hmotnosลฅou vรคฤลกou ako 75โ€‰kg/m2. Nosnรฝm podkladom je zรกkladovรก doska alebo stropnรก konลกtrukcia. Na zรกkladovรบ dosยญku vย prรญzemรญ sa aplikuje hydroizolaฤnรก vrstva aย na stropnรบ konลกtrukciu parozรกbranovรก fรณlia. Potom sa natesno ukladรก tepelnoakustickรก izolรกcia vย jednej vrstve alebo viacerรฝch vrstvรกch. Vย prรญpade viacvrstvovej izolรกcie sa odporรบฤa striedaลฅ spoje jednotlivรฝch dosiek, aby sa zabrรกnilo vytvoreniu tepelnรฝch aj akustickรฝch mostov.

Vย mieste styku podlahovej konลกtrukcie so stenami sa kladie po celom obvode miestnosti pรกs zย izolaฤnรฉho materiรกlu sย hrรบbkou asi 20โ€‰mm do vรฝลกky budรบcej podlahovej krytiny. Tieto pรกsy preruลกujรบ akustickรฝ aj tepelnรฝ most medzi podlahou aย stenami aย sรบฤasne vypฤบลˆajรบ dilataฤnรบ medzeru vย podlahovej konลกtrukcii.

Nรกsledne sa ukladรก PE fรณlia, ktorรก chrรกni izolรกciu pred navlhnutรญm zย betonรกลพe roznรกลกacej dosky. Vย prรญpade navlhnutia tepelnej izolรกcie hrozรญ znรญลพenie jej izolaฤnรฝch schopnostรญ aย degradรกcia jej hrรบbky. Po osadenรญ PE fรณlie sa betรณnuje roznรกลกacia vrstva podlahy (betรณn sย kvalitou B 20, so ลกtrkovรฝmi zrnami do 20โ€‰mm aย vlhkou zmesou). ฤŒoraz ฤastejลกie sa tieลพ pouลพรญvajรบ namiesto betรณnovรฝch poterov liate anhydridovรฉ potery, ktorรฉ zjednoduลกujรบ prรกcu aย majรบ vysokรบ pevnosลฅ aj pri menลกรญch hrรบbkach (betรณnovรฉ potery splลˆujรบ pevnostnรฉ poลพiadavky pri hrรบbke nad 50โ€‰mm, anhydridovรฉ potery uลพ pri hrรบbke 30โ€‰mm). Po vyzretรญ roznรกลกacej vrstvy sa mรดลพe ukladaลฅ podlahovรก krytina.

Ploลกnรก hmotnosลฅ ลฅaลพkej plรกvajรบcej podlahy vย kombinรกcii sย vhodnรฝm druhom izolaฤnรฉho materiรกlu zvyลกuje vzduchovรบ nepriezvuฤnosลฅ celej konลกtrukcie. To znamenรก, ลพe takรฉto zloลพenie podlahy je zย akustickรฉho hฤพadiska vyhovujรบce. Okrem toho je moลพnรฉ eliminovaลฅ ลกรญrenie krokovรฉho hluku, aย to sprรกvnou voฤพbou podlahovej krytiny iย ostatnรฝch materiรกlov podlahy aย preruลกenรญm akustickรฝch mostov.

ฤฝahkรฉ plรกvajรบce podlahy
Pouลพรญvajรบ sa vย prรญpade stavieb, pri ktorรฝch nie je vhodnรฉ aplikovaลฅ mokrรฉ procesy. Tieto podlahovรฉ konลกtrukcie majรบ objemovรบ hmotnosลฅ 15 aลพ 75โ€‰kg/m2. Najฤastejลกie sa pouลพรญvajรบ pri vรฝstavbe podkrovรญ, rekonลกtrukยญciรกch bytov alebo montovanรฝch drevostavieb. Ich konลกtrukฤnรก skladba je podobnรก skladbe ลฅaลพkรฝch plรกvajรบcich podlรกh. Hlavnรฝ rozdiel je vย roznรกลกacej vrstve, ktorรก sa vyhotovuje zย veฤพkoploลกnรฝch drevoลกtiepkovรฝch dosiek, preglejok, cementotrieskovรฝch dosiek alebo sadrokartรณnovรฝch dosiek. Sรบ hrubรฉ minimรกlne 12โ€‰mm aย kombinujรบ dve vrstvy; vrchnรก vrstva sa ukladรก na spodnรบ aย je pootoฤenรก oย 90ยฐ. Na dosiahnutie pevnostnรฝch parametrov, stability aย รบnosnosti je potrebnรฉ obe vrstvy navzรกjom zoskrutkovaลฅ.

Veฤพkoploลกnรฉ materiรกly sย vyลกลกou pevnosลฅou moลพno aplikovaลฅ ako jednovrstvovรฉ roznรกลกacie plochy sย minimรกlnou hrรบbkou 22โ€‰mm; spoje dosiek treba upraviลฅ na pero aย drรกลพku alebo polodrรกลพku aย taktieลพ zoskrutkovaลฅ. Roznรกลกacia plocha sa ukladรก na uloลพenรบ tepelnรบ izolรกciu (pri tรฝchto typoch podlรกh je vhodnรก objemovรก hmotnosลฅ tepelnej izolรกcie od 120โ€‰kg/m3). Na uloลพenรบ roznรกลกaciu plochu sa nakoniec aplikuje podlahovรก krytina.

ฤฝahkรก podlahovรก konลกtrukcia je zย akustickรฉho hฤพadiska vhodnรก predovลกetkรฝm na stropnรฉ konลกtrukcie sย vyลกลกou objemovou hmotnosลฅou. Vzรกjomnรก kombinรกcia hmotnostรญ vrstiev zabezpeฤรญ dostatoฤnรบ vzduchovรบ nepriezvuฤnosลฅ celรฉho stropnรฉho systรฉmu. Vย prรญpade montovanรฝch drevostavieb je moลพnรฉ na zvรฝลกenie celkovej ploลกnej hmotnosti pouลพiลฅ roznรกลกacie dosky so zvรฝลกenou hmotnosลฅou (cementovlรกknitรฉ dosky aย pod.). Na obmedzenie ลกรญrenia hluku opรคลฅ vรฝrazne prispievajรบ okrajovรฉ pรกsy izolรกcie, ktorรฉ preruลกujรบ styk podlahovej konลกtrukcie so zvislou stenou.

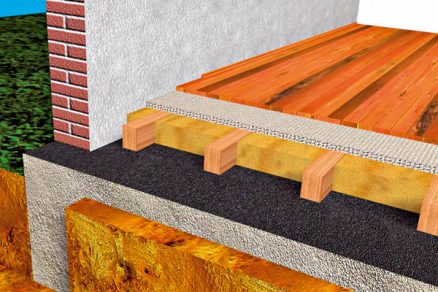

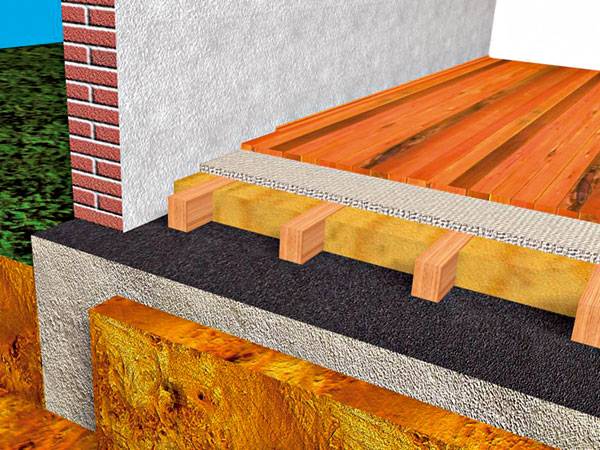

Roลกtovรฉ podlahy

Ide oย montovanรฝ typ podlahy bez mokrรฉho procesu. Nosnรฝm prvkom je vย tomto prรญpade drevenรฝ alebo kovovรฝ roลกt, medzi ktorรฝm je uloลพenรก tepelnoakustickรก izolรกcia โ€“ vรฝplลˆovรก, nezaลฅaลพiteฤพnรก. Pod roลกt sa ukladรก pruลพnรก รบtlmovรก podloลพka (fรณlia). Po uloลพenรญ tepelnej izolรกcie medzi prvky roลกtu sa kย nemu upevลˆuje roznรกลกacia plocha, na ktorรบ sa ukladรก podlahovรก krytina. Vย niektorรฝch prรญpadoch sa mรดลพe podlahovรก krytina montovaลฅ priamo na roลกt (pri menลกom rozostupe prvkov roลกtu aย pevnejลกej podlahovej krytine alebo pri menลกom zaลฅaลพenรญ na podlahu).

Zย akustickรฉho hฤพadiska sรบ tieto konลกtrukcie podlรกh menej รบฤinnรฉ. Ich ploลกnรก hmotnosลฅ nezvyลกuje vzduchovรบ nepriezvuฤnosลฅ aย mnoho jednotlivรฝch prvkov nosnรฉho roลกtu pรดsobรญ ako akustickรฉ mosty, ktorรฉ sรบ prรญฤinou ลกรญrenia krokovรฉho hluku. Zย tohto dรดvodu sa na zvรฝลกenie รบtlmu krokovรฉho hluku podlahy odporรบฤa podloลพiลฅ roลกtovรฉ prvky podlahy izolaฤnรฝm materiรกlom, ktorรฝ akustickรฝ most preruลกรญ.

Zรกver
Zvukovรก izolรกcia je uลพ nevyhnutnรฝm materiรกlovรฝm prvkom vย sรบฤasnom stavebnรญctve. Dneลกnรฝ pretechnizovanรฝ svet aย nevhodnรฉ konลกtrukcie najmรค starลกieho bytovรฉho fondu vyvolรกvajรบ potrebu aplikรกcie zvukovoizolaฤnรฝch materiรกlov vย ฤo moลพno najvรคฤลกom rozsahu. To zabezpeฤรญ neruลกenรฉ aย pokojnรฉ bรฝvanie, ako aj kvalitnรฉ pracovnรฉ prostredie. Jednรฝm zย rozhodujรบcich ฤiniteฤพov zย hฤพadiska akustiky sรบ prรกve podlahovรฉ konลกtrukcie ako dรดleลพitรฝ konลกtrukฤnรฝ prvok stavieb. Zย uvedenรฝch dรดvodov je preto potrebnรฉ venovaลฅ nรกleลพitรบ pozornosลฅ sprรกvnej voฤพbe podlahovej konลกtrukcie aย navrhovaลฅ ju podฤพa prevรกdzkovรฝch podmienok aย akustickรฝch poลพiadaviek. Dรดleลพitรฉ je pouลพiลฅ vhodnรฉ materiรกly, dodrลพaลฅ sprรกvne poradie vrstiev aย technologickรฉ postupy pri realizรกcii podlรกh.
