Technolรณgia ฤพahkรฝch konลกtrukciรญ je na celom svete jednou zย najrozลกรญrenejลกรญch metรณd uplatลˆovanรฝch vย stavebnรญctve. Na vรฝstavbu veฤพkej vรคฤลกiny budov sa vย krajinรกch Severnej Ameriky, vย ล kandinรกvii, na ฤŽalekom vรฝchode aย vย ฤalลกรญch regiรณnoch vyuลพรญvajรบ ฤพahkรฉ konลกtrukcie, zvรคฤลกa drevenรฉ. ฤฝahkรฉ konลกtrukcie zย ocele sa prvรฝ raz objavili vย Severnej Amerike.

02 bucsek big image

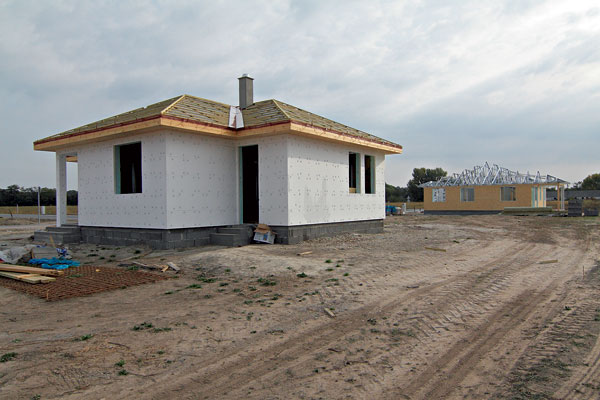

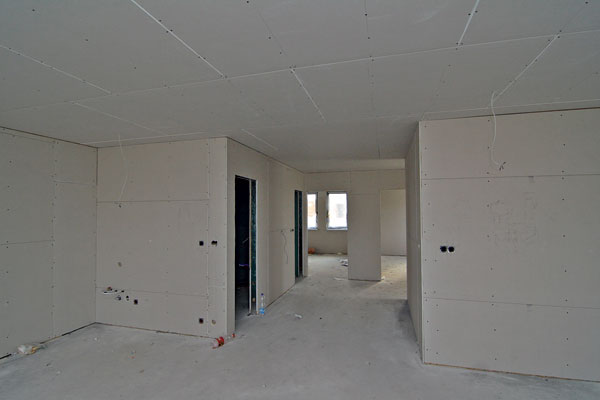

19 bucsek big image

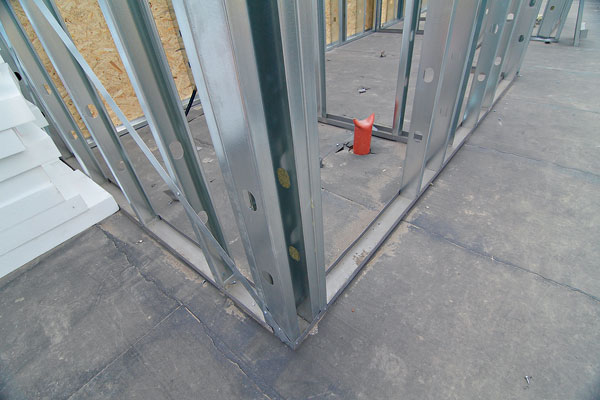

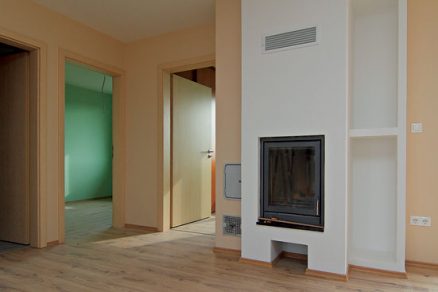

18 bucsek big image
17 bucsek big image

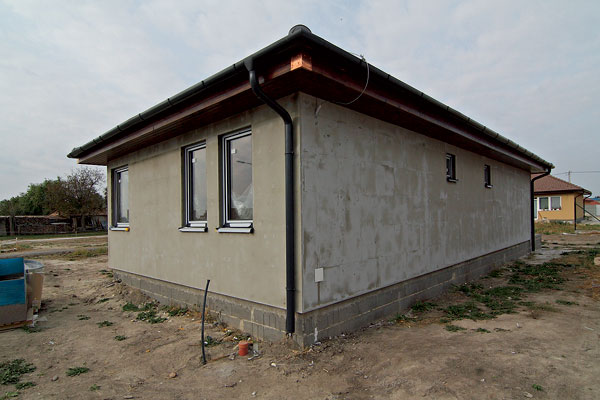

16 bucsek big image

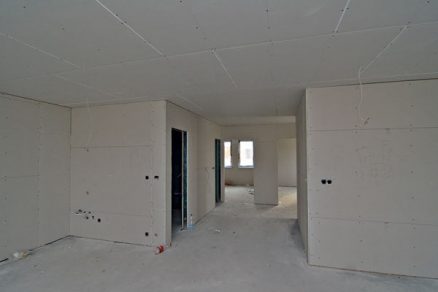

15 bucsek big image

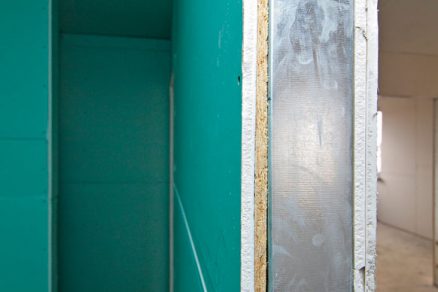

14 bucsek big image
13 bucsek big image

Kย urรฝchleniu vรฝvoja technolรณgie ฤพahkรฝch oceฤพovรฝch konลกtrukciรญ doลกlo zaฤiatkom 90.ย rokov, vฤaka ฤomu sa vย roku 1997 ลกtandardizovala. Technolรณgiu vyvinul Americkรฝ inลกtitรบt ลพeleza aย ocele (American Iron and Steel Institute), ล tรกtny zvรคz staviteฤพov domov (National Association of Home Builders) aย Kanadskรฝ inลกtitรบt pre oceฤพovรฉ platne vย stavebnรญctve (Canadian Sheet Steel Building Institute). Kย jej potupnรฉmu zdokonaleniu prispel ฤalลกรญ vรฝskum na niekoฤพkรฝch univerzitรกch. Vย sรบฤasnosti sa pouลพรญva na celom svete vrรกtane Slovenska alebo naprรญklad Maฤarska.

ฤฝahkรฉ oceฤพovรฉ konลกtrukcie a ekolรณgia

Ekolรณgia aย ฤพahkรฉ oceฤพovรฉ konลกtrukcie sa na prvรฝ pohฤพad mรดลพu zdaลฅ nezluฤiteฤพnรฉ, no po podrobnejลกom skรบmanรญ sa ukรกลพe, ลพe to nie je tak. Beลพnรฝ ฤlovek chรกpe โ€žekologickรบโ€œ architektรบru vย sรบvislosti sย vyuลพรญvanรญm takรฝch stavebnรฝch materiรกlov, ktorรฉ sa vyskytujรบ vย prรญrode. Tehly ani betรณn medzi takรฉto materiรกly nepatria. ลฝelezo sa vyskytuje najmรค vย oxidovanej forme, vย pรดvodnej forme sa nachรกdza vย rudnรฝch ลพilรกch. Asi jedinรฝmi materiรกlmi, ktorรฉ moลพno povaลพovaลฅ za prรญrodnรฉ, sรบ kameลˆ, nepรกlenรก tehla aย drevo. Drevo si vลกak vyลพaduje ฤalลกie รบpravy. Aby sa jeho ลพivotnosลฅ predฤบลพila, musรญ sa oลกetriลฅย  โ€žneprรญrodnรฝmiโ€œ chemickรฝmi lรกtkami. Na lepenie kameลˆa sa zas pouลพรญvajรบ โ€žneprรญrodnรฉโ€œ zmesi.

Podฤพa inรฉho prรญstupu sa za ekologickรบ budovu povaลพuje takรก, ktorรก nemรก negatรญvny vplyv na ลพivotnรฉ prostredie. Tento postoj moลพno oznaฤiลฅ za bliลพลกรญ realite.

oceฤพ,betón,spoje,konštrukcie, oceฤพ,betón,spoje,konštrukcie,strechy

Oblasลฅ pouลพitia
Vฤaka svojej flexibilite moลพno systรฉm ฤพahkรฝch oceฤพovรฝch konลกtrukciรญ vyuลพiลฅ na vรฝstavbu:

  • bytovรฝch budov aย rodinnรฝch domov,
  • verejnรฝch budov,
  • priemyselnรฝch aย poฤพnohospodรกrskych objektov.

Technolรณgiu ฤพahkรฝch oceฤพovรฝch konลกtrukciรญ moลพno pouลพiลฅ na zhotovenie maximรกlne sedemposchodovรฝch budov. Vฤaka nรญzkej hmotnosti je tรกto konลกtrukcia vhodnรก na prรญstavby, nadstavby aย prestavby podkrovnรฝch priestorov.

Oceฤพovรฉ profily

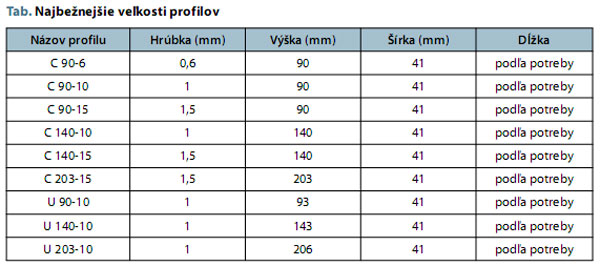

Rรกmovรบ nosnรบ konลกtrukciu budovy tvoria za studena tvarovanรฉ, galvanizovanรฉ oceฤพovรฉ C- aย U-profily. Hrรบbka profilov je 0,6 aลพ 1,5 mm, podฤพa potreby (tab.).

Konลกtrukcia vonkajลกej nosnej steny
Pri konลกtrukcii stien sa C-profily, ktorรฉ sรบ rovnako dlhรฉ ako vรฝลกka konลกtrukcie, vย hornej aย dolnej ฤasti pripevnia kย horizontรกlnym U-profilom. Vรฝลกka konลกtrukcie zodpovedรก poลพiadavkรกm urฤenรฝm vย projekte. Svetlรก vรฝลกka je funkcia vรฝลกky konลกtrukcie aย realizovanej podlahovej konลกtrukcie.

C-profily sa sย U-profilmi spรกjajรบ samoreznรฝmi skrutkami sย plochou zรกpustnou hlavou. Namiesto spojov skrutkami moลพno vyuลพiลฅ aj metรณdu tvarovania za studena, ktorej vรฝsledkom je takisto pevnรฝ spoj.
Podฤพa zaลฅaลพenia moลพno profily C90, C140 aย C203 pouลพรญvaลฅ ako konลกtrukฤnรฝ prvok nosnej steny.
Na vytvorenรบ oceฤพovรบ rรกmovรบ konลกtrukciu sa pripevลˆuje vonkajลกรญ aย vnรบtornรฝ obkladovรฝ materiรกl, ktorรฝ sa podieฤพa na vรฝstuลพi budovy. Zรกkladnรฝm stuลพujรบcim prvkom konลกtrukcie je zavetrovacie stuลพidlo pozostรกvajรบce zย podkladovรฉho latovania. Konลกtrukcia obvodovรฝch stien musรญ zodpovedaลฅ funkcii budovy, priฤom treba zohฤพadniลฅ aspekty nosnosti, tepelnotechnickรฉ aย vzduchotechnickรฉ vlastnosti budovy, ako aj ochranu proti hluku aย poลพiaru.

Tak, aby sa prediลกlo prรญpadnรฝm nedorozumeniam, musรญ byลฅ umiestnenie rรกmovej konลกtrukcie jasne definovanรฉ vย projekte stavby. Vย uvedenรฝch ลกรญrkach oceฤพovej konลกtrukcie je zahrnutรฝ aj priestor potrebnรฝ na hlavy skrutiek.

oceฤพ,betón,spoje,konštrukcie,strechy oceฤพ,betón,spoje,konštrukcie

Konลกtrukcia vnรบtornej steny
Konลกtrukcia vnรบtornej steny je podobnรก ako konลกtrukcia obvodovej steny. Jedinรฝ rozdiel medzi nimi je vย tom, ลพe zatiaฤพ ฤo obvodovรฉ steny sรบ vลพdy nosnรฉ, vnรบtornรฉ steny mรดลพu alebo nemusia byลฅ nosnรฉ. Hrรบbka oceฤพovรฝch konลกtrukciรญ pouลพitรฝch na nosnรฉ steny je 0,9 aลพ 1,5 mm. Zaลฅaลพenie od nosnej konลกtrukcie prenรกลกa vลพdy zรกkladovรก konลกtrukcia. Vย prรญpade viacerรฝch podlaลพรญ prenรกลกa zaลฅaลพenie aj obkladovรฝ mateยญriรกl steny.
Nenosnรฉ steny sa zvyฤajne realizujรบ zย profilov C90 alebo zย 0,6 mm hrubรฝch oceฤพovรฝch dosiek. Nenosnรฉ steny moลพno zhotovovaลฅ zรกroveลˆ sย nosnรฝmi konลกtrukciami. Vย takom prรญpade je ich vรฝลกka rovnakรก, akรบ majรบ vnรบtornรฉ nosnรฉ steny. Umoลพลˆuje to konลกtrukciu napojiลฅ na betรณnovรฝ poter alebo vrchnรบ vrstvu podlahy. Vรฝลกka takejto steny zรกvisรญ od konลกtrukcie. Stenu tohto typu moลพno rozobraลฅ aย premiestniลฅ.

Vย nenosnรฝch stenรกch sa ako vรฝstuลพ pouลพรญvajรบ oceฤพovรฉ profily sย vรคฤลกou hrรบbkou (naprรญklad ako vรฝstuลพ pri otvoroch) alebo sรบ tieto steny vystuลพenรฉ drevenรฝmi podperami tak, aby boli dvere vย interiรฉroch pevnejลกie osadenรฉ. Vย prรญpadoch, keฤ sa na steny kladรบ osobitnรฉ poลพiadavky (naprรญklad mimoriadna zvukotesnosลฅ, tepelnรก izolรกcia, nosnosลฅ aย podobne), moลพno pouลพiลฅ aj profily C140. Vzdialenosti medzi jednotlivรฝmi profilmi sรบvisรญ sย nosnosลฅou aย rozmermi obkladovรฉho materiรกlu steny.

Vnรบtornรฝ obklad, na ktorรฝ sa spravidla pouลพรญva sadrokartรณn, sa umiestลˆuje na oceฤพovรฝ rรกm. Pri nรกvrhu konลกtrukcie vnรบtornej steny treba zohฤพadniลฅ tepelnoizolaฤnรฉ, akustickรฉ aย protipoลพiarne aspekty, ako aj vlastnosti zย hฤพadiska paropriepustnosti, aย to podฤพa funkcie navrhovanej budovy.

Spoje stien
Spoje stien (ktorรฉ mรดลพu byลฅ vย tvare pรญsmen L, T, alebo X) musia maลฅ takรบ konลกtrukciu, ktorรก zabezpeฤรญ jednak pevnรฉ vzรกjomnรฉ spojenie jednotlivรฝch prvkov oceฤพovej konลกtrukcie, jednak obalovej konลกtrukcie aย oceฤพovej konลกtrukcie.

oceฤพ,betón,spoje,konštrukcie,strechy oceฤพ,betón,spoje,konštrukcie
oceฤพ,betón,spoje,konštrukcie,strechy oceฤพ,betón,spoje,konštrukcie,strechy

Vrcholovรฝ stenovรฝ profil
Ak ide oย nosnรฉ steny, vย urฤitรฝch rozstupoch sa vedฤพa seba umiestลˆuje vรฝstuลพ, ktorej รบlohou je preniesลฅ ฤalลกie zaลฅaลพenie od vrcholovรฉho stenovรฉho profilu do zรกkladov. Podฤพa veฤพkostรญ otvorov aย poฤtu podlaลพรญ nad vrcholovรฝm stenovรฝm profilom moลพno zhotoviลฅ vrcholovรฉ stenovรฉ profily zย dvoch alebo viacerรฝch profilov C140 alebo C203 (podฤพa potreby pripevnenรฉ kย U-profilu). Ak je otvor alebo zaลฅaลพenie prรญliลก veฤพkรฉ, ako vrcholovรฝ stenovรฝ profil sa pouลพรญva priehradovรฝ vรคznรญk, ktorรฝ sa osobitne navrhne na tento รบฤel.

Konลกtrukcia podlahy

Vย konลกtrukciรกch podlรกh sa zvyฤajne pouลพรญvajรบ profily C140 aย C203 sย prรญsluลกnou hrรบbkou aย vย primeranรฝch vzdialenostiach (podฤพa zaลฅaลพenia). Vzdialenosti podlahovรฝch nosnรญkov musia zodpovedaลฅ vzdialenostiam vรฝstuลพe steny od podlahy. Podlahovรฉ nosnรญky moลพno realizovaลฅ zย jednoduchรฉho alebo zloลพitejลกieho profilu aย mรดลพu byลฅ jednoducho podopretรฉ alebo nepreruลกenรฉ. Podperu mรดลพu tvoriลฅ nosnรฉ aย nenosnรฉ steny, ako aj vrcholovรฉ stenovรฉ profily. Tento systรฉm moลพno vyuลพiลฅ aj vย konzolovรฝch konลกtrukciรกch.

Vonkajลกรญ aj vnรบtornรฝ obklad sa umiestลˆuje nad oceฤพovรบ rรกmovรบ konลกtrukciu. Vrstvy konลกtrukcie podlahy treba navrhnรบลฅ so zreteฤพom na poลพadovanรฉ tepelnoizolaฤnรฉ, akustickรฉ aย poลพiarne vlastnosti ako aj paropriepustnosลฅ podฤพa funkcie budovy.

Nenosnรฉ podlahovรฉ konลกtrukcie

Ak sa pod konลกtrukciou strechy nachรกdzajรบ neobytnรฉ priestory (naprรญklad podlahovรก konลกtrukcia podkrovia), streลกnรก aย podlahovรก konลกtrukcia sa spรกjajรบ priehradovรฝmi nosnรญkmi. Vย takom prรญpade horizontรกlne uloลพenรฉ priehradovรฉ nosnรญky tvoria sรบฤasne podlahovรฉ nosnรญky.

Vzdialenosลฅ medzi podlahovรฝmi nosnรญkmi je rovnakรก ako vzdialenosลฅ vรฝstuลพe vย stenovej konลกtrukcii nad podlahou. Podlaha mรดลพe byลฅ ฤพubovoฤพne veฤพkรก, bez obmedzenรญ.

oceฤพ,betón,spoje,konštrukcie oceฤพ,betón,spoje,konštrukcie



Nosnรฉ podlahovรฉ systรฉmy

Vย prรญpade podlahy namรกhanej zaลฅaลพenรญm sa podlahovรฉ nosnรญky navrhujรบ zย profilov C203 aย C140 aย ich vzรกjomnรฉ vzdialenosti zodpovedajรบ vzdialenostiam medzi vรฝstuลพou vย stenovej konลกtrukcii pod podlahou. Podlahovรฉ nosnรญky sรบ na koncoch pripevnenรฉ kย U-profilom. Vrchnรบ ฤasลฅ podlahovรฉho nosnรญka pokrรฝva nosnรก vrstva sย dostatoฤnou hrรบbkou, ktorรก slรบลพi ako vรฝstuha. Hrรบbka tejto vรฝstuลพnej vrstvy zodpovedรก funkcii vzdialenostรญ medzi podlahovรฝmi nosnรญkmi aย nosnosti pouลพitej nosnej vrstvy. Stenovรก konลกtrukcia vyลกลกieho poschodia (nosnรก alebo nenosnรก) sa kย nosnej podlahovej vrstve pripevลˆuje skrutkami. Vย projekte treba ลกpecifikovaลฅ hrรบbku nosnรฝch podlahovรฝch konลกtrukciรญ ako celkovรบ hrรบbku oceฤพovej konลกtrukcie aย nosnej vrstvy. Vzdialenosti podlahovรฝch nosnรญkov sa navrhujรบ vลพdy podฤพa potreby, treba vลกak pritom zohฤพadniลฅ ich nosnosลฅ.

oceฤพ,betón,spoje,konštrukcie oceฤพ,betón,spoje,konštrukcie,strechy
oceฤพ,betón,spoje,konštrukcie oceฤพ,betón,podlahy



Konลกtrukcia strechy โ€“ neobytnรฉ podkrovie

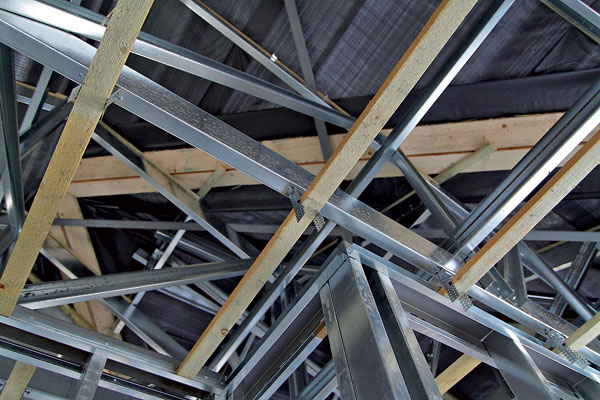

Ak sa pod konลกtrukciou strechy nachรกdzajรบ neobytnรฉ priestory (naprรญklad podkrovie), streลกnรก konลกtrukcia sa navrhuje zย profilov C203 aย C140 (priehradovรฉ podlahovรฉ nosnรญky aย stropnรฉ priehradovรฉ nosnรญky โ€“ krokvy) aย zย profilov C90 (na diagonรกly), ktorรฉ spolu vytvรกrajรบ priehradovรฝ nosnรญk. Profily musia byลฅ spojenรฉ dostatoฤnรฝm poฤtom galvanizovanรฝch samoreznรฝch skrutiek so ลกesลฅuholnรญkovou hlavou veฤพkosti urฤenej vย nรกvrhu alebo nitmi. Vzdialenosti priehradovรฝch nosnรญkov sa musia stanoviลฅ vย projekte aย musia zodpovedaลฅ vzdialenostiam podpier vย stene. Priehradovรฉ nosnรญky mรดลพu byลฅ jednoducho podopretรฉ alebo nepreruลกenรฉ.
Streลกnรก krytina mรดลพe byลฅ zย najrozliฤnejลกรญch materiรกlov, vย zรกvislosti od funkcie budovy. Konลกtrukcia priehradovรฝch nosnรญkov musรญ byลฅ navrhnutรก vย sรบlade sย pouลพitou streลกnou krytinou.

Zobytnenรฉ podkrovie
Ak ide oย priestory zobytnenรฉho podkrovia, funkciu rรกmov preberajรบ krokvy. Umiestnenie krokiev zodpovedรก vzdialenostiam podlahovรฝch nosnรญkov aย vรฝstuลพe vย stenรกch.

Zรกkladovรก konลกtrukcia
Charakteristickou vlastnosลฅou ฤพahkรฝch oceฤพovรฝch konลกtrukciรญ je, ลพe nepotrebujรบ masรญvne zรกklady, pretoลพe ich celkovรก hmotnosลฅ je iba zlomkom hmotnosti budov beลพnรฝch konลกtrukciรญ, dรดsledkom ฤoho je vรฝraznรก รบspora nรกkladov.

Budovu moลพno postaviลฅ na tรฝchto typoch zรกkladov:

  • beลพnรฉ zรกkladovรฉ pรกsy,
  • oceฤพobetรณnovรฉ zรกkladovรฉ pรคtky na spevnej ลกtrkovej vrstve,
  • betรณnovรก zรกkladovรก doska sย oceฤพovรฝmi kari rohoลพami,
  • zรกklady suchej konลกtrukcie,
  • oceฤพobetรณnovรก podlaha (ak sa vย budove nachรกdza pivnica).

oceฤพ,betón,spoje,konštrukcieNajvhodnejลกรญ aย najekonomickejลกรญ typ zรกkladovej konลกtrukcie sa urฤรญ podฤพa charakteru budovy. Osobitnรบ pozornosลฅ treba venovaลฅ presnej vรฝstavbe zรกkladov, aย teda aj presnosti kovovej konลกtrukcie budovy. Maximรกlna prรญpustnรก nepresnosลฅ zรกkladov je ยฑ 2,5 mm pri horizontรกlnych ฤastiach. ล รญrka aย dฤบลพka, ako aj pravouhlosลฅ zรกkladov musรญ byลฅ presnรก, aby rรกmovรก konลกtrukcia budovy, ktorรก tvorรญ formu pre steny alebo prefabrikovanรฉ konลกtrukcie, nad zรกkladmi nepresahovala cez zรกkladovรฉ pรคtky. Ako doฤasnรฉ iย trvalรฉ spoje konลกtrukcie sa pouลพรญvajรบ nastreฤพovanรฉ klince aย oceฤพovรฉ rozpernรฉ kotvy. Ak ide oย ฤerstvรฝ betรณn aย pรณrobetรณn, na spรกjanie sa pouลพรญvajรบ chemickรฉ kotvy.

Sokel
Druh konลกtrukcie sokla vย zรกsade zรกvisรญ od druhu povrchu sokla aย typu vonkajลกej รบpravy steny. Ak je budova vykurovanรก, odporรบฤa sa sokel zatepliลฅ tepelnou izolรกciou.

Zรกver
ฤฝahkรฉ oceฤพovรฉ konลกtrukcie predstavujรบ rieลกenie nielen pre novostavby, ale vzhฤพadom na nรญzku hmotnosลฅ konลกtrukcie aj pre rekonลกtrukcie. Vรฝstavba je ฤasovo pomerne nenรกroฤnรก. Po vybetรณnovanรญ zรกkladov aย zรกkladovej dosky zaberie montรกลพ budovy vย priemere asi 2 aลพ 3 mesiace.

TEXT: spracovanรฉ zย podkladov
firmy ECO-DOMOV
FOTO: Dano Veselskรฝ

Informรกcie aย moลพnosลฅ nafotenia tejto technolรณgie vย praxi nรกm poskytol pรกn ยญJozefย Bucsek, konateฤพ stavebnej spoloฤnosti ECO-DOMOV, spol. sย r. o., ktorรก je zhotoviteฤพom tejto technolรณgie na Slovensku aย tieลพ aj vย Maฤarsku.

Literatรบra
1.ย ย  www.eco-domov.sk

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
