ฤฝahkรฉ ohลˆovzdornรฉ sendviฤovรฉ fasรกdne panely

Partneri sekcie:

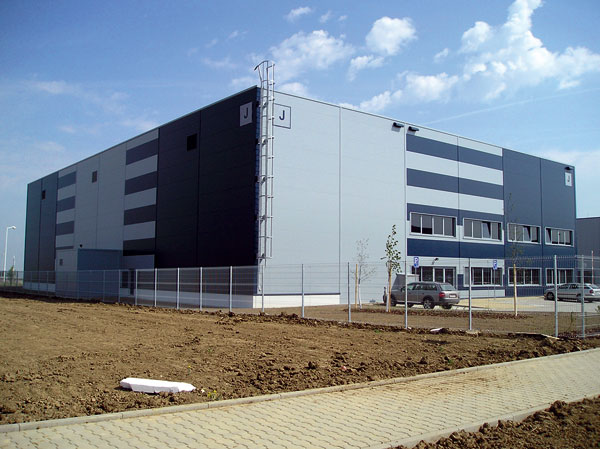

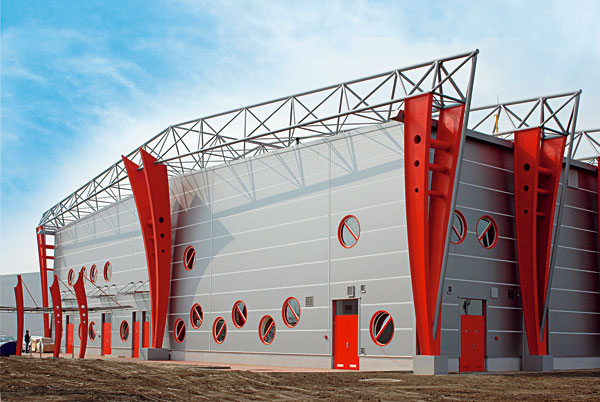

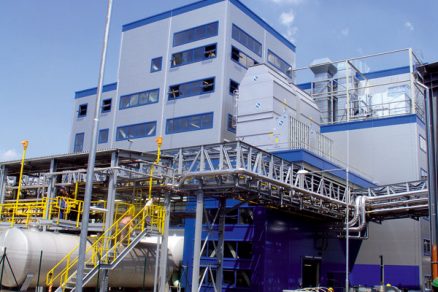

Pouลพitie ohลˆovzdornรฝch sendviฤovรฝch fasรกdnych panelov sa stalo vย poslednรฝch rokoch beลพnรฝm rieลกenรญm fasรกdnych systรฉmov. Tento stavebnรฝ prvok je vhodnรฝ tak na realizรกciu vonkajลกieho oplรกลกtenia objektov, ako aj na vnรบtornรฉ deliace konลกtrukcie, poลพiarne steny ฤi stropy vย priemyselnej, obฤianskej aย komerฤnej vรฝstavbe.



Fasรกdy sรบ vyvorenรฉ ucelenรฝm systรฉmom oplรกลกtenia. Ten sa skladรก zย ohลˆovzdornรฝch sendviฤovรฝch panelov aย systรฉmu ich kotvenia, ktorรฉ spolu sย ostatnรฝmi fasรกdnymi prvkami, ako sรบ nรกroลพnรฉ tvarovky, oplechovanie, lemovanie, dekoratรญvne, krycie aย ukonฤovacie profily, vytvรกrajรบ celkovรบ ลกtruktรบru fasรกdy objektu. Panely moลพno na fasรกdu klรกsลฅ vodorovne aj zvislo, tieลพ je moลพnosลฅ vรฝberu medzi profilovanรฝm aย hladkรฝm plechom alebo viditeฤพnรฝm ฤi skrytรฝm spojom.

Zloลพenie panelov

Ohลˆovzdornรฉ sendviฤovรฉ fasรกdne panely sรบ zloลพenรฉ zย dvoch plรกลกลฅov โ€“ vnรบtornรฉho aย vonkajลกieho. Plรกลกte sa skladajรบ zย dvoch plytko profilovanรฝch oceฤพovรฝch, obojstranne ลพiarovo zinkovanรฝch plechov. Jadrรก panelov obsahujรบ tvrdenรบ minerรกlnu vlnu, ktorรก je narezanรก na lamely. Lepรญ sa na oba plรกลกte vลพdy tak, aby jej vlรกkna boli kolmo na oba plรกลกte aย ลกkรกry medzi jednotlivรฝmi lamelami boli posunutรฉ aย nevytvรกrali kontinuรกlnu linku cez celรบ ลกรญrku panela. To by mohlo maลฅ negatรญvny dopad na tuhosลฅ panela. Aj preto sa na jadrรก ohลˆovzdornรฝch panelov pouลพรญvajรบ minerรกlne vlny veฤพkรฝch objemovรฝch hmotnostรญ. Tie okrem tuhosti zabezpeฤujรบ aj dobrรฉ tepelnรฉ aย zvukovoizolaฤnรฉ vlastnosti.

Povrch minerรกlnej vlny je navyลกe hydrofobizovanรฝ, t. j. chrรกnenรฝ proti prรญpadnรฉmu nasiaknutiu vodou. Profilรกcie plechovรฝch plรกลกลฅov sรบ rรดzneho typu โ€“ naprรญklad profilรกcia hฤบbky 0,4 aลพ 1,4โ€‰mm vย tvare jemnej vlnky (mikroprofilรกcia), V-profilu ฤi prelisov vย tvare pรกsikov ลกirokรฝch 50 mm. Profilรกcia pomรกha statickej funkcii panelov. To znamenรก, ลพe panely odolรกvajรบ tepelnej zรกลฅaลพi fasรกdy aย vonkajลกie plechy nemajรบ tendencie deformovaลฅ sa nezรกvisle na minerรกlnom jadre.

Oceฤพovรฉ plechy plรกลกลฅov panelov sรบ na povrchu, okrem ลพiarovรฉho zinkovania, chrรกnenรฉ vrstvou farebnรฉho ochrannรฉho laku. ล tandardnรก je vย tomto smere ochrana na bรกze polyesteru (PET), pouลพรญvanรก na dielce vย beลพnรฝch klimatickรฝch podmienkach aย poลพiadavkรกch na objekt. Vย prรญpade ลกpecifickรฝch podmienok prostredia (zvรฝลกenej agresivity vonkajลกieho prostredia, zaลฅaลพenia chemickou vรฝrobou alebo zvรฝลกenej vlhkosti prostredia) moลพno pouลพiลฅ ochranu na bรกze polyvinyldifluoridu (PVDF). ฤŽalลกou povrchovou รบpravou mรดลพe byลฅ napr. poplastovanie povrchu panela vrstvou hrubou 150 aลพ 200 mm (naprรญklad vย potravinรกrskom priemysle sย moลพnosลฅou vรฝskytu kyselรญn).

Zย hฤพadiska farebnosti moลพno pouลพiลฅ vลกetky farebnรฉ odtiene radu RAL alebo aj ลกpeciรกlne farby podฤพa ลพelania zรกkaznรญkov.

Spรกjanie aย kotvenie panelov

Spรกjajรบ sa pomocou zรกmkov, ktorรฉ sรบ profilovanรฉ na oboch koncoch panelov po celej ich dฤบลพke. Tรฝmto spรดsobom panely hladko dosadajรบ jeden do druhรฉho obyฤajnรฝm zacvaknutรญm do zรกmku susednรฉho panela. Do nosnej oceฤพovej ฤi betรณnovej konลกtrukce sa kotvia pomocou oceฤพovรฝch skrutiek zย nehrdzavejรบcej alebo uhlรญkovej ลพiarovo zinkovanej ocele. Mรดลพu sa kotviลฅ priamo do hlavnej nosnej konลกtrukcie, prรญpadne do pomocnรฝch vyrovnรกvacรญch oceฤพovรฝch profilov. Spรดsob sa volรญ podฤพa druhu konลกtrukcie. Vย prรญpade oceฤพovรฝch konลกtrukciรญ sa mรดลพe panel kotviลฅ buฤ priamo do pรกsoviny hlavnej nosnej konลกtrukcie (ak nie je hrubลกia ako 12โ€‰mm) alebo pomocou diลกtanฤnรฉho profilu, ktorรฝ je privarenรฝ na nosnej konลกtrukcii.

Na betรณnovรฉ konลกtrukcie sa takisto pouลพรญva viac spรดsobov kotvenia (vรคฤลกinou podฤพa hrรบbky panela) โ€“ priamo do ลพelezobetรณnovรฉho stฤบpa pomocou narรกลพacรญch kotviacich klincov alebo pomocou diลกtanฤnรฝch aย vyrovnรกvacรญch profilov.

Zo statickรฉho hฤพadiska mรดลพu byลฅ panely na fasรกde ako prostรฉ nosnรญky (jednopolovรฉ โ€“ iba sย okrajovรฝmi podperami) alebo ako spojitรฉ nosnรญky (naprieฤ dvomi aลพ tromi poฤพami). Kย podperรกm by mali byลฅ zakotvenรฉ minimรกlne dvoma skrutkami vลพdy vย spodnej aย hornej ฤasti, asi 30 aลพ 50โ€‰mm od okraja panela. Zย dรดvodu tepelnรฉho namรกhania vplyvom slneฤnรฉho ลพiarenia aย zaลฅaลพenia vetrom treba odporรบฤanรฉ panely kotviลฅ do podpier vลพdy tromi skrutkami (dvomi pri okrajoch aย jednou uprostred ลกรญrkovรฉho modulu). Vย kaลพdom prรญpade treba stanoviลฅ sprรกvny poฤet skrutiek na zรกklade kalkulรกcie vykonanej oprรกvnenou osobou zvlรกลกลฅ pre jednotlivรฉ projekty.

Pri veฤพkรฝch dฤบลพkach panelov, ktorรฉ prechรกdzajรบ cez viac modulov (pri vodorovnom kladenรญ) alebo cez celรบ vรฝลกku budovy (pri zvislom kladenรญ) sa odporรบฤa pouลพiลฅ panely so skrytรฝm spojom. Tie treba sรญce zo statickรฉho hฤพadiska kotviลฅ do krajnรฝch podpier ลกtandardnรฝm spรดsobom, ale vย medziฤพahlรฝch podperรกch je kotvenie skrytรฉ vo vonkajลกom zรกmku panela, ktorรฝ je profilovanรฝ odliลกne neลพ ลกtandardnรฝ zรกmok.

Smer poklรกdky panelov aย rieลกenie ลกkรกr

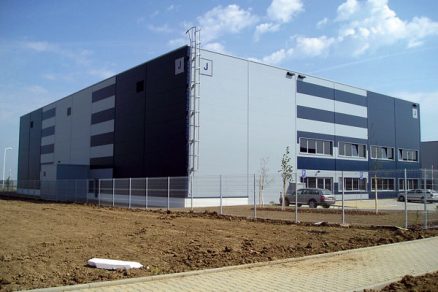

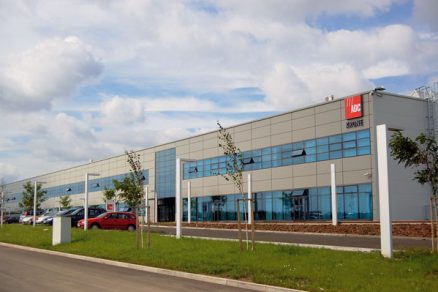

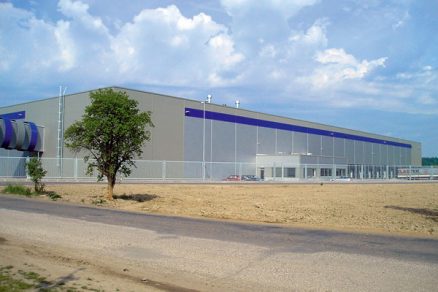

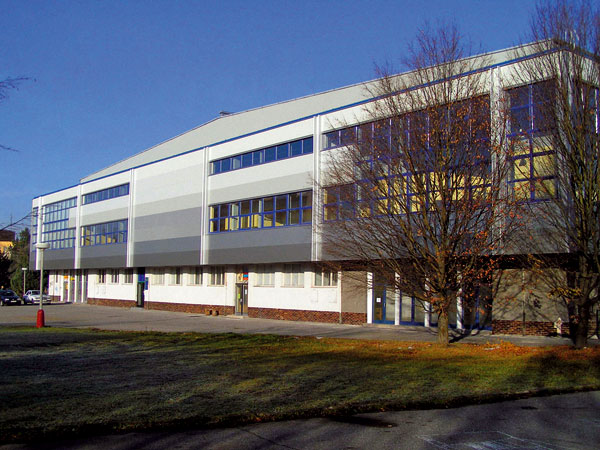

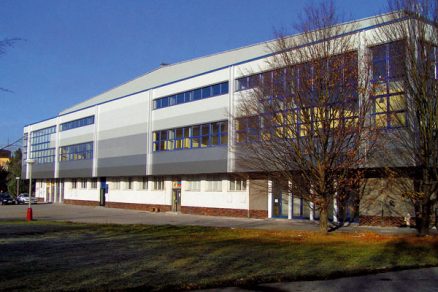

Smer poklรกdky panelov mรดลพe byลฅ vodorovnรฝ alebo zvislรฝ.
Pri vodorovnom kotvenรญ sa panely montujรบ do zvislรฝch podpier hlavnรฉho alebo pomocnรฉho nosnรฉho systรฉmu. Zvyฤajne sรบ prispรดsobovanรฉ konลกtrukฤnรฉmu systรฉmu ako jednopolovรฉ nosnรญky, to znamenรก, ลพe ich rozpon je danรฝ zรกkladnรฝm rastrom hlavnej nosnej konลกtrukcie (naprรญklad, ak je hlavnรฝ nosnรฝ systรฉm vย module 6โ€‰m, potom sรบ vย tomto module aj panely). Vplyv na zvolenie rastu podpier majรบ aj inรฉ faktory, ako naprรญklad vรฝลกka umiestnenia nad terรฉnom aย zย nej vyplรฝvajรบce zaลฅaลพenie vetrom, poลพadovanรก poลพiarna odolnosลฅ, tepelnotechnickรฉ vlastnosti panelov aย z nich vyplรฝvajรบca hrรบbka panelov alebo ich farba.

Vลกeobecne platรญ, ลพe ฤรญm hrubลกรญ je panel, tรฝm je aj tuhลกรญ aย vzdialenosลฅ medzi jednotlivรฝmi zvislรฝmi podperami na kotvenie mรดลพe byลฅ vรคฤลกia. Tรกto tรฉza sa vลกak takto zjednoduลกene nedรก aplikovaลฅ na vลกetky prรญpady. Sย rastรบcou vรฝลกkou sa menรญ aj sila pรดsobenia vetra aย sย ลˆou aj zaลฅaลพenie panelov (sรบvisรญ sย tรฝm aj to, ฤi je stavba na otvorenom alebo uzavretom รบzemรญ). Aj farba panelov hrรก svoju รบlohu โ€“ ฤรญm je tรกto farba tmavลกia, tรฝm viac absorbuje slneฤnรฉ ลพiarenie aย panel mรก tak vรคฤลกie tendencie prehรฝbaลฅ sa (limitnรฝ prehyb panelov je cca 1/100 ich rozpรคtia).

Navyลกe, ak nie sรบ tepelnotechnickรฉ alebo poลพiarne poลพiadavky na budovu vysokรฉ, odporรบฤa sa na oplรกลกtenie pouลพiลฅ panel menลกej hrรบbky, ktorรฝ si vลกak vyลพaduje hustejลกรญ raster podpier. Pri vodorovnom kotvenรญ vznikajรบ medzi susediacimi poliami panelov zvislรฉ ลกkรกry. Tie treba vyplniลฅ minerรกlnou vatou (aby sa zamedzilo vzniku tepelnรฝch mostov) aย zaizolovaลฅ butylovou pรกskou na hlinรญkovej fรณlii (50 ร— 1), aby vlhkosลฅ neprenikala do ลกkรกr. Nรกsledne treba vลกetko prekryลฅ plechovou krycou liลกtou, nitovanou kย vonkajลกiemu plรกลกลฅu panela. Niektorรฉ fasรกdne panelovรฉ systรฉmy umoลพลˆujรบ tieลพ pouลพitie vlastnรฝch systรฉmovรฝch krycรญch profilov, ktorรฉ vย niektorรฝch prรญpadoch slรบลพia aj na kotvenie panelov. Vรคฤลกinou vลกak ide oย dizajnovรฉ prvky zvรฝrazลˆujรบce aย rytmizujรบce fasรกdu.

Pri zvislom kotvenรญ panelov tieto montรกลพne ลกkรกry nevznikajรบ (zvislรฝmi ลกkรกrami sรบ vย tomto prรญpade ลกkรกry medzi panelmi vznikajรบce spojenรญm dvoch susediacich panelov do zรกmkov). Pri zvislej montรกลพi sa panely kotvia do vodorovnรฝch oceฤพovรฝch paลพdรญkov. Vzhฤพadom na vรฝลกku objektov, ktorรก sa pohybuje vย rozmedzรญ 8 aลพ 11ย metrov, sa pri zvislej montรกลพi vรคฤลกinou pouลพรญvajรบ panely rovnakej vรฝลกky, ako je vรฝลกka objektu. Pritom je potrebnรฉ kotviลฅ panely nielen vย krajnรฝch, ale aj vย medziฤพahlรฝch podperรกch (ich poฤet aย rozmiestnenie zรกleลพรญ od hrรบbky, farby panela, zaลฅaลพenia vetrom aย poลพadovanej poลพiarnej odolnosti). Vย prรญpade, ลพe sa pouลพijรบ ลกtandardnรฉ panely, objavia sa na fasรกde viditeฤพnรฉ hlavy kotviacich skrutiek, na zรกklade ฤoho vznikรก nevzhฤพadnรฝ vizuรกlny efekt. Ak sa tomu chceme vyhnรบลฅ, mรดลพeme pouลพiลฅ panely so skrytรฝm kotvenรญm. Tie sa vย medziฤพahlรฝch podperรกch kotvia priamo vย zรกmku, ktorรฝ umoลพลˆuje zakrytie hlavy kotevnej skrutky priamo vo vnรบtri zรกmku.

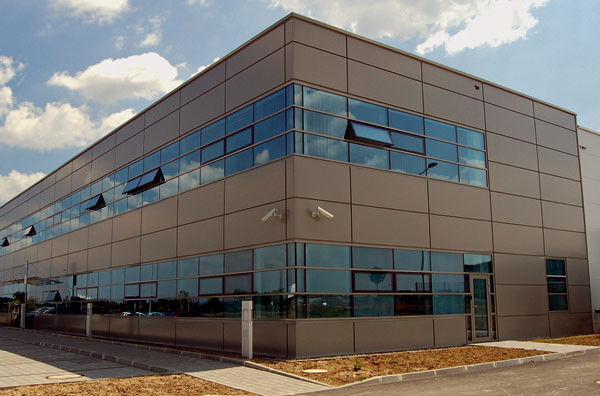

Otvory vo fasรกde

Samozrejmou sรบฤasลฅou oplรกลกtenia sรบ otvory na oknรก, dvere, vrรกta ฤi prierazy pre technolรณgie. Mรดลพu sa realizovaลฅ vย modulovej vรฝลกke (ลกรญrke) panelov (podฤพa smeru poklรกdky) alebo sa vytvoria priamo na stavbe dodatoฤnรฝm vyrezanรญm vย paneloch (ak sรบ uลพลกie, neลพ je modul panela). Vย takรฝchto prรญpadoch je nutnรฉ vziaลฅ do รบvahy urฤitรฉ zoslabenie tรฝchto panelov. Ich zaลฅaลพenie sa potom prenรกลกa na susednรฉ panely. Ak tie nie sรบ schopnรฉ zvรฝลกenรบ zรกลฅaลพ preniesลฅ, je nutnรฉ vย tรฝch miestach dodatoฤne vytvoriลฅ podkonลกtrukciu, ktorรก toto zaลฅaลพenie prenesie. Dรก sa povedaลฅ, ลพe prestupy pre technolรณgie ฤi menลกie oknรก sย maximรกlnymi rozmermi 0,6 ร— 1โ€‰m moลพno vystuลพiลฅ iba oceฤพovรฝmi profilmi po vลกetkรฝch ลกtyroch stranรกch panelov tak, aby prekryli minerรกlne jadro aย aby ho chrรกnili. Vย prรญpade, ลพe sa aj takรฉto otvory nachรกdzajรบ vo vyลกลกรญch polohรกch na fasรกde (od 8โ€‰m vyลกลกie), je nutnรฉ samostatnรฉ posรบdenie kaลพdรฉho zย nich.

Na vรคฤลกie otvory (vjazdovรฉ vrรกta, pรกsovรฉ oknรก) je nutnรฉ urobiลฅ oceฤพovรบ podkonลกtrukciu vย osteniach, nadpraลพรญ aย parapete, ktorรก vystuลพรญ celรฝ otvor aย prenesie zaลฅaลพenie spรดsobenรฉ vetrom. Ako stuลพujรบca podkonลกtrukcia sa zvรคฤลกa pouลพรญvajรบ oceฤพovรฉ tenkostennรฉ profily, ktorรฉ sรบ kotvenรฉ do hlavnej nosnej konลกtrukcie objektu.

Montรกลพ panelov

Vykonรกva sa pomocou ลพeriava, ktorรฝ prenรกลกa zavesenรฉ panely na urฤenรฉ miesto, aย elektrickej mobilnej montรกลพnej lรกvky, zย ktorej sa panely priamo osรกdzajรบ aย montujรบ.

Pri vodorovnej poklรกdke sa montรกลพ vykonรกva zdola smerom nahor kย atike. Ako prvรฝ sa osadรญ aย prikotvรญ soklovรฝ (alebo tieลพ zakladacรญ) panel, na ktorรฝ sa potom do zรกmkov osadzujรบ aย kotvia ฤalลกie panely aลพ po vrcholovรฝ atikovรฝ panel. Pri zvislej montรกลพi sa osadรญ aย prikotvรญ prvรฝ krajnรฝ panel, do ktorรฉho sa nรกsledne vย smere montรกลพe osadzujรบ aย kotvia ฤalลกie panely. Oceฤพovรฉ podkonลกtrukcie na otvory treba vลพdy pripraviลฅ eลกte pred montรกลพou panelov.

Na zjednoduลกenie montรกลพe aย manipulรกcie sย panelmi sa pouลพรญvajรบ ลกpeciรกlne oceฤพovรฉ mechanickรฉ รบchyty, ktorรฉ sรบ rozdielne pre vodorovnรบ aย zvislรบ montรกลพ.

Na vodorovnรบ montรกลพ panelov sa pouลพรญvajรบ vลพdy dve รบchytky, ktorรฉ tvoria kompletnรบ montรกลพnu sadu. Umiestลˆujรบ sa pod pozdฤบลพny spoj panelov. Po ich zaistenรญ sa cez montรกลพne okรก vย ich hornej ฤasti prevleฤie lano, ktorรฉ sa na druhom konci zavesรญ na hรกk ลพeriava. Takto moลพno panely premiestลˆovaลฅ.

Na zvislรบ montรกลพ sa pouลพรญva ลกpeciรกlny oceฤพovรฝ รบchyt vย tvare pรญsmena U, ktorรฝ mรก vo svojich postrannรฝch ฤastiach otvory sย oceฤพovรฝmi kolรญkmi. Do panela sa navล•ta poลพadovanรฝ poฤet otvorov, ktorรฝmi sa kolรญky prevleฤรบ. รšchyt sa nรกsledne aj sย panelom premiestni na miesto urฤenia. Po osadenรญ panela sa otvory po kolรญkoch zapenia aย prekryjรบ oplechovanรญm.

Treba vลกak pripomenรบลฅ, ลพe montรกลพne รบchyty majรบ zย dรดvodu bezpeฤnosti manipulรกcie sย panelmi svoju ลพivotnosลฅ (10ย 000ย m2 namontovanรฝch panelov). Po takomto viacnรกsobnom pouลพitรญ sa odporรบฤa รบchyty nepouลพรญvaลฅ.

Okrem mechanickรฝch montรกลพnych รบchytov moลพno pouลพรญvaลฅ aj inรฉ pomรดcky, konkrรฉtne ลกpeciรกlne prรญstroje sย vรกkuovรฝmi prรญsavkami (vย naลกich podmienkach sa prakticky nepouลพรญvajรบ).

Sรบฤasลฅou oplรกลกtenรญ sรบ klampiarske prvky, pomocou ktorรฝch sa rieลกia vybranรฉ ฤasti objektov ako sokle, atiky, nรกroลพia, zvislรฉ ลกkรกry ฤi lemy otvorov vo fasรกde. Odporรบฤa sa pouลพiลฅ na ich vรฝrobu oceฤพovรฝ plech zย rovnakej lakovacej ลกarลพe, zย akej sรบ vyrobenรฉ panely, aby sa prediลกlo farebnรฝm odchรฝlkam panelov aย lemovacรญch prvkov.

Praktickรฉ rady pre montรกลพ fasรกdnych panelov

Pri montรกลพi panelov obฤas dochรกdza kย zรกkladnรฝm chybรกm, ktorรฉ sa mรดลพu neskรดr prejaviลฅ na kvalite diela aย fungovanรญ celรฉho systรฉmu oplรกลกtenia.

Medzi ฤastรฉ chyby patrรญ pouลพรญvanie zlรฝch nรกstrojov na รบpravu panelov (krรกtenie, rezanie otvorov aย pod.). Vย prรญpade rezania panelov treba pouลพรญvaลฅ vรฝhradne takรฉ nรกstroje, ktorรฉ miesto rezu nezahrievajรบ na vysokรบ teplotu. Vysokรก teplota totiลพ vย bezprostrednej blรญzkosti rezu naruลกuje antikorรณznu ochranu plechu. Preto nie sรบ na tento รบฤel vhodnรฉ akรฉkoฤพvek brรบsky, ale odporรบฤa sa pouลพรญvaลฅ ruฤnรฉ ฤi priamoฤiare elektrickรฉ pรญly.

Zย dรดvodu ochrany lakovanรฉho povrchu sรบ panely po oboch stranรกch potiahnutรฉ ochrannou fรณliou, ktorรก ich chrรกni pri preprave, manipulรกcii aย montรกลพi. Zย vnรบtornej strany panela treba fรณliu odstrรกniลฅ pred montรกลพou, na vonkajลกej strane ฤo najskรดr po montรกลพi panelov ฤi bezprostredne pred jej dokonฤenรญm (iba vย prรญpade pouลพitia prรญstrojov sย vรกkuovรฝmi รบchytmi treba fรณliu odstrรกniลฅ eลกte pred montรกลพou). Ponechanรก fรณlia sa vplyvom slneฤnรฉho ลพiarenia prilepรญ na povrch panela aย jej odstrรกnenie bude aj sย pomocou ลกpeciรกlnych chemickรฝch prostriedkov problematickรฉ, vย niektorรฝch prรญpadoch prakticky nemoลพnรฉ.

Pri montรกลพi je dรดleลพitรฉ panely sprรกvne zaloลพiลฅ, to znamenรก prikotviลฅ zakladacรญ oceฤพovรฝ L-profil aย naลˆ osadzovacรญ U-profil tak, aby presne sadol do zรกmkov spodnรฉho zakladacieho panela. Pred osadenรญm vลกak treba spodnรบ ฤasลฅ U-profilu vyplniลฅ minerรกlnou vlnou (sย hrรบbkou asi 30โ€‰mm). Ide oย oslabenรฉ miesto, na ktorom by mohlo dรดjsลฅ ku vzniku tepelnรฉho mosta aย premล•zaniu.

Zvlรกลกtnu pozornosลฅ treba venovaลฅ aj prikladaniu panelov natesno, aby vo vlne vย pozdฤบลพnom spoji nebola ลพiadna vรดฤพa aย eliminovalo sa tak riziko prรญpadnรฉho zatekania. Sย ohฤพadom na zvlรกลกtne poลพiadavky vyplรฝvajรบce zย charakteru aย prevรกdzky budovy moลพno panely vo vnรบtornom zรกmku (prรญpadne vย oboch zรกmkoch) dodatoฤne dotesลˆovaลฅ samolepiacimi tesniacimi pรกskami, ktorรฉ sa zvรคฤลกa vlepujรบ do zรกmkov panelov uลพ pri ich vรฝrobe.

ฤŽalลกรญm dรดleลพitรฝm bodom je voฤพba poฤtu kotviacich skrutiek. Ich poฤet by mal byลฅ minimรกlne dva na kaลพdej strane panela vลพdy vย jeho rohoch, prax vลกak ukรกzala, ลพe vzhฤพadom na tepelnรฉ namรกhanie panelov (najmรค vย prรญpade pouลพitia tmavรฝch farebnรฝch odtieลˆov) aย nasledovnรฝ priehyb (ako uลพ bolo uvedenรฉ, ide oย 1/100 rozpรคtia, ฤo napr. pri paneloch sย dฤบลพkou 8โ€‰m mรดลพe byลฅ aลพ 8โ€‰cm) sa odporรบฤa pouลพiลฅ na kaลพdรบ stranu tri skrutky. Tie spoฤพahlivo udrลพia panel vย jeho polohe na fasรกde aj napriek avizovanรฉmu priehybu.

Ing. ฤฝubomรญr Lindรกk
Foto: Trimo

Autor je obchodnรฝm zรกstupcom firmy Trimo d. d. pre Slovensko
Recenzoval Ing. Duลกan Dlhรฝ, PhD.
